BEDIENUNGSANLEITUNG OurAir TK 850 MANN+HUMMEL

Original-Betriebsanleitung

1.1 Hersteller und Herausgeber 4
1.2 Darstellungsmittel 4
1.2.1 Aufzählungen 4
1.2.2 Handlungsanweisungen 5
1.2.3 Sicherheitshinweise 5
1.2.4 Gebotsschilder 5
1.2.5 Allgemeine Informationen 6

2 SICHERHEIT 6

2.1 Grundlegende Sicherheitshinweise
2.2 Bestimmungsgemäßer Gebrauch
2.3 Nicht bestimmungsgemäßer Gebrauch
2.4 Kennzeichnungen am Gerät
2.4.1 Typenschild (Beispiel)

3 FUNKTIONSBESCHREIBUNG

3.1 Allgemeine Informationen zur Luftqualität in Innenräumen
3.2 Beschreibung des Reinigungsprozesses

4 TECHNISCHE DATEN

4.1 Gerätedarstellung

5 AUFSTELLUNG

5.1 Gerätetransport

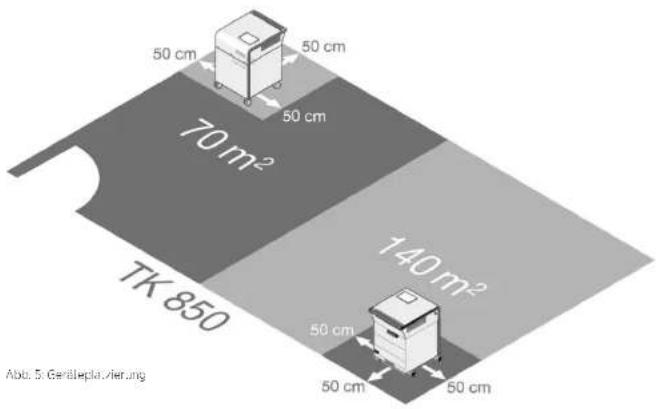

5.2 Geräteplatzierung

6 INBETRIEBNAHME

6.1 Spezielle Sicherheitshinweise
6.1.1 Elektrische Anforderungen 16
6.1.2 UV-C-Leuchtmittel*
6.1.3 Filterelemente
6.2 Stromversorgung

7 BEDIENUNG

7.1 Startbildschirm
7.2 Beschreibung der Bedienelemente
7.3 PIN-Code**
7.3.1 PIN-Code-Display-Schutz**
7.3.2 Änderung PIN Code ^4
7.4 Gerät starten
7.5 Lüfterstufe auswählen
7.6 UV-C-Licht manuell schalten*

* Gill für Modelle mit integrierten UV-Leuchtmitteln

- Gilt für Modelle mit PIN-Code-Schutz

7.7 Automatischer und manueller Betrieb 23
7.7.1 Manueller Betrieb 23
7.7.2 Automatikmodus (Zeitschaltuhr) 23
7.8 Erweiterte Einstellungen 24
7.8.1 Sprache 24
7.8.2 Datum und Uhrzeit 25
7.8.3 Displayhelligkeit 25
7.9 Servicemenü 26
7.9.1 Restlaufzeit der Filter anzeigen 26
7.9.2 Filterwechsel bestätigen 26
7.9.3 Betriebsstunden anzeigen 27
7.9.4 Leuchtmitteltausch bestätigen ^* 27
7.10 Anzeige der Geräteinformationen 27

8 FILTERTAUSCH

8.1 Spezielle Sicherheitshinweise 28

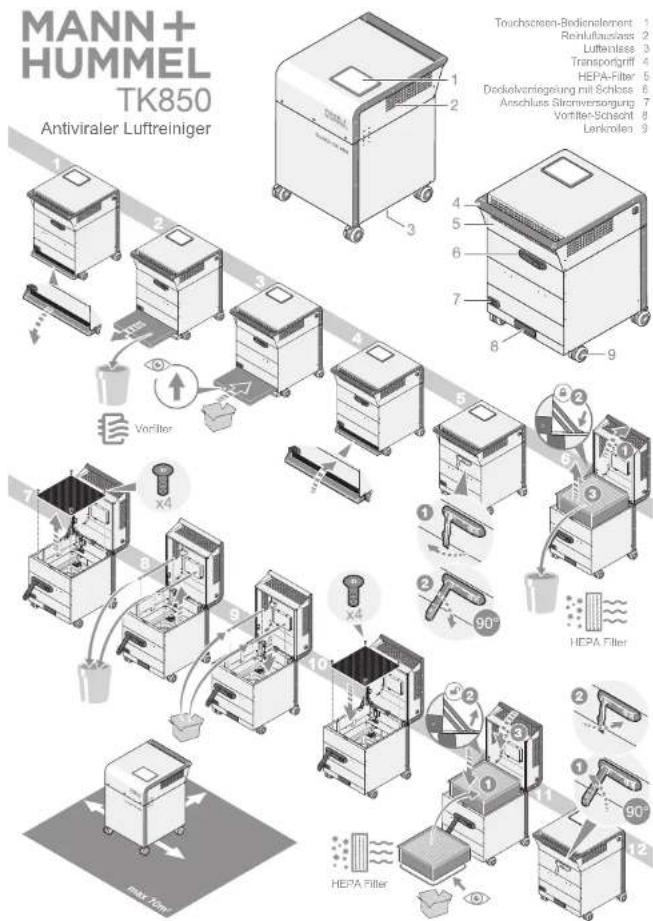

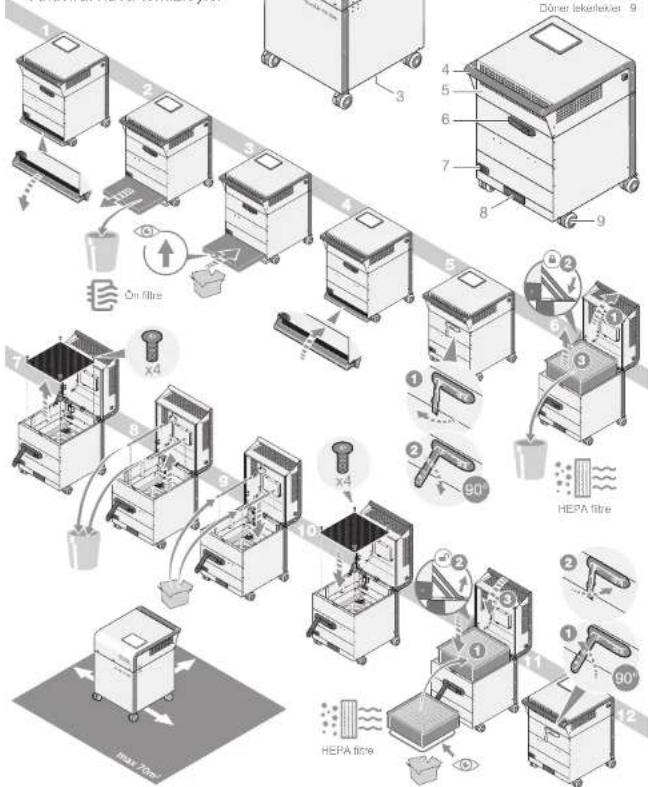

8.2 Filtertausch auf einen Blick 29
8.3 Austausch des Vorfilters 30
8.4 Austausch des HEPA-Filters 31

9 LEUCHTMITTELTAUSCH\*

9.1 Spezielle Sicherheitshinweise 33
9.2 Leuchtmittel tauschen 34

10 PFLEGE

10.1 Spezielle Sicherheitshinweise 35
10.2 Regelmäßige Pflege 35

11 SERVICE UND WARTUNG 35

11.1 Spezielle Sicherheitshinweise 35
11.2 Warlungsplan 36
11.3 Nachbestel bares Zubehör 36

12 LAGERUNG

12.1 Filterelementlagerung 37
12.2 Gerätelagerung 37

13 STÖRUNGSSUCHE

14 ENTSORGUNG

14.1 Umweltschutz 39
14.2 Filter 39
14.3 UV-C-Leuchtmittel ^* 39

15 KONFORMITÄTSERKLÄRUNG

* Gilt für Modelle mit integrierten UV-Leuchtmitteln

1 Einleitung

Vielen Dank, dass Sie sich für den MANNI HUMMEL OurAir TK 850 Innenraum-Luftreiniger entschieden haben.

Durch das integrierte HEPA-Filterelement (High Efficiency Particulate Air) schützt. Ihr Innenraum-Luftreiniger Sie und die Menschen in ihrer Umgebung hervorragend vor zahlreichen Innenraum Luftschädtstoffen wie etwa Feinstaub, Bakterien und aerosolgetragenen Viren in stark frequentierten Pudikumszonen wie z. B. Schulon, Konferenzräume, Spolssale, Warte- und Empfangsoreiche, Pflegeheime und Produktionsräume.

Bei Modellen mit integrierten UV-C-Leuchsmitteln wird das HEPA-Filterelement in geeigneten Abständen mit UV-C Strahlen bestrahlt um dors Krankheitserreger wie Bakterien und Viren zu neutralisieren und deren Wachstum zu hemmen.

Diese Betriebsanleitung enthält wichtige Informationen bezuglich Sicherheit, Betrieb und Wartung des Gerätes. Bitte lesen Sie diese Betriebsanleitung aufmerksam durch. Bewaren Sie diese Betriebsanleitung und die darin enthaltenen Sicherheitseinweise immer in unmittelbarer Nähe zu Ihrem Luftreiniger auf.

Anderungen durch technische Weiterentwicklungen gegenüber den in dieser Betriebsanleitung dargestellter Ausführungen behalten wir uns vor. Den jeweils aktuellen Stand können Sie direkt bei uns erfahren. Weitere Informationen und Unterstützung finden Sie auf unserer Website unter www.martin-nummel.com. Sie können sich auch an die Verkaufsstelle wenden, bei der Sie das Produkt erworben haben.

Das Urheberrecht für diese Betriebsanleitung liegt beim Herausgeber. Nachdrucke, Übersetzungen und Vervielfa tigungen in jeglicher Form, auch auszugsweise, bedürfen unserer schriftlichen Zustimmung.

1.1 Hersteller und Herausgeber

Bei Fragen zu Ihrem MANN+HUMMEL Innerraum-Lufreiniger kontaktieren Sie uns bitte:

MANN+HUMMEL Vokes Air GmbH & Co. OHG

Eichenhofer Weg 14-16

45549 Sprockhövel

Telefon: [phone] - 2601

Fax: [phone] - 2545

Internet: www.mann-hummel.com

E-Mail: [e-mail]

Die aktuellste Version der Betrieosanleitung erhalten Sie in digitaler Form bequern über den QR-Code.

1.2 Darstellungsmittel

1.2.1 Aufzählungen

Aufzählungen sind mit Spiegelstrichen versehen, folgende Punkte dienen als Beispiel:

- Stellen Sie sicher, dass der Lufteinlass am Gerät nicht blockiert ist.

- Verteilen Sie mehrere Geräte in einem Raum möglichst so, dass alle Luftbereiche gereinigt.

werden können.

4 - DE DE - 5

EinleitungEinleit.

1.2.2 Handlungsanweisungen

Handlungsanweisungen, die in einer bestimmten Reihenfolge durchzuführen sind, sind durchnummerert, folgende Punkte dienen als Beispiel:

1. Schalten Sie das Gerät am Hauptschalter aus.

2. Ziehen Sie den Netzstecker aus der Netzsteckoose.

1.2.3 Sicherheitshinweise

Diese Betriebsanleitung sowie Ihr OurAir-Innenraum-Luftreiniger sind mit den folgenden Sicherheitshinweisen versehen:

NUNG VOR ELEKTRISCHER SPANNUNG!

Ein Sicherheitshinweis mit diesem Symbol warnt vor einer Personergefährdung durch hohe elektrische Spannungen, die zu schweren bis tödlicher Verletzungen führen können.

NUNG VOR HANDVERLETZUNGEN!

Ein Sicherheitshinweis mit diesem Symbol warnt vor einer Personergefährdung durch schließende mechanische Bauteile, die zu leichten bis mittelschweren Verletzungen können.

NUNG VOR HEIßen OBERFLÄCHEN!

Ein Sicherheitshinweis mit diesem Symbol warnt vor einer Personergefährdung durch Bauteile mit heißer Oberfläche, die bei Berührung zu leichten bis mittelschweren ngen führen können.

WARNUNG!

Ein Sicherheitshinweis mit dem Signalwort WARNUNG! warnt vor allgemeinen Personengefandlungen, die möglicherweise zu leichten bis mittelschweren Verletzungen führen können.

ACHTUNG!

Ein Sicherheitshinweis mit dem Signalwort ACHTUNG warnt vor allgemeinen Sachschäden.

1.2.4 Gebotsschilder

SCHUTZBRILLE TRAGEN!

Hinweise mit diesem Symbol weisen Sie darauf hin, dass ein Augenschutz als Teil der chen Schutzausrüstung (PSA) zu benutzen ist.

ATEMSCHUTZ TRAGEN!

Hinweise mit diesem Symbol weisen Sie darauf hin, dass eine Schutzmaske (Min. Schulzklasse HFP2) als Teil der persönlicher Schulcauslösung (PSA) zu benulzen ist.

SCHUTZHANDSCHUHE TRAGEN!

Hinweise mit diesem Symbol weisen Sie darauf hin, dass Schutzhandschne als Teil der chen Schutzausrüstung (PSA) zu tragen sind.

FUßSCHUTZ TRAGEN!

Hinweise mit diesem Symbol weisen Sie darauf hin, dass Sicherheitsschuhe als Teil der chen Schulzausrüstung (PSA) zu tragen sind.

BETRIEBSANLEITUNG BEACHTEN!

Dieses Symbol weist Sie darauf hin, vor der Bedienung des Gerates die Betriebsanleitung zu lesen und zu beachten.

1.2.5 Allgemeine Informationen

HINWEIS

Dieses Symbol weist darauf hin, dass die Angaben besonders beachtet werden müssen, störungsfreien und wirtschaftlichen Betrieb zu gewährleisten.

Zusätzliche Informationen

sind mit diesem Symbol gekennzeichnet

2 SICHERHEIT

2.1 Grundlegende Sicherheitshinweise

WARNUNG!

Im Falle einer Notsituation oder beim Austausch elektrischer Komponenten:

- Schalten Sie das Gerät am Hauptschafter aus und zienen Sie den Netzstecker aus der Versorgungssteckdose.

- Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an - Setzen Sie sich mit unserem Kundendienst in Verbindung!

WARNUNG!

Um Personen- und Sachschäden zu vermeiden, befolgen Sie bitte die folgenden linien und Anweisungen!

WARNUNG!

vliche Schulzausrüstung (PSA) tragen!

Dem Personal, das für den Wechsel von Hiltern, die Wartlung von Einheiten oder die Waltung von Einheiten innerhalb der Einrichtung verantwortlich ist, wird dringend eine geöignete persönliche Schutzausrüstung (PSA) zu tragen und sichere praktiken in Übereinstimmung mit gesetzlichen Vorgaben und Arbeitssicherheits- ten zu befolgen.

BETRIEBSANLEITUNG BEACHTEN

Lesen Sie diese Betriebsanleitung vor Inbetriebnahme/Verwendung des Gerätes sorgfältig durch und bewahren Sie diese immer in unmittelbarer Nähe des Aufstellertes bzw. am F. Beachten Sie die Sicherheitshinweise und Anweisungen. Für Schäden und Störungen, die sich aus Nichtbeachtung dieser Betriebsanleitung ergeben, men wir keine Haftung!

- Der Luftreiniger entfernt kein Kohlenmonoxid (CO) und kein Redon (Rh) und darf bei Unfällen im Zusammenhang mit Verbremnungsprozessen und gefährlichen Chemikaien nicht verwendet werden.

6 - DE DE - 7

SicherheitEinleitu

- Betreiben Sie das Gerät nicht mit einem beschädigten Kassel oder Stecker. Wenn die Netzanschlussleitung des Gerätes oder deren Stecker beschadigt wird, muss sie durch qualifiziertes Fachpersonal ersetzt werden, um Gefährdungen zu vermeiden. Wenden Sie sich dafür an den Hersteller oder dessen Kuncendienst.

- Kricken oder verorehen Sie das Netzkabel nicht, ziehen Sie nicht daran und üben Sie keinen Druck darauf aus. Ziehen Sie am Netzstecker, um das Netzkabel aus der Steckdose zu ziehen.

- Überprüfen Sie den Zustand des Netzkabels vor dem Gebrauch. Beschädigte Kabel können einen tödlichen Stromschlag verursachen!

Verlegen Sie das Kabel frei im Raum. Decken Sie das Kabel nicht mit Teppichen oder ähnlichen Belegen ab. Verlegen Sie das Kabel nicht unter Möbeln oder Geräten. Halten Sie das Netzkabel von Gehbereichen fern, damit niemand darüber stolpert.

- Betreiben Sie das Gerät nicht in explosionsgefährdeten Bereichen oder Räumen und stellen Sie es nicht dort auf.

- Halten Sie das Gerät von Brandherden und brennbaren Stoffen fern

- Platzieren und betreben Sie das Gerät nicht in der Nähe von Gasgeräten, Kaminen oder anderen Heizgeräten.

Stellen Sie das Gerät aufrecht und kippsicher auf einen tragfähigen, ebenen, waagrechten und trockenen Untergrund.

- Bedienen bzw. berühren Sie das Gerät und den Netzstecker nicht mit nassen oder feuchten länden, da Sie sonst einen Stromschlag erleiden könnten.

- Erlauben Sie zu keiner Zeit unbefugten Personen oder Kindern; das Gerät zu bedienen.

- Setzen Sie das Gerät keinem direkten Wasserstrahl aus. Betreiben Sie es nicht in Feuchträumen und stellen Sie es auch nicht dort auf.

- Stecken Sie niemals Gegenstände oder Gliedmaßen durch die Lufteinlass- oder Luftauslassgitter!

Decken Sie das Gerät während des Betriebs nicht ab und legen Sie keine Gegenstände oder Kleidung auf dem Gerät ab.

- Setzen oder stellen Sie sich nicht auf das Gerät. Verwenden Sie es nicht als Trittstufe.

- Halten Sie Kinder und Tiere von dem Gerät fern. Verwenden Sie das Gerät nur unter Aufsicht.

- Das Gerät darf von Personen (einschließlich Kindern ab 8 Jahren) mit eingeschränkten sensorischen, geistigen oder körperlichen Fähnigkeiten sowie von Personen, die nicht mit der Betriebsanleitung vertraut sind, nur unter der Aufsicht von Personen, die für ihre Sicherheit verantwortlich sind, betrieben werden.

Überprüfen Sie vor jeder Nutzung das Gerät, das Anschlusskabel und dessen Steckers sowie die Zubehörteile auf Beschädigungen. Verwenden Sie keine beschädigten Geräte oder Geräcteteile.

- Schützen Sie Gerät und Geräteteile (z. B. Zulietung, Stecker etc.) vor Beschädigungen.

- Der Stromanschluss muss den Anforderungen im Kapitel 4 auf Seite 12 entsprechen.

- Ziehen Sie vor Wartungs- und Pflegearbeiten am Gerät den Netzstecker.

- Schalter Sie das Gerät aus und ziehen Sie den Netzstecker, wenn Sie das Gerät nicht verwenden.

- Hallen Sie die Mindestabstände zum Gerät ein. Diese finden Sie im Abschnitt 5.2 auf Seite 14.

- Stellen Sie sicher, dass sich vor Betrieb keine Gegenstände im Lufteinlass- und Luftauslassbereich des Gerätes befinden.

- Blockieren Sie nicht die Lufterlässe oder Luftauslässe des Gerätes. Eine mangelhafte Luftzirkuation beeinträchtigt die Geräteleistung.

- Entsorgen Sie die gebrauchten und ausgetauschten Filterelemente über den Hausmühl.

- Zerlegen, reparieren und verändern Sie das Gerät nicht ohne Genehmigung des Herstellers. Ein unbefugtes Zerlegen oder Reparieren kann Störungen und Gefahren zur Folge haben. Ein unbefugtes Verändern kann zu Bränden und Betriebsstörungen führen

- Verwenden Sie zum Reinigen des Produkts keine Lösungsmittel, da das Produkt dadurch beschädigt wird und es zu Stromschlagen kommen kann, die u. a. Körperverletzungen oder Brände zur Folge haben können.

• Verwenden Sie nur Original-Ersatzteile von MANN+HUMMEL, die für dieses Produkt bestimmt sind. Ersatzteilnummern finden Sie im Abschritt 11.3 auf Seite 36.
• Vergewissem Sie sich vor jedem Start des Gerätes, dass alle Filterelemente ordnungsgemäß eingesetzt sind. Betreiben Sie das Gerät niemals ohne Filterelemente!

SicherheitSicherh

2.2 Bestimmungsgemäßer Gebrauch

• Der OurAir Innenraum-Luftreiniger dient ausschließlich der mechanischen Filtration von Verunreinigungen (z. B. Feinstaub, Papier- sowie Textil-Mikrofasern, schädliche Gase, Allergere) sowie feindispers verteilten (auch virentragender) Aerosolen aus der Umgebungsluft durch Luftumwätzung innerhalb geschlossener Räume.
• Betreiben Sie das Gerät nur in technisch einwandfreiem Zustand bestimmungsgemäß sowie sicherheits- und gefahrenbewusst unter Beachtung dieser Betriebsanleitung.
• Ausschließlich mit der Betriebsanleitung vertraute Personen sind berechtigt, das Gerät gemäß der in dieser Betriebsanleitung angegebenen Wartungsintervalle zu warten.
• Das Gerät ist für der Einsatz in privaten- sowie gewerblichen Bereichen ausgelegt (Verschmutzungsgrad 2 nach IEC 60664-1 und IEC 61010-1)".

2.3 Nicht bestimmungsgemäßer Gebrauch

WARNUNG!

Our Air Innenraum-Luftreiniger ist kein Medizinprodukt und nicht entsprechend zertifiziert!

Verwenden Sie das Gerät nicht anders, als es in dieser Betriebsanleitung beschrieben ist.

- Verwenden Sie das Gerät nicht, wenn Sie die Betriebsbedingungen nicht einhalten können.

• Stellen Sie das Gerät nicht auf einem nassen bzw. überschwemmten Untergrund auf.
• Stellen Sie das Gerät nicht auf unbefestigten Untergrund.
• Legen Sie keine Gegenstände, wie Z.B. Kleidungstücke, auf das Gerät.
• Verwenden Sie das Gerät nicht im Freien.
• Verwenden Sie das Gerät nicht zum Ansaugen von Dämpfen bzw. Flüssigkeiten.
• Verwenden Sie das Gerät nicht zu Therapiezwecken.
• Ein anderer Betrieb oder eine andere, nicht bestimmungsgemäße Verwendung, als in dieser Betriebsanleitung aufgeführt, ist unzulässig. Bei Nichtbeachtung erlöschen jegliche Haftung und der Anspruch auf Gewährleistung.
• Eigenmächtige bauliche Veränderung sowie An- oder Umbauten am Gerät sind verboten.

2.4 Kennzeichnungen am Gerät

HINWEIS

Halten Sie alle Beschriftungen am Gerät in lesbarem Zustand.

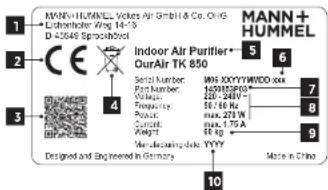

2.4.1 Typenschild (Beispiel)

(1) Hersteller, Adresse, Logo
(2) CE-Kennzeichnung
(3) QR-Code (Link auf Hersteller-Webseite)
(4) Gerät nicht über den Hausmüll entsorgen
(5) Modellbezeichnung
(6) Seriennummer
(7) Teilenummer
(8) Elektrische Kenndaten
(9) Gewicht
(10) Fertigungsdatum

3 FUNKTIONSBESCHREIBUNG

3.1 Allgemeine Informationen zur Luftqualität in Innenräumen

Feinstaub, schäcliche Gase und aerosolgetragene Krankheitserreger in der Luft sind schlecht für die Gesundheit des Menschen.

Wir halten uns zu über 90% unserer Zeit in Innenräumen auf. Hier können Schadstoffkonzentrationen von Feinstaub, Ozon oder fluchtigen organischen Verbindungen (VOCs) bis zu fünfmal hoher sein als im Freien.

Gerade in Zeiten von Virusausorüchen kommt es verstärkt auf die Qualität unserer Umgebungsluft an. Schon beim Ausatmen und Sorechnen verteilt jeder Mensch Tausende Aerosole (wirzige Speichelartikel) in der Umgebungsluft. Diese Partikel sind unsichtbar für das menschliche Auge, fliegen je nach Umgegebungsbecingungen weiter als 1,5 - 2,0 m und können teilweise bis zu mehrere Stungen in der Luft schweben. Menschen, die mit einem Virus infiziert sind, der sich über Töpfcheninfektion ausbreitet, verteilen über diese Partikel die Viren in der Atomluft. Atmen andere Menschen infektöse Aerosole ein, können die Viren über deren Atomwegs in die Lunge eindringen und so zu einer Infektion führen. Die Reduzierung der Konzentration aerosolgetragener Krankheitserreger in Innenräumen spielt daher für die Verringerung von Infektionsraten eine wichtige Rolle.

Die Übertragung von Viren über die Raumluft erfolgt aufgrund eines oft unzureichenden Luftaustausches. Deshalb gibt regelmäßiges Lürrten als eine der wirksamsten empfohlenen Maßnahmen zur infektionsminderung. Der regelmäßige Austausch der Innenraumluft, mit Frischluft reduziert, die Schadstoffkonzentrationen schächlicher Gase (z. B. das von Menschen ausgearmete Kohländioxid) und, im Falle von Infizierten Personen, die Konzentration von virusbelasteten Aerosolen.

Eine ausreichende Betüftung ist manchmal allerdings wegen geschlossener oder zu kleiner Fenster nicht möglich. Und all zu oft wird das Lüften einfach vergessen. Daher empfiehlt es sich, den Luftaustausch mit professionellen Luftfiltersystemen zu unterstützen.

Dies kann mit Hlfe Ihres Innenraum-Luftreinigers OurAir TK 850 erfolgen.

FunktionsbeschreibungFunktic

3.2 Beschreibung des Reinigungsprozesses

Der MANN-HIUMMEL Our Air TK 850 ist ein variabel einsetzbares Luftreinigungssystem für Innenräume, das mit einem Vorfilterelement (EPMIO 60%) und einem I-EPA-Heauptfilter (II-II) ausgestattet. Ist. Diese Filterkombination stellt eine zuverlässige Abscheidung von mehr als 99,995% aller Partikel und Aerosole in der Raumluft sicher (inklusive Feinstaub, Viren, Bakterien und anderer Mikroorganismen). Bei Modeller mit integrierten UV-C-Leuchtmitteln wird das HEPÄ-Filterelement in geeigneten Abständen mit UV-C Strahlen bestrahlt um dort Krankheitserreger wie Bakterien und Viren zu neutralisierten und deren Wachstum zu kommen.

Der mobile OurAir TK 850 ist für den Einsatz in Räumen von bis zu 70 m ^2 mit einer Luftaustauschrate von 5-ma-oro Stunde vorgesehen. Er lässt sich einfach an belobiger Stelle im Raum oletzieren. Damit ermöglichen Sie auch den wirksamen Einsatz mehrerer Geräte in Räumen, die eine Nenngröße von 70 m ^2 überschreiten.


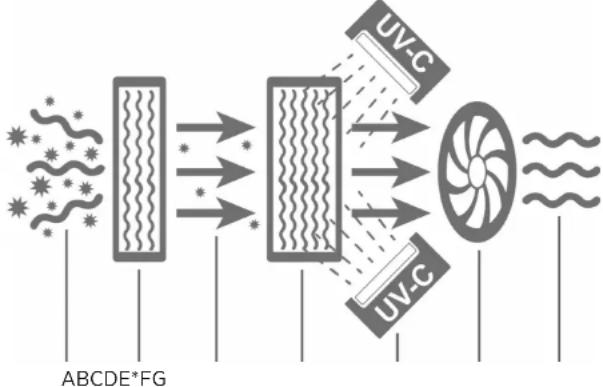

Abb. 2: Schematische Derstellung des Reinigungsprozesses

Das schematische Schaubild verdeutlicht den Filterungsprozess innerhalb Ihres OurAir-Luftreinigers: 1. Der Lüfter (D) saugt die verunreinigte Umgebungsluft (A) durch das Vorfilterelement (B) an.

1. Das Vorfilterelement (B) filtert größere, partikuläre Verunreinigungen aus der Luft. Optional ist der Einsatz eines Aktivkohle-Filterelementes zur zusätzlichen Entfernung von unangerehmen Gerüchen und schädlichen Gasen möglich.
2. Der Lüfter (D) leitet die vorgefilterte Luft (C) an UV-C-Leuchtmitteln (E*) vorbei zur Ergangsseite des HFPA-Filters (F), der sämtliche aerosolgetragenen Stoffe inklusive Pathogene wie z.B. Bakterien und Viren zu mind. 99,995% aus der Luft filtert.
3. In Modelen mit integrierten UV-C Leuchten (E') werden auf dem HEPA-Filter (F) abgeschiedene Pathogene, in regelmäßigen Zeitintervallen, zuverlässig inaktiviert.
4. Am Ende des Filterprozesses strömt die gefilterte Luft (G) aus dem OurAir-Luftreiniger zurück in den Raum.

* Gilt für Modelle mit integrierten UV-Leuchtmitteln

Technische Daten

Technische Daten

4 TECHNISCHE DATEN

Merkmal
Angabe

Gewicht (netto / inkl. Verpackung) 60 kg / 70 kg
Abmessungen (1öhe x Breite x Tiefe) 770 mm x 510 mm x 630 mm
Anschlusspannung 220 - 240 VAC, 50 / 60 Hz
Netzkabel 1,8 m lang. C14, IEC mit Schuko
Stromaufnahme max. 1,8 A
Leistungsaufnahme (Betrieb) max. 270 W
Leistungsaufnahme (UV-C-Leuchtmittel)* 2 x 20 W
Schutzart IP54 für elektrische Komponenten (IP40 für den IEC C20 Stecker)
Überspannungskategorie	I
Absicherung 4 A (interne Sicherung): Betrieb in Stromkreisen mit Fehlerstrom-Schurzeinrichtung (FI-Schutz) empfohlen.
Automatischer Wiederanlauf startet das Gerät wiodor nou.	Ja. Nach einer kurzzeitigen Stromunterorochung
Display 7" LED-Touch-Screen
Luftvolumenstrom 10 Schritte vor 0 - 950 m^2/h	Schrittweise einstellbare Volumenströme
Max. Raumgröße pro Gerät:	70 m^2
Luftumwälzung (bei 70 m^2 Raumgröße)	5 Umwälzungen pro Stunde
Max. Szenidruckpegal	≤ 57 dB(A)
Vorfilter Element optional: Aktivkohlofilter (MERV 8 / ASHRAE 52,2)	ISO ePM10 80% (gemäß EN 779 / ISO 16890)
IIEPA-Filterelement (gemäß ISO 29463 & EN 1822; bei 1000 m^2/h )	IIEPA II4-Filter
Lebensdauer IIEPA-Filterelement und Vorfilterelement. (Anzeige des Filterzustands im LED-Display)	ca. 2 Jahre, anhängig von den Umgebungsbedingungen
Umgebungsteimperatur / feuchtigkeit	0 - 40 °C / < 80 % relative Feuchte
UV-C-Leuchtmittel* Wellenlänge / Lichtstärke	254 mm / 7800 cd
Max. Aufstellhöhe des Gerätes über NN	2000 m
Lieferumfang 1x Innenraum: Luftreiniger OurAir TK B50
1x HEPA-Filterelement (II14)
1x Vorfilterelement (ePMI 80%)
2x UV-C-Leuchtmittel (bereits verbauf)*
1x 1,8 m Stromanschlusskase
1x Schlüssel zum Örfinen der Gehäusefür
1x Betriebsanleitung
wartungsfrist	1x Knopizelle CR20.52 im Display verbauf,

* Gill für Modelle mit integrierter UV Leuchtmittelern

HINWEIS

Prufen Sie den Lieferumfang auf Vollständigkeit und eventuelle Beschädigungen. Sind beschädigte Teile in der Lieferung enthalten, informieren Sie bitte Ihren Vertriebspartner.

HINWEIS

Um Schaftpläne und Flussdiagramme des Gerätes zu erhalten, wenden Sie sich bitte an den Hersteller.

4.1 Gerätedarstellung

Beim MANNIUMMEL OurAir TK 850 handelt es sich um ein mobiles. HEPA-Fitersystem für den Innenbereich.

Zu den Hauptmerkmalen gehören eine Touchscreen-Steuernung, ein ePM10-Vorfilterelement, ein HEPA-HI4-Filterelement, UV-C-Leuchtmittel® sowie ein Lüfter in einem Gehäuse auf Lenkrolen.

Frontansicht

(1) Bedienelement (LED-Touchscreen)
(2) Reinluftauslass
(5) Lufteinlass

(4) Transportgrift
(5) Gehäusedeckel für Zugriff auf HEPA-Filter
(6) Deckelverriegelung mit Schloss
(7) Einbau-Gerätestecker und Hauotschalter
(8) Vorfilterelement-Schacht
(9) Lenkrollen

4 5 6 7 8 9

Abb. 4: TK 850 Rock- und Innenansicht

* Gilt für Modelle mit integrierten UV-Leuchtmitteln

Aufstellung Aufstellung

5 AUFSTELLUNG

5.1 Gerätetransport

Der OurAir TK 850 ist mit vier Lenkrollen und einem Griffügel für einer einfachen Transport ausgestattet. Bitte befolgen Sie diese Anweisungen vor jedem Transport:

WARNUNG!

Verletzungsgefahr beim Tragen des Gerätes durch hohes Gewicht!

Um das Gerät über Hindernisse (z. B. Trepoen) zu transportieren, sollte das Gerät von mindestens zwei Personen angehoben werden.

- Jede Person sollte einen entsprechenden Fußschutz tragen!

- Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose auf der Gehäuserückseite.

• Prüfen Sie, ob der Gerätedeckel verriegelt ist und der Schüssel aus dem Schloss gezogen werden kann.
  Das Gerät sollte nur auf ebenen und glatten Flächen mit Hilfe des Griffbugels gerollt werden.
• Nach dem Transport sollte das Gerät aufrecht stehen und auf möglichen Schäden untersucht werden.
• Bitte wenden Sie sich an den Kundendienst Ihres Vertriebspartners, falls Sie Schäden am Gerät feststellen.

5.2 Geräteplatzierung

50 cm 50 cm 70 m² 50 cm 140 m² TK 850 50 cm 50 cm 50 cm 50 cm 50 cm Abb. 5: Gerätepläserung

Abb. 5: Geräteplä, Vierung

Achten Sie auf die folgenden Bedingungen bei der Aufstellung des Gerätes:

Platzieren und betreiben Sie das Gerät ausschließlich auf geraden, ebenen Flächen.
- Achten Sie auf die Traglast des Bodens. Das Gewicht des Gerätes finden Sie auf dem Tyoenschild. - Betreiben Sie das Gerät nicht im Bad oder in Räumen mit hoher Luftfeuchtigkeit.
- Arretieren Sie am Betriebsort die Lenkrollen für einen sicheren Stand des Gerätes.
- Platzieren Sie das Gerät möglichst entfernt von der haupteingangstür des zu belüftenden Raumes.
- Achten Sie seitlich und zur Rückseite auf einen Abstand von 50 cm zu Wänden und Gegenständen.

HINWEIS

In Ausnahmefällen sind kurzfristig Abstände von min. 20 cm tolerierbar.

Stellen Sie sicher, dass der Lufteln- und auslass am Gerät nicht blockiert ist.

- Verteilen Sie mehrere Geräte in einem Raum möglichst so, dass alle Luftbereiche gere nigt werden können.

Inbetriebnahme

Inbetriebnahme

6 INBETRIEBNAHME

6.1 Spezielle Sicherheitshinweise

ACHTUNG!

Beachten Sie beim Anschluss des Gerätes auch die grundlegenden itshinweise in Abschnitt 2.1 auf Seite 6.

Jeder OurAir TK 850 Innenraum Luftreiniger durchläuft und besteht eine Qualitätsprüfung, bevor er unser Werk verlässt. Während des Versands und der Handhabung können jedoch kleinere Fehler auftreten, auf die wir keinen Einfluss haben. Als gute Praxis empfehlen wir eine Überprüfung der folgenden kritischen Komponenten, bevor Sie Ihren Luftreiniger in Betrieb nehmen.

6.1.1 Elektrische Anforderungen

NUNG VOR ELEKTRISCHER SPANNUNG!

Eine nicht geeignete elektrische Versorgung des Gerätes kann zu schweren bis chen Verletzungen führen!

• Verwenden Sie nur das mitgelieferte Netzkabel des Gerätes!
• Stellen Sie eine geeignete und sichere Spannungsversorgung des Gerätes sicher!
• Der Betrieb ist in Stromkreisen mit Fehlerstrom-Schutzeinrichtung (FI-Schutz) empfohlen.
• Zur Vermeidung von Personerschäden, Brandgefahren und/oder Schäden an der elektrischens Anlage und dem Netzkabel des Geräts dar² das Gerät nur dann an die Spannungsversorgung angeschlossen oder von ihr getrennt werden, wenn das Gebläse und die UV-C-Leuchtmittel® ausgeschaltet sind!
• Der OurAir TK 850 benötigt eine Spannungsversorgung von 220 - 240 V - bei 50 / 60 Hz für einen ordnungsgemäßen Betrieb.
• Verwenden Sie nur Verlängerungskabel mit CE-Zertifizierung und GS-Zeichen („Geoprifte Sicherheit“).
• Verwenden Sie keine Steckdosenleisten für den Netzanschluss!

6.1.2 UV-C-Leuchtmittel\*

ACHTUNG!

Defekte oder falsch installierte UV-C-Leuchtmittel können das Gerät beschädigen und beträchtigen die Reinigungsleistung des Gerätes.

• Betreiben Sie das Gerät nicht mit UV-C-Leuchtmitteln, die offensichtliche äußere Beschädigungen aufweisen.
• Stellen Sie vor Inbetriebnahme des Gerätes sicher, dass die UV-C-Leuchtmittel unbeschädigt und korrekt installiert sind!
• Berühren Sie die Leuchtmittel nur an ihren Endteilen. Berühren Sie nierrals das Glas der Leuchtmittel. Andernfalls wird die Wirksamkeit der Leuchtmittel beeinträchtigt!

* Gilt für Modelle mit integrierten UV-Leuchtmitteln

6.1.3 Filterelemente

ACHTUNG!

Defekte oder falsch installierte Filterelemente beeinträchtigen die Reinigungsleistung des Gerätes! Stellen Sie vor Inbetriebnahme des Gerätes sicher, dass die

Filterelemente unbeschädigt und korrekt installiert sind!

- Stellen Sie sicher, dass der Vorfilter korrekt installiert und unbeschädigt ist. - Beachten Sie die korrekte Durchströmungsrichtung, markiert durch ein Symbol an der Seite des Vorfilters.

Vergewissern Sie sich, dass der Deckel des Vorfiltergehäuses richtig geschlossen ist.

Öffnen Sie den Gehäusedeckel und überprüfen Sie den HEPA-Fiter auf Material- oder

Strukturschäden. Schließen Sie den Gehäusedeckel sicher und entfernen Sie den

Schlüssel.

6.2 Stromversorgung

1. Stecken Sie das mitgelieferte Stromanschlusskabel in den Einbau-Gerätestecker an der Geräterückseite (siehe Abb. 4, Pos. 7 auf Seite 13).
2. Stecken Sie das Stromanschlusskabel in die Netzsteckdose (oder ein geeignetes Veränderungskabel), indem Sie es am Stecker anfassen.
3. Schalten Sie das Gerät am Hauptschalter neben dem Gerätestecker (siehe Abb. 4, Pos. 7 auf Seite 13) ein.
4. Das Gerät startet und zeigt im LED-Display den Startbildschirm.
5. Bedienen Sie das Gerät, indem Sie die entsprechenden Funktionen mit einer Berührung im LED-Touch-Display ausführen.

Bedienung Bedienung

7 BEDIENUNG

7.1 Startbildschirm

Nach dem Anschluss der Stromversorgung Initialisiert sich das Gerät und das LED-Display zeigt nach kurzer Wartezeit den Starbildschirm.

Menaounkte des Startoilschirmes

(1) Hauptmenö
(2) Einstellungen
(3) Servicemen
(4) Geräteinformationen
(4) - der Definitionen (5) - Anzeige zkrugler Volumenstrom
(5) Anzeige aktuelle Volumierström
(b) Status Display-Schutz

Durch Antippen eines Menopunktes im LED Touch Display gelangen Sie in das entsprechende Menu. Der gewählte

Menüourkt ersche nt anschließend als

grünes Symbol. Der Startbildschirm zeicht

außerdem den aktuellen Volumenstrom des

Gerätes. Bei er rem Volumensstrom von „0 m³/h“ ist, das Gerät ausgeschaltet.

16/10/20 01:13:34 MANN+ HUMMEL 1 2 3 i 5 0 m³/h 6

Abb. E: Starbidschirr

7.2 Beschreibung der Bedienelemente

Das LED-Display verfügt über verschiedene allgemeine Bedienelemente mit den folgenden Funktionen:

Symbol
Bedeutung

Antipoen schaltet die Funktion ein.

Antipoen schaltet die Funktion aus.

Antipoen 400 m3 Lieben der Reglers selzt die Funktion in der gewörschen Wert.

Antipoen öffet den Bidschirm mit den erweiterten Einstellungen.

Antipoen für zurück zu den Einstellungen.

Mit diesen Elementen lassen sich in den jeweiligen Menöpunkten unterschiedliche Einstellungen vornehmen. Darüber Hinraus gibt es für besondere Einstellungen einige spezielle Bedienelemente, deren Erläuterungen bei der entsprechenden Funktionsbeschreibung erfolgt.

7.3 PIN-Code\*\*

7.3.1 PIN-Code-Display-Schutz ^4

Das Display ist standardmäßig mit einem P.N-Code gesperrt, der individuell geändert werden kann. Um das Display zu entsperren, gehen Sie wie folgt vor:

Menü	Schaltfläche	Aktion
Start-Bildschirm	PIN-Code-Schutz	Über die Schaltfläche „PIN-Code-Schutz“ gelangen Sie in das Menü zum Entsperren des Displays.
PIN-Code-Schutz	Berulzer Nr1	Topen Sie auf das Eingabe leid „Berulzer Nr2“. Ex öffnel sich eine Zahlentastatur. Geven Sie damit die Berulzer Nummer „J“ ein.
	Eingabe bestätigen Enter	Bestzögten Sie die Eingabe mit der Taste „Enter“ der Zahlentastatur
	Kennwort	Topen Sie auf das Eingabe leid „Kennwort“. Ex öffnel sich eine Zahlentastatur. Geven Sie damit den PIN-Code ein. Der voreingesbelte PIN-Code lautel III“.
	Eingabe bestätigen Enter	Bestzögten Sie die Eingabe mit der Taste „Enter“ der Zahlentastatur
	Anmelden Anmelden	Topen Sie nach Eingabe von Berulzer Nummer und PIN-Code auf die Taste „Anmelden“, um das Display zu entsperren. Die Anzeige wechsel, zurück zum Startbidschirm
Start-Bildschirm	PIN-Code-Schutz	Das geöffnote Schloss-Symbol zeigt an, dass der PIN-Code-Schutz für das Display aufgehobon ist. Ein erneubes Anluppen dieser Schaltfläche aktiviert die PIN-Code-Sperre des Displays.

**Gill für Mace e mit F.N. Code Schutz

Bedienung

Bedienung

7.3.2 Änderung PIN Code\*\*

Sie können den voreingestellten PIN-Code individuell ändern. Wechseln Sie dazu im Startbildschirm in das Menü „Einstellungen“ und dann „Erweiterte Einstellungen“:

Menü

Schaltfläche

Aktion

Einstellungen Erweiterte Einstellungen Tipper Sie im Display au den Pfeil, um in die Ansicht „Erweiterte Einste um an“ zu gelangen

Andere PW Antippen des Symbols „Andere PW“ öffret den Dialog zur Änderung des Plütes.

Altes Kennwort Tippen Sie auf das Eingesbefeld „Altes Kennwort“.

Es öfnet sich eine Z

Der vorreingesielle PIN-Code laufel III.

Eingabe bestäligen Bestäligen Sie die Eingabe mit der Taste „Entle“

per 7anlenlastatur.

eine Fenlermeldung. Bestätigen Sie die Meldung und gegen Sie den korrekten aktuellen FIN Code erneut ein.

Neues Kernwort War der eirgegebene PIN-Code korrekt, l open Sie

auf die Taste Bestät

De l'Altice de des

Neues Kernwurf. Tippen Sie auf das obere Eingabelelo, Neues

Kennwort. Es öffnet, die Zahlentatur.

Geben Sie damit cemmluen EN-Cocci und

Bestätigen Sie die Eingabe mit der Taste „Enter“

oder Zanlentastatur.

Tipper Sie auf das unsere Fingabefeld „Neues

Kennwort". Es öffnel sich eine Zahlentastalur

Geben Sie damit den neuen PIN Cope ein und

bestätigen Sie die Eingabe mit der Taste „Enter“

ce: Zanlentastatur.

Hinweis. Der neue PIN-Code kann aus bis zu

5 Zillem der Zahlen 0 - 9 bestehen.

**Gilt für Modelle mit PIN-Code-Schutz

Menü

Schaltfläche

Aktion

Kennwort-Vergleich Die PIN-Codes der beiden Fingabefelder müssen

übereinstimmen:

Bei Übereinslimmung erschaltneben den

Eirgabe elderm ein grüner Haken.

S. immen die Eingaben nicht, übrevin, erschehl

neben den Feldern ein roteskreuz. Geben Sie in

diesem Fall erneut in beide Feider den neuen

PIN-Code ein

Neues Kennwor: bestätigen

Übernehmen Sie den neuen P-N-Code, incert Sie

die Taste „Bestätiger

Sie gelangen zum Me

Neues Kennwor. Bestätiger

Übernehmen Sie den neuen P-N-Code, incert Sie

die Taste „Bestätiger

Sie gelangen zum M

7ugriff verweigerl

Bei Angabe eins verzehrten PIN-Codes oder

unterrechte gem Dis

die folgende Fehlern

2.3.1.1.

Passwort, geschicht zu Zugriff verweiger!

Bestätigen Sie diese Meldung und geben Sie die

den korrekten PIN-Cooe ein.

7.4 Gerät starten

Menü

Schaltfläche

Aktion

Einstellungen Anlage AUS / E N Starten Sie des Gerät, indem Sie die Schaltfläche

Anlage AUS / EIN" antippen.

Die Schaltfläche erscheint anschließend in grün.

Das Gera, startel.

Tipper: Sie erneul, um das Gehäl aus/auschallen:

Bedienung

Bedienung

7.5 Lüfterstufe auswählen

Menü	Schaltfläche	Aktion
Einstellungen Luftvolumenstrom Wählen Sie im Menöpunkt Luftvolumenstrom* die gewünschte Lüllergeschnivdigkeit, insper Sie den Regler auf die gewünschte Position gehören.Dah Stufen des Schiebereglers sind übergenden Sollwertenstellungen für den Luftvolumenstrom		950hinterlegt:Regler Stufe Luftvolumenstrom
1 100 m^3/h 2 150 m^3/h 3 200 m^3/h 4 300 m^3/h 5 400 m^3/h 6 500 m^3/h 7 600 m^3/h 8 750 m^3/h 9 850 m^3/h 10 950 m^3/h

7.6 UV-C-Licht manuell schalten\*

HINWEIS Es wird empfohlen, die UV-C-Leuchtmittel nicht länger als 30 Minuten pro Tag zu verwenden. Längere Laufzeiten können die Lebensdauer des HEPA-Filters verkürzen.

Menü	Schaltfläche	Aktion
Einstellungen: UV. Im automatischen Betriebs werden die UV-C-Leuchtmitte zur Desinfektion des UV-PA-illborellements täglich in konsolidatigen Ausländen an- und wieder angeschaltet.Sie haben jedoch die Möglichkeit, die UV-C. Leuchttelemente über die Schaltfläche „UV“ manuell zu starten. Die Schaltfläche erscheit anschließend in grün.Tippon: Sie erneut, um die Leuchtmirtelauszuschalten.Die UV-C. Strahlung ist nach dem Einschallen für 30 Minuten: atov und schallet sich oenauch automatisch ab.

* Gilt für Modelle mit integrierten UV-Leuchtmittel
22 - DE DE - 23

7.7 Automatischer und manueller Betrieb

Das Gerät ist sowohl für den manuellen als auch für den Automatikbetrieb (Zeitschaltuhr) geeignet. Im Automatikmodus ist es möglich, Betriebszeiten für bestimmte Wochertage zu hinterlegen, Solange der Automatikmodus aktiv ist, werden die UV-C-Leuchtmittel in regelmäßigen Abständen automatisch ein- und ausgeschartet.

HINWEIS Um eine bestmögliche Reinigung der Raumluft zu erreichen, empfehlen wir den Betrieb des Gerätes im Automatikmodus.

7.7.1 Manueller Betrieb

Um das Gerät im manuellen Betrieb zu nutzen, gehen Sie wie folgt vor:

1. Schalten Sie das Gerät ein (siene Abschnitt 7.4 auf Seite 21).

2. Wahlen Sie die Lüfterstufe (siehe Abschnitt 7.5 auf Seite 22)

3. Schalten Sie die UV-C-Leuchtmittel in regelmäßigen Abständen ein (siene Abschnitt: 7,6 auf Seite 22.)

7.7.2 Automatikmodus (Zeitschaltuhr)

ACHTUNG! Die Verwendung einer externen Zeitschaltuhr über die Stromversorgung des Gerätes für eine zeitgesteuerte Luftreinigung ist nicht möglich und kann das Gerät beschädigen! Nutzen Sie für den Automatikmodus immer die im Gerät verfügbare Zeitschaltuhr!

HINWEIS Damit die Zeitschaltuhr funktioniert, achten Sie bitte auf die korrekte Einstellung von Datum und Uhrzeit des Gerätes (siehe Abschnitt 7.8.2 auf Seite 25)

Menü	Schaltfläche	Aktion
Einsstellungen, Zeitschaltuhrind das Menü zum Programmäten der Zeitschaltuhr.		Über die Schaltfläche „Zeitschaltuhr“ gelangen Sie
Schaltfunktion	Aktivieren Sie von Automatikmodus, Indom Sie die Schaltfläche „Schaltfuhr vor antruppen- Die Schaltfläche erschließlich weißend in grün:
	Wochenlug	Aktivieren Sie in der Liste der Wochenlage die Schaltflächen der Tage, an denen das Gerät sich automatisch an- und auschalten soll
	An Tagen mit einer grünen Schaltfische ist die Zeltschatuhr aktiviert
	An Tagen mit einer roten Schaltfläche ist die Zeitschaltuhr deaktiviert. An diesen Tagen ist aber weiterhin ein manueller Betrieb möglich.

* Gelt für Model mit integrierten UV-Leuchmittelten

Bedienung

Menü	Schaltfläche	Aktion
Einschaltzeit: Tippen Sie das Eingabefeld „Einschaltzeit“ an und himm geben Sie über die eingeblende Tastatur die Einschaltzeit der Zeitschaltzeit. An allen aktivierten Wurzweiterungschafter sich das Gerät um diese Uhrzeit automatischen ein.
Ausschaltzeit Tippen Sie das Eingabefeld „Ausschaltzeit“ an und himm geben Sie über die eingeblende Tastatur die Ausschaltzeit der Zeitschaltzeit. An allen aktivierten Wurzweiterungschafter sich das Gerät um diese Uhrzeit automatischen ein.
Zurück: Das Gerät übernimmt ihre Eingaben sofort, Über die Schulfläche „Zurückeileungen Sie wieder zum Merüpunkt „Einscheltungen“.

7.8 Erweiterte Einstellungen

7.8.1 Sprache

Menü	Schaltfläche	Aktion
Einstellungen	Erweiterte Einstellungen	Tippen Sie im Display auf den Pfeil, um in die
Mörsicht „Erweiterte Finste- und zu gelangen“
Sprache	Tippen Sie auf die Landseiläge der Sprache, auf
die Sie die Sprache im LED Display erstellen		möchten.
Zurück. Das Gerät übernimmt ihre Eingaben sofort.Über die Schaltfläche „Zurückelangen Sie wieder zum Monäpunkt „Einstellungen“.

Bedienung
7.8.2 Datum und Uhrzeit

Menü	Schaltfläche	Aktion
EinstellungenInsicht „Erweiterte Einstellungen“ zu gelangen	Erweiterte Einstellungen	Tropen Sie im Display auf den Pfeil, um in die
Datum/Uhrzel IIm Display erscheint der Datum zur Einstellung von Datum und Uhrzel.	Tippen Sie auf das Uhrensymbo
Servicemenüund neben Sie über eine eingemendigte Tastaturzum amuelle Datum 16 / 03 / 21	Aktuelles Datum	Tropen Sie auf die Fader für Tag, Monat und Jahr
Aktuelle UhrzelI	Tippen Sie auf die Fader für Stunde, Minuie undSekunde und wähler (Friede) mit jeigen ihrzeit aus.
	1 / 11 / 56
Zurück Das Gerät übernimmt ihre Eingaben sofort.Über die Schaltfläche „Zurück gelangen Sie wieder zum Menöpunkt „Erweiterte Einstellungen“.
Zurück über die Schaltfläche „Zurück“ gelangen Siewieder zum Menöpunkt „Einstellungen“.

7.8.3 Displayhelligkeit

Die Displayheiligkeit lässt sich entsprechend der Umgebungshelligkeit anpassen.

Menü	Schaltfläche	Aktion
Einsellungen	Erweiterte Einstellungen	Trupen Sie im Display auf den Pfelt, um in die
Insicht „Erweiterte Einstellen, den“ zu gelangen
Hintergrundlicht gewünschte Holligkeit, inscr. Sie den Rogler auf die entsprechende Posten schieben.	Wahlen Sie im Menüpunkt „Hintergrundlicht“ die 30100

Bedienung

Menü	Schaltfläche	Aktion
Zurück. Das Gerät übernimmt ihre Fingaben sofort.Über die Schaltfläche „Zurück“ gelangen Sie wieder Zurn Verüpunkt „Einstellungen“.

7.9 Servicemenü

Das Servicemenu zeigt Ihnen die Restlaufzeit der Filter und die Betrieosstunden des Gerätes an.

7.9.1 Restlaufzeit der Filter anzeigen

HINWEIS

Sie werden automatisch darauf hingewiesen, wenn die Filterelemente gewechselt werden sollen. Unter normalen Nutzungsbedingungen wie z.B. in Büros, Arztpraxen, Schulen und Umgebungen mit regelmäßiger Raumreinigung wird empfohlen, spätestens alle 2 Jahre sowohl den Vorfilter als auch den HEPA-Filter auszutauschen, falls der Filtertausch nicht bereits vorher im LED-Display angezeigt wird. Ein früheres Standzeitende durch z.B. unsachgemäße Verwendung und verstärkte Verschmutzung kann sich unter anderem durch ein lauteres Betriebsgeräusch oder eine ungewöhnliche Geruchsentwicklung äußern. In diesen Fällen ist der Vorfilter bereits vor Erreichen der empfohlenen Nutzungsdauer zu wechseln.

Menü	Schaltfläche	Aktion
Servicemen: FILTER ZUSTAND: Das Feld „FILTER ZUSTAND“ enthält die Filterlaufzeit und gett sich den Hinweis auf einen kreditrendigen Filterwechselö von Abschalkon wechsel, die Anträge mit der Tagesangabe mit Grünbeförnlage langsam nach Rct.

7.9.2 Filterwechsel bestätigen

Nach einem Filtertausch (siehe Kapibel B auf Seite 28) können Sie die Filterwechselanzeige wie folgt zurücksetzen:

Menü	Schaltfläche	Aktion
Servicemenü Dröcker Filterwechsel auf die Schaltfläche	Filterwechsel
	Die Schaltfläche wechselt nach grün, und es erscheint die Mehlung „OK“.

Bedienung
7.9.3 Betriebsstunden anzeigen

Menü	Schaltfläche	Aktion
	Servicemenü Erweiterie Einstellungen "Tippen Sie Im Servicemenü auf der Film um in die Anzahl „Betriebsstunden“ zu gelangen"
	Dietragenden Werke (in Stellen) erscheinen im
	- Betriebsstuncho Cosamt;- Betriebsstuncho UV*	Display:
	Zurück Coer die Schaltfläche „Zurück“ gelangen Sie wieder zum Menüpunkt „Servicemenü mit der Anzeige der Filterlaufzeit.

7.9.4 Leuchtmitteltausch bestätigen\*

Nach einem Tausch der UV-C-Leuchtmittel (siene Kapitel 9 auf Seite 33) können Sie den Betriebsstundenzänder der Leuchtmittel wie folgt zurücksetzen:

Menü	Schaltfläche	Aktion
	Servicemenü Erweiterte Einslungenen Tippen Sie im Servicemenü auf den Pfeit um in die Ansicht „Betriebsstunden“ zu beilangen.
	Wechsel der UV Lampen, Drücken Sie in der Betriebsstunden-Ansicht für minio 2 Sekunden auf die Schaltfläche „Bestätigen“.
	Die Schaltfläche werden des erscheint die Meldung „OK"
	Zurück: Über die Schaltfläche „Zurück“ geangen Sie wieder zum Menöpunkt „Servicemenü mit der Anzeige der Hilserlaufzeit.

7.10 Anzeige der Geräteinformationen

Menü	Schaltfläche	Aktion
Geräteinformation	Im Menü „Geräteinformation“ finden Sie Angabenzunstehes sowie die Konsaktadresse von	HANN-HUMMEL.

* Gilt für Modelle mit integrierten UV-Leuchtmitteln

Filtertausch Filtertausch

8 FILTERTAUSCH

8.1 Spezielle Sicherheitshinweise

NUNG VOR ELEKTRISCHER SPANNUNG!

Trennen Sie vor dem Öffnen das Gerät von der Stromversorgung, indem Sie das Stromversorgungskabel am Stecker aus der Steckdose ziehen!

NUNG VOR HANDVERLETZUNGEN!

Achten Sie auf sichere Arretierung des geöffneten Gehäusedeckels, um eine ng beim Zufallen des Deckels zu vermeiden en.

WARNUNG!

inliche Schutzausrüstung (PSA) tragen!

Dem Personal, das für den Wechsel der Filter verantwortlich ist, wird dringend geraten, eine geeignete persönliche Schutzausrüstung (PSA) zu tragen und sichere Arbeitspraktiken in Übereinstimmung mit gesetzlichen Vorgaben und Arbeitssicherheitsvorschriften zu befolgen. Verwenden Sie beim Austausch der Filterelemente eine FFP2-Maske, Einmalhandschuhe Schutzbrille und Sicherheitsschuhe!

ACHTUNG!

Erhöhter Schwerpunkt des Gerätes bei geöffnetem Gehäusedeckel! Arretieren Sie die Räder und achten Sie auf sicheren Stand des Geräts!

ACHTUNG!

Verwenden Sie nur vom Hersteller zugelassene Ersatzteile!

ACHTUNG!

Gefahr von Beschädigungen der Austauschfilter durch unachtsamen Transport! Fassen Sie die Filterelemente nur an den Kunststoffrahmen an, um Beschädigungen medium (Filterpapier) zu vermeiden!

ACHTUNG!

Gefahr von Beschädigungen durch die Verwendung unerlaubt gereinigter Luftfilter! r sind nicht wiederverwendbar!

Versuchen Sie nicht, die Filter zu reinigen und wiederzuverwenden. Der Versuch, Filter mit Methoden wie Druckluft zu reinigen, kann den Filter beschädigen und die Filtereffizienz beeinträchtigen.

HINWEIS

Entsorgen Sie die Filter gemäß den gesetzlichen und kommunalen Vorschriften. Allgemein können benutzte Filter dem Hausmüll zugeführt werden.

Wenden Sie sich an Ihre örtliche Abfallbeseitigungsbehörde, um weitere Anweisungen für die ordnungsgemäße Entsorgung zu erhalten.

28 - DE DE - 29

8.2 Filtertausch auf einen Blick

MANN+ HUMMEL TK850 Antiviraler Luftreiniger Touchscreen-Bedienelement 1 Renluflusslass 2 Luttenlasse 3 Transportgriff 4 HEPA-Filter 5 Deckelvermögelung mit Schloss 6 Anschluss Sistemversorgung 7 Vorrifter-Schacht 8 Lenkolen 9 1 2 3 4 5 6 7 8 9 Vorrfilter x4 x4 2 90° HEPA Filter 2 3 1 1 90° 12 HEPA Filter max 7cm

Filtertausch Filtertausch

8.3 Austausch der Filterelemente

HINWEIS

Unter normalen Nutzungsbedingungen wie z.B. In Büros, Arztpraxen, Schulen und Umgebungen mit regelmäßiger Raumreinigung wird empfohlen, spätestens alle 2 Jahre sowohl den Vorfilter als auch den HEPA-Filter auszutauschen, falls der Filtertausch nicht bereits vorher im LED-Display angezeigt wird. Ein früheres Standzeitende durch z.B. unsachgemäße Verwendung und verstärkte Verschmutzung kann sich unter anderem durch ein lauteres Betriebsgeräusch oder eine ungewöhnliche Geruchsentwicklung äußern. In diesen Fällen ist der Vorfilter bereits vor Erreichen der empfohlenen Nutzungsdauer zu wechseln. Betreiben Sie die UV-C-Leuchtmittel länger als die empfohlenen 30 Minuten pro Tag, kann das die Lebensdauer des HEPA-Filters verkürzen.

Um der Vorfilter auszutauschen, gehen Sie wie folgt vor
1. Schalten Sie den Ventilator und die UV-C-Leuchtmitte* aus.
2. Zienen Sie das Netzkaoc am Stecker aus der Steckdose am Gerät.
3. Öffnen Sie die Abdeckung des Vorfilterfachs auf der Rückseite des Gerätes, indem Sie sie an der Griffmulde im Uhrzelgersinn nach unten ziehen.
4. Ziehen Sie den Vorfilter in horizontaler Richtung heraus.
Zur Filterentsorgung beachten Sie bitte die speziellen Sicherheitshinweise auf Seite 28.
5. Schleben Sie den neuen Vorfilter horizontal bis zum Anschlag in das Vorfilterfach, bis der Filterschacht ihn vollständig aufgenommen hat.

ACHTUNG! Beachten Sie den Pfeil auf der Seite des Vorfilters, der die Luftstromrichtung anzeig Der Pfeil muss beim Einschieben des Filterelementes nach oben zeigen.

Gilt für Modelle mit integrierten UV-Leuchtmitteln

30 - DE DE - 31

1. Schließen Sie die Abdeckung mit dem Griff. Der Deckel hält in seiner Position, sobald er geschlossen ist

8.4 Austausch des HEPA-Filters

WARNUNG!

Das HEPA-Filterelement wiegt bis zu 10 kg und hat spitze Kanten! Zum Schutz vor Bein- und Fußverletzungen beim Herunterfallen des Filterelementes sie bitte geeignete Sicherheitsschuhe!

ACHTUNG!

Erhöhter Schwerpunkt des Gerätes bei geöffnetem Gehäusedeckell! Arretieren Sie die Räder und achten Sie auf sicheren Stand des Geräts!

Um den HEPA-Filter auszutauschen, gehen Sie wie folgt vor.

1. Schalten Sie den Ventilator und die UV-C-Leuchtmittel* aus (siehe die Abschnitte 7.3 und 7.6 ab Seite 19).
2. Ziehen Sie das Netzkabel am Stecker aus der Gerätesleckoose an der Geräterückseite
3. Entriegein Sie die Deckelverriegelung auf der Gehäuserückseite mit dem mitgelieferten Schlüssel.
4. Ziehen Sie nun den Verriegelungshebel von der rechten Seite heraus und drehen Sie ihr um 90° nach unten, um den Deckel zu entliegen.

Jahr beim Öffnen des Gehäusedeckels! Arretieren Sie die Lenkrollen, bevor Sie den Gehäusedeckel öffnen!

* Gill für Modelle mit integrierten UV Leuchmitteln

Filtertausch

1. Zienen Sie nun der Verriegelungshebei von der rechten Seite heraus und drehen Sie ihn um 90° nach unten, um den Deckel zu entriegeln.

1. Grafen Sie den HEPA Filter seitlich am Rahmen und ziehen diesen nach oben aus dem Genäuse heraus. Vermelden Sie zum Schutz vor Verletzungen einer direkten Kontakt mit der Filtrationsfläche.

Zur Filterentsorgung beachten Sie bitte die speziellen Sicherheitshinweise auf Seite 28.

1. Richten Sie den neuen HEPA-Filter so aus, dass dessen Gummidichtung nach unten gegen das Citter zeigt, das die Filterkammer von der Ceblasekammer trennt.

B. Setzen Sie den neuen HEPA-Filter so in das Gehäuse ein, dass dessen Gummidichtung nach unten zeigt. Drücker Sie das Filterelement eicht nach unten, so dass es fest im Gehäuse sitzt.

1. Schließen Sie den Deckel langsam mit einer Hand und drücken Sie gleichzeitig den Arrestorhebel mit der anderen Hand nach vorne, um die Verriegelung zu lösen. Anschließend greifen Sie den Deckel mit beiden Hängen am Transportgriff und senken diesen vorsichtig ab, bis er vollständig geschlossen ist.

2. Sobald der Deckel geschlossen ist, sichern Sie ihn mit dem Verregelungshebel, indem Sie ihn um 90" gegen den Uhrzeigersinn drehen und anschließend nach innen zum Gehäuse drücken.

Das Aoziehen des Schlüssels stellt sicher, dass der Deckel verschlossen bleibt und nicht von Unbefugten geöffnet werden kann.

9.1 Spezielle Sicherheitshinweise

WARNING VOR HEIBER OBERFLÄCHE! (Die UV-C-Leuchtmittel* werden im Betrieb sehr heiß! - Das Berühren der Leuchtmittel unmittelbar nach dem Ausschalten des Gerätes kann zu schweren Hautverbrennungen führen! - Lassen Sie die Leuchtmittel mind. 15 Minuten lang nach dem Ausschalten abkühlen, bevor Sie sie austauschen. - Tragen Sie im Zwelfelsfall hitzebeständige Sicherheitshandschuhe.

ACHTUNG! Die Glaskörper der UV-C-Leuchtmittel sind empfindlich und können durch Berührung beschädigt und damit in Ihrer Wirksamkeit beeinträchtigt werden! - Berühren Sie niemals den Glaskörper der Leuchtmittel. Tragen Sie im Zweifelsfall Handschuhe! - Berühren Sie die Leuchtmittel nur an ihren Endteilen.

ACHTUNG! Gebrauchte UV-C-Leuchtmittel* dürfen nicht über den Hausmüll entsorgt werden! - Wenden Sie sich an Ihre örtliche Abfallbeseitigungsbehörde, um Anweisungen für die ordnungsgemäfte Entsorgung zu erhalten. - Weitere Hinweise zur Entsorgung finden Sie in Kapitel 14 auf Seite 39 dieser Betriebsanleitung

HINWEIS Produktionsbedingt können neue Leuchtmittel durch die hochenergetische Strahlung einen ungewöhnlichen Geruch entwickeln. Diese Geruchsbildung verschwindet üblicherweise in den ersten 20 - 50 Betriebsstunden.

* Gilt für Modelle mit integrierten UV-Leuchmitteltein

9.2 Leuchtmittel tauschen

Um das UV-C-Leuchtmittel zu tauschen, gehen Sie bitte wie folgt vor:

1. Entfernen Sie das I-EPA-Filterelement. Führen Sie dazu die Schritte im Abschnitt 8,4 auf Seite 31 durch.
2. Lösen Sie die 4 Schrauben des Gitters, das die Filterkammer von der Geolasekammer trennt und ziehen Sie das Gitter nach oben aus dem Gehäuse.
3. Rasten Sie das Leuchtmittel jeweils am Befestigungshalter aus
4. Ziehen Sie anschließend das Leuchtmittel jeweils vorsichtig aus der Leuchtmittel-Fassung.

ACHTUNG! Beisrauchte UV-C-Leuchtmittel dürfen nicht überden Hausmüll entsorgt werden! Wenden Sie sich an ihre örtliche Abfallbeseitigungsbehörde, um Anweisungen für die ordnungsgemäße Entsorgung zu erhalten. Weitere Hinweise zur Entsorgung finden Sie in Kapitel 14 auf Seite 39 dieser Betriebsanleitung

1. Stecken Sie die neuen UV-C-Leuchtmittel jeweils in die dafür vorgesehene Fassung und rasten Sie sie in den entsprechenden festgungshalter ein.
2. Setzen Sie das Gitter von oben ein in die Filterkammer ein und befestigen Sie es mit den Schrauben.
3. Selzen Sie den HEPA-Filter ein, führen Sie dazu die Schnüte im Abschnitt 8.4 auf Seite 31 durch.
4. Setzen Sie im LED-Display den Betriebsstundenzähler der Leuchtmittel zurück (siehe Abschnitt 7.9.4 auf Seite 27).
   * Gill für Modelle mit integrierter UV Leuchtmitteln

10.1 Spezielle Sicherheitshinweise

ENUNG VOR ELEKTRISCHER SPANNUNG! Gehäuse des Gerätes ist nicht wasserdicht!

Halten Sie elektrische Komponenten trocken, da der Kontakt mit Flüssigkeiten zu gefährlichen Verletzungen und Beschädigungen von Komponenten führen kann.

10.2 Regelmäßige Pflege

• Reinigen Sie das LED-Display regelmäßig mit einem Microfasertuch.
• Das Gerät sollte je nach Bedarf mit einem feuchten Tuch, einem Reiniger auf Wasserbasis oder einem keimtötenden oder antimikroiciellen Reinigungsmittel gereinigt werden.
• Verwenden Sie zur Reinigung des Gerates keine scharfen Chemikalien, Lösungsmittel oder Reinigungsmittel.
• Entfernen Sie regelmäßig g Staub und sonstige Verunreinigungen von der Außenseite der Lufteinlass- und Luftauslassschlitze, um eine ordnungsgemäße Luftzufuhr- und Luftabfuhr zu gewährt sten.
• Reinigen Sie regelmäßig die Laufrollen, um das Gerät sicher und ohne Blockaden der Rollen bewegen zu können.

11 SERVICE UND WARTUNG

11.1 Spezielle Sicherheitshinweise

WARNUNG!

Reinigungs- und Wartungsarbeiten dürfen nur von Personen, die mit der Betriebsanleitung vertraut sind, unter Beachtung der folgenden Hinweise durchgeführt werden!

WARNUNG!

Bejahr von Bränden, Elektroschocks oder Verletzungen!

Bevor Sie Reinigungs-, Service- oder Wartungsarbeiten durchführen, schalten Sie stets den Ventilator und die UV-C-Leuchtmittel* aus und trennen Sie das Netzkabel von der Netzsteckdose! Nehmen Sie das Gerät niemals ohne Filterelemente in Betrieb! Umgehen Sie keine Sicherheitseinrichtungen!

WARNUNG!

gönliche Schutzausrüstung (PSA) tragen!

Verwenden Sie beim Austausch der Filterelemente eine FFP2-Maske, undschuhe, Sicherheitsschuhe und eine Schutzbrille!

NUNG VOR HANDVERLETZUNGEN!

Arretleren Sie bei Wartungsarbeiten offene Türen und Klappen!

11.2 Wartungsplan

Das Gerät ist für einen minimalen Wartungsaufwand und lange Betriebszeiten ausgelegt. Trotzdem ist es notwendig, für den optimalen Betrieb des Gerätes folgende Wartungsintervalle einzuhalten.

Tätigkeit Wartungs- und Pflegeintervalle

vor jeder Benutzung bei Bedarf mind. alle 2 Jahre
Außenreinigung			X
Auf Beschädigungen präfen	X
Probelaut			X
HEPA-Filler wechseln			X
Vorriller wechseln		X	X

11.3 Nachbestellbares Zubehör

Wenden Sie sich bitte für Zubehörbestellungen an den Kunderdienst Ihres Vertriebspartners.

Bezeichnung	MANN+HUMMEL-Artikelnummer
Vorrfilter (ePMI 55%)	800221039.527
HFPA-Filter (H14)	800536066231
UV-C-Leuchtmittel	Bitte wenden Sie sich an den M+H-Service.
Sockel für UV-C-Leuchtmittel	Bitte wenden Sie sich an den M+H-Service.
Lüfter	Bitte wenden Sie sich an den M+H-Service.

36 - DE DE - 37

LagerungService

HINWEIS

Verwenden Sie nur Ersatzteile des Herstellers, einschließlich der empfohlenen Ersatzfilter.

Die Verwendung von Ersatzteilen und Filtern die nicht von MANN+HUMMEL genehmigt wurden, führt zum Erlöschen aller Garantien und Leistungsansprüchen.

12 LAGERUNG

12.1 Filterelementlagerung

ACHTUNG!

- Schützen Sie lagernde Filterelemente vor UV-Strahlung, Staubeinwirkung, Nässe und Beschädigungen.

- Lagern Sie die Filterelemente unzugänglich für Insekten und Nagetiere.

- Halten Sie möglichst von jedem benötigten Filterelement mindestens ein Ersatz-Filterelement am Lager.

MANN+HUMMEL gewährleistet die Funktion von ordnungsgemäß gelagerten Filterelementen bis zu 4 Jahre nach dem Erwerb.

12.2 Gerätelagerung

Bitte beachten Sie die nachfolgenden Anweisungen, wenn das Gerät nicht in Gebrauch ist. — Legom Sie das Gerät in aufrechter Position und schützen Sie es vor direktor Sonneneinstrahlung.

- Verwenden Sie eine geeignete Abdeckung, um das Gerät vor Staub zu schützen. - Schützen Sie das Gerät vor Frost und extremer Hitze.

- Bitte überprüfen Sie nach längerer Lagerung der Zustand des Stromkabels, der Filterelemente und der UV-C-Leuchtmittel*. Falls Sie Ersatzteile für defekte oder abgeaufere Komponenten benötigen, wenden Sie sich bitte an den Kundensupport Ihres Vertriebspartners.

- Lassen Sie das Gerät jährlich von einer Elektrofachkraft auf seinen ordnungsgemäßen Zustand überorüfen.

ACHTUNG!

Verwenden Sie zum Austausch defekter oder verbrauchter Komponenten nur original MANN+HUMMEL-Ersatzteile!

Die Verwendung von Ersatzteilen und Filtern die nicht von MANN+HUMMEL genehmigt wurden, führt zum Erlöschen aller Garantien und Leistungsansprüchen.

* Gilt für Modelle mit integrierten UV-Leuchtmitteln

Störungssuche

13 STÖRUNGSSUCHE

Solte einmal ein Problem mit dem Produkt auftreten, versuchen Sie bitte, es mit Hilfe der nachstehend beschriebenen Maßnahmen zu beseitigen. Solte der Luftreiniger auch danach noch nicht ordnungsgemäß funktionieren, wenden Sie sich bitte an unseren Kundendienst.

ACHTUNG!

Verwenden Sie zum Austausch defekter oder verbrauchter Komponenten nur original MANN+HUMMEL-Ersatzteile!

Die Verwendung von Ersatzteilen und Filtern die nicht von MANN+HUMMEL genehmigt wurden, führt zum Erlöschen aller Garantien und Leistungsansprüche.

Störung/Fehler	Ursache	Beseitigung
Der Luftreiniger Keine Stromversorgung. Prüfen Sie, ob das Gerät an einer funktioniert nicht. Netzsteckdose angeschlossen ist.
Luftreinig nicht eingeschaltet. Prüfen Sie die Stellung dies Schalters an der
		Geräferückseite.
Geräfiedeckel nicht geschlossen und Schließen und verriegeln Sie den		Geräfiedeckel.
Vermögen Vertriegt. Am Display angezeger Luft. Emöhen Sie den Luftvolumenstrom.
Volumonsstrom beträgt, 0 m3/h*
Datum und Uhrzeit für Automatik-Stellen Sie korrekte Wertie für Datum und
belte er falschengesell. Uhrzeit ein.
Es ströml kaum oder Luftreiniger nicht eingeschaltet. Schatten Sie dem Luftreiniger ein.
keine Luft aus dem
Reinflusslass.	Lüftungsschlize am Luftnlass- oder	Entfernen Sie Verstopfungen und Blockaden
Luftauslassschlizen blockiert durch Fremorkörper und Verunrenigungen
an den Luftzinslass- und Luftauslassschlizzen.
„Replace“ oder „Avent“ an.	LFD-Display zeigt beim Fillerzusland	Tauschen Sie beide Filler aus.
Aus dem Reinflusslass:
ströml en selzamer	Filler stark verschmutzt bzw. um ErdeSeiner Lebensdauer angelangt.	Tauschen Sie beide Filler aus.
	Dosinfektion des HEPA-Fil terelementes
	durch die UV-C-Louchtmittel*	In den ersten Wochen kann es boirneuenUV-C-Louchtmittel zu loichtor
Goruchsbildung kommen. Dabei handort os
sicht um keine Störung. Der Geruch ver-
chwindel mit der Zeit.

Gilt für Modelle mit integrierten JV-Leuchtmitteln

38 - DE DE - 39

Entsorgung

Störung/Fehler	Ursache	Beseitigung
Das Gerät macht unnaufürliche Geräusche- und Luftauslassschlien	Fremdkörper oder sonstige unbestehlgte Gegenstände an oder in den Luftie klass.	Emfernen Sie diese Cegenstände.
Störung kann nicht selbstständig behoben werden.	Wenden Sie sich bitte an den Länderdienst, ihres Vertriebspanners.

14 ENTSORGUNG

Werden Sie sich an Ihre örtliche Abfallbeseitigungsbehörde, um weitere Anweisungen für die ordnungsgemäße Entsorgung der Gerätekomponenten zu erhalten.

14.1 Umweltschutz

Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronikaltgeräte) und der darin enthaltenen Batterie.

Der Our Air 1K 850 Luftreinig er ist ein elektrisches/elektronisches Gerät. Am Ende seiner Lebensdauer oder wenn das Gerät anderweitig zu Abfall wird, sind Sie gesetzlich dazu verpflichtet, es getrennt vom unsordierten Hausmüll zu entsorgen. Sie können es ontweder bei einer kommunalen Sammelste le für Elektro- und Elektronikaltgeräte oder im Handel zurückgeben. Die Entsorgung des Gerätes über die Restmülltonne ist verboten. Dies wird durch das Symbol mit der durchgestrichenen Mülltonne ausgedrückt. Im Display des Gerätes befindet sich eine CR2032 Knopfzelle. Diese kann bei der Entsorgung im Gerät verb eben. Zur kostenfreien Rückgabe können Sie sich an die Verkaufsstelle des Produktes wenden. Es stehen in Ihrer Nähe auch Sammelstellen für Elektro- und Elektronikaltgeräte zur Verfügung. Bitte wenden Sie sich an Ihre Stack- bzw. Kommunalverwaltung um sich über die Adressen der Sammelstellen zu informieren.

14.2 Filter

Ertsorgen Sie Vor- und HEPA-Filter in Übereinstimmung mit gesetzlichen und kommunalen Vorschriften. Allgemein können Sie benutzte Filter in einem luftlichten Folienbeutel im Hausmüll entsorgen.

14.3 UV-C-Leuchtmittel\*

ACHTUNG!

Gebrauchte UV-C-Leuchtmittel dürfen nicht über den Hausmüll entsorgt werden! - Wenden Sie sich an ihre örtliche Abfallbeseitigungsbehörde, um Anweisungen für die ordnungsgemäße Entsorgung zu erhalten.

*Gill für Model e mit integrierten LV leuchtmittelten

Konformitätserklärung

15 KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die MANN-HIUMMEL Vokes Air GmbH & Co. OHG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2006/42/EG, 201/65/EU und 2014/30/EU befindet. Die vollständige EU-Konformitätserklärung ist im Internet einsahbar Link

HANNI HUMMEL Vokes Air GmbH & Co. OHG Eichsrofer Weg 14-16, 45549 Sprockhövel, Germany Tel: [phone]

MANN+HUMMEL

OurAir TK 850

MANN+HUMMEL Vokes Air GmbH & Co. OHG

Eichenhofer Weg 14-16, 45549 Sprockhövel, Allemagne

Tél.: [phone] - 2601

Fax: [phone] - 2545

Internet: www.mann-hummel.com

E-mail: [e-mail]

10.2 Regelmäßige Pflege

MANN+HUMMEL Vokes Air GmbH & Co. OHG

Eichenhofer Weg 14-16

45549 Sprockhövel

Telefono: [phone] - 2601

Fax: [phone] - 2545

Internet: www.mann-hummel.com

E-mail: [e-mail]

8.3 Austausch der Filterelemente

AVVERTENZA

MANN+HUMMEL Vokes Air GmbH & Co. OHG

Eichenhofer Weg 14-16

45549 Sprockhövel (Alemania)

7.7.2 Automatikmodus (Zeitschaltuhr)

ATENCIÓN

7.9.1 Restlaufzeit der Filter anzeigen

AVISO

MANN+HUMMEL Vokes Air GmbH & Co. OHG

Eichenhofer Weg 14-16

45549 Sprockhövel

Telefon: [phone] - 2601

Faks: [phone] - 2545

Internet: www.mann-hummel.com

E-posta: [e-mail]

Dóvov elektronist. B

图中，图1-2所示。

