BEDIENUNGSANLEITUNG WBP-110 VOLTCRAFT

D Bedienungsanleitung WBP-110 Wärmebildkamera Best.-Nr. 2825497

Seite 2 - 29

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis 2
2 Einführung ....4
3 Symbolerklärung....4
4 Bestimmungsgemäße Verwendung....5
5 Lieferumfang....5
6 Neueste Informationen zum Produkt 6
7 Ausstattung und Funktionen....6
8 Sicherheitshinweise....6

8.1 Allgemein 6
8.2 LiPo-Akkus....7

9 Bedien- und Anzeigeelemente....8

9.1 Wärmebildkamera ....8
9.2 Anzeigenelemente im Display....9

10 Vorbereitung zur Verwendung ....10

10.1 Aufladen des Akkus ....10
10.2 MicroSD....10

11 Erste Schritte....11

11.1 Ein-/Ausschalten....11
11.2 Temperaturkalibrierung .... 11
11.3 Festlegen des Emissionsgrades 11
11.4 Aufnehmen eines Foto / Video....12
11.4.1 Foto....12
11.4.2 Video....12

12 Menüführungen ....12

13 Menü-Einstellung....14

13.1 Galerie ....14

13.2 Alarm....14

13.3 Parametermenü 14

13.3.1 Umgebungstemperatur....15

13.3.2 Reflexionstemperatur....15

13.3.3 Luftfeuchtigkeit....15

13.3.4 Infrarot-Kompensation 15

13.3.5 Entfernung ....15

13.3.6 Emissionsgrad ..... 15

13.4 Bildmodus....16

13.5 Palette....16

13.6 Einstellungen ....17

13.6.1 Geräteeinstellung....17

13.6.2 Messeinrichtung....20

13.6.3 Zurücksetzen 22

14 Bildanpassung 24

14.1 Manuel-Modus....24

14.2 Auto-Modus und Histogramm-Modus 24

15 Software....25

16 Emissionsgrad 25

17 Reinigung und Pflege 27

18 Entsorgung 28

19 Technische Daten 29

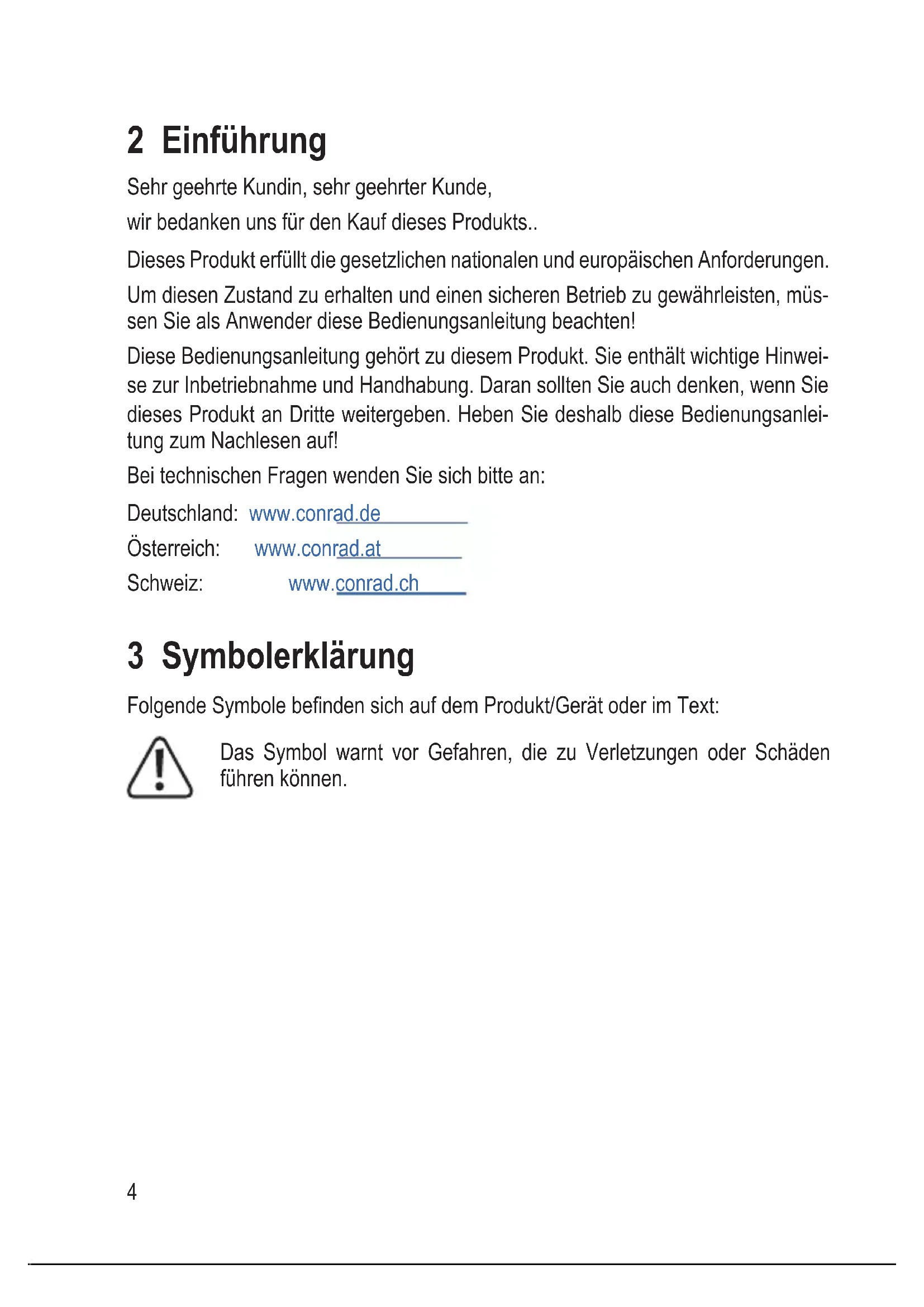

2 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts..

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Das Symbol warnt vor Gefahren, die zu Verletzungen oder Schäden führen können.

4 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine Wärmebildkamera im Taschenformat. Es ist unter anderem für das Erkennen verborgener Wärmestaus, Energieverluste, baulicher Mängel, Rohrverstopfungen, HLK-Störungen und anderer Schwachstellen vorgesehen, die sich durch Darstellung eines Wärmebildes aufzeigen lassen. Das Gerät ist so konzipiert, dass es Temperaturen von bis zu 550 °C präzise messen und die Ergebnisse in Echtzeit auf einem LC-Display anzeigen kann. Die gewonnenen Daten lassen sich zudem aufzeichnen und auf einer microSD-Karte speichern.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern.

Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Darüber hinaus kann eine unsachgemäße Verwendung zu weiteren Gefahren führen.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten.

USB4 ^® , USB Type-C ^® und USB-C ^® sind eingetragene Marken von USB Implementers Forum.

5 Lieferumfang

Wärmebildkamera
USB-C® Kabel
SD-Karte
MicroSD-Adapter
Tragetasche, Trageriemen
Bedienungsanleitung

6 Neueste Informationen zum Produkt

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

7 Ausstattung und Funktionen

Alarmfunktion für hohe und niedrige Temperaturen
Foto- und Videoaufnahme
Displaygröße 2.8" (58 x 43 mm)
Display-Auflösung 320 x 240 Pixeln

8 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

8.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Luftfeuchtigkeit, Feuchtigkeit, brennbaren Gasen, Dampf und Lösungsmitteln.
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt

– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde

Wenden Sie sich an einen Fachmann, sollten Sie sich in Bezug auf die Arbeitsweise, die Sicherheit oder das Anschließen des Gerätes unsicher sein.

Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

8.2 LiPo-Akkus

Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.

Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus (z. B. des Typs AA oder AAA) aus einem dünnen Blech, sondern nur aus einer empfindlichen Kunststofffolie.

Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!

Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.

Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.

Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

9 Bedien- und Anzeigeelemente

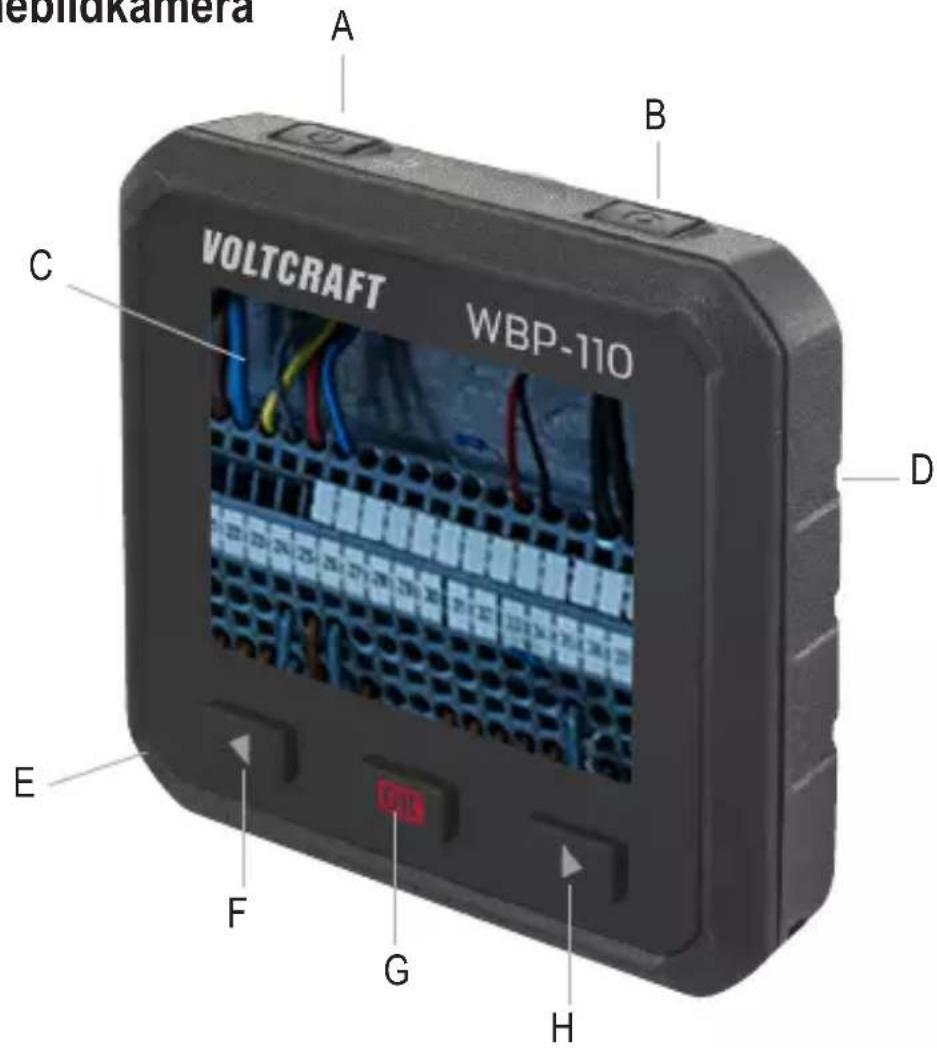

9.1 Wärmebildkamera

ebildkamera A B C VOLTCAFT WBP-110 D E F G H

A. Ein/Aus-Taste (zum EIN-/AUSSCHALTEN gedrückt halten) / Zurück-Taste
B. Foto / Video Taste
C. Display
D. Rückseite: - Thermosensor - Kamera - LED

Unterseite:

• Abdecklasche des MicroSD-Kartenschacht
• USB-C® Anschluss (Ladeanschluss /Datenübertragung)

E. ◀ Links Taste

F. OK Taste / Auswahltaste

G. ▶ Rechts Taste

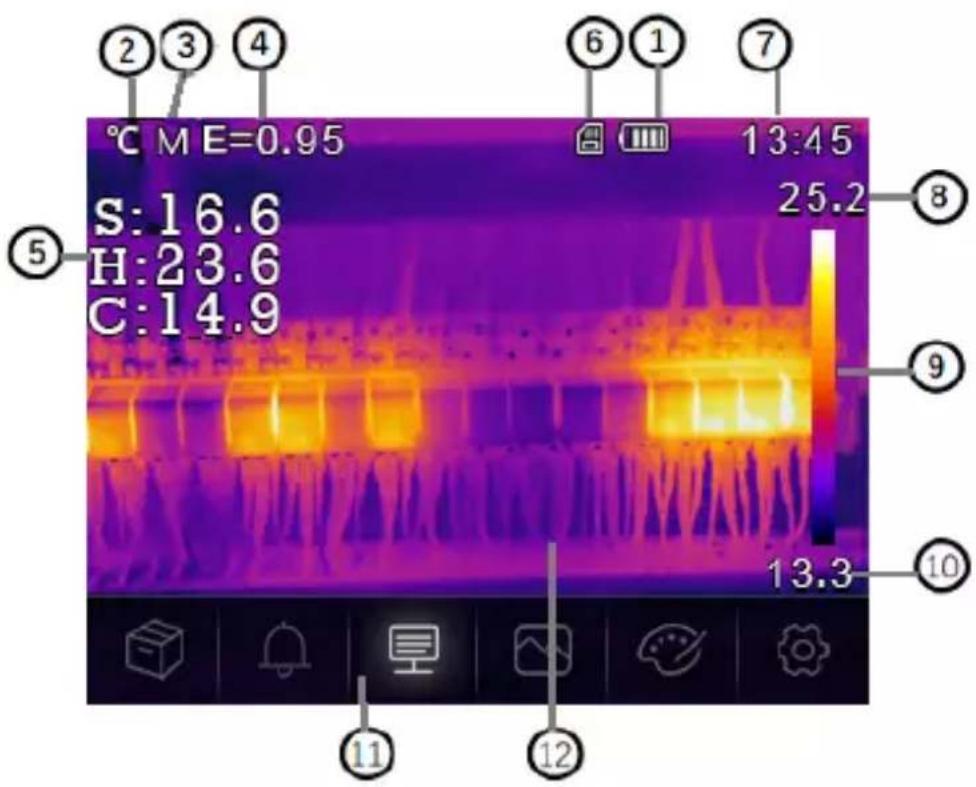

9.2 Anzeigenelemente im Display

°C ME=0.95 13:45 S: 16.6 H: 23.6 C: 14.9 25.2 8 9 13.3 10 ② ③ ④ ⑤ ⑥ ① ⑦ ⑪ ⑫ ⑫

1. Status der Batteriekapazität
2. Temperatur-Einheit
3. Einheit der Entfernung
4. Emissionsgrad
5. Mitte/Max/Min-Punkt-Temperaturmessungen
6. SD-Karte
7. Uhrzeit
8. Maximale Temperatur der aktuellen Szene
9. Farbbalken
10. Min. Temperatur der aktuellen Szene
11. Hauptmenü
12. Bildanzeigebereich

10 Vorbereitung zur Verwendung

10.1 Aufladen des Akkus

Bevor Sie die Wärmebildkamera zum ersten Mal benutzen, laden Sie den Akku auf.

Öffnen Sie die Abdecklasche (E), um die USB-C® Buchse freizulegen.
Schließen Sie nun ein Ende des beiliegenden USB-C® Kabels an den USB-C® Anschluss des Geräts und das andere Ende an eine geeignete USB-A-Stromversorgung an.
Der Ladezustand wird Ihnen durch einen kurzen Druck auf die Ein/Aus-Taste (A) auf dem Display angezeigt.

Laden Sie den Akku auf, bis die Ladeanzeige 1 anzeigt und trennen Sie dann das USB-Ladekabel.

10.2 MicroSD

Öffnen Sie zunächst die Abdecklasche (E), um den microSD-Kartensteckplatz freizulegen.
Setzen Sie nun eine microSD-Karte ein und achten Sie dabei darauf, dass die Ausrichtung mit der Abbildung auf der Abdeckung übereinstimmt. Bei korrekter Ausführung hören Sie ein Klicken.
Verschließen Sie die Abdeckung wieder.

Möglicherweise müssen Sie das Gerät noch einmal aus- und wieder einschalten, bevor es die SD-Karte ordnungsgemäß erkennt.

Vor der ersten Verwendung muss die SD-Karte eventuell formatiert werden.

Weitere Informationen dazu finden Sie in Abschnitt 13.6 „Einstellungen“ unter dem Menüpunkt „Zurücksetzen“ und in Abschnitt 19. „Technische Daten“.

Hinweis:

Sie können die Fotos und Videos auch auf dem internen Speicher ablegen.

11 Erste Schritte

11.1 Ein-/Ausschalten

Um die Wärmebildkamera einzuschalten, halten Sie die Ein/Aus-Taste (A) für ca. 3 Sekunden gedrückt.

Der Bildschirm schaltet sich ein und beginnt einige Sekunden lang mit der Kalibrierung. Danach wird das Wärmebild auf dem Bildschirm angezeigt.

Hinweis:

Nach dem Einschalten benötigt die Wärmebildkamera eine ausreichende Aufwärmzeit, um eine möglichst genaue Temperaturmessungen und beste Bildqualität zu gewährleisten.

Zum Ausschalten der Wärmebildkamera halten Sie die Ein/Aus-Taste (A) für ca. 5 Sekunden gedrückt.

11.2 Temperaturkalibrierung

Wird der Temperatursensor bei unterschiedlichen Umgebungstemperaturen verwendet, kann dies zu einer Beeinträchtigung der Messgenauigkeit führen.

Führen Sie deshalb eine Sensorkalibrierung durch, indem Sie lange auf die OK Taste (G) drücken und diese wieder loslassen. Sie hören jetzt ein klicken

11.3 Festlegen des Emissionsgrades

Um möglichst genaue Temperaturmesswerte zu erhalten, ist es von entscheidender Bedeutung, einen Emissionsgrad zu wählen, der dem Emissionsvermögen der zu messenden Oberfläche entspricht. Informationen dazu, wie sich der Emissionsgrad ändern lässt, finden Sie in Abschnitt 13.3 Parametermenü unter dem Menüpunkt Emissionsgrad sowie 13.6 „Einstellungen“ unter dem Menüpunkt „Emissionsgrad“. In Abschnitt 16. „Emissionsgrad“ finden Sie außerdem eine Liste mit den Werten jener Gegenstände, deren Oberflächentemperaturen am häufigsten gemessen werden.

11.4 Aufnehmen eines Foto / Video

11.4.1 Foto

Drücken Sie die Fototaste (B), um das auf dem Display (C) angezeigte Wärmebild mitsamt den dazugehörigen Temperaturdaten festzuhalten.

Um das Bild zu speichern drücken die OK Taste (G).

Möchten Sie das Bild verwerfen, drücken Sie nochmals auf die Fototaste (B).

11.4.2 Video

Drücken und halten Sie die Fototaste (B) ca. 2 Sekunden um das auf dem Display (C) angezeigte Wärmebild mitsamt den dazugehörigen Temperaturdaten festzuhalten.

Zum Beenden der Aufnahme drücken Sie erneut die Fototaste (B).

12 Menüführungen

Taste Funktion
Taste OK (G)	■Durch Drücken dieser Taste rufen Sie das Menü und die entsprechenden Untermenüs auf.■Mit einem Druck auf diese Taste bestätigen Sie Ihre Auswahl.
Taste ◀(F) Mit einem Druck auf diese Taste navigieren Sie nach links.
Taste ▶(H) Mit einem Druck auf diese Taste navigieren Sie nach rechts.
Taste Ein/Aus (A) Durch Drücken dieser Taste gelangen Sie zurück in das vorherige Menü.

°C M E=0.95 13:58 S: 16.6 H: 23.6 C: 14.9 25.2 13.3

Galerie: Aufrufen der Bildansicht

Alarm-Einstellung: Einstellungen für Hoch-/Niedrigtemperaturalarm

Parameter: Einstellung der Parameter für die

Berechnung der Temperatur.

Bildmodus: Einstellung der Bildquelle für die Anzeige auf dem LCD der Wärmebildkamera.

Die Seite enthält drei Optionen:

Infrarotbild, visuelles Bild und Fusion.

Palette: Einstellung der Art des Farbbalkens.

Einstellungen: Einstellung von Sprache, Zeit / Datum, Bildschirmhelligkeit

13 Menü-Einstellung

13.1 Galerie

1. Drücken Sie im Hauptmenü die „Links ◀ (F) / Rechts ▶ (H) “-Taste, um „Galerie“ hervorzuheben.
2. Drücken Sie zum Bestätigen kurz die OK Taste (G).
3. Drücken Sie kurz die Einschalttaste (A), um das Menü auszublenden.
4. Mit den „Links ◀ (F) / Rechts ▶ (H) “-Tasten können Sie zum gewünschten Bildschirmfoto / Video navigieren.
5. Drücken Sie anschließend auf OK (G), um das entsprechende Bild auszuwählen. In diesem Untermenü können Sie das Bild bearbeiten (Parameter/Bildmodus/Palette)

Sehen Sie die folgenden Punkte 13.3 / 13.4 /13.5

Wählen Sie das Save-Symbol aus, um die Änderungen zu speichern.

Wählen Sie das x-Symbol, um die Änderungen zu verwerfen.

13.2 Alarm

Drücken Sie im Hauptmenü die „Links ◀ (F) / Rechts ▶ (H)“-Taste, um „Alarm“ hervorzuheben. Drücken Sie zum Bestätigen kurz die OK Taste (G). In diesem Untermenü können Sie den unteren sowie oberen Alarm einstellen.

Betätigen Sie hierfür die „Links ◀ (F) / Rechts ▶ (H)“ -Taste und bestätigen das mit der OK Taste (G).

Drücken Sie kurz die Ein-/Aus-Taste (A), um das Alarmeinstellungsmenü zu verlassen.

13.3 Parametermenü

Drücken Sie im Hauptmenü die „Links ◀ (F) / Rechts ▶ (H)“-Taste, um „Parameter“ hervorzuheben. Drücken Sie dann kurz die OK Taste (G) Das Untermenü „Parameter“ wird angezeigt.

In diesem Untermenü können Sie mit den „Links ◀ (F) / Rechts ▶ (H) “-Taste navigieren und mit der OK Taste (G) dieses Menü aufrufen. Folgende einstellen können gemacht werden:

13.3.1 Umgebungstemperatur

Die Umgebungstemperatur beeinflusst die Messung der Wärmebildkamera. Sie kann zwischen -10 und 50 Grad liegen.

13.3.2 Reflexionstemperatur

Die Reflexionstemperatur ist wichtig für die radiometrische Temperaturmessung. Die Wärmebildkamera verfügt über eine Temperaturkompensation für die Reflexionstemperatur. Um eine genauere Temperaturmessung zu erhalten, muss die Reflektionstemperatur genau eingestellt werden. In den meisten Fällen ist die die reflektierte Temperatur mit der Umgebungstemperatur identisch.

Nur wenn sich Objekte mit starken Emissionen mit viel höherer Temperatur in der Nähe des zu messenden Objekts befinden, muss die reflektierte Temperatur eingestellt werden.

13.3.3 Luftfeuchtigkeit

Wassertropfen in der Luft können Infrarotstrahlen absorbieren. Die feuchte Luft kann die Genauigkeit der Temperaturmessung beeinträchtigen. Die Kompensation der Luftfeuchtigkeit kann zwischen 0 % und 100 % eingestellt werden.

13.3.4 Infrarot-Kompensation

Bei der Delta-Temperatur wirkt sich der Wert der Delta-Temperatur direkt auf die Messung aus.

13.3.5 Entfernung

Es gibt viele Stoffe in der Luft, die Infrarotstrahlen absorbieren können. Daher wird die Infrarotstrahlung des Objekts mit zunehmender Entfernung abgeschwächt. Die Entfernung kann von 0 - 2000 Metern eingestellt werden.

13.3.6 Emissionsgrad

Hier kann der Emissionsgrad des Objekts eingestellt werden. Der Wertebereich liegt zwischen 0,01 und 1,00. Siehe auch 16. Emissionsgrad

Drücken Sie kurz die Ein-/Aus-Taste (A), um das Untermenü bzw. Parametereinstellungsmenü zu verlassen.

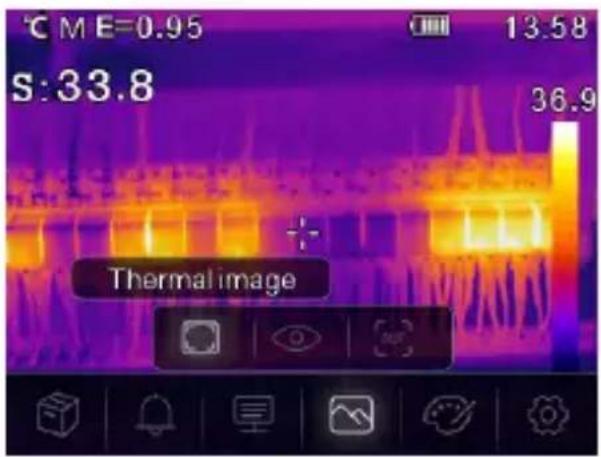

13.4 Bildmodus

Drücken Sie im Hauptmenü die „Links ◀ (F) / Rechts ▶ (H) “-Taste bis das Symbol „Bildmodus“ hervorgehoben ist. Drücken Sie kurz die OK Taste (G), um das Untermenü aufzurufen, dass drei Bild Modi enthält.

☐ Thermal image: zeigt nur das Infrarotbild an

Kamera: zeigt nur das sichtbare Bild an

AUF: Automatischer Fusionsmodus, vergleicht die Temperatur im mittleren Bereich mit dem Vollbild Das Gerät berechnet automatisch das Mischungsverhältnis von Infrarot- und sichtbaren Bildern.

Drücken Sie kurz die Ein-/Aus-Taste (A), um das Menü „Bildmodus“ zu verlassen.

13.5 Palette

Drücken Sie im Hauptmenü die „Links ◀ (F) / Rechts ▶ (H) “-Taste, um „Palette“ hervorzuheben. Drücken Sie zum Bestätigen kurz die OK Taste (G) um das Untermenü aufzurufen. In diesem Untermenü können Sie die Falschfarbendarstellung der angezeigten oder aufgenommenen Infrarotbilder ändern. Für spezifische Anwendungen stehen verschiedene Paletten zur Verfügung. Die Standardpaletten bieten eine gleichmäßige, lineare Farbdarstellung, die eine optimale Darstellung von Details ermöglicht.

Standardpalette

Das Untermenü enthält 8 Auswahlmöglichkeiten

Eisen

Regen- bogen

Weiß heiß

Schwarz heiß

Braun heiß

Blau Rot H

iß kalt Feder

(No text)

Mit der „Links ◀ (F) / Rechts ▶ (H) “-Taste können Sie die Palette auswählen.

Drücken Sie kurz die Ein-/Aus-Taste (A), um das Paletten-Einstellungsmenü zu verlassen.

13.6 Einstellungen

Drücken Sie im Hauptmenü die „Links ◀ (F) / Rechts ▶ (H)“-Taste, um „Setting“ zu markieren. Drücken Sie dann kurz die OK Taste (G) um das Untermenü anzuzeigen.

Zum Verlassen des Einstellungsmenüs drücken Sie kurz die Ein-/Aus-Taste (A).

Folgende Einstellen sind möglich:

13.6.1 Geräteeinstellung

Es gibt sieben Unterpunkte in den Geräteeinstellungen. Drücken Sie die „Links ◀ (F) / Rechts ▶ (H)“-Taste, um zur nächsten Seite zu gelangen, oder gehen Sie zur vorherige Seite.

USB-Modus

- PC-Verbindung: Stellen Sie das Gerät als Massenspeicher-Modus ein, wenn Sie das Gerät mit einem USB-Kabel an den PC anschließen.

Die Wärmebildkamera wird als Massenspeicher angezeigt.

- PC-Kamera: Stellen Sie das Gerät als UVC-Kameramodus ein, wenn Sie das Gerät mit einem USB-Kabel an den PC anschließen. Die Wärmebild-kamera wird als Kamera angezeigt.

Taschenlampe

Sie können die LED durch Drücken der OK Taste (G) ein-/ausschalten.

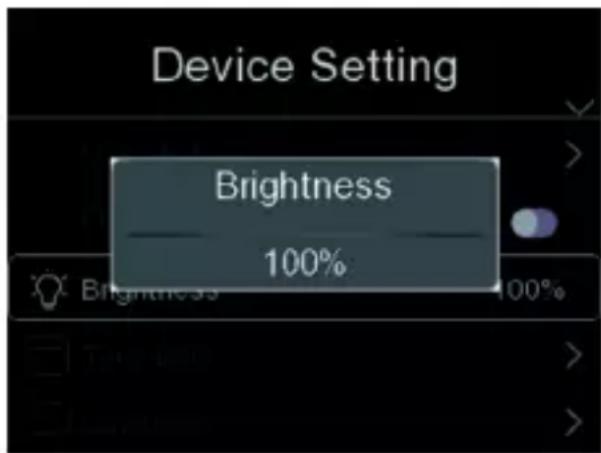

Helligkeit

Zum Ändern der Bildschirmhelligkeit betätigen Sie die OK Taste (G). Mit der „Links ◀ (F) / Rechts ▶ (H)“-Taste können Sie die gewünschte LCD-Helligkeit einstellen.

Zum Ändern der Einstellung betätigen Sie die OK Taste (G). Navigieren Sie mit den Tasten „Links ◀ (F) / Rechts ▶ (H)“ um den Wert des Elements einzustellen.

Zum Ändern der Einstellung betätigen Sie die OK Taste (G). Betätigen Sie die „Links ◀ (F) / Rechts ▶ (H)“-Taste, um die gewünschte Sprache auszuwählen.

Language English Deutsch Español Français Italiano

Automatische Abschaltung

Es gibt vier Optionen im Menü für die automatische Abschaltung, wie folgt: „AUS“, „5Min“, „10Min“, „15Min“, „30Min“. Wählen Sie die gewünschte Zeit für die automatische Abschaltung aus oder deaktivieren Sie die automatische Abschaltung, indem Sie „AUS“ wählen.

Auto Power Off OFF 5Min 10Min 15Min 30Min

Info

Das Info-Menü enthält alle Produktinformationen, wie z. B.: Software-Version, Seriennummer und so weiter.

About Model WBP-110 Serial Number 220110402 Software V2.97 Storage 3.5G

13.6.2 Messeinrichtung

Es gibt acht Optionen im Menü Messeinstellungen:

Max/Min Temperatur aktivieren

Drücken Sie die „Links ◀ (F) / Rechts ▶ (H)“-Taste, um Max Temp./Min Temp. zu markieren und drücken Sie dann die „OK“-Taste (G), um die Max/Min-Punktmessung zu aktivieren / deaktivieren.

Entfernungseinheit

Schalten Sie die Entfernungseinheit zwischen "m" und "ft" um, "m" bedeutet Meter, ft bedeutet Fuß.

$$ 1 (\mathrm{ft}) = 0, 3 0 4 8 (\mathrm{m}); $$

$$ 1 (m) = 3. 2 8 0 8 3 9 9 (f t) $$

Temperatur-Einheit

Wählen Sie die Temperatureinheit °C, °F und K aus.

Umrechnungsbeziehung: °F=1.8*°C+32, K=273.15+°C.

Temp. Unit Celsius (°C) Fahrenheit (°F) Kelvin (K)

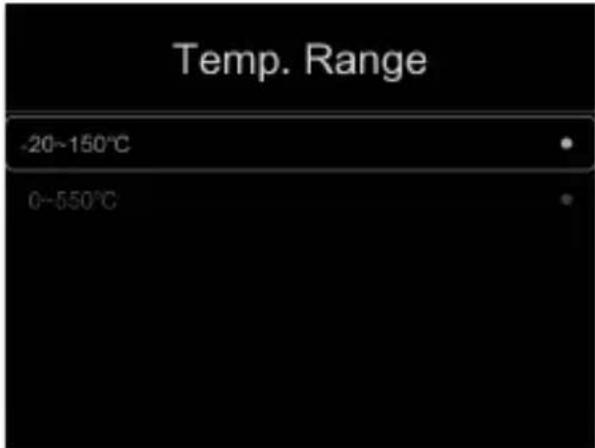

Temperaturbereich

Für die Temperaturmessung stehen die Bereiche „-20\~150°C“ und „0\~550°C“ zur Auswahl. Die Überschneidungstemperatur der beiden Bereiche ist genauer, wenn Sie „-20\~150°C“ wählen.

Temp. Range -20~150°C 0~550°C

Emissionsgrad

Sie können den Emissionsgrad anhand der hinterlegten Tabelle schnell einstellen:

In diesem Menü können folgende Alarm-Modi einstellen

Aus / Über Alarm / Unter Alarm / Zonenalarm

13.6.3 Zurücksetzen

Speicher formatieren

Die Funktion „Speicher formatieren“ formatiert die gesamte Bildergalerie, die Geräteeinstellungen werden davon nicht beeinflusst.

Werkseinstellung

Die Werkseinstellungen der Wärmebildkamera lauten wie folgt:

Punkt Parameter Wert
Messung Center Spot	MessungHot-Spot-MessungCold-Spot-Messung	einausaus
Messparameter Emissionsgrad		0.9525°C
Bild Modus	PaletteEinstellung	InfrarotEisenAutomatisch
Systemeinstellung SpracheLampe		Englischaus

14 Bildanpassung

Es gibt drei Arten von Modi für die Bildanpassung: Hisgram, Auto und Manual.

Drücken Sie kurz die Ein/Aus-Taste (A) um in den normalen Messmodus zu gelangen und die Untermenüs auszublenden.

Durch Drücken der Taste „Rechts ▶ (H)“ können Sie in den manuellen Modus zu wechseln.

In diesem Modus können Sie durch langes drücken der Taste „Links ◀ (F)“ den Min Pegel bzw. durch langes drücken der Taste „Rechts ▶ (H)“ den Max-Pegel einstellen.

Drücken Sie kurz die „Links ◀ (F) / Rechts ▶ (H)“-Taste, um den gewünschten Wert einzustellen.

Mit der Ein/Aus-Taste (A) können Sie das Untermenü verlassen

14.2 Auto-Modus und Histogramm-Modus

Auto-Modus: Füllstand und Spanne werden durch das Wärmebild der Mindesttemperatur und maximale Temperatur bestimmt. Der Zusammenhang zwischen Temperatur und Farbe ist linear.

Histogramm-Modus: Das Wärmebild wird durch den Histogramm-Algorithmus verbessert. Der Zusammenhang zwischen Temperatur und Farbe ist nicht linear. Einige Teile des Bildes werden verbessert.

15 Software

Laden Sie die Software von www.conrad.com/downloads herunter.

Verwenden Sie die Software, um Dateien zu verwalten, Bilder zu markieren und Daten zu analysieren.

Verbinden Sie das Gerät mit Ihrem Computer, indem Sie ein Ende des beiliegenden USB-Kabels an den USB-C® Anschluss (E) (unter der Abdecklasche) des Geräts und das andere Ende an einen freien USB-A-Anschluss Ihres Computers schließen.

16 Emissionsgrad

Berücksichtigen Sie bei der Verwendung der Wärmebildkamera stets das Emissionsvermögen der Oberfläche, auf die der Temperatursensor gerichtet ist.

Das Emissionsvermögen bzw. der Emissionsgrad ist ein Maß dafür, wie gut ein Objekt die darauf auftreffende Wärme abstrahlt, und hat erheblichen Einfluss auf die Genauigkeit bei der Temperaturmessung der von diesem Objekt reflektierten Wärme.

Die den Emissionsgrad bestimmenden Werte reichen von 0 (reflektiert die gesamte Wärmeenergie) bis 1.0 (absorbiert und gibt die die gesamte Wärmeenergie wieder ab).

Ein Gegenstand kann sich also beim Reflektieren einer in dessen Nähe befindlichen Wärmequelle kühl anfühlen, aber als heißer Gegenstand dargestellt werden. Oder er kann sich warm anfühlen, aber im Vergleich zu anderen Gegenständen mit derselben Oberflächentemperatur kühler dargestellt werden.

Emissionsgrade häufig vorkommender Objekte

Material Emissionsgrad
Wasser 0,96
Rostfreier Stahl 0,14
Aluminiumblech 0,09
Asphalt 0,96
Beton 0,97
Gusseisen 0,81
Gummi 0,95
Holz 0,85
Ziegelstein 0,75
Klebeband 0.96
Messingplatte 0.06
Menschliche Haut 0.98
PVC-Kunststoff 0.93
Polycarbonat 0.80
Oxidiertes Kupfer 0.73
Rost	0.80
Farbe 0.90
Boden	0.93

17 Reinigung und Pflege

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  – Tauchen Sie das Produkt nicht in Wasser und setzen Sie es nicht Nässe oder erhöhter Feuchtigkeit aus.

Trennen Sie das Produkt vor der Durchführung etwaiger Reinigungsarbeiten stets von der Stromversorgung, indem Sie das USB-C® Kabel abziehen.

Die Kamera kann feucht mit einem Lappen oder Schwamm gereinigt werden.

18 Entsorgung

Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

19 Technische Daten

Ladespannung....5 V/DC über USB

Temperaturbereich ....-20 bis +150 °C / 0 bis 550 °C

Messgenauigkeit ....±2 °C oder 2 % (Umgebungstemperatur 10 bis 35°C Objekttemperatur > 0°C )

Auflösung 0,1 °C

Emissionsgrad 0.01 bis 1.00

NETD 50 mk

Auflösung des IR-Sensors .....160 x 120 Bolometer (Matrix)

Bildfrequenz ......25 Hz

FOV 34^ × 23^

Display 2,8" / 320 x 240 Pixel

Bildmodie....IR-Bild, Visuelles Bild, Auto-Fusion

Farbpaletten ....Eisen, Regenbogen, Weiß heiß, Schwarz heiß, Braun heiß, Blau Rot, Heiß Kalt, Feder

Bildformat ......JPG 320 x 240 Pixel und Hir (für die Analyse)

Videoformat ......MPEG-4, 320 x 240 @ 30 fps

Speicher . 3,5 GB EMMC eingebaut / microSD-Karte mit max. 32 GB

Unterstützte Betriebssysteme ...Windows® 7 oder aktueller (32 / 64 Bit)

Abschaltautomatik ......Aus, 5, 10,15, 30 Min.

Sturzsicher von ....max. 2 m

Betriebsbedingungen...... -15 bis +50 °C, 10 bis 90 % rF (nicht kondensierend)

Lagerbedingungen ...... -40 bis +70 °C, 10 bis 90 % rF (nicht kondensierend)

Abmessungen (L x B x H)....90 x 85 x 25 mm

Gewicht 168 g

1 Table of contents

Suisse: www.conrad.ch

19 Technische gegevens

Oplaadspanning ....5 V/DC via USB
