BEDIENUNGSANLEITUNG WBP-90 VOLTCRAFT

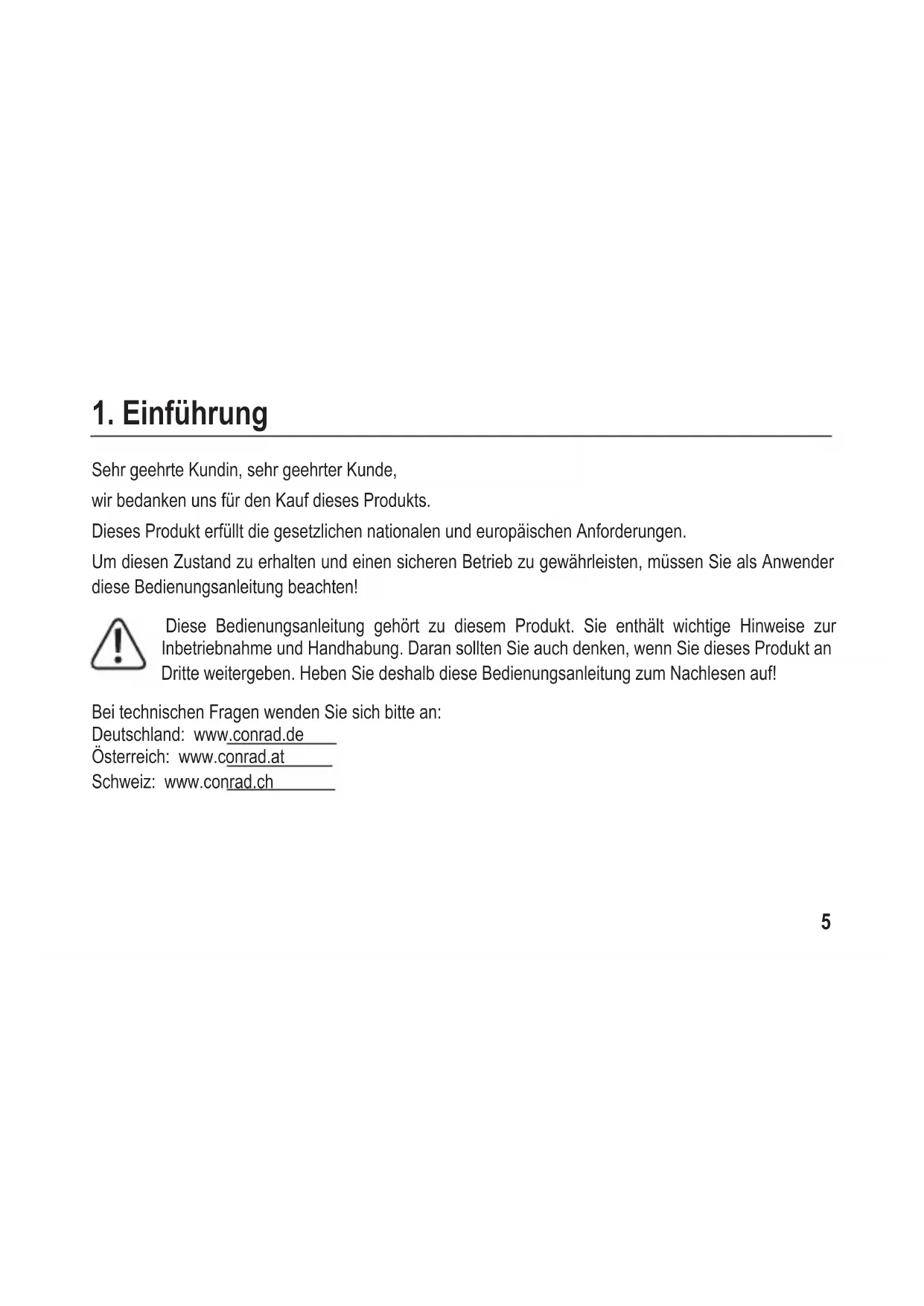

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch

52. Symbol-Erklärung

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

3. Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um eine Wärmebildkamera im Taschenformat. Es ist unter anderem für das Erkennen verborgener Wärmestaus, Energieverluste, baulicher Mängel, Rohrverstopfungen, HLK-Störungen und anderer Schwachstellen vorgesehen, die sich durch Darstellung eines Wärmebildes aufzeigen lassen. Das Gerät ist so konzipiert, dass es Temperaturen von bis zu 400 °C präzise messen und die Ergebnisse in Echtzeit auf einem LC-Display anzeigen kann. Die gewonnenen Daten lassen sich zudem aufzeichnen und auf einer microSD-Karte speichern. Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Darüber hinaus kann eine unsachgemäße Verwendung zu weiteren Gefahren führen. 6LesenSiesichdieBedienungsanleitungsorgfältigdurchundbewahrenSiesiesicherauf.ReichenSiedas Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. AlleRechtevorbehalten.

• MicroSD-Karte mit 32 GB Speicherkapazität

• Bedienungsanleitung 1Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunteroderscannenSiedenabgebildetenQR-Code.BefolgenSiedieAnweisungen auf der Webseite.

75. Ausstattung und Funktionen

• Alarmfunktion für hohe und niedrige Temperaturen

6. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemeines

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Luftfeuchtigkeit, Feuchtigkeit, brennbaren Gasen, Dampf und Lösungsmitteln. 8• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Wenden Sie sich an einen Fachmann, sollten Sie sich in Bezug auf die Arbeitsweise, die Sicherheit oder das Anschließen des Gerätes unsicher sein.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal. b) LiPo-Akkus

• Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.

• Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr! Die Hülle des LiPo-Akkus besteht nicht wie bei herkömmlichen Batterien/Akkus (z. B. des Typs AA oder AAA) aus einem dünnen Blech, sondern nur aus einer empndlichenKunststofffolie. 9• Schließen Sie die Kontakte/Anschlüsse des Akkus niemals kurz. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions-undBrandgefahr!

• Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.

• Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.

• Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberäche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

107. Bedien- und Anzeigeelemente

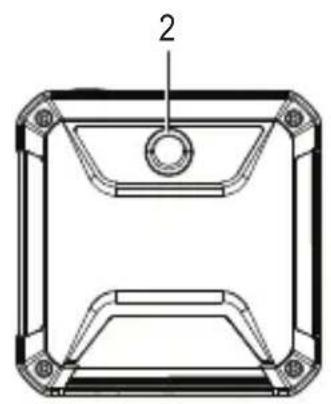

D E F G H K L M I J 11Wärmebildkamera 1 Display 2 Thermosensor 3 ◄:Links:TastefürTemperaturkalibrierung 4 OK: Auswahltaste 5 ►:Rechts:TastefürschnelleErfassungvon Wärmeunterschieden 6 LED-Ladeanzeige 7 Micro-USB-Anschluss (Ladeanschluss/ Datenübertragung) 8 Stativbefestigung 9 MicroSD-Kartenschacht 10 Ein/Aus-Taste (zum EIN-/AUSSCHALTEN gedrückt halten) 11 Aufnahme eines Bildschirmfotos/Zurück-Taste Anzeigeelemente im Display A Gemessene Temperatur B Anzeigebereich des Wärmebildes C Ladezustand des Akkus D Auswahl der Temperatureinheit E Optionen zur Temperaturerfassung F Auswahl der Farbpalette G Aufrufen gespeicherter Bilder/Daten H Allgemeine Einstellungen I Indikator für niedrige Temperaturverfolgung J Hohe Temperatur K Indikator für niedrige Temperaturverfolgung L Zentraler Punkt M Niedrige Temperatur

128. Vorbereitung zur

Verwendung a) Auaden des Akkus

• Öffnen Sie zunächst die mit der -Markierung versehene Abdecklasche, um den Micro-USB-Anschluss (7) freizulegen.

• Schließen Sie nun ein Ende des beiliegenden USB-Kabels an den Micro-USB-Anschluss des Geräts und das andere Ende an eine geeignete USB-A-Stromversorgung an.

• Der Ladezustand des Akkus wird Ihnen daraufhin sowohl über die LED-Ladeanzeige (6) als auch auf dem Display (1) angezeigt. Ladevorgang läuft (rot)/Akku vollständig geladen (grün) b) MicroSD

• Öffnen Sie zunächst die mit der -Markierung versehene Abdecklasche, um den microSD- Kartensteckplatz (9) freizulegen.

• Setzen Sie nun eine microSD-Karte ein und achten Sie dabei darauf, dass die Ausrichtung mit der Abbildung auf der Abdeckung übereinstimmt. Bei korrekter Ausführung hören Sie ein Klicken.

• Verschließen Sie die Abdeckung wieder. Möglicherweise müssen Sie das Gerät noch einmal aus- und wieder einschalten, bevor es die SD-Karte ordnungsgemäß erkennt. Vor der ersten Verwendung muss die SD-Karte formatiert werden. Weitere Informationen dazu nden Sie in Abschnitt 11. e) „Einstellungen“ unter dem Menüpunkt „Format SD“ und in Abschnitt 16. „Technische Daten“.

a) Ein-/Ausschalten Halten Sie die Ein/Aus-Taste (10) gedrückt, um das Gerät ein- bzw. auszuschalten. b) Temperaturkalibrierung Wird der Temperatursensor bei unterschiedlichen Umgebungstemperaturen verwendet, kann dies zu einer Beeinträchtigung der Messgenauigkeit führen. Führen Sie deshalb eine Sensorkalibrierung durch, indem Sie das Gerät durch einen Druck auf die Ein/Aus-Taste (10) einschalten und dann die linkePfeiltaste◄(3) betätigen. Auf dem Display erscheint kurz darauf die Meldung „calibrating“ und weist Sie darauf hin, dass die Kalibrierung abgeschlossen ist. c) Festlegen des Emissionsgrades Um möglichst genaue Temperaturmesswerte zu erhalten, ist es von entscheidender Bedeutung, einen Emissionsgrad zu wählen, der dem EmissionsvermögenderzumessendenOberäche entspricht. Informationen dazu, wie sich der Emissionsgrad ändern lässt, nden Sie in Abschnitt 11. e) „Einstellungen“ unter dem Menüpunkt „Emissionsgrad“. In Abschnitt 13. „Emissionsgrad“ nden Sie außerdem eine Liste mit den Werten jener Gegenstände,derenOberächentemperaturenam häugstengemessenwerden. d) Aufnehmen eines Bildschirmfotos Drücken Sie die Taste zur Aufnahme eines Fotos (11), um das auf dem Display (1) angezeigte Wärmebild mitsamt den dazugehörigen Temperaturdaten festzuhalten. 14• Möchten Sie das Bild speichern, drücken Sie dierechtePfeiltaste►(5).

• Möchten Sie das Bild verwerfen, drücken Sie dielinkePfeiltaste◄(3). Es wird empfohlen, nicht mehr als 5000 Bilder zu speichern, da es andernfalls zu einer Beeinträchtigung der Geschwindigkeit kommt, mit der die Bilder gespeichert werden.

• Durch Drücken dieser Taste rufen Sie das Menü und die entsprechenden Untermenüs auf.

• Mit einem Druck auf diese Taste bestätigen Sie Ihre Auswahl.

Mit einem Druck auf diese Taste navigieren Sie nach links.

Mit einem Druck auf diese Taste navigieren Sie nach rechts. Zurück (11) Durch Drücken dieser Taste gelangen Sie zurück in das vorherige Menü. Gespeicherte Bilder Einstellungen 1511. Menü-Einstellungen a) Auswahl der Temperatureinheit Navigieren Sie zum Menü , das zur Auswahl der Temperatureinheit (D) vorgesehen ist, und wählen Sie zwischen den Maßeinheiten °C und °F. b) Mittelpunktposition und Erfassung hoher/tiefer Temperaturen Navigieren Sie zum Menü , dass die Einstellungen zur Temperaturerfassung (E) beinhaltet. Hier haben Sie die Möglichkeit, entweder nur eine oder beide Einstellungen gleichzeitig zu aktivieren.

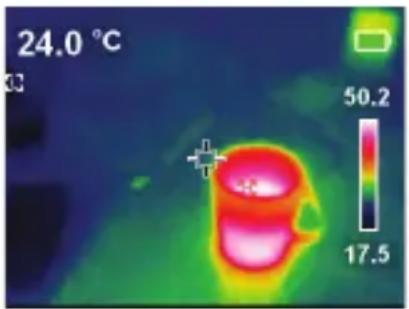

• Mittelpunkt : Bei dem Zielpunkt in der Mitte des Displays handelt es sich um die Stelle, an der die Temperatur gemessen wird. Der aktuelle Messwert wird in der oberen linken Ecke des Displays angezeigt.

• Erfassung hoher/niedriger Temperaturen : Die Darstellung des jeweils höchsten und niedrigsten Temperaturwerts erfolgt dynamisch und durch entsprechende Anzeigen auf dem Display: [H] Hoch, [L] Niedrig Der Balken auf der rechten Seite des Displays zeigt jeweils den höchsten und niedrigsten gemessenen Temperaturwert an und ordnet jedem Temperaturbereich eine entsprechende Farbe zu. 16c) Auswahl der Farbpalette

• Navigieren Sie zum Menü , das zur Auswahl der Farbpalette (F) vorgesehen ist, und wählen Sie zwischen der Darstellung in Eisenrot, RegenbogenfarbenundGraustufen.

• Sollte sich die Farbpalette nicht ändern, ist möglicherweise die Einstellung „Schnelle Erfassung von Wärmeunterschieden“ aktiviert (siehe unten). Bei der schnellen Erfassung von Wärmeunterschieden wird der sichtbare Kontrast zwischen hohen und niedrigen Temperaturen stark erhöht. Drücken Sie, während die Menüleiste nicht eingeblendet ist, auf die rechte Pfeiltaste ► (5), um zwischen der aktuell ausgewählten Farbpalette und der „schnellen Erfassung von Wärmeunterschieden“ umzuschalten. 17d) Aufrufen gespeicherter Bildschirmfotos/Bilddaten Navigieren Sie zum Menü , über das sich die gespeicherten Bilder aufrufen lassen (G), und verwendenSiediePfeiltasten◄/►,umzudemgewünschtenBildschirmfotozunavigieren.DrückenSie anschließend auf OK (4), um das entsprechende Bild auszuwählen.

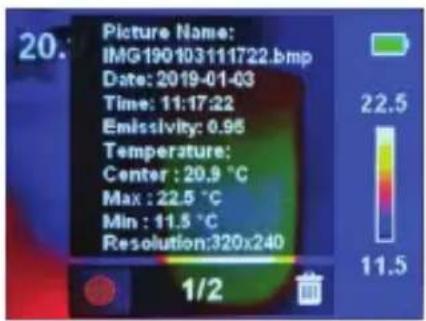

• Wählen Sie das -Symbol, um die dazugehörigen Bilddaten einzublenden.

• Wählen Sie das -Symbol, um das ausgewählte Bild zu löschen.

• Drücken Sie nun entweder die ►-Taste, um den Löschvorgang zu bestätigen, oder die◄-Taste,umdasBildzubehalten. 18e) Einstellungen

• Navigieren Sie zum Menü , das die allgemeinen Einstellungen (H) beinhaltet, und rufen Sie es auf, indem Sie auf OK drücken.

• VerwendenSienundiePfeiltasten◄/►,umzurgewünschtenEinstellungzugelangen.

• Mit einem Druck auf OK bestätigen Sie Ihre Auswahl und über die Zurück-Taste (11) gelangen Sie wieder in das Einstellungsmenü zurück. Menüpunkt Beschreibung Temp Bar Legen Sie fest, ob der Balken für die Anzeige hoher/niedriger Temperaturen, der sich aufderrechtenSeitedesDisplaysbendet,ein-oderausgeblendetwerdensoll. Time&Date Stellen Sie das Zeitformat, das Datum und die Uhrzeit ein. 19Menüpunkt Beschreibung Emissivity Ändern Sie den Wert des Emissionsgrades (0,01 bis 0,99). Der ab Werk eingestellte Standardwert beträgt 0,95. Um möglichst genaue Temperaturmesswerte zu erhalten, ist es von entscheidender Bedeutung, einen Emissionsgrad zu wählen, der dem EmissionsvermögenderzumessendenOberächeentspricht.EineListe mitdenWertenjenerGegenstände,derenOberächentemperaturenam häugstengemessenwerden,ndenSieinAbschnitt12.„Emissionsgrad“ ndenSieaußerdemeineListemitdenWertenjenerGegenstände,deren Oberächentemperaturenamhäugstengemessenwerden. Auto Power Off

• Legen Sie einen Zeitraum (5, 10, 30 min) fest, nachdem sich das Gerät automatisch ausschalten soll.

• Wählen Sie die Option „Off“, wenn Sie Abschaltautomatik deaktivieren möchten. Brightness Passen Sie Helligkeit des Displays an (niedrig, mittel, hoch). 20Menüpunkt Beschreibung HI/LO alert

• Aktivieren/Deaktivieren Sie die Alarmfunktion für hohe bzw. niedrige Temperaturen.

• Legen Sie die Temperaturschwellen fest, die zur Alarmauslösung führen. Bei Erreichen eines Schwellenwerts wird das jeweilige Warnsymbol auf dem Display angezeigt: H = Hoch, L = Niedrig. Local Info Lassen Sie sich hierüber die verbleibende Speicherkapazität (in MB) der eingesetzten SD-Karte anzeigen. Recovery Setzen Sie sämtliche Einstellungen auf die Werkseinstellungen zurück. Format SD Leiten Sie die Formatierung der SD-Karte ein. Vergewissern Sie sich stets, dass alle wichtigen Dateien vor der Formatierung gesichert wurden. Beim Formatieren der SD-Karte werden alle darauf gespeicherten Bilder und sonstigen Dateien unwiderruich gelöscht. 2112. Software

• Laden Sie die Software von www.conrad.com/downloads herunter.

• Verwenden Sie die Software, um Dateien zu verwalten, Bilder zu markieren und Daten zu analysieren.

• Verbinden Sie das Gerät mit Ihrem Computer, indem Sie ein Ende des beiliegenden USB-Kabels an den Micro-USB-Anschluss (7) des Geräts und das andere Ende an einen freien USB-A-Anschluss Ihres Computers schließen. 2213. Emissionsgrad Berücksichtigen Sie bei der Verwendung der Wärmebildkamera stets das Emissionsvermögen der Oberäche,aufdiederTemperatursensorgerichtetist. Das Emissionsvermögen bzw. der Emissionsgrad ist ein Maß dafür, wie gut ein Objekt die darauf auftreffendeWärmeabstrahlt,undhaterheblichenEinussaufdieGenauigkeitbeiderTemperaturmessung dervondiesemObjektreektiertenWärme. DiedenEmissionsgradbestimmendenWertereichenvon0(reektiertdiegesamteWärmeenergie)bis1 (absorbiert und gibt die die gesamte Wärmeenergie wieder ab). EinGegenstandkannsichalsobeimReektiereneinerindessenNähebendlichenWärmequellekühl anfühlen, aber als heißer Gegenstand dargestellt werden. Oder er kann sich warm anfühlen, aber im VergleichzuanderenGegenständenmitderselbenOberächentemperaturkühlerdargestelltwerden. 23Emissionsgrade häug vorkommender Objekte Material Emissionsgrad Material Emissionsgrad Holz 0,85 Schwarzes Papier 0,86 Wasser 0,96 Polykarbonat 0,80 Ziegelstein 0,75 Beton 0,97 Edelstahl 0,14 Kupfer,oxidiert 0,78 Klebeband 0,96 Gusseisen 0,81 Klebeband 0,09 Rost 0,80 Kupferblech 0,06 Gipskarton 0,75 Dunkles Aluminium 0,95 Farbe 0,90 Menschliche Haut 0,98 Gummi 0,95 Asphalt 0,96 Erde 0,93 Material PVC 0,93 2414. Pege und Reinigung Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Trennen Sie das Produkt vor der Durchführung etwaiger Reinigungsarbeiten stets von der Stromversorgung, indem Sie das USB-Kabel abziehen.

• VerwendenSiezumReinigendesProduktseintrockenes,faserfreiesTuch. 2515. Entsorgung Dieses Symbol muss auf allen in der EU in Verkehr gebrachten Elektro- und Elektronikgeräten angebracht sein. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner LebensdauernichtalsunsortierterRestmüllentsorgtwerdendarf. Besitzer von Elektro- und Elektronik-Altgeräten müssen diese getrennt vom unsortierten Hausmüll entsorgen. Aufgebrauchte Batterien, nicht länger verwendete Akkus, die nicht fest in Elektro- und Elektronik-Altgeräten verbaut sind, und Leuchtmittel, die zerstörungsfrei aus den Elektro- und Elektronik-Altgeräten entnommen werden können, sind von den Endnutzern zerstörungsfrei aus den Elektro- und Elektronik-Altgeräten zu entfernen, bevor sie einer Sammelstelle zugeführt werden. VerkäufervonelektrischenundelektronischenGerätensindgesetzlichverpichtet,Elektro-undElektronik- Altgeräte kostenlos zurückzunehmen. Conrad bietet die folgenden Stellen für eine gebührenfreie Rücknahmean(ausführlichereInformationenaufunsererWebsite):

• Conrad-Niederlassungen

• Conrad-Sammelstellen

• Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder Sammelstellen, die von den Herstellern oder Händlern im Sinne des ElektroG eingerichtet wurden Endnutzer sind dafür verantwortlich, alle persönlichen Daten von dem zu entsorgenden Altgerät zu löschen. Eswirddaraufhingewiesen,dassinanderenLändernbzw.inRegionenaußerhalbDeutschlandsandere AuageninBezugaufdieRückgabeoderdasRecyclingvonElektro-undElektronik-Altgerätengelten. 2616. Technische Daten Ladespannung/-strom ............................ 5 V/DC über USB Akku ....................................................... Li-Po, 3,7 V, 1350 mAh, 4,995 Wh Stromverbrauch im Betrieb .................... 300 mA Temperaturbereich ................................. -20 bis +400 °C Messgenauigkeit .................................... ±3,5 °C oder 3,5 % Auösung ............................................... 0,1 °C Emissionsgrad ....................................... Standard: 0.95 Einstellbereich: 0,01 – 0,99 NETD ..................................................... ≤60mk GeometrischeAuösung(IFOV) ............ 7,3 mrad AuösungdesIR-Sensors ..................... 120x90Bolometer(Matrix) Abschaltautomatik ................................. 5, 10, 30 Min. Farbpaletten .......................................... Eisenrot,Regenbogenfarben,Graustufen FOV ....................................................... 50°(H)x38°(V) 27Bildfrequenz ........................................... ≤25Hz Bild ......................................................... Bitmap(BMP),320x240Pixel Größe des LC-Displays ......................... 48x36mm Speicherkarte ........................................ microSD-Kartemitmax.32GBSpeicherkapazität Betriebshöhe ......................................... 0 – 2000 m Unterstützte Betriebssysteme ................ Windows
