BEDIENUNGSANLEITUNG KDE3-27 KOSPEL

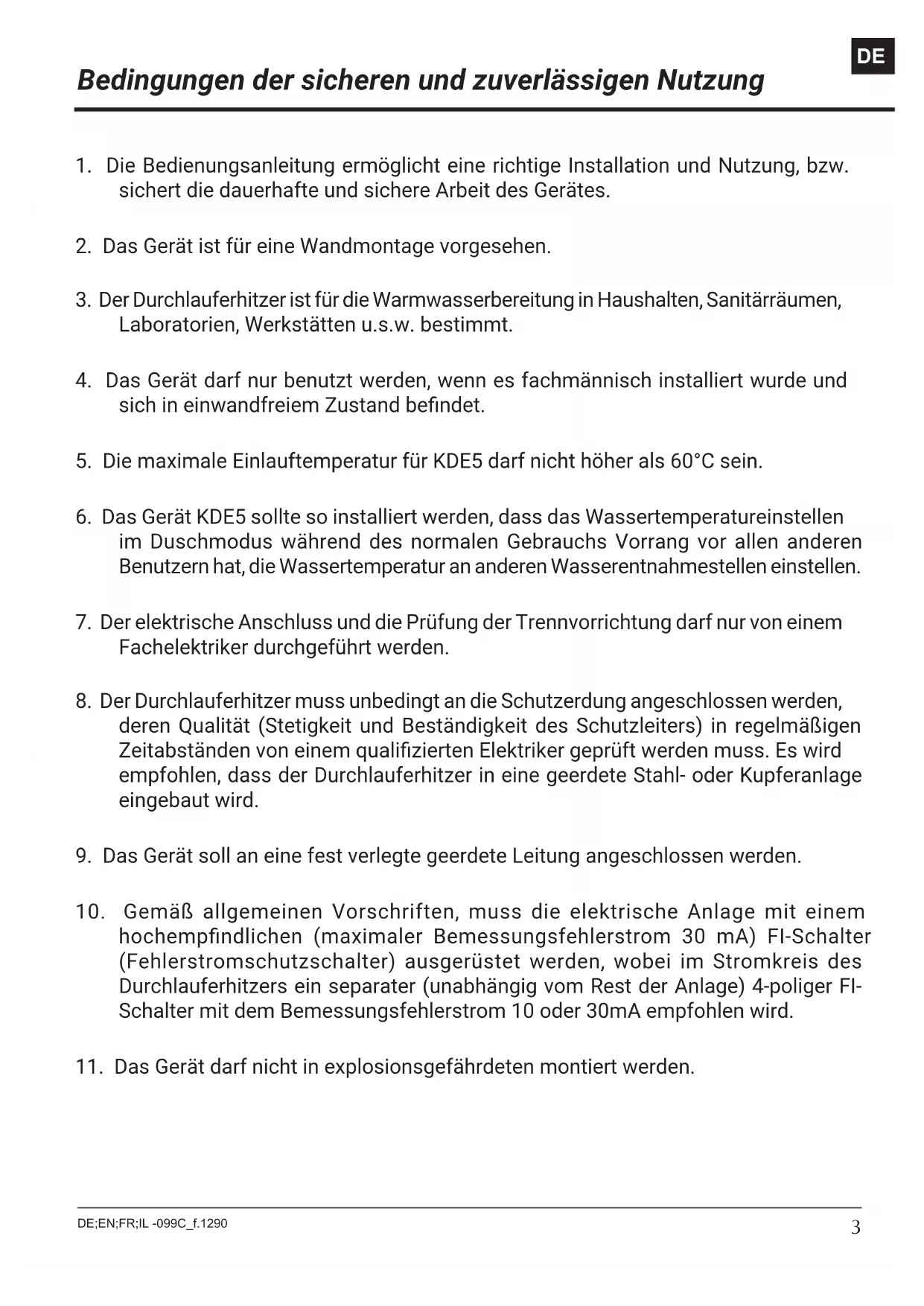

Bedingungen der sicheren und zuverlässigen Nutzung

1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.

sichert die dauerhafte und sichere Arbeit des Gerätes.

2. Das Gerät ist für eine Wandmontage vorgesehen.

3. Der Durchlauferhitzer ist für die Warmwasserbereitung in Haushalten, Sanitärräumen,

Laboratorien, Werkstätten u.s.w. bestimmt.

4. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und

sich in einwandfreiem Zustand bendet.

5. Die maximale Einlauftemperatur für KDE5 darf nicht höher als 60°C sein.

6. Das Gerät KDE5 sollte so installiert werden, dass das Wassertemperatureinstellen

im Duschmodus während des normalen Gebrauchs Vorrang vor allen anderen Benutzern hat, die Wassertemperatur an anderen Wasserentnahmestellen einstellen.

7. Der elektrische Anschluss und die Prüfung der Trennvorrichtung darf nur von einem

Fachelektriker durchgeführt werden.

8. Der Durchlauferhitzer muss unbedingt an die Schutzerdung angeschlossen werden,

deren Qualität (Stetigkeit und Beständigkeit des Schutzleiters) in regelmäßigen Zeitabständen von einem qualizierten Elektriker geprüft werden muss. Es wird empfohlen, dass der Durchlauferhitzer in eine geerdete Stahl- oder Kupferanlage eingebaut wird.

9. Das Gerät soll an eine fest verlegte geerdete Leitung angeschlossen werden.

10. Gemäß allgemeinen Vorschriften, muss die elektrische Anlage mit einem

hochempndlichen (maximaler Bemessungsfehlerstrom 30 mA) FI-Schalter (Fehlerstromschutzschalter) ausgerüstet werden, wobei im Stromkreis des Durchlauferhitzers ein separater (unabhängig vom Rest der Anlage) 4-poliger FI- Schalter mit dem Bemessungsfehlerstrom 10 oder 30mA empfohlen wird.

11. Das Gerät darf nicht in explosionsgefährdeten montiert werden.

12. Das Aufbewahren und Nutzen des Durchlauferhitzers im einem Raum bei

der Temperatur unter 0°C kann zu einer Beschädigung des Geräts führen (im Heizelement bendet sich Wasser) und zum Erlöschen der Gewährleistung.

13. Es muss darauf geachtet werden, dass das Gerät ohne Wasserzulauf nicht

14. Ist das Gerät an die Stromleitung angeschlossen, darf das Gehäuse nicht geöffnet

15. Fehlt ein Wasserlter am Wasserzulaufrohr, kann das zu Beschädigungen am Gerät

16. Die Verkalung an Bestandteilen des Durchlauferhitzers kann zum Verringern vom

Durchuss oder eventuell zur Beschädigung des Geräts führen. Die Beschädigungen aus diesen Gründen unterliegen der Garantie nicht. Sowohl der Durchlauferhitzer als auch die Armatur sollen regelmäßig entkalkt werden, wobei die Häugkeit der Entkalkungen von der Härte des Wassers abhängig ist. Die Ablagerung vom Kalk und Stein kann man teilweise durch Anwenden von Antikalkmagneten am Einlauf vom Kaltwasser begrenzen.

17. Es ist zu beachten, dass das Wasser bei der Temperatur über 40°C ein Gefühl der

Hitze hervorruft (insbesondere bei Kindern), und bei der Temperatur über 50°C Verbrennungen ersten Grades (insbesondere bei kleinen Kindern).

18. Gemäß allgemeinen Vorschriften neue (oder modernisierte) elektrische Anlagen

müssen mit entsprechenden Überspannungssbausteinen ausgerüstet sein, was von besonderer Wichtigkeit bei Gebäuden mit einer Blitzschutzanlage ist. Ein elektronischer Durchlauferhitzer ist ein gegen Überspannungen hochempndliches Gerät und deshalb wird dessen Einbau besonders in neuen (oder modernisierten) elektischen Anlagen empfohlen.

19. Ein Durchlauferhitzer sollte derartig eingebaut sein, dass ein freier Zugang seitens

der Servicefachkräfte möglich ist. Das bezieht sich auch aufs Halten von minimalen Abständen 100mm von Wänden und Decken.DE;EN;FR;IL -099C_f.1290

1. Mit beigefügter Schablone markieren Sie

bitte die Montagestelle.

2. Wasseranschluss und Strom bis zu den

markierten Punkten verlegen.

3. Deckel des Durchlauferhitzers abnehmen.

4. Stromkabel durch die früher geöffnete

Blende einführen und den Durchlauferhit- zer mit den Montageschrauben befestigen.

6. Blende aus dem Kalt- und Warmwasserrohr

des Gerätes entfernen.

7. Den Durchlauferhitzer an die Wasserinstal-

8. Kaltwasserzufuhr öffnen, die Dichtheit der

Wasseranschlüsse prüfen.

9. Das Gerät entlüften (siehe Entlüftung).

10. Prüfen Sie bei der Installation des Durch-

lauferhitzers, ob der Sicherheitsschalter aktiviert ist (gilt nur bei der Erstinbetrieb- nahme des Gerätes).

11. Deckel des Durchlauferhitzers anbringen.

12. Es muss darauf geachtet werden, dass

durch die Öffnungen in der Rückwand nichts mit den stromführenden Teilen in Berührung kommt. Druckbegrenzer a) - Druckbegrenzer ein- schalten b) - Druckbegrenzer ein- geschaltet (Stift einge- drückt) ACHTUNG! Wenn der Sicherheitsschalter während des Betriebs des Geräts ausgelöst wird, wenden Sie sich sofort an den Service. Wieder Aktivierung des Schalters um das Gerät weiterzuverwenden, kann zu schweren Schäden führen.

Achtung! Die Leistungseinstellung soll vor der ersten Inbetriebnahme, bei nicht angeschlossener Stromversorgung, durchgeführt werden. Dies erfolgt durch die entsprechende Einstellung zwei DIP-Schalter (4-fach), die sich auf der Platine benden, durchgefüttert. Als

ist (die Leistungseinstellung) bezeichnet, als

sind andere Einstellungen bezeichnet. Die Aktualisierung der Einstellung des Schalters ist nach der Einstellung der Stromversorgung möglich. Nach der Einschaltung der KDE5 werden die Paneelsoftwareversion (PW...), die Softwareversion (MSP...) und die eingestellte Nennleistung auf dem Bildschirm angezeigt. DIP-Schalter-Einstellungen

• 1, 2 - Nennleistung des Durchlauferhitzers • 3, 4 - Art der HeizpatroneDIP-Schalter-Einstellungen

• 1, 2, 3 - Nicht verstellen! - Werkseinstellung einhalten, • 4 - ON - die Einstellmöglichkeiten im Durchlauferhitzer sind deaktiviert. In diesem Fall wird im Display der KDE5 die festgelegte Temperatur (die vor dem Ausschalten des Durchlauferhitzers eingestellt wurde), Heizmodus und andere Meldungen, die während des Betriebs auftreten können, angezeigt. Auf dem Typenschild des Gerätes bendet sich die Werkseinstellung der Geräteleistung. Wenn Sie die Nennleistung geändert haben, streichen Sie bitte die Werkseinstellung und Kreuzen Sie die gewählte Leistung auf dem Typenschild an.das Weiß Feld deutet auf die Position des DIP-Schalters hin Entlüftung 1. Stromversorgung des Geräts abschalten. 2. Warmwasserhahn der Armatur öffnen und abwarten, bis das Wasser blasenfrei austritt (15 bis 30 Sekunden).3. Energieversorgung einschalten.Umstellung des Betriebsmodus wird ausschließlich von einem autorisierten Servicepartner vorgenommen. Werkseinstellung NORMAL (30 - 60ºC).DE;EN;FR;IL -099C_f.1290

KDE5 Betrieb Der KDE5 ist ein elektronisches Gerät. Der Wasserdurchuss über 2,5 l/min bewirkt automatisch die Einstellung der Heizung. Die Steuerschaltung wählt abhängig von Wasserentnahme, gewünschter Wassertemperatur und Wassereinlauftemperatur die entsprechende Heizleistung. Der Heizbetrieb wird durch den Übergang des Displays vom Standby-Modus in den Betriebsmodus signalisiert, im Display erscheint . Wenn der Durchlauferhitzer die maximale Leistung erreicht, aber zu klein für die gegebenen Betriebsbedingungen ist, wird das blinkende Symbol auf den Display angezeigt. Das Display schaltet vom Stanby-Modus in Betriebsmodus bei jeder Änderung der Einstellungen (z.B. die Taste wird gedrückt oder der Regler gedreht). Der Standby-Modus schaltet nach dem Heizbetrieb oder nach 50 Sek von der letzten Einstellung automatisch ein. Die Blockierung des Gerätes mit einem übergeordneten Signal (NA Eingang) wird mit „GESPERRT” im signalisiert. Tritt ein Fehler ein, dann werden das Symbol und folgende Meldung im Display angezeigt:

• E>T EIN - Einlaufsensor defekt,

• E>T MAX - maximale Temperatur überschritten,

• E>LUFT 1 - Luft im Heizaggregat - (Hardwareerkennung),

• E>LUFT 2 - Luft im Heizaggregat - Steuerungsdetektion. Bei E>T MAX, E>LUFT 1, E>LUFT 2 wird der Heizmodus ausgeschaltet. Besteht die Ursache nicht mehr und der erforderliche Durchuss ist erreicht, schaltet das Gerät in den normalen Betriebsmodus um. Temperatureinstellung Die aktuelle Temperatur wird im Display angezeigt. Durch Drehen nach rechts wird die höhere und durch Drehen nach links die niedrigere Temperatur gewählt. Durch Drücken des Drehknopfes wird eine der voreingestellten Temperaturen gewählt. Es werden folgende gespeicherte Einstellungen gewählt: ECO, Waschbecken, WANNE. Um die voreingestellten Temperaturen zu ändern, beachten Sie bitte die unten beschriebenen Schritte:

• durch Drücken des Drehknopfes die voreingestellte Temperatur wählen,

• den gedrückten Drehknopf anhalten bis die Temperaturanzeige blinkt (circa 3s.),

• durch Drehen eine neue Temperatur einstellen,

• durch Drücken des Drehknopfes die Temperatur bestätigen. Sollte binnen 10 Sek. die eingestellte Temperatur nicht bestätigt werden, schaltet das Gerät in den normalen Modus um, ohne die Temperatur gespeichert zu haben. DE8 Einstellung und Parameteransicht Mit dem Reglerknopf die gewünschte minimale Temperatur einstellen und den Knopf 5 Sekunden lang halten bis im Display „T SOLL” angezeigt wird. Durch Drehen des Reglerknopfs wählt man den gewünschten Wert. Ein Teil der Positionen dient ausschließlich zur Ansicht der Einstellungen (z.B. >T EINLAUF oder >LEISTUNG) und der andere Teil ist für die Konguration des Betriebs zuständig (z.B. Helligkeit oder Auswahl der Menüsprache). Um den Wert zu ändern, sollte man den Reglerknopf drücken (Positionsanzeige blinkt), neuen Wert durch Drehen des Reglerknopfs einstellen, die Änderungen durch Drücken des Reglerknopfs bestätigen. Wenn der neue Wert nicht eingestellt ist, wird binnen 10 Sek. zum Menü zurückgekehrt und die letzte eingeführte Änderung wird somit annulliert. Das Speichern neuer Parameter erfolgt ausschließlich durch Verlassen der Menüfunktion [>ZURUECK]. Umgeschaltete Parameter, wie folgt:

• [>T SOLL] Einstellung der Temperatur (minimale Einstellung-maximale Einstellung) - °C,

• [>T EINLAUF] Wert der Einlauftemperatur - °C,

• [>T AUSLAUF] Wert der Auslauftemperatur [>T AUS] - °C,

• [>DURCHFLUSS] Durchuss l/min,

• [>LEISTUNG] eingeschaltete Leistung - %,

• [>T Wert h] Betriebzeit des Durchlauferhitzers,

• [>DEUTSCH] Auswahl der Menüsprache,

• [>TEMP MAX] Einschränkung der maximalen Temperatur (min. Einstellung-maximale Einstellung), - man sollte beachten, dass die Einschränkung der maximalen Temperatur in den Einstellungen gespeichert wird, - jeder Versuch, eine höhere Temperatur als die eingestellte zu wählen,wird durch die Anzeige des Schlosssymbols 1 Sekunde lang signalisiert,

• [>TEST]- Funktion nur für autorisierten Service,

• [>P-GRENZE] es wird die eingestellte Leistung des Durchlauferhitzers auf den Schaltern angezeigt, - durch Drücken des Reglerknopfs kann man die aktuelle Programmversion (PW..., MSP...) prüfen, - die Werkseinstellungen wiederherstellen [WERKSRESET] und den Start der Treiber noch einmal ausführen [NEUSTART], - die Funktionen [WERKSRESET] und [NEUSTART] werden durch das Drücken und Halten des Reglerknops (5 Sekunden lang) aktiviert,

• [>ZURUECK] das Speichern der Parameter und Verlassen des Menüs. Das automatische Verlassen des Menüs (ohne Speichern der Änderungen) nach 5 Min. seit der letzten Tätigkeit.DE;EN;FR;IL -099C_f.1290

Der KDE3 ist ein elektronisches Gerät. Der Wasserdurchuss über 2,5 l/min bewirkt automatisch die Einschaltung der Heizung. Die Steuerschaltung wählt abhängig von Wasserentnahme, gewünschter Wassertemperatur und Wassereinlauftemperatur die geeignete Heizleistung für den Durchlauferhitzer. Am Gehäuse benden sich zwei Kontrollleuchten: - grün - Netzanschluss vorhanden - rot - Heizung eingeschaltet Andere Einstellungen werden durch eine blinkende grüne LED angezeigt. KDE3 Betrieb Anzahl der Impulse - grüne Anzeige Beschreibung

Die maximale Auslauftemperatur wurde überschritten - das Gerät ist blockiert (Ist der erforderliche Durchuss erreicht, wird, der Fehlerstatus schaltet) 2 Blockierung durch ein übergeordnetes Gerät 3 Defekt des Einlauftemperatursensors

Luftblasen im Heizaggregat (Ist der erfolrderliche Durchuss erreicht, der Fehlerstatus aus). DE10 Pege/Wartung Reinigung des Wasserlters

1. Strom- und Kaltwasserzufuhr sperren.

2. Deckel des Durchlauferhitzers abnehmen.

3. Einlaufrohrmutter vom Zwischenstück abdrehen

4. Sieblter aus der Mutter herausnehmen.

5. Verschmutzungen aus dem Filter ausspülen.

6. Sieblter und die Dichtung wieder einsetzen,

dann die Überwurfmutter festziehen.

7. Kaltwasserabsperrventil der Zuleitung öffnen,

Dichtheit der Verbindungen prüfen.

8. Deckel des Durchlauferhitzers anbringen.

9. Wassernetz gemäß Anweisung im Abschnitt

„Entlüftung” entlüften. Zusammenarbeit mit anderen Geräten Der Durchlauferhitzer ist mit BLOK - Ausgang und NA ausgestattet. BLOK - Einschaltung des Durchlauferhitzers blockiert das untergeordnete Gerät dessen Schaltung an BLOK (max. 0,1A, 250V) angeschlossen ist. NA - Eingang das Einschalten des Durchlauferhitzers blockiert. Das Öffnen der NA - Kontakte bedeutet eine Blockade des Heizbetriebs. Zusammenarbeit mit einem übergeordnetem Gerät. Der Anschluss an BLOK und NA soll mit einem Kabelquerschnitt von 2 x 0,5 mm

ausgeführt werden, der auf der rechten Seite des Geräts geführt wird. Die Arbeiten sollten von einer Fachrma durchgeführt werden.DE;EN;FR;IL -099C_f.1290

Durchlauferhitzer KDE3, KDE5 9/11/12/15 17/18/21/24 27 Bemessungsspannung kW 9 11 12 15 17 18 21 24 27 Spannung 400V 3~ Bemessungsstrom A 3x13,0 3x15,9 3x17,3 3x21,7 3x24,7 3x26,0 3x30,3 3x34,6 3x39,0 Warmwasserleistung (bei Δt =30°C und Wasserdruck 0,45 MPa) l/min 4,3 5,2 5,8 7,2 8,1 8,7 10,1 11,6 13 Minimaler Querschnitt der Anschlußleitungen mm

4 x 2,5 4 x 6 Maximale Querschnitt der Leitungen mm

4 x 16 Maximale zulässige Impedanz Ω 0,43 0,37 0,30 Mindestießdruck MPa 0,1 ÷ 1,0 Einschaltießdruck l/min 2,5 Temperaturbereich Modus NORMAL

30 ÷ 60 Modus DUSCHE 30 ÷ 55 Abmessungen (H x B x T) mm 440 x 245 x 126 Gewicht kg ~4,85 Wasserleitungen G 1/2” (Abstand der Anschlüsse 100mm) Technische Daten Minimaler Widerstand des Wassers bei

für KDE5 beträgt 1100 Ωcm. DE12
