KDE3-27 - Chaudière KOSPEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chaudière	Chaudière à gaz
Puissance thermique	27 kW
Rendement énergétique	93%
Dimensions (L x l x H)	600 x 400 x 800 mm
Peso	45 kg
Type de combustible	Gaz naturel ou propane
Système de contrôle	Contrôle électronique avec affichage numérique
Installation	Murale
Maintenance	Entretien annuel recommandé par un professionnel
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Accessoires inclus	Kit d'installation, manuel d'utilisation

FOIRE AUX QUESTIONS - KDE3-27 KOSPEL

Comment régler la température de ma chaudière KOSPEL KDE3-27 ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle de la chaudière. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si ma chaudière KOSPEL KDE3-27 ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement alimenté en électricité. Assurez-vous que le disjoncteur n'est pas déclenché. Si tout semble en ordre, consultez le manuel pour des instructions de dépannage.

Comment purger les radiateurs connectés à la chaudière KOSPEL KDE3-27 ?

Pour purger vos radiateurs, éteignez la chaudière, puis utilisez une clé de purge pour ouvrir la vis de purge en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que de l'eau commence à couler, puis refermez la vis.

Que faire si je remarque une fuite d'eau autour de ma chaudière KOSPEL KDE3-27 ?

Si vous constatez une fuite, éteignez immédiatement la chaudière et coupez l'alimentation en eau. Contactez un professionnel pour inspecter et réparer la fuite.

Comment savoir si la pression de la chaudière KOSPEL KDE3-27 est correcte ?

Vérifiez le manomètre sur le panneau de contrôle. La pression idéale pour la plupart des chaudières est généralement entre 1 et 1,5 bar lorsque la chaudière est à froid.

Comment nettoyer le filtre de ma chaudière KOSPEL KDE3-27 ?

Pour nettoyer le filtre, éteignez la chaudière et débranchez-la. Retirez le couvercle du filtre, nettoyez-le sous l'eau courante et remettez-le en place une fois sec.

Que faire si ma chaudière KOSPEL KDE3-27 affiche un code d'erreur ?

Consultez le manuel de l'utilisateur pour identifier le code d'erreur et suivez les recommandations pour le résoudre. Si le problème persiste, contactez un technicien qualifié.

À quelle fréquence dois-je entretenir ma chaudière KOSPEL KDE3-27 ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel pour garantir son bon fonctionnement et sa sécurité.

Comment réinitialiser ma chaudière KOSPEL KDE3-27 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle. Consultez le manuel pour des instructions spécifiques.

La chaudière KOSPEL KDE3-27 peut-elle fonctionner avec de l'eau dure ?

Oui, la chaudière peut fonctionner avec de l'eau dure, mais il est recommandé d'installer un adoucisseur d'eau pour éviter l'accumulation de calcaire et prolonger la durée de vie de l'appareil.

MODE D'EMPLOI KDE3-27 KOSPEL

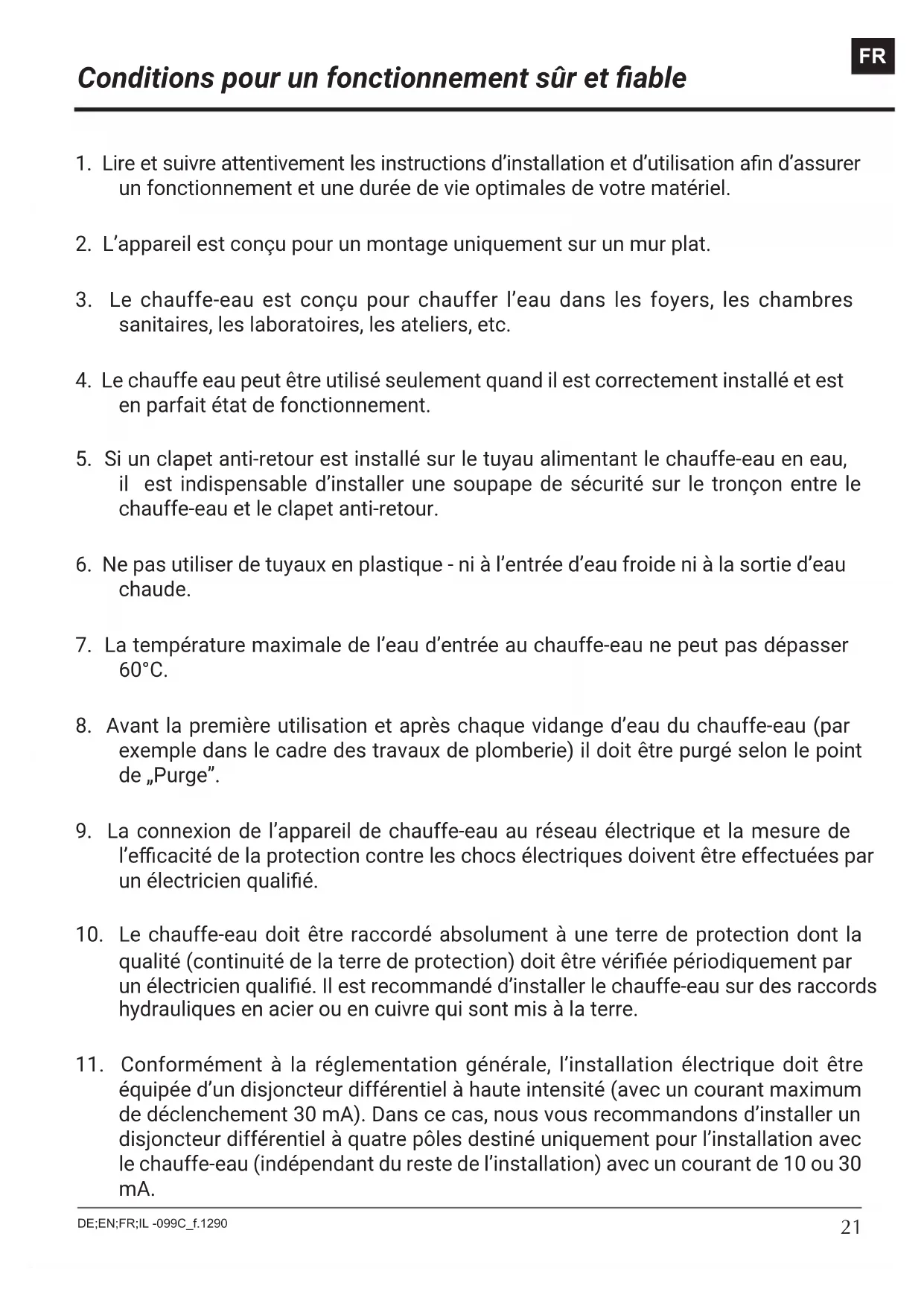

1. Lire et suivre attentivement les instructions d’installation et d’utilisation an d’assurer

un fonctionnement et une durée de vie optimales de votre matériel.

2. L’appareil est conçu pour un montage uniquement sur un mur plat.

3. Le chauffe-eau est conçu pour chauffer l’eau dans les foyers, les chambres

sanitaires, les laboratoires, les ateliers, etc.

4. Le chauffe eau peut être utilisé seulement quand il est correctement installé et est

en parfait état de fonctionnement.

5. Si un clapet anti-retour est installé sur le tuyau alimentant le chauffe-eau en eau,

il est indispensable d’installer une soupape de sécurité sur le tronçon entre le chauffe-eau et le clapet anti-retour.

6. Ne pas utiliser de tuyaux en plastique - ni à l’entrée d’eau froide ni à la sortie d’eau

7. La température maximale de l’eau d’entrée au chauffe-eau ne peut pas dépasser

8. Avant la première utilisation et après chaque vidange d’eau du chauffe-eau (par

exemple dans le cadre des travaux de plomberie) il doit être purgé selon le point de „Purge”.

9. La connexion de l’appareil de chauffe-eau au réseau électrique et la mesure de

l’ecacité de la protection contre les chocs électriques doivent être effectuées par un électricien qualié.

10. Le chauffe-eau doit être raccordé absolument à une terre de protection dont la

qualité (continuité de la terre de protection) doit être vériée périodiquement par un électricien qualié. Il est recommandé d’installer le chauffe-eau sur des raccords hydrauliques en acier ou en cuivre qui sont mis à la terre.

11. Conformément à la réglementation générale, l’installation électrique doit être

équipée d’un disjoncteur différentiel à haute intensité (avec un courant maximum de déclenchement 30 mA). Dans ce cas, nous vous recommandons d’installer un disjoncteur différentiel à quatre pôles destiné uniquement pour l’installation avec le chauffe-eau (indépendant du reste de l’installation) avec un courant de 10 ou 30 mA. Conditions pour un fonctionnement sûr et able FR22

12. L’installation électrique doit être équipée d’un dispositif de protection différentielle et

les moyens permettant au chauffe-eau de se déconnecter de la source d’alimentation dont les pôles seront espacés de 3 mm minimum.

13. Ne pas installer le chauffe-eau dans des zones à risques d’explosion et où la

température peut descendre au dessous de 0°C.

14. Le stockage du chauffe-eau dans une pièce où la température peut être inférieure

à 0°C risque de l’endommager (il y a de l’eau à l’intérieur) et une perte de garantie.

15. Il faut veiller que le chauffe-eau raccordé au réseau électrique ne soit pas vidé d’eau

ce qui peut arriver en absence d’eau dans l’installation hydraulique.

16. Ne pas ouvrir le boîtier de l’appareil lorsqu’il est connecté au réseau électrique.

17. Le manque du ltre sur l’alimentation d’eau peut endommager le chauffe-eau.

18. Le calcaire déposé sur les éléments du chauffe-eau peut restreindre le débit d’eau ou

endommager le chauffe-eau. Les dommages causés au chauffe-eau par le calcaire ne sont pas couverts par la garantie. Le chauffe-eau et les accessoires sanitaires doivent être détartrés périodiquement et la fréquence de détartrage doit dépendre de la dureté de l’eau. Le calcaire peut être partiellement réduit par l’installation des magnétiseurs à l’entrée d’eau froide.

19. Il convient de noter que des températures de l’eau supérieures à 40°C provoquent

une sensation de chaleur (en particulier chez les enfants) et que des températures supérieures à 50°C peuvent provoquer des brûlures au premier degré (en particulier chez les petits enfants).

20. Le chauffe-eau électronique c’est un appareil sensible aux surtensions, donc

l’installation électrique doit comporter des dispositifs de protection contre les surtensions.

21. Le chauffe-eau doit être monté de manière à permettre un accès aisé au service.

Dans ce cas il faut garder de distances minimales par rapport aux murs et au plafond de 100 mm.DE;EN;FR;IL -099C_f.1290

1. Utiliser le gabarit pour déterminer

l’emplacement de montage.

2. Amener l’électricité et les conduites d’eau

jusqu’à l’endroit où le chauffe-eau doit être installé.

3. Enlever le boîtier du chauffe-eau.

4. Fixer le chauffe-eau avec les vis de

montage en introduisant d’abord le câble d’alimentation.

5. Raccorder le chauffe-eau au réseau

6. Enlever les bouchons des tubulures d’eau

7. Brancher le chauffe-eau au réseau d’eau.

8. Ouvrir la vanne d’entrée d’eau froide

et vérier l’étanchéité des raccords hydrauliques.

9. Purger l’installation conformément au point

10. Durant le montage du chauffe-eau il faut

vérier si l’interrupteur de sécurité est en position „marche“ (il s’agit seulement du démarrage de chauffe-eau pour la première fois).

11. Fixer le boîtier du chauffe-eau.

12. S’assurer qu’il n’y a pas d’accès aux éléments

sous tension par derrière de chauffe-eau.

Attention! Si l’interrupteur de sécurité va sauter durant l’utilisation de l’appareil il faut appeler le service. La remise de l’interrupteur de sécurité et la continuation de l’utilisation de l’appareil risque une panne grave. Interrupteur de sécurité a) - la mise en marche de l’interrupteur b) - l’interrupteur en position „marche” (broche pressée) a) b) FR24 Purge d’air Conguration

1. Couper l’alimentation électrique du chauffe-eau.

2. Ouvrez le robinet de l’eau chaude pour purger l’installation jusqu’à ce que

l’écoulement de l’eau devienne régulier et constant (15-30 secondes environ).

3. Brancher l’alimentation électrique.

Le champs blanc indique la position du commutateur Attention! Avant la première mise en route (quand l’alimentation électrique est coupée) il faut effectuer un réglage de la puissance du chauffe-eau. La conguration se fait par positionnement appropriée des deux commutateurs de 4 positions, décrits comme

(réglage de puissance) et

(autres paramètres) qui se trouvent sur la carte électronique. Les paramètres des commutateurs sont mis à jour lorsque l’alimentation est allumée. Après la mise sous tension des chauffe-eaux KDE5, l’écran achera la version du logiciel du panneau (PW ...), suivie de la version du logiciel du contrôleur (MSP ...) et la valeur de la puissance nominale réglée du chauffe-eau (KDE5). Réglage des commutateurs

• 1, 2 - puissance nominale de chauffe eau,

• 3, 4 - type de corps de chauffe, Réglage des commutateurs

• 1, 2, 3 ne pas changer - garder le réglage d’usine,

• 4 - ON – active le blocage des réglages du chauffe- eau Dans ce cas, dans le chauffe-eau KDE5, l’écran ache la température réglée avant d’éteindre le chauffe-eau ansi que la signalisation du chauffage et d’autres états qui peuvent se produire pendant le fonctionnement de l’appareil. Par défaut, le chauffe-eau est réglé en mode NORMAL (30 - 60ºC). Le mode de travail (30 - 55ºC) peut être modié uniquement par un centre de service autorisé.DE;EN;FR;IL -099C_f.1290

appuyant ou en tournant le bouton). Retour à l’état de veille s’effectue après avoir éteint le chauffage ou après environ 50 secondes à partir du dernier changement. Le blocage du chauffe-eau avec un signal supérieur (entrée NA) est signalé par le texte aché: „NA FERME”. Si une erreur se produit dans le fonctionnement du chauffe-eau, l’icône et le texte d’information sur erreur seront achés comme ci:

• ERR> T ENTREE endommagement du capteur d’entrée,

• ERR> T MAX la température maximale a été dépassée,

• ERR> AIR 1 air détecté dans le corps de chauffe - la détection du matériel,

• ERR> AIR 2 air détecté dans le corps de chauffe - la détection du logiciel. Dans le cas des états détectés ERR> T MAX, ERR> AIR 1, ERR> AIR 2, le chauffe-eau éteindra le chauffage. Le retour au fonctionnement normal se produira une fois que la cause aura cessée et après avoir atteint à nouveau le débit d’eau nécessaire. Réglage de la température La température actuellement réglée s’ache sur l’écran LCD. En tournant le bouton de réglage à droite on augmente la valeur de température demandée. En tournant le bouton de réglage à gauche on réduit la valeur de température demandée. En appuyant sur le bouton, on choisit l’une des températures enregistrée avant dans la mémoire. Appuies suivantes sur le bouton nous permettent d’aller à la température suivante enregistrée, séquentiellement dans une boucle („ECO“, „EVIER”, „BAIGNOIRE”). Pour modier la valeur de température attribuée à chaque élément il faut:

• en appuyant sur le bouton sélectionner la température à changer,

• appuyer sur le bouton et le tenir enfoncé jusqu’à impulsion de valeur de température (environ 3s),

• tourner le bouton de réglage pour dénir une nouvelle valeur,

• conrmer le réglage en appuyant sur le bouton. Si pendant environ 10s la température ne sera pas conrmée, le chauffe-eau va sortir de menu de réglage sans sauvegarder les nouvelles valeurs. Exploitation KDE5 Le chauffe-eau s’allume automatiquement après avoir atteint un débit d’eau de plus 2,5l/min. Le système de contrôle ajuste automatiquement la puissance appropriée du chauffe-eau par rapport au débit d’eau, à la température d’eau demandée /ajustée et à la température de l’eau à l’entrée. Le démarrage du chauffage est signalé par activation de l’acheur et l’achage de l’icône . Si le chauffe-eau atteint la puissance maximale, mais trop faible pour les conditions données de fonctionnement, l’icône sur l’acheur va clignoter. L’acheur passe de l’état de veille à l’état actif également lorsque le réglage est modié (en FR26 Conguration et la prévisualisation des paramètres Régler la température minimale avec le bouton, puis appuyez sur le bouton et maintenez- le enfoncé environ 5s jusqu’à l’achage du texte „>T REGLEE”. En tournant le bouton choisissez la valeur qui vous intéresse. Certaines valeurs ne sont que pour la visualisation (p.ex. >T ENTRE ou >PUISSANCE) et certains pour conguration des fonctions (p.ex. la luminosité ou la sélection de langue). Pour modier les paramètres il faut appuyer le bouton (élément sélectionné pour modier clignote), il faut dénir une nouvelle valeur en tournant le bouton, pour conrmer la modication il faut appuyer sur le bouton. Si la nouvelle valeur ne sera pas conrmée, après 10 secondes d’inactivité acheur va revenir au menu et le changement sera annulé. Enregistrement des nouveaux paramètres à la mémoire, se produit uniquement lorsque vous quittez le menu par [> FIN]. Paramètres sélectionnables, séquentiellement dans une boucle:

• [>T REGLEE] réglage de température (min réglé – max réglé) - °C,

• [>T ENTRE] valeur de température d’entrée - °C, [>T DEPART] valeur de température de départ - °C,

• [>DEBIT] débit - l/min,

• [>PUISSANCE] puissance activée - %,

• [>T valeur h] temps de fonctionnement du chauffe-eau,

• [>ECLAI MIN] luminosité min / sommeil (0 - ECLAI MAX),

• [>ECLAI MAX] luminosité max / activité (ECLAI MIN - 25),

• [>FRANCAIS] sélection de langue du menu,

• [>TEMP MAX] limitation de la température maximale (min réglé - max réglé), - il faut rappeler que cette limitation de température maximale sera également apportée aux paramètres de températures précédemment enregistrés et stockés déjà dans la mémoire, - toute tentative de régler une température supérieure à la température maximale réglée est indiquée par achage de l’icône pendant environ 1 seconde.

• [>TEST] fonction n’est disponible que pour le service autorisé,

• [>PUIS REGL] - ache la puissance de chauffe-eau réglée au niveau des commutateurs, - en appuyant sur le bouton, vous pouvez vérier les versions du logiciel (PW..., MSP…), - revenir aux paramètres d’usine [>REG USINE] ou faire redémarrage des pilotes [RESET], - fonctions [>REG USINE] et [RESET] sont activées lorsque vous appuyez et maintenez enfoncé le bouton (pendant environ 5 secondes) - jusqu’à achage [--], - [> FIN] enregistrement des paramètres modiés et quitter le menu. Sortie automatique du menu (sans sauvegarder les nouvelles valeurs dans la mémoire) après 5 min depuis la dernière action.DE;EN;FR;IL -099C_f.1290

Nombre d’impulsions d’indicateur vert Description d’état

Blocage de chauffe-eau après avoir dépassé la température maximale d’eau à la sortie (exclusion du signal d’erreur après avoir ré-obtenu le débit requis).

Blocage de chauffage par un signal primaire d’un autre appareil. 3 Panne du capteur de température d’entrée.

Blocage de chauffe-eau à cause de détection d’air dans le corps de chauffe (exclusion du blocage de chauffe-eau et signalisation de signal d’erreur après la cessation de la cause et ré-obtention le débit requis). Le chauffe-eau s’allume automatiquement après avoir atteint un débit d’eau plus que 2,5l/min. Le système de contrôle ajuste automatiquement la puissance du chauffe-eau par rapport: au débit d’eau, à la température d’eau demandée/ajustée et à la température de l’eau à l’entrée. Sur le boîtier, il y a des indicateurs: - couleur vert - signale raccordement au réseau électrique - couleur rouge - signale le chauffage en marche D’autres états sont achés par le voyant vert clignotant. Exploitation KDE3 FR28 Le nettoyage du ltre d’eau:

1. Couper l’alimentation électrique et l’entrée de l’eau

2. Enlever le boîtier du chauffe-eau.

3. Dévisser l’entrée de l’eau froide.

4. Enlever le ltre à tamis de l’entrée de l’eau froide du

5. Nettoyer le ltre à tamis.

6. Remettre le ltre à tamis et le joint à sa place et xer

7. Ouvrir la vanne de l’entrée de l’eau froide- vérier

l’étanchéité des raccords.

8. Mettre le boîtier du chauffe-eau.

9. Purger l’installation conformément au chapître

„PURGE”. Chauffe-eau est équipé de bornes BLOK et NA. BLOK – sortie du relais qui éteint l’unité esclave. Lorsque le chauffe-eau enclenche le chauffage contact BLOK s’ouvre (max. 0,1A 250V~). NA - entrée pour bloquer le chauffage du chauffe-eau, l’ouverture du contact NA bloque le chauffage - coopération avec un appareil maître. Les connexions au bornes BLOK et NA il faut faire avec le câble 2 x 0,5 mm² en le conduisant par le côté droit à l’intérieur du chauffe-eau. Toutes les connexions doivent être faits par un professionnel qualié. Entretien Coopération de chauffe eau avec d’autres appareilsDE;EN;FR;IL -099C_f.1290

Données techniques Chauffe-eau KDE3; KDE5 9/11/12/15 17/18/21/24 27 Puissance nominale kW 9 11 12 15 17 18 21 24 27 Alimentation 400V 3~ Ampérage A 3x13,0 3x15,9 3x17,3 3x21,7 3x24,7 3x26,0 3x30,3 3x34,6 3x39,0 Débit (avec augmentation de la température à 30°C et pression d’alimentation d’eau 4,5 bar) l/min 4,3 5,2 5,8 7,2 8,1 8,7 10,1 11,6 13 Min. section des câbles d’alimentation électrique

4 x 2,5 4 x 6 Max. section des câbles d’alimentation électrique

4 x 16 Impédance maximale du réseau d’alimentation électrique Ω 0,43 0,37 0,30 Dimensions (hauteur x largeur x profondeur) mm 440 x 245 x 126 Poids kg ~4,85 Pression d’alimentation en eau MPa 0,1 ÷ 1,0 Point d’enclenchement du chauffage (débit minimal) l/min 2,5 Plage de température d’eau Mode NORMAL
