PPE4.M-17 - Chaudière KOSPEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PPE4.M-17 KOSPEL au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de chaudière | Chaudière à gaz murale |
| Puissance thermique | 17 kW |
| Rendement énergétique | jusqu'à 108% |
| Dimensions (HxLxP) | 700 x 400 x 300 mm |
| Poids | 35 kg |
| Type de combustible | Gaz naturel ou propane |
| Émissions de CO2 | Faibles émissions, conforme aux normes en vigueur |
| Système de sécurité | Protection contre la surchauffe, vanne de sécurité |
| Utilisation | Chauffage de l'eau pour le chauffage central et l'eau chaude sanitaire |
| Entretien | Maintenance annuelle recommandée par un professionnel |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - PPE4.M-17 KOSPEL
Questions des utilisateurs sur PPE4.M-17 KOSPEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice PPE4.M-17 - KOSPEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PPE4.M-17 de la marque KOSPEL.
MODE D'EMPLOI PPE4.M-17 KOSPEL

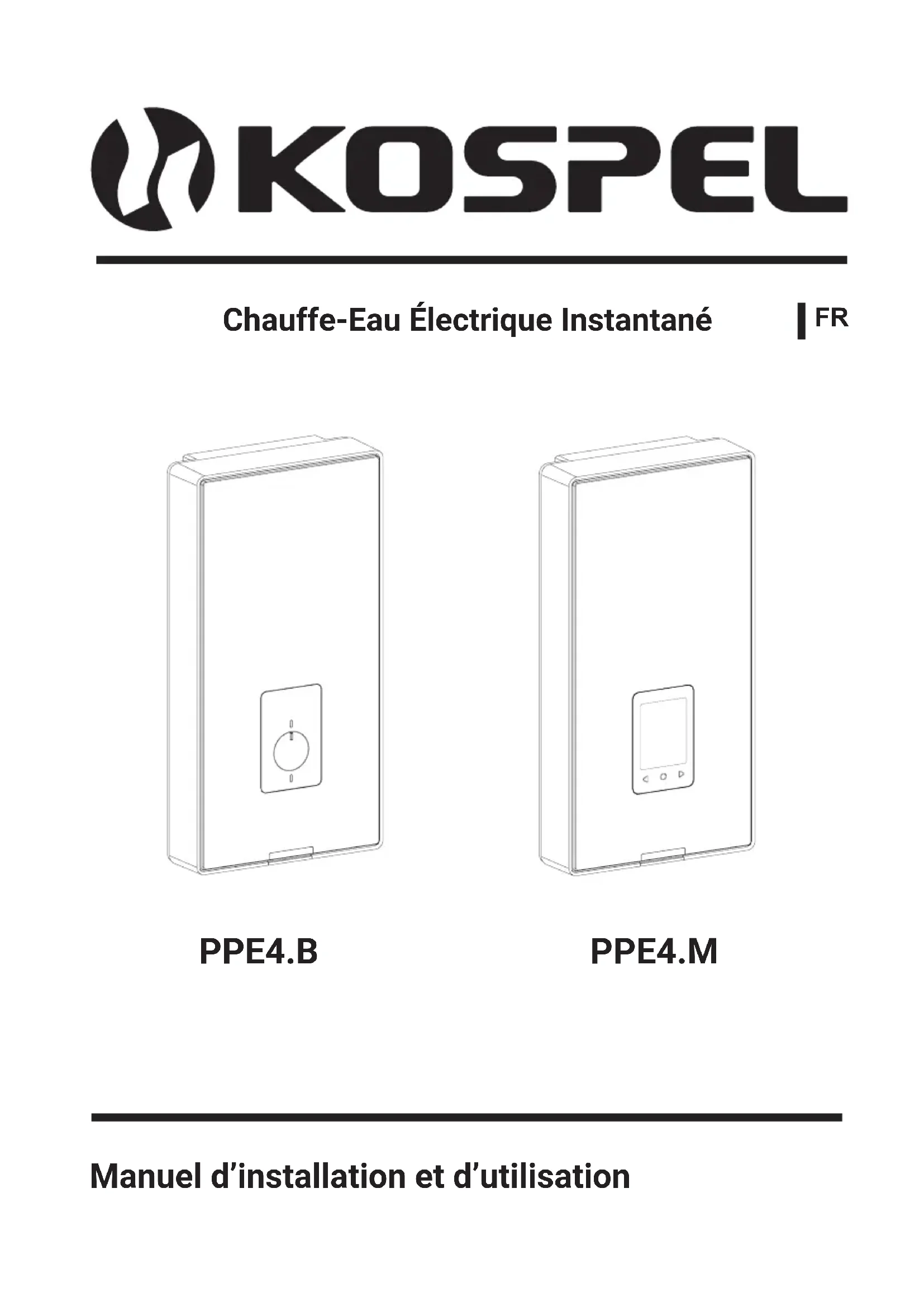

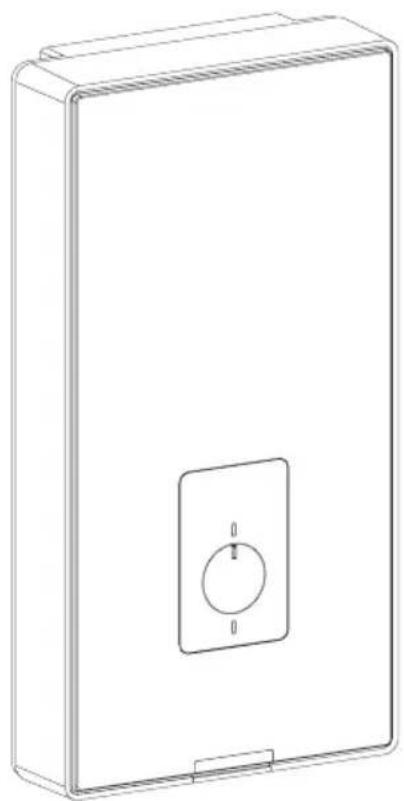

Manuel d’installation et d’utilisation PPE4.B Chauffe-Eau Électrique Instantané PPE4.M FR2 Lisez attentivement ce manuel avant utilisation. Suivez les instructions du manuel pour garantir un fonctionnement sûr et correct du produit. Conservez le manuel pour référence ultérieure. Table des matières Explication des symboles 3 Groupe cible 3 Lignes directrices de sécurité 4 Lignes directrices de sécurité (suite) 5 Description de l’appareil 7 Utilisation prévue 7 Information sur le produit 7 Construction 8 Installation 9 Purge de l’air 11 Conguration 12 Mise en service et utilisation du PPE4.B 13 Mise en service et utilisation du PPE4.M 14 Conguration WiFi - PPE4.M 21 Disjoncteur de sécurité 22 Fonctionnement du relais de contrôle de priorité 23 Entretien 23 Spécications techniques 24 Spécications techniques (suite) 25 Démontage du produit 25 Contenu de l’emballage 26 Élimination de l’emballage 26 Déclaration de conformité; normes et directives de référence 27 Avis de protection des données personnelles 27FR-116B_f.1554
Veuillez suivre attentivement les consignes de sécurité an de prévenir les blessures et les dommages. Danger Ce symbole avertit d’un danger de blessure. Notez Ce symbole avertit d’un risque de dommages matériels et de pollution environnementale. Groupe cible
- Seuls les électriciens qualifiés sont autorisés à intervenir sur les composants électriques.
- La première mise en service de ce produit doit être effectuée par l’installateur ou une personne désignée disposant de l’autorisation appropriée. Conseil Le texte marqué du mot Conseil contient des informations supplémentaires. Reportez-vous à ce manuel lors de l’utilisation du produit ou de ses commandes marquées de ce symbole. Notez Que ce manuel est destiné aux utilisateurs du produit. Ce produit peut être utilisé par des enfants âgés d’au moins 3 ans et des personnes ayant une capacité physique, sensorielle ou mentale réduite, ou des personnes inexpérimentées et/ou non familiarisées avec le fonctionnement du produit, à condition d’être instruits sur son utilisation sécurisée et de comprendre tous les risques encourus. Ce produit n’est pas un jouet pour les enfants. Les enfants ne doivent nettoyer et entretenir ce produit qu’en présence d’un adulte. Lois et réglementations applicables
- Les codes nationaux d’installation électrique et de plomberie.
- Les réglementations légales en matière d’hygiène et de sécurité au travail.
- Les réglementations légales en matière de protection de l’environnement.
- Les réglementations des associations professionnelles et d’assurance.
- Les réglementations nationales de sécurité en vigueur. Explication des symboles4 Exigences de connexion du produit
- Le produit est conçu exclusivement pour être monté sur un mur plat et vertical.
- Le système de câblage électrique doit être conçu et installé conformément aux codes électriques applicables.
- Une fois installé, le chauffe-eau doit permettre un accès dégagé pour l’entretien. Cela nécessite un espace libre minimal de 100 mm autour des côtés, du dessus et du dessous de l’enceinte du produit, ainsi qu’un espace libre d’au moins 200 mm à partir du panneau avant.
- N’installez pas ce produit dans des pièces présentant des risques d’explosion ou où la température ambiante peut descendre en dessous de 0°C.
- Des tuyaux en plastique peuvent être utilisés pour raccorder l’entrée et la sortie d’eau du produit ; pour le tuyau de sortie d’eau, il doit avoir une pression nominale minimale de 20 bar à une température de 70°C.

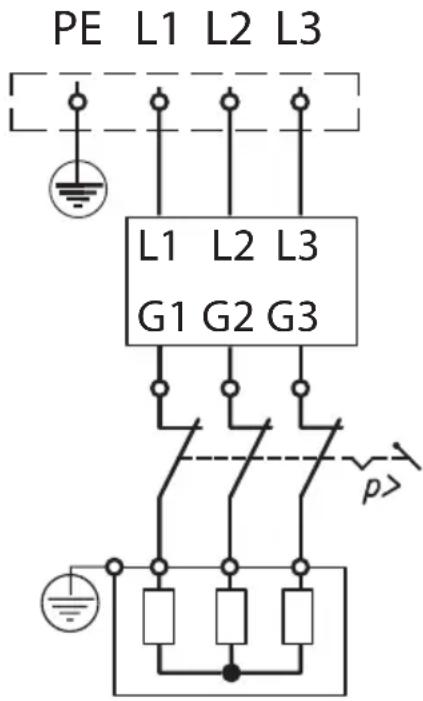

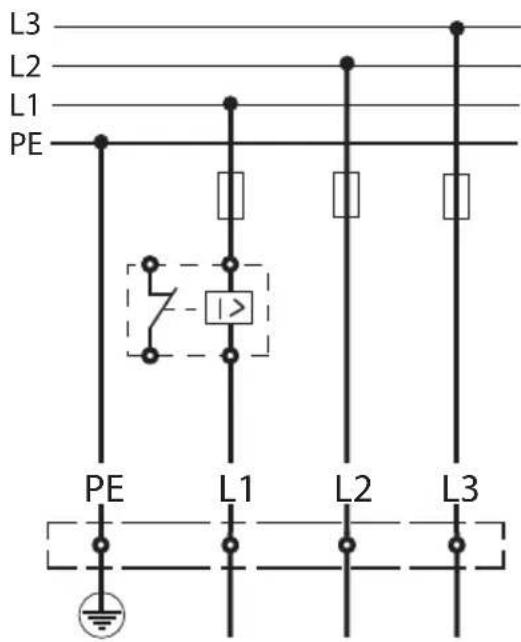

- Le câblage du chauffe-eau au réseau électrique et le test de la mise à la terre protectrice pour la protection contre les chocs électriques (et certifié par écrit) doivent être effectués uniquement par un électricien agréé.
- Ce chauffe-eau électrique doit toujours être câblé à son alimentation électrique avec un fil de mise à la terre (PE) dont la continuité (continuité du fil PE) doit être testée périodiquement par un électricien qualifié (aux intervalles de test spécifiés dans les réglementations applicables). Il est recommandé de raccorder le chauffe-eau sur des raccords hydrauliques en acier ou en cuivre mis à la terre.
- Les réglementations applicables exigent que la connexion d’alimentation électrique de ce produit soit câblée à travers un dispositif de courant résiduel à action rapide (RCD) (avec un courant de déclenchement maximal de 30 mA) ; il est recommandé d’installer un RCD à quatre pôles séparé avec une valeur de déclenchement de 10 ou 30 mA sur la ligne d’alimentation de ce produit (et séparément du reste du système de câblage électrique sur site).
- Le système de câblage électrique doit être doté de sectionneurs de service permettant l’isolation de la tension d’alimentation de ce produit ; l’espace libre entre les contacts de tous les pôles en position d’ouverture du sectionneur de service doit être de 3 mm ou plus.
- Le système de câblage électrique doit être équipé d’une protection contre les surtensions de classe B ou supérieure. Lignes directrices de sécuritéFR-116B_f.1554
Lignes directrices de sécurité (suite)
- Le chauffe-eau ne doit être utilisé que s’il a été correctement installé et que son état technique est parfaitement adapté à son fonctionnement.
- La température maximale de l’eau à la sortie du chauffe-eau (extrémité d’alimentation) ne doit pas dépasser 60 °C.
- Avant la mise en service initiale du chauffe-eau et à chaque fois que le chauffe-eau a été vidé de son eau (par exemple, lors d’un entretien de la plomberie), le chauffe-eau doit être purgé de l’air comme expliqué dans la section „Purge de l’air”.
- Le stockage du chauffe-eau dans une pièce où la température ambiante peut descendre en dessous de 0 °C peut endommager le chauffe-eau (des résidus d’eau peuvent être présents dans le chauffe-eau ; s’ils gèlent, ils feront éclater les composants internes du chauffe-eau).
- Le non-installation d’un filtre sur l’entrée d’eau froide du chauffe- eau peut entraîner une défaillance du produit.
- L’accumulation de dépôts de tartre sur les composants internes du chauffe-eau peut restreindre le débit d’eau ou entraîner une défaillance du chauffe-eau. Toutes les réclamations de garantie causées par une telle défaillance seront rejetées. Le chauffe-eau et les robinetteries sanitaires doivent être détartrés périodiquement à une fréquence qui doit être déterminée en fonction du niveau de dureté de l’eau.
- La résistivité minimale de l’eau à 15°C pour le chauffe-eau PPE4 doit être de 900 Ωcm.
- Le dispositif doit être connecté en permanence à l’installation électrique.
- Le dispositif doit être mis à la terre. Travailler avec ce produit6 Danger Un mauvais travail de câblage électrique peut entraîner des risques mortels. Seuls les installateurs qualiés sont autorisés à intervenir sur ce produit. Utilisation du produit Danger Notez que l’eau à une température supérieure à 40 °C évoque un sentiment de chaleur (surtout pour les enfants); à des températures supérieures à 50°C, l’eau chaude présente un risque de brûlures et peut causer des brûlures au premier degré (surtout chez les enfants). Danger Chaque fois qu’il y a une interruption d’eau dans le système d’alimentation du chauffe-eau, débranchez toujours le chauffe- eau de l’alimentation électrique et purgez l’air du chauffe-eau. Mettre en marche le chauffe-eau sans alimentation en eau peut entraîner une défaillance du chauffe-eau. Danger N’ouvrez pas l’enceinte du chauffe-eau avant d’avoir isolé l’alimentation électrique.FR-116B_f.1554

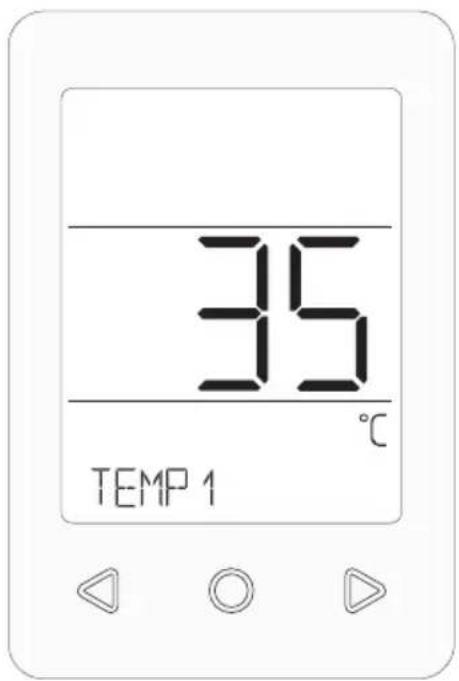

Information sur le produit Panneau LCD (option PPE4.M uniquement)
- Affichage de la température d’entrée et de sortie
- Affichage du débit d’eau
- Affichage de la puissance de chauffe actuelle
- Réglage de la limite de température maximale de sortie
- Mémoire des 3 réglages de température les plus fréquemment utilisés Commande électronique
- Réglage précis et pratique de la température de l’eau
- Plage de réglage de la température de l’eau de 30 à 60°C par incréments de 1°C. 4 réglages de puissance de chauffe dans un seul chauffe-eau
- Sélection de la puissance de chauffe maximale. Boost du chauffage de l’ECS
- Limite de température de sortie d’eau (extrémité d’alimentation) : 60°C. Description de l’appareil Le chauffe-eau électrique sans réservoir de type PPE4 est conçu pour produire de l’eau chaude sanitaire (ECS) dans des habitations privées, des lavabos, des laboratoires, des ateliers, etc. Ce chauffe-eau est un chauffe-eau ECS multipoint et peut fournir de l’ECS à plusieurs robinets (évier de cuisine, lavabo, douche, baignoire, etc.). L’ouverture d’un robinet d’eau chaude active automatiquement le chauffe-eau à la puissance de chauffe spécique. Le chauffe-eau PPE4 peut augmenter la température de l’ECS déjà chaude (en combinant le fonctionnement du chauffe-eau avec un réservoir d’ECS connecté à un système de capteurs solaires). La température maximale de l’eau à la sortie du chauffe-eau (extrémité d’alimentation) ne doit pas dépasser 60°C. Utilisation prévue Ce produit est destiné uniquement à un usage domestique privé ou similaire. Une utilisation commerciale ou industrielle qui dépasse les limites de fonctionnement n’est pas prévue. Une utilisation non prévue de ce produit ou un mauvais entretien sont inacceptables et annuleront toute responsabilité du fabricant du produit. Une utilisation non prévue signie également la réaffectation des composants des systèmes de chauffage à d’autres ns. Conseille Le produit est destiné uniquement à un usage domestique privé ou similaire, ce qui signie que même les personnes non formées peuvent manipuler le produit en toute sécurité.8 Construction

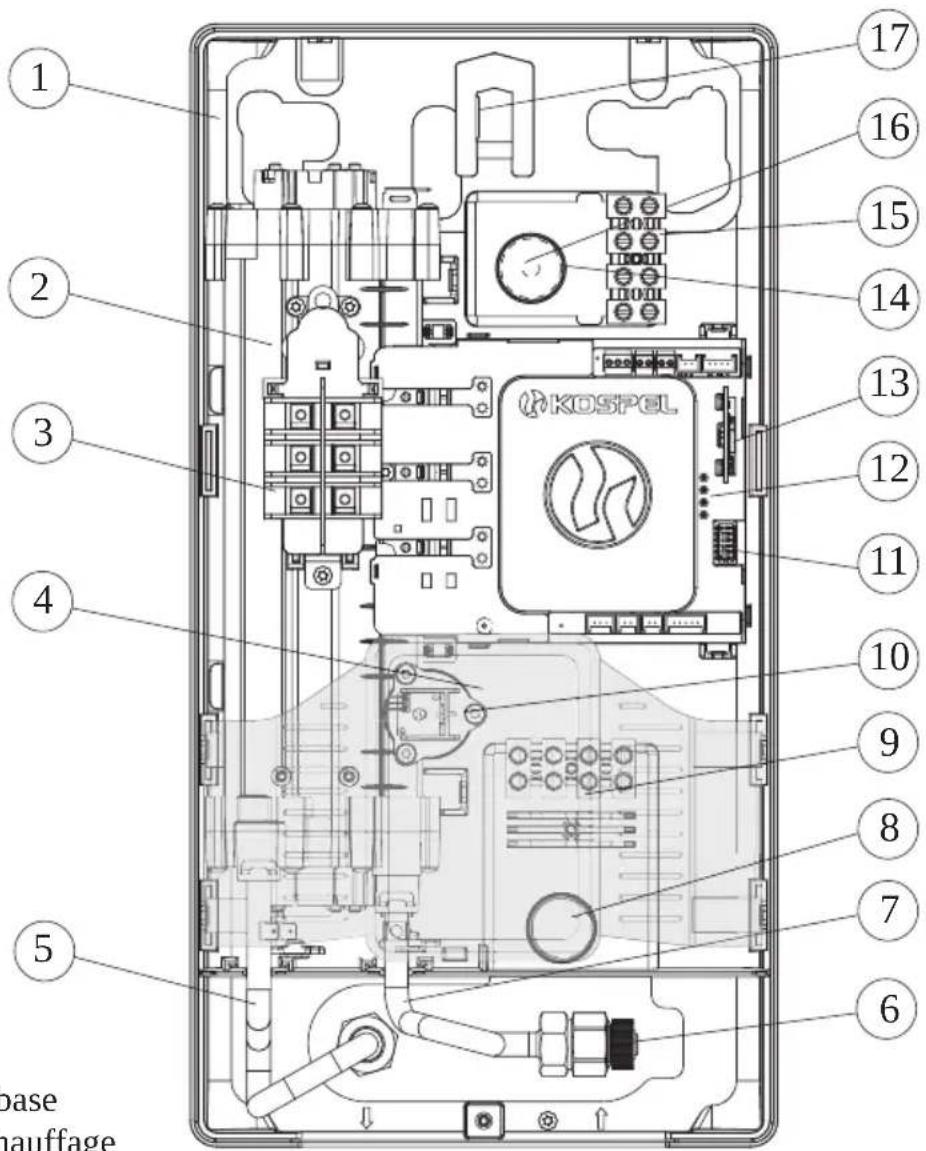

[1] - Plaque de base [2] - Unité de chauffage [3] - Interrupteur de pression [4] - Panneau de contrôle [5] - Port de sortie - Extrémité d’alimentation en eau chaude sanitaire (ECS) [6] - Vanne d’arrêt [7] - Port d’entrée - Extrémité d’eau froide [8] - Pénétration du câble d’alimentation (en bas) [9] - Bloc de bornes inférieur [10] - Capteur de débit [11] - Interrupteurs DIP pour la puissance de chauffe et autres réglages [12] - Indicateurs LED (de haut en bas : ÉTAT, CHAUFFAGE ACTIF, DÉBIT ACTIF, ERREUR) [13] - Carte - Module de signalisation [14] - Trou pour insérer du câble d’alimentation (en haut) [15] - Bloc de bornes supérieur [16] - Bague d’étanchéité en caoutchouc pour le câble d’alimentation [17] - Support de xation murale pour le chauffe-eauFR-116B_f.1554

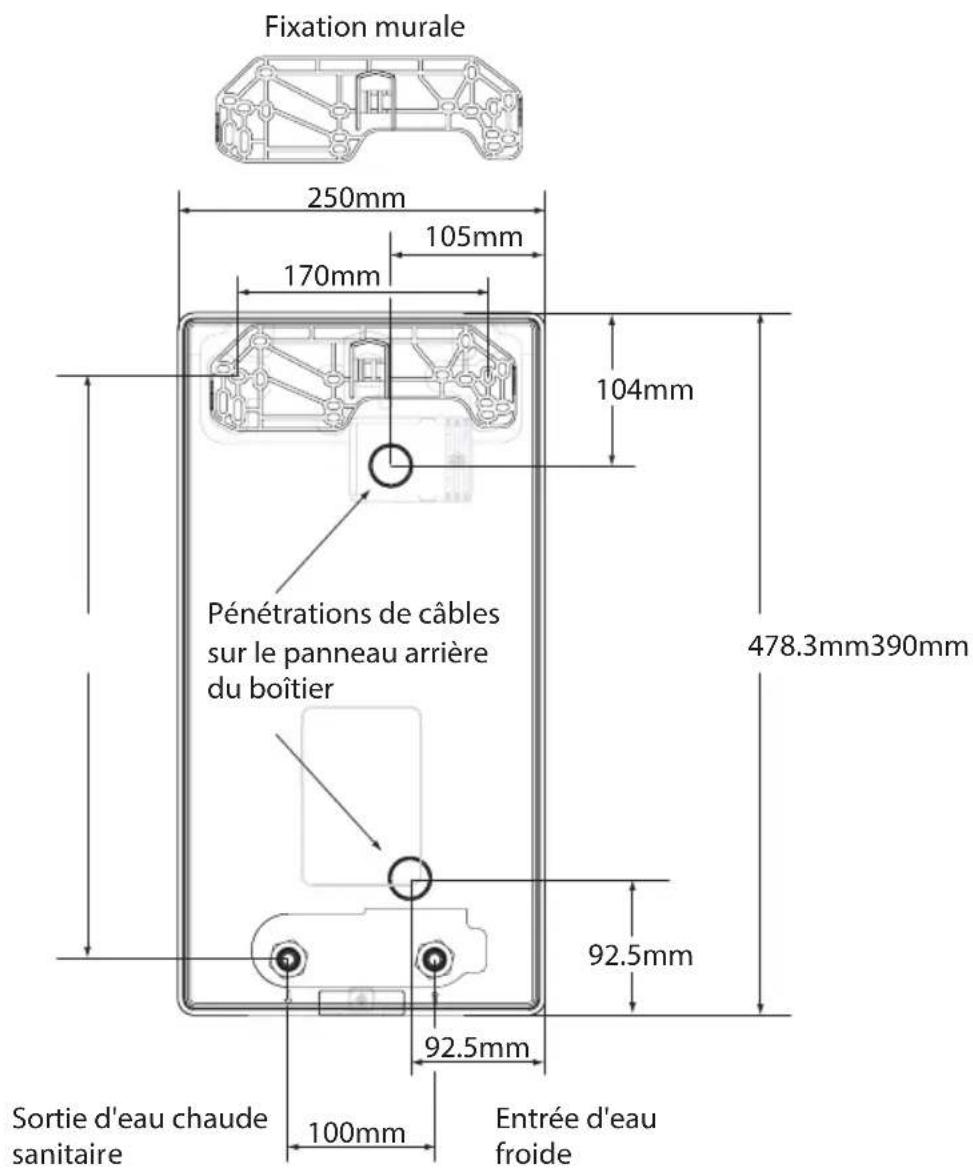

478.3mm390mm 250mm 104mm 92.5mm 100mm Pénétrations de câbles sur le panneau arrière du boîtier Entrée d'eau froide Sor tie d'eau chaude sanitair

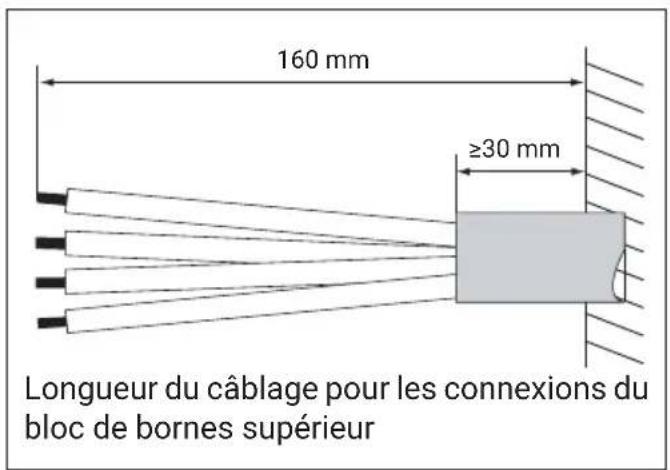

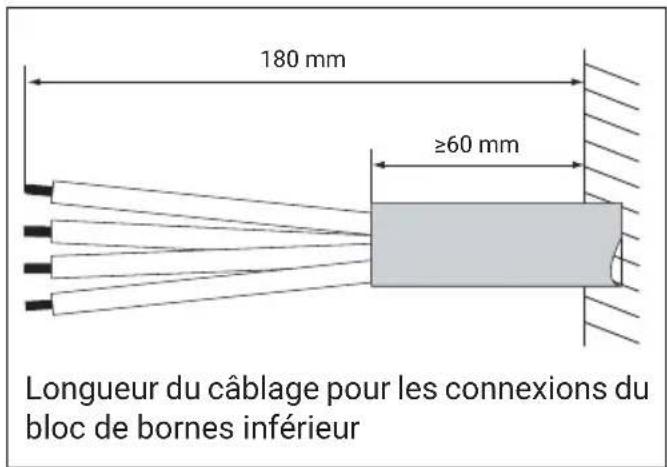

Fixation murale 105mm 92.5mm 170mm Installation 160 mm ≥30 mm Longueur du câblage pour les connexions du bloc de bornes supérieur Longueur du câblage pour les connexions du bloc de bornes inférieur 180 mm≥60 mm10

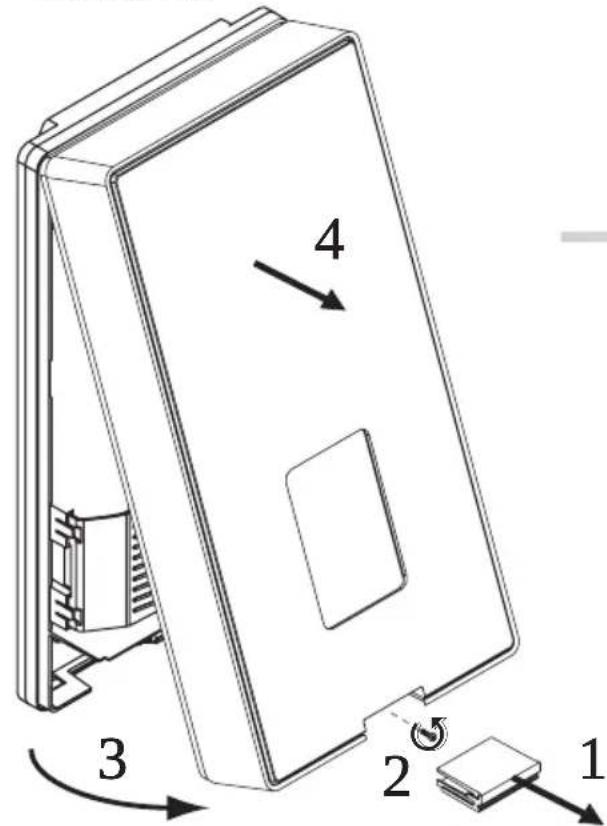

1. Utilisez le gabarit pour marquer les trous à percer sur le mur pour le support de xation murale.2. Amenez le câblage électrique et les connexions de plomberie à l’emplacement d’installation.3. Retirez les panneaux de l’enceinte du chauffe-eau et inspectez l’état technique ; vériez les éventuels dommages causés pendant le transport et assurez-vous que le dispositif de sécurité du bloc de bornes est fermé (voir p. 18).4. Le chauffe-eau est préconguré en usine pour être câblé sur le bloc de bornes supérieur [15]. Pour passer au câblage sur le bloc de bornes inférieur, déplacez le bloc de bornes supérieur vers l’emplacement du bloc de bornes inférieur [9].
- Couper l’alimentation électrique du chauffe-eau.
- Ouvrez le débit d’eau à travers le chauffe-eau (en ouvrant un robinet d’eau chaude) et attendez que l’air soit purgé (pendant au moins 30 secondes), après quoi l’eau devrait s’écouler du robinet avec un flux régulier sans présence d’air qui s’échappe.
- Allumez l’alimentation électrique. Notez Effectuez cette procédure après chaque interruption de l’alimentation en eau. Avant de commencer l’assemblage, défoncez le trou approprié [8] ou [14] et installez-y la protection exible du câble [16].
5. Fixez le support de xation murale avec les vis.
Placez le chauffe-eau sur le support de xation murale comme indiqué sur la gure une fois que le câble d’alimentation a été inséré à travers la pénétration avec le passe-l installé. Ne manipulez pas le chauffe-eau par ses composants internes pendant l’installation.
6. Retirez les bouchons des ports d’eau froide et d’ECS.
7. Raccordez le chauffe-eau au système de plomberie
8. Ouvrez la vanne d’arrivée d’eau froide et vériez s’il
y a des fuites sur toutes les connexions d’eau. 9 Purgez l’air du système, voir „Purge de l’air”.
10. Réinstallez l’enceinte sur le chauffe-eau.
11. Assurez-vous qu’aucun accès aux composants
internes sous tension n’est possible par le biais d’ouvertures dans le panneau arrière.12 Conguration Réglage de 10 kW pour PPE4 - 10/11/12/15 Réglage de 17 kW pour PPE4 - 17/18/21/24 Réglage de 11 kW pour PPE4 - 10/11/12/15 Réglage de 18 kW pour PPE4 - 17/18/21/24 Réglage de 12 kW pour PPE4 - 10/11/12/15 Réglage de 21 kW pour PPE4 - 17/18/21/24 Réglage de 15 kW pour PPE4 - 10/11/12/15 Réglage de 24 kW pour PPE4 - 17/18/21/24 Réglage de la température maximale de sortie de l’eau chaude sanitaire à 55 °C (DOUCHE) Verrouillage du réglage de la température de sortie de l’eau chaude sanitaire pour prévenir les manipulations Désactivation du capteur de détection de l’air Désactivation de la détection de défaillance du triac de puissance Notez Le chauffe-eau est conguré en usine en mode NORMAL à 60°C. Le passage en mode DOUCHE à 55 °C ne peut être effectué que par un service autorisé.FR-116B_f.1554

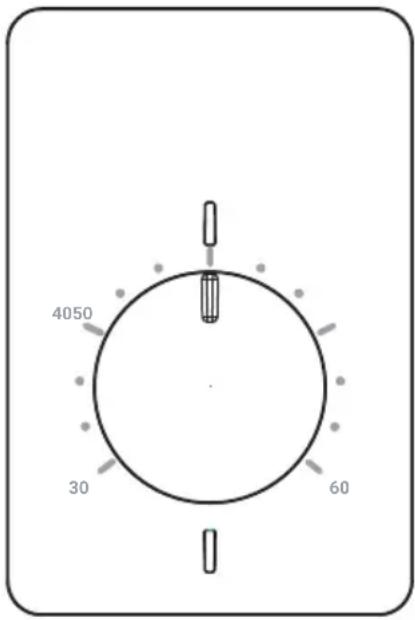

Mise en service et utilisation du PPE4.B
Le chauffe-eau s’allume automatiquement pour chauffer lorsque le débit d’eau détecté dépasse 1,8 L/min. Le système de contrôle gère la puissance de chauffe en fonction du réglage en surveillant le débit d’eau chaude sanitaire (DHW), le réglage de la température de l’eau et la température de l’eau froide. La fermeture du robinet d’eau chaude éteint le chauffe-eau. L’enceinte du chauffe-eau comporte des voyants LED : - Le voyant LED vert s’allume avec l’alimentation électrique principale. - Le voyant LED rouge s’allume lorsque le chauffe-eau produit de l’eau chaude sanitaire. Les conditions de défaut qui empêchent le fonctionnement du chauffe-eau sont indiquées par un motif clignotant spécique du voyant LED vert (interprétation, voir le tableau de référence ci-dessous). Danger Si les voyants LED rouge et vert clignotent en même temps, isolez immédiatement l’alimentation électrique du chauffe-eau (le système de chauffage résistif a échoué). Le non-respect de cette consigne représente un danger de blessure ou de graves dommages matériels. Nombre de clignotements du voyant LED vert Statut
- Défaillance du capteur de température d’entrée - Défaillance du capteur de température de sortie - Connexions inversées des capteurs de température
2 - Détection d’air dans le corps de chauffe, blocage du chauffage
- Température de sortie de l’eau trop élevée - Débit de sortie d’eau trop élevé
- Échec de synchronisation du réseau d’alimentation électrique - Erreur de conguration matérielle
Information / Avertissement : - La sortie de chaleur réelle n’est pas conforme au réglage - Réponse du capteur de température altérée - Température réelle d’un capteur trop basse ou trop élevée14 Mise en service et utilisation du PPE4.M Icônes Un événement qui affecte le confort de fonctionnement du chauffe-eau Signalisation d’une erreur bloquant la fonction de chauffage de l’eau Achage du débit/consommation d'eau Connexion WiFi du chauffe-eau établie Mode de menu de service activé Pause forcée par le système de contrôle Accès aux paramètres du chauffe-eau activé Informations sur la consommation d’électricité Achage de la mise en chauffe ; si clignote, le réglage de température ne peut pas être atteint même avec la sortie de chaleur maximale La valeur de paramètre saisie est hors plage ou la commande saisie est verrouillée Après avoir allumé l’alimentation électrique, la version du logiciel du panneau s’ache à l’écran, suivie de la version du logiciel du contrôleur ainsi que de la puissance réglée du chauffe-eau. Avant le premier chauffage, le système de contrôle attend la stabilisation des paramètres, ce qui est indiqué par et un message. Le chauffe-eau s’allume automatiquement lorsque le débit atteint 1,8 L/min. Le système de contrôle sélectionne la puissance appropriée du chauffe-eau en fonction du point de consigne, de la prise d’eau et de la température de l’eau d’entrée. Lorsqu’il est en marche, la sortie de chaleur est indiquée par l’allumage du panneau LCD et l’achage de icon. L’achage devient également actif chaque fois que l’utilisateur interagit avec le panneau de commande. Le retour à l’état „sommeil” se produit après l’arrêt du chauffage ou après 1 minute d’inactivité.FR-116B_f.1554
Menu principal Mode de réglage de température. Appuyez à nouveau pour choisir parmi trois températures enregistrées, Changement de la valeur réglée, Maintenez enfoncé pour ouvrir un aperçu des réglages des paramètres. Aperçu des réglages des paramètres Puissance actuellement enclenché. Température d'entrée de l'eau froide. Température de sortie de l'eau chaude. Réglage de la température de l'eau chaude sanitaire. Débit d'eau réel. Réglage de la puissance de chauffe. Consommation d’énergie électrique : Ouvre l’aperçu, Modie la plage d’entrée,
Retourne au menu de l’aperçu. Consommation d’eau. Ouvre l’aperçu, Modie la plage d’entrée,
Retourne au menu de l’aperçu. Niveau du signal WiFi, Numéro du module WiFi, [POUR SAV] informations sur l’état de l’algorithme et le code de verrouillage du chauffage. [AFFICHÉ LORSQUE PRÉSENT]. Ache les avertissements actifs, Passe en revue les avertissements actifs suivants, Retourne au menu de l’aperçu. [AFFICHÉ LORSQUE PRÉSENT]. Ache les pannes actives qui bloquent la sortie de chaleur, Passe en revue les erreurs actives suivantes, Retourne au menu de l’aperçu. Versions actuelles du micrologiciel du panneau LCD, de l’unité de contrôle et du module WiFi. Entrer dans le menu de conguration. Quitte le menu de l’aperçu et ouvre le menu principal.16 Conguration Sélectionne l’un des trois réglages de température les plus souvent utilisés. Ouvre le mode de conguration, Modie la valeur du réglage, Sauvegarde le réglage et retourne au menu de conguration. Ouvre le réglage du niveau de rétroéclairage LCD pour le mode veille. Modie la valeur du réglage, Retourne au menu de conguration. Ouvre le réglage du niveau de rétroéclairage LCD pour le mode actif et le mode de sortie de chaleur. Modie la valeur du réglage, Retourne au menu de conguration. Modie la langue de l’interface. Active le changement, Modie la langue, Quitte le sous-menu. Réglage de la température maximale de sortie d’eau chaude sanitaire. Ouvre le mode de réglage, Modie la valeur du réglage, Quitte le sous-menu. Réglages de la date et de l’heure du système. Ouvre le mode de réglage, Sélectionne le paramètre à modier,
Ouvre le mode de réglage du paramètre, Modie la valeur du réglage, Retourne à la sélection du réglage du paramètre, Retourne au menu de conguration. Menu de connectivité WiFi. Ouvre le menu, Début de l’appariement de la connexion (l’écran LCD ache le décompte du délai d’attente conguré ; si la connexion est réussie, l’intensité du signal de connexion est achée ; si la connexion échoue, l’écran ache
Retourne au menu de conguration. Ouvre le menu de sélection des commandes. Sélections possibles: - Redémarre les contrôles, - Restaure les paramètres d’usine par défaut, Retourne au menu de conguration.FR-116B_f.1554
Ouvre le menu de désinfection, qui est protégé par mot de passe [23]. Changement de l’élément, - Réglage de la température de chauffage de désinfection, Ouvre le mode de réglage, Modie la valeur du réglage, Retour. - Active la fonction de désinfection. Début de l’activation (le chauffe-eau chauffera l’eau à la valeur de température dénie en une seule, le cycle de chauffage le plus proche, mais pas plus tard que 15 minutes après le réglage). - Sortie de l’activation - si la fonction est active. - Arrête l’activation, - Quitte le sous-menu. Accès au mode de service : uniquement pour les techniciens de service qualiés. Quitte le menu de conguration et ouvre le menu principal. Messages d’information Information sur un débit trop faible pour activer le chauffage. Système pendant la conguration. Aucune connexion au contrôleur.18 Achage d’erreur code Causes possibles Solutions E01 Éteindre - Un ou plusieurs triacs ont échoué.
ISOLEZ LE PRODUIT DE L’ALIMENTATION
ÉLECTRIQUE et contactez le service technique E02 TIN - Défaillance du capteur d’étain, - Capteur d’étain manquant, - Connexion du capteur d’étain en court-circuit à la terre. Vériez que le connecteur du faisceau est dans le réceptacle correct ; si c’est le cas, contactez le service technique. E03 TOUT - Défaillance du capteur Tout, - Capteur Tout manquant, - Connexion du capteur en court-circuit à la terre, - Tout. Vériez que le connecteur du faisceau est dans le réceptacle correct ; si c’est OK, contactez le service technique. E04 SORTIE/ ENTRÉE - Connexions des capteurs Tin et Tout inversées, - Réponse altérée d’un ou des deux capteurs de température. Vériez que les connexions du capteur de température sont correctement attribuées
si c’est OK, contactez le service technique. E05 AIR2 - l’apparition d’air dans le circuit d’eau, - Impureté de la turbine, - Endommagement de la turbine. si le problème persiste, contactez le service technique. E06 AIR - l’apparition d’air dans le circuit d’eau, - Déclenchement de l’interrupteur de pression, - Perte de tension sur une phase d’alimentation. Vériez que toutes les tensions de phase d’alimentation sont correctes ; si le problème persiste, contactez le service technique. E07 T MAX - Temporaires et violent changements du débit d’eau, - Modications soudaines/élevées des réglages, - Défaillance du système de contrôle. si le problème persiste, contactez le service technique. E08 FLOW - l’apparition d’air dans le circuit d’eau, - Pression du système d’alimentation en eau trop élevée. si la pression du système d’alimentation en eau est dans les limites spéciées et que le problème persiste, contactez le service technique. E09
- Aucun signal d’entrée de synchronisation du réseau électrique, - Perte de tension de la phase d’alimentation. Si les paramètres du réseau auquel le chauffe-eau est connecté sont corrects, contactez le service. E10 CONFIG - Conguration matérielle illégale. Contactez le service technique. E11 Éteindre - Défaillance du système de contrôle.
ISOLEZ LE PRODUIT DE L’ALIMENTATION
ÉLECTRIQUE et contactez le service technique.FR-116B_f.1554
Achage d’avertissement Code Causes possibles Solutions W01 - E06 Erreur AIR1 pendant le chauffage. si le problème persiste, contactez le service technique. W02 - E05 Erreur AIR2 pendant le chauffage. si le problème persiste, contactez le service technique. W03 - E08 Erreur FLOW pendant le chauffage. si le problème persiste, contactez le service technique. W04 - E07 Erreur T MAX pendant le chauffage. si le problème persiste, contactez le service technique. W05 - Interrupteur de pression déclenché, - Réglages incorrects du commutateur DIP pour le système de chauffage, - Défaillance du resistance électrique, - Perte de tension de la phase d’alimentation, - Défaillance du triac. Si les paramètres du réseau d’alimentation électrique connecté au chauffe-eau sont dans les limites spéciées, contactez le service technique. W06 - Batterie faible. Remplacez la batterie ou contactez le service technique. W07 - Batterie déchargée. Remplacez la batterie ou contactez le service technique. W08 - Réponse altérée d’un ou des deux capteurs de température. Contactez le service technique. W09 - Défaillance de la carte de contrôle PCB. Contactez le service technique. W10 - Défaillance de la carte de contrôle PCB. Contactez le service technique. W11 - Défaillance du module WiFi. Contactez le service technique.20 W12 - Défaillance de la carte de contrôle PCB. Contactez le service technique. W13 - Conditions d’environnement de fonctionnement hors limites, - Défaillance du capteur de température d’entrée. - Vériez que l’emplacement d’installation du chauffe-eau est correct, - Vériez la température de l’eau froide, - Inspectez/remplacez le capteur de température d’entrée ou contactez le service technique. W14 - Si W13 et W15 sont actifs en même temps, les conditions du lieu d’installation sont incorrectes, - Si W13 est actif uniquement, la température de l’eau froide est trop basse, - Si W14 est actif uniquement, le capteur de température de sortie a échoué. Remplacez le capteur de température de sortie (seulement si W13 et/ou W15 ne sont pas actifs en même temps). W15 - Conditions d’environnement de fonctionnement hors limites, - Défaillance de la carte de contrôle PCB. - Vériez que les conditions du lieu d’installation du chauffe-eau sont conformes aux spécications, - Contactez le service technique. W16 - Conditions d’environnement de fonctionnement hors limites, - Défaillance du capteur de température d’entrée. - Vériez que l’emplacement d’installation du chauffe-eau est correct, - Vériez la température de l’eau froide - Remplacez le capteur de température d’entrée. W17 - Conditions d’environnement de fonctionnement hors limites, - Défaillance de la carte de contrôle PCB. - Vériez que les conditions du lieu d’installation du chauffe-eau sont conformes aux spécications, - Contactez le service technique.FR-116B_f.1554

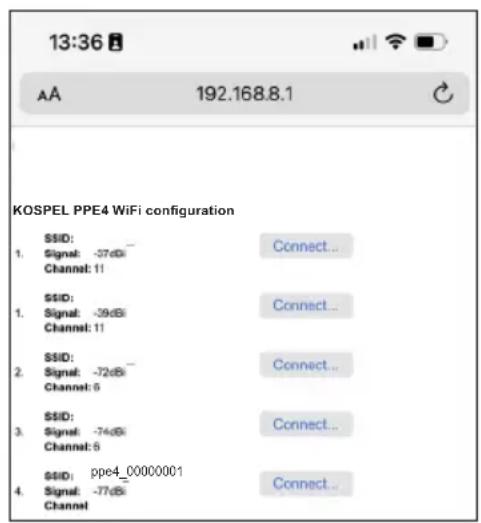

apparaître sur l’écran de l’appareil, veuillez l’ignorer et maintenir la connexion. - Lancez le navigateur web, entrez l’adresse
192.168.8.1, la page de conguration doit

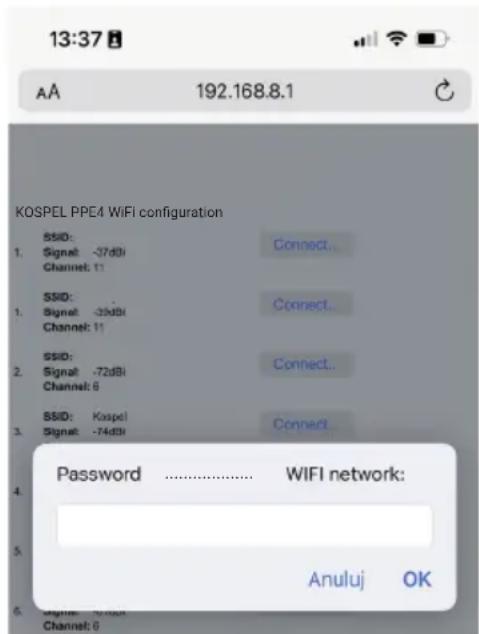

s’acher dans la fenêtre. Si, après avoir établi la connexion avec le module, vous ne pouvez pas ouvrir la page de conguration, vériez si d’autres connexions à Internet sont actives (LTE, GPRS, etc.). Dans ce cas, déconnectez temporairement votre téléphone ou tablette de l’Internet et essayez de vous connecter à nouveau au module WiFi. - Pour congurer correctement la connexion, sélectionnez le point d’accès dans la liste achée sous l’inscription „KOSPEL PPE4 Conguration Wi-Fi.” Sous le SSID du réseau, sa force de signal est achée. Si plusieurs points d’accès sont présents dans le réseau, choisissez celui qui a les meilleures performances (c’est-à-dire la valeur dBi négative la plus faible). Après avoir appuyé sur „Connecter...”, une fenêtre s’achera dans laquelle vous devrez entrer le mot de passe du point d’accès WiFi auquel le chauffe-eau doit être connecté (par exemple, le routeur WiFi), et conrmez-le avec le bouton „OK”. Conguration WiFi - PPE4.M Conseil Si le module n’est pas connecté au contrôleur du chauffe-eau, les champs liés au WiFi ne seront pas disponibles sur le panneau. - Entrez dans le menu et après avoir sélectionné le , lorsque le message apparaît, appuyez sur la touche ) pour commencer à congurer la connexion WiFi. Un message apparaîtra sur l’achage et le temps restant pour congurer la connexion à l’aide d’un téléphone ou d’une tablette est en compte à rebours. Commencez à rechercher le réseau sur votre téléphone, tablette ou ordinateur, puis sélectionnez le chauffe-eau dans la liste des appareils trouvés (ppe4_0000xxxx). Le numéro du module peut être lu dans le menu Acher > paramètres. Après avoir sélectionné le chauffe-eau dans la liste, sélectionnez l’option pour utiliser la clé de sécurité et entrez le mot de passe 12345678. Après l’établissement d’une connexion, un message sur l’indisponibilité d’Internet peut KOSPEL PPE4 WiFi configurationppe4_00000001 KOSPEL PPE4 WiFi configuration

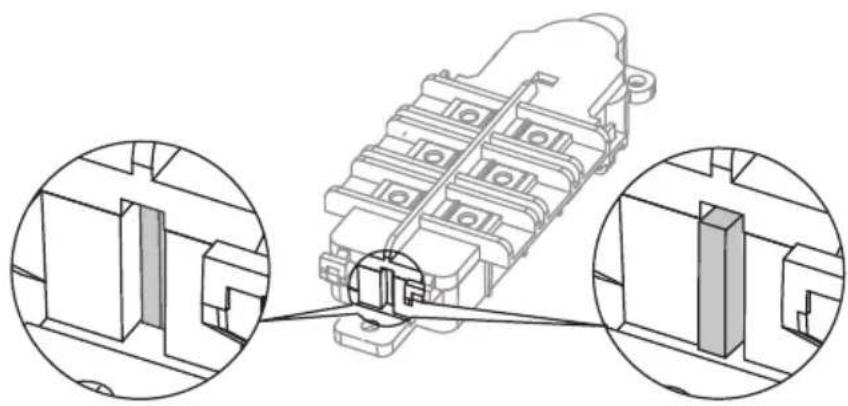

KOSPEL PPE4 WiFi conguration22 - Si après le temps de conguration (5 min.) apparaît sur le panneau du chauffe-eau, la connexion n’a pas été établie. Dans ce cas, vous pouvez répéter le processus de conguration en répétant la procédure depuis le début. - Si le niveau de signal WIFI (1..100%) apparaît sur l’achage, la connexion au réseau WiFi a été établie et la procédure a été terminée. Vous pouvez télécharger gratuitement le logiciel „Kospel PPE4” depuis l’app store (Android, iOS) et commencer à travailler à distance avec le chauffe-eau. Disjoncteur de sécurité Note Interrupteur de pression peut se déclencher en cas de surpression de l’eau ou à la suite d’un panne du chauffe-eau. Danger En cas d’activation de l’interrupteur de sécurité, contactez un centre d’assistance agréé. Disjoncteur de sécurité activé Disjoncteur de sécurité déclenchéFR-116B_f.1554
Nettoyage du ltre à eau (peut être effectué par un personnel non qualié):
1. Isolez l’alimentation électrique et fermez l’alimentation en eau froide du chauffe-
2. Retirez l’enceinte du chauffe-eau.

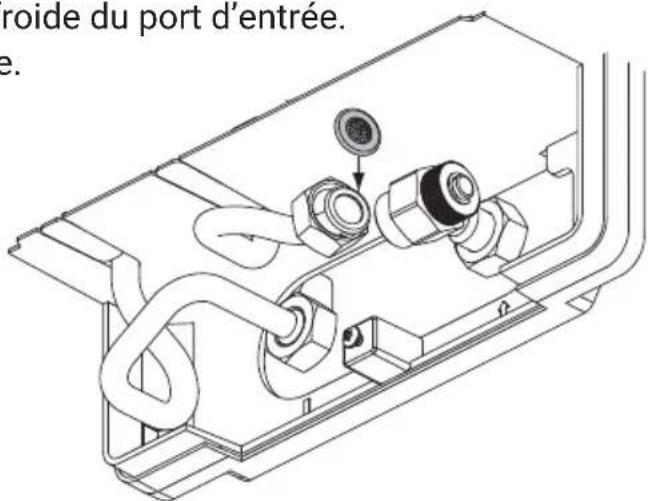

3. Déconnectez la connexion d’entrée d’eau froide du port d’entrée.
4. Retirez le ltre du port d’entrée d’eau froide.
Fonctionnement du relais de contrôle de priorité Entretien Si la puissance d’entrée des charges connectées au système d’alimentation empêche leur fonctionnement simultané avec le chauffe-eau, un relais de contrôle de priorité doit être installé. Branchez le bloc de connexion L1 du chauffe-eau à la source d’alimentation via le relais de contrôle de priorité. Dans cette conguration de câblage, les charges électriques connectées à une ligne d’alimentation non prioritaire ne s’allumeront pas pendant que le chauffe-eau chauffe l’eau chaude sanitaire.
5. Nettoyez le ltre.
6. Réinstallez le ltre avec le joint et
connectez l’alimentation en eau au port d’entrée. 7, Ouvrez le robinet d’arrêt de l’alimentation en eau froide et vériez la présence de fuites.
8. Purgez l’air du système, voir „Purge d’air”.
9. Réinstallez l’enceinte sur le chauffe-eau.
Danger Ne pas ouvrir l’enceinte du chauffe-eau avant d’avoir isolé l’alimentation électrique. Risque d’électrocution.24 La résistivité minimale de l’eau à 15°C pour le chauffe-eau PPE4 doit être de 900 Ωcm. chauffe-eau PPE4 (toutes options) 10/11/12/15 17/18/21/24 27 Alimentation électrique 380V 3~ Puissance nominale kW 9,1 10 11 13,7 15,6 16,5 19,2 22 24,7 Courant d'entrée nominal A 3x13,8 3x15,1 3x16,7 3x20,7 3x23,6 3x25 3x29,1 3x33,3 3x37,4 Alimentation électrique 400V 3~ Puissance nominale kW 10 11 12 15 17 18 21 24 27 Courant d'entrée nominal A 3x14,5 3x15,9 3x17,3 3x21,7 3x24,7 3x26,0 3x30,3 3x34,6 3x39,0 Alimentation électrique V 415V 3~ Puissance nominale kW 10,9 12 13 16,3 18,5 19,6 22,9 26,2 29,4 Courant d'entrée nominal A 3 x 15,1 3 x 16,7 3 x 18 3 x 22,6 3 x 25,7 3 x 27,2 3 x 31,8 3 x 36,4 3 x 40,8 Production d'eau chaude (à une température d'eau d'entrée de 30°C et une pression de 0,45 MPa) l/min 4,3 5,2 5,8 7,2 8,1 8,7 10,1 11,6 13 Taille minimale du conducteur de câblage d'alimentation
4 x 2,5 4 x 6 Taille maximale du conducteur de câblage d'alimentation
4 x 16 Impédance maximale du système d'alimentation Ω 0,43 0,37 0,30 Prol de charge déclaré XS S S Consommation électrique quoti- dienne Q elec 2,135 2,144 2,147 Indice de protection IP25 Spécications techniquesFR-116B_f.1554
Démontage du produit Démontez le produit dans l’ordre inverse de la procédure d’installation à la p. 9. Spécications de l'interface WiFi PPE4.M Mode AP/Client 802.11b/g/n. Sécurité WPA/WPA2 (personal) Attribution d'adresse IP DHCP Fréquence 2412-2484 MHz Puissance de transmission <19,5 dBm Spécications techniques (suite) Pression de l’eau d’alimentation MPa 0,1 ÷ 1,0 Seuil de démarrage du chauffage (débit minimum) l/min 1,8 Plage de contrôle de la température de l’eau Mode NORMAL
Mode DOUCHE 55 Ports de connexion d’eau G 1/2” (distance entre les ports 100mm) Niveau de puissance sonore L
dB 15 Dimensions générales (hauteur x largeur x profondeur) mm 478 x 250 x 99 Poids kg ~4,826 Contenu de l’emballage Chauffe-eau PPE4 1 pc. Support de montage mural 1 pc. Joints 2 pc. Vis 2 sets Liste des points de service technique autorisés 1 pc. Gabarit de perçage 1 pc. Carte de garantie avec protocole d’installation 1 pc. Élimination de l’emballage Recyclez les emballages obsolètes conformément aux réglementations applicables. Ce produit est étiqueté avec le symbole de collecte de tri des déchets, tel qu’établi dans la norme EN 50419. Cette étiquette signie également que le produit est commercialisé après le 13 août 2005. Les ménages ont une contribution importante à la réutilisation et à la récupération des matériaux, ce qui comprend le recyclage des déchets d’équipements électriques et électroniques (DEEE). Une élimination appropriée des DEEE contribue à la protection de l’environnement et aide à récupérer des matériaux recyclables. Tous les matériaux d’emballage de nos produits sont recyclables et peuvent être transformés en plus de produits. Ce produit, une fois utilisé, ne doit pas être jeté avec les déchets ménagers mixtes. Renvoyez le produit à un point de collecte DEEE pour le recyclage. Une élimination appropriée du produit utilisé prévient l’impact environnemental potentiel d’une gestion incorrecte des déchets. Pour plus d’informations détaillées sur comment recycler ce produit, contactez vos autorités locales, les opérateurs de gestion des déchets ou le vendeur original.FR-116B_f.1554
Déclaration de conformité; normes et directives de référence Avis de protection des données personnelles Pour utiliser le module de commande à distance du chauffe-eau, vous devez télécharger une application gratuite. Des informations détaillées concernant la protection des données personnelles sont disponibles sur le site du fabricant à l’adresse www.kospel.pl, sous l’onglet „Politique de condentialité”. KOSPEL Sp. z o.o. déclare sous sa seule responsabilité que les chauffe-eau électriques sans réservoir de type PPE4 spéciés dans ce manuel sont conformes aux directives européennes et à leurs normes de sécurité correspondantes pour les appareils électroménagers: LVD (2014/35/EU) EMC (2014/30/EU) RED (2014/53/EU) et portent le symbole suivant La version complète de cette déclaration de conformité est disponible sur le site du fabricant: www.kospel.plKOSPEL Sp. z o.o. 75-136 Koszalin, ul. Olchowa 1, Poland tel. +48 94 31 70 565 serwis@kospel.pl www.kospel.pl Made in Poland
