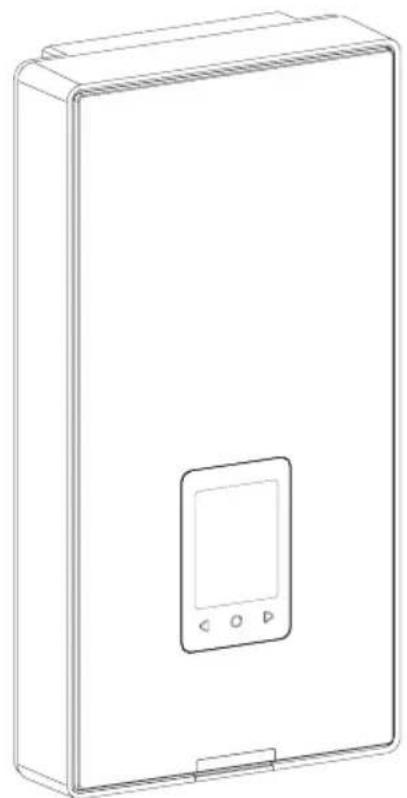

PPE4.M-12 - Chaudière KOSPEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau électrique instantané (sans réservoir)
Modèle	PPE4.M-12
Marque	KOSPEL
Dimensions (H x L x P)	478 x 250 x 99 mm
Poids	~4,8 kg
Alimentation électrique	Triphasé 380-415 V, 50/60 Hz
Puissance nominale	12 kW (réglable de 10 à 15 kW)
Courant d'entrée nominal (400 V)	3 x 17,3 A
Pression d'eau d'alimentation	0,1 à 1,0 MPa
Débit minimum de démarrage	1,8 L/min
Plage de température de sortie	30 °C à 60 °C (mode NORMAL), 55 °C (mode DOUCHE)
Indice de protection	IP25
Raccordement d'eau	G 1/2" (entraxe 100 mm)
Surface d'installation	Mur plat et vertical, espace libre min. 100 mm autour
Fonctions principales	Écran LCD, réglage de température par incréments de 1 °C, 4 réglages de puissance, mémoire 3 températures, boost ECS, WiFi intégré
Connectivité WiFi	Oui (802.11 b/g/n, mode AP/Client, sécurité WPA/WPA2)
Sécurité	Disjoncteur de sécurité, protection antigel (non installé en dessous de 0 °C), RCD recommandé, sécurité enfant via verrouillage
Entretien	Nettoyage du filtre d'entrée, détartrage périodique, purge d'air obligatoire après chaque coupure d'eau
Réparabilité	Pièces détachées disponibles via service technique agréé
Niveau sonore	15 dB

FOIRE AUX QUESTIONS - PPE4.M-12 KOSPEL

Comment installer le chauffe-eau Kospel PPE4.M-12 ?

L'installation doit être réalisée par un électricien qualifié. Fixez le support mural sur un mur vertical plat, raccordez les arrivées d'eau (G 1/2") et le câblage électrique (triphasé 380-415V). Respectez un espace libre d'au moins 100 mm autour de l'appareil. Après installation, purgez l'air avant la première mise en service (voir notice).

Quelle est la température maximale de l'eau en sortie ?

La température maximale de sortie est limitée à 60 °C en mode NORMAL et à 55 °C en mode DOUCHE. Vous pouvez régler la température de 30 °C à 60 °C par incréments de 1 °C via l'écran LCD.

Comment purger l'air du chauffe-eau ?

Coupez d'abord l'alimentation électrique. Ouvrez un robinet d'eau chaude et laissez couler l'eau pendant au moins 30 secondes jusqu'à obtenir un débit régulier sans air. Refermez le robinet, puis remettez l'alimentation électrique. Cette procédure est obligatoire après chaque interruption d'eau.

Que faire en cas de code d'erreur E01 sur l'écran ?

Le code E01 indique une défaillance d'un ou plusieurs triacs de puissance. Isolez immédiatement l'alimentation électrique et contactez le service technique agréé. N'essayez pas de réparer vous-même.

Puis-je utiliser le chauffe-eau avec une eau très calcaire ?

Oui, mais un détartrage périodique est nécessaire pour éviter l'accumulation de tartre. La fréquence dépend de la dureté de l'eau. Un filtre sur l'arrivée d'eau froide est fortement recommandé pour protéger l'appareil. Tout défaut dû au calcaire peut annuler la garantie.

Comment régler la puissance de chauffe ?

La puissance de chauffe se règle via les interrupteurs DIP situés à l'intérieur de l'appareil (accès réservé à un installateur). Sur le modèle PPE4.M-12, vous pouvez sélectionner 10, 11, 12 ou 15 kW. Reportez-vous à la notice pour la configuration exacte.

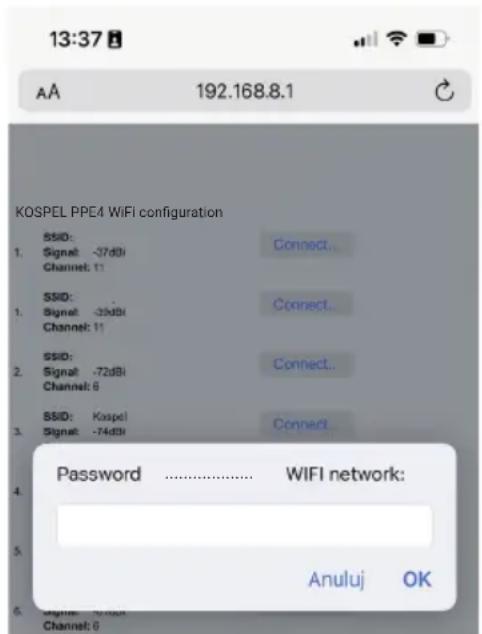

Comment connecter le chauffe-eau au WiFi via l'application ?

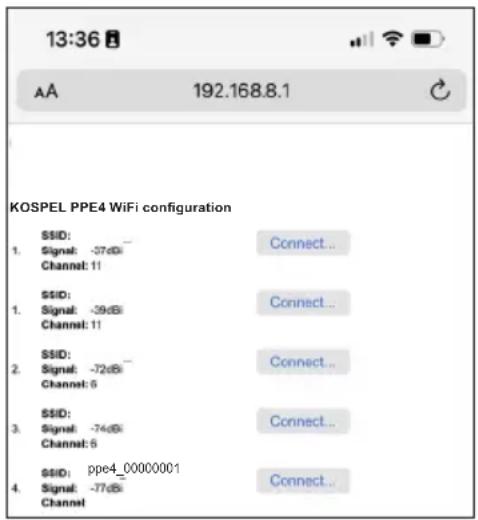

Accédez au menu CONFIG > WIFI sur l'écran LCD. Activez le mode de configuration (compte à rebours de 5 min). Sur votre téléphone, connectez-vous au réseau WiFi du chauffe-eau (nom : ppe4_0000xxxx, mot de passe : 12345678). Ouvrez un navigateur à l'adresse 192.168.8.1 et configurez la connexion à votre routeur WiFi. Téléchargez ensuite l'application Kospel PPE4 pour le contrôle à distance.

Que signifie le clignotement du voyant LED vert ?

Le voyant LED vert clignote pour indiquer des défauts. Par exemple : 1 clignotement = défaillance capteur de température, 2 clignotements = air dans le corps de chauffe, 3 clignotements = température de sortie trop élevée, etc. Consultez le tableau des codes dans la notice pour plus de détails. Si les LED rouge et verte clignotent ensemble, isolez immédiatement l'alimentation et appelez un technicien.

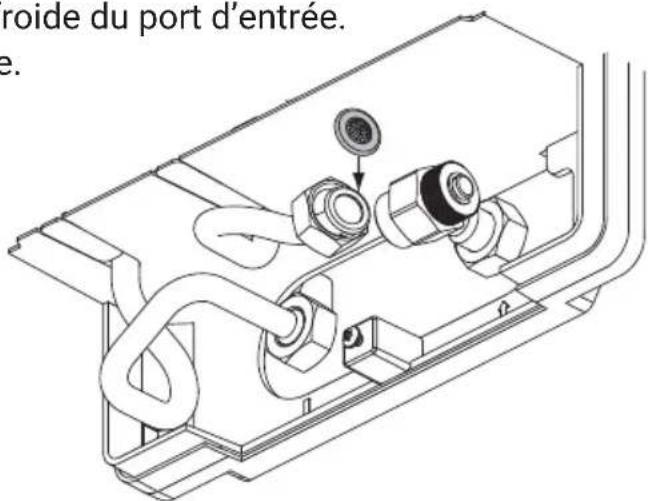

Comment nettoyer le filtre d'entrée d'eau ?

Coupez l'alimentation électrique et fermez l'arrivée d'eau froide. Retirez l'enceinte, déconnectez le raccord d'entrée d'eau froide, sortez le filtre du port, nettoyez-le à l'eau claire, puis remontez le tout. Rouvrez l'eau et vérifiez les fuites. Effectuez une purge d'air après cette opération.

Quelle est la consommation électrique quotidienne ?

La consommation électrique quotidienne Qelec déclarée est de 2,135 kWh pour le profil de charge XS, et 2,144 à 2,147 kWh pour le profil S. Ces valeurs sont indicatives et dépendent de l'usage réel.

MODE D'EMPLOI PPE4.M-12 KOSPEL

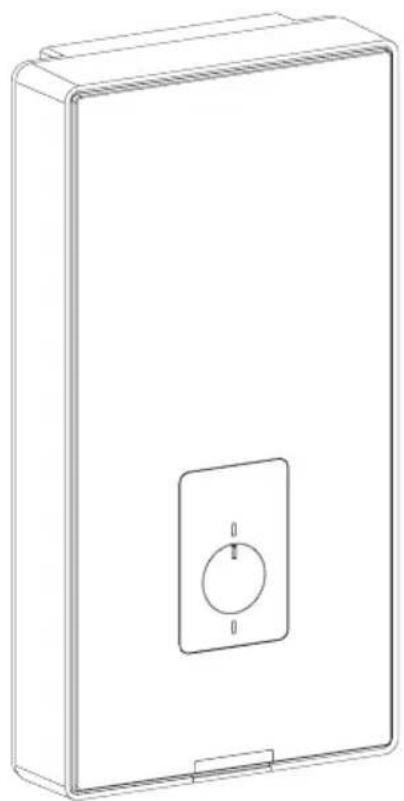

Chauffe-Eau Électrique Instantané

FR

PPE4.B

PPE4.M

Table des matieres

Explication des symboles 3

Groupe cible 3

Lignes directrices de sécurité 4

Lignes directrices de sécurité (suite) 5

Description de l'appareil 7

Utilisation prévue 7

Information sur le produit 7

Construction

Installation 9

Purge de l'air 11

Configuration 12

Mise en service et utilisation du PPE4.B 13

Mise en service et utilisation du PPE4.M 14

ConfigurationWiFi-PPE4.M21

Disjoncteur de sécurité 22

Fonctionnement du relais de contrôle de priorité 23

Entretien 23

24

25

Démontage du produit 25

Contenu de l'emballage 26

Élimination de l'emballage 26

Déclaration de conformité; normes et directives de référence 27

Avis de protection des données personnelles 27

Lisez attentivement ce manuel avant utilisation.

Suivez les instructions du manuel pour garantir un fonctionnement sur et correct du produit.

Conserve le manuel pour reference ultérieure.

Veuillez suivre attentivement les consignes de sécurité afin de prévenir les blessures et les dommages.

Danger Ce symbole averit d'un danger de blessure.

Notez
Ce symbole avertit d'un risque de dommages matériels et de pollution environnementale.

Conseil Le texte marquee du mot Conseil contient des informations supplémentaires.

Reportez-vous à ce manuel lors de l'utilisation du produit ou de ses commandes marquées de ce symbole.

Groupe cible

Notez

Que ce manuel est destiné aux utilisateurs du produit. Ce produit peut être utilisé par des enfants âgés d'au moins 3 ans et des personnes ayant une capacité physique, sensorielle ou mentale réduite, ou des personnes inexplimétées et/ou non familiarisées avec le fonctionnement du produit, à condition d'être instruits sur son utilisation sécurisée et de comprendre tous les risques encourus. Ce produit n'est pas un jouet pour les enfants. Les enfants ne doivent nettoyer et entretenir ce produit qu'en présence d'unadulte.

• Seuls les électriciens qualifiés sont autorisés à intervenir sur les composants électriques.
• La première mise en service de ce produit doit être effectuee par l'instandateur ou une personne designee disposant de l'autorisation appropriee.

Lois et réglementations applicables

• Les codes nationaux d'installation électrique et de plomberie.
• Les réglementations légales en matière d'hygiene et de sécurité au travail.
• Les réglementations légales en matière de protection de l'environnement.
• Les réglementations des associations professionnelles et d'assurance.
• Les réglementations nationales de sécurité en vigueur.

Exigences de connexion du produit

• Le produit est donc exclusivement pour être monté sur un mur plat et vertical.
• Lé système de câblage électrique doit être conçu et installé conformément aux codes électriques applicables.
• Une fois installé, le chauffe-eau doit permettre un accès dégagé pour l'entretien. Cela nécessite un espace libre minimal de 100 mm autour des côtés, du dessus et du dessous de l'enceinte du produit, ainsi qu'un espace libre d'au moins 200 mm à partir du panneau avant.
• N'installez pas ce produit dans des pieces représentant des risques d'explosion ou où la température ambiente peut descendre en dessous de 0^ .
• Des tuyaux en plastique peuvent être utilisés pour raccarder l'entrée et la sortie d'eau du produit; pour le tuyau de sortie d'eau, il doit avoir une pression nominale minimale de 20 bar à une température de 70^ .
• Le cablage du chauffe-eau au réseau électrique et le test de la mise à la terre protectrice pour la protection contre les chocs ELECTriques (et certifié par écrit) doivent être effectués uniquement par unElectricien agréé.

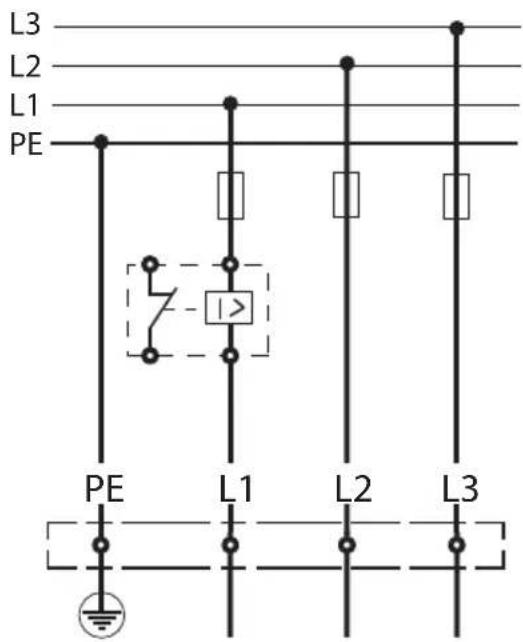

• Ce chauffe-eau électrique doit toujours être cable à son alimentation électrique avec un fil de mise à la terre (PE) dont la continuité (continuite du fil PE) doit être testée périodiquement par un électricien qualifié (aux intervalles de test spécifiés dans les reglementations applicables). Il est recommendé de raccorder le chauffe-eau sur des raccords hydrauliques en acier ou en cuivre mis à la terre.
• Les réglementations applicables exigent que la connexion d'alimentation électrique de ce produit soit cablee à travers un dispositif de courant résiduel à action rapide (RCD) (avec un courant de déclenchement maximal de 30 mA); il est recommandé dinstaller un RCD à quatre poles séparé avec une valeur de déclenchement de 10 ou 30 mA sur la ligne d'alimentation de ce produit (et séparation du reste du système de cablage électrique sur site).
• Le système de cablege electrique doit etre doté de sectionneurs de service permettant l'isoaction de la tension d'alimentation de ce produit ; l'espace libre entre les contacts de tous les pôles en position d'ouverture du sectionneur de service doit etre de 3 mm ou plus.
• Le système de cablage électrique doit être équipé d'une protection contre les surtensions de classe B ou supérieure.

Travailler avec ce produit

• Le chauffe-eau ne doit être utilisé que s'il a été correctement installé et que son état technique est parfaitement adapté à son fonctionnement.
• La température maximale de l'eau à la sortie du chauffe-eau (extrémité d'alimentation) ne doit pas dépasser 60^ .
• Avant la mise en service initiale du chauffe-eau et à chaque fois que le chauffe-eau a été vidé de son eau (par exemple, lors d'un entretien de la plomberie), le chauffe-eau doit être purgé de l'air comme expliqué dans la section „Purge de l'air".
• Le stockage du chauffe-eau dans une piece ou la température ambiente peut descendre en dessous de 0^ peut endommager le chauffe-eau (des résidus d'eau peuvent être présents dans le chauffe-eau; s'ils gèlent, ils feront éclater les composants internes du chauffe-eau).
• Le non-installation d'un filtré sur l'entrée d'eau froide du chauffe-eau peut entraîner une défaillance du produit.
• L'accumulation de dépôts de tartre sur les composants internes du chauffe-eau peut restreindre le débit d'eau ou entraîner une défaillance du chauffe-eau. Toutes les réclamations de garantie causées par une telle défaillance seront rejetées. Le chauffe-eau et les robinetteries sanitaires doivent être détartrés périodiquement à une fréquence qui doit être déterminée en fonction du niveau de durété de l'eau.
• La résistivité minimale de l'eau à 15^ pour le chauffe-eau PPE4 doit être de 900 Qcm.
• Le dispositif doit être connecté en permanence à l'installation électrique.
  Le dispositif doit etre mis a la terre.

Utilisation du produit

Danger

Notez que l'eau à une température supérieure à 40^ évoque un sentiment de chaleur (surtout pour les enfants); à des températures supérieures à 50^ , l'eau chaude présente un risque de brûlures et peut cause des brûlures au premier degré (surtout chez les enfants).

Danger

Chaque fois qu'il y a une interruption d'eau dans le système d'alimentation du chauffe-eau, débranchez toujours le chauffe-eau de l'alimentation électrique et purgeze l'air du chauffe-eau. Mettre en marche le chauffe-eau sans alimentation en eau peut entrainer une défaillance du chauffe-eau.

Danger

N'ouvre pas l'enceinte du chauffe-eau avant d'avoir isolé l'alimentation electrique.

Danger

Un mauvais travail de câblage électrique peut entraîner des risques mortels. Seuls les installateurs qualifiés sont autorisés à intervenir sur ce produit.

Le chauffe-eau électrique sans réservoir de type PPE4 est unconçu pour produit de l'eau chaude sanitaire (ECS) dans des habitations privées, des lavabos, des laboratoires, des ateliers, etc. Ce chauffe-eau est un chauffe-eau ECS multipoint et peut fournir de l'ECS à plusieurs robinets (évier de cuisine, lavabo, douche, baignoire, etc.).

L'ouverture d'un robinet d'eau chaude active automatiquement le chauffe-eau à la puissance de chauffe spécifique.

Le chauffe-eau PPE4 peut augmenter la température de l'ECS déjà chaude (en combinant le fonctionnement du chauffe-eau avec un réserve d'ECS connecté à un système de capteurs solaires). La température maximale de l'eau à la sortie du chauffe-eau (extrémité d'alimentation) ne doit pas dépasser 60^ .

Utilisation prévue

Ce produit est destiné uniquement à un usage domestiqueéré ou similaire. Une utilisation commerciale ou industrielle qui dépasse les limites de fonctionnement n'est pas prévue.

Une utilisation non prévue de ce produit ou un mauvais entretien sont inacceptables et annuleront toute responsabilité du fabricant du produit. Une utilisation non prévue signifiegalement la reaffectation des composants des systèmes de chauffage à d'autres ins.

Conseille

Le produit est destiné uniquement à un usage domestique privé ou similaire, ce qui signifie que même les personnes non formées peuvent manipuler le produit en toute sécurité.

Information sur le produit

Panneau LCD (option PPE4.M uniquement)

• Affichage de la température d'entrée et de sortie
• Affichage du début d'eau
• Affichage de la puissance de chauffe actuelle
• Réglage de la limite de température maximale de sortie
• Mémoire des 3 réglages de température les plus frequently utilisés

Commandélectronique

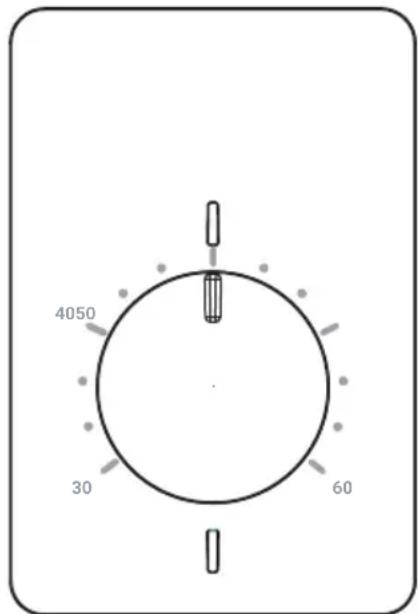

• Réglage précis et pratique de la température de l'eau
• Plage de réglage de la température de l'eau de 30 à 60^ par incréments de 1^ .

4 réglages de puissance de chauffe dans un seul chauffe-eau

• Sélection de la puissance de chauffe maximale.

Boost du chauffage de l'ECS

• Limité de température de sortie d'eau (extrémité d'alimentation): 60^ .

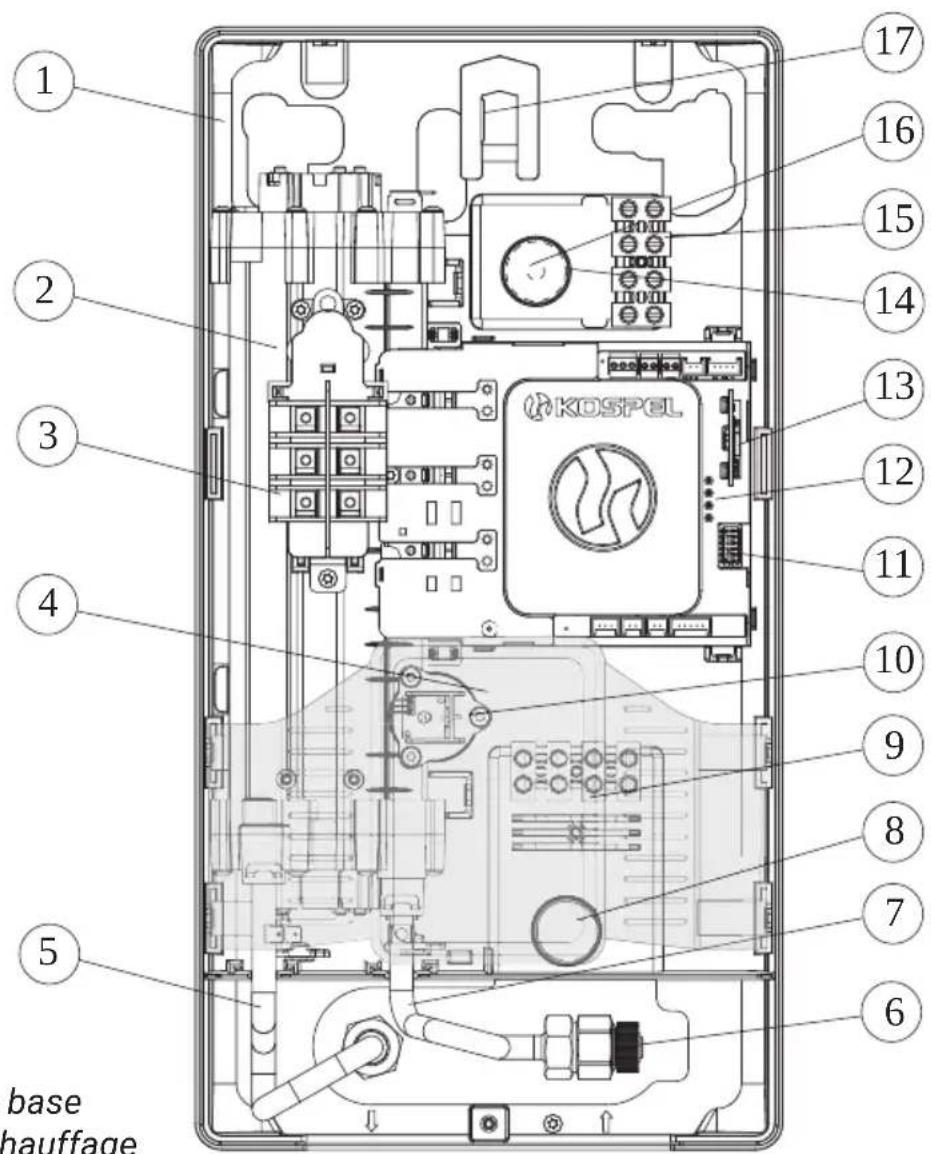

[1] - Plaque de base
[2] -Unité de chauffage
[3] -Interrupteur de pression
[4] - Panneau de contrôle
[5] - Port de sortie - Extrémité d'alimentation en eau chaude sanitaire (ECS)
[6] - Vanne d'arrêt
[7] - Port d'entrée - Extrémité d'eau froide
[8] - Pénetration du cable d'alimentation (en bas)
[9] - Bloc de bornes inférieur
[10] - Capteur de début
[11] - Interrupteurs DIP pour la puissance de chauffe et autres réglages
[12] - Indicateurs LED (de haut en bas : ÉTAT, CHAUFFAGE ACTIF, DÉBIT ACTIF, ERREUR)
[13] - Carte - Module de signalisation
[14] - Trou pour insérer du cable d'alimentation (en haut)
[15] - Bloc de bornes supérieur
[16] - Bague d'étanchéité en caoutchouc pour le cable d'alimentation
[17] - Support de fixation murale pour le chauffe-eau

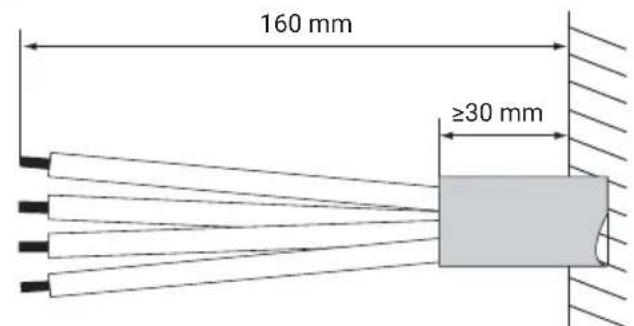

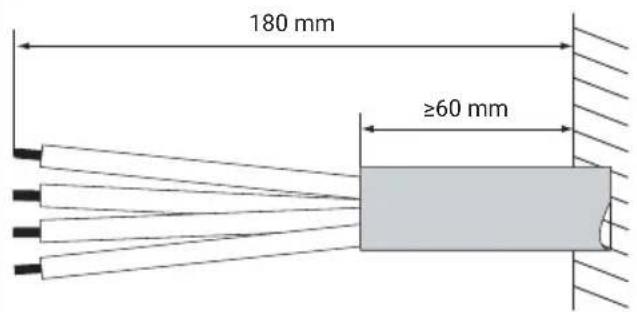

Longueur du cablage pour les connexions du bloc de bornes supérieur

Longueur du cablage pour les connexions du bloc de bornes inférieur

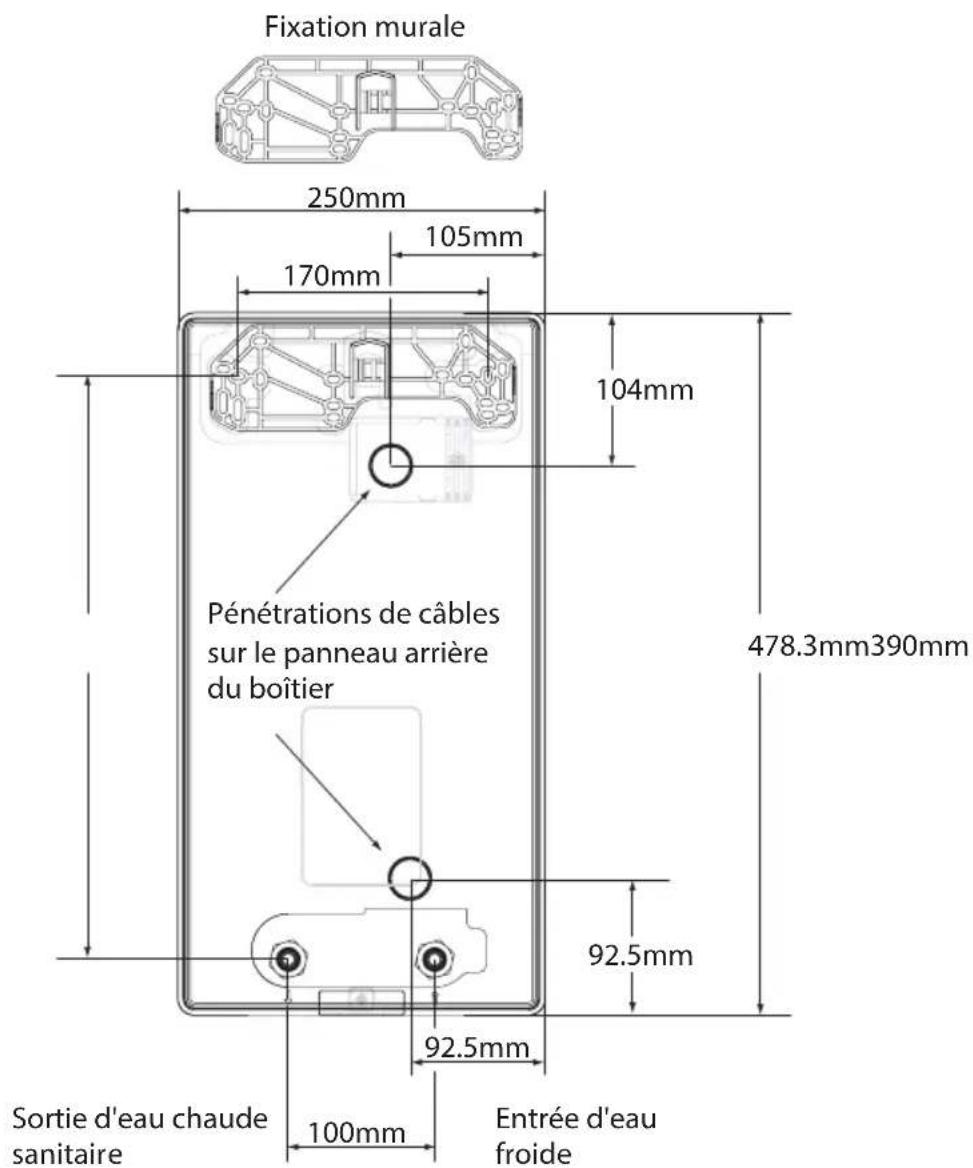

1. Utilisez le gabarit pour marquer les trouss à percer sur le mur pour le support de fixation murale.
2. Amenez le cablage electrique et les connexions de plomberie à l'emplacement d'installation.

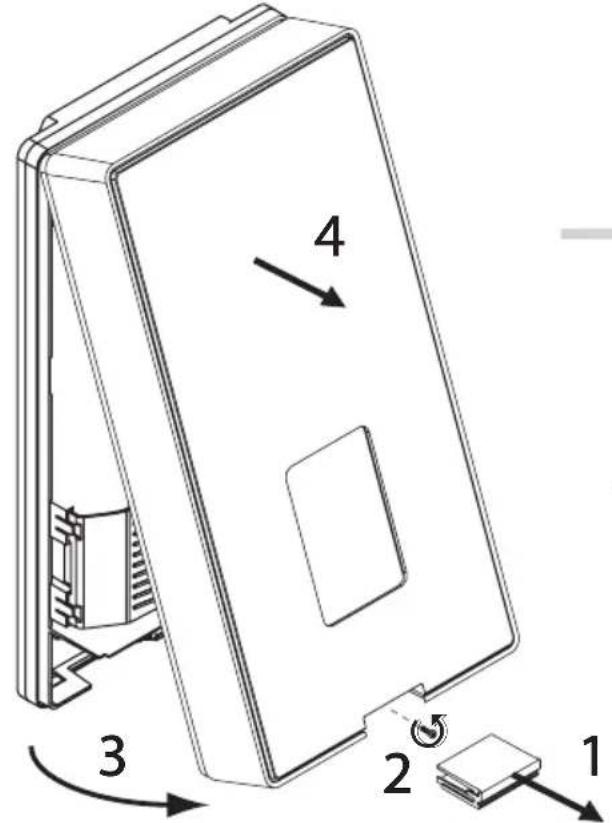

3. Retirez les panneaux de l'enceinte du chauffe-eau et inspectez l'état technique; vérifie les évventuels dommages causés pendant le transport et assurez-vous que le dispositif de sécurité du bloc de bornes est fermé (voir p. 18).
4. Le chauffe-eau est préconfigured en usine pour être cable sur le bloc de bornes supérieur [15]. Pour passer au câblage sur le bloc de bornes inférieur, déplacez le bloc de bornes supérieur vers l'emplacement du bloc de bornes inférieur [9].

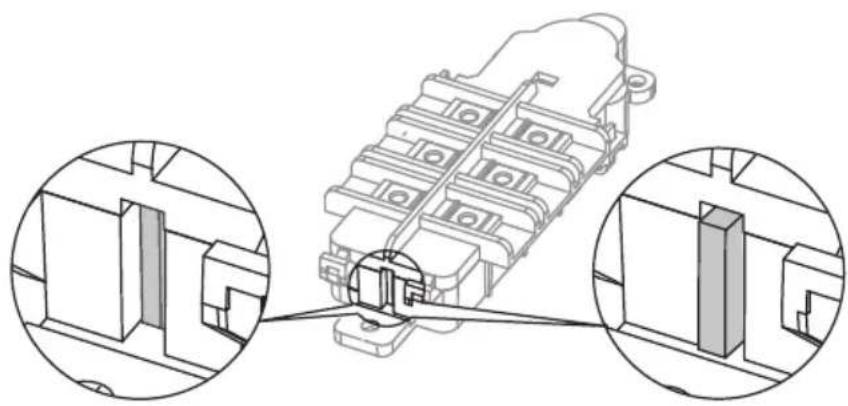

Avant de commencer l'assemblage, défoncez le trou approprié [8] ou [14] et installez-y la protection flexible du cable [16].

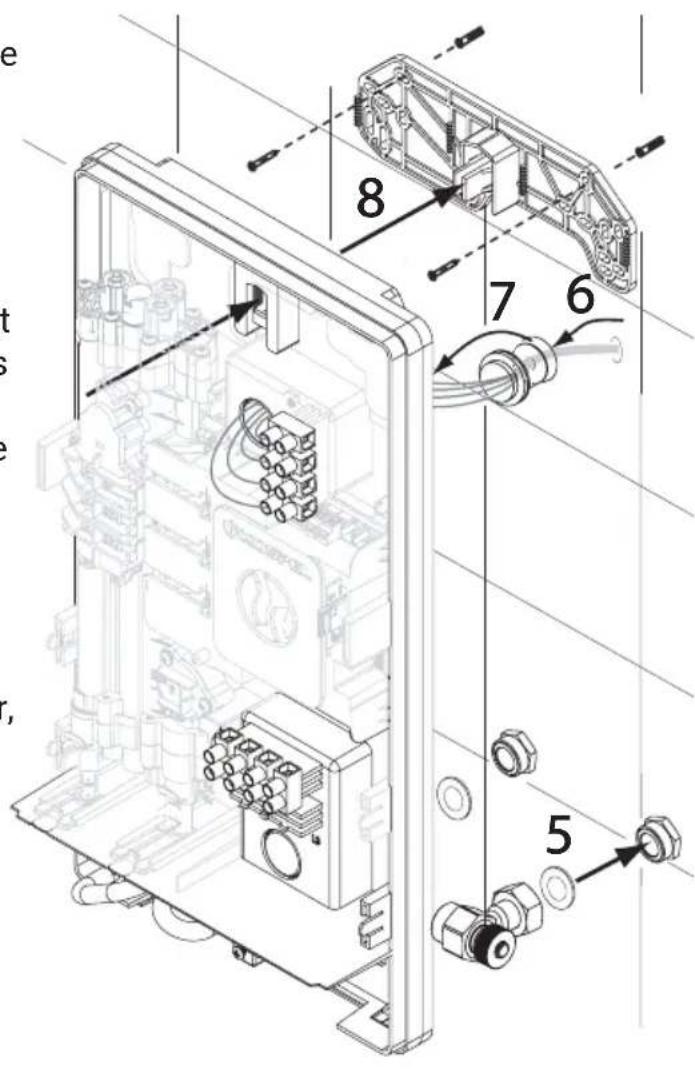

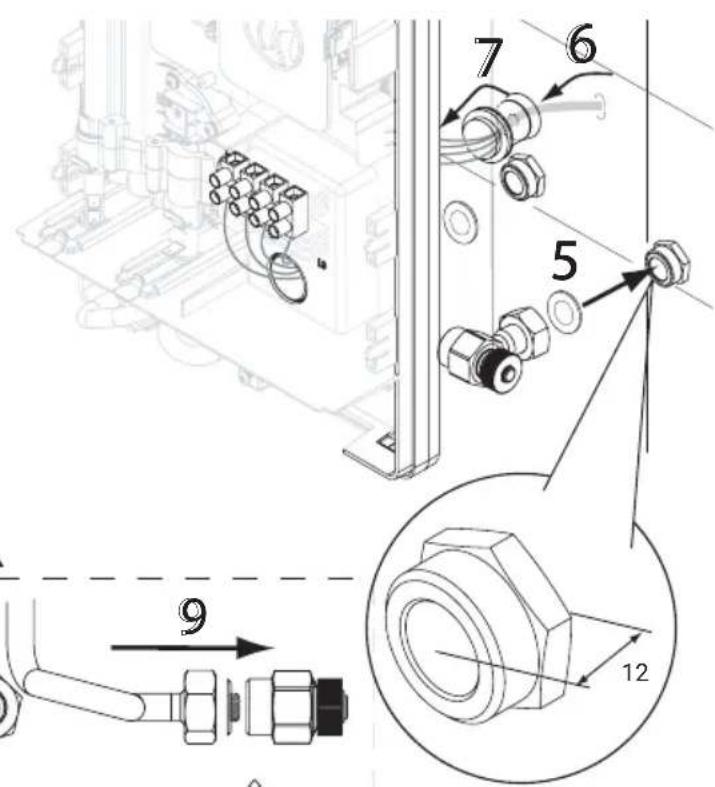

1. Fixez le support de fixation murale avec les vis. Placez le chauffe-eau sur le support de fixation murale comme indiqué sur la figure une fois que le cable d'alimentation a ete insere a travers la pénétration avec le passe-fil instalé. Ne manipulez pas le chauffe-eau par ses composants internes pendant l'installation.
2. Retirez les bouchons des ports d'eau froide et d'ECS.
3. Raccordez le chauffe-eau au système de plomberie de l'eau.
4. Ouvrez la vanne d'arrivée d'eau froide et vérifiez s'il y a des fuites sur toutes les connexions d'eau.
   9 Purgez l'air du système, voir „Purge de l'air".
5. Réinstallez l'enceinte sur le chauffe-eau.
6. Assurez-vous qu'aucun accès aux composants internes sous tension n'est possible par le biais d'ouvertures dans le panneau arrière.

Purge de l'air

• Couper l'alimentation électrique du chauffe-eau.
• Ouvrez le débit d'eau à travers le chauffe-eau (en ouvrant un robinet d'eau chaude) et attendez que l'air soit purgé (pendant au moins 30 secondes), après quoi l'eau devrait s'écouler du robinet avec un flux régulier sans présence d'air qui s'échappe.
• Allumez l'alimentation électrique.

Notez

Effectuez cette procEDURE après chaque interruption de l'alimentation en eau.

on 1 2 3 4 5 6	Réglage de 10 kW pour PPE4 - 10/11/12/15 Réglage de 17 kW pour PPE4 - 17/18/21/24
on 1 2 3 4 5 6	Réglage de 11 kW pour PPE4 - 10/11/12/15 Réglage de 18 kW pour PPE4 - 17/18/21/24
on 1 2 3 4 5 6	Réglage de 12 kW pour PPE4 - 10/11/12/15 Réglage de 21 kW pour PPE4 - 17/18/21/24
on 1 2 3 4 5 6	Réglage de 15 kW pour PPE4 - 10/11/12/15 Réglage de 24 kW pour PPE4 - 17/18/21/24
on 1 2 3 4 5 6	Réglage de la température maximale de sortie de l'eau chaude sanitaire à 55 °C (DOUCHE)
on 1 2 3 4 5 6	Verrouillage du réglage de la température de sortie de l'eau chaude sanitaire pour prévenir les manipulations
on 1 2 3 4 5 6	Désactivation du capteur de détention de l'air
on 1 2 3 4 5 6	Désactivation de la détention de défaillance du triac de puissance

Notez

Le chauffe-eau est configuré en usine en mode NORMAL à 60^ . Le passage en mode DOUCHE à 55^ ne peut être effectué que par un service autorisé.

Le chauffe-eau s'allume automatiquement pour chauffer lorsque le débit d'eau détecté dépasse 1,8 L/min. Le système de contrôle gère la puissance de chauffe en fonction du réglage en surveillant le débit d'eau chaude sanitaire (DHW), le réglage de la température de l'eau et la température de l'eau froide. La fermeture du robinet d'eau chaude éteint le chauffe-eau.

L'enceinte du chauffe-eau comporte des voyants LED :

• Levoyant LED vert s'allume avec l'alimentation électrique principale.
• Levoyant LED rouge s'allume lorsqueléchauffe-eau produit de l'eau chaude sanitaire.

Les conditions de défaut qui empêchent le fonctionnement du chauffe-eau sont indiquées par un motif clignotant spécifique duvoyantLEDvert(interprétaion,voir le tableau de réference ci-dessous).

Danger

Si les voyants LED rouge et vert clignotent en même temps, isolez immédiatement l'alimentation électrique du chauffe-eau (le système de chauffage résistif a échéué). Le non-respect de cette consigne représenté un danger de blessure ou de graves dommages matériels.

Nombre de clignotements duvoyant LED vert	Statut
1	- Défaillance du capteur de température d'entrée - Défaillance du capteur de température de sortie - Connexions inversées des capteurs de température
2 - Détction d'air dans le corps de chauffe, blocage du chauffage
3	- Température de sortie de l'eau trop elevée -Débit de sortie d'eau trop elevé
4	- Échec de synchronisation du réseau d'alimentation électrique -Erreur de configuration matérielle
5	Information / Avertissement : - La sortie de chaleur réelle n'est pas conforme au réglage - Réponse du capteur de température ALTERée - Température réelle d'un capteur trop basse ou trop elevée

Après avoir allumé l'alimentation électrique, la version du logiciel du panneau s'affiche à l'écran, suivie de la version du logiciel du contrôleur ainsi que de la puissance régée du chauffe-eau.

Avant le premier chauffage, le système de contrôle attend la stabilisation des paramétres, ce qui est indiqué par un message.

Le chauffe-eau s'allume automatiquement lorsque le débit atteint 1,8 L/min. Le système de contrôle seLECTIONne la puissance appropriée du chauffe-eau en fonction du point de consigne, de la prise d'eau et de la température de l'eau d'entrée. Lorsqu'il est en marche, la sortie de chaleur est indiquée par l'allumage du panneau LCD et l'affichage de icon. L'affichage devient également actif chaque fois que l'utilisateur interagit avec le panneau de commande. Le retour à l'état „sommeil" se produit après l'arrêt du chauffage ou après 1 minute d'inactivité.

Icones
!	Un événement qui affecte le comport de fonctionnement du chauffe-eau
E	Signalisation d'une erreur bloquant la fonction de chauffage de l'eau
A	Affichage du début/consommation d'eau
C	Connexion WiFi du chauffe-eau établie
F	Mode de menu de service activé
B	Pauseforcée par le système de contrôle
D	Accès aux paramètres du chauffe-eau activé
F	Informations sur la consommation d'électricité
S	Affichage de la mise en chauffe ; si clignote, le réglage de température ne peut pas être atteint même avec la sortie de chaleur maximale
O	La valeur de paramètre saisie est hors plage ou la commande saisie est verrouillée
Menu principal

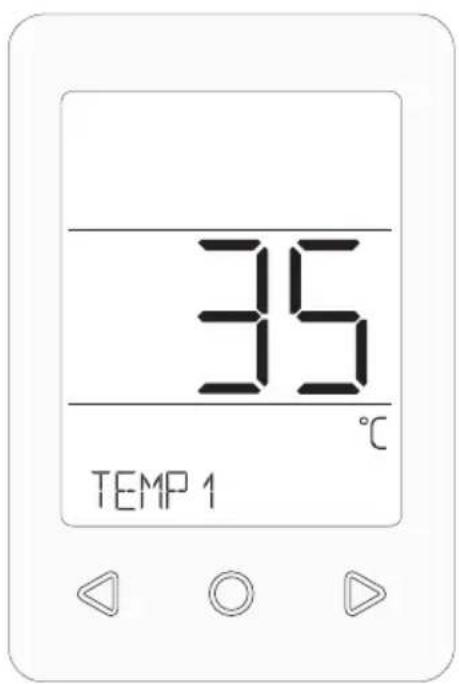

TEMP 1	Mode de réglage de température.
TEMP 2	Appuyez à nouveau pour désirier parmi trois températures enregistrées, changement de la valeur régée,
TEMP 3	Maintenez,enforcé pour ouvrir un aperçu des réglages des paramètres.
Aperçu des réglages des paramètres
POWER	Puisance actuellesment enclenché.
TEMP IN	Température d'entrée de l'eau froide.
TEMP OUT	Température de sortie de l'eau chaude.
SET TEMP	Réglage de la température de l'eau chaude sanitaire.
FLUX	Débit d'eau réel.
PUISSANCE	Réglage de la puissance de chauffe.
ENERGIE	Consommation d'énergie électrique: ○ Ouvre l'aperçu, ○ Modifie la plage d'entrée, JOUR, SEMAINE MOIS ANNEE FIN Retourne au menu de l'aperçu.
ERU	Consommation d'eau. ○ Ouvre l'aperçu, ○ Modifie la plage d'entrée, JOUR, SEMAINE MOIS ANNEE FIN Retourne au menu de l'aperçu.
WIFI	Niveau du signal WiFi, Numéro du module WiFi,
INFO	[POUR SAV] informations sur l'état de l'algorithmme et le code de verrouillage du chiffage.
ALERTES	[AFFICHE LORSQUE PRÉSENT]. ○ Affiche les avertissements actifs, Passe en revue les avertissements actifs suivants, FIN Retourne au menu de l'aperçu.
ERREURS	[AFFICHE LORSQUE PRÉSENT]. ○ Affiche les pannes actives qui bloquent la sortie de chaleur, Passe en revue les erreurs actives suivantes, FIN Retourne au menu de l'aperçu.
SYSTEME	Versions actuelles du micrologiciel du panneau LCD, de l'unité de contrôle et du module WiFi.
CONFIG	Entrer dans le menu de configuration.
FIN	Quitte le menu de l'aperçu et ouvre le menu principal.
Configuration
TEMP 1	Sélectionne l'un des trois régages de température les plus souvent utilisés. Ouvre le mode de configuration, Modifie la valeur du régage, Sauvegarde le régage et returne au menu de configuration.
TEMP 2
TEMP 3
LCD MIN	Ouvre le réglage du niveau de rétroéclairage LCD pour le mode veille. Modifie la valeur du régage, Retourne au menu de configuration.
LCD MAX	Ouvre le réglage du niveau de rétroéclairage LCD pour le mode actif et le mode de sortie de chaleur. Modifie la valeur du régage, Retourne au menu de configuration.
FRANÇAIS	Modifie la langue de l'interface. Active le changement, Modifie la langue, Quitte le sous-menue.
TEMP MAX	Réglage de la température maximale de sortie d'eau chaude sanitaire. Ouvre le mode de réglage, Modifie la valeur du régage, Quitte le sous-menue.
DATE HEURE	IATE HEURE Régages de la date et de l'heure du système. Ouvre le mode de réglage, Sélectionne le paramètre à modifier, RNNEE, MOIS JOUR HEURE Ouvre le mode de réglage du paramètre, Modifie la valeur du régage, Retourne à la sélection du réglage du paramètre, FIN Retourne au menu de configuration.
WIFI	Menu de connectivité WiFi. Ouvre le menu, WIFI CONFIG Début de l'apparlement de la connexion (l'écran LCD affiche le décompte du début d'attente configuré; si la connexion est réussie, l'intensité du signal de connexion est affichée; si la connexion échoue, l'écran affiche — ), FIN Retourne au menu de configuration.
SYSTEME	Ouvre le menu de selection des commandes. Sélections possibles: RECOMMENCE - Redémarre les contrôleles, FACTORY SET - Restaure les paramètres d'usine par défaut, FIN Retourne au menu de configuration.
DISINFECT	Ouivre le menu de désinfection, qui est protégé par mot de passer [23]. Changement de l'élément, DISINFECT - Réglage de la température de chauffage de désinfection, Ouivre le mode de réglage, Modifie la valeur du réglage, Retour. DESIN START - Active la fonction de désinfection. Début de l'activation (le chauffe-eau chauffera l'eau à la valeur de température DISINFECT définie en une seule, le cycle de chauffage le plus proche, mais pas plus tard que 15 minutes après le réglage). DESIN STOP - Sortie de l'activation - si la fonction est active. - Arrête l'activation, FIN - Quitte le sous-menu.
SERVICE	Accès au mode de service : uniquement pour les techniciens de service qualifiés.
FIN	Quitte le menu de configuration et ouvre le menu principal.

Messages d'information
FLUX FAIBLE	Information sur un début trop faible pour activer le chauffage.
ATTENIRE	Système pendant la configuration.
COM MSP	Aucune connexion au contrôleur.

Affichage d'erreur

code	Causes possibles Solutions
E01 Éteindre	- Un ou plusieurs triacs ont échoué.	ISOLEZ LE PRODUIT DE L'ALIMENTATION ÉLECTRIQUE et contactez le service technique
E02 TIN	- Défaillance du capteur d'étain, - Capteur d'étain manquant, - Connexion du capteur d'étain en court-circuit à la terre.	Vérifiez que le connecteur du faisceau est dans le réceptacle correct; si c'est le cas, contactez le service technique.
E03 TOUT	- Défaillance du capteur Tout, - Capteur Tout manquant, - Connexion du capteur en court-circuit à la terre, - Tout.	Vérifiez que le connecteur du faisceau est dans le réceptacle correct; si c'est OK, contactez le service technique.
E04 SORTIE/ENTRÈE	- Connexions des capteurs Tin et Tout inversées, - Réponse altrée d'un ou des deux capteurs de température.	Vérifiez que les connexions du capteur de température sont correctement attribuées; si c'est OK, contactez le service technique.
E05 AIR2	- l'apparition d'air dans le circuit d'eau, - Impureté de la turbine, - Endommagement de la turbine.	si le problème persististe, contactez le service technique.
E06 AIR	- l'apparition d'air dans le circuit d'eau, - Déclenchement de l'interrupteur de pression, - Perte de tension sur une phase d'alimentation.	Vérifiez que toutes les tensions de phase d'alimentation sont correctes; si le problème persististe, contactez le service technique.
E07 T MAX	- Temporaires et violent changements du débit d'eau, - Modifications soudaines/élevées des réglages, - Défaillance du système de contrôle.	si le problème persististe, contactez le service technique.
E08 FLOW	- l'apparition d'air dans le circuit d'eau, - Pression du système d'alimentation en eau trop élevée.	si la pression du système d'alimentation en eau est dans les limites spécifiées et que le problème persististe, contactez le service technique.
E09 3F	- Aucun signal d'entrée de synchronisation du réseau électrique, - Perte de tension de la phase d'alimentation.	Si les paramètres du réseau auquel le chauffe-eau est connecté sont corrects, contactez le service.
E10 CONFIG	- Configuration matérielle illégale. Contacez le service technique.
E11 Éteindre	- Défaillance du système de contrôle.	ISOLEZ LE PRODUIT DE L'ALIMENTATION ÉLECTRIQUE et contactez le service technique.

Affichage d'avertissement

Code	Causes possibles Solutions
W01	- E06 Erreur AIR1 pendant le chauffage.	si le problème persiste, contactez le service technique.
W02	- E05 Erreur AIR2 pendant le chauffage.	si le problème persiste, contactez le service technique.
W03	- E08 Erreur FLOW pendant le chauffage.	si le problème persiste, contactez le service technique.
W04	- E07 Erreur T MAX pendant le chauffage.	si le problème persiste, contactez le service technique.
W05	- Interrupteur de pression déclenché,Réglages incorrects du commutateur DIP pour le système de chauffage,Défaillance du resistance électrique, - Perte de tension de la phase d'alimentation,Défaillance du triac.	Si les paramètres du réseau d'alimentation électrique connecté au chauffe-eau sont dans les limites spécifique, contactez le service technique.
W06	Batterie faible.	Remplacez la batterie ou contactez le service technique.
W07	Batterie déchargée.	Remplacez la batterie ou contactez le service technique.
W08	- Réponse ALTERée d'un ou des deux capteurs de température.	Contactez le service technique.
W09	Défaillance de la carte de contrôle PCB. Contactez le service technique.
W10	Défaillance de la carte de contrôle PCB. Contactez le service technique.
W11	Défaillance du module WiFi. Contactez le service technique.
W12	- Défaillance de la carte de contrôle PCB. Corructif.	tactez le service technique.
W13	- Conditions d'environnement de fonctionnement hors limites, - Défaillance du capteur de température d'entrée.	- Vérifiez que l'emplacement d'installation du chauffe-eau est correct, - Vérifiez la température de l'eau froide, - Inspectez/remplacez le capteur de température d'entrée ou contactez le service technique.
W14	- Si W13 et W15 sont actifs en même temps, les conditions du lieu d'installation sont incorrectes, - Si W13 est actif uniquement, la température de l'eau froide est trop BASSE, - Si W14 est actif uniquement, le capteur de température de sortie a échoué.	Remplacez le capteur de température de sortie (seulément si W13 et/ou W15 ne sont pas actifs en même temps).
W15	- Conditions d'environnement de fonctionnement hors limites, - Défaillance de la carte de contrôle PCB.	- Vérifiez que les conditions du lieu d'installation du chauffe-eau sont conformes aux specifications, - Contactez le service technique.
W16	- Conditions d'environnement de fonctionnement hors limites, - Défaillance du capteur de température d'entrée.	- Vérifiez que l'emplacement d'installation du chauffe-eau est correct, - Vérifiez la température de l'eau froide - Remplacez le capteur de température d'entrée.
W17	- Conditions d'environnement de fonctionnement hors limites, - Défaillance de la carte de contrôle PCB.	- Vérifiez que les conditions du lieu d'installation du chauffe-eau sont conformes aux specifications, - Contactez le service technique.

Conseil

Si le module n'est pas connecté au contrôleur du chauffe-eau, les champs liés au WiFi ne seront pas disponibles sur le panneau.

• Entrez dans CONFIG le menu et après avoir selectionné le Wifisque le CONFIG WIFI message apparait, appuyez sur la touche pour commencer à configurer la connexion WiFi. Un message apparaître sur l'affichage et le temps restant pour configurer la connexion à l'aide d'un téléphone ou d'une tablette est en compte à rebours. Commence à rechercher le réseau sur votre téléphone, tablette ou ordinateur, puis selectionné le chauffe-eau dans la liste des appareils trouvés (ppe4_0000xxxx). Le numéro du module peut être lu dans le menu Afficher >WIFI XXX paramétres. ÀpRES avoir selectionné le chauffe-eau dans la liste, selectionné l'option pour utiliser la clé de sécurité et entrez le mot de passer 12345678. ÀpRES l'établissement d'une connexion, un message sur l' indisponibilité d'Internet peut

apparaitre sur l'écran de l'appareil, veuilles l'ignoreer et maintainir la connexion.

• Lancez le navigateur web, entrez l'adresse 192.168.8.1, la page de configuration doit s'afficher dans la fenêtre. Si, après avoir établi la connexion avec le module, vous ne pouvez pas ouvrir la page de configuration, vérifie si d'autres connexions à Internet sont actives (LTE, GPRS, etc.). Dans ce cas, déconnectez temporairement votre téléphone ou tablette de l'Internet et essayez de vous connecter à nouveau au module WiFi.

• Pour configurer correctement la connexion, Sélectionnez le point d'accès dans la liste affichée sous l'inscription „KOSPEL PPE4 Configuration Wi-Fi."

Sous le SSID du réseau, sa force de signal est affichée.

Si plusieurs points d'accès sont présents dans le réseau,CHOISISSEZ celui qui a les meilleures performances (c'est-à-dire la valeur dBi négative la plus faible).

Après avoir appuyé sur „Connector...”, une fenêtre s'affichera dans laquelle vous devrez entraîr le mot de passer du point d'accès WiFi auquel le chauffe-eau doit être connecté (par exemple, le routeur WiFi), et confirmez-le avec le bouton „OK".

• Si après le temps de configuration (5 min.) apparait sur le panneau du chauffe-eau, la connexion n'a pas eté établie. Dans ce cas, vous pouvez répéter le processus de configuration en répétant la procédure depuis le début.

• Si le niveau de signal WIFI (1..100%) apparait sur l'affichage, la connexion au réseau WiFi a eté établie et la procédure a eté terminée. Vous pouvez télécharger gratuitement le logiciel „Kospel PPE4" depuis l'app store (Android, iOS) et commencer à travailler à distance avec le chauffe-eau.

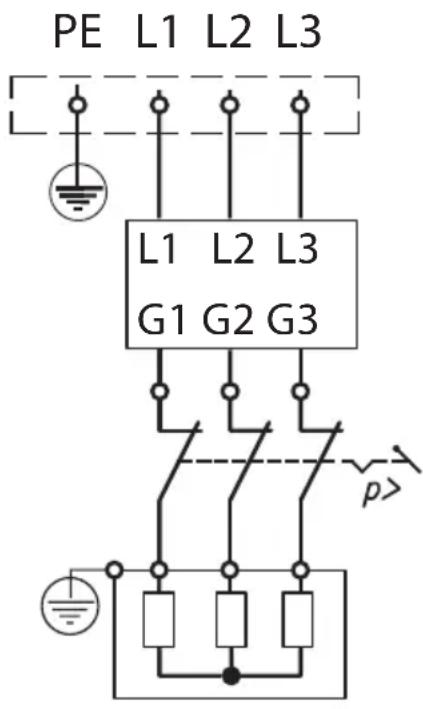

Disjoncteur de sécurité

Note

Interrupteur de pression peut se déclencher en cas de surpression de l'eau ou à la suite d'un panne du chauffe-eau.

Danger

En cas d'activation de l'interrupteur de sécurité, contactez un centre d'assistance/agree.

Disjoncteur de sécurité activé

Disjoncteur desecurite déclenché

Si la puissance d'entrée des charges connectées au système d'alimentation empêche leur fonctionnement simultané avec le chauffe-eau, un relais de contrôle de priorité doit être installé. Branchez le bloc de connexion L1 du chauffe-eau à la source d'alimentation via le relais de contrôle de priorité. Dans cette configuration de câblage, les charges électriques connectées à une ligne d'alimentation non prioritaire ne s'allumeront pas pendant que le chauffe-eau chauffe l'eau chaude sanitaire.

Entretien

Nettoyage du filtré à eau (peut être effectué par un personnel non qualifié):

1. Isolez l'alimentation électrique et fermez l'alimentation en eau froide du chauffe-eau.

2. Retirez l'enceinte du chauffe-eau.

3. Déconnectez la connexion d'entrée d'eau froide du port d'entrée.
4. Retirez le filtré du port d'entrée d'eau froide.
5. Nettoyez le filtré.
6. Réinstallez le filtré avec le joint et connectez l'alimentation en eau au port d'entrée.
   7, Ouvrez le robinet d'arrêt de l'alimentation en eau froide et vérifiez la présence de fuites.
7. Purgez l'air du système, voir „Purge d'air".
8. Réinstalléz l'enceinte sur le chauffe-eau.

Danger

Ne pas ouvrir l'enceinte du chauffe-eau avant d'avoir isolé l'alimentation électrique. Risque d'électrocution.

chauffe-eau PPE4 (toutes options) 10/1		1/12/15 17/18/21/24 27
Alimentation électrique 380V 3~
Puisance nominale	kW	9,1	10	11	13,7	15,6	16,5	19,2	22	24,7
Courant d'entrée nominal	A	3x13,8	3x15,1	3x16,7	3x20,7	3x23,6	3x25	3x29,1	3x33,3	3x37,4
Alimentation électrique 400V 3~
Puisance nominale kW 10 11 12	15 17	18 21 24	27
Courant d'entrée nominal	A	3x14,5	3x15,9	3x17,3	3x21,7	3x24,7	3x26,0	3x30,3	3x34,6	3x39,0
Alimentation électrique V		415V 3~
Puisance nominale	kW	10,9	12	13	16,3	18,5	19,6	22,9	26,2	29,4
Courant d'entrée nominal	A	3 x 15,1	3 x 16,7	3 x 18	3 x 22,6	3 x 25,7	3 x 27,2	3 x 31,8	3 x 36,4	3 x 40,8
Production d'eau chaude (à une température d'eau d'entrée de 30°C et une pression de 0,45 MPa)	l/min	4,3	5,2	5,8	7,2	8,1	8,7	10,1	11,6	13
Taille minimale du conducteur de câblage d'alimentation	mm2	4 x 2,5				4 x 6
Taille maximale du conducteur de câblage d'alimentation	mm2	4 x 16
Impédance maximale du système d'alimentation	Ω							0,43 0	37 0,30
Profil de charge déclaré		XS				S				S
Consommation électrique quotidienne Qelec		2,135				2,144				2,147
Indice de protection		IP25

La résistivité minimale de l'eau à 15^ pour le chauffe-eau PPE4 doit être de 900 cm

Pression de l'eau d'alimentation		MPa	0,1 ÷ 1,0
Seuil de démarrage du chauffage (débit minimum)		l/min	1,8
Plage de contrôle de la température de l'eau	Mode NORMAL	°C	60
	Mode DOUCHE 55
Ports de connexion d'eau			G 1/2" (distance entre les ports 100mm)
Niveau de puissance sonore LWA		dB 15
Dimensions générales (hauteur x largeur x profondeur)		mm 478 x 250 x 99
Poids kg ~4,8

Spécifications de l'interface WiFi PPE4.M
Mode AP/Client 802.11b/g/n.
Sécurité WPA/WPA2 (personal)
Attribution d'adresse IP DHCP
Fréquence 2412-2484 MHz
Puisance de transmission <19,5 dBm

Démontage du produit

Démontez le produit dans l'ordre inverse de la méthode d'installation à la p. 9.

Gabarit de perçage 1 pc.

Carte de garantie avec protocole d'installation 1 pc.

Élimination de l'emballage

Recyclez les emballages absolutes conformément aux reglementations applicables.

Ce produit est étiqueté avec le symbole de collecte de tri des déchets, tel qu'établi dans la norme EN 50419. Cette étiquette signifie également que le produit est commercialisé après le 13 août 2005.

Les menages ont une contribution importante à la réutilisation et à la recupération des matériaux, ce qui comprend le recyclage des déchets d'équipements électriques etlectroniques (DEEE).Une élimination appropriée des DEEE contribue à la protection de l'environnement et aide à récapérer des matériaux recyclables.

Tous les matériaux d'emballage de nos produits sont recyclables et peuvent être transformés en plus de produits.

Ce produit, une fois utilisé, ne doit pas être jeté avec les déchets menagers mixtes. Renvoyez le produit à un point de collecte DEEE pour le recyclage. Une élimination appropriée du produit utilisé prévient l'impact environnemental potentiel d'une gestion incorrecte des déchets.

Pour plus d'informations détaillées sur comment recycler ce produit, contactez vos autorités locales, les opérateurs de gestion des déchets ou le vendeur original.

KOSPEL Sp. z o.o. déclare sous sa seule responsabilité que les chauffe-eau électriques sans réservoir de type PPE4 spécifiés dans ce manuel sont conformes aux directives européennes et à leurs normes de sécurité correspondantes pour les apparils electroménagers:

LVD (2014/35/EU)

EMC (2014/30/EU)

RED (2014/53/EU)

et portent le symbole suivant C

La version complète de cette déclaration de conformité est disponible sur le site du fabricant: www.kospel.pl

Avis de protection des données personnelles

Pour utiliser le module de commande à distance du chauffe-eau, vous devez télécharger une application gratuite.

Des informations détaillées concernant la protection des données personnelles sont disponibles sur le site du fabricant à l'adresse www.kospel.pl, sous l'onglet „Politique de confidentialité".
