BEDIENUNGSANLEITUNG DL-161S VOLTCRAFT

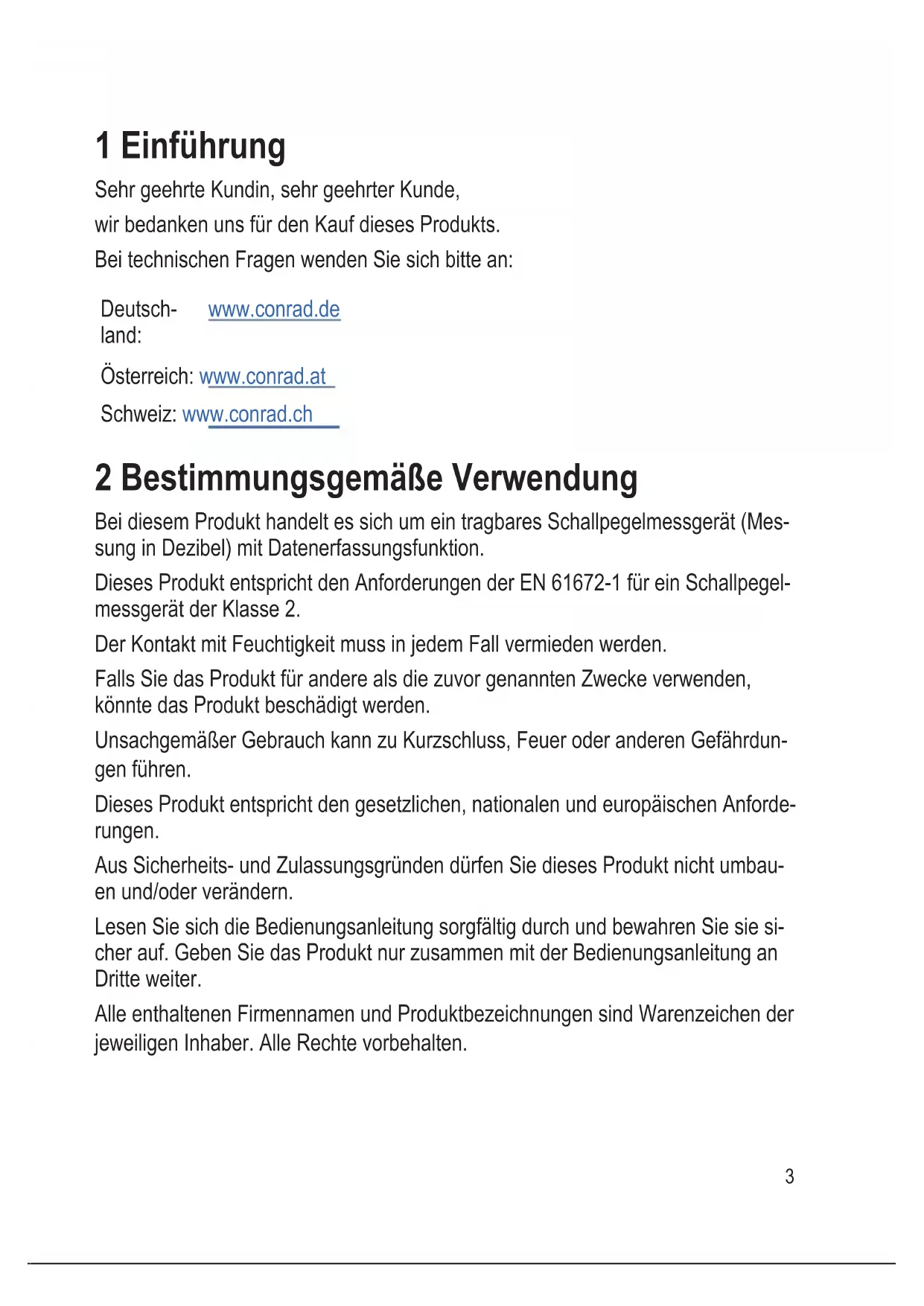

1 Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutsch- land: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 2 Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein tragbares Schallpegelmessgerät (Mes- sung in Dezibel) mit Datenerfassungsfunktion. Dieses Produkt entspricht den Anforderungen der EN 61672-1 für ein Schallpegel- messgerät der Klasse 2. Der Kontakt mit Feuchtigkeit muss in jedem Fall vermieden werden. Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdun- gen führen. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforde- rungen. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbau- en und/oder verändern. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie si- cher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.4 3 Lieferumfang

Schallpegelmessgerät – Schutzabdeckung – Windgeräuschunterdrücker

Bedienungsanleitung 4 Bedienungsanleitung Laden Sie die neueste Bedienungsanleitung von www.conrad.com/downloads her- unter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Webseite. 5 Symbolerklärung Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen kön- nen. 6 Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und be- achten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in sol- chen Fällen die Gewährleistung/Garantie.

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.5

Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sons- tiges Fachpersonal.

Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Her- unterfallen aus geringer Höhe können das Produkt beschädigen.

6.3 Betriebsumgebung

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brenn- baren Gasen, Dämpfen und Lösungsmitteln.

Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschlie- ßen des Produkts haben, wenden Sie sich an einen Fachmann.

Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UN- BEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: – sichtbare Schäden aufweist, – nicht mehr ordnungsgemäß funktioniert, – über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder – erheblichen Transportbelastungen ausgesetzt wurde.

Achten Sie beim Einlegen von Batterien auf die richtige Polung.6

Batterien müssen aus dem Gerät entfernt werden, wenn es längere Zeit nicht verwendet wird, um Schäden durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien können bei Hautkontakt Verätzungen hervorrufen. Ver- wenden Sie daher beim Umgang mit beschädigten Batterien geeignete Schutz- handschuhe.

Batterien müssen außerhalb der Reichweite von Kindern aufbewahrt werden. Lassen Sie Batterien nicht herumliegen, da die Gefahr besteht, dass sie von Kindern oder Haustieren verschluckt werden.

Batterien dürfen nicht auseinander genommen, kurzgeschlossen oder ins Feu- er geworfen werden. Laden Sie niemals nicht wiederaufladbare Batterien auf. Es besteht Explosionsgefahr!

6.6 Angeschlossene Geräte

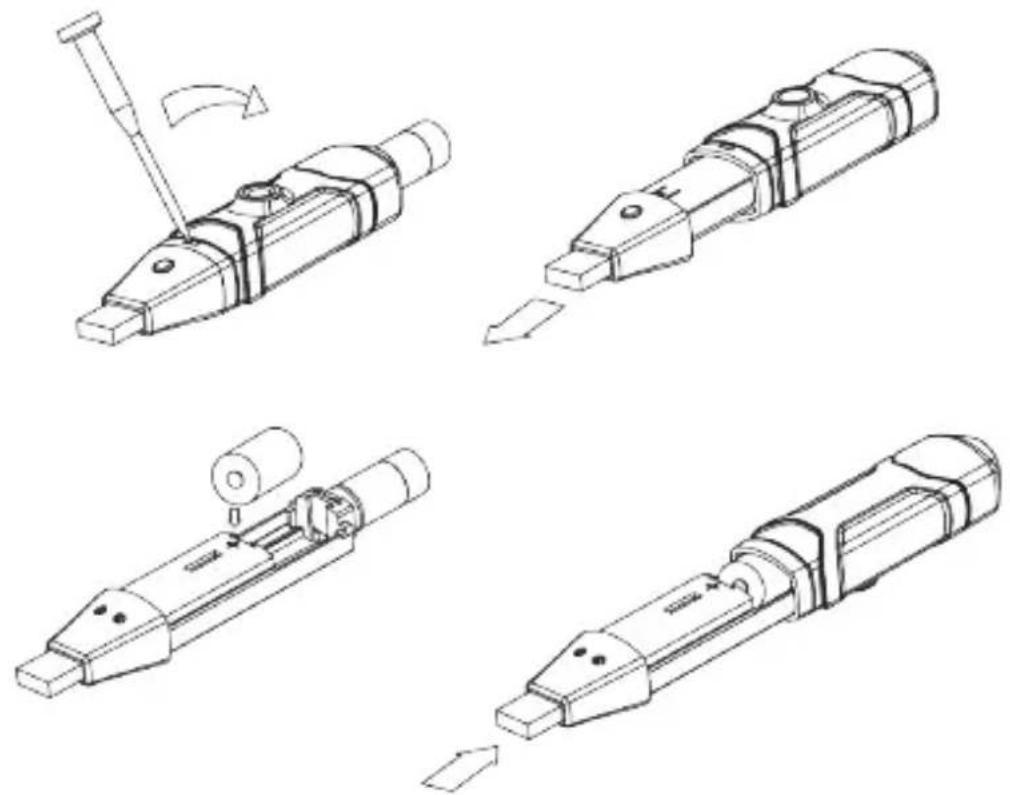

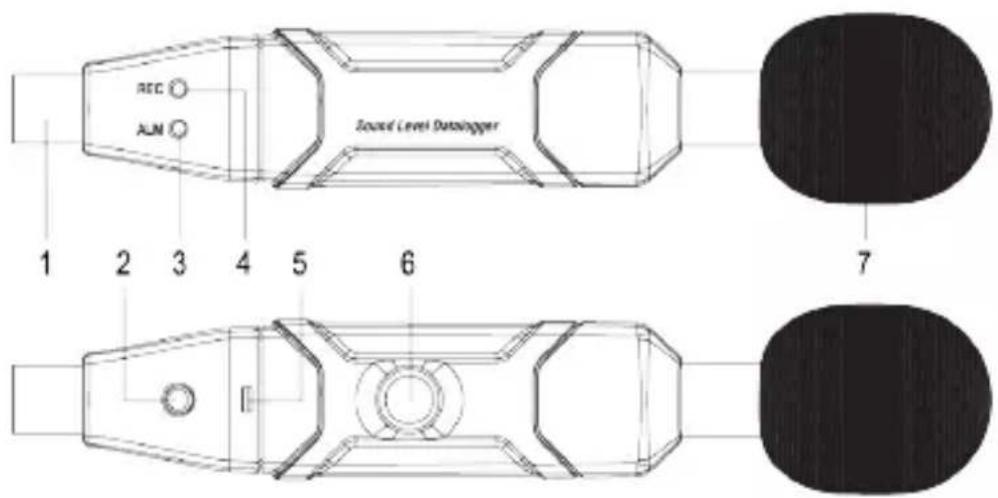

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird. 7 Produktübersicht 1 USB-A Stecker 2 Datenaufzeichnungstaste 3 LED ALM (LED-Alarmanzeige): rot/gelb 4 LED REC (LED-Anzeige Auf- zeichnen): grün 5 Batteriefach 6 Montagegewinde 7 Mikrofon mit Geräuschunter- drückung7 8 Ersetzen der Batterie Hinweise: – Ersetzen Sie die Batterie, wenn die LED im Abstand von 10 Sekunden rot und grün blinkt. – Sichern Sie alle wichtigen Daten, bevor Sie die Batterie herausnehmen. – Ohne eingelegte Batterie werden die Daten ca. 30 Minuten gespeichert.

1. Lösen Sie die Abdeckung vorsichtig mit einem stumpfen, spitzen Gegenstand

(z. B. Mini-Flachkopfschraubendreher).

2. Legen Sie eine Batterie entsprechend der angegebenen Polarität ein.

3. Bringen Sie die Abdeckung wieder an, sie sollte hörbar einrasten.

9 Software Verwenden Sie die Software, um verschiedene Aktionen durchführen, z. B. Ein- stellungen konfigurieren, Kalibrierungen vornehmen, Ergebnisse analysieren und mehr.8

9.1 Installation der Software

1. Legen Sie die CD-ROM in das Laufwerk ein, die Installation sollte automatisch

starten. à Wenn die Installation nicht automatisch startet, öffnen Sie die Datei „se- tup.exe“.

2. Befolgen Sie die Anweisungen auf dem Bildschirm, um den Installationsvor-

gang abzuschließen. Tipps: Machen Sie Folgendes, um die neueste Softwareversion zu finden: – Besuchen Sie www.conrad.com/downloads – Suchen Sie die Artikelnummer

Greifen Sie über die installierte Software auf das Hilfemenü zu: Hilfe → Hilfethemen... 10 Anschluss und Einrichtung Schließen Sie das Produkt an einen Computer an und verwenden Sie die im Liefe- rumfang enthaltene Software zur Verbindung mit dem Produkt. Voraussetzungen:

Die Software wird auf Ihrem Computer installiert.

1. Schließen Sie das Produkt an einen freien USB-Anschluss des Computers an

und starten Sie die Software.

2. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Produkt mit der

Software zu verbinden.

3. Verwenden Sie die Software zur Verbindung mit dem Produkt. Siehe Abschnitt:

Softwarehilfe [}8]. Wichtig: Datenverlustrisiko. Trennen Sie das Produkt niemals von Ihrem Computer, wenn eine Datenübertragung läuft.9 11 Bedienung

11.1 Tipps zum Aufzeichnen

Richten Sie das Mikrofon in einem Abstand von 1 m direkt auf die Schallquelle.

Stellen Sie sicher, dass sich keine Gegenstände zwischen dem Mikrofon und der Schallquelle befinden.

Um die Schallwellen nicht zu beeinflussen, halten Sie das Mikrofon mit einem ausgestreckten Arm vom Körper weg oder befestigen Sie es an einem Stativ.

Entfernen Sie sich nach Möglichkeit etwa 2 m von der Messstelle.

Vermeiden Sie Vibrationen oder Bewegungen des Geräts.

Windgeräusche beeinträchtigen die Ergebnisse. Verwenden Sie den im Liefer- umfang enthaltenen Windgeräuschunterdrücker, wenn die Windgeschwindig- keit >10 m/s beträgt.

11.2 Erfassen von Schalldaten

Verwenden Sie das Produkt als eigenständiges Gerät oder schließen Sie es an einen Computer an und steuern Sie es über die im Lieferumfang enthaltene Soft- ware.

Halten Sie die Datenaufzeichnungstaste gedrückt, um die Aufzeichnung zu STARTEN/STOPPEN.

Die Standardaufnahme kann über die im Lieferumfang enthaltene Software ge- ändert werden.

11.3 LED-Signalbeschreibungen

Signal Beschreibung ALM (Alarmanzeige): rot 2 x Blinken, wenn der Grenzwert des voreingestellten Alarmwerts überschritten wird. 1 x Blinken, wenn der untere Grenzwert des voreinge- stellten Alarms unterschritten wird. 6 x Blinken im Abstand von 2 Sekunden, wenn die Mes- sung manuell gestoppt wurde.10 Signal Beschreibung ALM: gelb Blinkt im Abstand von 10 Sekunden, nachdem die Mes- sung manuell gestoppt wurde. REC: grün Blinkt während der Messung mit der gleichen Frequenz, die unter „Einstellung des LED-Blinkzyklus“ konfiguriert wurde. Siehe Abschnitt: Softwarehilfe [}8]. 6 x Blinken in 2 Sekunden, wenn die Messung manuell gestartet wurde. 5 x Blinken, nachdem eine neue Batterie eingelegt wor- den ist. Rot - grün - gelb Zeigt an, dass die Messung automatisch gestartet ist. Rot - gelb Zeigt an, dass die Datenübertragung läuft. Rot - grün Blinkt im Abstand von 10 Sekunden, wenn die Batterie ersetzt werden muss.

11.4 Protokollierte Daten anzeigen

Die im Lieferumfang enthaltene Software ist auf Ihrem Computer installiert. Sie- he Abschnitt: Installation der Software [}8].

1. Schließen Sie das Produkt an Ihren Computer an. Siehe Abschnitt: Anschluss

und Einrichtung [}8].

2. Zeigen Sie die protokollierten Daten in der Software an. Siehe Abschnitt: Soft-

3. Trennen Sie das Produkt vom Computer, wenn Sie mit Ihrer Messung fertig

sind. Hinweis: Wenn Sie das Produkt über einen längeren Zeitraum am Computer ange- schlossen lassen, kann sich die Batterie entladen.11

Dieses Produkt entspricht der Norm EN 61672-1 für Schallpegelmessgeräte. Um ein Prüfsignal zu erzeugen, ist ein Schallkalibrator der Klasse 2 (separat erhältlich) erforderlich. So kalibrieren Sie das Schallpegelmessgerät: Voraussetzungen:

Die im Lieferumfang enthaltene Software ist auf Ihrem Computer installiert. Sie- he Abschnitt: Installation der Software [}8].

Sie haben einen Schallkalibrator der Klasse 2, der ein Prüfsignal von 94 dBA erzeugen kann.

1. Schalten Sie das Produkt ein und schließen Sie das Mikrofon an den Schallka-

librator an. Stellen Sie sicher, dass alles fest sitzt und die Kalibrierkammer dicht ist.

2. Stellen Sie an dem Schallkalibrator ein Referenzsignal ein: 94 dBA bei 1 kHz.

3. Erzeugen Sie das Prüfsignal und zeichnen Sie die Signale dann auf dem

Schallpegelmessgerät auf. Siehe Abschnitt: Erfassen von Schalldaten [}9].

4. Schließen Sie das Produkt an Ihren Computer an und zeigen Sie die Messun-

gen an. Siehe Abschnitt: Anschluss und Einrichtung [}8]. à Die Messkurve sollte einen konstanten Schallpegel von 94 dBA anzeigen. Wenn eine Diskrepanz zwischen der Aufzeichnung des Schallpegelmessgeräts und dem Referenzsignal besteht, nehmen Sie mit der Software eine Anpas- sung vor. Hinweis: Sie finden Informationen zum Starten des Kalibrierungsmoduls und zum Durch- führen von Anpassungen in der Softwarehilfe. Siehe Abschnitt: Softwarehilfe [}8]. 12 Mikrofonstativ

Sie können das Stativ auf eine ebene Fläche stellen oder an einer Wand be- festigen.12

Verwenden Sie das Schraubgewinde an der Unterseite des Produkts, um das Stativ zu befestigen. 13 Reinigung und Wartung Wichtig: – Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen. – Tauchen Sie das Produkt nicht in Wasser.

1. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt ge- bracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Le- bensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom un- sortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die End- nutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Er- fassungsstelle vom Altgerät zerstörungsfrei zu trennen. Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Inter- net-Seite):

in unseren Conrad-Filialen

in den von Conrad geschaffenen Sammelstellen13

in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rück- nahmesystemen Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altge- rät ist der Endnutzer verantwortlich. Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

14.2 Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Sym- bol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Be- zeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebil- deten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ih- ren Beitrag zum Umweltschutz. Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurz- schluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).14 15 Technische Daten Stromversorgung...................... 3,6 V ½ AA, Lithiumbatterie Batterielebensdauer ................. ca. 200 Std. Eingehaltene Normen............... IEC 61672-1 Klasse 2 Stromaufnahme........................ max. 5,5 mA Messbereich ............................. 30 bis 130 dB Messgenauigkeit....................... ± 1,4 dB Frequenzbereich....................... 31,5 Hz bis 8 kHz Lautstärkebereich..................... 50 db Frequenzgewichtung ................ A und C Zeitbewertung........................... SCHNELL (125 ms), LANGSAM (1 s) Mikrofon.................................... 1,27 cm (1/2") Elektret-Kondensatormikrofon Betriebshöhe ............................ ≤ 2000 m Betriebsbedingungen................ 0 bis +40 °C ≤ 90 % rF (nicht kondensierend) Lagerbedingungen.................... -10 °C bis +60 °C

10 - 75 % rF (nicht kondensierend)
