Produkttyp	Digitales Schallpegelmessgerät
Marke	Voltcraft
Modell	SL100 SE
Norm	EN 61672-1:2014-07 (IEC 61672:2013), Genauigkeitsklasse 3
Schallpegelbereich	30 bis 130 dB (Lo: 30-100 dB, Hi: 60-130 dB)
Frequenzbereich	31,5 Hz bis 8 kHz
Auflösung	0,1 dB (Aktualisierung 0,5 s)
Bewertungsfilter	A (dBA) und C (dBC)
Zeitbewertung	FAST (125 ms) und SLOW (1 s)
Sonderfunktionen	Maximalwert-Speicher (MAX), Halten des aktuellen Werts (HOLD), Bereichsumschaltung (Hi/Lo)
Anzeige	LCD 3,5-stellig mit Symbolen
Mikrofon	Elektret-Kondensatormikrofon 1/2" mit abnehmbarem Windschutz
Stromversorgung	1 Blockbatterie 9 V (Typ 1604A)
Stromverbrauch	Ca. 8 mA
Batterielaufzeit	Ca. 50 h (Alkalibatterie)
Automatische Abschaltung	Nach ca. 8 Minuten Inaktivität
Abmessungen (L x B x H)	210 x 55 x 32 mm
Gewicht (mit Batterie)	Ca. 230 g
Arbeitsbedingungen	0 bis +40 °C, 10 bis 90 % RF (nicht kondensierend)
Lagerbedingungen	-10 bis +60 °C, 10 bis 75 % RF (nicht kondensierend)
Lieferumfang	Schallpegelmessgerät mit Windschutz, 9-V-Batterie, Aufbewahrungsbox, Bedienungsanleitung
Wartung	Reinigung mit einem sauberen, fusselfreien, leicht feuchten Tuch; keine Scheuermittel oder Lösungsmittel
Reparierbarkeit	Reparaturen nur durch qualifiziertes Fachpersonal; Kalibrierung über die Einstellregler im Batteriefach möglich
Garantie	Garantie erlischt bei Nichtbeachtung der Sicherheitshinweise

Häufig gestellte Fragen - SL100 SE VOLTCRAFT

Wie wechsele ich die Batterie des Schallpegelmessgeräts SL100 SE?

Schalten Sie das Gerät aus, lösen Sie die Schraube des Batteriefachs auf der Rückseite, schieben Sie den Deckel ab und ersetzen Sie die alte Batterie durch eine neue 9-V-Blockbatterie (Typ 1604A). Verschließen Sie das Fach sorgfältig.

Was tun, wenn das Display 'BAT' anzeigt?

Das Symbol 'BAT' zeigt an, dass die Batterie schwach ist. Ersetzen Sie sie sofort, um Messfehler zu vermeiden. Verwenden Sie eine 9-V-Blockbatterie Typ 1604A.

Warum schaltet sich das Gerät nicht ein?

Überprüfen Sie den Zustand der Batterie und deren korrekten Kontakt. Wenn die Batterie entladen oder falsch eingelegt ist, schaltet sich das Gerät nicht ein. Ersetzen Sie die Batterie bei Bedarf.

Wie kalibriere ich das Schallpegelmessgerät SL100 SE?

Schalten Sie das Gerät ein, wählen Sie dBA, den Bereich Hi oder Lo und die Zeitbewertung FAST. Schließen Sie das Mikrofon an einen auf 94 dB/1 kHz eingestellten Schallkalibrator an. Die Anzeige sollte 94,0 dBA betragen. Andernfalls öffnen Sie das Batteriefach und justieren Sie die Einstellregler A(Lo) oder A(Hi) mit einem Schraubendreher, bis 94,0 dBA erreicht sind.

Was ist der Unterschied zwischen dBA und dBC?

Der Filter dBA simuliert die Empfindlichkeit des menschlichen Ohrs (dämpft tiefe Frequenzen). Der Filter dBC ist eine lineare Messung ohne Filter und gibt den tatsächlichen Schallpegel wieder. Verwenden Sie dBA für Messungen nahe der menschlichen Wahrnehmung und dBC für technische Messungen.

Wie verwende ich die MAX-Funktion?

Drücken Sie die Taste 'MAX', um den Maximalwertspeicher zu aktivieren. Das Display zeigt 'MAX' an. Bei kontinuierlicher Messung wird nur der höchste Wert angezeigt. Drücken Sie erneut, um zum Normalmodus zurückzukehren.

Was bedeutet die Anzeige 'OVER'?

Die Anzeige 'OVER' bedeutet, dass der gemessene Wert den ausgewählten Messbereich überschreitet. Wechseln Sie mit der Taste 'Hi/Lo' in den anderen Bereich (Lo 30-100 dB, Hi 60-130 dB).

Wie reinige ich das Schallpegelmessgerät?

Verwenden Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Tuch. Verwenden Sie keine Scheuermittel, Chemikalien oder lösungsmittelhaltige Produkte. Vermeiden Sie übermäßige Feuchtigkeit.

Kann ich das Schallpegelmessgerät im Regen verwenden?

Nein. Messungen sollten nicht bei Wasser- oder hoher Feuchtigkeitseinwirkung oder bei Gewitterbedingungen durchgeführt werden. Dies könnte das Gerät beschädigen und die Ergebnisse verfälschen.

Wie entsorge ich das Produkt am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Es muss an einer Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Entfernen Sie die Batterie und entsorgen Sie sie getrennt gemäß den geltenden Vorschriften.

BEDIENUNGSANLEITUNG SL100 SE VOLTCRAFT

D Bedienungsanleitung

Schallpegel-Messgerät 100Jahr

Best.-Nr. 2633254

Seite 2 - 14

1. Einführung....3
2. Symbol-Erklärung....3
3. Bestimmungsgemäße Verwendung ....4
4. Lieferumfang ....5
5. Sicherheitshinweise....5
   a) Allgemeine Hinweise....5
   b) Batterien....6
6. Produktübersicht ....7
7. Displaysymbole ....7
8. Inbetriebnahme ....8
9. Gerätefunktionen....8
10. Messung durchführen....9
11. Wartung und Pflege....11
12. Problembehandlung .... 11
13. Entsorgung....12
    a) Produkt....12
    b) Batterien/Akkus....13
14. Technische Daten....13

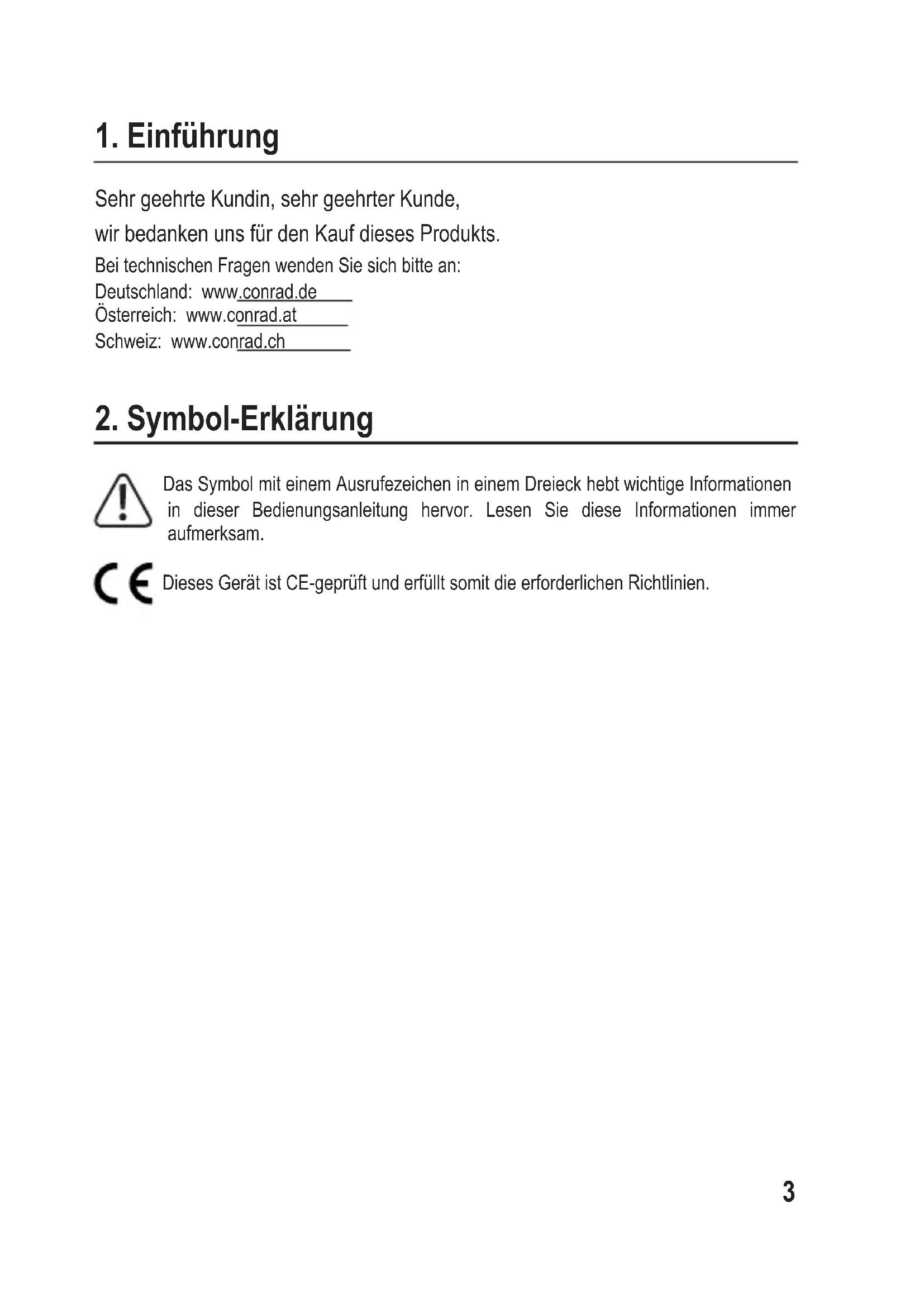

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit einem Ausrufezeichen in einem Dreieck hebt wichtige Informationen in dieser Bedienungsanleitung hervor. Lesen Sie diese Informationen immer aufmerksam.

Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

3. Bestimmungsgemäße Verwendung

Das Schallpegelmessgerät ist ein digitales Messgerät zur Messung des Schallpegels in der Einheit Dezibel (dB).

Die Schallpegelmessgräte entsprechen EN 61672-1:2014-07 (IEC 61672:2013). Dieses Gerät hat die Genauigkeitsklasse 3 für Orientierungsmessungen (z.B. um festzustellen ob eine bestimmte Geräuschgrenze wesentlich überschritten ist) eingeteilt.

Die ermittelten Messwerte und die momentanen Einheiten/Funktionen werden im großen LC-Display (Liquid-Crystal-Display = Flüssigkristallanzeige) digital dargestellt.

Zwei Frequenzbewertungsfilter (A/C) und zwei Zeitbewertungen sind vorwählbar und ermöglichen den universellen Einsatz.

Die Messung reicht von einer Frequenz von 31,5 Hz bis 8 kHz sowie einem Schallpegel von 30 bis 130 dB.

Der Maximalwert sowie der Displayinhalt kann festgehalten werden.

Um störende Windgeräusche zu unterdrücken liegt ein aufsteckbarer Windschutz bei, welcher die Schallpegelmessung nicht beeinträchtigt.

Zum Betrieb wird eine 9V-Blockbatterie (Typ 1604A) benötigt.

Messungen dürfen nicht unter widrigen Umgebungsbedingungen durchgeführt werden.

Zu ungünstigen Umgebungsbedingungen zählen:

• Nässe oder hohe Luftfeuchtigkeit,
  • Staub sowie brennbare Gase, Dämpfe oder Lösungsmittel.
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Wenn Sie das Produkt unsachgemäß verwenden, kann dies außerdem zu Gefahren wie Kurzschlüsse, Brände oder Stromschläge führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Schallpegelmesser mit Windschutz
- Blockbatterie 9V
- Aufbewahrungsbox (Best.-Nr. 100679))
- Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Es kann zu einem gefährlichen Spielzeug für Kinder werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, zu hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen aufbewahrt wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall aus bereits geringer Höhe wird es beschädigt.
• In gewerblichen Einrichtungen sind stets die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten!
• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.
• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Produkt deshalb stets zuerst auf Zimmertemperatur kommen.
• Achten Sie in lauten Umgebungen auf einen geeigneten Gehörschutz. Zu hohe Schallpegel können Gehörschäden verursachen.
• Wenden Sie sich an einen Fachmann, wenn Sie Zweifel an der Bedienung, der Sicherheit oder dem Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

b) Batterien

• Achten Sie beim Einlegen der Batterie/des Akkus auf die richtige Polung.
• Entfernen Sie die Batterie/den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.
• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.
• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Laden Sie niemals nicht wiederaufladbare Batterien auf. Es besteht Explosionsgefahr!

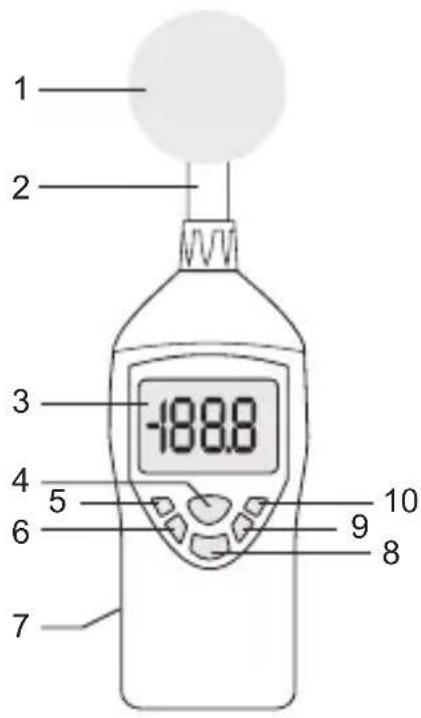

6. Produktübersicht

1 2 3 -188.8 4 5 6 7 9 10 8

1 Windschutz
2 Messmikrofon, abschraubbar
3 3,5-stelliges Display
4 Taste ON/OFF
5 Taste für Max-Hold
6 Taste „A/C“
7 Rückseitiges Batteriefach
8 Taste Hold
9 Taste „Hi/Lo“
10 Taste „F/S“

7. Displaysymbole

MAX. Der Maximalwert wird fortlaufend festgehalten

HOLD Der momentane Messwert wird festgehalten

FAST Schnelle Zeitbewertung (125 ms/Messung)

SLOW Langsame Zeitbewertung (1 s/Messung)

Hi Der obere Messbereich ist ausgewählt

Lo Der untere Messbereich ist ausgewählt

BAT Batteriewechselanzeige

dBA Bewertungsfilter für A-Kennlinie (=Gehör)

dBC Bewertungsfilter für C-Kennlinie (=Linear)

OVER Messwert ist außerhalb des Messbereiches

8. Inbetriebnahme

Einlegen der Batterien

Bevor Sie erstmalig mit dem Messgerät arbeiten können, müssen Sie eine neue 9V-Blockbatterie einlegen. Das Einlegen ist unter „Wartung und Reinigung“ beschrieben.

9. Gerätefunktionen

Das Schallpegelmessgerät hat verschiedene Zusatzfunktionen, welche die Messungen und die Handhabung erleichtern sowie den Einsatzbereich erweitern.

Diese Zusatzfunktionen sind:

Abschaltautomatik

Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, ist eine automatische Abschaltung eingebaut. Das Messgerät wird abgeschaltet, wenn ca. 8 Minuten lang keine Taste gedrückt wurde. Das Messgerät kann über die Taste „ON/OFF“ wieder eingeschaltet werden.

HOLD-Funktion

Der momentan dargestellte Messwert wird im Display festgehalten. Die aktive Funktion wird durch „HOLD“ im Display angezeigt.

Drücken Sie die Taste „HOLD“ um diese Funktion zu aktivieren. Ein erneutes Drücken schaltet in den Messmodus zurück.

MAX-Funktion

Bei fortlaufender Messung wird nur der Maximalwert im Display angezeigt. Diese Messfunktion erleichtert Ihnen die Ermittlung der Spitzenpegel. Die aktive Funktion wird durch „MAX“ im Display angezeigt.

Drücken Sie die Taste „MAX“ um diese Funktion zu aktivieren. Ein erneutes Drücken schaltet in den Messmodus zurück.

Frequenzbewertung A/C-Kennlinie

Das Messsignal wird mit Hilfe zweier Bewertungskurven Frequenzbewertet.

Kennlinie A stellt die charakteristische Gehörkennlinie des Menschlichen Ohrs dar. Der Mensch empfindet tiefere Töne leiser als mittlere oder hohe Töne.

Kennlinie C bewertet dieses Frequenzspektrum linear und ohne Filter (tatsächlicher Schallpegel).

Drücken Sie die Taste „A/C“ um diese Filter umzuschalten. Der aktive Filter wird im Display mit „dBA“ oder dBC“ angezeigt.

Messbereichsumschaltung Hi/Lo

Das Schallpegelmessgerät besitzt zwei, sich überlappende Messbereiche. Der untere Lo-Bereich reicht von 30 bis 100 dB, der obere Hi-Bereich von 60 bis 130 dB.

Wird einer dieser Bereich unter- oder überschritten so erscheint „OVER“ im Display. Schalten Sie dann in den höheren/niedrigeren Messbereich um.

Zum Umschalten drücken sie die „Hi/Lo“-Taste.

Zeitbewertung FAST/SLOW

Das Signal kann mit zwei unterschiedlichen Messintervallen gemessen werden.

Für sich schnell ändernde Schallpegel (Hupe, Schuss etc.) muss die Zeitbewertung auf „FAST“ eingestellt werden.

Für langsame, beständige Schallpegel (Rauschen, Brummen etc.) muss die Zeitbewertung auf „SLOW“ eingestellt werden.

Zum Umschalten drücken Sie die Taste „F/S“.

10. Messung durchführen

Achten Sie bei lauten Schallquellen auf ausreichenden Gehörschutz. Es besteht die Gefahr von Gehörschäden.

Beachten Sie die zulässigen Umgebungsbedingungen (siehe „Technische Daten“), um Fehlmessungen zu vermeiden.

Kalibrierung

Das Schallpegelmessgerät entspricht der Europäischen Norm EN 61672-1:2014-07 (IEC 61672:2013) für Schallpegelmesser. Um dieses normgerecht einsetzen zu können, muss das Messgerät vor jeder Messung mit Bewertungskurve A (dBA) kalibriert d.h. mit einem optionalen Schallkalibrator überprüft und bei bedarf abgeglichen werden.

Nach jeder Messung muss die Genauigkeit nochmals überprüft werden.

Zur Kalibrierung gehen Sie wie folgt vor:

• Schalten Sie das Schallpegelmessgerät ein.
• Wählen Sie die entsprechenden Einstellungen (dBA, Hi- oder Lo-Messbereich und FAST-Zeitbewertung)
• Deaktivieren Sie ggf. die Funktionen „MAX“ und „HOLD“.

- Stecken Sie das Mikrofon des Schallpegelmessgerätes in die Öffnung des Schallkalibrators. Achten Sie auf festen Sitz, damit die Kalibrierkammer im Schallkalibrator abgedichtet ist.

- Stellen Sie am Schallkalibrator folgende Parameter ein: 94 dB bei 1 kHz

- Das Messgerät sollte nun einen Schallpegel von 94 dBA anzeigen. Ist dies nicht der Fall muss das Messgerät abgeglichen werden.

- Öffnen Sie das rückseitige Batteriefach und nehmen Sie die Batterie aus dem Fach. Batterie dabei nicht abstecken!

- Zwei Abgleichpunkte werden im Batteriefach sichtbar.

- Drehen Sie vorsichtig mit einem passenden Schraubendreher den für Ihren Messbereich gültigen Einstellregler, bis die Anzeige im Display exakt auf 94,0 dBA steht.

A(Lo) = Kalibrierregler für den Lo-Messbereich

A(Hi) = Kalibrierregler für den Hi-Messbereich

- Verschließen Sie das Batteriefach wieder sorgfältig.

Messung durchführen

Die Messung einer Schallquelle muss immer direkt erfolgen.

Achten Sie darauf, dass sich keine Gegenstände oder Personen zwischen Mikrofon und Schallquelle befinden.

Richten Sie das Schallpegelmessgerät mit dem Mikrofon direkt auf die Schallquelle.

Um die Schallwellen nicht selbst zu beeinflussen, strecken Sie das Messgerät mit einem Arm so weit wie möglich vor Ihren Körper oder befestigen Sie das Messgerät auf einem Stativ. Eine Stativbefestigung ist an der Gehäuserückseite vorhanden.

Vermeiden Sie Vibrationen oder Bewegungen.

Verwenden Sie bei Wind (>10m/s) den beiliegenden Windschutz, um den Messwert nicht durch Windgeräusche zu verfälschen. Der Windschutz verfälscht den Messwert nicht.

Schalten Sie das Messgerät bei Nichtgebrauch aus.

11. Wartung und Pflege

Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messgerät wartungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.

Batterie ersetzen

Wird im Display das Batteriesymbol „BAT“ sichtbar, so müssen umgehendst die Batterien gewechselt werden, um Fehlmessungen zu vermeiden.

Zum Ersetzen der Batterie/des Akkus sind die nachstehend aufgeführten Schritte auszuführen:

• Schalten Sie das Messgerät zunächst einmal aus.
• Lösen Sie die rückseitige Batteriefachschraube und entfernen Sie den Batteriefachdeckel vom Gehäuse.
• Ersetzen Sie die verbrauchte Batterie gegen eine neue des selben Typs (z.B. 1604A).
• Verschließen Sie das Messgerät wieder sorgfältig in umgekehrter Reihenfolge

12. Problembehandlung

Mit dem Gerät haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Betriebsstörung Mögliche Ursache
Das Messgerät funktioniert nicht.	Ist die Kapazität der Batterien/Akkus aufgebraucht?Kontrollieren Sie den Batteriezustand.
Keine Messwertänderung. Ist die HOLD-Funktion aktiv?

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

13. Entsorgung

a) Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

b) Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

14. Technische Daten

Erfüllte Standards....EN 61672-1:2014-07 (IEC 61672:2013)

Batterie ....1x 9V Blockbatterie (006P, MN1604)

Stromverbrauch......ca. 8 mA

Batterielebensdauer ....ca. 50 h (Alkaline Batterie)

Abschaltautomatik ....ca. 8 Minuten ohne Tastendruck

Anzeige....3,5-stelliges LCD

Auflösung....0,1 dB (Aktualisierung 0,5 s)

Genauigkeit ....±2% (Klasse 3)

Mikrofon....1/2" Elektret-Kondensatormikrofon

Frequenzbereich....31,5 Hz bis 8 kHz

Schallpegelbereich ....30 bis 130 dB

Lo: 30 bis 100dB / Hi: 60 bis 130 dB

Frequenzbewertung......A und C

Zeitbewertung....FAST (125 ms) / SLOW (1 s)

Arbeitsbedingungen......0 bis +40 °C, 10 – 90 % rF (nicht kondensierend)

Lagerbedingungen....-10 bis +60 °C, 10 – 75 % rF (nicht kondensierend)

Masse (inkl. Batterie)......ca. 230 g

Abmessungen (L x B x H)......210 x 55 x 32 mm

Die folgende Tabelle zeigt den Frequenzgang für den Schalleinfall aus der Bezugsrichtung (Spalten „Charakteristik“) sowie die Fehlergrenzen der beiden Geräte (Spalte „Genauigkeit“).

Nennfrequenz	A-Charakteristik	C-Charakeristik	Genauigkeit
31,5 Hz -39,4 dB	-3,0 dB ±4 dB
63 Hz -26,2 dB	-0,8 dB ±3 dB
125 Hz -16,1 dB	-0,2 dB ±2 dB
250 Hz -8,6 dB	0 dB ±2 dB
500 Hz -3,2 dB	0 dB ±2 dB
1 kHz 0 dB	0 dB ±2 dB
2 kHz +1,2 dB	-0,2 dB ±3 dB
4 kHz +1 dB	-0,8 dB ±5 dB
8 kHz -1,1 dB	-3,0 dB ±6 dB

Page

Suisse: www.conrad.ch

2. Explication des symboles

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
