BEDIENUNGSANLEITUNG SL200 VOLTCRAFT

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch

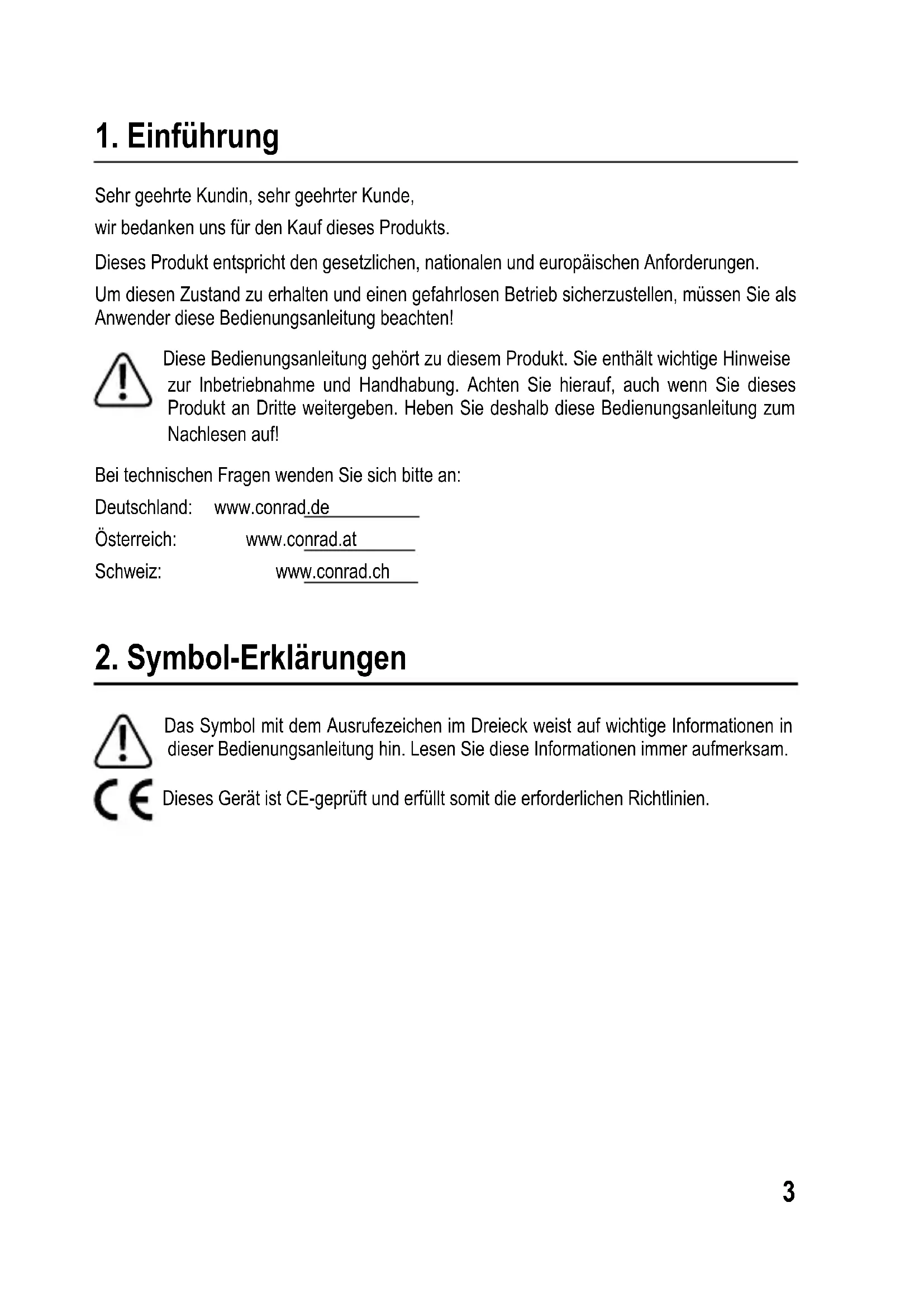

2. Symbol-Erklärungen

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

33. Bestimmungsgemäße Verwendung

Das Schallpegelmessgerät ist ein digitales Messgerät zur Messung des Schallpegels in der Einheit Dezibel (dB). Die Schallpegelmessgräte entsprechen EN 61672-1:2014-07 (IEC 61672:2013). Das Modell SL-200 wird in die Genauigkeitsklasse 2 für allgemeine Felduntersuchungen (z.B. Betriebsmessungen). Die ermittelten Messwerte und die momentanen Einheiten/Funktionen werden im großen LC- Display (Liquid-Crystal-Display = Flüssigkristallanzeige) digital dargestellt. Zwei Frequenzbewertungslter (A/C) und zwei Zeitbewertungen sind vorwählbar und ermöglichen den universellen Einsatz. Die Messung reicht von einer Frequenz von 31,5 Hz (Hertz) bis 8 KHz (Kilo Hertz) sowie einem Schallpegel von 30 bis 130 dB. Der Maximalwert sowie der Displayinhalt kann festgehalten werden. Um störende Windgeräusche zu unterdrücken liegt ein aufsteckbarer Windschutz bei, welcher die Schallpegelmessung nicht beeinträchtigt. Das Modell SL-200 verfügt zusätzlich über eine zuschaltbare Anzeigenbeleuchtung. Zum Betrieb wird eine 9V-Blockbatterie (Typ 1604A) benötigt. Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder hohe Luftfeuchtigkeit,

• Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• Schallpegelmesser mit Windschutz

• Aufbewahrungsbox (nur Best.-Nr. 10 06 79)

• Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/ Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde. 5• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

• Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperatur kommen.

• Achten Sie in lauten Umgebungen auf einen geeigneten Gehörschutz. Zu hohe Schallpegel können Gehörschäden verursachen.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute. b) Batterien/Akkus

• Achten Sie beim Einlegen der Batterie / des Akkus auf die richtige Polung.

• Entfernen Sie die Batterie / den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher Schutzhandschuhe tragen.

• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare Batterien aufzuladen. Es besteht Explosionsgefahr!

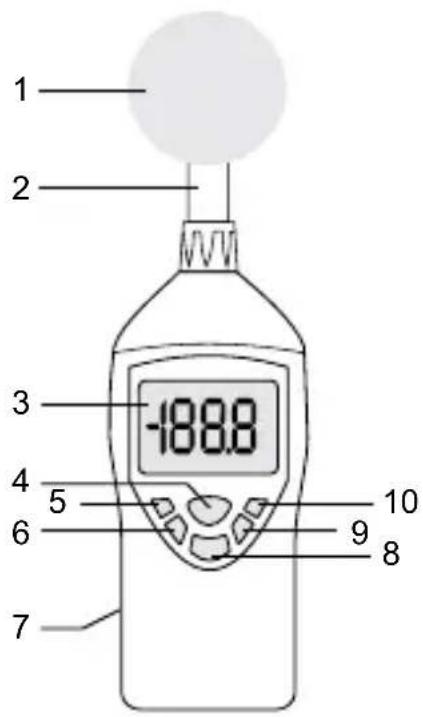

1 Windschutz 2 Messmikrofon, abschraubbar 3 3,5-stelliges Display 4 Taste „Ein/Aus“ 5 Taste für Beleuchtung (SL-200) 6 Taste „A/C“ 7 Rückseitiges Batteriefach 8 Taste „Max-Hold/Hold (SL-200)“ 9 Taste „Hi/Lo“ 10 Taste „F/S“

MAX Der Maximalwert wird fortlaufend festgehalten HOLD Der momentane Messwert wird festgehalten FAST Schnelle Zeitbewertung (125ms/Messung) SLOW Langsame Zeitbewertung (1s/Messung) Hi Der obere Messbereich ist ausgewählt Lo Der untere Messbereich ist ausgewählt BAT Batteriewechselanzeige dBA Bewertungslter für A-Kennlinie (=Gehör) dBC Bewertungslter für C-Kennlinie (=Linear) OVER Messwert ist außerhalb des Messbereiches

Einlegen der Batterie Bevor Sie erstmalig mit dem Messgerät arbeiten können, müssen Sie eine neue 9V-Blockbatterie einlegen. Das Einlegen ist unter „Wartung und Reinigung“ beschrieben.

Das Schallpegelmessgerät hat verschiedene Zusatzfunktionen, welche die Messungen und die Handhabung erleichtern sowie den Einsatzbereich erweitern. Diese Zusatzfunktionen sind: Auto-Power-OFF-Funktion Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, ist eine automatische Abschaltung eingebaut. Das Messgerät wird abgeschaltet, wenn ca. 8 Minuten lang keine Taste gedrückt wurde. Das Messgerät kann über die „Power“-Taste wieder eingeschaltet werden. HOLD-Funktion Der momentan dargestellte Messwert wird im Display festgehalten. Die aktive Funktion wird durch „HOLD“ im Display angezeigt. SL-200: Drücken und halten Sie die Taste „MAX/HOLD“ für ca. 2 sek. Gedrückt. Zum Ausschalten drücken Sie diese Taste ebenfalls für ca. 2 sek. MAX-Funktion Bei fortlaufender Messung wird nur der Maximalwert im Display angezeigt. Diese Messfunktion erleichtert Ihnen die Ermittlung der Spitzenpegel. Die aktive Funktion wird durch „MAX“ im Display angezeigt. Drücken Sie die Taste „MAX“ um diese Funktion zu aktivieren. Ein erneutes Drücken schaltet in den Messmodus zurück. 8Frequenzbewertung A/C-Kennlinie Das Messsignal wird mit Hilfe zweier Bewertungskurven Frequenzbewertet. Kennlinie A stellt die charakteristische Gehörkennlinie des Menschlichen Ohrs dar. Der Mensch empndet tiefere Töne leiser als mittlere oder hohe Töne. Kennlinie C bewertet dieses Frequenzspektrum linear und ohne Filter (tatsächlicher Schallpegel). Drücken Sie die Taste „A/C“ um diese Filter umzuschalten. Der aktive Filter wird im Display mit „dBA“ oder dBC“ angezeigt. Messbereichsumschaltung Hi/Lo Das Schallpegelmessgerät besitzt zwei, sich überlappende Messbereiche. Der untere Lo- Bereich reicht von 30 bis 100 dB, der obere Hi-Bereich von 60 bis 130 dB. Wird einer dieser Bereich unter- oder überschritten so erscheint „OVER“ im Display. Schalten Sie dann in den höheren/niedrigeren Messbereich um. Zum Umschalten drücken sie die „Hi/Lo“-Taste. Zeitbewertung FAST/SLOW Das Signal kann mit zwei unterschiedlichen Messintervallen gemessen werden. Für sich schnell ändernde Schallpegel (Hupe, Schuss etc.) muss die Zeitbewertung auf „FAST“ eingestellt werden. Für langsame, beständige Schallpegel (Rauschen, Brummen etc.) muss die Zeitbewertung auf „SLOW“ eingestellt werden. Zum Umschalten drücken Sie die Taste „F/S“.

10. Durchführung einer Messung

Achten Sie bei lauten Schallquellen auf ausreichenden Gehörschutz. Es besteht die Gefahr von Gehörschäden. Beachten Sie die zulässigen Umgebungsbedingungen (Techn. Daten), um Fehlmessungen zu vermeiden. 9Kalibrierung Das Schallpegelmessgerät entspricht der Europäischen Norm EN 61672-1:2014-07 (IEC 61672:2013) für Schallpegelmesser. Um dieses normgerecht einsetzen zu können, muss das Messgerät vor jeder Messung mit Bewertungskurve A (dBA) kalibriert d.h. mit einem optionalen Schallkalibrator überprüft und bei bedarf abgeglichen werden. Nach jeder Messung muss die Genauigkeit nochmals überprüft werden. Zur Kalibrierung gehen Sie wie folgt vor:

• Schalten Sie das Schallpegelmessgerät ein.

• Wählen Sie die entsprechenden Einstellungen (dBA, Hi- oder Lo-Messbereich und FAST- Zeitbewertung)

• Deaktivieren Sie ggf. die Funktionen „MAX“ und „HOLD“.

• Stecken Sie das Mikrofon des Schallpegelmessgerätes in die Öffnung des Schallkalibrators. Achten Sie auf festen Sitz, damit die Kalibrierkammer im Schallkalibrator abgedichtet ist.

• Stellen Sie am Schallkalibrator folgende Parameter ein: 94dB bei 1 kHz

• Das Messgerät sollte nun einen Schallpegel von 94dBA anzeigen. Ist dies nicht der Fall muss das Messgerät abgeglichen werden.

• Öffnen Sie das rückseitige Batteriefach und nehmen Sie die Batterie aus dem Fach. Batterie dabei nicht abstecken!

• Zwei Abgleichpunkte werden im Batteriefach sichtbar.

• Drehen Sie vorsichtig mit einem passenden Schraubendreher den für Ihren Messbereich gültigen Einstellregler, bis die Anzeige im Display exakt auf 94,0 dBA steht. A(Lo) = Kalibrierregler für den Lo-Messbereich A(Hi) = Kalibrierregler für den Hi-Messbereich

• Verschließen Sie das Batteriefach wieder sorgfältig. Messung durchführen Die Messung einer Schallquelle muss immer direkt erfolgen. Achten Sie darauf, dass sich keine Gegenstände oder Personen zwischen Mikrofon und Schallquelle benden. Richten Sie das Schallpegelmessgerät mit dem Mikrofon direkt auf die Schallquelle. Um die Schallwellen nicht selbst zu beeinussen, strecken Sie das Messgerät mit einem Arm so weit wie möglich vor Ihren Körper oder befestigen Sie das Messgerät auf einem Stativ. Eine Stativbefestigung ist an der Gehäuserückseite vorhanden. Vermeiden Sie Vibrationen oder Bewegungen. 10Verwenden Sie bei Wind (>10m/s) den beiliegenden Windschutz, um den Messwert nicht durch Windgeräusche zu verfälschen. Der Windschutz verfälscht den Messwert nicht. Das Display kann bei Modell SL-200 zur leichteren Ablesung bei Dämmerung oder Dunkelheit beleuchtet werden. Drücken Sie dazu die Taste mit dem Leuchtsymbol (5). Zum Ausschalten drücken Sie diese Taste noch mal. Schalten Sie die Displaybeleuchtung bzw. das Messgerät bei Nichtgebrauch aus.

11. Wartung und Reinigung

Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messgerät wartungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel. Batteriewechsel Wird im Display das Batteriesymbol „BAT“ sichtbar, so müssen umgehendst die Batterien gewechselt werden, um Fehlmessungen zu vermeiden. Zum Auswechseln der Batterien gehen Sie wie folgt vor:

• Schalten Sie das Messgerät aus

• Lösen Sie die rückseitige Batteriefachschraube und entfernen Sie den Batteriefachdeckel vom Gehäuse.

• Ersetzen Sie die verbrauchte Batterie gegen eine neue des selben Typs (z.B. 1604A).

• Verschließen Sie das Messgerät wieder sorgfältig in umgekehrter Reihenfolge

12. Behebung von Störungen

Mit dem Gerät haben Sie ein Produkt erworben, welches nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können: Beachten Sie unbedingt die Sicherheitshinweise! 11Fehler Mögliche Ursache Das Messgerät funktioniert nicht. Ist die Batterie verbraucht? Kontrollieren Sie den Batteriezustand. Keine Messwertänderung. Ist die HOLD-Funktion aktiv? Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz. 1214. Technische Daten Erfüllte Standards ........................... EN 61672-1:2014-07 (IEC 61672:2013) Batterie ...........................................1x 9V Blockbatterie (006P, MN1604) Stromaufnahme .............................. ca. 8mA Batterielebensdauer .......................ca. 50h (Alkaline Batterie) Auto-Power-Off ............................... ca. 8 Minuten ohne Tastendruck Anzeige ...........................................3,5-stelliges LCD Auösung ........................................0,1dB (Aktualisierung 0,5s) Genauigkeit ....................................SL-200 +/- 1,5% (Klasse 2) Mikrofon ..........................................1/2“ Elektret-Kondensatormikrofon Frequenzbereich .............................31,5 Hz bis 8KHz Schallpegelbereich ......................... 30 bis 130 dB Lo: 30 bis 100dB / Hi: 60 bis 130 dB Frequenzbewertung ........................A und C Zeitbewertung .................................FAST (125 ms) / SLOW (1s) Arbeitsbedingungen ........................ Temperatur 0°C bis +40°C Rel. Luftfeuchtigkeit 10 bis 90%, nicht kondensierend Lagerbedingungen .......................... Temperatur -10°C bis +60°C Rel. Luftfeuchtigkeit 10 bis 75%, nicht kondensierend Masse (inkl. Batterie) ......................ca. 230 g Abmessungen (LxBxH) ...................210 x 55 x 32 (mm) 13Die folgende Liste zeigt den Frequenzgang für den Schalleinfall aus der Bezugsrichtung (Spalten „Charakteristik“) sowie die Fehlergrenzen der beiden Geräte (Spalte „Genauigkeit“). Nennfrequenz
