Produkttyp	Funkgesteuerter Abluftventilator mit Feuchteregelung
Marke	Maico
Modell	ECA 100 ipro RCH
Stromversorgung	230 V, 50 Hz
Leistung	2 Leistungsstufen (78 und 92 m³/h)
Luftdurchsatz Stufe 1	78 m³/h (freiausblasend)
Luftdurchsatz Stufe 2	92 m³/h (freiausblasend)
Gewicht	0,724 kg
Schutzart (Ventilator)	IP X5
Schutzart (Schalter/Steuerung)	IP 00
Funkfrequenz	868,35 MHz (EnOcean)
Funkreichweite (RLS RC/Ventilator)	Bis zu 30 m
Funkreichweite (Schalter/Ventilator)	Bis zu 30 m
Funkreichweite (Ventilator/Ventilator)	Bis zu 40 m
Umgebungstemperatur (Betrieb)	+40 °C max (Medium)
Umgebungstemperatur (Lagerung)	-20 bis +50 °C
Nenndurchmesser	100 mm
Hauptfunktionen	Funksteuerung EnOcean, automatische Feuchteregelung, 2 Leistungsstufen, Master/Slave-Funktion, Signalverstärker
Wartung	Keine Wartung erforderlich
Reinigung	Außenseite mit trockenem Tuch, Schutzabdeckung mit Wasser, keine aggressiven Reinigungsmittel
Sicherheit	Thermischer Schutz, automatische Abschaltung bei Überhitzung, automatischer Neustart nach Abkühlung
Montage	Wand oder Decke, feste Installation

Häufig gestellte Fragen - ECA 100 ipro RCH Maico

Wie installiere ich den Ventilator Maico ECA 100 ipro RCH?

Die Installation muss durch qualifiziertes Personal erfolgen. Bohren Sie ein Loch mit einem Mindestdurchmesser von 105 mm in die Wand oder Decke, setzen Sie das Gehäuse unter Beachtung der TOP-Markierung (oben) ein, befestigen Sie es mit Dübeln und schließen Sie das Netzkabel gemäß dem Anschlussplan an der Federklemme an. Die elektronische Abdeckung muss fest eingedrückt werden, um die Dichtigkeit zu gewährleisten.

Wie initialisiere ich die Fernbedienung oder den Funk-Schalter?

Um einen Sender (Funk-Schalter DS RC oder Steuerung RLS RC) zu initialisieren, versetzen Sie den Ventilator in den Initialisierungsmodus, indem Sie die Initialisierungstaste mindestens 2 Sekunden lang drücken (die LED blinkt). Drücken Sie dann innerhalb von 2 Sekunden 3-mal den Kippschalter oder 3-mal die Initialisierungstaste der RLS RC. Die LED des Ventilators leuchtet 1 Sekunde lang zur Bestätigung auf.

Was tun, wenn der Ventilator nicht auf Funkbefehle reagiert?

Überprüfen Sie zunächst, ob die Komponenten korrekt initialisiert sind. Löschen Sie gegebenenfalls alle Sender (drücken Sie im Initialisierungsmodus zweimal kurz die Initialisierungstaste) und initialisieren Sie sie neu. Stellen Sie sicher, dass die Funkreichweite ausreichend ist (max. 30 m). Aktivieren Sie andernfalls die Repeater-Funktion an einem Zwischenventilator.

Wie funktioniert die automatische Feuchteregelung beim Modell RCH?

Der Ventilator misst die relative Raumfeuchte und speichert einen Referenzwert (mindestens 48 %). Steigt die Feuchte um 7 %, schaltet sich der Ventilator auf Stufe 1 (78 m³/h) ein. Steigt die Feuchte weiter, wechselt er auf Stufe 2 (92 m³/h). Er schaltet sich aus, wenn die Feuchte unter den Referenzwert fällt.

Was ist der maximale Luftdurchsatz des Ventilators?

Der maximale Luftdurchsatz beträgt 92 m³/h auf Stufe 2 (freiausblasend). Auf Stufe 1 sind es 78 m³/h.

Wie reinige ich den Ventilator?

Reinigen Sie die Außenseite regelmäßig mit einem trockenen Tuch. Die Schutzabdeckung kann abgenommen und mit Wasser gereinigt werden. Verwenden Sie keine aggressiven Reinigungsmittel und verbiegen Sie nicht die Lamellen. Die inneren Teile dürfen nur mit einem trockenen Tuch gereinigt werden.

Kann der Ventilator in einem Master-Slave-Netzwerk verwendet werden?

Ja, bis zu 3 Ventilatoren können miteinander verbunden werden. Der Master-Ventilator ist derjenige, der zuerst den Befehl der RLS RC empfängt. Die Slaves werden über den Master initialisiert. Konsultieren Sie das Handbuch zur Initialisierungsprozedur für Slave-Ventilatoren.

Was ist der Überlastschutz?

Der Motor ist mit einem thermischen Schutz ausgestattet, der den Ventilator bei Überhitzung abschaltet. Nach dem Abkühlen (bis zu 10 Minuten) startet er automatisch neu.

Wo finde ich Ersatzteile?

Ersatzteile (Sensoren, Schutzabdeckungen usw.) sind auf der Website shop.maico-ventilatoren.com oder durch Kontaktaufnahme mit dem Maico-Ersatzteilservice ([e-mail]) erhältlich. Der Einbau der Teile muss durch einen Fachmann erfolgen.

Ist der Ventilator für Badezimmer geeignet?

Ja, er ist für die Luftabsaugung in Badezimmern, Toiletten usw. ausgelegt. Seine Schutzart IP X5 schützt ihn vor Spritzwasser. Stellen Sie sicher, dass die Installation die Mindestabstände und geltenden Normen einhält.

BEDIENUNGSANLEITUNG ECA 100 ipro RCH Maico

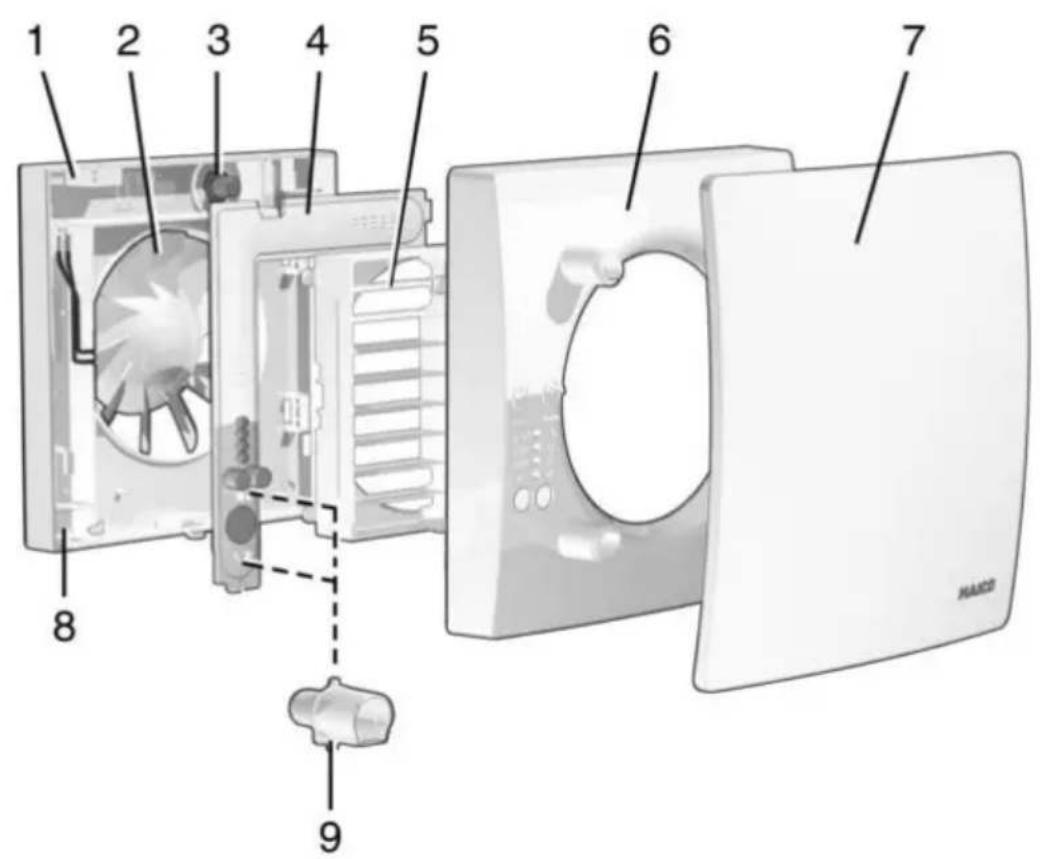

1 Gehäuse mit Motor
2 Flügelrad

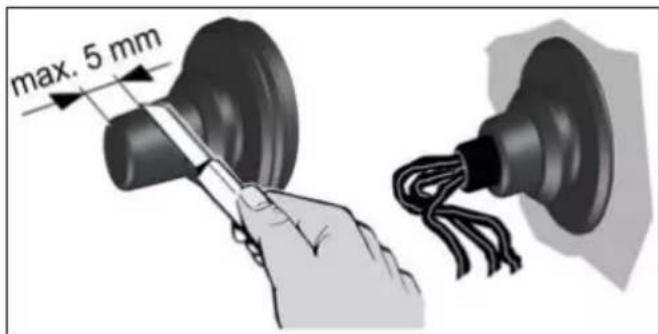

3 Leitungstüle
4 Elektronikabdeckung
5 Innengitter, feststehend
6 Abdeckung
7 Designabdeckung
8 Elektronikplatine
9 Feuchtesensor

Inhaltsverzeichnis

1 Lieferumfang 5
2 Qualification Fachinstallateur 5
3 Bestimmungsgemäß Verwendung.... 5
4 Sicherheitshinweise 5

4.1 Allgemeine Sicherheitshinweise.... 5
4.2 Sicherheitshinweise zu Installation, 5 Betrieb, Reinigung und Wartung ....

5 Produktinformation 6

5.1 ECA 100 ipro RC. 6
5.2 ECA 100 ipro RCH 7
5.3 Systembeschreibung MAICOsmart 7

6 Technische Daten 9

6.1 Umgebungsbedingungen 9
6.2 Technische Datentabelle 9

7 Montagevorbereitungen. 9

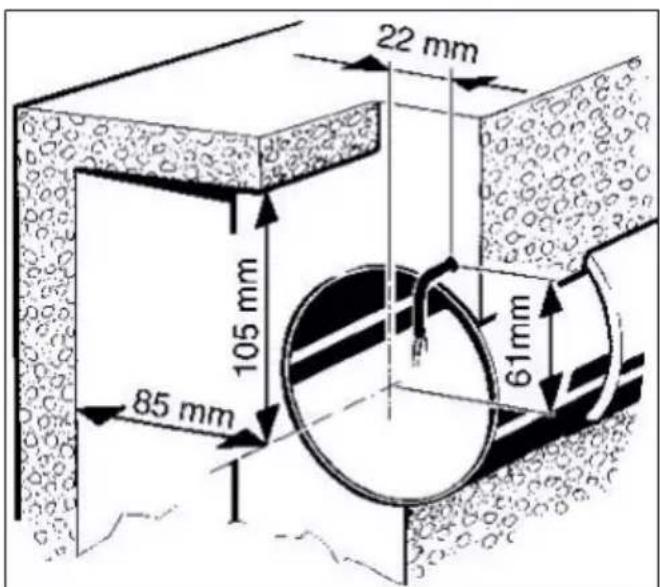

7.1 Wand 9
7.2 Decke 9
7.3 Rohr. 10

8 Montage und Inbetriebnahme 10

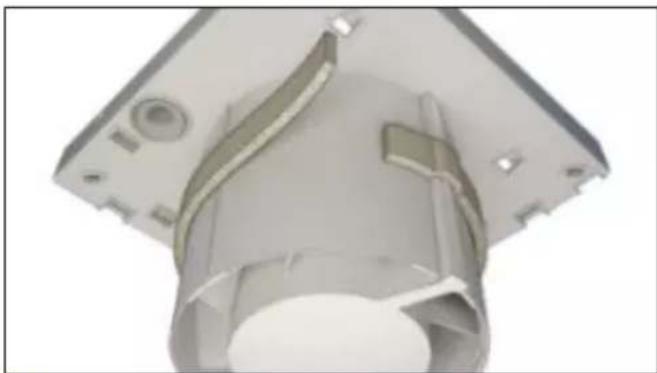

8.1 Ventilator 10

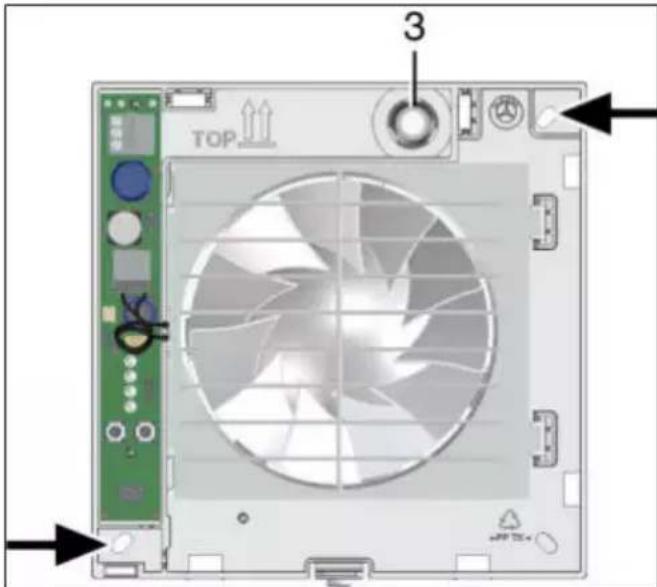

8.2Gehauseinbau 10

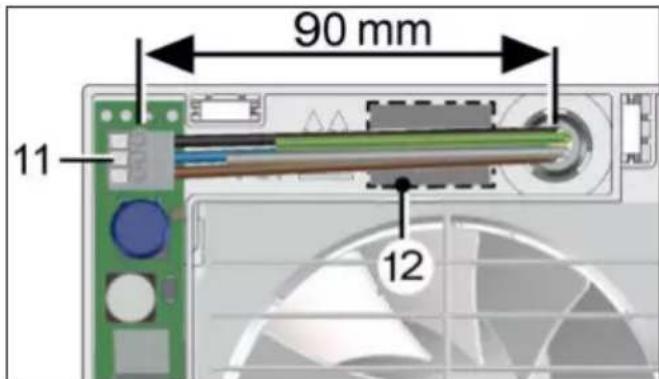

8.3 Elektrischer Anschluss 11

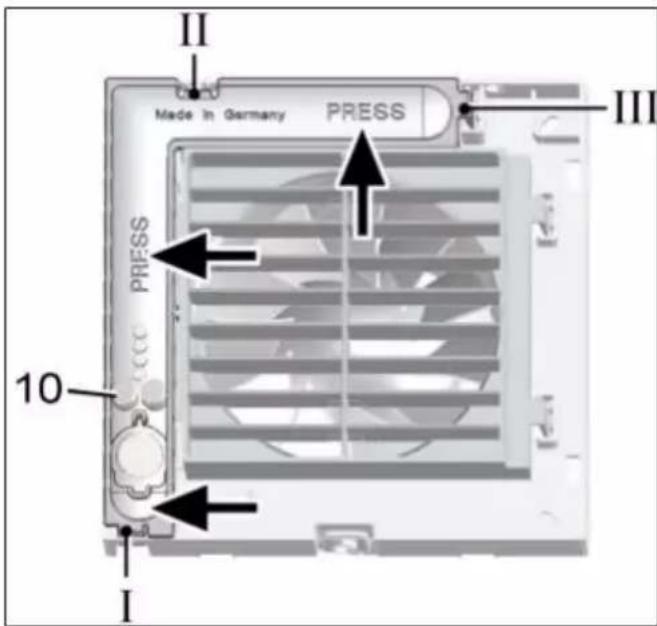

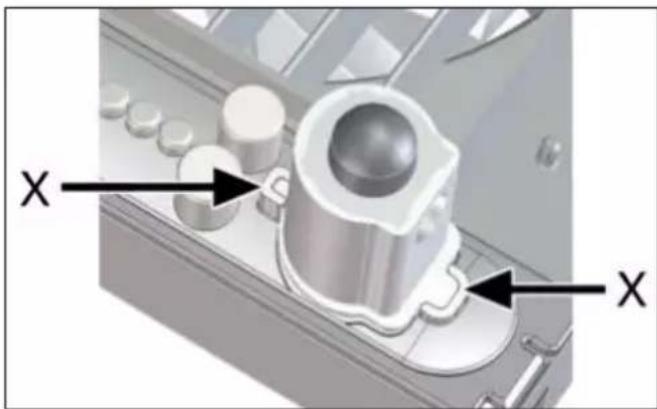

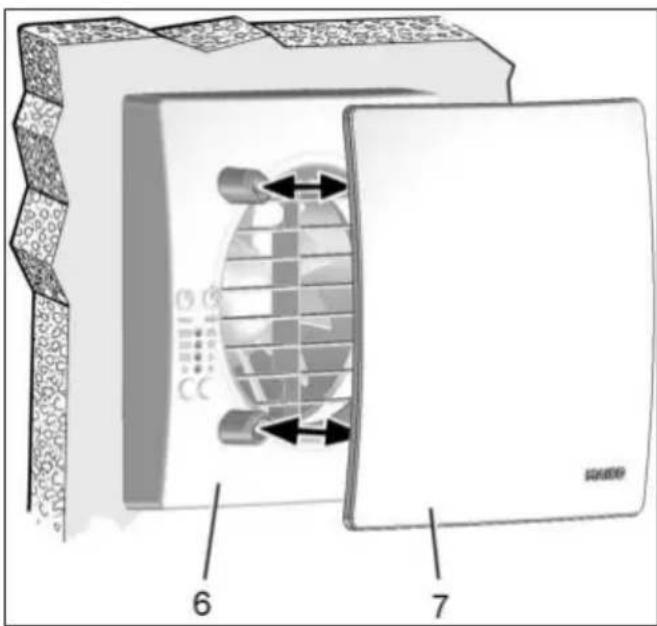

8.4 Endmontage 11
8.5 Inbetriebnahme 12

9 Funkkomponenten 12

9.1 Vorgehensweise 12
9.2 Tipps zum Einlernen von Funkkom- 12 ponenten...

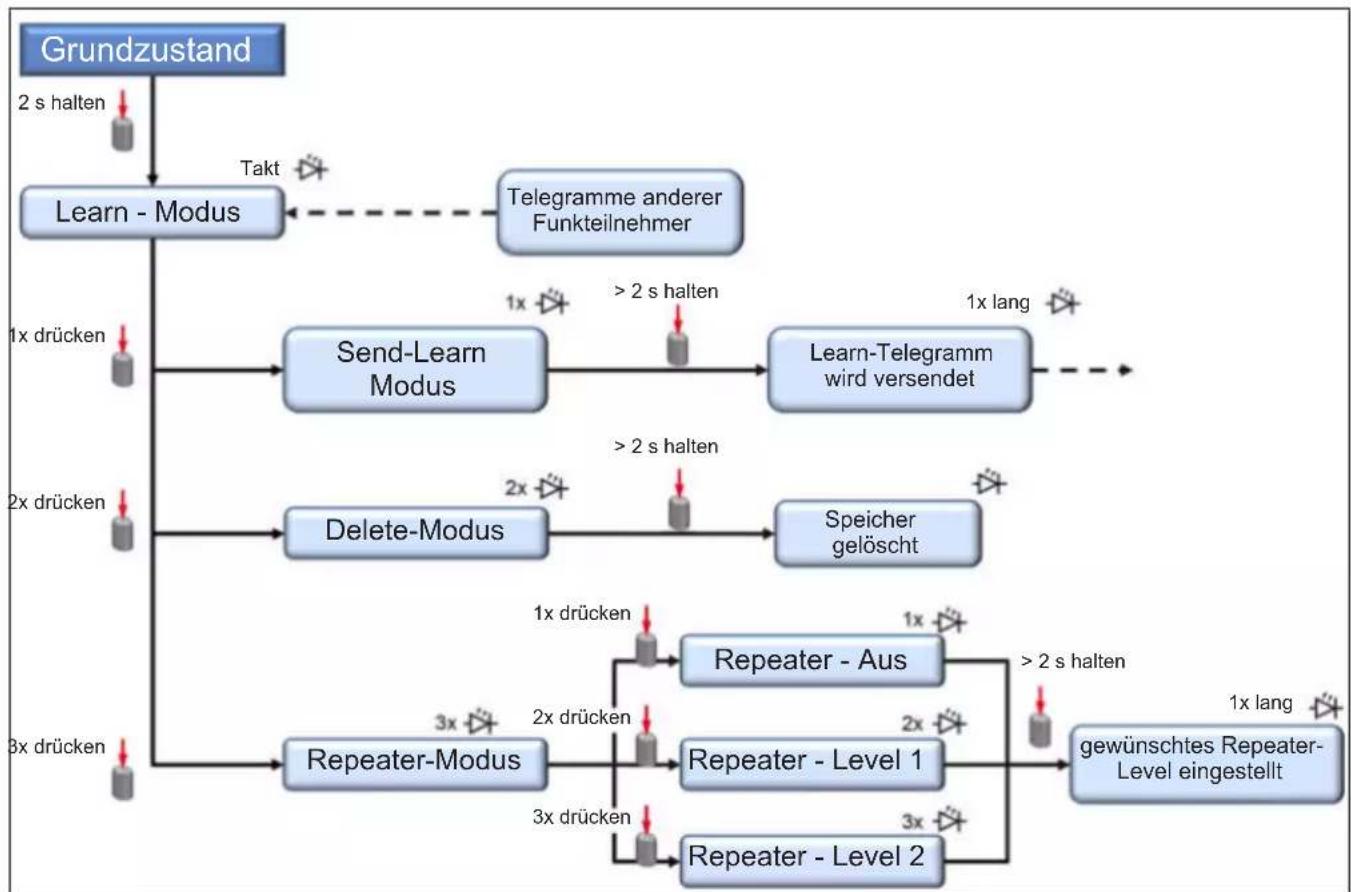

9.3Programmebenen 13
9.4 Empfänger in den Einlernmodus schalten 13
9.5 Sender einlernen 13
9.6 Sender loschen 14
9.7 Ventilator als Signalveränderer einstellen (Repeater). 14

10 Bedienung 15
11Wartung 15

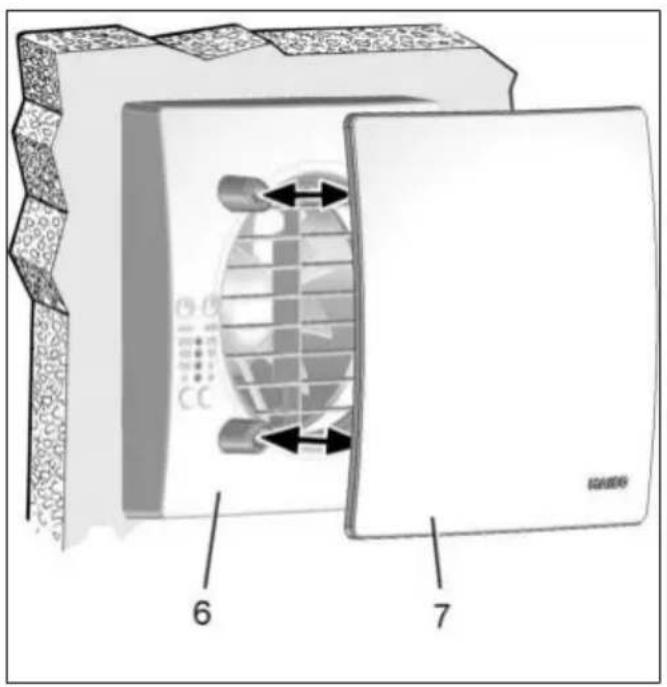

12 Reinigung 15
13 Störungsbehebung 16
14 Ersatzteile 16
15 Demontage 17
16 Umweltgerechte Entsorgung 17
Schaltbilder 50

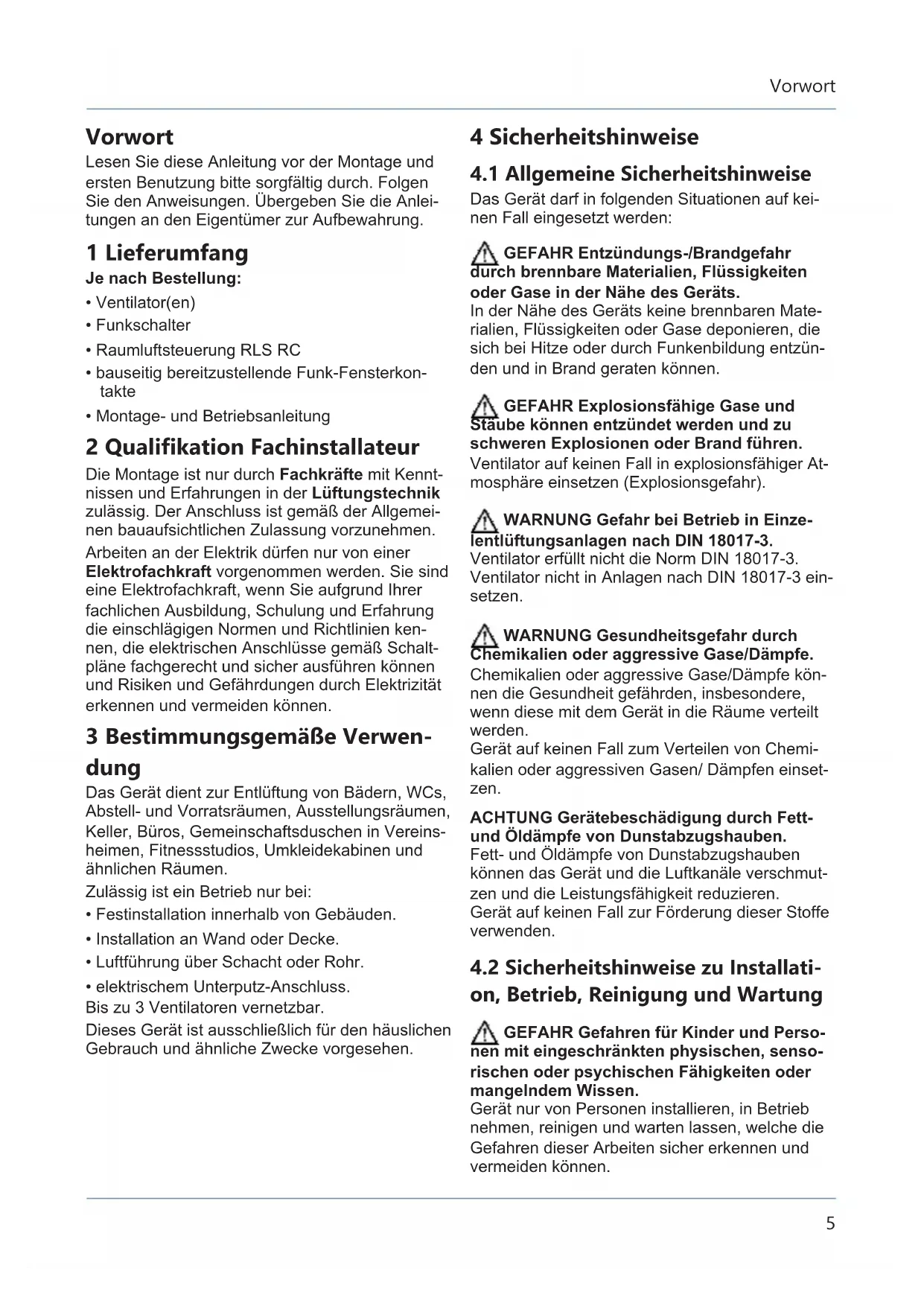

Vorwort

Lesen Sie diese Anleitung vor der Montage und ersten Benutzungitte sorgfaltig durch.Folgen Sie den Anweisungen.Ubergeben Sie die Anleitungen an den Eigentumer zur Aufbewahrung.

1 Lieferumfang

JenachBestellung:

• Ventilator(en)
  Funkschalter
• Raumluftsteuerung RLS RC
• bauseitig bereitzustellende Funk-Fensterkontakte
• Montage- und Betriebsanleitung

2 Qualification Fachinstallateur

Die Montage ist nur durch Fachkräfte mit Kennnissen und Erfahrungen in der Luftungstechnik zulässig. Der Anschluss ist gemäß der Allgemeinen bauaufsichtlichen Zulassung vorzunehmen.

Arbeiten an der Elektrik)duren nur von einer Elektrofachkraft vorgenommen werden. Sie sind eine Elektrofachkraft, wenn Sie aufgrund ihrer fachlichen Ausbildung, Schulung und Erfahrung die einschlagigen Normen und Richtlinien kennen, die elektrischen Anschlisse gemäß Schaltpläne fachgerecht und safer ausführten konnen und Risiken und Gefährdungen durch Elektrizität erkennen und vermeiden konnen.

3 Bestimmungsgemäß Verwendung

Das Gerät dient zur Entlüfung von Bädern, WCs, Abstell- und Vorratsräumen, Ausstellungsräumen, Keller, Büros, Gemeinschaftsduschen in Vereinsheimen, Fitnessstudios, Umkleidekabinen und ähnlichen Räumen.

Zulässig ist ein Betrieb nur bei:

• Festinstallation innerhalb von Gebäuden.
• Installation an Wand oder Decke.
• Luftführung über Schacht oder Rohr.
• elektrischem Unterputz-Anschluss.

Bis zu 3 Ventilatoren vernetbar.

Dieses Gerat ist ausschließlich für den tatsächlichen Gebrauch und ähnliche Zwecke vorgesehen.

4 Sicherheitshinweise

4.1 Allgemeine Sicherheitshinweise

Das Gerätarfind folgendenSituationen aufkeinen Fall eingesetzt werden:

GEFAHR Entzündungs-/Brandgebung durch brennbare Materialien, Flüssigkeiten oder Gase in der Höhe des Geräts.

In der Höhe des Geräts keine brennbaren Materialien, Flüssigkeiten oder Gase deponieren, die sich bei Hitze oder durch Funkenbildung entzünden und in Brand geraten können.

GEFAHR Explosionsfähige Gase und Staube können entzündet werden und zu schweren Explosionen oder Brand führen.

Ventilator auf keinen Fall in explosionsfähiger Atmosphäre einsetzen (Explosionsgefahr).

WARNING Gefahr bei Betrieb in Einzelluftungsanlagen nach DIN 18017-3.

Ventilator erfüllt nicht die Norm DIN 18017-3.

Ventilator nicht in Anlagen nach DIN 18017-3 einsetzen.

WARNING Gesundheitsgefahr durch Chemikalien oder aggressive Gase/Dampfe.

Chemikalien oder aggressive Gase/Dämpfe konnen die Gesundheit gefährden, insbesondere, wenn diese mit dem Gerät in die Räume verteil werden.

Gerät auf keinen Fall zum Verteilen von Chemikalien oder aggressiven Gasen/ Dämpfen einsetzen.

ACHTUNG Gerätebeschädigung durch Fettund Oldampfe von Dunstabzugshauben.

Fett- und Oldampfe von Dunstabzugshauben können das Gerät und die Luftkanäle verschmutzen und die Leistungsfähigkeit reduzieren.

Gerät auf keinen Fall zur Förderung dieser Stoffe verwenden.

4.2 Sicherheitshinweise zu Installation, Betrieb, Reinigung und Wartung

GEFAHR Gefahren fur Kinder und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen.

Gerät nur von Personen installieren, in Betriebnehmen, reinigen und warten setzen, welche die Gefahren dieser Arbeiten sicher erkennen und vermeiden können.

WARNING Verletzungsgefahr durch Saugwirkung des Gerats und drehendes Flügelrad.

Haare, Kleidung, Schmuck etc. können in das Gerät eingezogen werden, wenn Sie sich zu nahe am Gerät aufhalten.

Bei Betrieb unbedingt genügend Abstand halten, damit dies nicht passieren kann.

WARNING Verletzungsgefahr, wenn Fremdkörper in das Gerät hineingesteckt werden.

Keine Gegenstände in das Gerät stecken.

ACHTUNG Ein nicht ordnungsgemäß eingebauter Ventilator kann einen nicht bestimmungsgemüssen/ unzulässigen Betrieb verursachen.

Der Betrieb ist nur bei korrekter Einbaulage (siehe TOP auf Gerät), mit montierter Designabdeckung und außenseitigem Schutzgitter zulässig.

Der Ventilatorarf Nur in Betrieb genommen werden, wenn der Beruhrungsschutz des Flugelrades gemäß DIN EN ISO 13857 gewährleistet ist.

WARNING Verletzungs- und Gesundheitsgefahr bei Veränderungen oder Umbauten oder bei Einsatz von nicht zugelassenen Komponenten.

Ein Betrieb ist nur mit Original-Komponenten zulässig. Veränderungen und Umbauten an den

Geräten sind unzulässig und entbinden den Hersteller von jeglicher Gewährleistung und Haftung,

z. B. wenn das Gehäuse an unzulässiger Stelle durchbohr wird oder bei Verwendung eines Stufennippels.

WARNING Verletzungsgefahr bei Arbeiten in der Höhe.

Benutzen Sie geeignete Aufstiegshilfen (Leitern). Die Standsicherheit ist zu gewährleisten, die Leiter ggf. durch eine 2. Person zu sichern.

Sorgen Sie davon, dass Sie sichere stehen und sich niemand unterhalb des Gerätes aufhält.

GEFAHR Lebensgefahr bei Betrieb mit raumluftabhängigen Feuerstätten durch Kohlenstoffmonoxid.

Die maximal zulässige Druckdifferenz pro Wohn-einheit beträgt 4 Pa. Die Ausführung bedarf grundsätzlich der Zustimmung des Bezirks-schornsteinfegers.

Bei Betrieb mit raumluftabhängiger Feuerstätte unbedingt für eine ausreichende Zuluftnachströmung sorgen.

GEFAHR Gefahr durch Stromschlag bei Betrieb mit nicht komplett montiertem oder beschädigtem Ventilator.

Vor dem Abnehmer des Elektronikabdeckung alle Versorgungsstromkreise abschalten (Netzscherung ausschalten), gegen Wiedereinschalten sichern und ein Warnschild sightbar anbringen.

Ventilator nur komplett montiert betreiben. Ein beschädigtes Gerät nicht in Betriebnehmen.

GEFAHR Gefahr bei Nichtbeachtung der geltenden Vorschriften für Elektroinstallationen.

Vor Elektroinstallationen alle Versorgungsstromkreise abschalten, Netzscheung ausschalten und gegen Wiedereinschalten sichern. Ein Warnschild sightbar anbringen.

Bei der Elektroinstallation die geltenden Vorschriften beachten, z. B. DIN EN 50110-1, in Deutschland insbesondere VDE 0100 mit den entsprechenden Teilen.

Eine Vorrichtung zur Trennung vom Netz mit mindestens 3 mm Kontaktöffnung je Pol ist vorgeschrieben.

Gerät nur an einer fest verlegten elektrischen Installation und mit Leitungen vom Typ NYM-O oder NYM-J anschließen, je nach Gerätetype 3 × 1,5 ~mm^2 oder 5 × 1,5 ~mm^2 .

Gerät nur mit auf Typenschild angegebener Spannung und Frenquenz betreiben.

Gerät kann auch im Stillstand unter Spannung stehen und durch Sensorik wie Zeitverzögerung oder Feuchte usw. automatisch anlaufen.

Die auf dem Typenschild angegebene Schutzart ist nur gewährleistet bei bestimmungsgemäßem Einbau und bei ordnungsgemäßer Einführung der Anschlussleitung durch die Leitungstülle. Die Tülle muss den Leitungsmantel dicht umschlieben.

VORSICHT Vorsicht beim Umgang mit Verpackungsmaterialien.

Geltende Sicherheits- und Unfallverhütungsvorschriften einhalten.

Verpackungsmaterial außer Reichweite von Kindern aufbewahren (Erstickungsgefahr bei Verschlucken).

5 Produktinformation

5.1 ECA 100 ipro RC

• Kleinraumventilator zum Entlüften von Räumen.

• Funkgesteuerter Ausführung für das Abluftsystem MAICOsmart. Mit Funkempfänger 868 MHz (EnOcean).

• Ventilator mit zwei Leistungsstufen.
  Leistungsstufen manuell mit Funkschalter und/oder automatisch mit RLS RC-Funksteuerung einstellbar.

• Ein/Aus mit optionalem Funkschalter DS RC oder separater Raumluftsteuerung RLS RC.
• Keine Einsatzverzögerung und Nachlaufzeit.
• Kombinierbar mit Wibutler Smart-Home-System.
• Nicht drehzahlsteuerbar.

Master-Slave-Betrieb der RC-Ventilatoren nur im sortenreinen System ECA 100 ipro RC und RCH möglich (Raumluftsteuerung RLS RC erforderlich). Kombinationen mit ECA 150 ipro RC/KRC/ RCH/KRCH nicht zulässig.

5.2 ECA 100 ipro RCH

• Kleinraumventilator zum Entlüften von Räumen.
  Ausfuhrung wie ECA 100 ipro RC.
• Zusätzlich mit Feuchte-Vollautomatik.

Funktion Feuchte-Vollautomatik

Normalerweise lauft der Ventilator im Standardbetrieb mit manuell eingestellter oder per RLS RC vorgegebener Leistungsstufe.

Bei der Inbetriebnahme des RCH-Ventilators regelt sich dieser auf die aktuell vorherrschende relative Raumfeuchte ein. Diese Feuchte wird als erster Referenzwert gespeichert. Es ist keine manuelle Vorgabe eines Referenzwertes mehr notig.

Sinkt die relative Feuchte direkt nach der Installation, wird diese als neuer Referenzwert gespeichert. Der kleinstmögliche Referenzwert liegt bei 48% relativer Luftfeuchte. Steigt die Raumfeuchte um 7% an, schaltet der Ventilator automatisch mit Leistungsstufe 1 (78m^3 /h) ein.

• Steigt die Raumfeuchte weiter an, schaltet das Gerät in Leistungsstufe 2 (92 m³/h).
• Findet kein weiterer Anstiegstatt, lauft das Gerät solange in Leistungsstufe 1 (78m^3 /h) ),weiter, bis der gespeicherte Referenzwert wieder unterwritten wird.

Wird der Referenzwert untersritten, wird auch die Leistungsstufe zurückgeschaltet:

• Bei Verwendung einer RLS RC erfolgt ein Betrieb gemäß Einstellung an der RLS RC.
• Bei Betrieb ohne RLS RC (Einzelgerät) schaltet der Ventilator in die zuletzt aktive Leistungsstufe vor dem Feuchtebetrieb zurück.

Die aktuell vorherrschende Raumfeuchte wird als neuer Referenzwert gespeichert.

Bei Betätigung des Funkschalters während des Feuchtebetriebs wird ebenfalls ein neuer Referenzwert gespeichert.

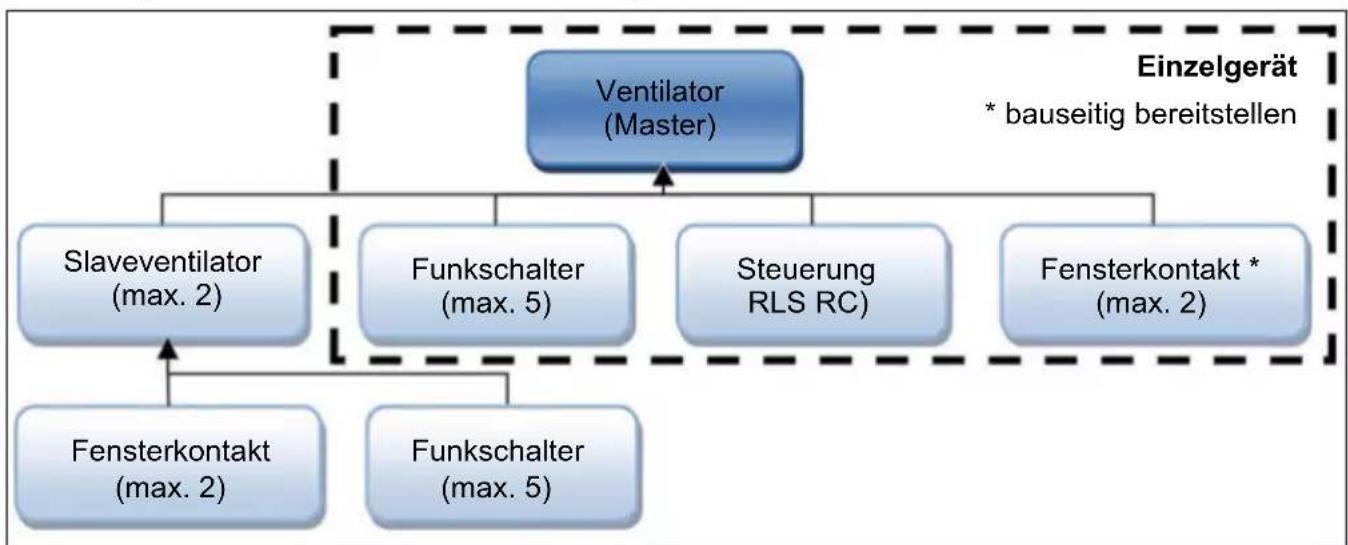

5.3 Systembeschreibung MAICOsmart

MAICOsmart Netzwerk mit Funkelektronik

MAICOsmart mit ECA100 ipro-Ventilatoren

• Empfänger sind ECA 100 ipro-Ventilatoren der Geräteausführungen RC und RCH.

• Sender sind Systemkomponenten wie

• Raumluftsteuerung RLS RC
  Funkschalter DS RC

Funk-Fensterkontakte
ECA 100 ipro RC und RCH

• Alle ECA 100 ipro RC-Ausfuhrungen sind im Netzwerk miteinander kombinierbar.

• ECA 100 ipro RCH-Ventilatoren besitzen zusätzlich eine Feuchtesteuerung (Feuchte-Vollautomatik).

• Das MAICOsmart-System lässt sich mit einem Funkschalter und/oder der Raumluftsteuerung RLS RC bedienen:
• Mit einem Funkschalter setzen sich 2 Leistungsstufen anwahlen oder das System ausschalten.
• Mit der Raumluftsteuerung RLS RC lassen sich 3 Systemstufen manuell einschalten ( Tabelle im Kapitel Bedienung [15]).
• Ab Werk ist die Aus-Funktion deaktiviert, um eine Dauerlüftung sicherzustellen. Bei Bedarf kann diese Funktion auch aktiviert werden (→ Montageanleitung Raumluftsteuerung RLS RC).
• Mit Funk-Fensterkontakten wird der Ventilator ebenfalls aus-/eingeschaltet (Fenster offen/ge-schlossen).
• Bei der Inbetriebnahme müssen die Sender an den Empfängern eingelernt (bekannt gemacht) werden.

Weitere Funkkomponenten

A: Funkschalter DS RC (EnOcean-Schalter): Ventilator mit einem Funkschalter im Einzelbetrieb

• Funkschalter (Doppelwippenschalter) zur Einstellung verschiedene Leistungsstufen des Ventilators.
  Zum Hoch- oder Herunterschalten einer Leistungsstufe die Schaltwippe drucken.

Die linke und rechte Wippe müssen separates eingelernt werden: Linke Wippe für Ein/Aus, rechte Wippe um die Lüftungsstufe hoch-/herunterzuschalten.
Funkschalter immer an dem im selbst Raum befindlichen Ventilator einlernen.

B: Funkschalter DS RC (EnOcean-Schalter): Ventilator mit mehreren Funkschaltern im Einzelbetrieb

Funktion wie zuvor beschrieben. Bis zu 5 Funkschalter je Ventilator einlernbar.

C: Funkschalter DS RC (EnOcean-Schalter) im Master/Slave-Netzwerk

1 Der Betrieb des Luftungssystems erfolgt wie an der RLS RC eingestellt. Jedoch hat jeder Schaltvorgang per Funkschalter Vorrang vor der RLS RC-Einstellung.

• Wird ein Funkschalter betätig, schaltet der zugeordnete Ventilator in die manuell gewählte Leistungsstufe.
• Nach 30 Minuten ohne Betätigung (Timeout) wird wieder auf die Einstellung gemäß RLS RC zurückgeschalte. Wird während des Timeouts die Einstellung an der RLS RC verändert, reagiert der zugeordnete Ventilator auf diesen Befehl erst nach Ablauf des Timeouts.
• Bei der RCH-Version arbeitet die Feuchteautomatik im Urlaubsmodus mit Vorrang. Wahrend des Feuchtebetriebs ist das Schalten mit DS RC oder Funk-Fensterkontakt möglich.

D: Funk-Fensterkontakt (EnOcean-Schalter)

• An jedem Ventilator sind Funk-Fensterkontakte einlernbar.
• Der Funk-Fensterkontakt übermittelt den Status Fenster offen oder Fenster geschlossen an den zugeordneten Ventilator.
• Wird das Fenster geöffnet, schaltet der zugeordnete Ventilator automatisch aus.
• Ist davon ein Betrieb des Ventilators gewünscht, kann dieser mit einem zugeordneten Funkschalter wieder eingeschaltet werden.
• Der Funkschalter hat Vorrang vor dem Funk-Fensterkontakt und/oder der RLS RC.
• Der Ventilator schaltet nach einem Timeout von ca. 30 Minuten wieder aus (Fenster noch offen) oder auf den an der RLS RC eingestellten Betrieb zurück (Fenster zu).

E: Raumluftsteuerung RLS RC (EnOcean-Funksteuerung)

Fur Informationen zur Raumluftsteuerung RLS RC siehe separate Montageanleitung.

• Die Raumluftsteuerung RLS RC ist eine Funksteuerung für die manuelle Bedienung von Master- und Slavegeräten.
• Für den Betrieb stehen 2 Programme (P1/P2) mit entsprechenden Leistungsstufen-Kombinationen zur Verfügung.
• Das zur Anwendung passende Programm (P1 für keine/P2 für große Wohneinheiten ( Tabellen im Kapitel Bedienung [▶ 15]) wird bei der Inbetriebnahme festgelegt.

• Im Display der RLS RC erscheint: Systemstufe 0/Aus ohne Balken Systemstufe 1 mit 2 Balken Systemstufe 2 mit 4 Balken Systemstufe 3 mit 6 Balken

• Im Display befindet sich außerdem eine Zeit- und Temperaturanzeige.

• Der Urlaubsmodus ist mit einem Intervallbetrieb ausgestattet. Der Ein-Aus-Rechsel an allen Ventilatoren finden im 30 Minutentaktstatt (Feuchteschutz). Funkbefehle weiterer Funknetz-Teilnehmer werden bis zum Ausschalten des Urlaubsmodus ignoriert.
• Servicemenü für Systemeinstellungen.

6 Technische Daten

6.1 Umgebungsbedingungen

Zulässige Hochsttemperatur des Fordermediums + 40 °C.
- Stör festigkeit nach EN 55014-2 je nach Impulsform und Energieanteil 1000 bis 4000 V. Bei Betrieb mit Leuchtstoffrähren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da diese Werte übersritten werden können.
- Empfehlung: Bei Betrieb an Schaltern mit Glimmlampe einen X2-Kondensator (220 nF/250 V) gegen Null verdRAFTen. Der Kondensator ist bauseitig bereitzustellen.
Lagerung: Gerät nur trocken lagern (-20 bis +50 °C).

6.2 Technische Datentabelle

Bemessungsspannung	230 V
Netzfrequenz 50 Hz
Schutzart
• Ventilator	IP X5
• Schalter, Steuerung	IP 00
Gewicht 0,724 kg
Funk-Komponenten:
Frequenzbereich (nach EN 300220-1)	868,35 MHz
Reichweiten im Gebäu- de, je nach Bausub- stanz:
• Raumluftsteuerung	Bis zu:
RLS RC / Ventilator	30 m
• Funkschalter DS RC / Ventilator	30 m
• Ventilator / Ventilator	30 m
• Signalverträker / Ventilator	40 m

Für weitere technische Daten Typenschild.
Für Kennlinien www.maico-ventilatoren.com.

7 Montagevorbereitungen

7.1 Wand

Zum Untergrund passendes, ausreichend dimensioniertes Befestigungsmaterial verwenden. Für ausreichend Zuluft sorgen.

Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abbildung einhalten.

1. Im Bereich des Gehäuses für einen ebenen Untergrund sorgen.
2. Wanddurchbruch anbringen oder Kernloch bohren. Mindestdurchmesser 105mm
   Empfehlung: Wandhülse WH 100 einbauen. Wanddurchbruch mit Mindestdurchmesser 115 mm anbringen.
   Bei rechteckigen Wanddurchbruchen Montageplatte ZM 11 verwenden.
3. Netzleitung (Unterputz) bis an den Montageort verlegen, Abstandsmaße siehe oben. Dabei die Netzleitung mindestens 110mm aus der Wand hersaufhren.

7.2 Decke

1. Montagevorbereitungen wie in Kapitel Wand beschreiben vornehmen.

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehause.

Lüftungsleitungen fachgerecht thermisch isolieren. Kondenswasserableitung oder Kondensatsammler in der Steigleitung einplanen.

7.3 Rohr

1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel Wand beschrieben vornehmen.

8 Montage und Inbetriebnahme

8.1 Ventilator

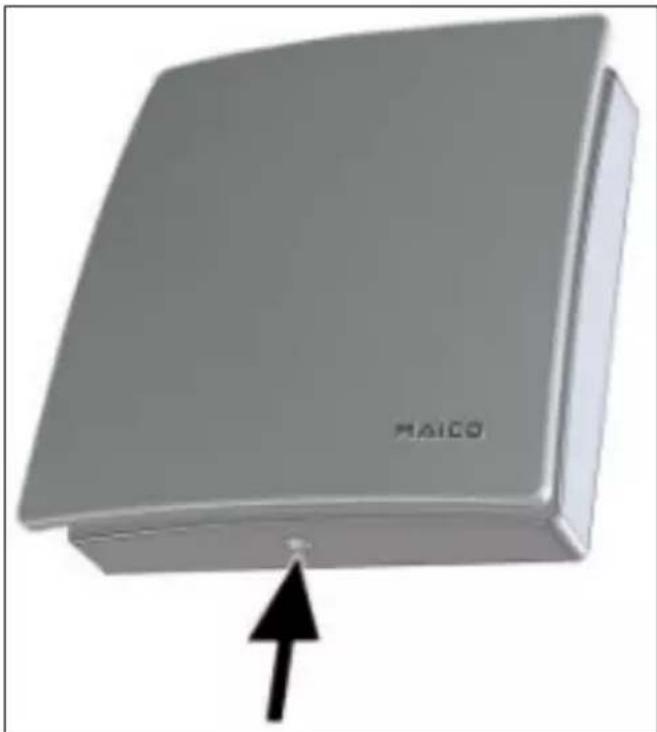

1. Gerät auspacken und Abdeckung abnehmer.
2. Zum Lösen der Abdeckung Rasthaken mit Schraubendreher entriegeln

1. Beigeufigtes Schaumstoffband am Stutzen mittig anbringen.

An ECA 100 ipro RCH unbedingt das Schaumstoffband anbringen, damit die Geräte keine Fehl Luft von außen anziehen.

8.2 Gehäuseinbau

ACHTUNG Gerätebeschädigung/Funktionstörung bei streifendem Flügelrad.

Flanschhülse weder verspannt noch gequetscht einbauen.

Für ebenen Untergrund sorgen.

1. Gehäuse in Wanddurchbruch/Wandhülse stecken (TOP = offen).

3 Leitungstüle

1. Gehäuse waagerecht ausrichten und die beiden Dubellocher markieren, siehe Pfeile.
2. Dübellocher 6mm bohren und Dubel einstecken.
3. Leitungstülle vorsichtig aus dem Gehäuse drücken und herausnahmen.

ACHTUNG Kurzschlussgefahr/Gerätebeschädigung. Eindringendes Wasser bei falscher Einführung der Netzleitung in das Ventilator-gehäuse oder bei nicht fachgerecht eingebauten Leitungsstullen.

Kappe der Leitungstülle so abschreiben, dass die Leitungstülle die Netzleitung dicht umschließt. Dabei die Kappe um max. 5 mm kürzen. Leitungstülle(n) fachgerecht anbringen, ggf. bausitig abdichten.

1. Leitungstülle in Gehäuse einsetzen.
2. Netzleitung so in den Anschlussraum führen, dass die Leitungstülle den Leitungsmantel komplett umschließt und nicht zuweit in den Anschlussraum hineinragt.
3. Gehäuse in Wanddurchbruch/Wandhülse einsetzen und mit zwei Schrauben befestigen. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial verwenden.

8.3 Elektrischer Anschluss

ACHTUNG Gerätebeschädigung bei Kurzschluss.

Schutzleiter und nicht benötigte Adern isolieren.
Elektrische Bauteile nicht berühren.

1. Im Ventilator nur Einzeladern verlegen. Dazu Mantel der Netzleitung auf einer Länge von 90 mm entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.

11 Federklemme

12 Anschlussschaltbild

1. Netzleitung an Federklemme anschließen Schaltbilder [50].
2. Sitz der Leitungstülle kontrollieren. Diese muss gut abdichten.

8.4 Endmontage

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung. Eindringende Feuchtigkeit bei falsch eingesetzter Elektronikabdeckung.

Elektronikabdeckung fest an das Gehäuse drücken, so dass diese ringsum dichtend und plan anliegt. Dabei nicht auf die Einstelltasten drücken.

10 Einstelltaste

1. Elektronikabdeckung an den Gehäuseaussparungen I, II und III auf die 3 Rastnasen stecken, bis diese einrasten. Zusätzlich die Elektronikabdeckung an beiden Positionen PRESS fest in das Gehäuse drücken.

1. Bei Geräteausführungen RCH mitgelieferten Sensor lagerichtig ( Pfeile X) in den Anschlussssockel einstecken.

RCH: Membran an der flachen Seite der Sensorwand nicht berühren/belasten, da diese sonst beschadigt wird.
3. Gehäuseabdeckung anbringen.

1. Mit der linken Einstelltaste die Funkkomponenten einlernen Tipps zum Einlernen von Funkkomponenten [12].

6 Abdeckung

7 Designabdeckung

1. Designabdeckung anbringen.

8.5 Inbetriebnahme

1. Netzsicherung einschalten.
2. Funktionstest durchführren.

9 Funkkomponenten

9.1 Vorgehensweise

Für Angaben zur Funktion und den Programmubenen Systembeschreibung MAICOsmart [7]. Zum Einlernen eines RC-Ventilators die Gehausseabdeckung abnehmer und anschließend wieder anbringen Montagevorbereitungen [10].

Betrieb mit Einzelventilator

1. Am Ventilator zuerst die Raumluftsteuerung RLS RC, dann die Funkschalter und/oder Funkfensterkontakte einlernen.
2. Weitere Systemkomponenten einlernen.
3. Funktionstest mit allen Systemkomponenten durchführren.

Master/Slave-Netzwerk

1. Am Masterventilator zuerst die vorkonfigurierte Raumluftsteuerung RLS RC einlernen.

2. Dann die Funkschalter, Funk-Fensterkontakte und weitere Slaveventilatoren einlernen.

3. An den Slaveventilatoren (max. 2 Ventilatoren) Funkschalter und Funk-Fensterkontakte einlernen.

4. Gehäuseabdeckung inkl. Designabdeckung vorsichtig auf das Gehäuse drücken, bis diese im Schnapper einrastet.
5. Funktionstest mit allen Systemkomponenten durchführren.

9.2 Tipps zum Einlernen von Funkkomponenten

Ein Ventilator wird automatisch zum Master, wenn der Masterventilator in den Empfangsmodus gestellt wird und von einem Slaveventilator ein Einlernteogramm empfängt.
1 Wird ein Masterventilator versehentlich an einem Slaveventilator eingelernt erlischt die Masterzuordnung (Master- wird zum Slaveventilator). Dies kann eine Neueingabe aller Systemkomponenten zur Folge haben.

• Ein Ventilator wird zum Slaveventilator, wenn von diesen ein Einlerntelegramm an das Mastergerät übertragen und von diesen bestätig wird.
• Empfängt der RC-Master- oder Slaveventilator ein gültiges Einlerntelegramm von einer noch nicht eingelernten Funkkomponente, werden die Daten ausgewertet und gespeichert.
• Ist die Funkkomponente bereits eingelernt, wird das Einlerntelegramm gelöscht, d. h. das Einlernen muss wiederholt werden.
• Erfolgt innerhalb von 60 Sekunden kein Empfang, wird das Einlernen beendet, die LED am Ventilator schaltet aus. Der Vorgang muss wiederholt werden.
• Einlerntelegramme von nicht Unterstützung Funkkomponenten werden ignoriert.

9.3Programmebenen

9.4 Empfänger in den Einlernmoduschalten

1. Am Empfängerventilator die Einlerntaste mindestens 2 Sekunden drucken.

Die Tasten-LED blinkt, der Einlernmodus ist aktiviert.
Innerhalb von 60 Sekunden muss nun ein Einlerntelegramm empfangen werden. Andernfalls wird der Einlernmodus verlassen.

9.5 Sender einlernen

Bei korrektem Empfang eines Einlerntelegramms leuchtet die Tasten-LED des Empfängers jeweils 1 Sekunde lang. Der Sender ist nun eingelernt.

Funkschalter einlernen

Bei Doppelwippenschaltern (DS RC) beiden Wippen separat einlernen (2 Kanäle).

1. Am Empfängerventilator den Einlernmodus aktivieren

LED blinkt. Einlernmodus ist aktiviert.

1. Am Funkschalter die rechte Wippe innerhalb von 2 Sekunden 3-mal drucken.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.

1. Am Empfangerventilator den Einlernmodus erneut aktivieren.
2. Am Funkschalter die linke Wippe innerhalb von 2 Sekunden 3-mal drucken.
   Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.
3. Am Empfangerventilator den Einlernmodus erneut aktivieren.
4. Die rechte Wippe 3-mal innerhalb von 2 Sekunden drucken.
   Das Einlerntelegramm wird gesendet.

Funk-Fensterkontakt einlernen

1. Am Empfängerventilator den Einlernmodus aktivieren.

LED blinkt, der Einlernmodus ist aktiviert.

1. Am Funk-Fensterkontakt die Einlerntaste drucken.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.

Raumluftsteuerung RLS RC einlernen

Die Einlerntaste befindet sich auf der Rückseite der RLS RC.

1. Am Empfängerventilator den Einlernmodus aktivieren.
   Am Ventilator blinkt die LED, der Einlernmodus ist aktiviert.
2. An der RLS RC die Einlerntaste 3-mal innerhalb von 2 Sekunden drücken.
   Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen blinking das Funksymbol im Display 3-mal kurz. Das Funksymbol ist dann dauerhaft im Display sightbar.
   Am Empfangerventilator leuchtet die LED 1 Sekunde beim erfolgreichen Einlernen.

Slaveventilator einlernen

1. Am Master (Empfängerventilator) und einem noch nicht eingelernten Ventilator (geplanter Slave) den Einlernmodus aktivieren.
   LED blinkt, der Einlernmodus ist aktiviert.
2. Slaveventilator in den Sendemodus schalten. Dazu am Slaveventilator die Einlerntaste 1- mal kurz drucken.
   Die LED am Slave leuchtet kurze Zeit und blinkt danach 1-mal kurz auf. Der Slave-ventilator befindet sich nun im Send-LearnModus.
3. Einlerntaste am Slaveventilator so lange drücken (>1 Sekunde), bis die LED am Slaveventilator 1-mal kurz aufleuchtet.
   Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die Tasten-LED 1-mal für ca. 1,5 Sekunden. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz. Bei fehlgeschlagenem Einlernvorgang blinkt die LED am Slaveventilator 3-mal kurz auf. Der Vorgang ist zu wiederholen.

9.6 Sender Löschen

Einzelnen Sender Löschen

Bei defektem oder nicht mehr identifizierbarem Sender mussen eventuell alle Sender gelöscht werden. Systemkomponenten sind dann wieder neu einzulernen (empfehlenswert, falls ein Sender verloren wurde oder defekt ist).

1. Um den gewünschten Sender zu Löschen, muss der Einlernvorgang des Senders (RLS RC, Funkschalter oder Fensterkontakt) wiederholt werden voriges Kapitel.

Alle Sender loschen

1. Am Masterventilator (Empfänger) den Einlernmodus aktivieren.
   LED blinkt, Einlernmodus ist aktiviert.
2. Die Einlerntaste 2-mal kurz betätigten.
   LED blinkt 2-mal kurz auf und gehen aus.
3. Am Slaveventilator (Sender) die Einlerntaste so lange drücken (>1 Sekunde), bis die LED am Ventilator 1-mal kurz aufleuchtet.
   Alle eingelernten Sender sind nun gelöscht. Der Ventilator befindet sich wieder im Grundzustand.

9.7 Ventilator als Signalveränderkereinstellen (Repeater)

Die im Ventilator befindliche Funkelektronik kann auch für eine Signalverstärkung genutzt werden. Hierbei arbeitet der so eingestellte Ventilator zusätzlich als Signalversteller. Parallel zur laufenden Anwendung werden EnOcean-Telegramme empfangen und weiter gesendet. Dies kann zum Beispiel erforderlich sein bei Anwendungen in Einfamilienhäusern, die komplett mit EnOcean-Produkten automatisiert sind.

Einstellwerte

Aus
- Level 1 = Original-Telegramme werden verstrekt
- Level 2 = Original- und bereits verständrte Telegramme werden verständrt

Ventilator als Signalveränder erstellen

1. Am Empfänger (Ventilator) den Einlernmodus aktivieren.
   LED blinkt, der Einlernmodus ist aktiviert.
2. Einlerntaste 3-mal kurz drucken.
   LED leuchtet für kurze Zeit und blinkt dann nach 3-mal kurz auf.

3. Für den Repeatermodus die Einlerntaste xmal kurz drucken:

Repeater Aus: 1-mal drucken - LED blinkt 1-mal

Repeater Level 1: 2-mal drucken - LED blinkt 2-mal

Repeater Level 2: 3-mal drucken - LED blinkt 3-mal

1. Die Einlerntaste so lange drücken (≥ 5 Sekunden), bis die LED am Ventilator 1-mal ca. 1 Sekunde aufleuchtet.

Die Einstellung ist gespeichert.

10 Bedienung

ECA 100 ipro RC

Ein- und ausgeschelt werden die Ventilatoren entweder an der Raumluftsteuerung RLS RC, mit Funkschalter DS RC oder mit einem bauseitig bereitgestelltten Funk-Fensterkontakt.

ECA 100 ipro RCH

Das Gerät ist barirefrei. Die Entlüftung erfolgt gemäß Feuchteautomatik. Bei geringer Feuchteschaltet das Gerät ganz aus.

Tab. 1:Programmauswahl

Programm Wohnungsgröße

P1 30 m2/ 50 m2/ 70 m2

P2 90 m2/ 110 m2/ 1302/140 m2

Tab. 2: Sortenreines System
Leistungsstufe 1 = 78 m^3/h Leistungsstufe 2 = 92 m^3/h (Angaben frei blasend)

RLS RC-Pro-gramme für ECA ... ipro RC/KRC/RCH/ KRCH		Sys-tem-stufe0	Sys-tem-stufe1	Sys-tem-stufe2	Sys-tem-stufe3
Pro-grammP1	Master	Aus Leis-tungs-stufe 1		Leis-tungs-stufe 1	Leis-tungs-stufe 2
	Sla-ve(s)	Aus Aus Leis-		tungs-stufe 1	Leis-tungs-stufe 1
Pro-grammP2	Master	Aus Leis-tungs-stufe 2		Leis-tungs-stufe 1	Leis-tungs-stufe 2
	Sla-ve(s)	Aus Aus Leis-		tungs-stufe 1	Leis-tungs-stufe 2

Tab. 3: Mischsystem
ECA: Leistungsstufe 1 = 78m^3 /h /Leistungsstufe 2 = 92m^3 /h ER: Leistungsstufe 1 = 35m^3 /h /Leistungsstufe 2 = 60~m^3 /h /Leistungsstufe 3 = 100m^3 /h (Angaben frei blasend)

RLS RC Pro- gramme für Mischsys- tem ECA ... ipro RC/RCH + ER 100 RC		Sys- temstu- fe 0	Sys- tem- stufe 1	Sys- tem- stufe 2	Sys- tem- stufe 3
Pro- gram m P1	Mas- ter ECA	Aus Leis- tungs- stufe 1	Leis- tungs- stufe 1	Leis- tungs- stufe 2
	Slave ECA	Aus Leis- tungs- stufe 0	Leis- tungs- stufe 1	Leis- tungs- stufe 1
	Slave ER	Aus Leis- tungs- stufe 1	Leis- tungs- stufe 1	Leis- tungs- stufe 2
Pro- gram m P2	Mas- ter ECA	Aus Leis- tungs- stufe 2	Leis- tungs- stufe 1	Leis- tungs- stufe 2
	Slave ECA	Aus Leis- tungs- stufe 0	Leis- tungs- stufe 1	Leis- tungs- stufe 2
	Slave ER	Aus Leis- tungs- stufe 1	Leis- tungs- stufe 2	Leis- tungs- stufe 2

11 Wartung

Das Gerät ist wartungsfrei.

12 Reinigung

Ventilator regelmäßig reinigen, insbesondere nach längerem Stillstand.

ACKTUNG Gerätebeschädigung bei falschem Reinigungsmittel.

Abdeckung nur mit Wasser reinigen.
Keine aggressiven Reinigungsmittel verwenden.

ACHTUNG Lamellenbruch bei falschem Reinigen.

Vorsicht beim Reinigen.

Lamellen nicht zu stark öffnen, schreiben oder verbiegen.

1. Innenteile des Ventilators nur mit einem trockenem Tuch reinigen.
2. Bei stark verunreinigter Abdeckung these vorsichtig abnehmen und mit Wasser reinigen.

1. Abdeckung anbringen, Netzsicherung einschalten, Warnschild entfernen und Funktionstest durchführren.

13 Störungsbehebung

Fehlerfindung nur durch Elektrofachkraft. Bei jeder Störung eine Elektrofachkraft hinzuziehen. Reparaturen sind nur durch Elektrofachkräfte zulässig.

Netzserung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild anbringen.

Störung Ursache, Maßnahmen
Ventilator schaltet nicht ein.	Keine Netzspannung. Prüfen, ob die Netzsch-cherung ausgefallen ist. Diese ggf. einschalten. Flügelrad blockiert. Beseitigung nur durch Fachkraft zu-lässig: Abdeckung ab-nehmen. Innengitter oder Innenverschluss über Rasthaken entrie-geln und ausbauen. Flügelrad überprüfen und ggf. reinigen.

	·Feuchtesteuerung bei RCH-Geräten arbeitet nicht korrekt/ist defekt. Fachkraft hinzu-ziehen.
Thermischer Überlas-tungsschutz des Mo-tors schaltet den Ven-tilator aus.	·Motor zu heißt. War-ten, bis der Motor ab-gekühlt ist. Die Abkühl-zeit kann bis zu 10 Minuten betragen. Gerätschaltet nach Abküh-lung selbstätig wieder ein.
Ventilator reagiert nicht auf Funk-Befehle	·Ventilatoren sind nicht korrekt einge-lernt. Sender aller Komponenten löschen (Delete-Modus). Sen-der an der RLS RC löschen. Ventilatoren kurzzeitig stromlos schalten. Danach Kom-ponenten neu einler-nen.·Ventilatoren sind au-ßerhalb der Reichwei-te. Repeater Modus an einem in Reichweite liegenden Ventilator einschalten. Bei zu ge-ricular Reichweite zu-sätzlichen Repeater (bauseitig) einsetzen.

14 Ersatzteile

Bezug und Einbau der Ersatzteile nur durch den Fachinstallateur.

Bezeichnung Antikel-Nr.

Sensoren

SE ECA 100 ipro H E157.0141.0000

Abdeckungen

ABD ECA 100 ipro 1 E059.2022.9000

ABD ECA 100 ipro 3 E059.2022.9200

Abdeckungen Elektronik

ABDE ECA 100 ipro 1 E059.2010.0000

ABDE ECA 100 ipro 2 E059.2010.9000

Handelsmarken und geschützte Warenzeichen beziehen sich auf deren Eigentümer oder deren Produkte.

Bei Rückfragen

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen, Deutschland

Tel. [phone]

Fax [phone]

E-Mail: [e-mail]

Ersatzteile können unter www.shop.maico-ventilatoren.com bestellt werden.

15 Demontage

Die Demontage ist nur durch Elektrofachkräfte zulässig.

1. Abdeckungen abnehmen.
2. Elektronikabdeckung entfernen.
   3.Netzleitung entfern.
3. Ventilator ausbauen.

16 Umweltgerechte Entsorgung

Das Gerät und auch die Verpackung enthalten wiederverwertbare Stoffe, die nicht in den Restmull gelangen dürfen. Entsorgen Sie die Verpackungsmaterialien sowie das Gerät umweltgerecht nach den in Ihr dem Land geltenden Bestimmungen.

Impressum

Maico Elektroapparate-Fabrik GmbH. Deutsche Original-Betriebsanleitung. Druckfehler, Irrtumer und technische Änderungen vorbehalten. Die in this document erwähnten Marken,

Unit overview

MAICOsmart mit ECA100 ipro fans

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen, Deutschland

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

Maico Elektroapparate-Fabrik GmbH

Steinbeisstr. 20

78056 Villingen-Schwenningen

Deutschland

Service [phone]

[e-mail]
