BEDIENUNGSANLEITUNG EVH 31 Maico

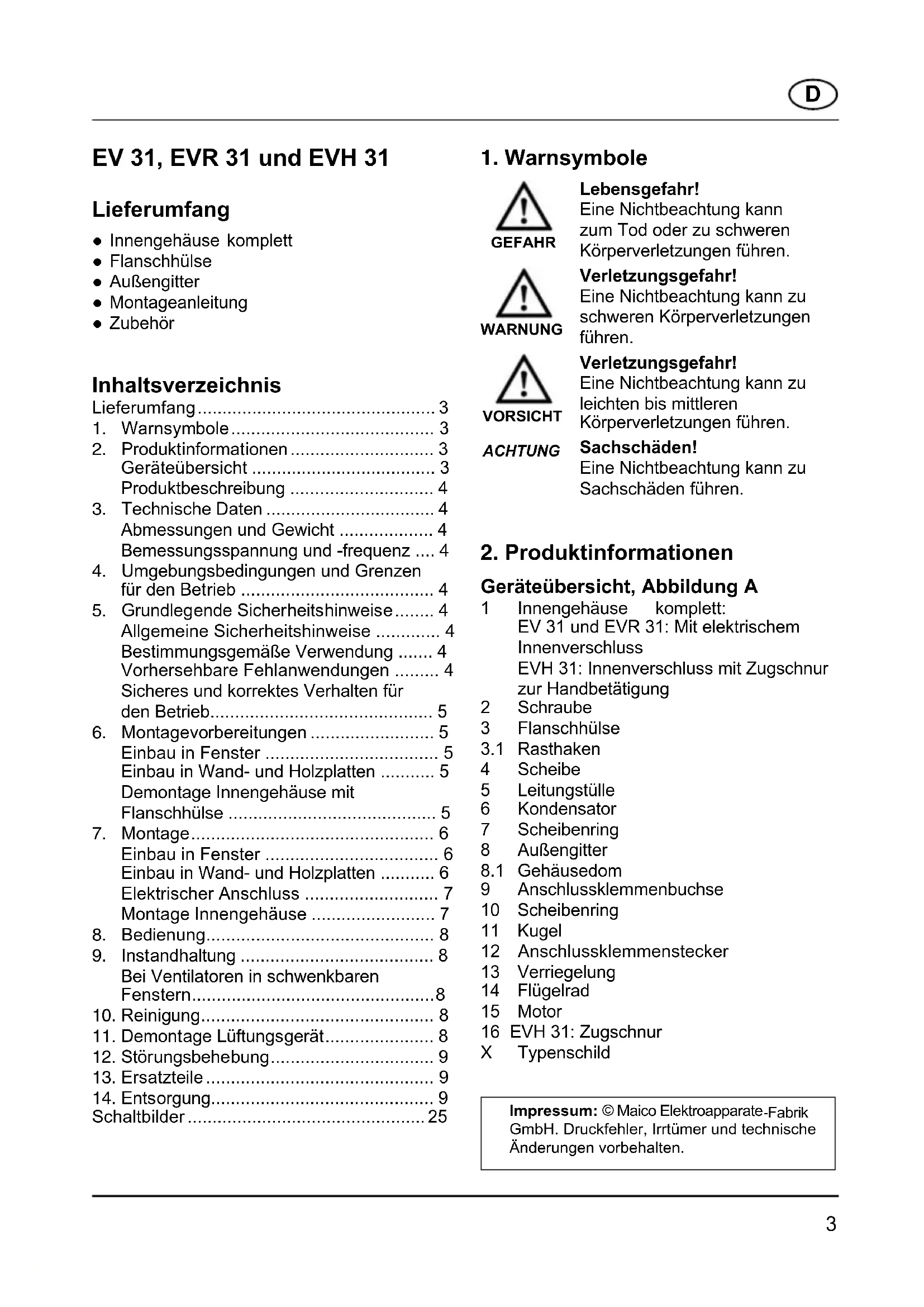

Montage- und Betriebsanleitung Mounting and operating instructions Instructions de montage et mode d’emploi www.maico-ventilatoren.com23 EV 31, EVR 31 und EVH 31 Lieferumfang ● Innengehäuse komplett ● Flanschhülse ● Außengitter ● Montageanleitung ● Zubehör
Abmessungen und Gewicht ................... 4 Bemessungsspannung und -frequenz .... 4 4. Umgebungsbedingungen und Grenzen für den Betrieb ....................................... 4
5. Grundlegende Sicherheitshinweise ........ 4
- Allgemeine Sicherheitshinweise p. 4
- Bestimmungsgemäße Verwendung p. 4
- Vorhersehbare Fehlanwendungen p. 4
- Sicheres und korrektes Verhalten für den Betrieb p. 5
6. Montagevorbereitungen ......................... 5
Einbau in Fenster ................................... 5 Einbau in Wand- und Holzplatten ........... 5 Demontage Innengehäuse mit Flanschhülse .......................................... 5
GEFAHR Lebensgefahr! Eine Nichtbeachtung kann zum Tod oder zu schweren Körperverletzungen führen. WARNUNG Verletzungsgefahr! Eine Nichtbeachtung kann zu schweren Körperverletzungen führen. VORSICHT Verletzungsgefahr! Eine Nichtbeachtung kann zu leichten bis mittleren Körperverletzungen führen. ACHTUNG Sachschäden! Eine Nichtbeachtung kann zu Sachschäden führen.
2. Produktinformationen
Geräteübersicht, Abbildung A 1 Innengehäuse komplett: EV 31 und EVR 31: Mit elektrischem Innenverschluss EVH 31: Innenverschluss mit Zugschnur zur Handbetätigung 2 Schraube 3 Flanschhülse 3.1 Rasthaken 4 Scheibe 5 Leitungstülle 6 Kondensator 7 Scheibenring 8 Außengitter 8.1 Gehäusedom 9 Anschlussklemmenbuchse 10 Scheibenring 11 Kugel 12 Anschlussklemmenstecker 13 Verriegelung 14 Flügelrad 15 Motor 16 EVH 31: Zugschnur X Typenschild
Fabrik GmbH. Druckfehler, Irrtümer und technische Änderungen vorbehalten.
Produktbeschreibung Schaltbilder siehe Seite 25 ● EV 31 mit elektrischem Innenverschluss. Zur Entlüftung. Drehzahlsteuerbar. Ein/Aus mit Lichtschalter oder separatem Schalter (beide bauseitig). Ventilator schaltet beim Betätigen des Schalters sofort ein/aus. In- nenverschluss öffnet/schließt automatisch. ● EVR 31 mit elektrischem Innenverschluss. Zur Be- oder Entlüftung. Drehzahlsteuer- bar. Ein/Aus mit Wendeschalter, Lichtschalter oder separatem Schalter (alle bauseitig). Ventilator schaltet beim Betätigen des Schalters sofort ein/aus, der Innenverschluss öffnet/schließt automatisch. ● EVH 31 mit Innenverschluss und 1 m langer Zugschnur zur Handbetätigung. Zur Entlüftung.Ventilator schaltet durch Ziehen an der Zugschnur ein/aus – der Innen- verschluss öffnet/schließt mechanisch.
● Siehe Typenschild. Abmessungen und Gewicht ● Innengehäuse: 410 x 410 x 130 mm ● Außengitter: 410 x 410 x 23 mm ● Scheibenausschnitt: 360 mm Durchmesser ● EV 31, EVR 31: 7,6 kg ● EVH 31: 6,4 kg Bemessungsspannung und -frequenz ● Siehe Typenschild
4. Umgebungsbedingungen und
Grenzen für den Betrieb ● Zulässige Höchsttemperatur des Förder- mediums: +40 °C ● Bei Betrieb mit raumluftabhängigen Feuerstätten muss für ausreichende Zuluftnachströmung gesorgt werden. Die maximal zulässige Druckdifferenz pro Wohneinheit beträgt 4 Pa.
Sicherheitshinweise Allgemeine Sicherheitshinweise ● Sicherheitshinweise vor Inbetriebnahme aufmerksam durchlesen. ● Anleitung aufbewahren. ● Das Gerät darf nicht als Spielzeug verwendet werden. ● Montage nur durch Fachkräfte zulässig. ● Elektrischer Anschluss und Reparaturen nur durch Elektrofachkräfte zulässig. ● Gerät nur an einer fest verlegten elektrischen Installation anschließen! – Zulässiger Leitungsquerschnitt 0,75 mm² bis 1,5 mm². – Bei Geräteeinbau in schwenkbare Fenster geeignete, flexible Anschluss- leitung verwenden. – Vorrichtung zur Trennung vom Netz mit mindestens 3 mm Kontaktöffnung je Pol erforderlich. ● Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben. ● Keine Veränderungen am Gerät vornehmen. ● Gerät nur komplett montiert betreiben. Nie ohne Außengitter. ● Der Betrieb ist nur mit aufgesetztem und verriegeltem Innengehäuse zulässig. Bestimmungsgemäße Verwendung ● EV 31 und EVH 31: Zur Entlüftung von Büros, Geschäfts- und Gewerberäumen, Gaststätten, Produktions- und Arbeits- stätten, Arztpraxen etc. ● EVR 31: Zur Be- oder Entlüftung o. g. Räumlichkeiten. ● Für den senkrechten Einbau in Fenster oder dünne Wände. ● In aufklappbaren Doppelfenstern, Verbund- fenstern und Glasbausteinwänden nur mit passendem Maico-Zubehör ZD oder ZG. Vorhersehbare Fehlanwendungen Maico haftet nicht für Schäden durch bestim- mungswidrigen Gebrauch. Gerät auf keinen Fall einsetzen: ● an schrägen Wänden, Dachschrägen oder Decken.
● in der Nähe von brennbaren Materialien, Flüssigkeiten oder Gasen. ● in explosionsfähiger Atmosphäre. Sicheres und korrektes Verhalten für den Betrieb ● Verletzungsgefahr! Keine Gegenstände in das Gerät hineinstecken! ● Gefahr durch sich drehendes Flügelrad! Nicht zu nahe an das Gerät gehen, damit Haare, Kleidung oder Schmuck nicht in das Gerät hineingezogen werden können. ● Das Gerät ist nicht dafür bestimmt, durch Menschen benutzt zu werden, deren physische, sensorische oder geistige Fähigkeiten nicht genügen, die Sicherheits- hinweise dieser Anleitung zu verstehen und umzusetzen. Diese Einschränkung bezieht sich auch auf Kinder. Das Gerät kann dennoch von diesen Menschen gefahrlos benutzt werden, sofern sie von einer für ihre Sicherheit zuständige Person beaufsichtigt oder in geeigneter Weise unterwiesen werden.
6. Montagevorbereitungen
Einbau in Fenster WARNUNG Schnittverletzungen durch scharfe Glaskanten und Glasbruch! Beschädigung der Scheibe durch Material- spannungen! Scheibe ggf. ausbauen und spannungsfrei einkitten. ACHTUNG Funktionsbeeinträchtigung und Gerätebeschädigung bei Einbau auf unebenem Untergrund! Im Bereich der Scheibenringe [7] und [10] für einen ebenen Untergrund sorgen.

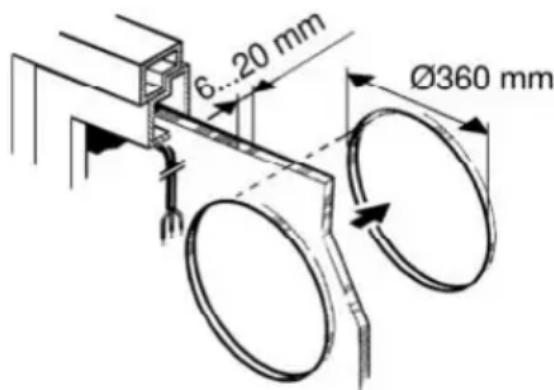

VORSICHT Kurzschlussgefahr bei schräger Einbaulage durch Kondenswasserbildung im Inneren des Gehäuses. Gerät nur senkrecht einbauen, Kabeleinführung von oben. Montageposition festlegen. Ausreichend Abstand (min. 50 mm) zum Fensterrahmen oder zur Wand/Decke einhalten. Platz für eine ordnungsgemäße Leitungszuführung und Schwenkbereich des Fensters berücksichtigen. Scheibenausschnitt vom Fachmann anbringen lassen – Durchmesser 360 mm.
Netzleitung verlegen.
Einbau in Wand- und Holzplatten Vorbereitungen für den Einbau in Wand- und Holzplatten wie unter „Einbau in Fenster“ beschrieben vornehmen.
Demontage Innengehäuse mit Flanschhülse, siehe Abb. A, links unten Beide Verriegelungen [13] mit Schrauben- dreher lösen. Innengehäuse festhalten, Flanschhülse leicht anwinkeln und aus beiden Rasthaken [3.1] aushängen. Anschlussklemmenstecker [12] abziehen. An Anschlussklemmenbuchse [9] die Prüfleitungen entfernen. Diese werden nicht mehr benötigt.

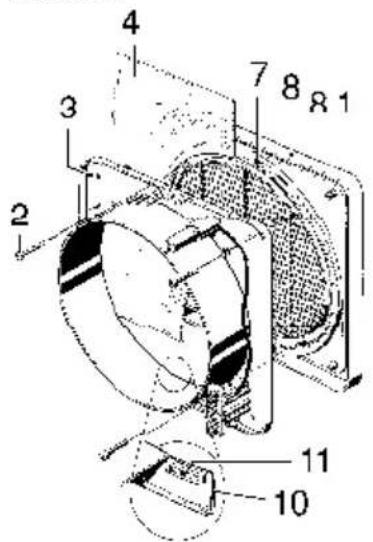

Einbau in Fenster ACHTUNG Funktionsstörung und Ge-rätebeschädigung durch streifendes Flügelrad [14] bei fehlerhaftem Einbau! Innengehäuse [1] weder verspannt noch gequetscht einbauen! Innengehäuse [1] nur in Innenräumen anbringen! Nicht zulässig ist die Montage des Innengehäuses [1] im Außenbereich. Außengitter [8] von außen und Flansch-hülse [3] von innen an die Scheibe drücken.
Außengitter und Flanschhülse waagerecht ausrichten und mit beigefügten Schrauben [2] (M 5 x 25) verschrauben. Als Ausricht-hilfe dient Kugel [11], Kugel zuvor ausrasten.
VORSICHT Verletzungsgefahr durch Glasbruch bei zu fest angezogenen Schrauben! Schrauben vorsichtig und nicht zu fest anziehen. Bei Sondergläsern (z. B. geriffelte Scheibe) für ausreichende Abdichtung sorgen, z. B. mit Silikon. Hinweise ● Auf Dichtigkeit an den Scheibenringen [7] und [10] achten. ● Bei Scheibendicke > 8 mm mitgelieferte Schrauben [2] durch geeignete Schrauben ersetzen (Schrauben bauseitig bereit-stellen).

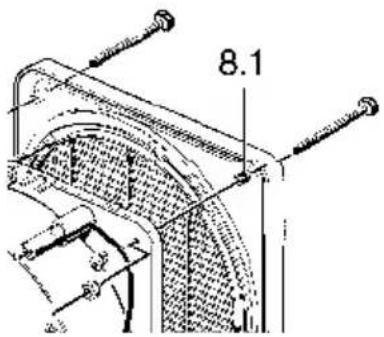

Einbau in Wand- und Holzplatten Die 4 Gehäusedome [8.1] des Außengitters durchbohren – Durchmesser 5,5 mm. Außengitter und Flanschhülse wie zuvor beschrieben einbauen. Durch die Gehäusedome [8.1] an der Wand zusätzliche Bohrlöcher markieren. Befestigungen leicht lösen, Außengitter mit Flanschhülse im Wanddurchbruch ca. 45° drehen. Wand durchbohren (4 Bohrungen).
Außengitter mit Flanschhülse wieder ausrichten und wie zuvor beschrieben verschrauben. Zusätzlich wird das Außengitter mit der Flanschhülse über die 4 gebohrten Löcher befestigt. Geeignete Schrauben und Muttern bauseitig bereitstellen.
Elektrischer Anschluss GEFAHR Lebensgefahr durch Stromschlag! Netzsicherung ausschalten! VORSICHT Gerätebeschädigung bei Kurzschluss! Nicht benötigte Adern abschneiden und isolieren! VORSICHT Kurzschlussgefahr bei falscher Einführung der Netzleitung in das Gehäuse! Netzleitung fachgerecht durch Leitungstülle führen und für Zugentlastung sorgen, siehe aufgedruckten Leitungsver- lauf.

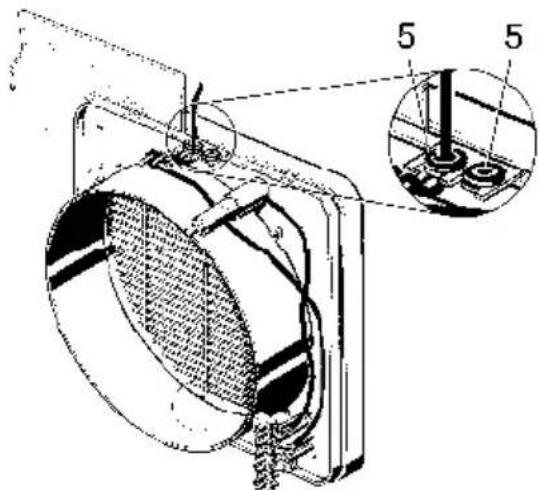

Beide Leitungstüllen [5] in die Flanschhülse einsetzen. Netzleitung durch die offene Leitungstülle führen. Netzleitung an Anschlussklemmenbuchse [9] gemäß Schaltbild auf Seite 25 anschließen. Montage Innengehäuse, siehe auch Abb. A, rechts unten
VORSICHT Kurzschluss und Geräte- beschädigung bei falscher Polung! Beim Einstecken auf richtige Polung achten, siehe Auf- drucke A und B. ACHTUNG Beschädigung der Klemmen- halterung durch Reißen oder Ziehen an der Steckerleitung! Innengehäuse stets in Nähe der Flanschhülse halten – Zugbelastung an der Steckverbindung vermeiden.

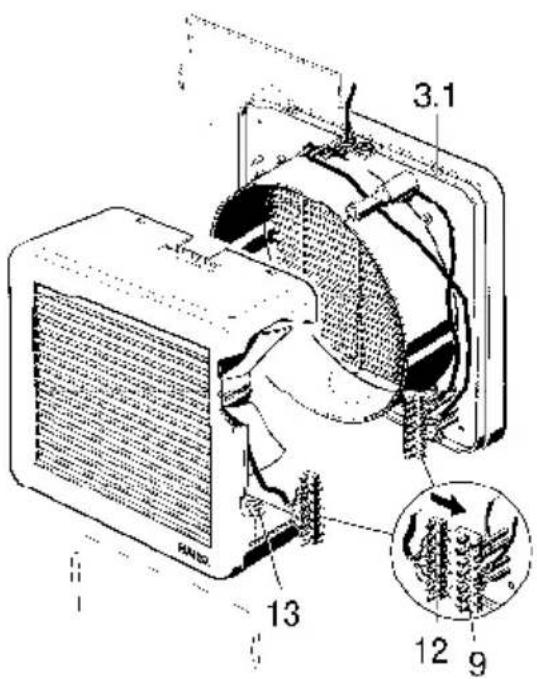

Anschlussklemmenstecker [12] an Anschlussklemmenbuchse [9] einstecken. Innengehäuse gemäß Abbildung „A“, rechts unten, parallel auf die Flanschhülse aufschieben. Innengehäuse muss in obere Rasthaken [3.1] einrasten Leitungen nicht einklemmen! Mit einem Schraubendreher beide Verriegelungen [13] schließen. Netzsicherung einschalten. Funktionstest durchführen.
EV 31 Gerät mit Schalter (z. B. Drehzahlsteller ST..) einschalten. Innenverschluss öffnet automatisch. Ventilator läuft und entlüftet den Raum. Gerät mit Schalter ausschalten. Innenverschluss schließt. Ventilator schaltet aus. EVR 31 Gerät mit Schalter (z. B. Wendeschalter STW..) einschalten. Innenverschluss öffnet automatisch. Ventilator läuft und be- oder entlüftet den Raum. Gerät mit Schalter ausschalten. Innenverschluss schließt. Ventilator schaltet aus. EVH 31 ACHTUNG Gerätebeschädigung durch ruckartiges Ziehen an der Zugschnur! Nicht ruckartig an Zugschnur ziehen.
Gerät einschalten – Zugschnur schräg nach vorne ziehen. Innenverschluss öffnet mechanisch. Ventilator läuft und entlüftet den Raum. Gerät ausschalten – Zugschnur schräg Richtung Fenster bzw. Wand ziehen, danach in Grundposition zurückführen. . Innenverschluss schließt mechanisch. Ventilator schaltet aus.
Das Gerät ist wartungsfrei. Bei Ventilatoren in schwenkbaren Fenstern Anschlussleitung am Übergang Fensterflügel – Fensterrahmen in regelmäßigen Zeitabständen auf Beschädigung überprüfen. Bei Beschädigung die Anschlussleitung durch eine Fachkraft austauschen lassen.
GEFAHR Lebensgefahr, Gerät steht unter Spannung! Netzsicherung ausschalten! Innengehäuse zum Reinigen nicht entfernen! Gerät nicht fluten! Gerät mit angefeuchtetem Tuch reinigen!
siehe auch Abb. A, links unten GEFAHR Lebensgefahr durch Stromschlag! Netzsicherung ausschalten! Beide Verriegelungen [13] öffnen. Innengehäuse leicht nach oben schwenken und abnehmen. Elektrischen Anschluss entfernen. Flanschhülse und Außengitter entfernen.
12. Störungsbehebung
● Bei jeder Störung Elektrofachkraft hinzuziehen! ● Reparaturen sind nur durch Elektrofach- kräfte zulässig!
GEFAHR Lebensgefahr, Gerät steht unter Spannung! Netzsicherung ausschalten! Störung Maßnahme Gerätestillstand. Thermischer Über-lastungsschutz des Motors schaltet Gerät aus und nach Abkühlung wieder ein. Störungsursache feststellen und beseitigen. Tab. 1: Störungsbehebung
Geben Sie bei Ersatzteilbestellungen generell die Druck-Nr. 0185.0853.0007 dieser Anleitung, die Typenschild-Nr. „X“ des Gerätes und die jeweilige Positions-Nr. an. Pos. Seite 2, Abb. A Bezeichnung 1 Innengehäuse komplett – EV 31, EVR 31 – EVH 31 8 Außengitter VM 13 Verriegelung 15 Motorgetriebe VM – EV 31, EVR 31 Tab. 2: Ersatzteile
Nicht in den Restmüll ! Das Gerät enthält teils wiederver- wertbare Stoffe, teils Substanzen, die nicht in den Restmüll gelangen dürfen. Entsorgen Sie das Gerät nach Ablauf seiner Lebensdauer nach den in Ihrem Land geltenden Bestimmungen.
