BEDIENUNGSANLEITUNG ECA 100 ipro H Maico

Montage- und Betriebsanleitung

Kleinraumventilatoren

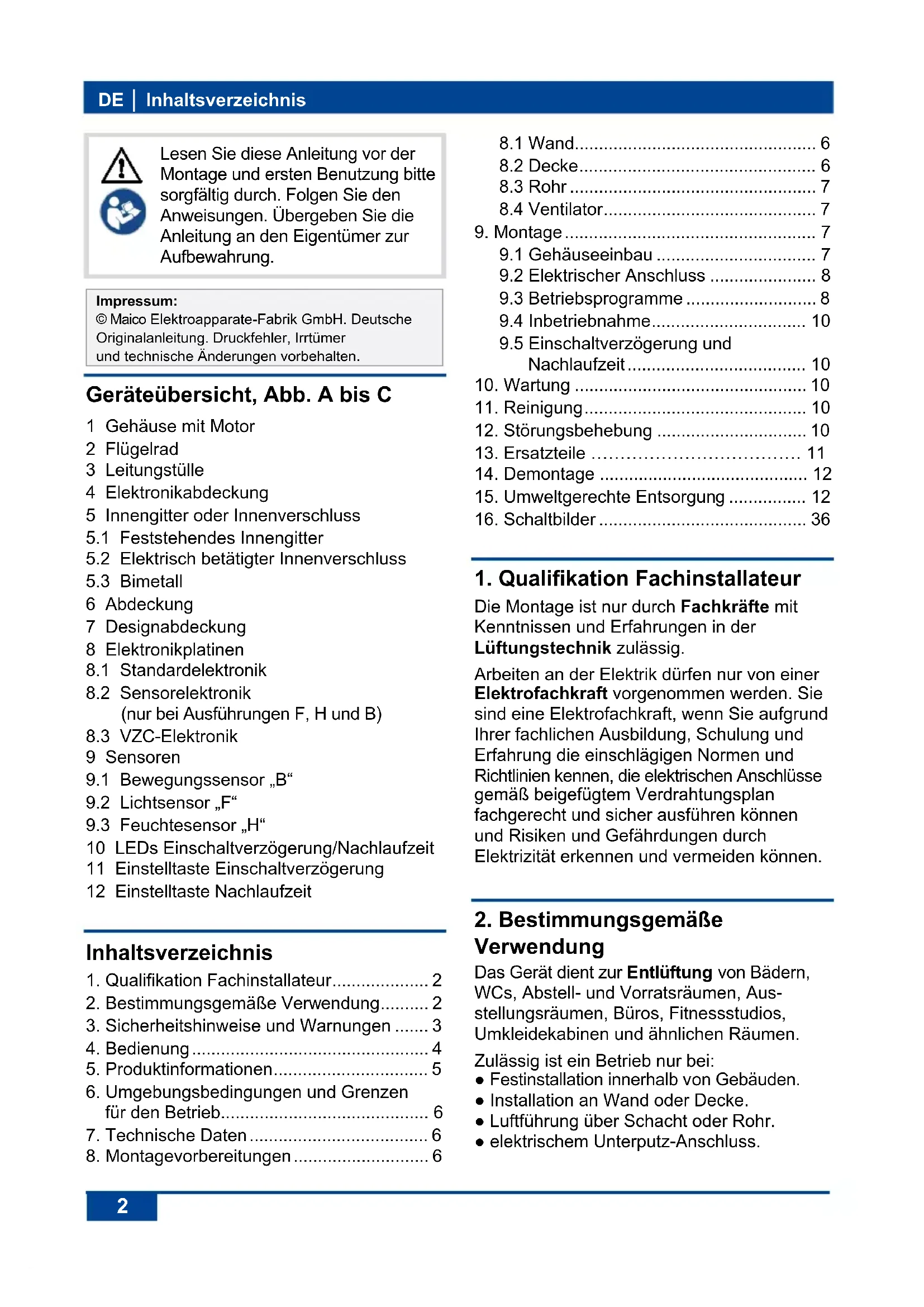

DE | Inhaltsverzeichnis

Lesen Sie diese Anleitung vor der Montage und ersten Benutzungitte sorgfaltig durch. Folgen Sie den Anweisungen. Übergeben Sie die Anleitung an den Eigentümer zur Aufbewahrung.

Impressum:

Maico Elektroapparate-Fabrik GmbH. Deutsche Originalanleitung. Druckfehler, Irrtumer und technische Änderungen vorbehalten.

Geräteübersicht, Abb. A bis C

1 Gehäuse mit Motor
2 Flugelrad
3 Leitungstülle
4 Elektronikabdeckung

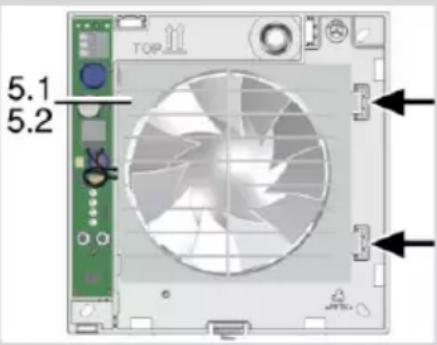

5 Innengitter oder Innenverschluss
5.1 Feststehendes Innengitter
5.2 Elektrisch betätigter Innenverschluss
5.3 Bimetall
6 Abdeckung
7 Designabdeckung
8 Elektronikplatinen
8.1 Standaardelektronik
8.2 Sensorelektronik (nur bei Ausführungen F, H und B)
8.3 VZC-Elektronik
9 Sensoren
9.1 Bewegungssensor „B"
9.2 Lichtsensor, F
9.3 Feuchtesensor, H
10 LEDs Einschaltverzögerung/Nachlaufzeit
11 Einstelltaste Einsatzverzögerung
12 Einstelltaste Nachlaufzeit

Inhaltsverzeichnis

1. Qualification Fachinstallateur 2
2. Bestimmungsgemäß Verwendung 2
3. Sicherheitshinweise und Warnungen .... 3
4. Bedienung 4
5. Produktinformationen 5
6. Umgebungsbedingungen und Grenzen für den Betrieb 6
7. Technische Daten 6
8. Montagevorbereitungen 6

8.1 Wand.. 6
8.2 Decke.. 6
8.3 Rohr 7
8.4 Ventilator 7

1. Montage 7

9.1 Gehäuseinbau 7
9.2 Elektrischer Anschluss 8
9.3 Betriebsprogramme 8
9.4 Inbetriebnahme 10
9.5 Einsatzverzögerung und Nachlaufzeit 10

10.Wartung 10
11. Reinigung 10
12. Störungsbehebung 10
13. Ersatzteile 11
14.Demontage 12
15. Umweltgerechte Entsorgung 12
16.Schaltbilder 36

1. Qualification Fachinstallateur

Die Montage ist nur durch Fachkräfte mit Kenntnissen und Erfahrungen in der Luftungstechnik zulässig.

Arbeiten an der Elektrik dürfen nur von einer Elektrofachkraft vorgenommen werden. Sie sind eine Elektrofachkraft, wenn Sie aufgrund ihrer fachlichen Ausbildung, Schulung und Erfahrung die einschlädigen Normen und Richtlinien kennen, die elektrischen Anschüsse gemäß beigeführtem Verdraughtungsplan fachgerecht und safer ausführten konnen und Risiken und Gefährdungen durch Elektrizität erkennen und vermeiden konnen.

2. Bestimmungsgemäß Verwendung

Das Gerädtient zur Entlüftung von Bädern, WCs, Abstell- und Vorratsräumen, Ausstellungsräumen, Büros, Fitnessstudios, Umkleidekabinen und ähnlichen Räumen.

Zulässig ist ein Betrieb nur bei:

• Festinstallation innerhalb von Gebäuden.
• Installation an Wand oder Decke.
• Luftführung über Schacht oder Rohr.
• elektrischem Unterputz-Anschluss.

Einbau in Fenster mit Fenstereinbausatz FE 100/1, Anschluss an Flachkanäle mit Distanzrahmen ECA-DR zulässig.

Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch und ähnliche Zwecke vorgesehen.

3. Sicherheitshinweise und Warnungen

VORSICHT

Zeigt eine möglicherweise gefährliche Situation, die zu leichten bis mittleren Körperverletzungen führen könnte.

ACHTUNG

Zeigt eine möglichche Situation, die zu Sachschäden am Produkt oder seiner Umgebung führen können.

Der Ventilator darf in folgenden Situationen auf keinen Fall eingesetzt werden.

Entzündungs-/Brandgebung durch brennbare Materialien, Flüssigkeiten oder Gase in der Höhe des

Ventilators. In der Höhe des Ventilators keine brennbaren Materialien, Flüssigkeiten oder Gase deponieren, die sich bei Hitze oder durch Funkenbildung entzüden und in Brand geraten können.

Explosionsfähige Gase und Stäube können entzündet werden und zu schweren Explosionen oder Brand

fuhren. Ventilator auf keinen Fall in explosionsfähiger Atmosphäre einsetzen (Explosionsgefahr).

Gefahr bei Betrieb in Einzelentlüftungsanlagen nach DIN 18017-3.

Ventilator erfüllt nicht die Norm

DIN 18017-3. Ventilator nicht in Anlagen nach DIN 18017-3 einsetzen.

Gesundheitsgefahr durch Chemikalien oder aggressive Gase/Dämpfe.

Chemikalien oder aggressive Gase/

Dämpfe können die Gesundheit gefährden, insbesondere, wenn diese mit dem Ventilator in die Räume verteil werden. Ventilator auf keinen Fall zur Förderung von Chemikalien oder aggressiven Gasen/ Dämpfen einsetzen.

Fett- und Oldampfe von Dunstabzugshauben konnen den Ventilator und die Luftleitungen verschmutzen und die Leistungsfähigkeit reduzieren.

Ventilator auf keinen Fall zur Förderung fetthaltiger Luft verwenden, z. B. in Kombination mit Dunstabzugshauben mit Abluftbetrieb.

Alle Sicherheitshinweise beachten.

Gefahren für Kinder und Personen mit eingeschrankten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen. Ventilator nur von Personen installieren, in Betriebnehmen, reinigen und warten halten, welche die Gefahrend dieser Arbeiten safer erkennen und vermeiden konnen.

Verletzungsgefahr durch Saugwirkung des Ventilators und drehendes Flügelrad.

Haare, Kleidung, Schmuck etc.
konnen in den Ventilator
eingezogen werden, wenn Sie sich zu nahe am Ventilator
aufhalten. Bei Betrieb unbedingt
genügend Abstand halten,
dämit dies nicht passieren kann.

Verletzungsgefahr, wenn Fremdkörper in das Geräthineingesteckt werden.

Keine Gegenstände in das Gerät stecken.

DE 3. Sicherheitshinweise und Warnungen

Ein nicht ordnungsgemäß eingebauter Ventilator kann einen nicht bestimmungsgemüssen/unzulässigen

Betrieb verursachen. Der Betrieb ist nur bei korrekter Einbaulage (siehe „TOP" auf Gerät), mit montierter Designabdeckung und außenseitigem Schutzgitter zulässig. Der Ventilatorarf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.

Verletzungs- und Gesundheitsgefahr bei Veränderungen oder Umbauten oder bei Einsatz von nicht zugelassenen Komponenten. Ein Betrieb ist nur mit Original-Komponenten zulässig. Veränderungen und Umbauten sind unzulässig und entbinden den Hersteller von jeglicher Gewährleistung und Haftung, z. B. wenn das Gerät an unzulässiger Stelle durchbohr wird.

Verletzungsgefahr bei Arbeiten in der Höhe. Benutzen Sie geeignete Aufstiegshilfen (Leitern). Die Stand-sicherheit ist zu gewährleisten, die Leiter ggf. durch eine 2. Person zu sichern. Sorgen Sie dazu, dass Sie safer stehen und sich niemand unterhalb des Gerätes aufhalt.

Lebensgefahr bei Betrieb mit raumluftabhängigen Feuerstätten durch Kohlenstoffmonoxid. Bei Betrieb mit raumluftabhängiger Feuerstätte unbedingt für eine ausreichende Zuluftnachströmung sorgen. Die maximal zulässige Druckdifferenz pro Wohninheit beträgt 4 Pa. Die Ausführung bedarf grundsätzlich der Zustimmung des Bezirksschornsteinfegers.

Gefahr durch Stromschlag bei Betrieb mit nicht komplett montiertem oder beschädigtem Ventilator. Vor dem Abnehmer des Elektronikabdeckung alle Versorgungsstromkreise abschalten (Netzserhalten, gegen Wiedereinschalten sichern und ein Warnschild sightbar anbringen. Ventilator nur komplett montiert betreiben. Ein beschädigtes Gerät nicht in Betrieb führen.

Gefahr bei Nichtbeachtung der geltenden Vorschriften für Elektroinstallationen.

Vor Elektroinstallationen alle Versorgungsstromkreise abschalten, Netzsicherung aushalten und gegen Wiedereinschalten sichern. Ein Warnschild sightbar anbringen.
Bei der Elektroinstallation die geltenden Vorschriften beachten, z. B. DIN EN 50110-1, in Deutschland insbesondere VDE 0100 mit den entsprechenden Teilen.
Eine Vorrichtung zur Trennung vom Netz mit mindestens 3mm Kontaktoffnung je Pol ist vorgeschreiben.
Gerät nur an einer fest verlegten elektrischen Installation und mit Leitungen Typ NYM-O/NYM-J,3x 1,5 oder 5× 1,5mm^2 (je nach Gerätetype) anschließen.
Geräte nur mit auf Typenschild angegebener Spannung und Frequenz betreiben.
Die auf dem Typenschild angegebene Schutzart ist nur gewährleistet bei bestimmungsgemäßem Einbau und bei ordnungsgemäßer Einführung der Anschlussleitung durch die Leitungstüle(n). Die Tullen müssen den Leitungsmantel dicht umschreiben.
Gerät kann auch im Stillstand unter Spannung stehen und durch Sensorik wie Zeitverzögerung oder Feuchte usw. automatisch eingeschaltet werden. Wartung und Fehlerfindung nur durch Elektrofachkräfte zulässig.

Vorsicht beim Umgang mit Verpackungsmaterialien. Geltende

Sicherheits- und Unfallverhütungsvorschriften einhalten. Verpackungsmaterial außer Reichweite von Kindern aufbewahren.

4. Bedienung

Ventilator ein/aus erfolgt per Schalter (z. B. Lichtschalter), je nach Gerätevariante mit Einsatzverzögerung, bei H- und B-Geräten Betrieb automatisch bzw. per Zusatzschalter.

Bei thermischer Überlastung schaltet das Gerät aus. Warten Sie, bis der Motor abgekühlt ist. Die Abkühlzeit kann bis zu 10 Minuten betragen. Gerät schaltet nach Abkuhlung selbstätig wieder ein.

5. Produktinformationen

• Kleinraumventilator zum Entlüften von Räumen.
  ECA 100 ipro mit feststehendem Innengitter.
  ECA 100 ipro K mit elektrisch betätigtem Innenverschluss.
  Zwei Leistungsstufen seriennbig.
• Ausführungen

Standard: Zweistufig bedienbar mit optionalem Doppelschalter.

VZC und KVZC: Ausführung mit Einsatzverzögerung und Nachlaufzeit.

F und KF: Ausführung mit Lichtsensor, Einschaltverzögerung und Nachlaufzeit. Einschalthelligkeit (am Gerät) min. 30 Lux, Ausschalthelligkeit (am Gerät) max. 1,7 Lux.

H und KH: Ausführung mit Feuchtesteuerung (vollautomatisch), Einsatzverzögerung und Nachlaufzeit.

B und KB: Ausführung mit Bewegungsmelder und Nachlaufzeit. Ohne Einschaltverzögerung. Erfassungsbereich Bewegungsmelder horizontal 100^ /vertikal 82^ .

Funktion der Feuchtesteuerung bei H- und KH-Geräten

Nach Installation des Ventilators regelt sich dieser auf die aktuell vorherrschende Raumfeuchte (relative Feuchte) ein. Dieder Feuchtewert wird als erster Referenzwert gespeichert. Eine manuelle Vorgabe des Referenzwertes ist nicht notig.

Sinkt die relative Feuchte während des Betriebs unter den Referenzwert ab, wird der neu ermittelte Wert als Referenzwert gespeichert. Der kleinstögliche Referenzwert liegt bei 48% relativer Feuchte.

Steigt die Raumfeuchte um 7% an, schaltet der Ventilator automatisch mit Leistungsstufe 1 (78~m^3 /h) ein.

• Steigt die Raumfeuchte weiter an, schaltet das Gerät in Leistungsstufe 2 (92 m³/h).
• Findet kein weiterer Anstiegstatt, lauft das Gerät solange in Leistungsstufe 1 weiter, bis der gespeicherte Referenzwert wieder untersritten wird.

Wird der Referenzwert unters written, startet der Nachlaufbetrieb mit der eingestellen Nachlaufzeit. Danach wird der aktuelle Referenzwert gespeichert. Wird der Referenzwert innerhalb von 60 Minuten

Geräte-ausführung	Einschalt-verzögerung[sek.]	Nachlaufzeit[min.]	Netzzuleitung[mm2]	4 Betriebs-programme	drehzahl-steuerbar
ECA 100 ipro 5 x 1,5
ECA 100 ipro VZC	0/50/90/120 0/8/17/25 5 x 1,5
ECA 100 ipro F	0/50/90/120 0/8/17/25 3 x 1,5
ECA 100 ipro H	0/50/90/120*	8/17/25** 3 x 1,5		■
ECA 100 ipro B 0/8/17/25 3 x 1,5
ECA 100 ipro K	5 x 1,5
ECA 100 ipro KVZC	0/50/90/120 0/8/17/25 5 x 1,5
ECA 100 ipro KF	0/50/90/120 0/8/17/25 3 x 1,5
ECA 100 ipro KH	0/50/90/120*	8/17/25** 3 x 1,5		■
ECA 100 ipro KB	0/8/17/25 3 x 1,5

fett Auslieferungszustand

Serienausstattung
Mit optionalem Lichtschalter 4 Betriebsprogramme verfügbar

* Einschaltverzogerung bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbar
** Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z. B. Lichtschalter) verfügbar

nicht unters written, schaltet das Gerät in den.
eingestellten Nachlaufbetrieb und danach Aus.
H und KH Geräte konnen optional per Lichtschafter bedient werden. Bei „Licht an" startet das eingestellte Betriebsprogramm ( Kap. 9.3). Das Betriebsprogramm hat Vorrang vor der Feuchteautomatik. Wird das Licht ausgeschaltet, lauft das Gerät weiter, bis die verbleibende Nachlaufzeit abgelaufen ist. Danach erhalten die Feuchteautomatik wieder die hochste Priorität und steuert das Gerät wie zuvor beschrieben.

6. Umgebungsbedingungen und Grenzen für den Betrieb

Zulässige Höchsttemperatur des Föder-mediums + 40 °C.
- Störfestigkeit nach EN 55014-2 je nach Impulsform und Energieanteil 1000 bis 4000 V. Bei Betrieb mit Leuchtstoffrähren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da diese Werte übersritten werden können.
- Empfehlung: Bei Betrieb an Schaltern mit Glimmlampe einen X2-Kondensator (220 nF/250 V) gegen Null verdrahen. Der Kondensator ist bauseitig bereitzustellen.
Lagerung: Gerät nur trocken lagern (-20 bis +50 °C).

7. Technische Daten

Bemessungsspannung	230 V AC
Netz Frequenz 50 Hz
Schaldruckpegel (Stufe 1 / Stufe 2)	27 / 32 dB(A)
Schutzart	IP X5
Gewicht	0,7 kg

Für weitere technische Daten Typenschild.

8. Montagevorbereitungen

Zum Untergrund passendes, ausreichend dimensioniertes Befestigungsmaterial verwenden. Für ausreichend Zuluft sorgen.

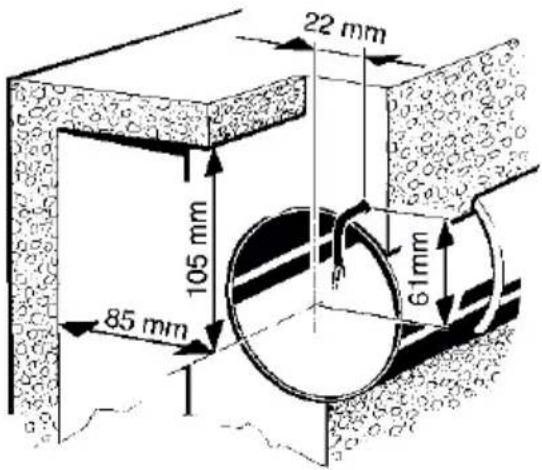

8.1 Wand

Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abbildung einhalten.

1. Im Bereich des Gehäuses für einen ebenen Untergrund sorgen.
2. Wanddurchbruch anbringen oder Kernloch bohren: Mindestdurchmesser 105 mm.

i Empfehlung: Wandhülse WH 100 einbauen. Wanddurchbruch mit Mindestdurchmesser 115 mm anbringen.
Bei rechteckigen Wanddurchbruchen Montageplatte ZM 11 verwenden.
3. Netzleitung (Unterputz) bis an den Montageort verlegen, Abstandsmaße siehe oben. Dabei die Netzleitung mindestens 110 mm aus der Wand herausfuhren.

8.2 Decke

1. Montagevorbereitungen wie in Kapitel 8.1 beschreiben vornehmen.

AKHTUNG Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehäuse. Luftungsleitungen fachgerecht thermisch isolieren. Kondenswasserableitung oder Kondensatsammler in der Steigleitung einplanen.

8.3 Rohr

1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel 8.1 beschreiben vornehmen.

8.4 Ventilator

ACHTUNG

Gerätebeschädigung/Funktionstörung bei streifendem Flügelrad [2]. Flanschhülse weder verspannt noch gequetscht einbauen. Für ebenen Untergrund sorgen.

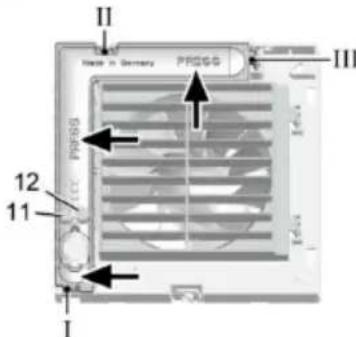

1. Gerät auspacken und Abdeckung [6] abnehmen. Zum Lösen der Abdeckung Rasthaken ( Pfeil) mit Schraubendreher entriegeln.

1. Beigeufigtes Schaumstoffband am Stutzen mittig anbringen.

An ECA 100 ipro H und KH unbedingt das Schaumstoffband anbringen, damit die Geräte keine Fehlluft von außen anziehen.

9. Montage

Bei Einbau mit Fenstereinbausatz FE 100/1 oder Distanzrahmen ECA-DR zugehörige Montageanleitung.

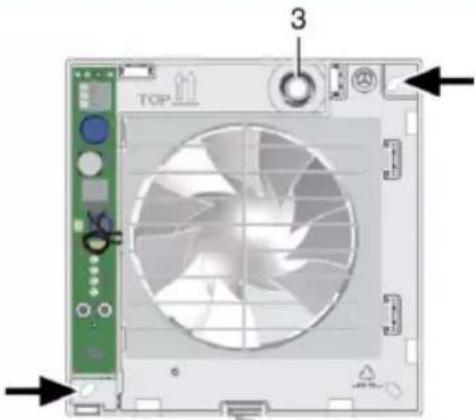

9.1 Gehäuseinbau

1. Gehäuse [1] in Wanddurchbruch/Wandhülse stecken (TOP = offen).

1. Gehäuse waagerecht ausrichten und die beiden Dubellocher ( Pfeile) markieren.
2. Gehäuse [1] abnehmer, M6-Dübellocher 6 mm bohren und Dübel einstecken.
3. Leitungstülle [3] vorsichtig aus dem Gehäuse drücken und herausnehmer.

ACHTUNG

Kurzschlussgefahr und Gerätebeschädigung. Eindringendes Wasser bei falscher Einführung der Netzleitung in das Ventilatorgehause oder bei nicht fachgerecht eingebauter Leitungstüle.

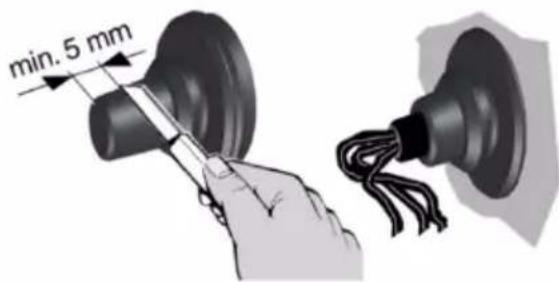

Kappe der Leitungstülle [3] so abschreiben, dass die Leitungstülle die Netzleitung dicht umschließt. Dabei die Kappe min. 5 mm abschreiben (Netzleitung lassst sich better biegen und Elektronik-abdeckung [4] korrekt aufsetzen).
Leitungstüle [3] fachgerecht anbringen, ggf. bauseitig abdichten.

1. Leitungstülle [3] in Gehäuse einsetzen.
2. Netzleitung so in den Anschlussraum führen, dass die Leitungstüle den Leitungsmantel komplett umschlieft und nicht zuweit in den Anschlussraum hineinragt.

9.2 Elektrischer Anschluss

ACHTUNG

Gerätebeschädigung bei Kurzschluss.

Schutzleiter und nicht benötigte Adern isolieren.

Elektrische Bauteile nicht berühren.

1. Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild anbringen.

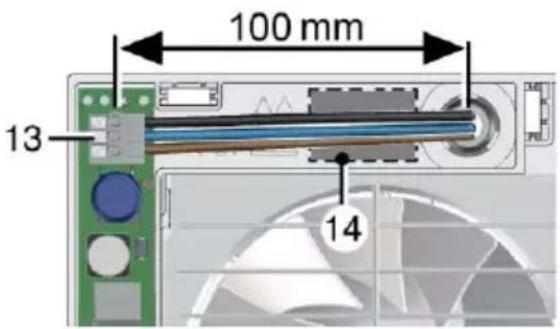

2. Im Gerät nur Einzeladern verlegen. Dazu Mantel der Netzleitung auf einer Länge von 100 mm entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.
3. Gehäuse [1] in Wanddurchbruch/Wandhülse einsetzen und mit zwei Schrauben befestigen. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial verwenden.

1. Netzleitung an Federklemme [13] gemäß Anschlusssschaltbild [14] elektrisch anschließen, siehe auch Schaltbilder in Kapitel 16.

ECA 100 ipro-Geräte in Standard-ausführung sind mit Doppelschaltern zweistufig bedienbar. Ohne Doppelschalter lasst sich der Ventilator entweder in Leistungsstufe 1 oder in Leistungsstufe 2 betreiben, siehe Schaltungsvarianten in Kapitel 16.

1. Sitz der Leitungstülle [3] kontrollieren.
   These must gut abdichen.

2. Ggf. einen Drehzahlsteller (STX 1,5) anschließen.

Durch die Technik der Phasenanschnittsteuerung kann es zu Brummgeräussen kommt.

9.3 Betriebsprogramme

VZC, KVZC, F, KF, B und KB: Mit Jumper J4 und J5 ist eines der 4 nachfolgenden Betriebsprogramme einstellbar.
- H und KH: Mit Jumper J4 und J5 und gemäß Kapitel 15 angeschlossen Lichtschalter ist eines der 4 nachfolgenden Betriebsprogramme einstellbar. Wird diesen eingeschaltet, hat es Vorrang vor der Feuchteautomatik.
- Komfortprogramm (Auslieferungszustand), Nacht-, Spar- und Powerprogramm.

1. Mit Jumper J4 und J5 das gewünschte Betriebsprogramm einstehen.

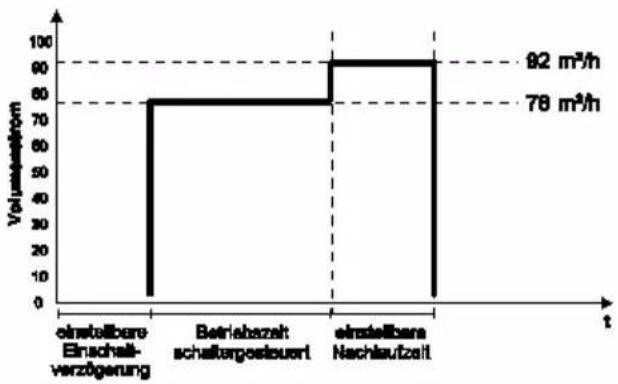

Komfortprogramm

Leistungsstufe 1 während der Raumnutzung, Leistungsstufe 2 während der Nachlaufzeit.
J4 gebruckt, J5 gebruckt

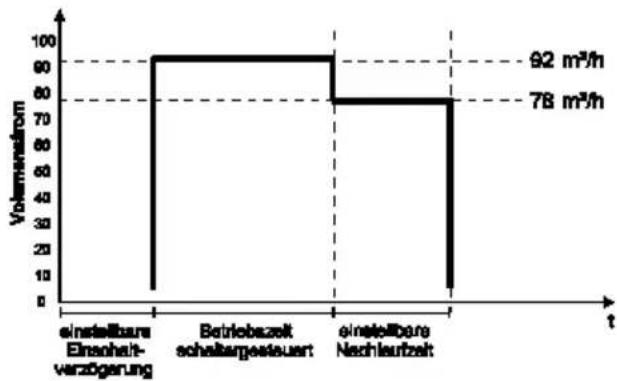

Nachtprogramm

Leistungsstufe 2 während der Raumnutzung, Leistungsstufe 1 während der Nachlaufzeit.
J4 offen, J5 offen

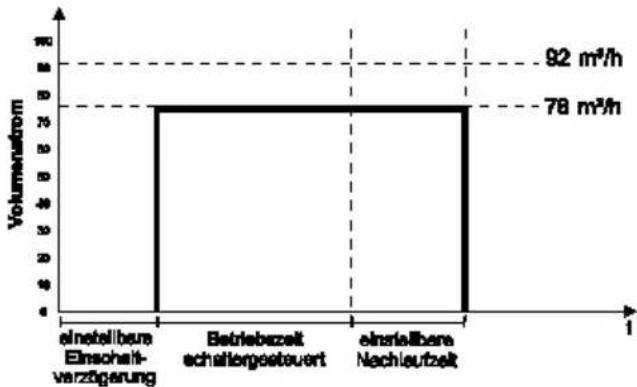

Sparprogramm

Leistungsstufe 1 bei Betrieb und Nachlauf.
J4 offen, J5 gebrückt

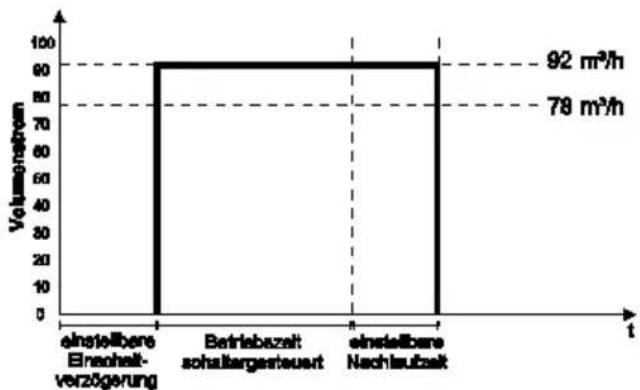

Powerprogramm

Leistungsstufe 2 bei Betrieb und Nachlauf.
J4 gebruckt, J5 offen

1. Elektronikabdeckung anbringen.

ACHTUNG

Kurzschlussgefahr und Gerätebeschädigung. Eindringende Feuchtigkeit bei falsch eingesetzter Elektronikabdeckung.

Elektronikabdeckung fest an das Gehäuse drücken, so dass diese ringsum dichtend und plan anliegt. Dabei nicht auf die Einstelltasten [11] und [12] drucken.

1. Elektronikabdeckung mit den 3 Rastnasen in die Gehäuseaussparungen I, II und III stecken, bis diese einrasten. Dabei die Elektronikabdeckung an den Pfeilpositionen fest in das Gehäuse drücken.

1. Bei Geräteausführungen F, KF, H, KH, B und KB mitgelieferten Sensor [9] lagerichtig ( Pfeile X) in den Anschlusssockel einstecken.

i Beachten Sie bei den Ausführungen H und KH, dass die an der flachen Seite des Sensorgehäuses befindliche Membran keinen mechanischen Belastungen ausgesetzt werden darf.

1. Abdeckung [6] anbringen.
2. Einschaltverzögerung und Nachlaufzeit gemäß Kapitel 9.5 einstehen.
3. Designabdeckung [7] anbringen ( Ausklappseite, Abbildung B).

9.4 Inbetriebnahme

1. Netzsicherung einschalten, Warnschild entfernen.
2. Funktionstest durchführren.

9.5 Einsatzverzögerung und Nachlaufzeit

Beim ersten Drucken der Einstell-taste wird der aktuell eingestellte Wert angezeigt. Wahlrend des Betriebs sind die LED's aus.

Für Auslieferungszustand siehe Tabelle in Kapitel 5.1.

1. Designabdeckung [7] vorsichtig abnehmen ( Ausklappseite, Abbildung B).

1. Einsatzverzögerung einstellen: Einstelltaste [11] so oft drücken, bis die LED der gewündsten Einsatzverzogungszeit leuchtet. Warten, bis die LED zweimal blinkt und erlischt. Der Wert ist nun gespeichert.
2. Nachlaufzeit einstellen: Einstelltaste [12] so oft drücken, bis die LED der gewündsten Nachlaufzeit leuchtet. Warten, bis die LED zweimal blinkt und erlischt. Der Wert ist nun gespeichert.

Die Einstellungen werden beim nächsten Schaltprozess (Sensor, Lichtschalter) wirksam.

1. Designabdeckung [7] anbringen ( Ausklappseite, Abbildung B).

10. Wartung

Das Gerät ist wartungsfrei.

11. Reinigung

Ventilator regelmäßig reinigen, insbesondere nach längerem Stillstand.

ACHTUNG

Gerätebeschädigung bei falschem Reinigungsmittel. Abdeckung [6] und Designabdeckung [7] nur mit Wasser reinigen. Keine aggressiven Reinigungsmittel verwenden.

ACHTUNG

Bei ECA 100 ipro K: Lamellenbruch bei falschem Reinigen.

Vorsicht beim Reinigen. Lamellen nicht zu stark öffnen, schreiben oder verbiegen.

1. Netzsicherung ausschalten, gegen Wieder-einschalten sichern und ein Warnschild anbringen.
2. Innenteile des Ventilators nur mit einem trockenem Tuch reinigen.
3. Bei stark verunreinigter Designabdeckung [7] diese vorsichtig abnehmen ( Ausklappeite, Abbildung B) und mit Wasser reinigen.
4. Designabdeckung [7] anbringen, ( Ausklappeite, Abbildung B), Netzsicherung einschalten, Warnschild entfern.

12. Störungsbehebung

Fehlerfindung nur durch Elektrofachkraft. Bei jeder Störung eine Elektrofachkraft hinzuziehen. Reparaturen sind nur durch Elektrofachkräfte zulässig.

1. Netzsicherung ausschalten, gegen Wieder-einschalten sichern und ein Warnschild anbringen.

Störung Ursache, Maßnahme

Ventilator schaltet nicht ein.

Einschaltverzögerung (max. 120 Sekunden). Einschaltverzögerung abwarten und ggf. reduzieren, Kap.9.5.

Störung Ursache, Maßnahme

Ventilatorschaltet nicht ein.

Keine Netzspannung.

Prufen, ob die Netzsicherung ausgefallen ist. Diese ggf. einschalten.

Ventilatorschaltet nicht ein.

Laufrad blockiert.

Nur durch Fachkraft zulässig: Abdeckung [6] abnehmer. Innengitter [5.1] oder Innenverschluss [5.2] über Rasthaken ( Pfeile) entriegeln und aus-bauen. Flügelrad überprüfen und ggf. reinigen.

Ventilator schaltet nicht aus.

Nachlaufzeit (max. 25 Min.).
Nachlaufzeit abwarten und ggf. reduzieren, Kap. 9.5.

Thermischer Überlastungsschutz des Motors schaltet den Ventilator aus.

Motor zu heiß.

Warten, bis der Motor abgekühlt ist. Die Abkuhlzeit kann bis zu 10 Minuten betragen. Gerät schaltet nach Abkuhlung selbstätig wieder ein.

Bei

K-Geräten
öffnen oder schreiben die Lamellen nicht.

1) Lamellen stark verschmutzt oder blockiert.

Lamellen reinigen. Prufen, ob sich Gegenstände zwischen den Lamellen befinden. Diese ggf. beseitigen.

2) Prufen, ob Verdrahtung nach Schaltbild 1 (hohe Stufe), Seite 34, korrekt ist.

Brücke zwischen Klemme 1 und 2 anbringen.

Störung Ursache, Maßnahme

Ventilator schaltet nicht aus oder Ventilator schaltet ungewolltein.

Durch eine Glimmlampe im Kontrollschalter, parallel verlegte Leitungen (Induktion) oder Transformatoren bzw. andere elektrische Bauteile liegt eine hochohmige Spannung an Klemme L1 an. Empfehlung: X2-Kondensator (220nF / 250V) gegen Null verdrahen.

13. Ersatzteile

Bezug und Einbau der Ersatzteile nur durch den Fachinstallatur.

Bezeichnung Articlel-Nr.

Sensoren

SE ECA 100 ipro H

E157.0141.0000

SE ECA 100 ipro F

E157.0140.0000

SE ECA 100 ipro B

E157.0139.0000

Abdeckungen

ABD ECA 100 ipro 1

E059.2022.9000

ABD ECA 100 ipro 2

E059.2022.9100

ABD ECA 100 ipro 3

E059.2022.9200

Abdeckungen Elektronik

ABDE ECA 100 ipro 1

E059.2010.0000

ABDE ECA 100 ipro 2

E059.2010.9000

Platinen

PL ECA 100 ipro

E101.1404.0000

PL ECA 100 ipro F/H/B

E101.1405.0003

PL ECA 100 ipro VZC

E101.1406.0001

Klappenrahmen

KR ECA 100 ipro

E059.2007.9101

Bei Rückfragen

Maico Elektroapparate-Fabrik GmbH Steinbeisstraße 20 78056 Villingen-Schwenningen, Deutschland Tel. [phone] Fax [phone] E-Mail: [e-mail]

Ersatzteile können unter: www.shop.maico-ventilatoren.com bestellt werden.

14. Demontage

Die Demontage ist nur durch Elektrofachkräfte zulässig.

1. Vor der Demontage das Gerät allpolig vom Netz trennen (Netzsicherung ausschalten), gegen Wiedereinschalten sichern und ein Warnschild sightbar anbringen.

VORSICHT

Verbrennungsgefahr bei Berühren des Bimetalls (K-Geräte).

Bimetall nicht anfassen. Bimetall [5.3] ist nach Ausschalten des Ventilators sehr heißt. Die Abkuhlzeit kann bis zu 10 Minuten betragen.

15. Umweltgerechte Entsorgung

Das Gerät und auch die Verpackung enthalten wiederverwertbare Stoffe, die nicht in den Restmull gelangen)dürfen. Entsorgen Sie die Verpackungsmaterialien umweltgerecht nach den in Ihr Land geltenden Bestimmungen. Entsorgen Sie das Gerät nach Ende der Nutzung umweltgerecht nach den in Ihr Land geltenden Bestimmungen.

ECA 100 ipro fans

Maico Elektroapparate-Fabrik GmbH
Steinbeisstraße 20
78056 Villingen-Schwenningen, Germany
Tel. [phone]
Fax [phone]
E-mail: [e-mail]

Spare parts can be ordered at: www.shop.maico-ventilatoren.com.

14. Dismantling

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen

Allemagne

Tel. [phone]

[e-mail]

Les pieces de rechange peuvent etre commandes sur: www.shop.maicoventilatoren.com.

14. Demontage

Nenndrehzahl hohe Stufe

Nenndrehzahl niedrige Stufe

DE: Unbedingt zwischen Klemme 1 und 2 eine Brücke anbringen, sonst öffnet der elektrische Innenverschluss nicht.

Drehzahl mit STX 1,5 / STSX 2,5 einstellbar Rotating speed, adjustable with STX 1,5 / STSX 2,5

Drehzahl mit STX 1,5 / STSX 2,5 einstellbar

STX 1,5 Drehzahlsteller Aufputz/Unterputz

STSX 2,5 Drehzahlsteller für Verteilertafel-Einbau.
