CPA1201 - Empfänger Lab Gruppen - Kostenlose Bedienungsanleitung

Produkttyp	Mischverstärker (Empfänger)
Marke	Lab Gruppen
Modell	CPA1201
Kategorie	Empfänger
Format	19-Zoll-Rack-montierbar, 1U
Abmessungen (ca.)	Breite 483 mm, Höhe 44 mm, Tiefe 300 mm
Gewicht	Ca. 5 kg
Stromversorgung	Netzstrom, IEC-Stecker
Versorgungsspannung	100-240 V AC, 50/60 Hz
Maximale Leistungsaufnahme	1200 W
Ausgangsleistung	Konfigurierbar: 100 V, 70 V, 8 Ω, 4 Ω
Audioeingänge	2 symmetrische Euroblock-Eingänge, 2 RCA-Stereo-Eingänge
Audioausgänge	1 Euroblock-Lautsprecherausgang, 1 Aux-Ausgang
Medienplayer	Bluetooth und USB
Steuerung	Lautstärke, EQ, VOX-Priorität, RJ45-Fernbedienung
Besondere Funktionen	Gong, 48-V-Phantomspeisung, 80-Hz-Hochpassfilter
Bereitschaft	Automatisch nach 20 Minuten ohne Signal
Firmware-Update	Über USB-Anschluss
Wartung	Mit einem trockenen Tuch reinigen
Sicherheit	Sicherheitshinweise enthalten, Verwendung durch qualifiziertes Personal empfohlen
Enthaltene Ersatzteile	Euroblock-Steckverbinder, Rack-Montagezubehör
Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal

Häufig gestellte Fragen - CPA1201 Lab Gruppen

Wie schließe ich ein Mikrofon an?

Verwenden Sie einen 3-poligen Euroblock-Stecker, um ein symmetrisches Mikrofon anzuschließen. Stellen Sie den Schalter MIC/LINE auf MIC, um eine optimierte Eingangsverstärkung zu erhalten. Vergewissern Sie sich, dass alle Pegel vor dem Anschluss auf Minimum stehen.

Wie konfiguriere ich den Ausgang für 100-V-Lautsprecher?

Stellen Sie die DIP-Schalter CONFIG auf die Position 100 V. Überprüfen Sie, dass die Gesamtleistung der Lautsprecher die Nennleistung des Verstärkers nicht überschreitet. Aktivieren Sie den 80-Hz-Hochpassfilter über den dritten DIP-Schalter, um Sättigung zu vermeiden.

Wie verwende ich die VOX-Prioritätsfunktion?

Die VOX-Funktion schaltet automatisch andere Quellen stumm, wenn ein Signal an einem priorisierten Eingang erkannt wird. Drehen Sie den VOX-Regler gegen den Uhrzeigersinn, um den Auslöseschwellenwert einzustellen. Sprechen Sie deutlich in das Mikrofon, um diesen Schwellenwert zu überschreiten. Drehen Sie ihn ganz im Uhrzeigersinn, um die Funktion zu deaktivieren.

Wie kopple ich ein Bluetooth-Gerät?

Drücken Sie die Bluetooth-Taste, um in den Bluetooth-Modus zu wechseln. Halten Sie sie gedrückt, bis die LED schnell blinkt (Pairing-Modus). Suchen Sie auf Ihrem Gerät in der Bluetooth-Liste nach 'Lab.gruppen (XXX)'. Nach erfolgreicher Kopplung leuchtet die LED dauerhaft.

Wie aktualisiere ich die Firmware?

Laden Sie die Firmware-Datei von labgruppen.com herunter und speichern Sie sie im Stammverzeichnis eines USB-Sticks. Stecken Sie den Stick in den hinteren USB-Anschluss. Halten Sie im erzwungenen Standby die Tasten Bluetooth und USB für 3 Sekunden gedrückt, schalten Sie dann das Gerät ein. Lassen Sie die Tasten los, wenn das Update beginnt.

Wie nehme ich Audio auf USB auf?

Schließen Sie einen USB-Stick an den hinteren USB-Anschluss an. Drücken Sie die REC-Taste, um in den Aufnahmemodus zu gelangen, drücken Sie erneut, um die Aufnahme zu starten. Drücken Sie noch einmal, um zu stoppen. Das Audio wird im .mp3-Format im Ordner 'Record' gespeichert.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig in eine funktionierende Steckdose eingesteckt ist. Stellen Sie sicher, dass die POWER-Taste gedrückt ist. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Netz und wenden Sie sich an qualifiziertes Fachpersonal.

Wie stelle ich den Equalizer ein?

Verwenden Sie die EQ KNOBS-Regler, um die Bässe und Höhen des Hauptausgangs anzupassen. Drehen Sie im Uhrzeigersinn, um die entsprechende Frequenz zu erhöhen. Die Einstellungen werden durch Rasten um die Regler angezeigt.

Wie montiere ich das Gerät im Rack?

Befestigen Sie die mitgelieferten vorderen Winkel auf beiden Seiten des Gehäuses. Wenn Ihr Rack über hintere Schienen verfügt, installieren Sie die flachen hinteren Halterungen. Montieren Sie die Einheit im Rack, indem Sie 4 Rackschrauben durch die vorderen Winkel befestigen. Verwenden Sie die hinteren Eckhalterungen für zusätzlichen Halt.

Wie aktiviere ich die 48-V-Phantomspeisung?

Aktivieren Sie die Phantomspeisung durch Umschalten des entsprechenden DIP-Schalters (PHANTOM) auf der Rückseite. Dadurch werden den Euroblock-Eingängen 48 V für Kondensatormikrofone zugeführt. Achten Sie darauf, keine anderen nicht kompatiblen Quellen anzuschließen.

BEDIENUNGSANLEITUNG CPA1201 Lab Gruppen

Wichtige Sicherheitshinweise

Vorsicht Die mit dem Symbol markierten Anschlüsse führen so viel Spannung dazu die Gelahr eines Stromschlag besteht. Verwenden Sie nur hochvergige, professionelle Laufsprechenkabel mit vorinstallierten 6,35 mm KNOVO-Klinkenstreckern oder Laufsprechensteckern mit Drehverriegelung. Alle anderen Installationen oder Modifikationen sollten nur von qualifiziertem fachpersonal ausgeführt werden.

Achtung Um eine Geführung durch Stromschlag auszuschließen, darf die Gefahrenbedingungen bzw. Gerätenrückwand nicht abgenommen werden. Im Innen des Gesäts befinden sich keine vom Benutzer repatriebaren Teile. Reparaturerheiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung Um eine Geführung durch Feuer bzw. Summschlag ausanschließen, darf dieses Gerätweder Region oder Feuchtigkeit ausgesetzt werden noch sollten Spirtzwasser oder tröpfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefillten Gegenstände, wie z. B. Varen, auf das Gerät.

Achtung Die Service-Hinweise sind nur durch qualifiziertes Personal zu befogen. Um eine Gefährung durch Stromschlag zu vermelden, führen Sie bitte keinelei Reparaturen an dem Gerät durch, die nicht in der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Lachengesamt deszuführen.

1. Lesen Syclosse Hwinese.

2. Bewahren Sie diese Hinweise auf

3. Beachton Ste alle Warrhinweise.

4. Befolgen Sie alle Bedeutungshimweise

5. Betreihen Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Beliefungsschüte. Beachen Sie beim Einbau des Gerätes die Herstellchinweise.

8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen auf. Solche Wärmequellen sind z. 8. Heizkörper, Hierde oder andere Wämme erzeugende Geräte (auch Vorstaport).

9. Entfernen Sie in seinem Fall die Sicherheitsvorrichtung von Zweipol- oder geordeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Stockcontacte. Ein geordeter Stecker hat zwei

Stockkontakte und einen dritten Erlungskontakt. Der breitene Stockkontakt oder der zusätzliche Erlungskontakt dient ihrer Sicherheit. Falls das mitgelieferte Stockenformat nicht zu ihrer Stocklose passt, wenden Sie sich bitte an einen Elektriker, damit die Stocklose entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Adnten Sie bitte insbesondere im Bereich der Stocker, Verlängerungskabel und an der Steile, an der das Netzkabel das Gerat verlässt, auf ausreichenden Schulz.

2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

3. Sollte der Hauptnetziescher oder eine Gestestedeuse die Funktionseinheit zum Auschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte-Zubehönteile, die laut Hersteller geeignet sind.

1. Verwerten Sie zur Wagen, Standborrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oderim Lieferumfang des Geräts enthalten sind. Felly Sie einen

Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen-Genßcombination, um Verletzungen durch Stolpern zu vermeiden.

1. Zehen Sie den Heinzstecker bei Gewitter oder wenn Sie das Grenz längere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifizierern. Service Personal anführen. Eine Wartung ist notwendig, wenn die Gerät ingendeiner Weise beschädigt wurde (z. B. Beschädigung des hettzabels oder Sterium), Ergebnisse oder Risikgelt in den Gesüferriere gelingt sind, das Gerät Regen oder Fruchtigkeit ausgewinn wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gehalten ist.

1. Konselle Entsorgung dieses Produkts: Dieses Symbol west darauf hin, das Produkt entsprechend der VILEE Direktive (2013/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit

Ihren Haushaltsabfallen zu entsorgen. Dieses Produkt sollte bei einer autoniierten Sammehtelle für

Recycling elektrischer und elektronischer Gesäte (EEF) abgoben werden. Wegen bedenklicher Substanzen, die generell mit elektronischen und elektronischen Gesäten in Verbindung stehen, könnte eine unsachgemäße. Behandlung dieser Abfallt, eine negative Auswirkung auf Umreich und Gesundheit haben. Gleichzeitig gewährt erstet, ihr Boring zu nichtigen Entwicklung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Infolmalismen zur Entwicklung ihrer Gesäte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zustaltigen stadischen Büro, Entstungsamt oder zu

Ihren Haushaltsabfallersorper auf.

1. Installieren Sie das Gerät nicht in einer besengten Umgebung, zum Beispiel Buchonogal oder ähnliches.

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

4. Verwenden Sie dieses Gerät in tropischen undroder gemäßigen Klimazonen.

Warning Informationen zu Elektik und Sicherheit finden Sie in den Informationen an der Außersete des unteren Gehäuses, bevor Sie das Gerät installieren oder in Betrieb nehmen.

HAFTUNGSAUSSCHLUSS

Music Tribe übernimmt keine Haltung für Verluste, die Personen entstanden, sind die sich ganz oder fallsweise auf hier enthaltene Beschrechnungen. Fotos oder Auszeugen verlassen haben. Technische Daten, Erscheinungsabild und andere Informationen können ohne vorliekte Anbindung geändert werden. Alle Warenszeichen sind Eigentum der jeweiligen Inhaber. Minas, Krank Teknik, Lab Gruppen, Luke, Tanung, Turbosund, TC Electronic, TC Helicon, Behringen, Buggan, Aster Microphones and Ecoaudio sind Warenszeichen oder eingetragene Warenszeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Alle flecht vorbestalten.

Die geländen Garantiebedingungen und zusätzliche Informationen beziüglich davon Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musikrobe.com/pages/support@warranty.

6 CPA Series Quick Start Guide 7

① INPUT VOLUME – Stellt die Lautstärke der verschiedenen Audioquellen ein. Jedem Kanal ist eine LED zugeordnet, die grin leuchtet, um ein aktives Signal anzuzeigen, und rot leuchtet, um ein Übersteuern anzuzeigen.
[2] MEDIA PLAYER - Steuert und zeigt Funktionen an, die für den Bluetooth- und USB-Mediaplayer relevant sind. Weitere Informationen finden Sie im Abschnitt "Erste Schritte".
[3] EQ KNOBS – Stellen Sie die Bässe und Höhen für die Master-Ausgänge ein.
[3] MASTER VOLUME – Steuert den Gesamtausgangspegel. Die zugehörigen LEDs leuchten grün, um das aktive Signal anzuzeigen, und rot, um die Begrenzung/den Schutz des Verstärkers anzuzeigen.
5 POWER BUTTON – Schaltet das Gerät ein und zwingt es in den Standby-Modus. Die LED zeigt den Stromstatus an.
[6] MAINS CONNECTOR – Schließen Sie das IEC-Kabel an eine Netzsteckdose an.
☐ CONFIG SWITCHES – Konfigurieren Sie den Ausgangskanal für den angeschlossenen Lasthyp. Weitere Informationen finden Sie im Abschnitt "Erste Schritte".
5 OUTPUT – Schließen Sie Ihre Lautsprecher an.
AUX OUTPUT – Line-Level-Pre-Master-Ausgangssignal zur Ansteuerung zusätzlicher Zonen.

13 REMOTE — Ermöglicht den Anschluss eines externen Lautstärkereglenmoduls pro Kanal. Wandsteuungen der CRC-V-Serie sind als separates Zubehör erhältlich.
11 INPUT ROUTING – Steuert das Routing für jeden Eingang. (Nicht verfügbar für CPA1201) Weitere Informationen finden Sie im Abschnitt "Erste Schritte".
12 CONFIG/CHIME/PHANTOM – Schalter 1 aktiviert eine Glockenspieifunktion, wenn die Prioritätsstummschaltung ausgelöst wird. Schalter 2 aktiviert die 48-V-Phantomspesung.
(13) USB - Schließen Sie ein USB-Flash-Laufwerk an, um Audiodateien abzuspielen oder die Firmware zu aktualisieren.
(14) EUROBLOCK INPUT – Akzeptiert 3-polige Euroblock-Anschlüsse für symmetrische Mikrofon- oder Line-Level-Quellen.
MIC/LINE SWITCH – Optimiert die Eingangsverstärkung für Mikrofon- oder Line-Level-Quellen.
RCA INPUTS – Ermöglicht den Anschluss von unsymmetrischen Stereoquellen, die zu Mono summiert werden.
PRIORITY – Zusätzliche 2 Pins, die die Prioritäts-Ducking-Funktion aktivieren, wenn sie kurzgeschlossen werden.
18 VOX KNOB – Legt den Eingangspegel fest, der die Prioritäts-Ducking-Funktion aktiviert.

PT Controles

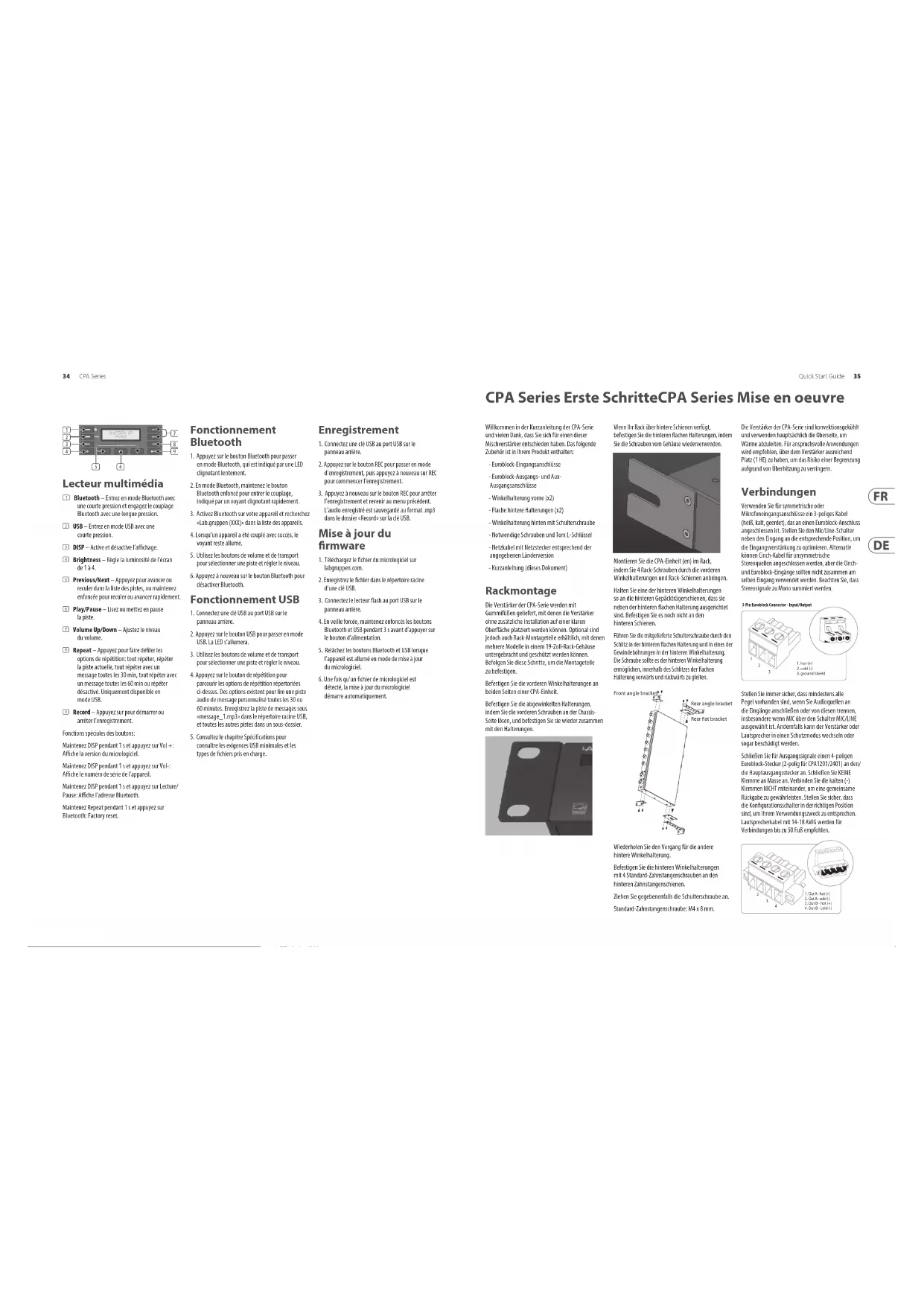

CPA Series Erste Schritte CPA Series Mise en oeuvre

Willkommen in der Kurzanleitung der CPA-Serie und vielen Dank, dass Sie sich für einen dieser Mischverstärker entschieden haben. Das folgende Zubehör ist in Ihrem Produkt enthalten:

• Euroblock-Eingangsanschlüsse
• Euroblock-Ausgangs- und Aux- Ausgangsanschlüsse
• Winkelhalterung vome (x2)
• Flache hintere Halterungen (x2)
• Winkelhalterung hinten mit Schulterschraube
• Notwendige Schrauben und Torx L-Schlüssel
• Netzkabel mit Netzstecker entsprechend der angegebenen Länderversion
  Kurzanleitung (dieses Dokument)

Rackmontage

Die Verstärker der CPA Series werden mit Cummifüßen gefießert, mit denen die Verstärker ohne zusätzliche Installation auf einer klaren Oberfläche platiziert werden können. Optional sind jedoch auch Rack-Montageteile erhältlich, mit denen mehrere Modelle in einem 19-Zoll-Rack-Getäure untergebracht und geschützt werden können. Belongen Sie diese Schritte, um die Montageteile zu befestigen.

Befestigen Sie die vorderen Winkelhalterungen an beiden Seiten einer CPA-Einheit.

Befestigen Sie die abgewinkelten Halterungen, indem Sie die vorderen Schrauben an der Chassis-Seite lösen, und befestigen Sie sie wieder zusammen mit den Halterungen.

'Wenn Ihr Back über hintere Schienen verfügt, befestigen Sie die hinteren flachen Haltenungen, indem Sie die Schrauben vom Gehäuse wiederverwenden.

Montieren Sie die CPA-Einheit (en) im Rack, indem Sie 4 Rack-Schrauben durch die vorderen Winsehalterungen und Rack-Schienen anbringen.

Halten Sie eine der hinteren Winkelhaltenungen so an die hinteren Gepäcksträgerschienen, dass sie neben der hinteren flachen Haltenung ausgerichtet sind. Befestigen Sie es noch nicht an den hinteren Schienen.

Führen Sie die mitglieterite Schalterschraube durch den Schiliz in der hinteren flachten Halterung und in eines der Gewindebohnungen in der hinteren Winkelhalterung. Die Schraube sollte es der hinteren Winkelhalterung ermöglichen, innerhalb des Schilizes der flachten Halterung vorwärts und nichtwärts zu gleiten.

Wiederholen Sie den Vorgang für die andere hintere Winkelhalterung.

Belestigen Sie die hinteren Winkelhalterungen mit 4 Standard-Zahnstangenschrauben an den hinteren Zahnstangenschienen.

Ziehen Sie gegebenenfalls die Schulterschraube an. Standard-Zahnstangenschraube: M4 x 8 mm.

Die Verstärker der CPA- Serie sind konvektionsgebühlt und verwenden hauptsächlich die Oberselte, um Würme abzulten. Für anspruchsvorte Anwendungen wird empfohlen, über dem Verstärker ausreichend Platz (1 HC) zu haben, um das Risiko einer Begrenzung aufgrund von Überhitzung zu verringem.

Verbindungen

Verwenden Sie für symmetrische oder Mikrofenengangsanschlüsse en 3-poliges Kabel (heil, kalt, geordet), das an einen Euroblock-Anschluss angeschlossen ist. Stellen Sie den Mic/Line Schaller neben den Eingang an die entsprechende Position, um die Eingangsverstärkung zu optimieren. Alternativ können Cendi-Kabel für unsymmetrical Steenesquellen angeschlossen werden, aber die Cendi- und Euroblock-Eingänge sollten nicht zusammen am selben Eingang verwendet werden. Beachten Sie, dass Steenesignale zu Mono summiert werden.

3-Fin Fabric/Mark Converter - Input-Output

Stellen Sie immer sicher, dass mindestens alle Pegel vorhanden sind, wenn Sie Audioquellen an die Eingänge anschließen oder von diesen trennen, insbesondere wenn MIC über den Schalter MIC/LINE ausgewählt ist. Andemfalls kann der Verstärker oder Lautsprecher in einen Schutzmodus wechseln oder sogar beschädigt werden.

Schließen Sie für Ausgangssignale einen 4-poligen Euroblock Steuder (2 polig for CPA1201/2401) an den/die Hauptungangssticker an. Schließen Sie KONE Kunme an Masse an. Verbinden Sie die kalten (-) Kunmen NICHT mitinander, um eine gemeinsame Rückgabe zu gewährleisten. Stellen Sie sicher, dass die Kündigationschatter in der richtigen Position sind, um Ihrem Verwendungszwerk zu entsprechen. Lautsprecherkabel mit 14-18 AWG werden für Verbindungen bis zu 50 Fuß empfohlten.

CPA Series Erste Schritte

Konfig

CONFIG A

HP

100V

70V

8Ω

4Ω

HI PASS

ON

Mit den ersten 2 Konfigurations-DIP-Schaltern kann der Ausgang für den Betrieb mit 100 V, 70 V, 80 O oder 40 konfiguriert werden. Verwenden Sie immer die richtige Konfiguration für die angesteuerten Laufsprecher! Die Betriebsart konfiguriert sowohl die maximale Spannung des Ausgangs als auch die Verstärkung durch das Gerät.

Die 8.0-Einstellung sollte für ein Paar 16 - Lautsprecher oder einen einzelnen 8.0-Lautsprecher verwender werden. Die 4.0-Einstellung sollte für 4 x 16.0, 2 x 8.0 oder einen einzelnen 4.0-Lautsprecher verwender werden. Verwenden Sie die Einstellung 70 oder 100 V für hochohmige Lautsprechsysteme mit konstanter Spannung. Stellen Sie sicher, dass die Summe der Leistungsabgriffe an den Lautsprechem plus Band die maximale Nennleistung des Verstärkers nicht überschreitet.

Der 3. DIP-Schalter aktiviert einen Hochpassfilter mit 80 Hz, der bei allen Konstantspannungssystemen verwendet werden sollte, um eine Sättigung der transformatorfähigen Laufsprecher zu vermeiden. Er kann jedoch auch verwendet werden, um einen klaren Klang von kleinen Laufsprechem oder basslastigem Audio aufrechtzverhalten.

Eingabe-Routing

INPUT ROUTING
1	IN A TO OUT B
2	IN B TO OUT B
3	IN C TO OUT B
4	IN D TO OUT B
5	PHANTOM A-S
6	CHIME

Bei CPA1202/2402-Geräten kann das Routung von Eingängen zu Ausgängen mit den Eingangs-Kouting-DIP-Schalter gesteutet werden. Standardmäßig (schaltet ab) werden die Eingänge AO zu Ausgang A und die Eingänge EH zu Ausgang B geteheld. Bei Quellen, die an beide Ausgänge gesendet werden sollen. Kann jedoch der entsprechende DIP-Schafter aktiviert werden, um einen Eingang zum anderen Ausgangskanal zu leihen auch. Dies ist beispielsweise nützlich, um Hintergrundsmisik oder Paging-Kachrichten an beide Zonen/Abschritte eines Gebäudes zu senden, aber andere lokale Quellen für jede Zone zu verwalten.

Die Kandle ND und EH können auch unabhängig vonemander mit Phantomspeisung (48 V) versorgt werden, indem der entsprechende DIP Schalter betätigt wird.

Wenn Sie die CHIME-Funktion aktivieren, wird bei jeder Aktivierung der Prioritätsstummschaltung ein Signalton ausgelöst.

Priorität und Vox

Die Eingangs: A und B. Eingang A nur bei CP41201/2040) können alle anderen Kandite stummichalten, wenn die prioritasi-kanfunk aktiviert ist. Die Ästvenung wird durch Katschleißlerfer der 2. Perinitätsstifte mit einem Schleßschafter einschre, die hängig bei Peking-Mikrofenen zu finden ist. Alternativ kann die Ästvenung auch durch das Signal um prioritierten Eingang erfolgen, das steuer festgelagten Pogel (Schwellenwert) überschriftet. Durch Erden des VOX Koupels gegen den Überzeinswirn wird der Eingangsproge eingestellt, des zum Einsteilen erfordenlich ist. Steilen Sie es ein, dass das Sprachen in das Mikrofen dierten Schwellenwert überschriftet. Umgebungsmögliches jedoch ligniert werden. Durch Erden des VOX Koupels im Übtagesgeschäfte (AUS) wird diese funktionen gezeichnet. Bei CP41201/2040, wird sich das Döhung aufalle anderen Quellen aus, die an demstituten Ausgang wie der prioritisierte Eingang geleistet werden. Wenn beizipftweise Eingang A auch zu Ausgang B geleitet wird, hat Eingang A Vorrang auf allen anderen Eingangen. Eingang E jedoch

Fernbedienung

IUG5-Buchse zum Anschließen einer optionalen Laufstärkeregelung pro Kanal. Verwenden Sie ein Standardkabel, um das CRC-V-Zubehör anzuschließen, oder schließen Sie ein benutzentiefiniertes Patentiometer mit den Pinbelegungsinformationen an. Kabellängen über 305 m werden nicht empfohlen.

Signal aufwachen

Wenn die Verstärker eingeschaltet sind, aber 20 Minuten lang kein Eingangssignal (unterhalb des Signalpegels) empfangen, wechselt das System in den Standby-Modus, um Strom zu sparen. Sobald an einem Eingang ein Signal erkannt wird, verläßt das Gerät den Standby-Modus und nimmt die normale Funktion wieder auf. Das System kann auch durch Kurzschließen der Prioritätstifte aufgeweckt werden.

Media Player

Bluetooth – Rufen Sie den Bluetooth-Modus mit einem kurzen Druck auf und aktivieren Sie die Bluetooth-Kopplung mit einem langen Druck.

1. USB – Rufen Sie den USB-Modus mit einem kurzen Druck auf.

① DISP – Schaltet das Display ein und aus.

4 Brightness – Stellt die Anzeigehelligkeit von 1 bis 4 ein.

(3) Previous/Next – Brücken Sie, um vorwarts oder rückwarts durch die Titelliste zu navigieren, oder halten Sie gedrückt, um zurückzuspulen oder schnell vorzuspulen.

Play/Pause - Spiclen Sie den Titel ab oder halten Sie ihn an.

Volume Up/Down – Stellen Sie die Lautstärke ein.

Repeat – Drücken Sie, um durch die Wiederholungsoptionen zu blättern: Wiederholen Sie alle, wiederholen Sie den aktuellen Titel, wiederholen Sie alle mit der Nachricht alle 30 Minuten, wiederholen Sie alle mit der Nachricht alle 60 Minuten oder wiederholen Sie den Vorgang. Nur im USB-Modus verfügbar.

Record Drücken Sie, um die Aufnahme zu starten oder zu stoppen.

Spezielle Tastenfunktionen:

Halten Sie DISP 1 s lang gedrückt und drücken Sie Vol +: zeigt die Firmware-Version an.

Halten Sie DISP 1 s lang gedrückt und drücken Sie Vol:Zeigt die Sierennummer des Geräts an.

Halten Sie DISP 1 s lang gedrückt und drücken Sie Play-Pause: Zeigt die Bluetooth-Adresse an.

Halton Sie die Wiederholungstaste 1 Sekunde lang gedrückt und drücken Sie Bluetooth: Werksreset.

Bluetooth-Betrieb

1. Drücken Sie die Bluetooth-Taste, um den Bluetooth-Modus aufzurufen, der durch eine langsam blinkende LED angezeigt wird.

2. Halten Sie im Bluetooth-Modus die Bluetooth-Taste gedrückt, um die Kopplung aufzurufen. Dies wird durch eine schnell blinkende LED angezeigt.

3. Aktianderen Sie Bluetooth auf Ihrem Gerät und suchen Sie in der Geräteiste nach „Labgruppen (XXX)“.

4. Wenn ein Gerät erfolgreich gekoppelt wurde, leuchtet die LED dauerhaft.

5. Verwenden Sie die Lautstärketasten und die Transporttasten, um eine Spur auszuwählen und den Pegel einzustellen.

6. Drücken Sie die Bluetooth-Taste erneut, um Bluetooth auszuschalten.

USB-Betrieb

1. Schließen Sie ein USB-Flash-Laufwerk an den USB-Anschluss auf der Rückseite an.

2. Drücken Sie die USB-Taste, um den USB-Modus aufzunfen. Die LED leuchtet auf.

3. Verwenden Sie die Lautstärketasten und die Transportasten, um eine Spur auszuwählen und den Pegel einzustellen.

4. Drücken Sie die Wiederholungstaste, um durch die oben aufgeführten Wiederholungsoptionen zu hätten. Es gibt Optionen, um alle 30 oder 60 Minuten eine benutzerdefinierte Nachrichten-Audiospur abzuspielen. Speichem Sie die Nachrichtenspur als "message 1.mp3" im USB-Stammverzeichnis und alle anderen Spuren in einem Unterordner.

5. Im Kapitel Technische Daten finden Sie Informationen zu den Mindestanforderungen an USB und den unterstützten Dateitypen.

Aufzeichnung

1. Schließen Sie ein USB-Flash-Laufvers an den USB-Anschluss auf der Rückseite an.

2. Drücken Sie die REC-Taste, um den Aufnahmemodus aufzurufen, und drücken Sie dann erneut REC, um die Aufnahme zu starten.

3. Drücken Sie die REC-Taste erneut, um die Aufnahme zu stoppen und zum vorherigen Menti zurückzukehren. Das aufgenommene Audio wird im MP3-Format im Ordner „Record“ auf dem USB-Stick gespeichert.

Firmware Update

1. Laden Sie die Firmware-Datei von labgruppen, com herunter.

2. Speichem Sie die Datel im Stammverzeichnis eines USB-Flash-Laufwerks.

3. Schließen Sie das Flash-Laufwerk an den USB Anschluss auf der Rückseite an.

4. Halten Sie im erzwungenen Standby-Modus die Bluetooth- und USB-Taste 3 Sekunden lang gedrückt, bevor Sie die Ein-/Aus-Taste drücken.

5. Lassen Sie die Bluetooth- und USB-Tasten los, wenn das Gerät im Firmware-Aktualisierungsmodus eingeschaltet wurde.

6. Schald eine Firmware-Datei erkannt wurde, wird das Firmware-Update automatisch gestartet.

CPA Series Primeiros Passos

Weitere wichtige Informationen
