| Produkttyp | Modularer Eurorack-Vektorsynthesizer |
| Marke | Behringer |
| Modell | VICTOR |
| Abmessungen | Standard Eurorack-Modul 10 HP x 3U (ca. 50 x 128 mm) |
| Gewicht | Ca. 200 g |
| Stromversorgung | Eurorack-Bus (+12V, -12V, +5V) über 16-poligen Stecker (Flachbandkabel inklusive) |
| Stromverbrauch | Ca. 100 mA (Schätzung) |
| Hauptfunktionen | Vektorsynthese mit 4 Oszillatoren (A/B/C/D), 128 Wellenformen, XY-Joystick, Mixing-Hüllkurve, CV-Ein-/Ausgänge, USB-C-Anschluss für MIDI und Firmware-Update |
| Bildschirm | OLED 128x64 Pixel, zeigt Wellenformen, Preset-Namen und Parameter an |
| Anschlüsse | 2 X/Y IN-Eingänge (Mono-Klinke, -5V bis +5V), 2 X/Y OUT-Ausgänge (Klinke), 1 GATE IN-Eingang (Klinke, 0V bis +5V), 1 V/OCT-Eingang (Klinke, -3V bis +7V), 1 FM IN-Eingang (Klinke), 1 USB-C-Anschluss |
| Wartung und Reinigung | Mit einem trockenen Tuch reinigen. Keine Flüssigkeiten oder Chemikalien verwenden. |
| Sicherheit | Die mitgelieferten Sicherheitshinweise lesen. Nicht in der Nähe von Flüssigkeiten verwenden. Ausreichende Belüftung sicherstellen. Nicht Wärmequellen aussetzen. Entsorgung über eine WEEE-Sammelstelle. |
| Ersatzteile und Reparierbarkeit | Kontaktieren Sie Music Tribe über die Support-Website für Hilfe und Teile. Eingeschränkte Garantie einsehbar unter community.musictribe.com/pages/support#warranty. |
| Allgemeine Informationen | Hergestellt von Music Tribe Global Brands Ltd. Vollständige Bedienungsanleitung als PDF-Download verfügbar. |
Häufig gestellte Fragen - VICTOR BEHRINGER
Benutzerfragen zu VICTOR BEHRINGER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Synthesizer kostenlos im PDF-Format! Finden Sie Ihr Handbuch VICTOR - BEHRINGER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VICTOR von der Marke BEHRINGER.
BEDIENUNGSANLEITUNG VICTOR BEHRINGER
DE Wichtige Sicherheitshinweise
- Lesen Sie diese Hinweise.
- Bewahren Sie diese Hinweise auf.
- Beachten Sie alle Warnhinweise.
- Befolgen Sie alle Bedienungshinweise.
- Betreiben Sie das Gerät nicht in der Nähe von Wasser.
- Reinigen Sie das Gerät mit einem trockenen Tuch.
- Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.
- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).
- Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

- Verwenden Sie nur Wagen, Standvorrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen- Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

-
Korrekte Entsorgung dieses Produkts: Dieses Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem Haushaltsabfallentsorger auf.
-
Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.
- Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.
Music Tribe übernimmt keine Haftung für Verluste, die Personen entstanden sind, die sich ganz oder teilweise auf hier enthaltene Beschreibungen, Fotos oder Aussagen verlassen haben. Technische Daten, Erscheinungsbild und andere Informationen können ohne vorherige Ankündigung geändert werden. Alle Warenzeichen sind Eigentum der jeweiligen Inhaber. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Aston Microphones und Coolaudio sind Warenzeichen oder eingetragene Warenzeichen der Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2023 Alle Rechte vorbehalten.
Die geltenden Garantiebedingungen und zusätzliche Informationen bezüglich der von Music Tribe gewährten beschränkten Garantie finden Sie online unter community.musictribe.com/pages/support#warranty.
LEGAL RENUNCIANTE
16 FM IN – cette entrée, utilisée conjointement avec le réglage 12, permet de moduler la fréquence des oscillateurs sur une plage de -5 V à +5 V.
17 MIX OUT – cette sortie minijack mono transmet le signal mixé des 4 oscillateurs pour traitement et/ou amplification.
DE Bedienelemente
USB-C SOCKET – Verwenden Sie diesen Port, um die Firmware des Victor mit der SynthTribe-App zu aktualisieren und ihn mit MIDI CCs zu steuern. Bitte beachten Sie, dass das Victor nicht auf MIDI Note On/Off reagiert. Der Port kann auch zum Hochladen von Presets verwendet werden, die im PRO-VS MINI editiert wurden.
2 OLED DISPLAY – Dieses Display zeigt während des Betriebs die Wellenformen des Victor sowie die Patch-Namen und Parameter beim Editieren an.
3 DATA – Mit diesem Drehregler können Sie beim Editieren Parameterwerte einstellen und den gewünschten Preset-Speicher beim Editieren und Abspielen auswählen.
4 X/MOD – Halten Sie diese Taste gedrückt und wählen Sie mit dem DATA-Regler 3 die Stärke der externen X-Achsen-Modulation über die X-In-Buchse 10. Durch kurzes Drücken können Sie beim Editieren durch die Seiten scrollen. Die LEDs 5 leuchten alle grün, während X Mod eingestellt wird.
5 LEDs – Diese LEDs zeigen an, welche Menüseite gerade auf dem OLED-Display 2 angezeigt wird: Oszillator A-D-Menü, Mix Envelope-Menü oder Waveform Oscilloscope. Im Oszilloskop-Modus können Sie mit dem DATA-Regler 3 durch die 32 Presets scrollen.
6 SAVE – Halten Sie diese Taste gedrückt, um die editierten Presets im internen Speicher zu sichern. Durch kurzes Drücken können Sie beim Editieren durch die Parameter scrollen.
7 Y/MOD – Halten Sie diese Taste gedrückt und wählen Sie mit dem DATA-Regler 3 die Stärke der externen Y-Achsen-Modulation über die Y-In-Buchse 10. Durch kurzes Drücken können Sie beim Editieren durch die Seiten scrollen. Die LEDs 5 leuchten alle grün, während die Y-Modulation eingestellt wird.
8 FREQ – Halten Sie diese Taste gedrückt und stellen Sie mit dem DATA-Regler 3 den Frequenzbereich ein. Die Ranges 1 - 8 entsprechen einem Frequenzbereich von C0 - C7 +/- 7 Halbtönen. Range 9 steht für einen 8-Oktaven-Bereich. Durch kurzes Drücken können Sie beim Editieren durch die Parameter scrollen. Die LEDs 5 leuchten alle gelb, während der Frequenzbereich eingestellt wird.
9 JOYSTICK – Verwenden Sie den Joystick, um die Balance zwischen den Oszillatoren A - D manuell zu ändern und bei Bedarf interne und externe X/Y-Modulationen vorzunehmen.
10 X/Y IN – Verwenden Sie diese 3,5-mm TS-Klinkenbuchsen, um externe Quellen in die X/Y-Modulation des Joysticks einzuspeisen. Der Bereich beträgt -5 V bis +5 V. Der Joystick ist für jede extern modulierte Achse deaktiviert, kann aber weiterhin für externe Modulationen über die X- und Y-Ausgänge 13 verwendet werden.
11 FREQ – Mit diesem Regler kann man das Victor zu anderen Instrumenten stimmen. Stellen Sie den Stimmbereich mit der FREQ-Taste 8 und dem DATA-Regler 3 ein.
12 FM – Verwenden Sie diesen Regler, um die Oszillatoren mit der Frequenzmodulation einer externen Quelle zu bearbeiten, die an Buchse 16 angeschlossen ist. Durch Drehen des Reglers nach rechts (CW) wird FM angewandt, durch Drehen nach links (CCW) wird FM mit invertierter Wellenform angewandt. Bei 12 Uhr wird keine FM angewandt.
13 X/Y OUT – Verwenden Sie diese 3,5-mm TS-Klinkenbuchsen, um externe Geräte an den Joystick des Victor anzuschließen. Wenn keine externe Quelle an die Buchsen 10 angeschlossen ist, wird der Ausgang intern im Bereich von -5 V bis +5 V erzeugt.
14 GATE IN – Verwenden Sie diese 3,5-mm TS-Klinkenbuchse, um die integrierte Mix-Hüllkurve über eine externe Quelle zu aktivieren. Der GATE-Eingang erwartet einen V-Trigger, der von 0 V auf +5 V ansteigt.
15 V/OCT – Verwenden Sie diese 3,5-mm TS-Klinkenbuchse, um die Tonhöhe der Oszillatoren über eine externe CV-Quelle zu steuern. Der Bereich beträgt -3 V bis +7 V.
16 FM IN – Mit dieser Buchse in Verbindung mit Regler 12 kann die Frequenz der Oszillatoren im Bereich von -5 V bis +5 V moduliert werden.
17 MIX OUT – Verwenden Sie diese 3,5-mm Klinkenbuchse, um das gemischte Ausgangssignal der vier Oszillatoren zur weiteren externen Bearbeitung und/oder Verstärkung zu nutzen.
PT Controles

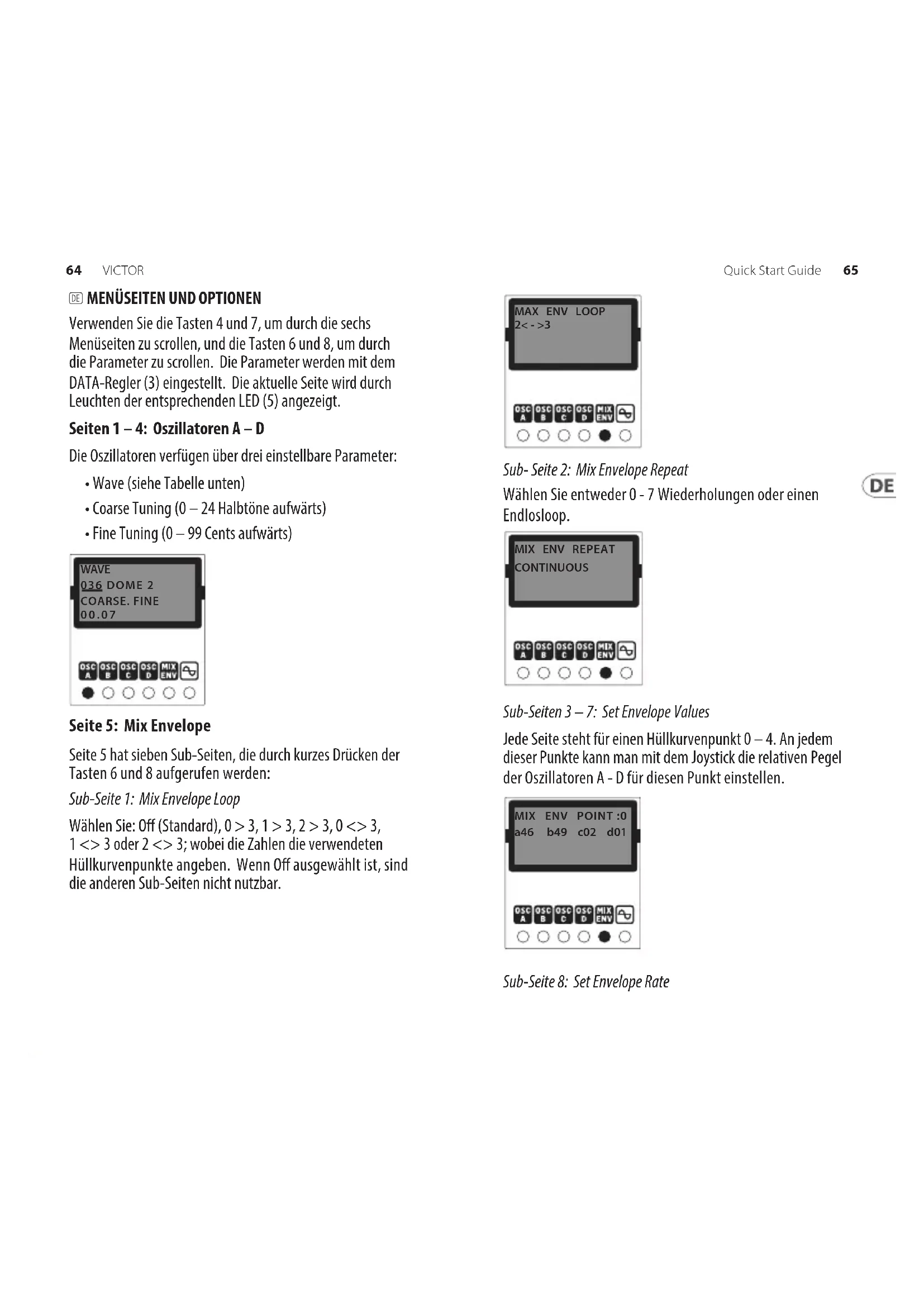

DE MENÜSEITEN UND OPTIONEN
Verwenden Sie die Tasten 4 und 7, um durch die sechs Menüseiten zu scrollen, und die Tasten 6 und 8, um durch die Parameter zu scrollen. Die Parameter werden mit dem DATA-Regler (3) eingestellt. Die aktuelle Seite wird durch Leuchten der entsprechenden LED (5) angezeigt.
Seiten 1 – 4: Oszillatoren A – D
Die Oszillatoren verfügen über drei einstellbare Parameter:
• Wave (siehe Tabelle unten)
• Coarse Tuning (0 – 24 Halbtöne aufwärts)
• Fine Tuning (0 – 99 Cents aufwärts)
Seite 5 hat sieben Sub-Seiten, die durch kurzes Drücken der Tasten 6 und 8 aufgerufen werden:
Sub-Seite 1: Mix Envelope Loop
Wählen Sie: Off (Standard), 0 > 3, 1 > 3, 2 > 3, 0 < > 3, 1 < > 3 oder 2 < > 3; wobei die Zahlen die verwendeten Hüllkurvenpunkte angeben. Wenn Off ausgewählt ist, sind die anderen Sub-Seiten nicht nutzbar.
Wählen Sie entweder 0 - 7 Wiederholungen oder einen Endlosloop.
Jede Seite steht für einen Hüllkurvenpunkt 0 – 4. An jedem dieser Punkte kann man mit dem Joystick die relativen Pegel der Oszillatoren A – D für diesen Punkt einstellen.
Auf dieser Seite können Sie die Raten für die vier Hüllkurvenpunkte von 0 bis 99 einstellen.
Diese Seite zeigt eine Oszilloskopspur der Vektorwellenform und die aktuelle Preset-Nummer an. Wenn auf die Preset-Nummer ein * folgt, wurde das Preset modifiziert und muss gespeichert werden, bevor das Victor ausgeschaltet wird, da die Änderungen sonst verloren gehen. Halten Sie die SAVE-Taste (6) gedrückt und wählen Sie dann mit dem DATA-Regler (3) einen Speicherplatz aus (falls erforderlich). Wenn Sie die SAVE-Taste loslassen, wird das editierte Preset auf dem gewählten Speicherplatz gespeichert. Die LEDs (5) leuchten während des Speichervorgangs alle rot.
Das Victor ist werkseitig mit Hochpräzisionsinstrumenten kalibriert und sollte keine weitere Kalibrierung benötigen. Sollte eine Kalibrierung dennoch erforderlich sein, gehen Sie bitte wie folgt vor:
- Trennen Sie alle CV-Eingänge mit Ausnahme v on V/OCT, das an ein gut kalibriertes CV-Keyboard oder einen MIDI/CV-Wandler angeschlossen werden sollte.
- Drücken Sie die Tasten PAGE und SAVE gleichzeitig, die erste LED blinkt grün.
- Senden Sie 1 V vom Keyboard an den V/OCT-Eingang.
- Drücken Sie eine beliebige Taste, die erste LED blinkt nun orange.
- Senden Sie 3 V vom Keyboard an den V/OCT-Eingang.
- Drücken Sie eine beliebige Taste. Das Victor verlässt nun den Kalibrierungsmodus.
Um zu überprüfen, ob das Victor korrekt kalibriert ist, gehen Sie wie folgt vor:
- Wählen Sie das Werksprogramm 32, das eine reine Sägezahnwelle ist.
- Stellen Sie den Frequenzbereich auf 5 ein, indem Sie die Taste FREQ (8) gedrückt halten und mit dem DATA-Regler zu 5 scrollen.
- Senden Sie 0 V vom Keyboard an den V/OCT-Eingang.
- Verbinden Sie den Mix-Ausgang bei zentriertem Joystick mit einem Tuner oder Frequenzzähler.
- Verwenden Sie den FREQ-Regler (11), um den Ausgang auf 110 Hz (MIDI A2) zu stimmen.
- Senden Sie 1 V vom Keyboard an den V/OCT-Eingang. Der Tuner sollte nun 220 Hz (A3) anzeigen.
- Senden Sie 2 V vom Keyboard an den V/OCT-Eingang. Der Tuner sollte nun 440 Hz (A4) anzeigen.
- Senden Sie 3 V vom Keyboard an den V/OCT-Eingang. Der Tuner sollte nun 880 Hz (A5) anzeigen.
SYTHTRIBE APP
Das Victor verfügt über eine spezielle SynthTribe-App, mit der die Firmware aktualisiert, die Werkseinstellungen wiederhergestellt und Programme vom Victor auf den Computer heruntergeladen werden können, um sie dann bei Bedarf wieder in das Victor zu laden. Die Programme werden als SysEx-Dateien gespeichert.
Zum Downloaden wählen Sie auf der Seite "General" eine Programmnummer oder "All" aus und klicken auf "Receive". Ihr Computer wird Sie auffordern, einen Speicherort für die Datei anzugeben und ihr einen Namen zu geben. Bitte beachten Sie, dass der Name nicht verwendet wird, wenn das Programm wieder zum Victor hochgeladen wird.
Zum Uploaden wählen Sie mit dem DATA-Regler einen Programmspeicherplatz auf dem Victor und klicken dann auf der Seite "General" auf den Send-Button. Ihr Computer wird Sie auffordern, eine Datei auszuwählen, die dann in den ausgewählten Programmspeicher hochgeladen wird. Wenn Ihre Datei alle 32 Programme enthält, werden alle 32 Programme auf ihren ursprünglichen Speicherplatz hochgeladen.

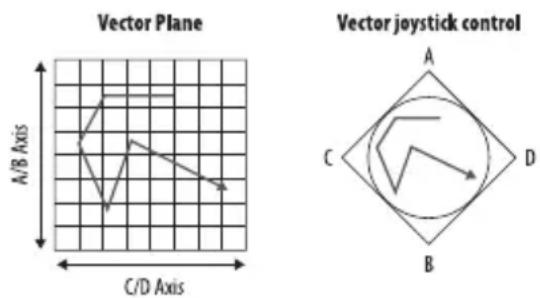

WIE DIE VEKTORSYNTHESE FUNKTIONIERT
Im Gegensatz zur konventionellen Synthese, bei der Oszillatoren gemischt werden, um die Basis für einen Klang zu erzeugen, kann bei der Vektorsynthese die Balance der vier Oszillatoren sowohl mit dem Joystick als auch mit der Mixhüllkurve stufenlos geregelt werden. Auf diese Weise kann man das Timbre des Klangs beim Spielen subtil oder dramatisch verändern, je nachdem, welche Wellenformen man für jeden Oszillator wählt und wie viel Mixautomation man verwendet.
Wenn sich der Waveform Mix-Joystick in seiner Mittestellung befindet, haben alle vier Oszillatoren die gleiche Priorität. Wenn Sie den Joystick nach oben bewegen, wird der Pegel von
Oszillator B erhöht, während der von Oszillator D verringert wird. A und C bleiben gleich. Wenn Sie entsprechend den Joystick nach links bewegen, erhöht sich der Pegel von Oszillator A gegenüber C, während B und D davon unbeeinflusst bleiben. Wenn Sie den Joystick z. B. zwischen A und B (Nordwest) platzieren, wird der Anteil dieser beiden Oszillatoren in gleichem Maße erhöht, während der Anteil von C und D verringert wird. Wenn Sie den Joystick seitlich nach Südosten bewegen, werden A und B verringert und C und D proportional erhöht, bis A und B nicht mehr zu hören sind.
PT MENU PÁGINAS E OPÇÕES
Das Victor verfügt über die gleichen 128 onboard Wellenformen wie der Pro-VS Mini.
PT FORMA DE ONDAS
Das Victor reagiert über den USB-C-Port (1) auf die folgenden MIDI-CCs:
PT CONTROLADORES MIDI CONTÍNUOS

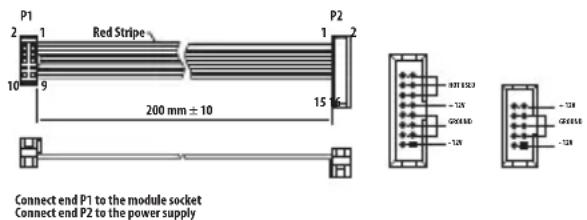

Das Modul wird mit dem erforderlichen Stromkabel für den Anschluss an ein Standard-Eurorack-Stromversorgungssystem geliefert. Befolgen Sie diese Schritte, um das Modul mit Strom zu versorgen. Es ist einfacher, diese Verbindungen herzustellen, bevor das Modul in ein Rackgehäuse eingebaut wurde.
- Schalten Sie das Netzteil oder das Rackgehäuse aus und ziehen Sie das Netzkabel ab.
- Stecken Sie den 16-poligen Stecker am Netzkabel in die Buchse am Netzteil oder im Rack-Gehäuse. Der Anschluss verfügt über eine Lasche, die an der Lücke in der Buchse
ausgerichtet ist, sodass sie nicht falsch eingesetzt werden kann. Wenn das Netzteil keine Schlüsselbuchse hat, achten Sie darauf, Pin 1 (-12 V) mit dem roten Streifen am Kabel auszurichten.
- Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des Moduls. Der Anschluss verfügt über eine Lasche, die zur korrekten Ausrichtung an der Buchse ausgerichtet wird.
- Nachdem beide Enden des Netzkabels fest angeschlossen wurden, können Sie das Modul in einem Gehäuse montieren und die Stromversorgung einschalten.
Installation
Die erforderlichen Schrauben sind im Lieferumfang des Moduls für die Montage in einem Eurorack-Gehäuse enthalten. Schließen Sie das Netzkabel vor der Montage an.
Abhängig vom Rack-Gehäuse kann es eine Reihe von festen Löchern geben, die entlang der Länge des Gehäuses 2 PS voneinander entfernt sind, oder eine Schiene, mit der einzelne Gewindeplatten entlang der Länge des Gehäuses gleiten können. Die frei beweglichen Gewindeplatten ermöglichen eine präzise Positionierung des Moduls. Jede Platte sollte jedoch in der ungefähren Beziehung zu den Befestigungslöchern in Ihrem Modul positioniert werden, bevor Sie die Schrauben anbringen.
Halten Sie das Modul so gegen die Eurorack-Schienen, dass jedes der Befestigungslöcher mit einer Gewindeschiene oder einer Gewindeplatte ausgerichtet ist. Bringen Sie die Schrauben teilweise an, um zu beginnen. Dadurch können Sie die Position geringfügig anpassen, während Sie alle ausrichten. Ziehen Sie die Schrauben fest, nachdem die endgültige Position festgelegt wurde.
