Produkttyp	Tower-Server
Marke	Dell
Modell	PowerEdge 2100
Prozessor	Intel Pentium Pro bis zu 200 MHz
Arbeitsspeicher	Bis zu 512 MB ECC SDRAM (4 DIMM-Steckplätze)
Speichercontroller	Integrierter SCSI Ultra/Wide (Adaptec 2940UW oder ähnlich)
Festplatteneinschübe	5 interne Einschübe für 3,5-Zoll-SCSI-Festplatten
Netzwerkanschluss	Integriertes Ethernet 10/100 Mbit/s
Netzteil	2 redundante Netzteile 300 W (hot-swap möglich)
Abmessungen (H × B × T)	ca. 45 cm × 20 cm × 50 cm
Gewicht	ca. 25 kg
Hauptfunktionen	Dateiserver, Datenbank, Anwendung; optionale RAID-Unterstützung; Fernverwaltung über Dell OpenManage
Wartung und Reinigung	Innenteile und Lüfter regelmäßig entstauben; antistatisches Tuch verwenden
Sicherheit	Vor jedem Eingriff Netzstecker ziehen; antistatisches Armband tragen; Verriegelungshinweise des Gehäuses beachten
Ersatzteile und Reparierbarkeit	SCSI-Festplatten, ECC-Speicherriegel, Lüfter, Netzteile, SCSI-Kabel und Flachbandkabel
Allgemeine Informationen	Robuster Server für kleine und mittlere Unternehmen; technische Dokumentation verfügbar auf support.dell.com

Häufig gestellte Fragen - PowerEdge 2100 DELL

Wie installiere ich eine LVD-Festplatte im PowerEdge 2100?

Befolgen Sie das in der Anleitung beschriebene Verfahren: Ziehen Sie das Netzkabel, ersetzen Sie das SCSI Ultra/Wide-Kabel durch ein LVD-Kabel mit Abschluss, deaktivieren Sie den Abschluss der Ultra/Wide-Geräte, weisen Sie eindeutige SCSI-IDs (0-4) zu und schließen Sie die Festplatten an das LVD-Kabel an. Schließen Sie das Gehäuse und schließen Sie das Netzkabel wieder an.

Warum startet mein System nach der Installation von LVD-Festplatten nicht?

Überprüfen Sie, ob der SCSI-Abschluss korrekt konfiguriert ist: Die Ultra/Wide-Geräte müssen den Abschluss deaktiviert haben, und das LVD-Kabel muss an seinem Ende einen aktiven Abschluss haben. Kontrollieren Sie auch die eindeutigen SCSI-IDs und die Anschlussreihenfolge.

Welche Festplattentypen sind mit dem PowerEdge 2100 kompatibel?

Der Server unterstützt SCSI Ultra/Wide- und LVD-Festplatten (Ultra2 und Ultra3). Verwenden Sie 3,5-Zoll-Festplatten mit SCA-Anschluss oder 68-polig mit Adapter.

Wie deaktiviere ich den SCSI-Abschluss bei einer Seagate-Festplatte?

Entfernen Sie bei den Modellen Seagate ST19171W, ST34572W und ST32171W den Jumper TE von den Pins 15 und 16 des J2-Blocks unter dem Laufwerk.

Unterstützt der PowerEdge 2100 ECC-Speicher?

Ja, er verwendet 168-poligen ECC-SDRAM (Error Correcting Code) mit bis zu 512 MB Gesamtkapazität auf 4 Steckplätzen.

Wie tausche ich das Netzteil des Servers aus?

Die Netzteile sind hot-swap: Entriegeln Sie die Verriegelung, ziehen Sie das defekte Netzteil aus dem Gehäuse, setzen Sie das neue fest ein und schließen Sie die Verriegelung.

Wo kann ich Treiber für den PowerEdge 2100 herunterladen?

Laden Sie die Treiber von der Dell-Support-Website (support.dell.com) herunter, indem Sie die Seriennummer oder das Modell eingeben.

Was tun, wenn der Serverlüfter Geräusche macht?

Reinigen Sie die Lüfterflügel mit einem fusselfreien Tuch. Wenn das Geräusch anhält, ersetzen Sie den defekten Lüfter. Überprüfen Sie auch, ob die Luftzirkulation blockiert ist.

Wie setze ich das BIOS-Passwort des PowerEdge 2100 zurück?

Konsultieren Sie die Dell-Dokumentation: In der Regel muss ein Reset-Jumper auf dem Motherboard (oft mit 'CLR_PWD' oder 'PSWD' gekennzeichnet) umgesetzt werden, dann wird der Server kurz eingeschaltet.

Der Server erkennt das CD-ROM-Laufwerk nicht, was tun?

Überprüfen Sie die SCSI-Kabelverbindungen: Das CD-ROM-Laufwerk muss an den dem Abschluss des LVD-Kabels am nächsten gelegenen Anschluss angeschlossen werden. Stellen Sie sicher, dass sein Abschluss deaktiviert und seine SCSI-ID eindeutig ist.

BEDIENUNGSANLEITUNG PowerEdge 2100 DELL

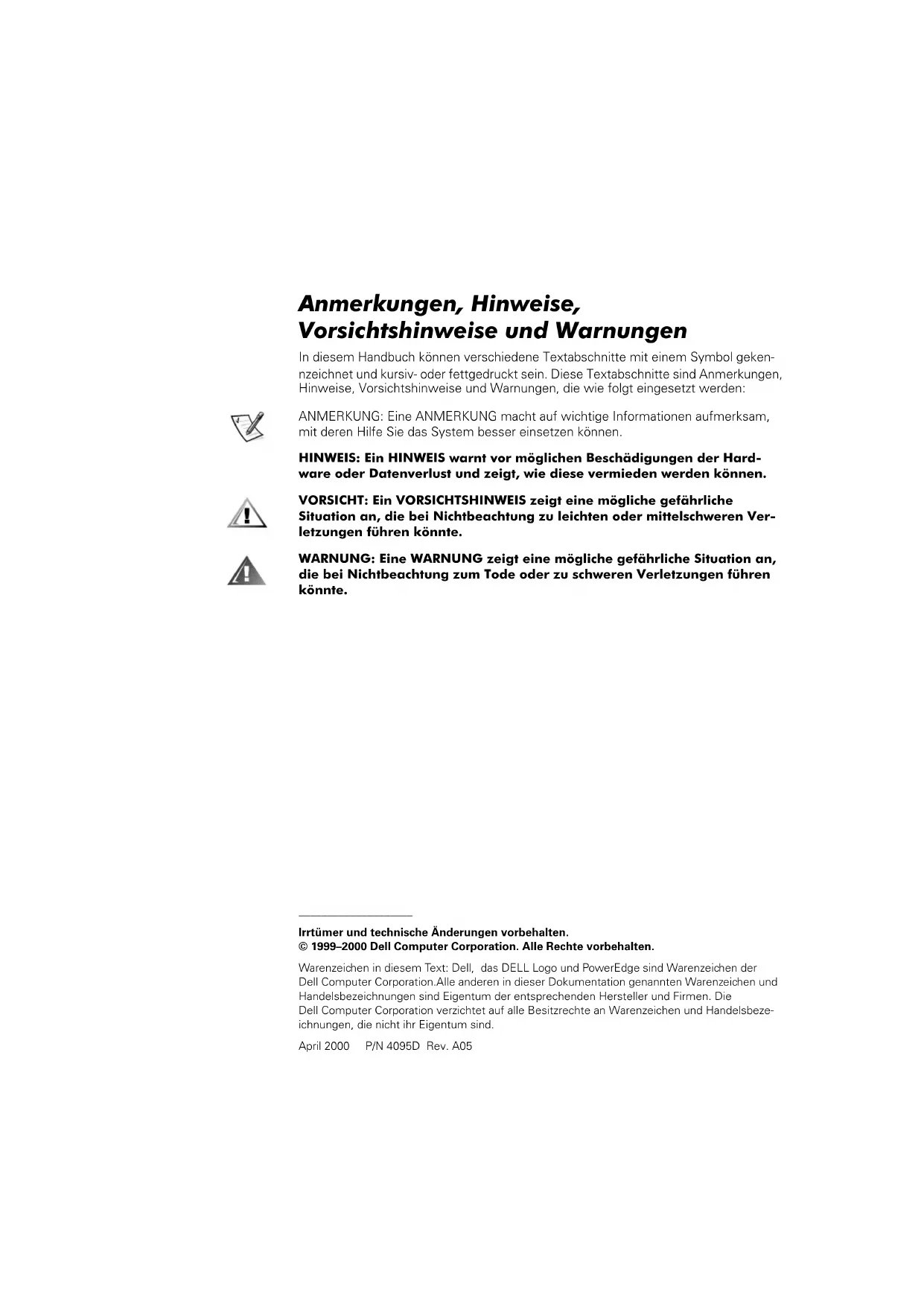

Anmerkungen, Hinweise, Vorsichtshinweise und Warnungen

In diesem Handbuch können verschiedene Textabschnitte mit einem Symbol gekennzeichnet und kursiv- oder fettgedruckt sein. Diese Textabschnitte sind Anmerkungen, Hinweise, Vorsichtshinweise und Warnungen, die wie folgt eingesetzt werden:

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit deren Hilfe Sie das System besser einsetzen können.

HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder Datenverlust und zeigt, wie diese vermieden werden können.

VORSICHT: Ein VORSICHTSHINWEIS zeigt eine mögliche gefährliche Situation an, die bei Nichtbeachtung zu leichten oder mittelschweren Verletzungen führen könnte.

WARNUNG: Eine WARNUNG zeigt eine mögliche gefährliche Situation an, die bei Nichtbeachtung zum Tode oder zu schweren Verletzungen führen könnte.

Irrtümer und technische Änderungen vorbehalten.

© 1999–2000 Dell Computer Corporation. Alle Rechte vorbehalten.

Warenzeichen in diesem Text: Dell, das DELL Logo und PowerEdge sind Warenzeichen der Dell Computer Corporation. Alle anderen in dieser Dokumentation genannten Warenzeichen und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Die Dell Computer Corporation verzichtet auf alle Besitzrechte an Warenzeichen und Handelsbezeichnungen, die nicht ihr Eigentum sind.

Dell™ PowerEdge™ 2100 und 2200 LVD-Festplattenlaufwerke installieren

Dieses Dokument beschreibt die Installation der mit einem Abschlußwiderstand versehenen LVD- (Low-Voltage Differential [Niedrigspannungs-Differential]) SCSI-Kabel (Small Computer System Interface [Schnittstelle für kleine Computersysteme]) und von LVD-Festplattenlaufwerken in ein Computersystem mit Ultra/Wide-SCSI-Geräten. Der Begriff LVD umfaßt dieselbe Technologie sowohl für Ultra-2- als auch für Ultra-3-(U160) Festplattenlaufwerke.

ANMERKUNG: "Single-Ended"-Geräte am SCSI-Bus, wie beispielsweise Ultra/Wide-Geräte, führen dazu, daß der SCSI-Bus mit der langsameren Ultra-SCSI-Transferrate betrieben wird und nicht mit der schnelleren LVD-SCSI-Geschwindigkeitsrate.

Wenn Sie LVD-Festplattenlaufwerke hinzufügen, Ultra/Wide-Festplattenlaufwerken durch LVD-Festplattenlaufwerke ersetzen oder beides tun, führen Sie folgende Ihrem System entsprechende Schritte durch.

ANMERKUNG: Lesen Sie die gesamten Installationsanweisungen, bevor Sie die Verfahren durchführen.

• Sind im System bereits nur LVD-Festplattenlaufwerke und mit einem Abschlußwiderstand versehene LVD-Kabel installiert, müssen die Schritte in diesem Dokument nicht durchgeführt werden.
• Verfügt das System nicht über einen RAID-Controller (Redundant Array of Independent Disks [Redundante Anordnung unabhängiger Festplatten]) oder einen Adaptec 2940UW SCSI-Controller, führen Sie die Schritte unter "SCSI-Kabel in einem System ohne RAID-Controller oder Adaptec 2940UW SCSI-Controller ersetzen" im folgenden Abschnitt durch.
• Verfügt das System über einen RAID-Controller oder einen Adaptec 2940UW SCSI-Controller, führen Sie die Schritte unter "SCSI-Kabel in einem System mit RAID-Controller oder Adaptec 2940UW SCSI-Controller ersetzen" weiter hinten in diesem Dokument durch.

SCSI-Kabel in einem System ohne RAID-Controller oder Adaptec 2940UW SCSI-Controller ersetzen

WARNUNG: Vor dem Arbeiten im Innern des Gehäuses die Sicherheitsinformationen in der Dokumentation des Systems zu Rate ziehen.

Führen Sie folgende Schritte durch, um SCSI-Kabel in einem System ohne einen RAID-Controller oder Adaptec 2940UW SCSI-Controller zu ersetzen:

1. Das Computersystem und alle externen Peripheriegeräte vom Stromnetz trennen und die Abdeckung entfernen.
   Weitere Einzelheiten finden Sie in der Dokumentation des Systems.
2. Den Pfad des Ultra/Wide-SCSI-Kabels im Innern des Gehäuses vermerken.
3. Alle Netzkabel der SCSI-Geräte trennen, die mit dem Ultra/Wide-SCSI-Kabel verbunden sind.
4. Das Ultra/Wide-SCSI-Kabel vom SCSI-Controller und von allen anderen angeschlossenen Geräten trennen und anschließend das Ultra/Wide-SCSI-Kabel vom System trennen.

5. Alle Ultra/Wide-SCSI-Festplattenlaufwerke vom System entfernen.
   Weitere Einzelheiten finden Sie in der Dokumentation des Systems.

6. Die Terminierung bei allen Ultra/Wide-SCSI-Festplattenlaufwerken, CD-ROM-Laufwerken oder Bandlaufwerken deaktivieren, die später wieder im System installiert werden sollen.

Weitere Einzelheiten finden Sie weiter hinten in diesem Dokument unter "Terminierung deaktivieren".

ANMERKUNG: "Single-Ended"-Geräte am SCSI-Bus, wie zum Beispiel Ultra/Wide-Geräte, führen dazu, daß der SCSI-Bus mit der langsameren Ultra-SCSI-Transferrate betrieben wird, und nicht mit der schnelleren LVD-SCSI-Transferrate.

1. Sicherstellen, daß alle Festplattenlaufwerke am SCSI-Bus über eine eindeutige SCSI-ID zwischen 0 und 4 verfügen; einschließlich der LVD-SCSI-Geräte und der Ultra/Wide-SCSI-Festplattenlaufwerke.

ANMERKUNG: Um die Änderung der Boot-Konfiguration so gering wie möglich zu halten, die SCSI-IDs der Laufwerke, die wieder in das Gehäuse installiert werden sollen, nicht verändern.

1. Alle gewünschten Festplattenlaufwerke in das Gehäuse einbauen.

Weitere Einzelheiten finden Sie in der Dokumentation des Systems.

1. Die zuvor getrennten Netzkabel wieder an die SCSI-Geräte und Netzkabel an alle hinzugefügten SCSI-Geräte anschließen.

1. Das mit fünf Laufwerkanschlüssen und einem Abschlußwiderstand versehene LVD-SCSI-Kabel aus dem Aufrüstbausatz nehmen.

2. Das Ende des LVD-SCSI-Kabels an den integrierten SCSI-Controller anschließen.

ANMERKUNG: Nur ein Ende des Kabels kann am Controller angeschlossen werden; das andere Ende besitzt einen Abschlußwiderstand.

1. Den Geräteanschlußstecker, der sich am nächsten zum Abschlußwiderstand am LVD-SCSI-Kabel befindet, an das CD-ROM-Laufwerk anschließen.

Sicherstellen, daß der Narrow-To-Wide-Adapter verwendet wird, der sich bereits am CD-ROM-Laufwerk befindet.

1. Falls ein Bandlaufwerk vorhanden ist, dieses an den nächsten Anschluß am LVD-SCSI-Kabel anschließen.

2. Die restlichen SCSI-Geräte am Bus an die restlichen Geräteanschlußstecker des LVD-SCSI-Kabels anschließen; sicherstellen, daß das LVD-SCSI-Kabel denselben Pfad wie das zuvor entfernte Ultra/Wide-SCSI-Kabel besitzt.

ANMERKUNG: LVD- und Ultra/Wide-SCSI-Festplattenlaufwerke können in beliebiger Reihenfolge an das LVD-Kabel angeschlossen werden, solange bei allen Ultra/Wide-SCSI-Geräten die Terminierung deaktiviert wurde und alle Geräte über eine eindeutige SCSI-ID zwischen 0 und 4 verfügen.

1. Die Systemabdeckung wieder befestigen.

2. Das System und externe Peripheriegeräte wieder ans Stromnetz anschließen.

SCSI-Kabel in einem System mit RAID-Controller oder Adaptec 2940UW SCSI-Controller ersetzen

WARNUNG: Vor dem Arbeiten im Innern des Gehäuses die Sicherheitsinformationen in der Dokumentation des Systems zu Rate ziehen.

Führen Sie folgende Schritte durch, um SCSI-Kabel in einem System mit einem RAID-Controller oder Adaptec 2940UW SCSI-Controller zu ersetzen:

1. Das System und alle externen Peripheriegeräte vom Stromnetz trennen und die Abdeckung entfernen.
   Weitere Einzelheiten finden Sie in der Dokumentation des Systems.

2. Den Pfad des mit dem RAID-Controller bzw. Adaptec 2940UW SCSI-Controller verbundenen Ultra/Wide-SCSI-Kabels im Innern des Gehäuses vermerken.

3. Alle Netzkabel der SCSI-Geräte trennen, die mit dem Ultra/Wide-SCSI-Kabel verbunden sind.

1. Das Ultra/Wide-SCSI-Kabel vom RAID-Controller bzw. Adaptec 2940UW SCSI-Controller und von allen anderen angeschlossenen Geräten trennen und anschließend das Ultra/Wide-SCSI-Kabel vom System trennen.

2. Das Ultra/Wide-SCSI-Kabel vom integrierten SCSI-Controller und vom CD-ROM-Laufwerk und Bandlaufwerk, falls vorhanden, trennen und anschließend das Ultra/Wide-SCSI-Kabel vom System trennen.

3. Alle Ultra/Wide-SCSI-Festplattenlaufwerke vom System entfernen. Weitere Einzelheiten finden Sie in der Dokumentation des Systems.

4. Die Terminierung bei allen Ultra/Wide-SCSI-Festplattenlaufwerken deaktivieren, die später wieder im System installiert werden sollen. Weitere Einzelheiten finden Sie weiter hinten in diesem Dokument unter "Terminierung deaktivieren".

ANMERKUNG: Single-Ended-Geräte am SCSI-Bus, wie beispielsweise Ultra/Wide-Geräte, führen dazu, daß der SCSI-Bus mit der langsameren Ultra-SCSI-Transferrate betrieben wird und nicht mit der schnelleren LVD-SCSI-Transferrate.

1. Sicherstellen, daß alle Festplattenlaufwerke am SCSI-Bus über eine eindeutige SCSI-ID zwischen 0 und 4 verfügen; einschließlich der LVD-SCSI-Geräte und der Ultra/Wide-SCSI-Festplattenlaufwerke.

2. Alle gewünschten Festplattenlaufwerke in das Gehäuse einbauen. Weitere Einzelheiten finden Sie in der Dokumentation des Systems.

3. Die zuvor getrennten Netzkabel wieder an die SCSI-Geräte und Netzkabel an alle hinzugefügten SCSI-Geräte anschließen.

4. Das mit drei Laufwerkanschlüssen und einem Abschlußwiderstand versehene LVD-SCSI-Kabel aus dem Aufrüstbausatz nehmen.

5. Das Ende des LVD-SCSI-Kabels an den RAID-Controller bzw. Adaptec 2940UW SCSI-Controller anschließen.

ANMERKUNG: Nur ein Ende des Kabels kann am Controller angeschlossen werden; das andere Ende besitzt einen Abschlußwiderstand.

1. Der Geräteanschlußstecker, der sich am nächsten zum Abschlußwiderstand am LVD-SCSI-Kabel befindet, an ein SCSI-Festplattenlaufwerk anschließen.

2. Die restlichen SCSI-Festplattenlaufwerke am Bus an die restlichen Geräteanschlußstecker am LVD-SCSI-Kabel anschließen.

ANMERKUNG: LVD- und Ultra/Wide-SCSI-Festplattenlaufwerke können in beliebiger Reihenfolge an das LVD-Kabel angeschlossen werden, solange bei allen Ultra/Wide-SCSI-Geräte die Terminierung deaktiviert wurde und alle Geräte über eine eindeutige SCSI-ID zwischen 0 und 4 verfügen.

1. Das mit fünf Laufwerkanschlüssen und einem Abschlußwiderstand versehene LVD-SCSI-Kabel aus dem Aufrüstbausatz nehmen.

1. Das Ende des LVD-SCSI-Kabels an den integrierten SCSI-Controller anschließen.
   ANMERKUNG: Nur ein Ende des Kabels kann an den Controller angeschlossen werden; das andere Ende besitzt einen Abschlußwiderstand.
2. Den Geräteanschlußstecker, der sich am nächsten zum Abschlußwiderstand am LVD-SCSI-Kabel befindet, an das CD-ROM-Laufwerk anschließen.
   Sicherstellen, daß der Narrow-To-Wide-Adapter verwendet wird, der sich bereits am CD-ROM-Laufwerk befindet.
3. Sicherstellen, daß der SCSI-Abschlußwiderstand für das CD-ROM-Laufwerk deaktiviert wurde.
   Informationen zum Deaktivieren des Abschlußwiderstands finden Sie in der mit dem CD-ROM-Laufwerk gelieferten Dokumentation.
4. Falls ein Bandlaufwerk vorhanden ist, dieses an den nächsten Anschluß am LVD-SCSI-Kabel anschließen.
5. Sicherstellen, daß der SCSI-Abschlußwiderstand für das Bandlaufwerk deaktiviert wurde.
   Informationen zum Deaktivieren des Abschlußwiderstands finden Sie in der mit dem Bandlaufwerk gelieferten Dokumentation.
6. Die Systemabdeckung wieder befestigen.
7. Das System und externe Peripheriegeräte wieder ans Stromnetz anschließen.

VORSICHT: Sicherstellen, daß sich die überschüssige Kabellänge nicht in der Nähe der Festplattenlaufwerke oder der Mikroprozessoren befindet und den Luftstrom um die Festplattenlaufwerke und die Mikroprozessoren nicht behindert.

Terminierung deaktivieren

Um die Terminierung eines Ultra/Wide-SCSI-Festplattenlaufwerks zu deaktivieren, den Terminierungs-Jumper wie folgt entfernen:

• Seagate ST19171W, ST34572W und ST32171W Festplattenlaufwerke: Den TE-Jumper von den Stiften 15 und 16 des Jumpers J2 unterhalb des Laufwerks entfernen.
• Western Digital WDE9100-1807, WDE4360-1807 und WDE2170-1807 Festplattenlaufwerke: Den Jumper von den Stiften 23 und 24 des Option-Blocks auf der Vorderseite des Laufwerks entfernen.
• Alle anderen Ultra/Wide-SCSI-Festplattenlaufwerke: Die Dokumentation zu den Peripheriegeräten oder die Peripheriegeräte-Dokumentation auf der Dell World Wide Web-Seite unter http://www.dell.com zu Rate ziehen, um nähere Informationen zum Auffinden des Jumpers zum Aktivieren der Terminierung zu erhalten.

Weitere Informationen finden Sie in der Dokumentation zu den Peripheriegeräten.
