Produkttyp	Wassermelder mit Alarm und Gerätesteuerung
Marke	Protector
Modell	WA-5
Stromversorgung	230 V~ / 50 Hz, Netzstecker
Max. Anschlussleistung	2000 W
Sensorkabellänge	2 m (kürzbar)
Hauptfunktionen	Wassererkennung, einstellbarer akustischer Alarm, EIN/AUS-Schaltung eines angeschlossenen Geräts, Reset per RESET-Taste
Alarmlautstärke	3 Stufen (MIN, MED, MAX)
Alarmdauer	Ca. 2 Minuten
LED-Anzeigen	Stromversorgung (Ein/Aus) und Alarm
Montage	Wand oder Boden, mit Montagehalterung und Schrauben
Gehäusematerial	Kunststoff
Sicherheitsklasse	Klasse 1
Verwendungszweck	Nur für Innenräume
Lieferumfang	Melder mit 2 m Sensorkabel, 2 Ringkabelschuhe, Montagehalterung, Bedienungsanleitung
Reinigung	Netzstecker ziehen, Oberfläche mit feuchtem Tuch und milder Seife reinigen; keine Scheuermittel verwenden
Garantie	2 Jahre eingeschränkt
Kundendienst	E-Mail: [e-mail]

Häufig gestellte Fragen - WA-5 Protector

Was tun, wenn der Alarm mit der RESET-Taste nicht ausgeht?

Der Alarm kann nicht ausgeschaltet werden, solange Wasser erkannt wird. Ziehen Sie den Netzstecker des Melders und lassen Sie den Sensor trocknen. Sie können den Sensor auch demontieren und mit einem trockenen Tuch trocknen.

Kein Alarm ertönt, obwohl die Elektroden eingetaucht sind.

Überprüfen Sie den Kontakt der Ringkabelschuhe mit dem Sensorkabel. Reinigen Sie die Elektroden mit feinem Schmirgelpapier oder einem Glasfasergummi.

Wie stelle ich die Alarmlautstärke ein?

Verwenden Sie den Lautstärkeregler (10) an der Seite des Geräts. Er bietet 3 Stufen: MIN, MED, MAX.

Kann ich das Sensorkabel kürzen?

Ja, Sie können das Kabel auf die gewünschte Länge kürzen. Ziehen Sie zuerst den Netzstecker des Melders, isolieren Sie die Drähte ca. 5 mm ab und verwenden Sie die mitgelieferten Ringkabelschuhe.

Wie funktioniert der Funktionsschalter?

Der Schalter (11) wählt aus, ob ein angeschlossenes Gerät bei Wassererkennung EIN- oder AUSgeschaltet wird.

Kann ich diesen Wassermelder im Freien verwenden?

Nein, dieser Melder ist nur für den Innenbereich zugelassen.

Was tun, wenn das Gerät kein Wasser erkennt?

Überprüfen Sie, ob die Elektroden sauber sind und das Kabel richtig angeschlossen ist. Testen Sie, indem Sie die Elektroden unter fließendes Wasser halten.

Ist das Gerät garantiert?

Ja, das Produkt hat eine eingeschränkte Garantie von 2 Jahren ab Kaufdatum, vorbehaltlich bestimmungsgemäßer Verwendung und ohne unbefugte Änderungen.

Wie hoch ist die maximale Anschlussleistung?

Die maximale Leistung des angeschlossenen Geräts beträgt 2000 W.

Wie setze ich den Melder nach einem Alarm zurück?

Drücken Sie kurz die RESET-Taste (3), sobald der Sensor keinen Wasserkontakt mehr hat. Die Alarm-LED erlischt und das Gerät ist bereit.

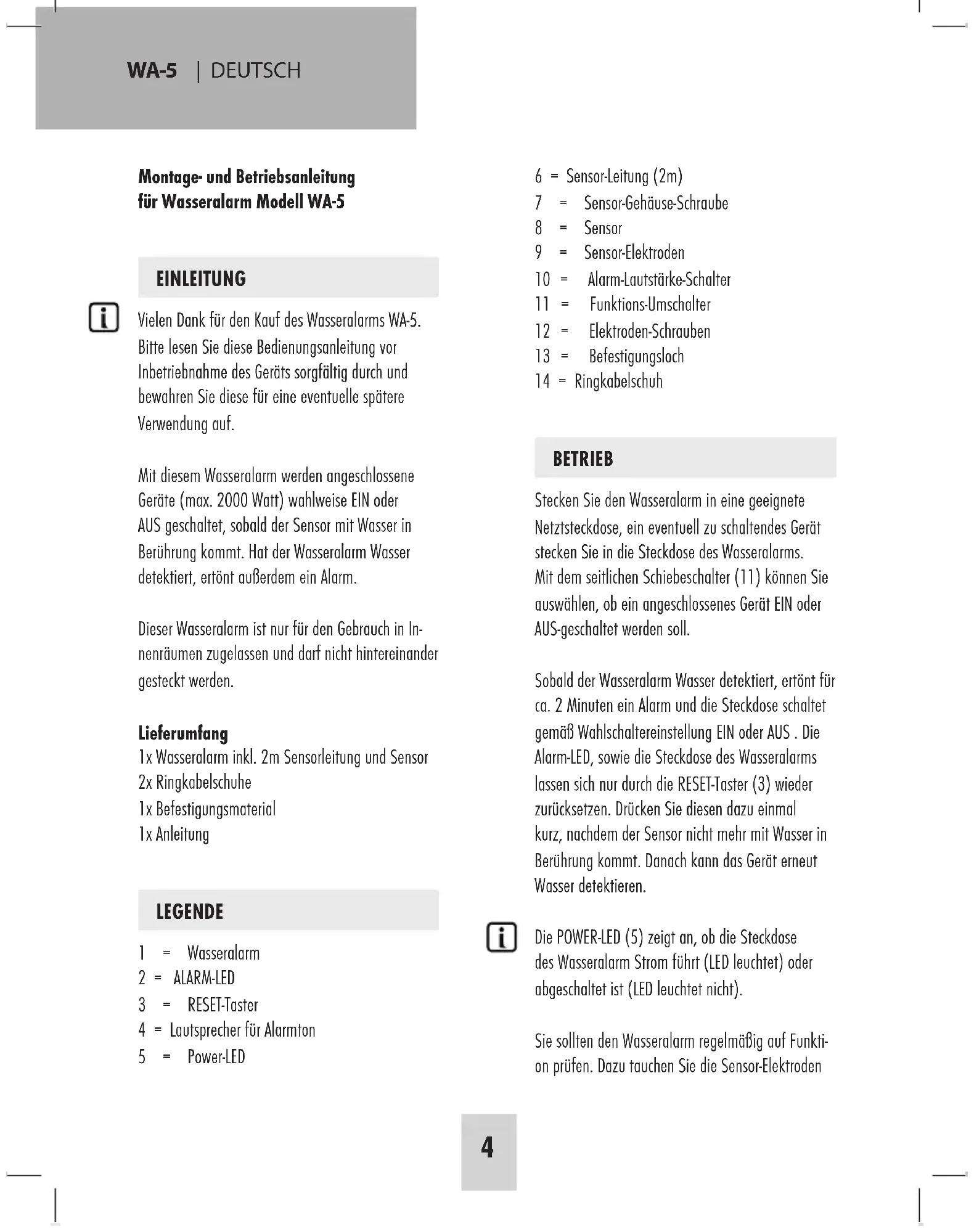

BEDIENUNGSANLEITUNG WA-5 Protector

Montage- und Betriebsanleitung für Wasseralarm Modell WA-5

EINLEITUNG

Vielen Dank für den Kauf des Wasseralarms WA-5. Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie diese für eine eventuelle spätere Verwendung auf.

Mit diesem Wasseralarm werden angeschlossene Geräte (max. 2000 Watt) wahlweise EIN oder AUS geschaltet, sobald der Sensor mit Wasser in Berührung kommt. Hat der Wasseralarm Wasser detektiert, ertönt außerdem ein Alarm.

Dieser Wasseralarm ist nur für den Gebrauch in Innenräumen zugelassen und darf nicht hintereinander gesteckt werden.

Lieferumfang

1x Wasseralarm inkl. 2m Sensorleitung und Sensor 2x Ringkabelschuhe 1x Befestigungsmaterial 1x Anleitung

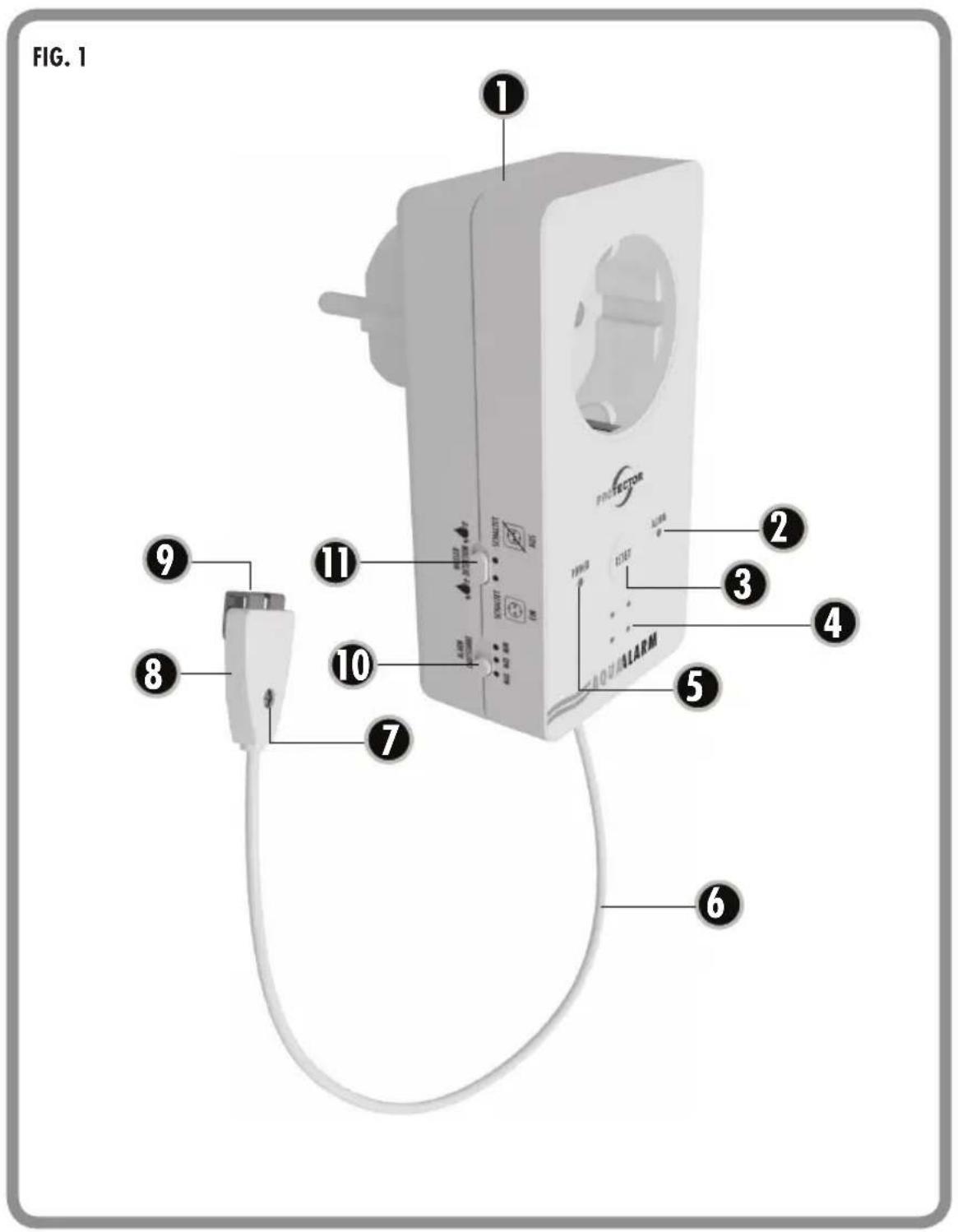

LEGENDE

1 = Wasseralarm
2 = ALARM-LED
3 = RESET-Taster
4 = Lautsprecher für Alarmton
5 = Power-LED

6 = Sensor-Leitung (2m)
7 = Sensor-Gehäuse-Schraube
8 = Sensor
9 = Sensor-Elektroden
10 = Alarm-Lautstärke-Schalter
11 = Funktions-Umschalter
12 = Elektroden-Schrauben
13 = Befestigungsloch
14 = Ringkabelschuh

BETRIEB

Stecken Sie den Wasseralarm in eine geeignete Netztsteckdose, ein eventuell zu schaltendes Gerät stecken Sie in die Steckdose des Wasseralarms. Mit dem seitlichen Schiebeschalter (11) können Sie auswählen, ob ein angeschlossenes Gerät EIN oder AUS-geschaltet werden soll.

Sobald der Wasseralarm Wasser detektiert, ertönt für ca. 2 Minuten ein Alarm und die Steckdose schaltet gemäß Wahlschaltereinstellung EIN oder AUS. Die Alarm-LED, sowie die Steckdose des Wasseralarms lassen sich nur durch die RESET-Taster (3) wieder zurücksetzen. Drücken Sie diesen dazu einmal kurz, nachdem der Sensor nicht mehr mit Wasser in Berührung kommt. Danach kann das Gerät erneut Wasser detektieren.

Die POWER-LED (5) zeigt an, ob die Steckdose des Wasseralarm Strom führt (LED leuchtet) oder abgeschaltet ist (LED leuchtet nicht).

Sie sollten den Wasseralarm regelmäßig auf Funktion prüfen. Dazu tauchen Sie die Sensor-Elektroden

(9) kurz in Leitungswasser. Ertönt kein Alarm, sehen sie bitte im Abschnitt „Fehlfunktionen“ nach.

MONTAGE

Der Sensor kann durch Entfernen der Schraube (7) geöffnet werden. Am hinteren Teil des Sensors befindet sich ein kleines Loch (13), damit kann der Sensor an seinem Montageort mit einer kleinen Schraube festgeschraubt werden. Sie sollten den Montageort so wählen, dass eventuell auftretendes Wasser so schnell wie möglich erkannt werden kann. Die beiden Sensor-Elektroden (9) sollten dabei den Boden nicht berühren.

Sensorleitung anpassen (Abb. 2 + 3)

Wenn die Sensor-Leitung zu lang ist, können Sie die Leitung individuell kürzen.

HINWEIS: Ziehen Sie den Wasseralarm aus der Steckdose, bevor Sie die Leitung kürzen.

Sie benötigen dazu die mitgelieferten Ringkabelschuhe, einen kleinen Kreuzschraubendreher und eine Zange (z.B. Kombizange).

Drehen Sie erst mit dem Schraubendreher die Gehäuse-Schraube (7) heraus und nehmen den Deckel vom Sensor ab. Danach sind die beiden Elektroden-Schrauben freigelegt, welche Sie jetzt ebenfalls herausdrehen. Vorsicht, die Elektroden lösen sich dadurch auch.

Kürzen Sie mit der Zange die Leitung und achten Sie darauf, nicht zu viel abzuschneiden. Entfernen

Sie an der Schnittstelle die äußere Isolierung auf einer Länger von ca. 15mm und die Isolierung der Adern auf ca.5mm, gemessen von der Schnittstelle. Schieben Sie einen Ringkabelschuh auf eine der beiden abisolierten Adern und quetschen dann den hinteren Teil des Ringkabelschuhs mit der Zange zusammen. Alternativ können die Adern auch mit den Kabelschuhen verlötet werden.

EINSTELLUNGEN

Funktions-Umschalter (11)

Mit diesem Wahlschalter stellen Sie ein, ob ein angeschlossenes Gerät EIN- oder AUS geschaltet werden soll. Schieben Sie den Schalter in Stellung AUS (durchgestrichene Steckdose) um ein angeschlossenes Gerät auszuschalten, wenn die Sensor-Elektroden (9) mit Wasser in Berührung kommen. In Schalterstellung EIN schaltet der Wasseralarm das angeschlossene Gerät ein.

Alarm-Laustärke-Schalter (10)

Mit diesem Schalter können Sie die Lautstärke des Alarms in 3 Stufen einstellen. MAX ist die lauteste Stufe, MIN ist die leiseste Stufe.

RESET-Taster (3)

Ein kurzer Druck auf den RESET-Taster setzt den Melder zurück, nachdem Wasser detektiert wurde.

FEHLFUNKTIONEN

Alarm lässt sich nicht abschalten durch den RESET-Taster.

Lässt sich der Alarm über die RESET-Taste nicht deaktivieren, wird immer noch Wasser erkannt. Dies kann z.B. passieren, wenn Wasser in den Sensor eingedrungen ist. Ziehen Sie den Wasseralarm in dem Fall aus der Steckdose und lassen den Sensor trocken. Sie können den Sensor auch zerlegen und dann mit einem trockenen Tuch trocknen.

Kein Alarm, obwohl beide Sensor-Elektroden in Wasser getaucht sind

1. Sensor-Elektroden haben keinen Kontakt zur Sensorleitung > Überprüfen Sie die Quetschung der Ringkabelschuhe.
2. Sensor-Elektroden sind verdreckt > Reinigen Sie die Sensor-Elektroden, z.B. mit feinem Schmirgelpapier oder einem Glasfaserradierer.
3. Schaffen 1. und 2. keine Abhilfe, liegt evtl. ein Defekt vor. Wenden Sie sich in dem Fall an unseren Service. Sie erreichen uns:

Montag bis Donnerstag von 8 - 17 Uhr Freitag von 8 - 14:30 Uhr

Tel: [phone]

e-Mail: [e-mail]

HINWEISE

Unter Einwirkung von starken statischen, elektrischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsbeeinträchtigungen der Geräte (des Gerätes) kommen.

Reinigung und Pflege

Netzbetriebene Geräte vor dem Reinigen vom Netz trennen (Stecker ziehen). Die Oberfläche des Gehäuses kann mit einem mit Seifenlauge angefeuchtetem weichen Tuch gereinigt werden.

Verwenden Sie keine Scheuermittel oder Chemikalien. Staubablagerungen an Lüftungsschlitzen nur mit einem Pinsel lösen und gegebenenfalls mit einem Staubsauger absaugen. Die Saugdüse nicht direkt an das Gerät halten.

SICHERHEITSHINWEISE

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Der Aufbau des Produkts entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V\~/50Hz) des öffentlichen Versorgungsnetzes verwendet werden. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

Zerlegen Sie das Produkt nicht! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Geräts. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass dieses Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instand gehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.

Bitte beachten Sie!

Es besteht kein Anspruch auf Garantie in u. a. folgenden Fällen:

• Bedienungsfehler
• Fremdeingriffe/-wirkungen
• Mechanische Beschädigungen
• Feuchtigkeitsschäden
• Kein Garantie-Nachweis (Kaufbeleg)

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Haftungsbeschränkung:

Der Hersteller ist nicht für den Verlust oder die Beschädigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren.

DE

Diese Bedienungsanleitung ist eine Publikation der Protector GmbH, An den Kolonaten 37, 26160 Bad Zwischenahn

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

"Hiermit erklärt die Protector GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befi ndet."

KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse gefunden werden:

http://www.protector24.de/download/ce/WA-5ce.pdf
