Type product	Waterdetector met alarm en apparaatbediening
Merk	Protector
Model	WA-5
Voeding	230 V~ / 50 Hz, netstekker
Max. aangesloten vermogen	2000 W
Lengte sensor kabel	2 m (inkortbaar)
Hoofdfuncties	Waterdetectie, instelbaar geluidsalarm, AAN/UIT schakelen van aangesloten apparaat, reset via RESET knop
Alarmvolume	3 niveaus (MIN, MED, MAX)
Alarmduur	Ongeveer 2 minuten
LED-indicatoren	Voeding (onder/uit spanning) en alarm
Montage	Muur of vloer, met bevestigingsbeugel en schroeven
Behuizing materiaal	Kunststof
Veiligheidsklasse	Klasse 1
Beoogd gebruik	Alleen binnenshuis
Inhoud van de levering	Detector met sensor kabel 2 m, 2 ringkabelschoenen, bevestigingsbeugel, gebruikshandleiding
Reiniging	Loskoppelen, oppervlak reinigen met vochtige doek en milde zeep; geen schuurmiddelen gebruiken
Garantie	2 jaar beperkt
Klantenservice	E-mail: [e-mail]

Veelgestelde vragen - WA-5 Protector

Wat te doen als het alarm niet uitschakelt met de RESET-knop?

Het alarm kan niet worden uitgeschakeld zolang er water wordt gedetecteerd. Haal de detector los en laat de sensor drogen. U kunt ook de sensor demonteren en drogen met een droge doek.

Er wordt geen alarm geactiveerd, zelfs niet wanneer de elektroden zijn ondergedompeld.

Controleer het contact van de ringkabelschoenen met de sensorkabel. Reinig de elektroden met fijn schuurpapier of een glasvezelgom.

Hoe stel ik het alarmvolume in?

Gebruik de volumeknop (10) aan de zijkant van het apparaat. Deze biedt 3 niveaus: MIN, MED, MAX.

Kan ik de sensorkabel inkorten?

Ja, u kunt de kabel op de gewenste lengte knippen. Haal eerst de detector los, strip de draden ongeveer 5 mm en gebruik de meegeleverde ringkabelschoenen.

Hoe werkt de functieschakelaar?

Met de schakelaar (11) kiest u of een aangesloten apparaat AAN of UIT moet worden gezet bij waterdetectie.

Kan ik deze waterdetector buitenshuis gebruiken?

Nee, deze detector is alleen toegestaan voor gebruik binnenshuis.

Wat te doen als het apparaat geen water detecteert?

Controleer of de elektroden schoon zijn en de kabel goed is aangesloten. Test door de elektroden onder stromend water te houden.

Heeft het apparaat garantie?

Ja, het product heeft een beperkte garantie van 2 jaar vanaf aankoopdatum, op voorwaarde van correct gebruik en geen ongeautoriseerde wijzigingen.

Wat is het maximale vermogen dat ik kan aansluiten?

Het maximale vermogen van het aangesloten apparaat is 2000 W.

Hoe reset ik de detector na een alarm?

Druk kort op de RESET-knop (3) zodra de sensor geen water meer raakt. De alarm-LED gaat uit en het apparaat is klaar.

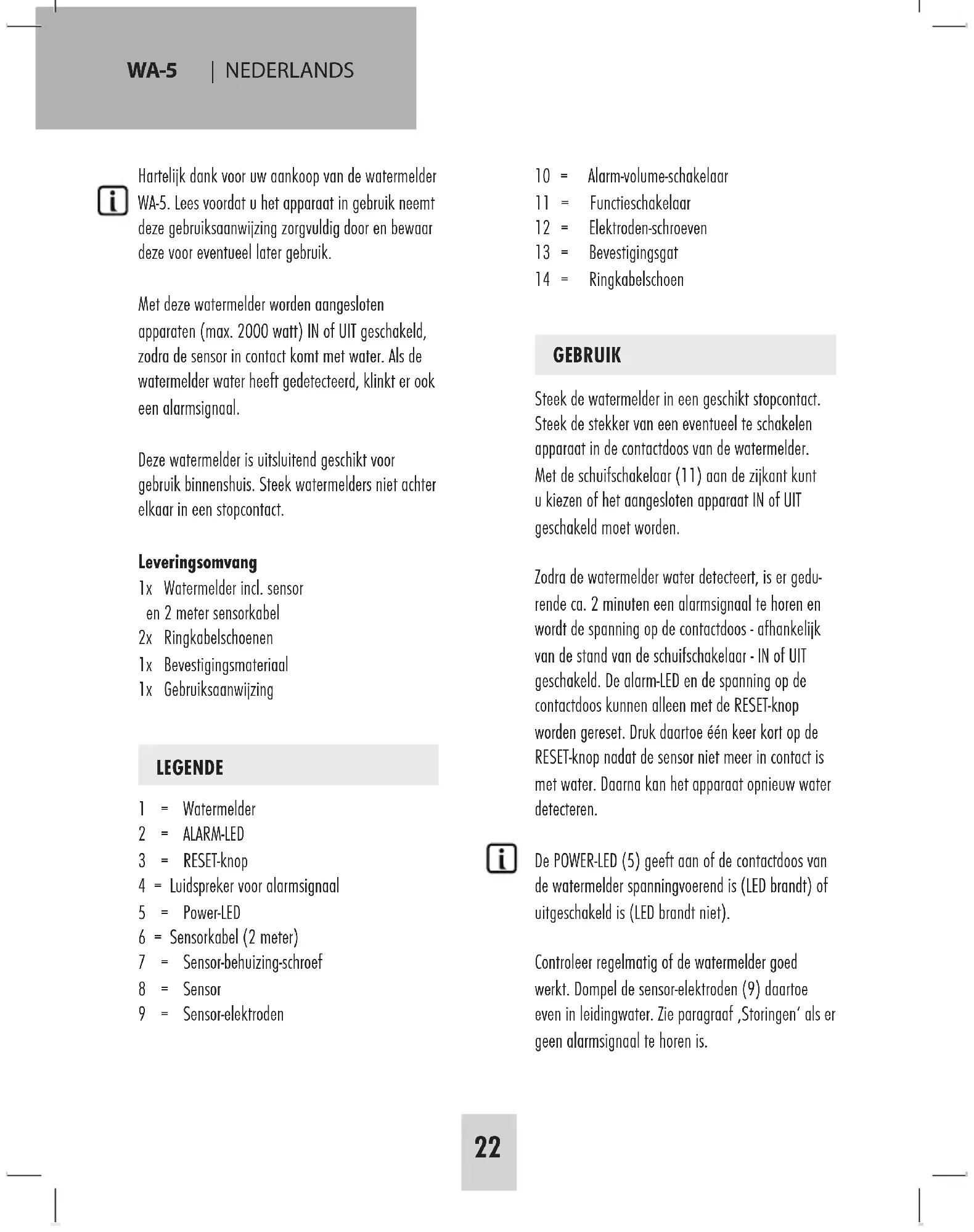

GEBRUIKSAANWIJZING WA-5 Protector

Hartelijk dank voor uw aankoop van de watermelder WA-5. Lees voordat u het apparaat in gebruik neemt deze gebruiksaanwijzing zorgvuldig door en bewaar deze voor eventueel later gebruik.

Met deze watermelder worden aangesloten apparaten (max. 2000 watt) IN of UIT geschakeld, zodra de sensor in contact komt met water. Als de watermelder water heeft gedetecteerd, klinkt er ook een alarmsignaal.

Deze watermelder is uitsluitend geschikt voor gebruik binnenshuis. Steek watermelders niet achter elkaar in een stopcontact.

Leveringsomvang

1x Watermelder incl. sensor
en 2 meter sensorkabel
2x Ringkabelschoenen
1x Bevestigingsmateriaal
1x Gebruiksaanwijzing

LEGENDE

1 = Watermelder
2 = ALARM-LED
3 = RESET-knop
4 = Luidspreker voor alarmsignaal
5 = Power-LED
6 = Sensorkabel (2 meter)
7 = Sensor-behuizing-schroef
8 = Sensor
9 = Sensor-elektroden

10 = Alarm-volume-schakelaar
11 = Functieschakelaar
12 = Elektroden-schroeven
13 = Bevestigingsgat
14 = Ringkabelschoen

GEBRUIK

Steek de watermelder in een geschikt stopcontact. Steek de stekker van een eventueel te schakelen apparaat in de contactdoos van de watermelder. Met de schuifschakelaar (11) aan de zijkant kunt u kiezen of het aangesloten apparaat IN of UIT geschakeld moet worden.

Zodra de watermelder water detecteert, is er gedurende ca. 2 minuten een alarmsignaal te horen en wordt de spanning op de contactdoos - afhankelijk van de stand van de schuifschakelaar - IN of UIT geschakeld. De alarm-LED en de spanning op de contactdoos kunnen alleen met de RESET-knop worden gereset. Druk daartoe één keer kort op de RESET-knop nadat de sensor niet meer in contact is met water. Daarna kan het apparaat opnieuw water detecteren.

De POWER-LED (5) geeft aan of de contactdoos van de watermelder spanningvoerend is (LED brandt) of uitgeschakeld is (LED brandt niet).

Controleer regelmatig of de watermelder goed werkt. Dompel de sensor-elektroden (9) daartoe even in leidingwater. Zie paragraaf 'Storingen' als er geen alarmsignaal te horen is.

MONTAGE

Open de sensor door de schroef (7) te verwijderen. Aan de achterkant van de sensor bevindt zich een gaatje (13), daarmee kan de sensor met een schroefje op de gewenste plek worden bevestigd. Kies een plek uit waar eventueel optredend water zo snel mogelijk kan worden gedetecteerd. De twee sensor-elektroden (9) mogen daarbij net niet in aanraking komen met de vloer.

Lengte van de sensorkabel aanpassen (afb. 2 + 3)

OPMERKING: Haal de watermelder uit het stopcontact voordat u de kabel korter gaat maken.

Als de sensorkabel te lang is, dan kunt u de kabel eventueel inkorten. Daartoe heeft u nodig: de meegeleverde ringkabelschoenen, een kleine kruiskopschroevendraaier en een tang (bijv. een combinatietang).

Draai eerst met de schroevendraaier de behuizing-schroef (7) los en verwijder de afdekking van de sensor. Nu zijn de twee elektroden-schroeven zichtbaar. Schroef deze ook los. Let op: de elektroden laten daardoor ook los.

Knip de kabel door met de tang. NB: let op dat u de kabel niet te kort maakt. Verwijder aan het afgeknipte einde van de kabel ca. 15 mm van de buitenste isolatie en ca. 5 mm van de aderisolatie. Steek de twee gestripte aders in de ringkabelschoenen en knijp vervolgens met de tang het achterste deel van de ringkabelschoenen plat. Eventueel kunt u de aders in de kabelschoenen ook vast solderen.

INSTELLINGEN

Functieschakelaar (11)

Met deze schuifschakelaar stelt u in of een aangesloten apparaat IN of UIT geschakeld moet worden. Schuif de schakelaar in de stand UIT (doorgestreepte contactdoos) om een aangesloten apparaat uit te schakelen, zodra de sensor-elektroden (9) met water in contact komen. Als de schakelaar in de stand IN staat, dan schakelt de watermelder het aangesloten apparaat in.

Alarm-volume-schakelaar (10)

Met deze schakelaar kunt u het volume van het alarmsignaal instellen (3 niveaus). MAX is het hoogste volume, MIN is het laagste volume.

RESET-knop (3)

Door even op de RESET-knop te drukken kunt u de watermelder resetten nadat er water is gedetecteerd.

STORINGEN

Het alarmsignaal kan met de RESET-knop niet worden uitgeschakeld

Als het alarmsignaal met deze knop niet uitgeschakeld kan worden, dan wordt er nog steeds water gedetecteerd. Dit kan bijvoorbeeld gebeuren wanneer er water in de sensor is binnengedrongen. Haal in dit geval de watermelder uit het stopcontact en laat de sensor drogen. U kunt de sensor ook demonteren en daarna met een droge doek drogen.

Geen alarm, hoewel de twee sensor-elektroden in water gedompeld zijn:

1. Er is geen contact tussen de sensor-elektroden en de sensorkabel Controleer of de ringkabel schoenen goed platgedrukt zijn.
2. De sensor-elektroden zijn verontreinigd Maak de sensor-elektroden schoon, bijvoorbeeld met fijn schuurpapier of een glasvezelpen.
3. Als de storing bij de punten 1 en 2 niet verholpen kan worden, dan is er wellicht sprake van een defect. Neem in dat geval contact op met onze service:
   E-mail: [e-mail]

i AANWIJZING

Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werking van de toestellen (het toestel) nadelig worden beïnvloed.

Reiniging en verzorging

Toestellen aangesloten op de elektriciteit, vóór het reinigen van het stroomnet loskoppelen (stekker uit het stopcontact trekken). Het oppervlak van de behuizing kan worden gereinigd met een zachte doek bevochtigd in zeepsop. U mag geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiger wegzuigen. De zuigpijp niet rechtstreeks tegen het toestel houden.

VEILIGHEIDSRICHTLIJNEN

Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk!

Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!

Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschermingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V\~/50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via de netspanning worden gevoed, horen niet in kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig.

Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.

Het toestel is uitsluitend geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat het toestel vochtig of nat wordt. Er is gevaar op een levensgevaarlijke elektrische schok!

In bedrijfsgebouwen moeten de veiligheidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedrijfsmiddelen worden gerespecteerd. Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.

Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.

2 JAAR BEPERKTE GARANTIE

Voor de duur van 2 jaar wordt de garantie gegeven, dat dit product vrij is van defecten in het materiaal en in de uitvoering. Dat is alleen van toepassing als het toestel op normale wijze gebruikt wordt en regelmatig wordt onderhouden. De verplichtingen van deze garantie zijn beperkt tot de reparatie of de nieuwe montage van een of ander onderdeel van het toestel en gelden uitsluitend onder de voorwaarde dat er geen onbevoegde wijzigingen of pogingen tot reparatie werden uitgevoerd. Uw wettelijke rechten als klant worden op geen enkele wijze door deze garantie beïnvloed.

i Opgelet!

Er is geen recht op garantie in ondermeer de volgende gevallen:

• bedieningsfouten
• ingrepen/inwerkingen van buitenaf
• mechanische beschadigingen
• vochtschade
• geen garantiebewijs (aankoopbewijs)

Bij schade die veroorzaakt wordt doordat deze gebruiksaanwijzing niet werd opgevolgd, vervalt alle aanspraak op garantie. Voor vervolgschade zijn wij niet aansprakelijk! Bij materiële of lichamelijke schade die veroorzaakt werd door oncorrect gebruik of doordat de veiligheidsrichtlijnen niet werden opgevolgd, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!

Aansprakelijkheidsbeperking:

De fabrikant is niet aansprakelijk voor het verlies of de beschadiging van om het even welke soort, met inbegrip van bijkomende of vervolgschade, die direct of indirect het resultaat zijn van een fout in het product.

NL

Deze gebruiksaanwijzing is een publicatie van Protector GmbH, An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

|
