BEDIENUNGSANLEITUNG WF18DSL HiKOKI

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben. Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begri „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe benden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einuss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (O-) Position bendet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Gri. f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden. h) Lassen Sie es nicht zu, dass die durch häugen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren. Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen. (Übersetzung der Original-Gebrauchsanweisung) 0000Book_WF18DSL_WE.indb 16 2019/03/11 14:23:1317 Deutsch

4) Einsatz und Pege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häug hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Handgrie und Greiächen trocken, sauber und frei von Öl und Fett. Rutschige Handgrie und Greiächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

5) Verwendung und Pege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen. b) Verwenden Sie nur die für das Elektrowerkzeug speziell empfohlenen Akkus. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist der Akku nicht in Gebrauch, achten Sie darauf, dass er nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen können. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterieüssigkeit in Berührung kommen, waschen Sie die betroene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batterieüssigkeiten können zu Reizungen oder Verbrennungen führen. e) Verwenden Sie keinen Akku oder kein Werkzeug, der oder das beschädigt oder verändert ist. Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten aufweisen, das zu einem Feuer, einer Explosion oder Verletzung führen kann. f) Setzen Sie den Akku oder das Werkzeug keinem Feuer oder keiner zu hohen Temperatur aus. Die Einwirkung von Feuer oder einer Temperatur über 130 °C kann zu einer Explosion führen. g) Befolgen Sie alle Anweisungen zum Auaden und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperarturbereichs auf, der in der Anleitung angegeben ist. Wenn Sie den Akku falsch oder bei Temperaturen außerhalb des angegebenen Bereichs auaden, kann der Akku beschädigt werden und die Gefahr eines Brandes steigen.

a) Lassen Sie Ihr Elektrowerkzeug durch qualizierte Fachkräfte und nur unter Einsatz der passenden Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. b) Warten Sie niemals beschädigte Akkus. Die Wartung von Akkus ist stets vom Hersteller oder autorisierten Dienstleistern durchzuführen. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR

AKKUSCHRAUBER Halten Sie das Elektrowerkzeug an seinen isolierten Grien fest, wenn Sie Arbeiten ausführen, bei denen die Befestigungsvorrichtung mit verdeckten Verdrahtungen in Kontakt kommen könnte. Wenn Befestigungsvorrichtungen mit einem "stromführenden" Draht in Kontakt kommen, könnten die metallischen Teile des Elektrowerkzeugs "unter Strom stehen" und die Bedienungsperson erhält dann einen elektrischen Schlag. 0000Book_WF18DSL_WE.indb 17 2019/03/11 14:23:1318 Deutsch

ZUSÄTZLICHE SICHERHEIT-SHINWEISE

1. Die Batterie immer bei einer Temperatur von 0 – 40°C

laden. Laden bei einer Temperatur, die nied riger als 0°C ist, wird gefährliche Überladung ver ursachen. Die Batterie kann nicht bei einer Tem peratur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

2. Das Ladegerät nicht fortlaufend laden.

Nach Beendung einer Ladung, lassen Sie das Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird.

3. Keine Fremdkörper durch das Anschlußloch der

Batterie eindringen lassen.

4. Niemals die Batterie und das Ladegerät ausein-

5. Niemals die Batterie kurzschließen. Kurzschluß der

Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durch brennen oder Schaden beider Batterie entsteht.

6. Die Batterie nicht ins Feuer werfen.

Sie könnte dabei explodieren.

7. Bringen Sie die Batterie zum Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie zur Neige geht. Die leere Batterie nicht wegwerfen.

8. Das Benutzen einer leeren Batterie beschädigt das

9. Darauf achten, daß keine Gegenstände durch

Belüftungsschlitze das Ladegeräts in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

10. Beim Einspannen von Bohrspitzen oder

Stangenbohrern in das schlüssellose Spannfutter die Bohrhülse ausreichend festdrehen. Bei nicht ausreichend festgedrehter Bohrhülse kann die Bohrspitze verrutschen oder herausfallen und Verletzungen verursachen.

11. Dieser automatische Streifenschrauber ist zum

Anziehen und Lösen von Schrauben entworfen worden. Er sollte nur für diesen Zweck eingesetzt werden.

12. Es ist äußerst gefährlich, das Gerät nur mit einer Hand

zu bedienen. Das Gerät ist beim Betrieb mit beiden Händen festzuhalten.

13. Die originalen Bits dieses automatischen

Streifenschrauber verwenden. Keine anderen Bits als die Originalteile verwenden. Durch Verwendung anderer Teile kann bewirkt werden, daß Schrauben herausragen und die Schraubenzufuhr night richtig funktioniert.

14. Nachdem das Schraubstück angebracht wurde, sollte

ein wenig daran gezogen werden, um sicherzugehen, daß es festsitzt. Wenn das Schraubstück nicht richtig aufgesetzt wird, kann es sich während des Betriebs lösen, was Verletzungsgefahr bedeutet.

15. Die Schrauben bei gerande gehaltenem Hauptgerät

einschrauben. Wenn der Schrauber gegen die Schraube geneigt wird, kann der Schraubenkopf beschädigt und das Bit verschlissen werden. Desweiteren wird die Schraube nicht richtig eingeschraubt, wenn das vorgeschriebene Drehmoment nicht auf die Schraube übertragen wird. Deshalb bei der Arbeit den automatischen Streifenschrauber immer gerade gegen die Schraube drücken.

16. Nur geeignete Schrauben verwenden.

Keine anderen Schrauben verwenden. Durch Verwendung von ungeeigneten Schrauben können schlechte Arbeitsergebnisse (herausfallende oder herausragende Schrauben) sowie Betriebs-störungen (Blockieren von Schrauben und Verschleiß der Bits) hervorgerufen werden.

17. Für richtigen Augenschutz sorgen.

Bei der Arbeit immer eine Schutzbrille tragen. Durch Bohren werden Gipspulver- und Bandstaubteilchen weggeschleudert, die Verletzungen hervorrufen können, wenn sie in die Augen geraten.

18. Auf in Wänden und Decken verlegte Leitungen achten.

Bei der Arbeit an Böden, Wänden oder Decken immer auf unter dem Putz verlegte Kabel oder Leitungen achten. Immer vorsichtig arbeiten, um Stöße oder Explosionen zu verhindern.

19. Wenn die Schraubenbeschickungsvorrichtung entfernt

ist, immer die korrekte Bitgröße entsprechend der Schraubengröße verwenden.

20. Wenn der Schraubenzieher bei entfernter

Schraubenbeschickungsvorrichtung in einem Winkel zur anzuziehenden Schraube gehalten wird, kann der Kopf der Schraube beschädigt werden, oder die Anzugskraft wird nicht auf die Schraube übertragen. Immer die anzuziehende Schraube und den Schraubenzieher in einer Linie ausrichten und dann die Schraube anziehen.

21. Der Motor dieses Produkts enthält einen starken

Dauermagneten. Beachten Sie die folgenden Vorsichtsmaßnahmen bezüglich am Werkzeug haftender Späne und der Auswirkungen des Dauermagneten auf elektronische Geräte. ACHTUNG ○ Legen Sie das Werkzeug nicht auf einen Arbeitstisch oder Arbeitsbereich, auf dem Metallspäne liegen. Die Späne könnten am Werkzeug haften und zu Verletzungen oder Funktionsstörungen führen. ○ Wenn Späne am Werkzeug haften, berühren Sie es nicht. Entfernen Sie die Späne mit einer Bürste. Anderenfalls kann es zu Verletzungen kommen. ○ Wenn Sie einen Herzschrittmacher oder ein anderes elektronisches medizinisches Gerät benutzen, betätigen Sie das Werkzeug nicht und halten Sie sich von ihm fern. Es kann zu einer Beeinträchtigung der Funktionsfähigkeit des elektronischen Geräts kommen. ○ Verwenden Sie das Werkzeug nicht in der Nähe von Präzisionsgeräten wie Mobiltelefonen, Magnetkarten oder elektronischen Speichermedien. Anderenfalls kann es zu Betriebsstörungen, Defekt oder Datenverlust kommen. 0000Book_WF18DSL_WE.indb 18 2019/03/11 14:23:1319 Deutsch

WARNUNG ZUM LITHIUM-IONEN-AKKU

Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann es vorkommen, dass der Motor trotz Betätigung des Schalters angehalten wird. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

Kommt es während des Betriebs zu einer Erhitzung der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen ○ Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen.

Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht

weiter verwendet werden.

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische

Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen

7. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Auadens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.

12. Tauchen Sie den Akku nicht ins Wasser und lassen

Sie keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden. ACHTUNG

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung trit, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Falls leitfähige Materialien die Kontakte des Lithium- Ionen Akkus berühren, besteht die Gefahr eines Kurzschlusses, was u. U. einen Brand verursachen kann. Zum Aufbewahren des Lithium-Ionen Akkus stets folgende Hinweise beachten. ○ Keine leitfähigen Materialien, Metallnägel oder Drähte wie z.B. Stahl- oder Kupferdrähte in das Akkufach platzieren. ○ Setzen Sie den Akku entweder in das Gerät ein oder lagern Sie ihn, um Kurzschlüsse zu vermeiden, indem Sie ihn in die Batterieabdeckung hineindrücken, bis die Belüftungslöcher verdeckt sind. (Siehe Abb. 1)

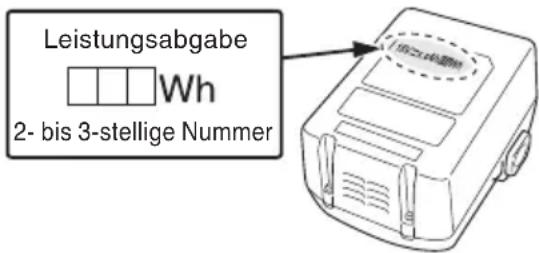

BEZÜGLICH DES TRANSPORTS VON LITHIUM-

IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportrma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportrma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden. Leistungsabgabe

2- bis 3-stellige Nummer

0000Book_WF18DSL_WE.indb 19 2019/03/11 14:23:1320 Deutsch TECHNISCHE DATEN ELEKTRO-WERKZEUG LADEN Vor Gebrauch des Akku-Bohrschraubers, die Batterie wie folgt laden.

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluß des Ladegeräts an eine Netzsteckdose blinkt die Kontrollampe in Rot auf. (In Sekunden- abständen)

2. Eine Batterie in das Ladegerät einlegen.

Drücken Sie die Batterie fest in das Ladegerät, wie in Abb. 3 dargestellt.

• Beim Einlegen einer Batterie in das Ladegerät beginnt der Ladevorgang und die Kontrollampe leuchtet kontinuierlich rot. Wenn die Batterie voll aufgeladen ist, blinkt das Kontrollampe in Rot. (In Sekundenabständen) (Siehe Tafel 1) (1) Anzeigelämpchen Das Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt, entsprechend dem Zustand des verwendeten Ladegeräts für die Akkubatterie. LADEGERÄT Modell UC18YRSL UC18YFSL Ladespannung 14,4 V – 18 V Gewicht 0,6 kg 0,5 kg STANDARDZUBEHÖR (1) Schraubenbeschickungsvorrichtung p. 1
• (Im Hauptgerät eingebaut) (2) Plusschrauber Nr. 2 p. 3
• (Im Hauptgerät eingebaut : 1) (3) Vorsatz p. 3
• (Im Hauptgerät eingebaut : 1) (4) Plastikgehäuse p. 1
• (5) Batterieabdeckung Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. SONDERZUBEHÖR (SEPARAT ZU BEZIEHEN) ○ Batterie p. 2

(BSL1840) (BSL36..18) Das Sonderzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden VERWENDUNG ○ Einschrauben in Innenraum-Gipsplatten.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

1. Herausnehmen der Batterie

Den Handgri festhalten und die Batterie verriegelungen drücken, um die Batterie herauszunehmen (siehe Abb. 1 und 2). ACHTUNG Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (siehe Abb. 2). Modell WF18DSL Leerlaufdrehzahl 4200 min

Kapazität Schraubengröße 4 mm Schraubenlänge 25 – 41 mm Bohrschenkelgröße 6,35 mm Hex. Wiederauadbare Batterie BSL1840: Li-ion 18 V (4,0 Ah 10 Zellen) Gewicht * (Gemäß EPTA-Verfahren 01/2014) 1,9 – 2,5 kg

• Abhängig vom angebrachten Akku. Das höchste Gewicht wird mit dem BSL36B18 (separat erhältlich) gemessen. 0000Book_WF18DSL_WE.indb 20 2019/03/11 14:23:1321 Deutsch Tabelle 1 Anzeigen der Kontrollampe Die Bereitschafts- anzeige leuchtet oder blinkt. Vor dem Laden Blinkt (rot) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Beim Laden Leuchtet (rot) Leuchtet kontinuierlich Laden durchgeführt Blinkt (rot) Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Laden unmöglich Flackert (rot) Leuchtet für 0,1 Sekunden. Erlischt für 0,1 Sekunden. (Aus für 0,1 Sekunden) Betriebsstörung in der Batterie oder im Ladegerät Wegen Überhitzung angehalten Leuchtet (grün) 〈UC18YRSL〉 Leuchtet kontinuierlich Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen des Akkus gestartet). Blinkt (rot) 〈UC18YFSL〉 Leuchtet für 1 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen auaden. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst auaden, wenn sie sich abgekühlt hat. ACHTUNG ○ Wird das Akkuladegerät kontinuierlich eingesetzt, überhitzt sich das Gerät, wodurch Schäden resultieren können. Nach einem Ladevorgang das Gerät 15 Minuten bis zum nächsten Laden ruhen lassen.

Falls ein aufgrund von Einsatz oder Sonneneinstrahlung erwärmter Akku an das Ladegerät angeschlossen wird, leuchtet die grüne Anzeige u. U. auf. Der Akku wird dann nicht geladen. In solchen Fällen den Akku vor dem Laden abkühlen lassen. ○ Wenn das Kontrollampe in schneller Folge in Rot ackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batteriefach sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. VOR INBETRIEBNAHME

1. Aufstellung und überprüfung der Arbeitsumgebung

Prüfen Sie, ob die Arbeitsumgebung folgenden Vorsichtsbedingungen entspricht.

2. Vorbereiten der Schrauben

Die richtigen Schrauben für die betreende Arbeit auswählen.

3. Prüfen und Austauschen des Bits

Ein Plusschrauber Nr. 2 ist als Basisausstattung an dieser Maschine angebracht. Immer das Bit prüfen, um sicherzustellen, daß es nicht beschädigt ist, Beschädigte Bits können Fehlfunktionen beim Einschrauben verursachen. Das Bit vor der Arbeit prüfen, und sofort austauschen, wenn sich Verschleißerscheinungen zeigen. Wenn ein Bit aufgrund von Schäden oder anderen Gründen ausgetauscht werden muß, den Anweisungen im Kapitel „Einsetzen und Entnehmen des Bits” folgen. (2) Über die Temperatur der Akkubatterie Die Temperaturen für Akkus sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen. Tafel 2 Auadebereiche für Batterie Akkubatterien Temperaturen, bei denen die Batterie geladen werden kann

(3) Über die Auadezeit Je nach Kombination von Ladegerät und Batterien wird die Auadezeit wie in Tafel 3 gezeigt. Tafel 3 Auadezeit (bei 20°C) Ladegerät Batterie

BSL1840 Etwa. 60 min. HINWEIS Die Auadezeit kann je nach Temperatur und Ladespannung unterschiedlich sein.

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen. HINWEIS Nach dem Betrieb zuerst die Batterien aus dem Ladegerät nehmen und dann die Batterien angemessen aufbewahren. Zur Leistung von neuen Batterien Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Auaden der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien auaden, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie auaden. 0000Book_WF18DSL_WE.indb 21 2019/03/11 14:23:1322 Deutsch SCHALTERBETÄTIGUNG (ABB. 4) ACHTUNG Bevor Sie die Ersatzbatterie in das Werkzeug einsetzen, prüfen Sie stets, ob der Schalthebel sich einwandfrei betätigen lässt und bei Freigabe in die „OFF“-Position zurückkehrt. Ziehen Sie zum Starten des Werkzeugs einfach den Schalthebel. Um das Werkzeug anzuhalten, lassen Sie ihn los. Umkehrschalter-Betätigung (Abb. 5) Dieses Werkzeug verfügt über einen Umkehrschalter zum Ändern der Drehrichtung. Drücken Sie den Umkehrschalthebel von der Seite für eine Drehung im Uhrzeigersinn oder von der Seite für eine Drehung gegen den Uhrzeigersinn. Wenn sich der Umkehrschalthebel in der neutralen Position bendet, kann der Schalthebel nicht betätigt werden. Die Betätigung des Schalthebels dreht den Motor, jedoch nicht den Schraubkopf. Der Schraubkopf dreht sich und zieht eine Schraube an, wenn seine Spitze in die Nut des Schraubenkopfes gedrückt wird. ACHTUNG ○ Vor dem Einsatz stets die Drehrichtung prüfen. ○ Den Umkehrschalter erst benutzen, wenn das Werkzeug vollständig zum Stillstand gekommen ist. Wird die Drehrichtung geändert, bevor das Werkzeug anhält, kann dieses beschädigt werden. ○ Wenn das Werkzeug nicht benutzt wird, sollte der Umkehrschalthebel stets in die neutrale Position gestellt werden.

EINSTELLEN VON SCHRAUBENLÄNGE UND

1. Schraubenlänge festlegen (Abb. 6)

Die Schraubenlänge wird bei diesem Gerät durch Verschieben des Führungsblocks eingestellt. (1) Verschieben Sie den Führungsblock bei niedergedrücktem Hebel und richten Sie den Pfeil am Führungsblock mit der Zahl am Anschlag aus, die zur jeweiligen Schraubenlänge passt. (2) Die zur Schraubenlänge passende Position nden Sie in der nachstehenden Tabelle.

ZAHL AM ANSCHLAG SCHRAUBENLÄNGE

28 25 – 28 mm 32 32 – 35 mm 41 38 – 41 mm

2. Einstellen der Einschraubtiefe (Abb. 7)

Bei diesem Gerät stellen Sie die Einschraubtiefe durch Drehen des Einschraubtiefeneinstellknopfes ein. (1) Drücken Sie den Schieber komplett in das Schiebergehäuse ein. Drehen Sie dann den Einschraubtiefeneinstellknopf, bis die Bitspitze etwa 5 mm weit hervorragt. (2) Drehen Sie eine Schraube probehalber ein und führen Sie eine Feineinstellung durch, wenn nötig. Zur Feineinstellung: Drehen Sie in Richtung A (gegen den Uhrzeigersinn), wenn der Schraubenkopf nach dem Einschrauben zu hoch sitzt. Drehen Sie in Richtung B (im Uhrzeigersinn), wenn der Schraubenkopf zu tief sitzt.

(1) Setzen Sie die Spitze des Schraubengürtels in die Gürtelführungsrille (Sektion A) ein. (2) Legen Sie die Spitze des Gürtels in die Gleitrille (Sektion B) ein und schieben Sie sie in Pfeilrichtung hinein. (3) Sorgen Sie dafür, dass die erste Schraube nur eine Position (eine Schraubenbreite) vor der Einschraubposition liegt (Abb. 9, Abb. 10). ACHTUNG Gehen Sie beim Einlegen des Schraubengürtels sorgfältig vor. Bei falscher Vorgehensweise kann das Bit über die Oberächen kratzen (geringer Zuführungsdruck) oder die Schraube verloren gehen (zu großer Zuführungsdruck).

2. Entfernung (Abb. 11.)

(1) Falls die Schrauben im Gürtel zur Neige gehen oder Sie während der Arbeit den Gürtel wechseln möchten, ziehen Sie in Pfeilrichtung, wie in der Abbildung gezeigt. (2) Sie können den Schraubengürtel in Gegenrichtung zurückführen, indem Sie die Rückwärtstaste betätigen.

INSTALLIEREN UND ENTFERNEN DES BITS

ACHTUNG Schalten Sie immer den Netzschalter aus und entfernen Sie den Akku, damit es nicht zu Unfällen kommt. HINWEIS Beim Austausch eines Bits achten Sie immer darauf, dass es fest sitzt und sich später nicht lockern oder herausfallen kann.

1. Entfernen der Schraubenbeschickungsvorrichtung

Halten Sie das Gerät fest mit einer Hand. Drehen Sie die Schraubenbeschickungsvorrichtung mit der anderen Hand in Pfeilrichtung (siehe Abb. 12). Ziehen Sie die Vorrichtung danach in Pfeilrichtung (siehe Abb. 13) ab. HINWEIS Falls sich Holz- oder Putzreste an der Anbringungsstelle benden, kann das Entfernen etwas schwieriger werden. Reinigen Sie diesen Bereich sorgfältig, damit sich keine Holz- oder Putzreste anlagern.

2. Anbringen und Entfernen des Bits (Abb. 14)

Es dürfen lediglich Kreuzschlitz (Philips) -Bits (Nr. 2, 136 mm lang) verwendet werden. Bringen Sie die Bits mit Hilfe der folgenden Prozedur fest an. Schieben Sie die Führungsbuchse zum oberen Ende, setzen Sie das Bit in die Sechskantaufnahme ein, lassen Sie die Führungsbuchse danach los. Zum Entfernen gehen Sie in umgekehrter Reihenfolge vor. HINWEIS Das Bit ist nicht richtig (sicher) eingesetzt, wenn die Führungsbuchse nicht in ihre Ausgangsposition zurückkehrt. Schieben Sie das Bit bis zum Anschlag in die Sechskantaufnahme ein.

3. Installieren der Schraubenbeschickungsvorrichtung

Führen Sie zur Installation die Schritte unter "1. Entfernen der Schraubenbeschickungsvorrichtung" in umgekehrter Reihenfolge aus. 0000Book_WF18DSL_WE.indb 22 2019/03/11 14:23:1423 Deutsch ANWENDUNG ACHTUNG Tragen Sie bei der Arbeit immer eine Schutzbrille. Stellen Sie als Drehrichtung rechts (im Uhrzeigersinn ) ein.

Drücken Sie das Gerät gerade gegen das Werkstück und betätigen Sie den Druckschalter; Schrauben werden automatisch zugeführt und eingeschraubt (Abb. 15). HINWEIS ○ Beim Anziehen von Schrauben drücken Sie das Gerät im rechten Winkel an das Werkstück. Bei angewinkelter Haltung können die Schraubenköpfe und das Bit beschädigt werden. Außerdem kann so nicht das richtige Drehmoment aufgewendet werden: Die Schraube sitzt nicht richtig. ○ Drücken Sie das Gerät fest gegen das Werkstück, bis die Schraube komplett eingedreht ist. Wenn Sie den Anpressdruck während des Einschraubens verringern oder das Gerät gar abheben, wird die Schraube eventuell nicht richtig eingedreht. ○ Achten Sie darauf, beim Eindrehen der Schraube nicht gegen das Gerät zu stoßen. Dies kann ein korrektes Eindrehen der Schraube behindern. ○ Wenn Sie versuchen, eine Schraube einzudrehen, die eine bereits vorhandene berührt, kann die Schraube herausfallen oder die Zuführung blockiert werden. Gehen Sie also entsprechend sorgsam vor. ○ Leer arbeitendes Gerät Achten Sie während der Arbeit auf ihren Schraubenvorrat, lassen Sie das Gerät nicht ohne Schrauben arbeiten. Der Versuch, eine Schraube einzudrehen, obwohl das Gerät leer ist, kann zu Schäden am Werkstück durch das Bit führen. Achten Sie bei der Arbeit also immer auf die Anzahl verbleibender Schrauben. ○ Falls sich der Schieber nicht reibungslos bewegen lässt, reinigen Sie die Gleitächen mit Druckluft oder Ähnlichem.

2. Anwendung in Ecken (Abb. 16)

Das Gerät kann Schrauben bis zu einem Seitenabstand von 15 mm einschrauben. HINWEIS Versuchen Sie nicht, Schrauben mit einem Seitenabstand von weniger als 15 mm zur Wand einzuschrauben. Drehen Sie keine Schrauben ein, wenn das Schiebergehäuse die Wand berührt. Schäden am Schraubenkopf können zum Verschleiß des Bits führen. Das richtige Anzugsdrehmoment wird nicht übertragen, falls Schraubenkopf oder Bit verschlissen sind. Mögliche Folgen sind auch ein falscher Sitz der Schraube oder gar Schäden am Gerät.

3. Schrauben entfernen

Die festgezogenen Schrauben können durch Drehen in entgegengesetzte Richtung (gegen den Uhrzeigersinn) gelöst werden. Installieren Sie das Bit sicher im Schlitz am Schraubenkopf und ziehen den Auslöser, während Sie das Bit vertikal gegen den Schlitz drücken. Alternativ drücken Sie das Bit vertikal gegen den Schlitz am Schraubenkopf, während Sie den Auslöser ziehen.

4. Wenn sich der Schieber nicht reibungslos bewegt

Falls sich der Schieber nicht reibungslos bewegen sollte, reinigen Sie die Gleitächen und das Schiebergehäuse mit Druckluft oder Ähnlichem (Abb. 17). HINWEIS Bei Überkopfarbeiten sammeln sich schnell Holz- oder Putzreste am Gehäuse des Gerätes an. Reinigen Sie die Gleitächen regelmäßig, lassen Sie die Reinigung zum festen Teil Ihrer täglichen Arbeiten werden.

5. Anbringen des Vorsatzes

Falls der Vorsatz beschädigt und nicht mehr einsetzbar sein sollte, ersetzen Sie den Vorsatz bitte durch das beigefügte Ersatzteil. Bringen Sie den Vorsatz an, indem Sie die Aussparungen am Vorsatz in die beiden Vorsprünge am Anschlag einhängen (Abb. 18).

6. Verwendung des Hakens

Der Haken dient während des Arbeitens zum Anhängen des Werkzeugs an einen Gürtel. ACHTUNG

Beim Aufhängen am Haken sicherstellen, dass das Werkzeug sicher den Gürtel fasst und nicht fallen kann. Bei Fall des Werkzeugs besteht Unfallgefahr. ○ Beim Tragen am Gürtel darf das Werkzeug nicht mit einem Bohrer usw. bestückt sein. Bendet sich ein scharfer Bohrer o.Ä. im Futter, während das Werkzeug am Gürtel getragen wird, besteht Verletzungsgefahr! ○ Den Haken ordnungsgemäß anbringen. Falls der Haken nicht korrekt befestigt ist, besteht Verletzungsgefahr beim Einsatz. (1) Abnehmen des Hakens Die Halteschrauben des Hakens mit einem Kreuzschraubendreher entfernen. (Abb. 19) (2) Anbringen des Hakens und Festziehen der Schrauben Den Haken fest in die Nut am Werkzeug einpassen und die Halteschrauben des Werkzeugs ordnungsgemäß festziehen. (Abb. 20)

7. Hinweise zur Ladezustand-Kontrollleuchte

Zum Kontrollieren des Akkuladezustands den Ladezustand-Anzeigeschalter drücken, wodurch die Ladezustand-Kontrollleuchte aueuchtet. (Abb. 21) Beim Loslassen des Ladezustand-Anzeigeschalters erlischt die Ladezustand-Kontrollleuchte. Tabelle 4 zeigt das Leuchtverhalten der Ladezustand- Kontrollleuchte und den entsprechenden Ladezustand. Tabelle 4 Leuchtverhalten der Ladezustan d-Kontrollleuchte Akkuladezustand Die Akkuladung ist ausreichend. Die Akkuladung ist etwa auf die Hälfte abgesunken. Die Akkuladung ist beinahe erschöpft. Den Akku so schnell wie möglich auaden. Das Ansprechen der Ladezustand-Kontrollleuchte kann aufgrund von Umgebungstemperatur und individuellen Eigenschaften des Akkus von der obigen Tabelle etwas abweichen. Daher die Angabe nur zum Bezug verwenden. 0000Book_WF18DSL_WE.indb 23 2019/03/11 14:23:1424 Deutsch HINWEIS ○ Die Schalterkonsole vor Stoß und Fall schützen. Anderenfalls drohen Störungen. ○ Zum Schonen der Akkuladung leuchtet die Ladezustand-Kontrollleuchte nur, während der Ladezustand-Anzeigeschalter gedrückt wird.

8. Sich vergewissern, daß die Batterie richtig

HINWEIS Sowohl locker verpackte als auch Gürtelschrauben vorsichtig behandeln. Wenn die Schrauben fallengelassen werden, können sie aus dem Gürtel herauskommen und Betriebsstörungen beim Vorschub verursachen. Die Schrauben nicht längerer Zeit direktem Sonnenlicht oder Freiluft aussetzen. Sie können sonst rosten und Störungen beim Riemen verursachen. Wenn Schrauben nicht benötigt werden, diese deshalb immer in einen Verpackungskasten o.ä. legen.

WARTUNG UND INSPEKTION

1. Inspizieren des Schraubstücks

Die Benutzung eines beschädigten Schraubstücks oder eines Schraubstücks mit abgenutzter Spitze ist gefährlich, da es leicht aus den Schlitzen der Schraube rutscht. Es daher durch ein neues ersetzen.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „Herz” des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

4. Inspektion der Kohlebürsten (Abb. 22)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Ersetzen Sie Kohlebürsten durch neue Bürsten, wenn diese bis zur „Verschleißgrenze” oder bis in ihre Nähe abgenutzt sind, da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können. HINWEIS Beim Ersetzen der Kohlebürste durch eine neue, eine HiKOKI-Kohlebürste mit der Kodenummer 999054 verwenden.

5. Austausch einer Kohlebürste

Die Kohlebürste nach Abnehmen der Bürstenkappe entfernen, indem die Krempe der Kohlebürste wie in Abb. 24 gezeigt mit einem achen Schraubenzieher o.ä. erfaßt wird. Beim Installieren der Kohlebürste die Richtung so wählen, daß die Klaue des Kohlebürste mit dem Kontaktteil außerhalb des Bürstenrohrs übereinstimmt. Dann die Bürste wie in Abb. 25 gezeigt mit dem Finger einschieben und schließlich die Bürstenkappe anbringen. ACHTUNG Stellen Sie unbedingt sicher, dass der Kabelschuh der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird. (Einer der beiden vorhandenen Kabelschuhe muß eingeschoben werden.) Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einem verformten Kabelschuh der Kohlebürste und frühzeitigen Motorstörungen führen können.

Wenn der Bohrschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorlösungsmittel, Benzin oder Farblösungsmittel verwenden, da sie Kunststoe aufweichen.

Den Bohrschrauber an einen Ort aufbewahren wo die Temperatur unter 40°C ist und außer Reichweite der Kinder. HINWEIS Aufbewahren von Lithiumionenbatterien Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Auaden und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Auaden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. ACHTUNG Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. Wichtiger Hinweis zu den Batterien für Akku- Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung nden, an ein von HiKOKI autorisiertes Servicecenter. HINWEIS Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HiKOKI sind änderungen der hierin gemachten technischen Angaben vorbehalten. 0000Book_WF18DSL_WE.indb 24 2019/03/11 14:23:1425 Deutsch Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 91 dB (A) Gemessener A-gewichteter Schalldruck: 80 dB (A) Messunsicherheit Kp A: 3 dB (A) Bei der Arbeit immer einen Ohrenschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841. Ohne Last Eintreiben der Schrauben ohne Druckanwendung: Vibrationsemissionswert

Messunsicherheit K = 1,5 m/s

Die angegebenen Gesamtvibrationswerte wurden entsprechend einem standardisierten Testverfahren gemessen und können dazu verwendet werden, Werkzeuge miteinander zu vergleichen. Außerdem können sie zur vorbereitenden Expositionseinschätzung verwendet werden. WARNUNG ○ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird. ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). 0000Book_WF18DSL_WE.indb 25 2019/03/11 14:23:1426 Français AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

EG-KONFORMITÄTSERKLÄRUNG
