BEDIENUNGSANLEITUNG LCD4271 Opera

LCD 4279.book Seite 2 Dienstag, 14. August 2007 5:23 17

Français 3

Nederlands 30

Deutsch 56

Sommaire

5.1 MISE EN MARCHE ET EN ARRÊT DU TÉLÉVISEUR

4. TOESTELLEN AANSLUITEN

15. TECHNISCHE GEGEVENS

Elektrische gegevens

Netspanning AC 100 - 250 V \~ 50/60 Hz

1. Sicherheitshinweise 57
2. Übersicht.... 60
3. Vorbereitung 62

3.1 Lieferumfang 62
3.2 Einlegen der Batterien 62
3.3 Aufstellen des Gerätes.... 63
3.4 Antennenkabel anschließen....63
3.5 Netzanschluss....63

1. Geräte anschließen 64

2. Grundlegende Bedienung....67

5.1 Fernseher ein- und ausschalten 67
5.2 Quelle wählen 67

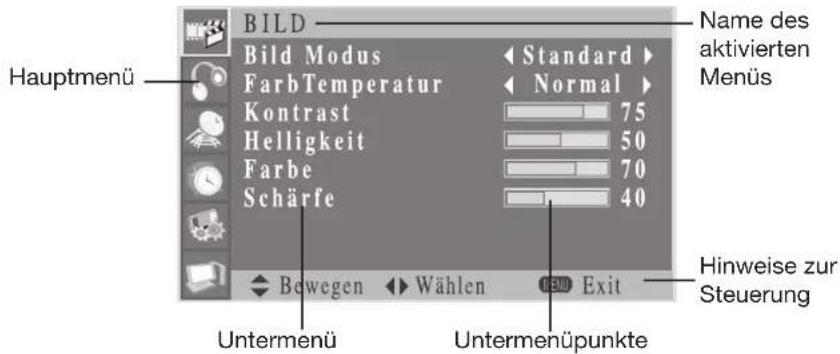

5.3 Struktur des OSD-Menüs 68

1. Kanal einstellen 69

6.1 Kanäle automatisch speichern 69

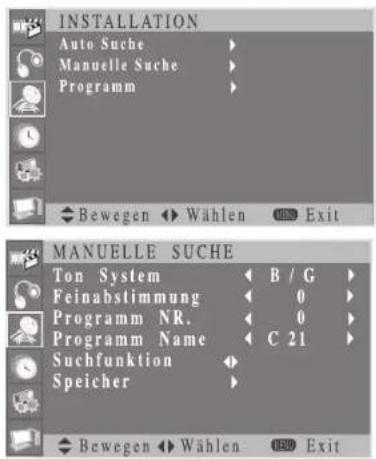

6.2 Kanäle manuell speichern....70

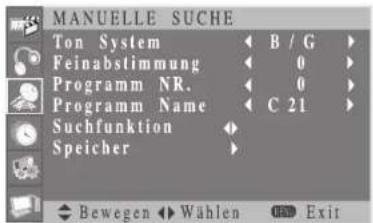

6.3 Feinabstimmung des Kanalempfangs 70

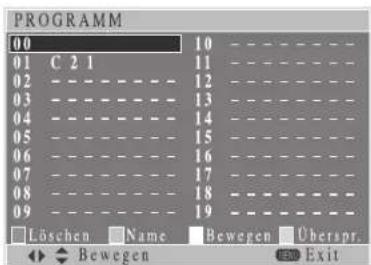

6.4 Kanaleinstellungen bearbeiten....71

1. Teletext.... 72

2. Bild einstellen 73

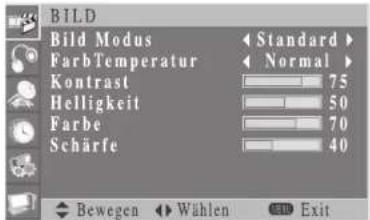

8.1 Bildmodus ändern....73
8.2 Bildschirmformat ändern 73

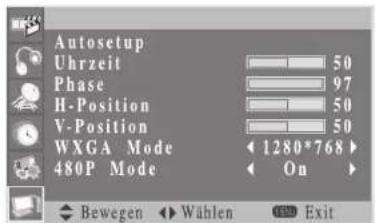

8.3 Bild einstellen (PC) 74

1. Ton einstellen....75

9.1 Tonmodus ändern....75
9.2 AVL (Automatische Lautstärkeregelung).... 75
9.3 M/S-Taste 75

1. Sonstige Funktionen einstellen.... 76

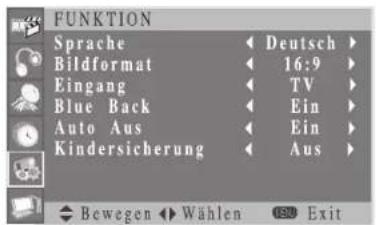

10.1 Das Menü Funktion....76
10.2 Das Menü Zeit....76

1. Reinigung 77
2. Entsorgen....78
3. Konformitätserklärung.... 78
4. Problemlösungen 78
5. Technische Daten....79
6. Garantiebedingungen 80

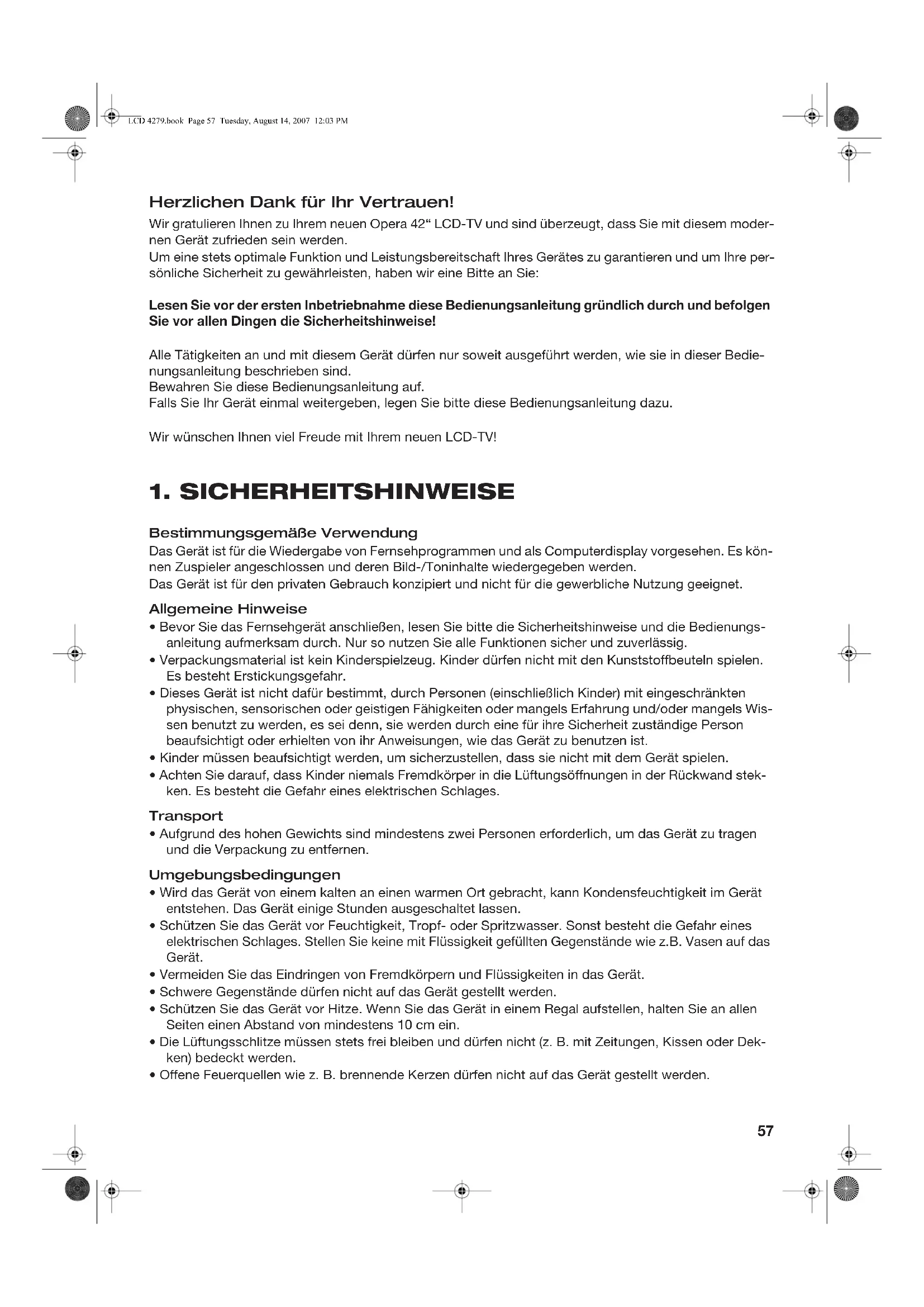

Herzlichen Dank für Ihr Vertrauen!

Wir gratulieren Ihnen zu Ihrem neuen Opera 42" LCD-TV und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Gerätes zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.

Bewahren Sie diese Bedienungsanleitung auf.

Falls Sie Ihr Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Wir wünschen Ihnen viel Freude mit Ihrem neuen LCD-TV!

1. SICHERHEITSHINWEISE

Bestimmungsgemäße Verwendung

Das Gerät ist für die Wiedergabe von Fernsehprogrammen und als Computerdisplay vorgesehen. Es können Zuspieler angeschlossen und deren Bild-/Toninhalte wiedergegeben werden.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Allgemeine Hinweise

• Bevor Sie das Fernsehgerät anschließen, lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so nutzen Sie alle Funktionen sicher und zuverlässig.
• Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Achten Sie darauf, dass Kinder niemals Fremdkörper in die Lüftungsöffnungen in der Rückwand stekken. Es besteht die Gefahr eines elektrischen Schlages.

Transport

- Aufgrund des hohen Gewichts sind mindestens zwei Personen erforderlich, um das Gerät zu tragen und die Verpackung zu entfernen.

Umgebungsbedingungen

• Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser. Sonst besteht die Gefahr eines elektrischen Schlages. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie z.B. Vasen auf das Gerät.
• Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
• Schwere Gegenstände dürfen nicht auf das Gerät gestellt werden.
• Schützen Sie das Gerät vor Hitze. Wenn Sie das Gerät in einem Regal aufstellen, halten Sie an allen Seiten einen Abstand von mindestens 10 cm ein.
  • Die Lüftungsschlitze müssen stets frei bleiben und dürfen nicht (z. B. mit Zeitungen, Kissen oder Dekken) bedeckt werden.

• Offene Feuerquellen wie z. B. brennende Kerzen dürfen nicht auf das Gerät gestellt werden.

• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.

• Stellen Sie das Gerät auf eine feste, ebene Oberfläche.
• Verwenden Sie das Gerät nicht im Freien und nicht in der Nähe von Wasserflächen, z.B. Badewannen.
• Berühren Sie das Display nicht unnötig, üben Sie keinen Druck auf dessen Oberfläche aus und berühren Sie es nicht mit spitzen oder scharfen Gegenständen.

Aufstellen

• Beachten Sie beim Aufstellen das hohe Gewicht des Gerätes. Stellen Sie sicher, dass der Untergrund das Gewicht auch tragen kann. Wenn Sie das Gerät in ein Regal stellen, achten Sie neben der Tragfähigkeit der Regalböden auch darauf, dass das Regal nicht umkippen kann.
• Bei Einbau in eine Schrankwand muss Platz zur Belüftung frei bleiben:
• oben und an den Seiten mindestens 10 cm,
• unten mindestens 5 cm (Höhe des Standfußes),
• auf der Rückseite mindestens 3 cm.
• Wenn Sie das Gerät auf einen Wagen stellen, verschieben Sie den Wagen mit dem Gerät äußerst vorsichtig, um Verletzungen durch Herunterfallen zu vermeiden.
• Wenn Sie das Gerät auf einen Tisch stellen, achten Sie darauf, es nicht zu nahe an den Rand des Tisches zu stellen. Der Fernseher könnte herunterfallen, wodurch Kinder und Erwachsene schwer verletzt werden können und der Fernseher schwer beschädigt werden kann.
• Lassen Sie Kinder nicht auf dem Fernseher sitzen oder sich an den Fernseher hängen. Das Gerät könnte umfallen und das Kind schwer verletzen.

Stromversorgung

• Schließen Sie das Gerät nur an eine gut zugängliche 100 - 250 V \~ 50/60 Hz Steckdose an. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.
• Achten Sie beim Aufstellen des Gerätes darauf, dass das Stromkabel oder andere Kabel nicht eingeklemmt oder gequetscht werden. Halten Sie die Kabel von heißen Oberflächen und scharfen Kanten fern.
• Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird.
• Ziehen Sie den Netzstecker aus der Steckdose, ... ... wenn eine Störung auftritt, ... wenn Sie das Gerät nicht benutzen, ... wenn Sie das Gerät reinigen wollen und ... bei Gewitter.
• Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen.
• Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker.

Antennenanschluss

- Bitte benutzen Sie nur ein spezielles, doppelt abgeschirmtes Antennenkabel, um den Antennenanschluss herzustellen. Sonst kann es zu Beeinträchtigungen bzw. Störungen der Bildqualität kommen.

Betrieb

- Der Abstand zwischen Ihnen und dem Bildschirm sollte die 2,5 - 3fache Länge der Bildschirmdiagonalen betragen.

Bei Störungen

• Ziehen Sie sofort den Netzstecker, wenn das Kabel oder das Gerät beschädigt ist.
• Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden.
• Stecken Sie keine Gegenstände in das Gerät, es könnten stromführende Teile berührt werden.
• Vorsicht! Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzstecker ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.
• Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzkabel aufweist. Reparaturen am Gerät dürfen ausschließlich vom Service Center vorgenommen werden. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch unser Service Center ersetzt werden, um Gefährdungen zu vermeiden.

Reinigung und Pflege

• Ziehen Sie vor der Reinigung den Netzstecker aus der Steckdose.
• Für die Reinigung verwenden Sie ein leicht angefeuchtetes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

Batterien

• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort ärztliche Hilfe in Anspruch genommen werden.
  • Die beiliegenden Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Nehmen Sie verbrauchte Batterien immer sofort aus der Fernbedienung heraus, da diese auslaufen und somit Schäden verursachen können.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen von Batterien.
• Beachten Sie beim Einlegen der Batterien die richtige Polarität.
• Ersetzen Sie immer jeweils beide Batterien.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen. Die Batterien könnten auslaufen und die Fernbedienung beschädigen.
• Setzen Sie Batterien keinen extremen Bedingungen aus, legen Sie z.B. die Fernbedienung nicht auf Heizkörpern ab und setzen Sie sie nicht direkter Sonneneinstrahlung aus. Es besteht ansonsten erhöhte Auslaufgefahr.
• Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

2. ÜBERSICHT

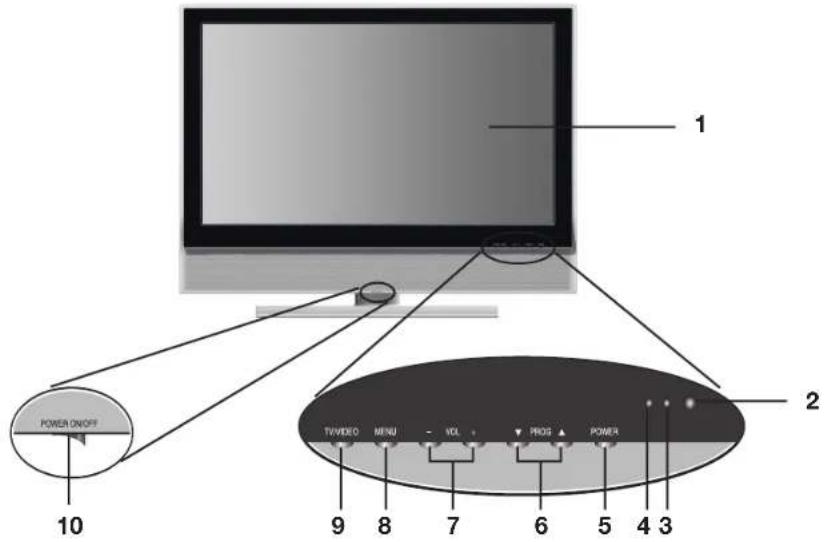

Bedienelemente Vorderseite

1 POWER ON/OFF 10 TVVIDEO MENU VCL PROG POWER 9 8 7 6 5 4 3

1. 42" Display
2. Infrarotsensor
3. LED grün leuchtet, wenn das Gerät aus dem Standby in Betrieb geschaltet wird
4. LED rot leuchtet, wenn das Gerät in Standby geschaltet ist
5. POWER Gerät in Standby schalten und aus Standby wieder einschalten
6. ▲ PROG ▼ schaltet einen Programmplatz weiter / zurück
7. • VOL + Ton leiser / lauter
8. MENU Menü aufrufen / schließen
9. TV/VIDEO Liste der Eingangsquellen aufrufen (dann mit ▲ PROG ▼ wählen und mit - VOL + bestätigen)
10. POWER ON/OFF Netzschalter; schaltet das Gerät in Standby ein oder komplett aus.

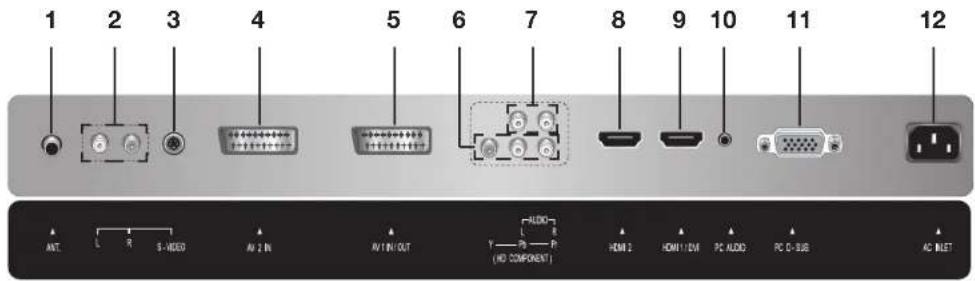

Anschlüsse Rückseite

1 2 3 4 5 6 7 8 9 10 11 12 ANT S-MEDD AV 2 IN AV I IN OUT AUDIO (HD COMPONENT) HDMI 2 HDMI / EMI PC AUDIO PC D-USB AC MLET

1. ANT Eingang / Antennenanschluss

2. L/R Ausgang / Anschluss z. B. eines AV-Verstärkers

3. S-VIDEO Eingang / Anschluss eines Camcorders, PCs oder Videorecorders
4. AV2 IN Eingang / Anschluss von Recordern, DVD-Player oder Set-Top-Box

5. AV1 IN/OUT Ein-/Ausgang / Anschluss von Recordern, DVD-Player oder Set-Top-Box

6. HD COMPONENT Eingang / Anschluss hochwertiger Geräte, DVP-Player, Set-Top-Boxen

7. AUDIO L / R Eingang / Ton zu HD COMPONENT-Eingang
8. HDMI2 Eingang / Anschluss hochwertiger Geräte, DVD-Player oder Set-Top-Boxen
9. HDMI1 / DVI Eingang / Anschluss hochwertiger Geräte, DVD-Player oder Set-Top-Boxen
10. PC AUDIO Eingang / Ton zu PC D-SUB-Eingang

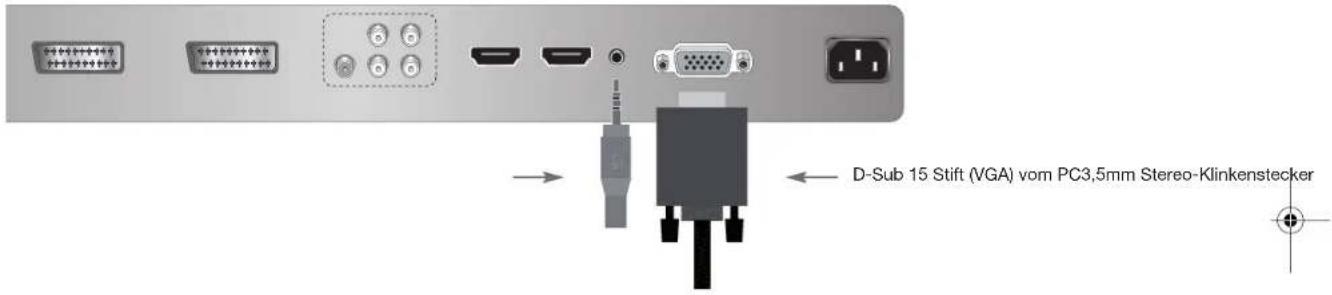

11. PC D-SUB Eingang / Anschluss von PCs oder Set-Top-Boxen
12. AC INLET Eingang / Anschluß des Netzkabels

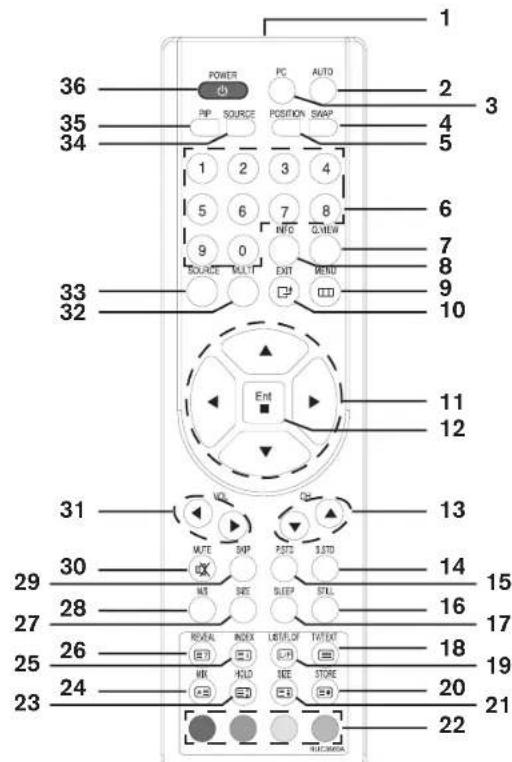

Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 POWER PP SOURCE POSITION SWAP 1 2 3 4 5 6 7 8 INFO C:\VIEW 9 0 SOURCE MULTI EDIT MENU Ent VOL QD MUTE SHIP FSTD S:STD MOS SIDS SLEEP STILL REVEAL INDEX LEVEL OF TOT:DAT HOLD STORE HOLD STORE

1. Infrarotsender
2. AUTO Bildschirmauflösung für PC-Modus automatisch wählen
3. PC auf Eingang PC schalten
4. SWAP ohne Funktion
5. POSITION ohne Funktion
6. 0-9 zur Eingabe von z.B. Seiten- oder Programmnummern
7. Q.VIEW schaltet zum vorherigen Programm
8. INFO zeigt die aktuellen Informationen an (Programm und Einstellungen)
9. MENU ruft das OSD-Hauptmenü auf
10. EXIT OSD-Menü verlassen
11. ▲▼◀▶ Position im Menü ändern im Teletext blättern
12. ENT ■ Eingaben im Menü bestätigen
13. CH ▲▼ schaltet einen Programmplatz weiter / zurück
14. S.STD Equalizereinstellung auswählen: Standard / Musik / Film / Sprache / Benutzer
15. P.STD Bildmodus auswählen: Standard / Dynamisch / Leicht / Benutzer

16. STILL hält das Bild vorübergehend an und gibt es wieder frei

17. SLEEP Zeitintervall für die automatische Abschaltung auswählen

18. TV/TEXT Teletext ein / aus

19. LIST/FLOF Fasttextblöcke wechseln

20. STORE eigene Seiten im Fasttextblock speichern

21. SIZE Anzeige des Teletextes vergrößern

22. farbige Tasten Toptext-Tasten (Teletext)

23. HOLD verhindert das automatische Umschalten von Unterseiten

24. MIX transparente Teletextseite liegt über dem Fernsehbild

25. INDEX ruft die Seite 100 auf

26. REVEAL zeigt versteckte Informationen an (wenn vorhanden)

27. SIZE Bildschirmformat auswählen: 16:9 / 4:3 / Panorama / Zoom

28. M/S Toneinstellungen (Mono / Stereo)

29. SKIP markierte Sender können nur noch mit den Zifferntasten aufgerufen werden

30. MUTE ☐ schaltet den Ton aus und ein

31. VOL ▶ Ton leiser / lauter

32. MULTI schaltet direkt zwischen den Eingängen COMPONENT, PC, HDMI1, HDMI2 um

33. SOURCE Eingangsquellen wählen: TV, AV1, AV2, S-VIDEO, COMPONENT, PC, HDMI1, HDMI2

34. SOURCE ohne Funktion

35. PIP ohne Funktion

36. POWER ⏻ Gerät in Standby schalten und aus Standby wieder einschalten

3. VORBEREITUNG

3.1 LIEFERUMFANG

Vergewissern Sie sich beim Auspacken, dass folgende Teile mitgeliefert wurden:

• Fernsehgerät mit Standfuß

- Netzkabel

• Fernbedienung (inkl. Batterien)

• Bedienungsanleitung und Garantie

3.2 EINLEGEN DER BATTERIEN

Sie benötigen zwei Microzellen Typ AAA 1,5 Volt.

1. Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung und legen Sie die mitgelieferten Batterien ein.

WICHTIG! Beachten Sie die Polung (+/-).

1. Schließen Sie das Batteriefach wieder.

3.3 AUFSTELLEN DES GERÄTES

ACHTUNG!

Aufgrund des hohen Gewichts sind mindestens zwei Personen erforderlich, um das Gerät zu tragen und die Verpackung zu entfernen.

• Stellen Sie Ihr Fernsehgerät auf eine stabile, ebene Oberfläche. Achten Sie darauf, dass der Untergrund das Gewicht des Fernsehers tragen kann.
• Achten Sie auf eine ausreichende Belüftung des Gerätes von allen Seiten. Bei Einbau in eine Schrankwand muss Platz zur Belüftung frei bleiben:

- oben und an den Seiten mindestens 10 cm,

- unten mindestens 5 cm (Höhe des Standfußes),

- auf der Rückseite mindestens 3 cm.

• Wenn Sie das Gerät auf einen Wagen stellen, verschieben Sie den Wagen mit dem Gerät äußerst vorsichtig, um Verletzungen durch Herunterfallen zu vermeiden.
• Wenn Sie das Gerät auf einen Tisch stellen, achten Sie darauf, es nicht zu nahe an den Rand des Tisches zu stellen. Der Fernseher könnte herunterfallen, wodurch Kinder und Erwachsene schwer verletzt werden können und der Fernseher schwer beschädigt werden kann.
• Lassen Sie Kinder nicht auf dem Fernseher sitzen oder sich an den Fernseher hängen. Das Gerät könnte umfallen und das Kind schwer verletzen.

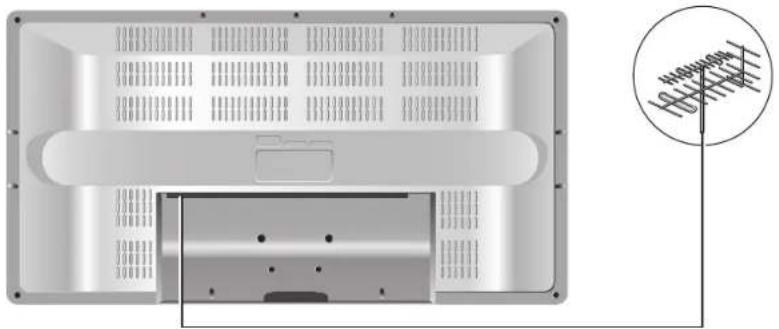

3.4 ANTENNENKABEL ANSCHLIEßen

WICHTIG! Schließen Sie das Antennenkabel an, bevor Sie den Netzstecker in die Steckdose stecken. Für optimale, störungsfreie Bildqualität verwenden Sie ein doppelt abgeschirmtes 75 Ohm-Antennenkabel.

- Schließen Sie das Antennenkabel an die ANT-Buchse an.

3.5 NETZANSCHLUSS

Das Fernsehgerät ist für Wechselstrom 100 - 250 V \~ 50/60 Hz ausgelegt.

Schließen Sie das Gerät mit dem Netzanschlusskabel an eine gut zugängliche Steckdose an. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.

4. GERÄTE ANSCHLIEßEN

Das Fernsehgerät ist mit einer Reihe von Anschlüssen ausgestattet, an denen zahlreiche Geräte (z.B. Videorecorder, DVD-Player und Set-Top-Boxen) angeschlossen werden können.

WICHTIG! Achten Sie darauf, dass der Fernseher und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen.

Beachten Sie die Anleitungen der Geräte, die Sie anschließen möchten.

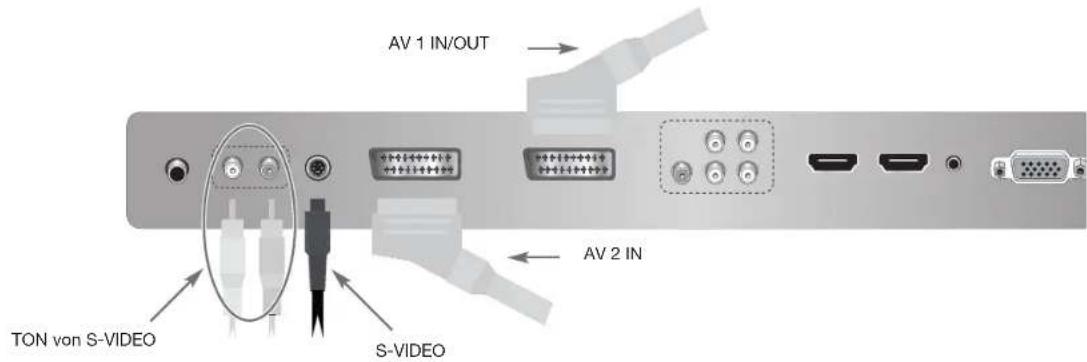

Videorecorder anschließen

AV 1 IN/OUT TON von S-VIDEO S-VIDEO AV 2 IN

SCART-Anschluss

- Schließen Sie ein Scartkabel an die Scartbuchsen des Videorecorders und des Fernsehers (AV1 IN/OUT oder AV2 IN/OUT) an.

S-VIDEO-Anschluss

• Schließen Sie ein S-Videokabel an die S-Video-Buchsen von Videorecorder und Fernsehgerät (S-VIDEO) an.
• Verbinden Sie mit einem Audiokabel die Audiobuchsen des Videorecorders und des Fernsehgerätes (L / R weiß und rot).

Videos ansehen

1. Schalten Sie das Gerät mit dem Netzschalter in Standby.
2. Drücken Sie die Taste POWER am Gerät oder auf der Fernbedienung, um das Gerät einzuschalten.
3. Drücken Sie die Taste SOURCE und wählen Sie mit den Cursortasten ▲ / ▼ die Videoquelle (AV1 / AV2 / S-VIDEO).
4. Drücken Sie die Taste ENT ■. Das Bild der gewählten Quelle erscheint auf dem Bildschirm.

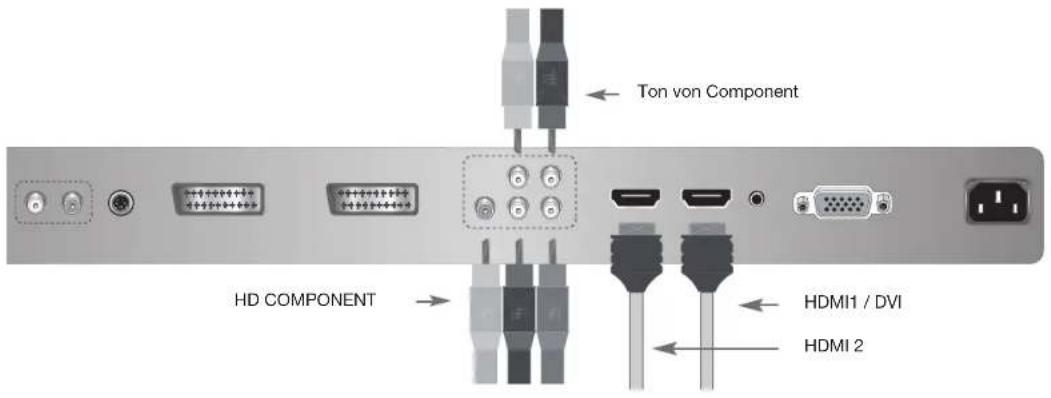

DVD-Player anschließen

Beim Anschluss über ein Scartkabel, ein S-Video-Kabel oder ein AV-Kabel verfahren Sie, wie für den Anschluss eines Videorecorders beschrieben.

Ton von Component HD COMPONENT HDMI1 / DVI HDMI 2

HDMI-Anschluss

- Schließen Sie ein HDMI-Kabel an die HDMI-Buchsen des DVD-Players und des Fernsehers (HDMI1/DVI oder HDMI2) an.

Component-Anschluss

• Schließen Sie die drei Component-Video-Kabel (Cinch-Kabel) an die Buchsen Y, Pb und Pr des DVD-Players und an die Component-Buchsen des Fernsehers (HD COMPONENT) an.
• Verbinden Sie mit einem Audiokabel die Audiobuchsen des DVD-Players und die Audiobuchsen AUDIO L / R über den Component-Buchsen des Fernsehers.

DVDs ansehen

1. Schalten Sie das Gerät mit dem Netzschalter in Standby.
2. Drücken Sie die Taste POWER am Gerät oder auf der Fernbedienung, um das Gerät einzuschalten.
3. Schalten Sie den DVD-Player ein.
4. Drücken Sie die Taste SOURCE und wählen Sie mit den Tasten ▲ / ▼ die Videoquelle (COMPONENT / HDMI1 / HDMI2).
5. Drücken Sie die Taste ENT ■. Das Bild der gewählten Quelle erscheint auf dem Bildschirm.

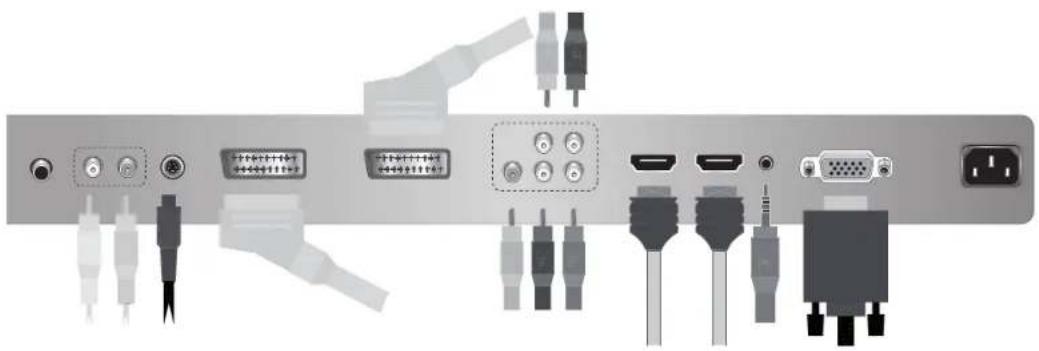

Set-Top-Box anschließen

- Schließen Sie ein Scartkabel an die Scartbuchsen der Set-Top-Box und des Fernsehers (AV1 IN/OUT oder AV2 IN/OUT) an.

HDMI-Anschluss

- Schließen Sie ein HDMI-Kabel an die HDMI-Buchsen der Set-Top-Box und des Fernsehers (HDMI1/DVI oder HDMI 2) an.

Component-Anschluss

• Schließen Sie die drei Component-Video-Kabel (Cinch-Kabel) an die Buchsen Y, Pb und Pr der Set-Top-Box und an die Component-Buchsen des Fernsehers (HD COMPONENT) an.
• Verbinden Sie mit einem Audiokabel die Audiobuchsen der Set-Top-Box und die Audiobuchsen AUDIO L / R über den Component-Buchsen des Fernsehers.

PC RGB-Anschluss

• Schließen Sie ein D-Sub-Kabel an die PC-Buchsen der Set-Top-Box und des Fernsehers (PC D-SUB) an.
• Verbinden Sie mit einem Audiokabel die Audiobuchsen der Set-Top-Box und des Fernsehers (PC AUDIO).

Signale der Set-Top-Box empfangen

1. Schalten Sie das Gerät mit dem Netzschalter in Standby.
2. Drücken Sie die Taste POWER am Gerät oder auf der Fernbedienung, um das Gerät einzuschalten.
3. Schalten Sie die Set-Top-Box ein.
4. Drücken Sie die Taste SOURCE und wählen Sie mit den Tasten ▲ / ▼ die Videoquelle (AV1 / AV2 / S-VIDEO / COMPONENT / PC / HDMI1 / HDMI2).
5. Drücken Sie die Taste ENT ■. Das Bild der gewählten Quelle erscheint auf dem Bildschirm.

PC anschließen

D-Sub 15 Stift (VGA) vom PC3,5mm Stereo-Klinkenstecker

PC-Anschluss

• Schließen Sie ein D-Sub-Kabel an die PC-Buchse des PCs und des Fernsehers (PC D-SUB) an.
• Verbinden Sie mit einem Audiokabel die Audiobuchsen des PCs und des Fernsehers (PC AUDIO).

HINWEIS: Wenn der Fernseher nicht den Schreibtisch vom PC/Laptop zeigt, lesen Sie in der Anleitung Ihres PC's/Laptop's ob das Gerät auf einen zweiten Monitor umgestellt werden muss.

PC-Bildschirm anzeigen

1. Schalten Sie das Gerät mit dem Netzschalter in Standby.
2. Drücken Sie die Taste POWER am Gerät oder auf der Fernbedienung, um das Gerät einzuschalten.
3. Schalten Sie den PC ein.
4. Drücken Sie die Taste SOURCE und wählen Sie mit den Tasten ▲ / ▼ die Videoquelle (PC).
5. Drücken Sie die Taste ENT ■.

Camcorder anschließen

Camcorder besitzen keinen Scartanschluss. Deshalb werden diese Geräte über die S-Video-Buchse und die dazu gehörigen Audiobuchsen angeschlossen. Die Wiedergabe erfolgt über S-VIDEO.

5. GRUNDLEGENDE BEDIENUNG

Das Gerät kann über die Fernbedienung und über die Tasten am Gerät bedient werden. Identische Tasten haben dieselbe Funktion. Im Folgenden wird die Bedienung mit der Fernbedienung beschrieben.

5.1 FERNSEHER EIN- UND AUSSCHALTEN

1. Schalten Sie das Gerät mit dem Netzschalter in Standby.
2. Drücken Sie die Taste POWER am Gerät oder auf der Fernbedienung. Der Fernseher schaltet sich ein. Sind bereits Sender eingestellt, wird der zuletzt gesehene Sender gezeigt.
3. Um den Fernseher auszuschalten, drücken Sie die Taste POWER auf der Fernbedienung oder am Gerät. Bild und Ton werden abgeschaltet. Der Fernseher bleibt jedoch in Bereitschaft (Standby).

HINWEIS: Wenn Sie das Gerät längere Zeit nicht benutzen, schalten Sie das Gerät mit dem Netzschalter aus, da das Gerät im Standby-Modus noch etwas Strom verbraucht.

Abschaltautomatik:

- Das Gerät schaltet im TV-Modus automatisch auf Standby, wenn es 15 Minuten lang kein Signal empfangen hat, also z.B. nach Sendeschluss. Die letzte Minute wird angezeigt.

5.2 QUELLE WÄHLEN

Es gibt verschiedene Möglichkeiten zwischen den vielen Eingängen des Gerätes zu wechseln.

1. Drücken Sie die Taste SOURCE auf der Fernbedienung. Die Liste der Quellen (Geräte an den entsprechenden Anschlüssen) wird angezeigt.

AUSWAHL QUELLE TV AV 1 AV 2 S-VIDEO COMPONENT PC HDMI 1 HDMI 2

1. Wählen Sie die gewünschte Quelle mit den Tasten ▲ / ▼ auf der Fernbedienung und drücken Sie die Taste ENT ■.

2. Drücken Sie die Taste MULTI, um zwischen den Eingängen COMPONENT, PC, HDMI1, HDMI2 direkt umzuschalten.

3. Drücken Sie die Taste PC, um den angeschlossenen PC direkt anzuwählen.

Fernsehprogramme auswählen

1. Verwenden Sie die Tasten CH ▲▼ oder die Zifferntasten, um das gewünschte Fernsehprogramm auszuwählen.
2. Drücken Sie die Taste Q.VIEW auf der Fernbedienung, um das vorherige Programm anzuschauen.

Lautstärkeregelung

• Verwenden Sie die Tasten VOL ◀ auf der Fernbedienung, um die Lautstärke einzustellen.
• Drücken Sie die Taste MUTE ✉ auf der Fernbedienung, um den Ton vorübergehend auszuschalten. Mit der Taste MUTE ✉ oder den Tasten VOL ◀▶ schalten Sie den Ton wieder ein.

Informationen anzeigen

- Drücken Sie die Taste INFO, um ein Fenster mit den Standardeinstellungen ein- und auszublenden.

Standbild

- Drücken Sie die Taste STILL, um das aktuelle Fernsebild „einzufrieren“. Erneutes Drücken zeigt wieder das normale Fernsehbild.

Sender beim Zappen überspringen

1. Rufen Sie einen Sender auf, der beim Umschalten mit den CH-Tasten übersprungen werden soll.
2. Drücken Sie die Taste SKIP. Die Senderanzeige rechts oben wird farbig markiert. Der Programmplatz kann nur noch mit den Zifferntasten aufgerufen werden.
3. Zum Ausschalten der Funktion rufen Sie den Programmplatz mit den Zifferntasten auf und drücken SKIP.

5.3 STRUKTUR DES OSD-MENÜS

• Mit dem OSD (On Screen Display) können Sie nahezu alle Funktionen bedienen.
• Drücken Sie die Taste MENU auf der Fernbedienung, um das OSD-Hauptmenü anzuzeigen.

Beispiel für ein OSD-Menü

BILD Name des aktivierten Menüs Hauptmenü Bild Modus Standard FarbTemperatur Normal Kontrast 75 Helligkeit 50 Farbe 70 Schärfe 40 Bewegen Wählen Exit Hinweise zur Steuerung Untermenü Untermenüpunkte

Hauptmenü

1. Drücken Sie die Taste MENU auf der Fernbedienung, um das OSD-Hauptmenü aufzurufen. Die Punkte des Hauptmenüs befinden sich auf der linken Seite.
2. Wählen Sie zuerst den gewünschten Menüpunkt mit den Tasten ▲ / ▼. Die Untermenüs werden angezeigt.
3. Um ein Untermenü zu aktivieren, drücken Sie die Taste ▶ auf der Fernbedienung. Die erste Zeile des Untermenüs wird markiert.

Untermenüs

Mit den Tasten ▲ / ▼ wählen Sie ein Untermenü. Jedes Untermenü verfügt über Untermenüpunkte, in denen Sie

• entweder sofort mit den Tasten ◀ / ▶ Einstellungen vornehmen
• oder mit Ent ■ weitere Menüs aufrufen und dann mit den Tasten ◀/▶ oder ▲ / ▼ Einstellungen vornehmen können.

Menüs verlassen / Einstellungen speichern

• Drücken Sie MENU, um im Menü schrittweise zurückzugehen. Ihre Einstellungen werden gespeichert.
• Drücken Sie EXIT, um das Menü sofort zu verlassen. Ihre Einstellungen werden gespeichert.
• Wird ca. 20 Sekunden keine Einstellung vorgenommen, wird zum vorherigen Menü zurückgeschaltet.

6. KANAL EINSTELLEN

Sie haben zwei Möglichkeiten, um nach Fernsehkanälen zu suchen und diese zu speichern: mit Auto Suche oder Manuelle Suche.

HINWEIS: Um Kanäle einzustellen, wählen Sie TV über die Taste SOURCE. Zur Einstellung der Kanäle bei angeschlossener Set-Top-Box, lesen Sie bitte die Anleitung der Set-Top-Box.

6.1 KANÄLE AUTOMATISCH SPEICHERN

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit den Tasten ▲ / ▼ das Menü INSTALLATION.

INSTALLATION Auto Suche > Manuelle Suche > Programm >

1. Drücken Sie zweimal die Taste ▶, um Auto Suche aufzurufen und das Untermenü zu öffnen.

AUTO SUCHE Start System B / G

1. Start ist markiert. Starten Sie den automatischen Sendersuchlauf, indem Sie die Taste ▶ drücken.

AUTO SUCHE PROGRAMM NR. : 0 Programm Name : 0 % CDD Exit

1. Der Abstimmbalken wird angezeigt. Der Suchlauf beginnt.

Der Suchlauf endet automatisch. Wenn Sie ihn vorher abbrechen möchten, drücken Sie die Taste EXIT.

HINWEIS: Als Fernsehnorm ist PAL B / G voreingestellt. Diese Einstellung muss nur in Ausnahmefällen geändert werden. In diesem Fall markieren Sie System und nehmen die Einstellung mit den Taten ◀ / ▶ vor. Sie können PAL D / K, I oder L einstellen.

6.2 KANÄLE MANUELL SPEICHERN

INSTALLATION Auto Suche Manuelle Suche Programm Bewegen Wählen Exit MANUELLE SUCHE Ton System B / G Feinabstimmung 0 Programm NR. 0 Programm Name C 21 Suchfunktion Speicher Bewegen Wählen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit den Tasten ▲ / ▼ das Menü INSTALLATION.
3. Drücken Sie die Taste ▶ und danach ▼, um Manuelle Suche zu markieren.

4. Drücken Sie ▶, um das Untermenü Manuelle Suche zu öffnen.

5. Wählen Sie Suchfunktion mit den Tasten ▲ / ▼.

6. Drücken Sie die Taste ▶, um den Suchlauf zu beginnen. Wird ein Sender gefunden, stoppt der Suchlauf.

7. Drücken Sie die Taste ▼, um Speicher zu markieren.

8. Drücken Sie ▶, um den Sender zu speichern. OK erscheint nach erfolgreichem Speichern.

6.3 FEINABSTIMMUNG DES KANALEMPFANGS

Mit der Funktion Feinabstimmung können Sie den Tuner des Fernsehers manuell einstellen, wenn Sie Probleme mit der Abstimmung analoger Kanäle haben.

MANUELLE SUCHE Ton System B / G Feinabstimmung 0 Programm NR. 0 Programm Name C 21 Suchfunktion Speicher Bewegen Wahlen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit den Tasten ▲ / ▼ das Menü INSTALLATION.
3. Drücken Sie die Taste ▶ und danach ▼, um Manuelle Suche zu markieren.
4. Drücken Sie ▶, um das Untermenü Manuelle Suche zu öffnen.
5. Wählen Sie Feinabstimmung mit den Tasten ▲ / ▼.

6. Stellen Sie die Feinabstimmung mit den Tasten ◀/▶ ein. Die Abstimmung ist von -32 bis +32 möglich.

7. Drücken Sie die Taste ▼, um Speicher zu markieren.

8. Drücken Sie ▶, um den Sender zu speichern. OK erscheint nach erfolgreichem Speichern.

6.4 KANALEINSTELLUNGEN BEARBEITEN

Programmliste bearbeiten

INSTALLATION Auto Suche > Manuelle Suche > Programm >

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie mit den Tasten ▲ / ▼ das Menü INSTALLATION.
3. Drücken Sie die Taste ▶ und danach ▼, um Programm zu markieren.
4. Drücken Sie ▶, um das Untermenü zu öffnen.

PROGRAMM 00 01 C 2 1 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 Löschen Name Bewegen Überspr Bewegen Exit

1. Die Liste der Programme wird angezeigt.
2. Mit den Tasten ▲ / ▼ können Sie ein Programm auswählen.

Mit den farbigen Tasten auf der Fernbedienung können Sie die Punkte der Programmliste bearbeiten:

Löschen (rot)

Löscht das gewählte Programm aus der Liste.

1. Wählen Sie mit den Tasten ▲ / ▼ das Programm aus, das Sie löschen möchten.
2. Drücken Sie die rote Taste.
3. Drücken Sie die Taste ENT ■, um das Programm zu löschen.

Name (grün)

Namen des Sendeplatzes bearbeiten.

1. Wählen Sie mit den Tasten ▲ / ▼ das Programm aus, das Sie bearbeiten möchten.
2. Drücken Sie die grüne Taste.
3. Wählen Sie mit den Tasten ◀ / ▶ ein Feld aus.
4. Wählen Sie die Buchstaben und Ziffern mit den Tasten ▲ / ▼.
5. Mit der Taste ENT ■ speichern Sie den geänderten Namen.

Bewegen (gelb)

Programm an einen anderen Platz bewegen.

1. Wählen Sie mit den Tasten ▲ / ▼ das Programm aus, das Sie bewegen möchten.
2. Drücken Sie die gelbe Taste.
3. Wählen Sie einen anderen Programmplatz und drücken Sie die Taste ENT ■. Das Programm ist nun an seinem neuen Platz.

Überspr. (blau)

Das gewählte Programm wird beim Durchschalten mit den Tasten CH ▲▼ übersprungen. Sie können aber weiterhin mit den Zifferntasten aufgerufen werden.

1. Wählen Sie mit den Tasten ▲ / ▼ das Programm aus, das Sie überspringen möchten.
2. Drücken Sie die blaue Taste. Das Programm ist nun markiert.

7. TELETEXT

REVEAL INDEX LIST/FLOF TV/TEXT MIX HOLD SIZE STORE

Teletext ist ein kostenloser Informationsdienst der Sender. Er wird mit dem Fernsehsignal übertragen und erfordert deshalb gute Empfangsbedingungen. Nicht alle Sender bieten Teletext. Ihr neues Fernsehgerät speichert 1000 Teletext-Seiten und ermöglicht Ihnen so einen blitzschnellen Zugriff.

Teletextinformationen sind gewöhnlich in Bereiche, Themen und Seiten unterteilt. Es gibt Themen, die über mehrere Seiten reichen (2/3 = zweite Seite von drei) und solche, die versteckte Information enthalten (Quizantworten, VPS-Zeiten etc.).

Teletext Ein / Aus

Mit der Taste TV/TEXT auf der Fernbedienung können Sie die Teletext-Funktionen ein- und ausschalten.

1x TV/TEXT drücken: Teletext ein, kein Fernsehbild

2x TV/TEXT drücken: Teletext aus.

Toptext

Die Toptextseiten haben 4 Farbbalken am unteren Bildschirmrand. In den Farbbalken stehen entweder Seitenzahlen, Themenblöcke oder +/-. Durch Drücken der Farbtasten rufen Sie die entsprechende Seite auf.

• Bedienung durch die Farbtasten auf der Fenbedienung.
• Sie schalten die Anzeige der Farbbalken mit der Taste LIST/FLOF um.
• Wenn die Farbbalken Seitenzahlen zeigen, können Sie diese mit eigenen Seitenzahlen belegen. Rufen Sie eine Seite auf und drücken dann STORE. Die Seitenzahl wird unten angezeigt.

Seiten über die Zifferntasten aufrufen

Die aktuelle dreistellige Seitennummer finden Sie in der oberen linken Bildecke (z. B. P100 für Seite 100). Die Seitennummern werden immer 3-stellig mit den Zifferntasten eingetippt. Es dauert meist einige Sekunden, wenn die gesuchte Seite noch nicht in den Seitenspeicher eingelesen ist.

Hold-Funktion

Drücken Sie die Taste HOLD, um den automatischen Aufruf von Unterseiten zu stoppen.

Darstellungsgröße

Drücken Sie die Taste SIZE, um die Darstellung des Teletextes auf dem Bildschirm zu verändern.

Versteckte Information

Auf Teletextseiten mit Spielen oder Rätseln können sich versteckte Lösungen befinden. Drücken Sie die Taste REVEAL, um die Lösung anzuzeigen. Diese Funktion wird nicht von allen Sendern unterstützt.

INDEX

Die Taste INDEX ruft die Teletextseite P100 auf. Diese bietet als Startseite einen Überblick über den Inhalt.

STORE

Aktuelle Teletextseite in den Speicher laden um sie später direkt aufzurufen. (Funktioniert nur, wenn in den Farbbalken Seitenzahlen angezeigt werden. Rufen Sie diese mit LIST/FLOF auf.

MIX

Drücken Sie die Taste MIX und die Teletextseite wird durchsichtig, das Fernsehbild wird sichtbar. Drücken Sie die Taste erneut, um die Funktion aufzuheben.

8. BILD EINSTELLEN

8.1 BILDMODUS ÄNDERN

Ihr Fernseher hat 3 werkseitig voreingestellte Bildeinstellungen (Standard, Dynamisch und Leicht). Sie können die Bildeinstellungen durch Drücken der Taste P.STD auf der Fernbedienung (oder im Menü BILD) ändern. Wenn Sie Benutzer wählen, rufen Sie Ihre eigenen Bildeinstellungen auf.

Bildmodus Benutzer

BILD Bild Modus FarbTemperatur Kontrast Helligkeit Farbe Schärfe Standard Normal 75 50 70 40 Bewegen Wählen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Drücken Sie die Taste ▶.
3. Wählen Sie die Untermenüs Kontrast, Helligkeit, Farbe und Schärfe mit den Tasten ▲ / ▼.
   Stellen Sie mit den Tasten ◀/▶ den gewünschten Wert ein.
4. Drücken Sie MENU, um weitere Einstellungen vorzunehmen.
5. Drücken Sie die Taste MENU, um die Einstellung zu speichern.

Drücken Sie mehrmals P.STD, um diese Einstellungen unter Benutzer abzurufen.

ACHTUNG: Beachten Sie, dass die Einstellung für Schärfe bei Videoquellen der Eingänge PC, HDMI 1 / 2 und COMPONENT nicht geändert werden kann.

Bei Wahl des Eingangs PC ist auch eine Änderung der Farben am Fernseher nicht möglich. Nehmen Sie diese Änderung in den Einstellungen für die Grafikkarte des PC vor.

Farbtemperatur ändern

Ihr Fernseher verfügt über 5 Farbeinstellungen.

- Markieren Sie FarbTemperatur wie oben beschrieben und ändern Sie die Einstellung mit den Tasten ◀/►.

8.2 BILDSCHIRMFORMAT ÄNDERN

Sie können das Bildschirmformat mit der Taste SIZE auf der Fernbedienung aufrufen.

Ihr Fernseher verfügt über 4 Bildschirmformate: 16:9, Panorama, Zoom1, 4:3.

16:9: Bei 16:9 Video: Keine Änderung.

Bei 4:3 Video: Dehnt das 4:3 Videosignal horizontal, so dass es den 16:9 Bildschirm ausfüllt.

Panorama: Bei 16:9 Video: Keine Änderung.

Bei 4:3 Video: Dehnt das 4:3 Videosignal horizontal, so dass es den 16:9 Bildschirm ausfüllt und Verzerrungen minimiert werden, die Seiten werden mehr gedehnt als die Mitte.

Zoom1: Vergrößert den Bildausschnitt.

4:3: Bei 16:9 Video: Das Bild wird horizontal gestaucht.

Bei 4:3 Video: Keine Ausdehnung. Neben dem Bild sehen Sie schwarze Bereiche.

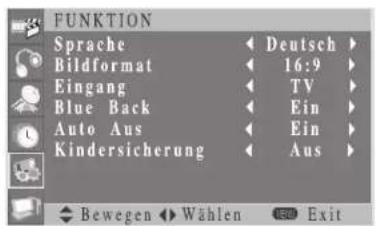

FUNKTION Sprache Deutsch Bildformat 16:9 Eingang TV Blue Back Ein Auto Aus Ein Kindersicherung Aus ◆ Bewegen ◀ Wählen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie das Menü FUNKTION mit den Tasten ▲ / ▼.
3. Drücken Sie die Taste ▶.
4. Wählen Sie das Untermenü Bildformat mit der Taste ▼. Stellen Sie mit den Tasten ◀/▶ den gewünschten Wert ein.
5. Drücken Sie die Taste EXIT auf der Fernbedienung, um die Einstellung zu speichern.

Hinweise: Die Eingangsquellen PC und HDMI 1 / 2 verwenden entweder das Format 4:3 oder 16:9.

8.3 BILD EINSTELLEN (PC)

Im PC-Modus können Sie die Darstellung und die Position des Bildes einstellen.

Autosetup Uhrzeit 50 Phase 97 H-Position 50 V-Position 50 WXGA Mode 1280*768 480P Mode On Bewegen Wahlen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie das Menü PC mit den Tasten ▲ / ▼.
3. Drücken Sie die Taste ▶.
4. Wählen Sie den einzustellenden Punkt mit den Tasten ▲ / ▼.
5. Stellen Sie den Wert mit den Tasten ◀/▶ ein.
6. Drücken Sie die Taste EXIT, um das Menü zu verlassen.

HINWEIS:

• Um diese Punkte automatisch einzustellen, wählen Sie Autosetup und drücken Sie die Taste ▶.
• Schalten Sie für eine Auflösung 720 x 480 den 480P Mode auf On, für 640 x 480 auf Off.

9. TON EINSTELLEN

Im Menü TON können Sie Tiefen, Höhen, Balance und AVL (Automatische Lautstärkeregelung) anpassen.

9.1 TONMODUS ÄNDERN

Ihr Fernseher verfügt über vier Toneinstellungen (Standard, Musik, Film und Sprache), die voreingestellt sind.

Sie können Standard, Musik, Film oder Sprache mit der Taste S.STD auf der Fernbedienung oder durch Auswahl im Menü aktivieren. Wenn Sie Benutzer wählen, rufen Sie Ihre eigenen Toneinstellungen auf.

TON Ton Modus Standard Tiefen 75 Höhen 50 Balance 0 AVL Ein Bewegen Wählen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie das Menü TON mit den Tasten ▲ / ▼.
3. Drücken Sie die Taste ▶.
4. Wählen Sie die Untermenüs Tiefen, Höhen und Balance mit den Tasten ▲ / ▼.

Stellen Sie mit den Tasten ◀/▶ den gewünschten Wert ein.

1. Drücken Sie MENU, um weitere Einstellungen vorzunehmen.
2. Drücken Sie die Taste EXIT auf der Fernbedienung, um die Einstellung zu speichern.

Drücken Sie mehrmals S.STD, um diese Einstellungen unter Benutzer abzurufen.

9.2 AVL (AUTOMATISCHE LAUTSTÄRKEREGELUNG)

Diese Funktion passt den Lautstärkepegel automatisch entsprechend der Quelle an.

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie das Menü TON mit den Tasten ▲ / ▼.
3. Drücken Sie die Taste ▶.
4. Wählen Sie das Untermenü AVL mit den Tasten ▲ / ▼.

Schalten Sie mit den Tasten ◀ / ▶ die automatische Lautstärkenregelung Ein oder Aus.

1. Drücken Sie MENU, um weitere Einstellungen vorzunehmen.
2. Drücken Sie die Taste EXIT auf der Fernbedienung, um die Einstellung zu speichern.

9.3 M/S-TASTE

- Drücken Sie die Taste M/S, um zwischen den Toneinstellungen zu wechseln. Die aktuelle Einstellung wird Ihnen am Bildschrim kurz angezeigt.

10. SONSTIGE FUNKTIONEN EINSTELLEN

10.1 DAS MENÜ FUNKTION

FUNKTION Sprache Deutsche Bildformat 16:9 Eingang TV Blue Back Ein Auto Aus Ein Kindersicherung Aus Bewegen Wählen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie das Menü FUNKTION mit den Tasten ▲ / ▼.
3. Drücken Sie die Taste ▶.
4. Wählen Sie die Untermenüs Sprache, Bildformat, Eingang, Blue Back, Auto Aus und Kindersicherung mit den Tasten ▲ / ▼. Stellen Sie mit den Tasten ◀ / ▶ den gewünschten Wert ein.
5. Drücken Sie MENU, um weitere Einstellungen vorzunehmen.
6. Drücken Sie die Taste MENU auf der Fernbedienung, um die Einstellung zu speichern.

Sprache einstellen

- Wählen Sie Sprache und drücken Sie die ◀/▶, um eine andere Sprache einzustellen.

Eingang wählen

- Wählen Sie Eingang und drücken Sie die ◀/▶, um eine andere angeschlossene Bildquelle einzustellen. Beim Einschalten des Fernsehers wird auf den gewählten Eingang geschaltet.

Blue Back

Wenn kein Sender empfangen wird, können Sie anstelle des Bildrauschens einen blauen Hintergrund anzeigen lassen.

1. Wählen Sie Blue Back mit den Tasten ▲ / ▼.
2. Schalten Sie die Funktion mit den Tasten ◀/► Ein oder Aus.

Auto Aus

Wenn kein Sender empfangen wird, schaltet der Fernseher sich nach 15 Minuten in Standby. Wird diese Funktion ausgeschaltet, schaltet sich der Fernseher nicht ab.

1. Wählen Sie Auto Aus mit den Tasten ▲ / ▼.
2. Schalten Sie die Funktion mit den Tasten ◀/► Ein oder Aus.

Kindersicherung

Aktivieren Sie die Funktion im OSD-Bedienfeld. So verhindern Sie eine versehentliche Bedienung, bzw. dass Kinder einen anderen Kanal einschalten.

1. Wählen Sie Kindersicherung mit den Tasten ▲ / ▼.
2. Schalten Sie die Funktion mit den Tasten ◀ / ▶ Ein oder Aus.
3. Drücken Sie die Taste MENU, um das Menü zu verlassen.

Das Gerät kann jetzt nur über die Fernbedienung bedient werden.

10.2DAS MENÜ ZEIT

Aktuelle Uhrzeit einstellen

ZEIT Uhrzeit 12:00 Einschaltzeit Ein Ausschaltzeit 01:45 Sleep Timer Aus Startprogramm 1 Startlaufstärke 20 Bewegen Wählen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie das Menü ZEIT mit den Tasten ▲ / ▼.
3. Drücken Sie die Taste ▶.
4. Wählen Sie mit den Tasten ◀ / ▶ eine Einstellmöglichkeit (AM/PM / Stunden / Minuten).
5. Stellen Sie die Uhrzeit mit den Tasten ▲ / ▼ ein.
6. Drücken Sie die Taste MENU auf der Fernbedienung, um die Einstellung zu speichern.

Ein-/Ausschaltzeit einstellen

Ihr Fernseher kann so eingestellt werden, dass er sich automatisch zu von Ihnen festgelegten Uhrzeiten ein- und ausschaltet. Sie können die Funktionen einzeln oder zusammen aktivieren.

Bevor Sie den Timer verwenden, müssen Sie die aktuelle Uhrzeit einstellen.

ZEIT Uhrzeit 12:00 Einschaltzeit Ein 01:45 Ausschaltzeit Ein 03:15 Sleep Timer Aus Startprogramm 1 Startlautstärke 20 Bewegen Wahlen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.
2. Wählen Sie das Menü ZEIT mit den Tasten ▲ / ▼.
3. Drücken Sie die Taste ▶.
4. Wählen Sie Einschaltzeit mit den Tasten ▲ / ▼.
5. Schalten Sie mit den Tasten ◀/▶ auf Ein.

6. Drücken Sie ▼ und ▶ um die Uhrzeit für die Einschaltzeit zu markieren.

7. Stellen Sie die Uhrzeit mit den Tasten ▲ / ▼ ein.

8. Drücken Sie einmal MENU, um die Uhrzeit zu speichern.

9. Wählen Sie mit der Taste ▼ Ausschaltzeit.

10.Schalten Sie mit den Tasten ◀ / ▶ auf Ein.

1. Drücken Sie ▼ und ▶ um die Uhrzeit für die Ausschaltzeit zu markieren.

2. Stellen Sie die Uhrzeit mit den Tasten ▲ / ▼ ein.

3. Drücken Sie einmal MENU, um die Uhrzeit zu speichern.

14.Markieren Sie Startprogramm und wählen das Programm, das beim Einschalten aktiv sein soll.

15.Markieren Sie Startlautstärke und wählen die Lautstärke, die beim Einschalten aktiv sein soll.

1. Drücken Sie die Taste MENU auf der Fernbedienung, um die Einstellung zu speichern.

HINWEIS: Um die Einschalt- und die Ausschaltzeit zu deaktivieren stellen Sie den Menüpunkt auf Aus.

Sleep Timer einstellen

Sie können Ihren Fernseher so einstellen, dass er sich nach Ablauf einer voreingestellten Zeit automatisch ausschaltet. Sie können wählen zwischen: AUS, 10, 30, 60, 90, 120, 150, 180 MIN.

HINWEIS: Sie können den Sleep Timer auch mit der Taste SLEEP auf der Fernbedienung einstellen.

ZEIT Uhrzeit 12:00 Einschaltzeit Ein Ausschaltzeit 01:45 Sleep Timer Aus Startprogramm 1 Startlautstärke 20 Bewegen Wahlen Exit

1. Drücken Sie die Taste MENU, um das OSD-Hauptmenü anzuzeigen.

2. Wählen Sie das Menü ZEIT mit den Tasten ▲ / ▼.

3. Drücken Sie die Taste ▶.

4. Wählen Sie das Untermenü Sleep Timer mit den Tasten ▲ / ▼. Stellen Sie mit den Tasten ◀ / ▶ die gewünschte Zeit ein.

5. Drücken Sie die Taste EXIT auf der Fernbedienung, um die Einstellung zu speichern.

HINWEIS: Der Sleep Timer wird gelöscht, wenn Sie das Gerät vorher ausschalten.

11. REINIGUNG

Reinigen Sie alle Komponenten mit einem trockenen Tuch. Lösungsmittel, Spiritus, Verdünnungen usw. dürfen nicht verwendet werden, sie können die Oberfläche des Gerätes beschädigen.

12. ENTSORGEN

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß Gesetz – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.

Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.

Batterien dürfen nicht in den Hausmüll. Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit.

13. KONFORMITÄTSERKLÄRUNG

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.siemssen-electronics.de.

14. PROBLEMLÖSUNGEN

Sollte Ihr Fernsehgerät Probleme bereiten, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

WICHTIG! Auf keinen Fall sollten Sie versuchen, das Gerät selbstständig zu reparieren.

Fehler Mögliche Ursache/Maßnahmen
Kein Bild, kein Ton	Ist das Gerät mit dem Netz verbunden?
	Ist der Netzschalter eingeschaltet?
	Wurden Bild und Ton im Menü ausgeschaltet?
	Ist das Verbindungs-/Antennenkabel in Ordnung und richtig eingesteckt?
	Gibt es einen Senderausfall?
Schlechtes Bild	Prüfen Sie die Antennenausrichtung.
	Prüfen Sie den Zustand und die Anschlüsse des Verbindungs-/Antennenkabels.
	Überprüfen Sie die Einstellungen im Menü BILD.
	Bei gleichzeitigem Anschluss von zwei externen Geräten eines ausstecken.
Schlechtes Bild bei einzelnen Sendeern oder gutes Bild und schlechter Ton	Prüfen Sie die Feinabstimmung des Fernsehkanals.
Fernbedienung funktioniert nicht	Prüfen Sie die Batterien.
	Richten Sie die Fernbedienung genau auf den Sensor auf der Gerätevorderseite.
Fehler	Mögliche Ursache/Maßnahmen
Bild OK; kein Ton	Drücken Sie die Taste VOL + / -. Überprüfen Sie die Audioanschlüsse.
Ton nur auf einem Kanal Überprüfen Sie im Menü TON die Balanceregelung.
Fernseher schaltet sich aus.	Wurde auf dem aktivierten Programm kein Sender empfangen? War der Timer aktiviert?
Fernseher schaltet auf einen anderen Ausgang um.	Wird eine DVD oder ein Videofilm auf einem ange- schlossenen Gerät abgespielt?
Gerät reagiert nicht auf Tastendrücke Teletext rollt	Schalten Sie das Gerät mit dem Schalter POWER aus und wieder ein.

15. TECHNISCHE DATEN

Elektrische Daten

Netzspannung AC 100 - 250 V \~ 50/60 Hz

Leistungsaufnahme 190 W

Bildschirm

Bildschirmdiagonale 42" / 106 cm

Seitenverhältnis 16:9

Bildformate 16:9, 4:3, Zoom

Ton

Audioausgangsleistung 2 x 10 Watt

Empfang

Programmspeicherplätze 99 + AV

Senderempfang PAL B/G

Anschlüsse

SCART-Anschluss (2x)

S-Video-Eingang + L / R Audioeingang

Komponenten-Eingang + L / R Audioeingang

Antennenanschluss (Koaxial, 75 Ohm)

PC-Eingang (D-SUB) + Audioeingang (Klinke 3,5 mm)

HDMI Eingänge 2x

Allgemeines

Höhe x Breite x Tiefe mit Fuß: 829 mm x 1063 mm x 288 mm

Gewicht: 29 kg

Fernbedienung

Batterien AAA 1,5 V

LED-Klasse 1

Manual ID: 21297/pe/2007

Technische Änderungen vorbehalten.

16. GARANTIEBEDINGUNGEN

42" LCD-TV

Modell: LCD 4271

Sehr geehrter Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die auf der Garantiekarte ausgedruckte Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt – ohne, dass dadurch Ihre gesetzlichen Rechte eingeschränkt werden – Folgendes:

1. Garantieansprüche können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung is auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.
2. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
3. Ein defektes Gerät übersenden Sie bitte unter Beifügung der Garantiekarte und des Kassenbons portofrei an die Serviceadresse. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt auch, bei Einsatz eines Vor-Ort-Services.

Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Im Garantiefall diese Karte ausgefüllt dem Produkt beilegen.
