BEDIENUNGSANLEITUNG HDA-F60 ALPINE

• BEDIENU NGSANLEITUNG

Lesen Sie diese Bedienungsanleitungitte vor Gebrauch des Gerates.

MODE D'EMPLOI

WARTUNG UND PFLEGE 2

ZUBEHOR 2

EINBAU 3

ENTFERNEN DER OBEREN ABDECKUNG 3

ANSCHLUSSE 4

ANSCHLUSS-CHECKLISTE 7

SCHALTEREINSTELLUNG 8

SYSTEMDIAGRAMME 11

TECHNISCHE DATEN 19

WARNING

Für eine sichere Verwendung zu beachtende Punkte

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie die Systemkomponenten benutzen. Sie enthalten Anweisungen zur sicheren und effektiven Benutzung these Products. Alpine übernimmt keine Haftung fur Probleme, die sich aus der Nichtbeachtung der Anweisungen in dieser Anleitung ergeben.

WARNING

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von schweren Verletzungen oder Todesfallen.

KEINE BEDIENUNG AUSFühren, DIE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KONNE.

Führer Sie Bedienungen, die ihre Aufmerksamkeit länger er Zeit in Anspruchnehmen, erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an, bevor Sie solche Bedienungen ausführten. Andernfalls besteht Unfallgefahr.

DIE LAUTSTÄRKE NUR SO HOCH STEllen, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHRNEHMEN KÖNNEN.

Übermäßig Lautstärkepegel, die Gerausche wie die Sirenen von Notarzswagen oder Warnsignale (an einem Bahnübergang usw.) übertonen, können gefährlich sein und zu einem Unfall führen. HOHE LAUTSTärKEPEGEL IN EINEM AUTO KONNEN AUSSERDEM GEHÖRSCÄDEN VERURSACHEN.

GERÄT NICT ÖFFNEN.

Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages.

DAS GERÄT NUR AN EIN 12-V-BORDNETZ IN EINEM FAHRZEUG ANSCHLIESSEN.

Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder anderer Verletzungen.

SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

LUFTUNGSSOFFNUNGEN UND KÜHLKÖRPER NICT ABDECKEN.

Andernfalls kann es zu einem Wärmestau im Gerätkommen, und es besteht Feuergefahr.

AUF KORREKTE ANSCHLUSSE ACHTEN.

Bei fehlerhaften Anschlüssen besteht Feuergefahr, und es kann zu Schaden am Gerät kommt.

NUR IN FAHRZEUGEN MIT 12-VOLT-BORDNETZ UND MINUS AN MASSE VERWENDEN.

Fragen Sie im Zweifelsfall ihren Handler. Andernfalls besteht Feuergefahr usw.

VOR DEM ANSCHLUSS DAS KABEL VOM MINUSPOL DER BATTERIE ABKLEMMEN.

Andernfalls besteht die Gefahr eines elektrischen Schlages oder Verletzungsgefahr durch einen Kurzschluss.

DAFÜR SORGEN, DASS SICH DIE KABEL NICT IN GEGENSTÄNDEN IN DER NAHE VERFANGEN.

Verlegen Sie die Kabel wie im Handbuch beschrieben, damit sie beim Fahren nicht hinderlich sind. Kabel, die sich im Lenkrad, im Schalthebel, im Bremspedal uwverfangen, konnen zu außerst gefährlichen Situationen führen.

ELEKTRISCHE KABEL NICT SPLEISSEN.

Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels übersritten, und es besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.

BEIM BOHREN VON LOCHERN LEITUNGEN UND KABEL NICTBESCHÄDIGEN.

Wenn Sie beim Einbauen LÖcher in das Fahrzeugchassis bohren, achten Sie unbedingt darauf, die Kraftstoffleitungen und andere Leitungen, den Benzintank und elektrische Kabel nicht zu berühren, zu beschädigen oder zu blockieren. Andernfalls besteht Feuergefahr.

BOLZEN UND MUTTERN DER BREMSANLAGE NICT ALTAS MASSEPUNKTE VERWENDEN.

Verwenden Sie für Einbau oder Masseanschluss NiEMALS Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen Sicherheitsrelevanten Systems oder des Benzintanks. Andernfalls besteht die Gefahr, dass Sie die Kontrolle über das Fahrzeug verlieren oder ein Feuer ausbricht.

KLEINE GEGENSTÄNDE WIE BATTERIEN VON KINDERN FERNHALTEN.

Werden solche Gegenstände verschlucht, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüglich einen Arzt auf, wenn ein Kind einen solchen Gegenstand verschlucht.

VORSICHT

Dieses Symbol weist auf wichtige Anweisungen hin. Bei Nichtbeachtung besteht die Gefahr von Verletzungen bzw. Sachschäden.

DAS GERÄT NICT WEITERBENUTZEN, WENN EIN PROBLEM AUFRITT.

Andernfalls kann es zu Verletzungen oder Schäden am Gerätkommen. Geben Sie das Gerät zu Reparaturzwecken an einen autorisierten Alpine-Handler oder den nachsten Alpine-Kundendienst.

VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFührren Lassen.

Die Verkabelung und der Einbau these Geräts erfordern technisches Geschick und Erfahrung. Zu ihrer eigenen Sicherheit sollen Sie Verkabelung und Einbau dem Handler überlassen, bei dem Sie das Gerät erworben haben.

NUR DAS VORGESCHRIEBENE ZUBEHÖR VERWENDEN UND DIESES SICHER EINBAUEN.

Verwenden Sie ausschließlich das vorgeschriebene Zubehor. Andernfalls wird das Gerät möglicherweise beschädigt, oder es lasst sich nicht sicher einbauern. Wenn sich Teile lose, stellen diese eine Gefahrenquelle dar, und es kann zu Betriebsstorungen kommt.

DIE KABEL SO VERLEGEN, DASS SIE NICT GEKNICKT ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.

Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschienen verfangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. So verhindern Sie eine Beschädigung der Kabel. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummittülle vor Beschädigung durch die Metallkanten der Bohrung.

DAS GERÄT NICT AN STELEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZ IST.

Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommt.

WARTUNG UND PFLEGE

SERIENNUMBER:

EINBAUDATUM:

EINGEBAUT VON:

GEKAUFTEI:

Nur für Europa

Sollten bei Ihnen Fragen bezüglich unserer Garantiezusage auftauchen, bitten wir Sie, Kontakt mit dem Handler aufzunehmen, bei dem Sie diesen Gerät gekauft haben.

Für Kunden in anderen Ländern

WICHTIGER HINWEIS

Kunden, die das Produkt, dem dieser Hinweis beigelegt ist, erwerben, und diesen Einkauf in einem anderen Land als den Vereinigten Staaten von Amerika oder Kanada tätigen, werden gebeten, sich für Informationen bezüglich der Garantie mit ihrem Handler in Verbindung zu setzen.

ZUBEHÖR

• Blechschaube. 4
• Halterungsbein 2
  Schaube 8
  Batterieanschluss 1
  Lautsprecheranschluss HDA-M80 1

HDA-F60 2

HDA-V90 3

• Sechskantschlüssel. 1 SATZ

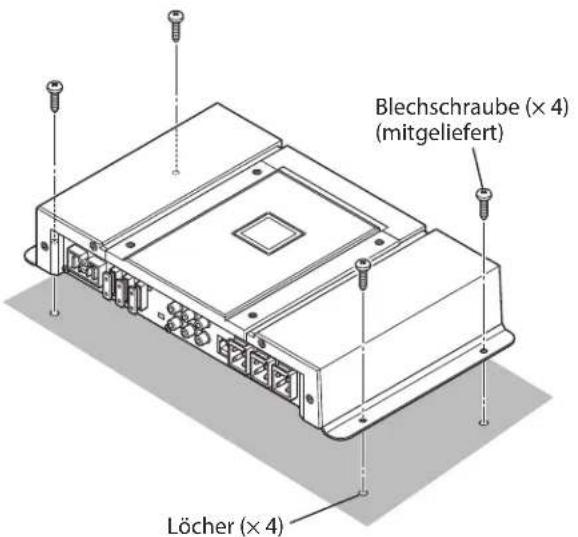

EINBAU

Aufgrund der hohen Ausgangsleistung des HDA-M80/HDA-F60/HDA-V90 wird beim Betreiben des Verstärkers eine betrachtliche Wärme produziert. Aus thisem Grunde sollte der Verstärker so installiert werden, dass eine frei Belüftung und ein ungehinderter Wärmeabzug gewährleistet ist, wie z.B. im Kofferraum. Ihr autorisierter Alpine-Handler{nent Ihnen gern weitere Alternativen zum Einbauort.

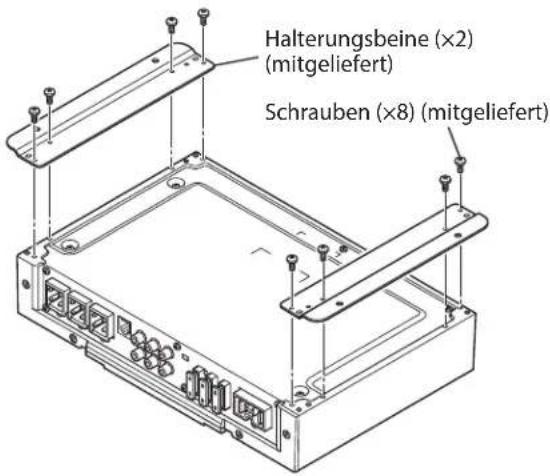

1. Bringen Sie die Halterungsbeine mit 8 Schrauben an der Unterseite des Verständerkers an.

(Beispiel: HDA-V90)

1. Vergewissern Sie sich, dass sich hinter der Oberfläche keine Gegenstände befinden, die durch das Bohren beschädigt werden konnten.
2. Bohren Sie die Schraubenlocher.
3. Positionieren Sie den HDA-M80/HDA-F60/HDA-V90 über den Schraubenlochern und sichern Sie das Gerät mit 4 Blechschauben.

(Beispiel: HDA-V90)

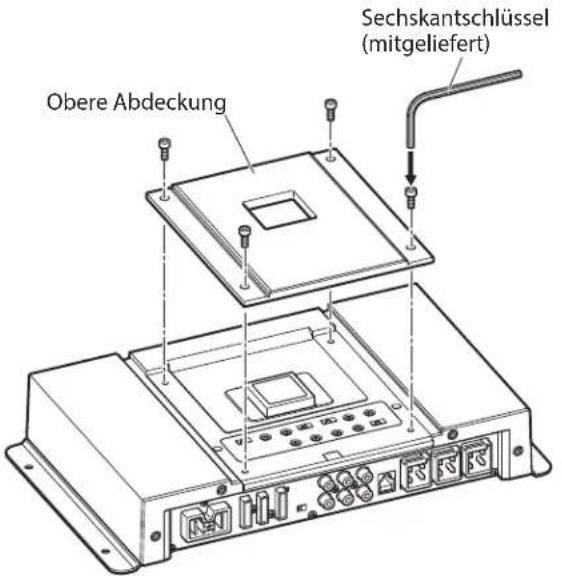

ENTFERNEN DER OBEREN ABDECKUNG

Um das obere innere Feld zu verwenden, entfernen Sie die obere Abdeckung.

(Beispel: HDA-V90)

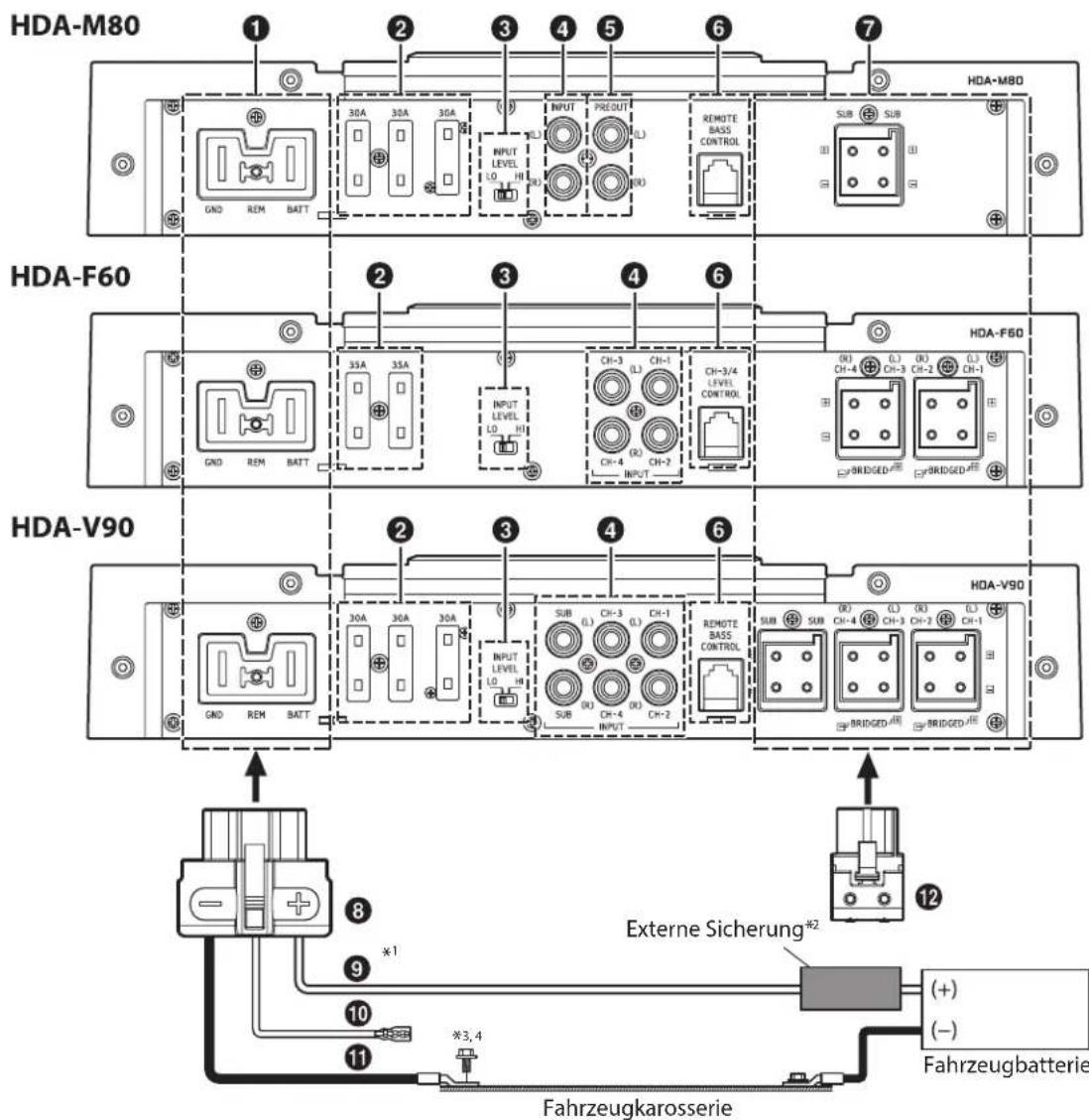

ANSCHLUSSE

Bevor Sie die Anschlasse vornehmen, stellen Sie safer, dass alle Audio-Komponenten ausgeschaltet sind.

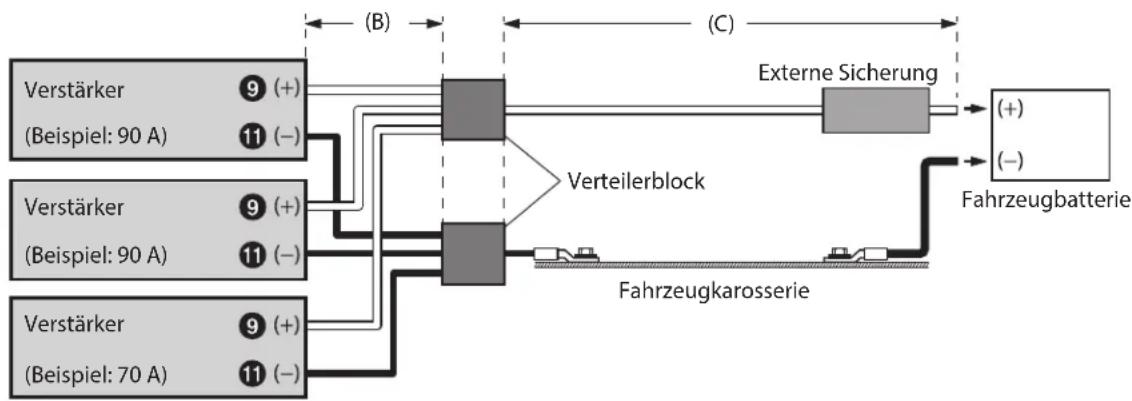

1 Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln" und unter „Vorsicht bei Stromversorgungskabeln" (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

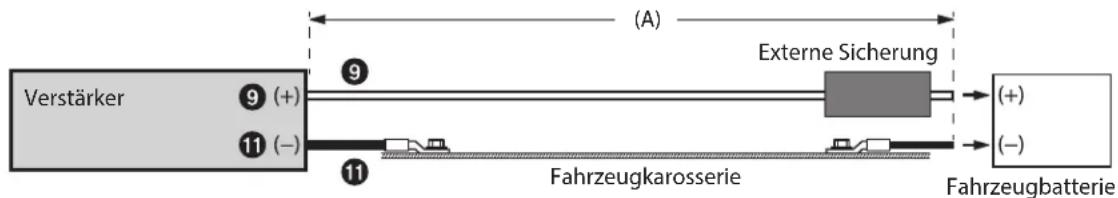

2 Bringen Sie unbedingt eine externe Sicherung (z. B. Sicherungsblock, Trennschalter) am Batteriekabel an, und darüber möglichst nahe am Pluspol (+) der Batterie. Bringen Sie eine externe Sicherung mit derselben oder einer etwas hohenen Kapazität als die Summe der Sicherungskapazitäten am Veränderer an. Näheres zur Sicherungsstarke这点es Geräts finden Sie unter „Batteriekabel (9)“ (Seite 5).
3 Verbinden Sie alle Geräte mit demselben Massepunkt und halten Sie die Kabel damit so kurz wie möglich.
4 Verwenden Sie eine bereits installierte Schraube, um das Massekabel fest anzuschreiben.

Zur Vermeidung von Störeinstreuungen

• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nachsten Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlusskabel soweit wie möglich entfernt von anderen Kabeln.
• Schlieben Sie das Massekabel an einer blanken Metallstelle der Fahrzeugkarosserie an, der eine ausreichend groBe Kontaktflacbeiet (entfern Sie Farbe,Verunreinigungen oder Fett,falls notig).
• Falls Sie einen als Sonderzubehrer erhaltenen Gerauschfilter installieren, schlieben Sie ihn so weit wie möglich von diesen Gerät entfert an. Ihr Alpine-Handling führt verschiedene Gerauschfilter. Kontaktieren Sie ihn für weitere Informationen.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sichitte an ihren Alpine-Handler.

Stromversorgungsanschluss

Sicherung

HDA-M80/HDA-V90 30 A x 3

HDA-F60. 35 A x 2

SICHERUNGEN IMMER DURING SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN.

Andernfalls besteht Feuerergefahr oder die Gefahr eines elektrischen Schlages.

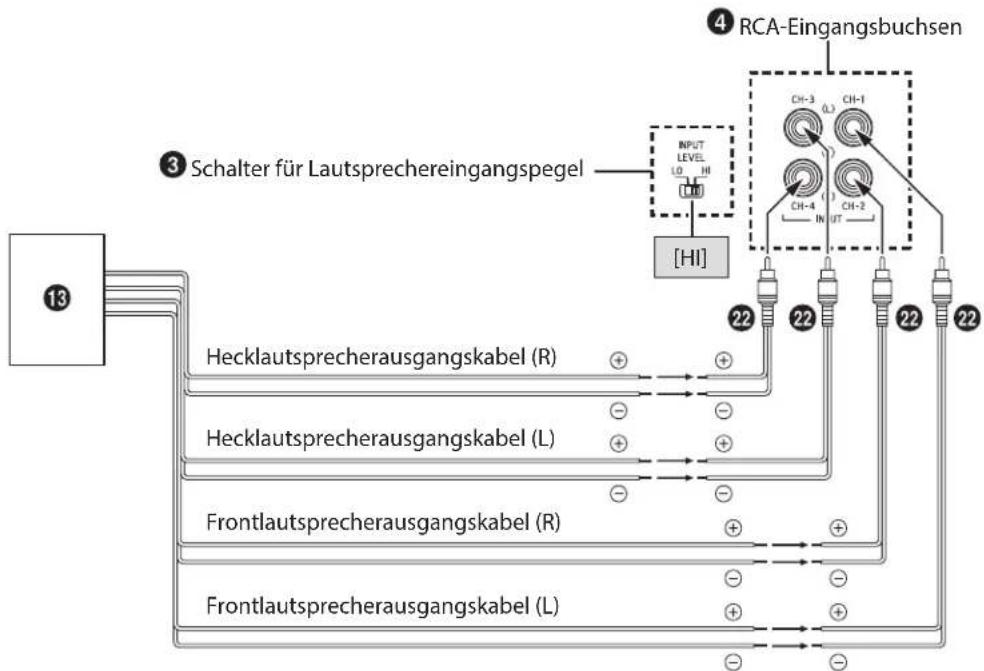

Schalter für Lautsprechereingangsgespel

Stellen Sie den Schalter gemäß dem Lautsprechereingangsmodus ein.

a) Bei einer

Lautsprechereingangsverbindung mit RCA-Verlängerungskabeln (separat erhältlich) stellen Sie den Schalter auf „LO".

b) Bei einer

Lautsprechereingangsverbindung mit RCA-Lautsprecheradapterkabeln (separat erhältlich) stellen Sie den Schalter auf "HI".

4 RCA-Eingangsbuchsen

Verbinden Sie diese Buchsen mittels RCA-Kabeln mit dem RCA-Ausgang Ihres Hauptgerätes. Benutzen Sie für den Anschluss RCA-Veränderungskabel oder RCA-Lautsprecheradapterkabel (separatehaltlich). Achten Sie auf die richtigen Kanalanschlüsse: links an links und rechts an rechts.

Vor-Ausgangsbuchsen (nur HDA-M80)

An diesen Buchsen wird ein Signal mit Line-Pegel ausgegeben. Sie bieten einen idealen Ausgang für den Betrieb eines zweiten Subwoofer-Verstärkers. Diese Ausgang bedient die volle Bandbreite und ist nicht vom Übergang betroffen.

Bass-Fernbedienung (optional)

Schlieben Sie die Bass-Fernbedienung RUX-KNOB oder RUX-KNOB.2 (separatehaldlich) an, um die Einstellung des Ausgangspegels fernzusteuern. These Einstellung soll nicht die Einstellung eines angemessenen Verstärkungspegels zwischen Veränderer und Hauptgerät ersetzen.

• Der HDA-F60 Unterstützung nur die RUX-KNOB.2.

7 Lautsprecherausgabe

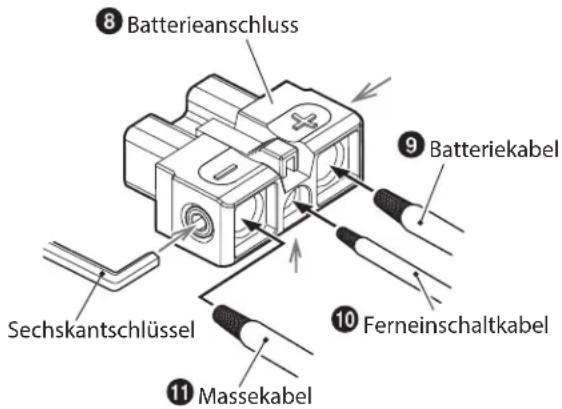

Batterieanschluss

Nehmen Sie hier die Verbindungen für Batterie-, Ferneinschalt- und Massekabel vor (wie in der Abbildung zu sehen).

Stecken Sie den Stecker in den Anschluss 1.

• Einzelheiten zum Anschlieben finden Sie unter Vorsicht bei Drahtanschlüssen" (Seite 6).

Batteriekabel (separat erhältlich)

Bringen Sie unbedingt eine externe Sicherung (z. B. Sicherungsblock, Trennschalter) am Batteriekabel an, undzarwoglichstnahe am Pluspol (+) der Batterie.Mit dieser Sicherung wird die Elektronik des Fahrzeugs bei einem Kurzschluss geschutzt.In der Auflistung unten finden Sie Angaben zum geeigneten Sicherungswert: HDA-M80/HDA-V90.Sicherung mit 90 Ampere HDA-F60.Sicherung mit 70 Ampere

• Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument, Vorsicht beim Anschluss von Stromversorgungskabeln und unter, Vorsicht bei Stromversorgungskabeln (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

10 Ferneinschaltkabel (separatehaldlich)

Verbinden Sie these Kabel mit dem Ferneinschaltkabel (positiv gesteuert, nur (+) 12 V) des Hauptgerats. Wenn kein Ferneinschaltkabel zur Verfügung steht,finden Sie im Abschnitt "ANSCHLUSS-CHECKLISTE" auf Seite 7 Informationen zu einer alternative Methode.

• Wenn Sie die Lautsprecherausgangskabel des Hauptgerats über ein RCA-Lautsprecheradapterkabel (separatehaltlich) mit thisem Gerat verbinden, brauchen Sie das Ferneinschaltkabel dank der Funktion "FERNBEDIENUNGSERKENNUNG" these Gerats nicht anzuschlieben. Allerdings hat die Funktion "FERNBEDIENUNGSERKENNUNG" bei manchen angeschlossenen Signalquellen keine Wirkung. Schlieben Sie das Ferneinschaltkabel in einem solchen Fall an ein Eingangsstromversorgungskabel (Zubehorstrom) an der Zubehorposition ACC an.

1 Massekabel (separatehaltlich)

Schlieben Sie这点es Kabel an eine saubere, alanke Metallstelle der Fahrzeugkarosserie an. Uberprüfen Sie, dass es sich bei dem ausgewählten Punkt tatsächlich um eine erchte Masse handelt, indem Sie die Verbindung zwischen dem entsprechenden Punkt und der negativen (-) Klemme der Autobatterie prufen. Erden Sie alle Audiogeräte an derselben Stelle der Karosserie, um Masseschleifen zu verhindern, und halten Sie die Kabel damit so kurz wie möglich.

• Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln" und unter „Vorsicht bei Stromversorgungskabeln" (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

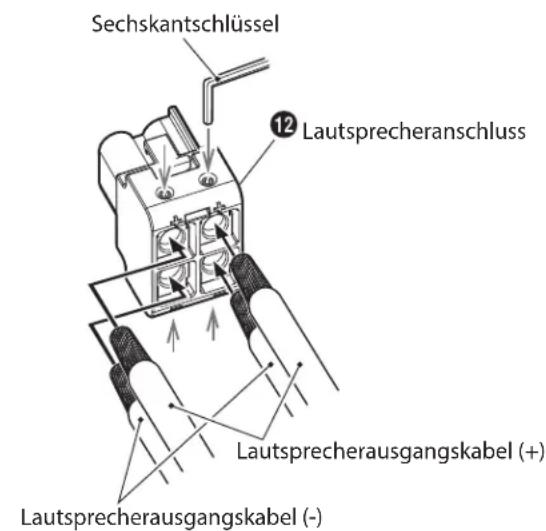

Lautsprecheranschluss

Schlieben Sie die Laufsprecherausgangskabel (+)/(-) am Laufsprecheranschluss an.
Steen den Stecker in den Anschluss 7.

• Einzelheiten zum Anschlieben finden Sie unter "Vorsicht bei Drahtanschlüssen" (Seite 6). Beachten Sie unbedingt die richtigen Laufsprecherverbindungen und die Polarität hinsichtlich der anderen Laufsprecher im System. Schlieben Sie den positiven Ausgang an den positiven Laufsprecheranschluss und den negativen an den negativen an.

Informationen zu Subwoofer-Ein-/Ausgangen (nur HDA-M80/HDA-V90)

• Der Eingang ist stereo, aber die Ausgabe erfolgt monaural.
• Bei manchen Installationen wird mit einer Umkehrung der Subwoofer-Polarität (Tauschen der positiven und negativen Verbindungen zum Subwoofer) eine optimale Bassleistung erzielt.

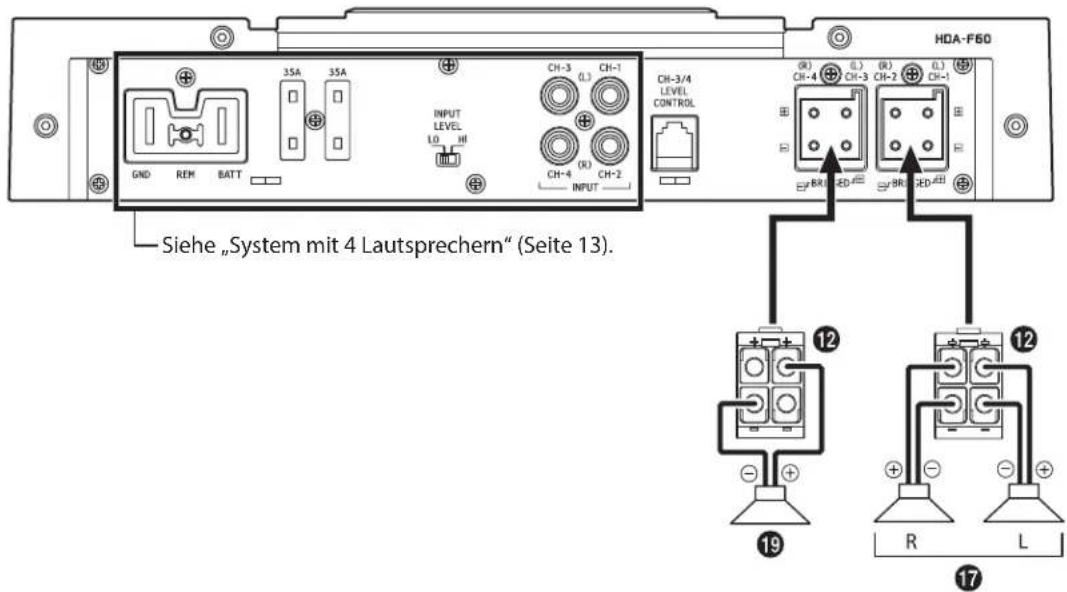

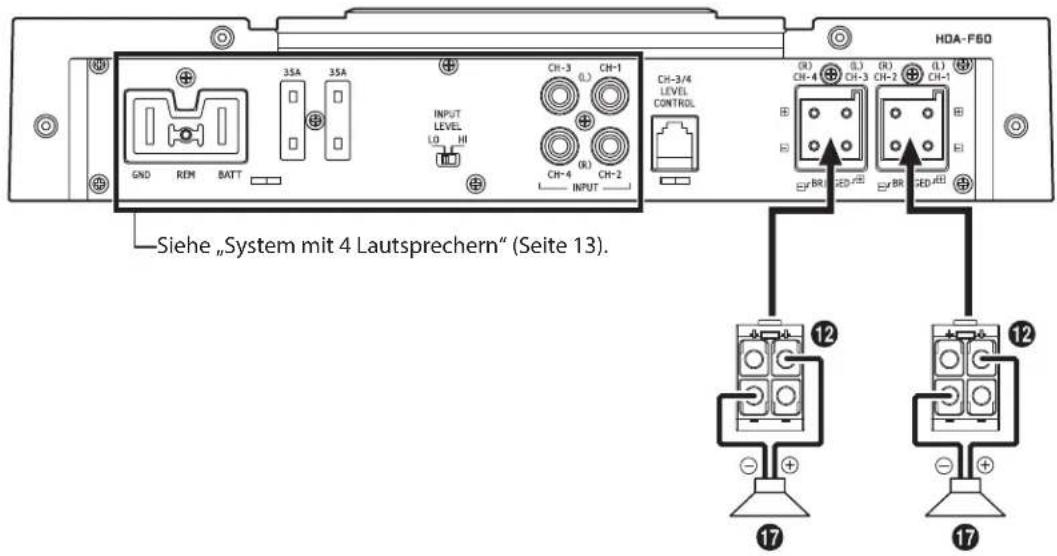

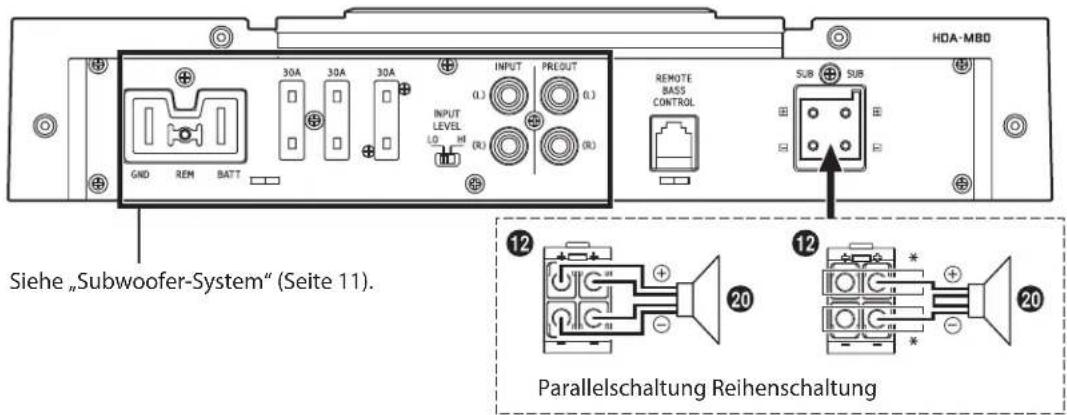

Hinweis zu gebrücken Anschlüssen

Schlieben Sie im Überbrückungsmodus die linke positive Klemme an die positive Klemme des Laufsprechers und die rechte negative Klemme an die negative Klemme des Laufsprechers an. Verbinden Sie nicht den linken und rechten Kanal über ein gemeinsames Verbindungskabel mit den (-)-Laufsprecheranschlüssen.

HINWEIS:

• Schlieben Sie auf keinen Fall den (-)-Lautsprecheranschluss an die Fahrzeugkarosserie an.

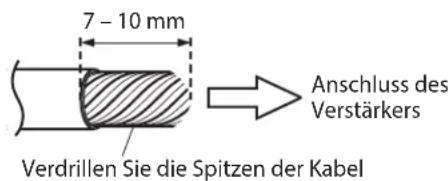

Vorsicht bei Drahtanschlüssen

Verwenden Sie die mitgelieferten Schrauben, um den Anschluss zu vereinfachen, wenn Sie Kabel von Drittanbietern verwenden (Stromversorgungskabel). Beachten Sie sich für das richtige Verfahren die unter stehende Beschreibung. Wenden Sie sich an ihren Handler, wenn Sie Zweifel bezüglich des Anschlusses haben.

1. Prufen Sie den Leitungsquerschnitt.

2. Schlagen Sie den geeigneten Leitungsquerschnitt im mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln" und unter „Vorsicht bei Stromversorgungskabeln" (Seite 18) nach und verwenden Sie ein Kabel mit dem passenden Querschnitt.

3. Wenn Ihnen der Leitungsquerschnitt unbekannt ist, Fragen Sieitte ihren Handler.

4. Entfernen Sie 7 - 10 mm der Isolation von den Enden der Kabel.

HINWEISE:

• Ist die Länge des freigelegten Drahtes zu kurz, wird ein schlechter Anschluss die Folge sein, was eine Betriebsstörung oder Tonunterbrechung verursichen kann.

• Ist andererseits die Länge zu lang, kann ein elektrischer Kurzschluss die Folge sein.

• Ziehen Sie die Sechskantschraube mit dem Sechskantschlüssel (groß oder Klein) (mitgeliefert) an, um das Kabel sicher zu befestigen.

Bevor dieser Anschluss durchgefuhrt wird, benutzen Sie isolierenden Schrumpfschlauch, um freigelegten Draht, der über den Anschluss Herausragt, abzudecken.

HINWEISE:

• Verwenden Sie unbedingt die am Batterie- oder Lautspricheranschluss angebrachte Sechskantschraube.
• Schlieben Sie zur Sicherheit die Batteriekabel immer zum Schluss an.
• Um die Trennung der Kabel oder das Herunterfallen des Gerätes zu verhindern, benutzen Sie nicht die Verkabelung, um das Gerät zu,tragen.

ANSCHLUSS-CHECKLISTE

Bitte überprüfen Sie Ihr Hauptgerät auf die nachfolgend aufgeführten Bedingungen:

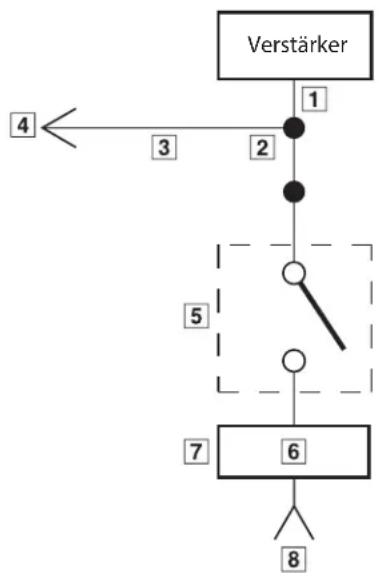

Ferneinschaltkabel

a. Das Hauptgerät besitzt weder ein Ferneinschaltnoch ein Motorantennenkabel.
b. Das Motorantennenkabel des Hauptgeräts ist nur bei eingeschalteten Radio aktiv (im Kassetten- oder CD-Modus ausgeschaltet).
c. Das Motorantennenkabel des Hauptgerats ist ein (+) 5-V-Ausgang (Logical Level), ist negativ gesteuert (Masse) oder Unterstützung bei Anschluss an weitere Geräte zusätzlich zur Motorantenne des Fahrzeugs keine (+) 12 V.

Wenn eine der oben genannten Bedingungen zutrifft, mussen Sie das Ferneinschaltkabel des HDA-M80/HDA-F60/HDA-V90 an eine geschaltete Stromquelle (Zündung) des Fahrzeugs anschließen. Bringen Sie unbedingt möglichst nahe an dieser Verzweigung eine 3-A-Sicherung an. Bei dieser Anschlussmethode ist der HDA-M80/HDA-F60/HDA-V90 so lange eingescheltet, wie die Zündung des Fahrzeugs eingescheltet ist.

Ist dies nicht erwünscht, kann ein SPST-Schalter (Single Pole, Single Throw) zusammenzich zur oben erwähnten 3-A-Sicherung inline am Einsatzkabel des HDA-M80/HDA-F60/HDA-V90 angebracht werden. Mit thisem Schalter wird der HDA-M80/HDA-F60/HDA-V90 dann eingeschaltet (und ausgeschaltet). Der Schalter muss daher so angebracht werden, dass der Fahrerihn betätigten kann. Stellen Sie sicher, dass der Schalter ausgeschaltet wird, wenn der Motor des Fahrzeugs nicht lauft. Andernfalls bleibt der Veränderer eingeschaltet und entzieht der Batterie Strom.

1 BlauweiEs Kabel
2 Motorantenne
3Ferneinschaltkabel
4 Zu den Ferneinschaltkabeln der anderen Komponenten von Alpine
SPST-Schalter (optional)
[6] Sicherung (3-A)
So nah wie möglich an der Zündung
8 Zündung

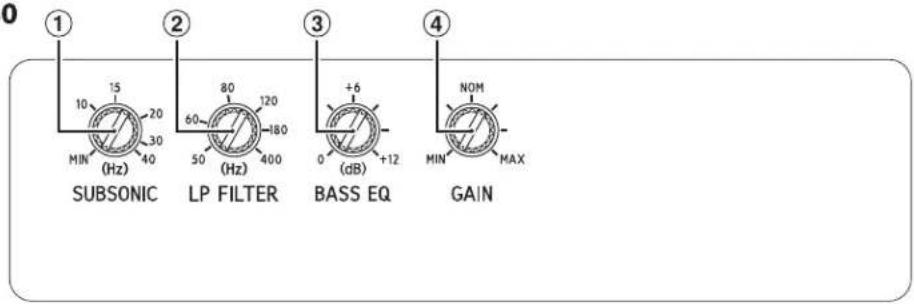

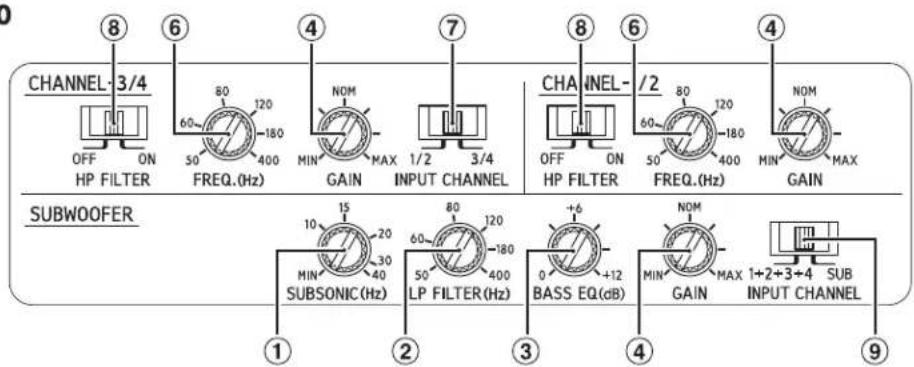

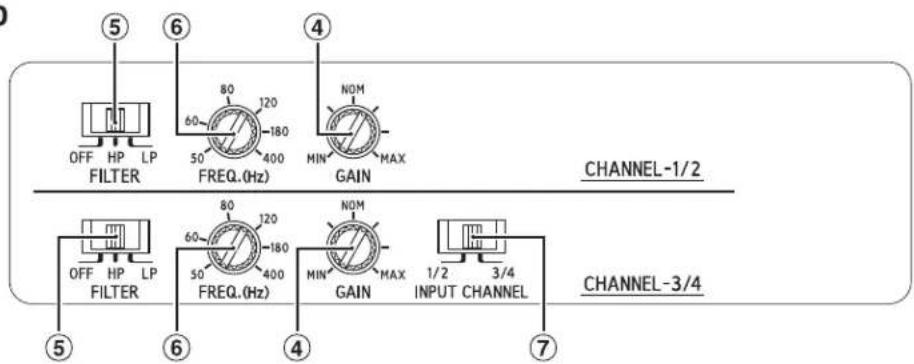

SCHALTEREINSTELLUNG

• Bevor Sie einen Wahlschalter betätigten, schalten Sie das Gerät aus und setzen Sie einen klinen Schraubenzieher o. Ä. senkrecht zum Schalter an.
• Um das obere innere Feld zu verwenden, entfernen Sie die obere Abdeckung. Informationen finden Sie unter „ENTFERNEN DER OBEREN ABDECKUNG" (Seite 3).

HDA-M80

HDA-F60

HDA-V90

① Subsonic-Filter (nur HDA-M80/HDA-V90)

Der Subsonic-Filter entfertn besonders tiefe Frequenzen aus dem Eingangssignal, bevordies verstärkt wird.

Dafür gibt es mehrere gute Grunde:

Zum Schutz von Lautsprechn, die zu Klein sind oder keine besonders tiefen Frenzen reproduzieren können.
Zum Minimieren der Leistungsverschwendung fur die Reproduktion von nicht horbaren Tonen.
Zum Schutz von Subwoofern in belufteten Gehausen vor übermaiger Beanspruchung unter der Abstimmfrequency.

② Einstellknopf fur Übergangsfrequency (LP FILTER) (nur HDA-M80/HDA-V90)

Mit thisem Knopf können Sie die Übergangsfrequency auf einen Wert zwischen 50 und 400Hz einstehen.

③ Einstellknopf fur Bass-EQ (nur HDA-M80/HDA-V90)

Verständen Sie die 50-Hz-Basse um bis zu +12 dB, um das Ansprechverhalten der Basse zu verbessern.

④ Einstellregler fur Eingangsverstärkung Stellen Sie die Eingangsverstärkung des HDA-M80/HDA-F60/HDA-V90 auf die Minimalposition. Erhöhen Sie bei der Verwendung einer dynamischen CD als Quelle die Lautstärke des Radios, bis die Ausgabe verzerrt ist. Reduzieren Sie anschließend die Lautstärke um einen Schritt (oder bis die Ausgabe nicht länger verzerrt ist). Erhöhen Sie nun die Leistungsverstärkung des Verständkers, bis die Tonausgabe der Laatsprecher verzerrt ist. Reduzieren Sie die Leistungsverstärkung leicht, so dass die Tonausgabe nicht länger verzerrt ist, damit Sie eine optimale Einstellung der Leistungsverstärkung erzielen.

5 Wahlschalter fur Frequenzweiche (nur HDA-F60)

a) Stellen Sie den Schalter auf "OFF", wenn mit dem Veränder Breitbandlautsprecher angesteuert werden oder wenn eine externe elektronische Frequenzweiche verwendet wird. Die volle Frequenzbandbreite wird ohne Dämpfung hoher oder niedriger Frequenzen an die Lautsprecher ausgegeben.

b) Auf "HP" stellen, wenn die Endstufe für ein Hochtöner/Mitteltöner-System verwendet wird. Die Frequenzen unter dem Übergangspunkt werden mit 12 dB/Oktave gedämpft.

HINWEIS:

• In thisem Fall wird der maximale Bass-EQ-Verstärkungspegel verringert.

c) Auf "LP" stellen, wenn die Endstufe für einen Subwoofer verwendet wird. Die Frenzen über dem Übergangspunkt werden mit 12 dB/Oktave gedämpft.

⑥ Einstellknopf fur Übergangsfrequenz (nur HDA-F60/HDA-V90)

Mit diesen Knopf können Sie die Übergangsfrequency auf einen Wert zwischen 50 und 400Hz einstehen.

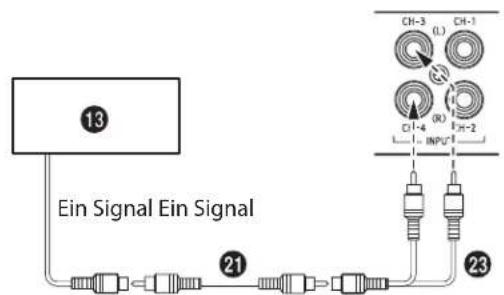

⑦ Eingangskanalwahlschalter (CHANNEL-3/4) (nur HDA-F60/HDA-V90)

a) Mit diesen Schalter konnen Sie den 2-Kanal- oder 4-Kanal-Eingangsmodus auswahlen. Wenn Sie den Schalter auf 1 / 2 stellen, wird das Signal von CH-1/2 kopiert und an CH-3/4 übertragen und Sie brauchen keine Y-Adapter.

b) Wenn Sie den Schalter auf 3 / 4 stellen, bleiben die beiden Eingänge CH-1/2 und CH-3/4 getrennt voneinander. Für diesen Modus ist eine 4-kanalige Signalquelle erforderlich.

Wahlschalter für Freqenzweiche (nur HDA-V90)

a) Stellen Sie den Schalter auf "OFF", wenn mit dem Veränderungen fest werden oder wenn eine externe elektronische Frequenzwerte verwendet wird. Die volte Frequenzbandbreite wird ohne Dämpfung hoher oder niedriger Frequenzen an die Laatsprecher ausgegeben.
b) Stellen Sie den Schalter auf "ON", wenn die Endstufe für ein Hochtöner/Mitteltöner-System verwendet wird. Die Frenzen unter dem Übergangspunkt werden mit 12 dB/Oktave gedämpft.

HINWEIS:

• In thisem Fall wird der maximale Bass-EQ-Verstärkungspegel verringert.

Eingangskanalwahlschalter (SUBWOOFER) (nur HDA-V90)

a) Wenn dieser Schalter auf der Position 1 + 2 + 3 + 4 steht, werden alle Signale gemischt uber den Subwoofer ausgegeben. Mit dieser Einstellung werden Signale an den Subwoofer-Kanal geleitet, wenn nur ein 4-Kanal-Eingang zur Verfugung steht.

b) Wenn dieser Schalter auf "SUB" gestellt wird, werden die an SUB eingehenden Signale an den Subwoofer des HDA-V90 weitergeleitet.

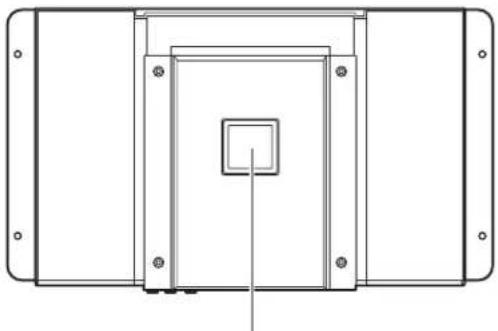

Hinweis zur Betriebsanzeige

Betriebsanzeige

Leuchtet, wenn die Stromzufuhr eingeschaltet ist.

Leuchtet nicht, wenn die Stromzufuhr ausgeschaltet ist.

Anzeigefarbe Status	Abhilfe
Blau Schaltkreis des Verstärkers arbeitet normal.
Rot (blink)	Die Betriebstemperatur ist hoch.	Reduzieren Sie die Lautstärke des Hauptgeräts (Eingangssignal). Bringen Sie die Temperatur in der Fahrgastelle bzw. im Kofferraum auf einen normalen Wert. Die Anzeige leuchtet danach blau.
Rot Störung in der	Verstärkerschaltung. Es ist ein Kurzschluss aufgetreten oder der Versorgungsstrom ist zu stark.	Schalten Sie die Stromversorgung aus und beseitigen Sie die Störung. Schalten Sie das Gerät dann wieder ein und vergewissern Sie sich, dass die Anzeige wieder blau leuchtet. Sollte sie weiterhin rot leuchten, schalten Sie das Gerät aus und wenden sich an ihren Fachhändler.
	Die Betriebstemperatur ist zu hoch.	Senken Sie die Temperatur im Inneren des Fahrzeugs auf ein normales Niveau. Die Anzeige leuchtet danach blau.
	Zu hohe Versorgungsspannung.	Bringen Sie die Versorgungsspannung auf einen normalen Wert. Die Anzeige leuchtet danach blau.

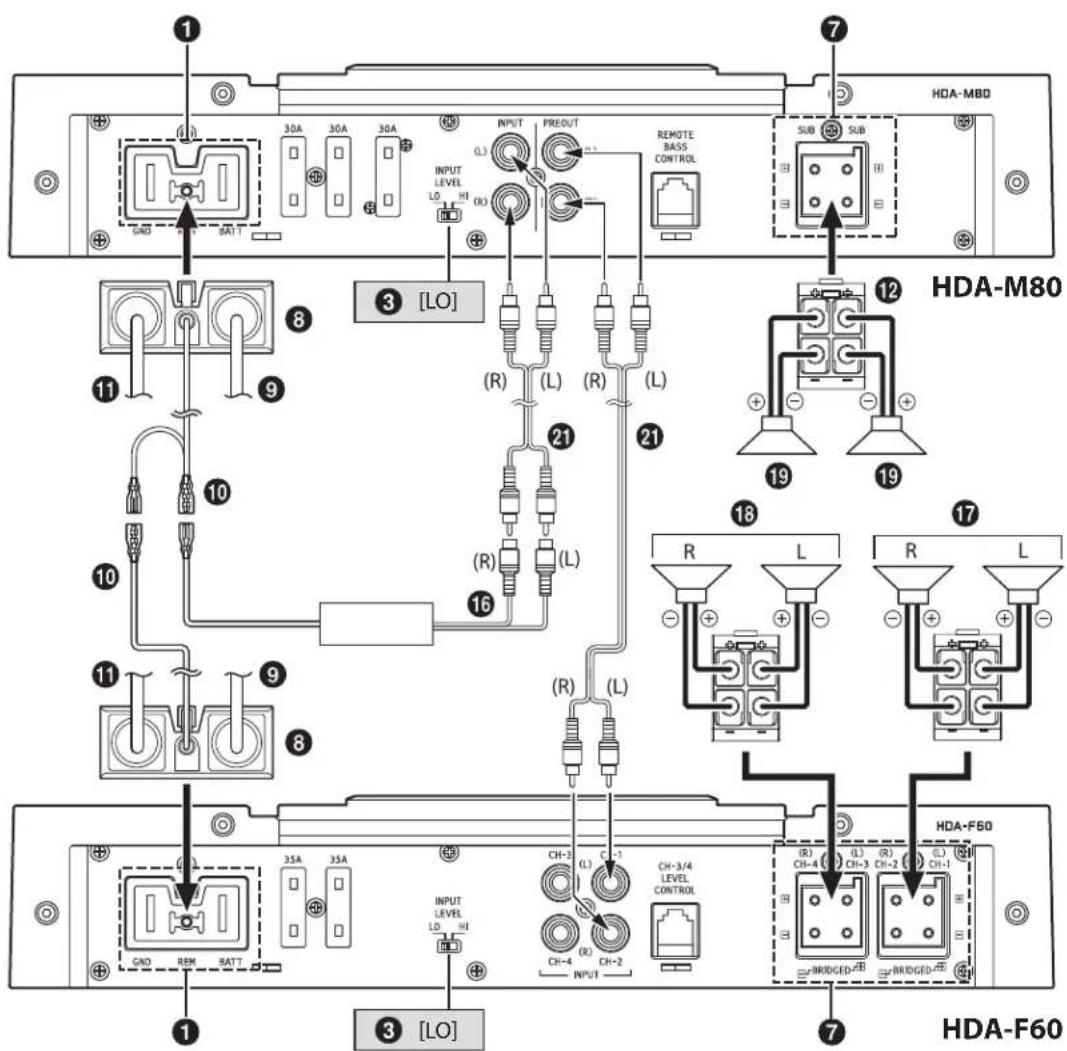

SYSTEMDIAGRAMME

Überprüfen Sie vor dem Herstellen von Anschlüssen die Gesamtsumme der Impedanz der an das Geränt agenschlossenen Lautsprecher. Wenden Sie sich bei Fragen an den nachsten Alpine-Handler.

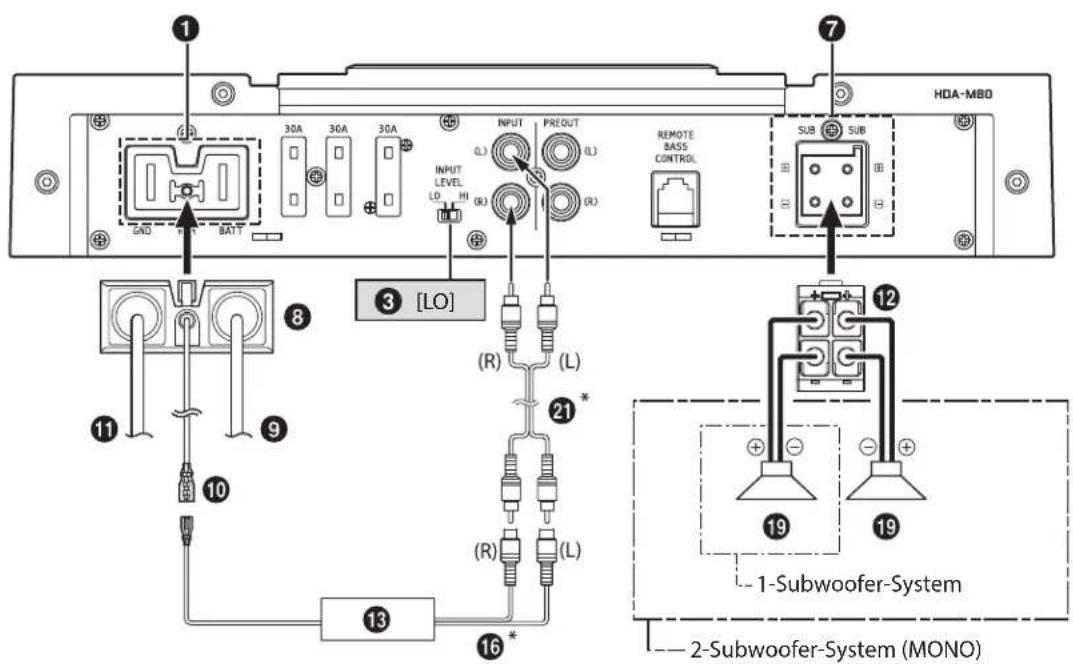

Grundlegendes Anschlussdiagramm für den HDA-M80

13 Hauptgerät usw.
Ausgang vorne
Ausgang hinten
16 Subwooferausgang
17 Frontlautsprecher
16 Hecklautsprecher

19 Subwoofer
20 Subwoofer mit Doppelschwingspule
RCA-Verlägerungskabel (separatehaldlich)
22 RCA-Lautsprecheradapterkabel (separat erhältlich)
Y-Adapter (separateheltlich)

Subwoofer-System

* Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine RCA-Veränderungskabel (2) verwendet werden können, können Sie das RCA-Lautsprecheradapterkabel (2) (separatehaldlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter „Hinweis zum Anschluss an das System mit Lautsprechereingangsgespel" (Seite 17).

System mit Subwoofer mit Doppelschwingspule

• Im Fall einer Reihenschaltung kann der Zuleitungsdraht des Subwooferers mit Doppelschwingspule (10) einen der Anschlüsse (+)/(-) am Lautsprecheranschluss (12) angeschlossen werden.

System mit mehreren Monoverständern (Anschlussbeispel mit HDA-F60)

• Einzelheiten zum Eingangskanalwahlschalter (7) des HDA-F60 finden Sie unter „Grundlegendes Anschlussdiagramm für den HDA-F60" (Seite 13).

Grundlegendes Anschlussdiagramm für den HDA-F60

Hauptgerat usw.
Ausgang vorne
15 Ausgang hinten
16 Subwooferausgang
17 Frontlautsprecher
18 Hecklautsprecher

19 Subwoofer
20 Subwoofer mit Doppelschwingspule
21 RCA-Verlägerungskabel (separatehaldlich)
22 RCA-Lautsprecheradapterkabel (separat erhältlich)
Y-Adapter (separatehaltlich)

Stellen Sie beim HDA-F60 den Eingangskanalwahlschalter (7) je nach der Anzahl der Kanäle am Lautsprechereingang ein.

	4-Kanal-Eingang: [1] [2]	[1]
⑦	[3/4]1/23/4INPUT CHANNEL	[1/2]1/23/4INPUT CHANNEL

System mit 4 Laufsprechern

• Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine RCA-Veränderungskabel (21) verwendet werden konnen, konnen Sie das RCA-Lautsprecheradapterkabel (22) (separatehlich) verwenden. Einzelheiten zum Vornehmen von Anschlüssen finden Sie unter „Hinweis zum Anschluss an das System mit Lautsprechereingangsgespel" (Seite 17).

System mit 2 Lautsprechern + 1 Subwoofer (gebrückte Anschlüsse)

System mit 2 Laufsprechern (gebrachte Anschlüsse)

Grundlegendes Anschlussdiagramm für den HDA-V90

Hauptgerat usw.
Ausgang vorne
15 Ausgang hinter
16 Subwooferausgang
17 Frontlautsprecher
16 Hecklautsprecher

19 Subwoofer
20 Subwoofer mit Doppelschwingspule
21 RCA-Verlägerungskabel (separat erhältlich)
22 RCA-Lautsprecheradapterkabel (separat erhältlich)
Y-Adapter (separatehaltlich)

Stellen Sie beim HDA-V90 den Eingangskanalwahlschalter (7)/(9) je nach der Anzahl der Kanäle am Lautsprechereingang ein.

	5-Kanal-Eingang: 1415-10Eingang: 2-Kanal-Eing14g15		14
7	[3/4] [1/2]1/2 3/4INPUT CHANNEL		1/2 3/4INPUT CHANNEL
9	[SUB]1+2+3+4 SUBINPUT CHANNEL	[1+2+3+4]1+2+3+4 SUBINPUT CHANNEL

System mit 4 Lautsprechern + Subwoofer

• Wenn das angeschlossene Hauptgerät nicht über einen Lautsprecherausgang verfügt und keine RCA-Veränderungskabel (2) verwendet werden konnen, konnen Sie das RCA-Lautsprecheradapterkabel (2) (separatehältlich) verwenden. Einzelheiten zum Vornehmen von Anschüssen finden Sie unter „Hinweis zum Anschluss an das System mit Lautsprechereingangsgspiegel" (Seite 17).

System mit 4 Lautsprechern + Subwoofer mit Doppelschwingspule

• Im Fall einer Reihenschaltung kann der Zuleitungsdraht des Subwooferers mit Doppelschwingspule (10) einen der Anschlüsse (+)/(-) am Lautsprecheranschluss (12) angeschlossen werden.

System mit 2 Lautsprechn + 2 Subwoofern (MONO) (gebrückte Anschlüsse)

■ Hinweis zum Anschluss an das System mit Lautsprechereingangsgespelg

Beim Anschluss über ein RCA-Lautsprecheradapterkabel (2) (separatehaltlich) stellen Sie den Schalter fur Lautsprachereingangsgespel (3) auf "HI".

Beispiel: HDA-F60

• Verwechseln Sie nicht das Laufsprecherausgangskabel am an这点 Gerät angeschlossenen Hauptgerät. Frontlautsprecherausgang (L)/(R) an CH1/CH2, Hecklautsprecherausgang (L)/(R) an CH3/CH4
  Zum Einrichten des Systems mit Laufsprechereingangsgespel brauchen Sie das Ferneinschaltkabel dank der Funktion „FERNBEDIENUNGSERKENNUNG"这点es Produkte nicht anzuschreiben. Allerdings hat die Funktion „FERNBEDIENUNGSERKENNUNG" bei manchen angeschlossenen Signalquellen keine Wirkung. Schlieben Sie das Ferneinschaltkabel in einem solchen Fall an ein Eingangsstromversorgungskabel (Zubehorstrom) an der Zubehörposition ACC an.

Wichtige Tipps zur Brückung eines Verständerkers

Der Ausgabeton ist zu leise, wenn nur ein Kanaleingang verwendet wird. Der Y-Adapter is nicht erforderlich, wenn beide Eingänge des Brückenvermösters über einen Stereo-/Mono-Line-Ausgang angesteuert werden.

Ordnungsgemäß Anschluss

Nicht ordnungsgemäß Anschluss

■ Vorsicht bei Stromversorgungskabeln

Wahlen Sie den Leitungsquerschnitt je nach der Gesamtsicherungsstärke des einzubauenden Verständers und der Leitungslänge aus.

Den geeigneten Leitungsquerschnitt können Sie dem mitgelieferten Dokument „Vorsicht beim Anschluss von Stromversorgungskabeln" und dem folgenden Anschlussbeispel entnehmen.

Anschlussbeispel bei Einbau eines Verstärkers

• Wenn die Leitungslänge zwischen Veränderer und Fahrzeugbatterie 5 m beträgt Leitungsquerschnitt für (A): 21mm^2
• Stärke der externen Sicherung: größer oder gleich der Stärke der Verstärkersicherung HDA-M80/HDA-V90: größer oder gleich 90 A HDA-F60: größer oder gleich 70 A

Anschlussbeispel bei Einbau von zwei Verständern mit einer Sicherungsstärke von 90 A und einem Verständner mit 70 A

• Wenn die Leitungslänge zwischen den einzelnen Verstärkern und dem Verteilerblock 1 m beträgt Leitungsquerschnitt für (B): 21mm^2 (oder 8mm^2 )
• Wenn die Leitungslänge zwischen Verteilerblock und Fahrzeugbatterie 4 m beträgt Leitungsquerschnitt für (C): 53mm^2
• Stärke der externen Sicherung: größer oder gleich der Gesamtstärke der Sicherungen der eingebauten Veränderter 90A + 90A + 70A = größer oder gleich 250 A

HINWEIS:

• Wenn die Stromversorgungs- und Massekabel über 1 m lang sind oder wenn Sie mehr als einen Veränderungen anschreiben, sollen den einen Verteilerblock verwenden.

TECHNISCHE DATEN

HDA-M80

Leistung
Ausgangsleistung	Pro Kanal, Ref.: 4 Ω, 14,4 V 500 W RMS x 1
	Pro Kanal, Ref.: 2 Ω, 14,4 V 800 W RMS x 1
THD+N	Ref.: 10 W an 4 Ω ≤0,02%
	Ref.: Nennleistung an 4 Ω ≤0,07%
Signal-Rauschabstand	IHF A-wtd + AES-17Ref.: 1 W an 4 Ω	>83 dB
	IHF A-wtd + AES-17Ref.: Nennleistung an 4 Ω	>107 dB
Frequenzgang	+0/-3 dB, Ref.: 1 W an 4 Ω 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W an 4 Ω 10 Hz - 300 Hz
Dämpfungsfaktor Ref.: 10 W an 4 Ω bei 100 Hz >1.500
Kontrolle
Eingangsempfindlichkeit	RCA-EingangRef.: Nennleistung an 4 Ω	Hi: 0,4 - 10 VLo: 0,1 - 4,0 V
Frequenzweiche	Variabler HPF/LPF	LPF: 50 Hz - 400 Hz(-24 dB/Okt.)
	Variabler Subsonic	8 Hz - 40 Hz(-24 dB/Okt.)
Equalizer Bass-EQ (fc=50 Hz)		0 bis +12 dB(Variabel)
Fernsignalpegel* Lineare Dämpfung 0 bis -20 dB
Allgemeines
Eingangsimpedanz >10 kΩ
Vorverträkerausgang CH-1/2-Eingang, Durchleitung, geuffert max. 4 V
Abmessungen	Breite	291 mm
	Höhe	53,5 mm
	Tiefe	189,5 mm
Gewicht		3,7 kg

• RUX-KNOB oder RUX-KNOB.2 (optional) erforderlich.

HINWEIS:

• Änderungen an technischen Daten und Design ohne vorherige Ankündigung bleiben vorbehalten.

HDA-F60

Leistung
Ausgangsleistung	Pro Kanal, Ref.: 4 Ω, 14,4 V 100 W RMS x 4
	Pro Kanal, Ref.: 2 Ω, 14,4 V 150 W RMS x 4
	Gebrückt, Ref.: 4 Ω, 14,4 V	300 W RMS x 2
THD+N	Ref.: 10 W an 4 Ω ≤0,02%
	Ref.: Nennleistung an 4 Ω ≤0,07%
Signal-Rauschabstand	IHF A-wtd + AES-17Ref.: 1 W an 4 Ω	>87 dB
	IHF A-wtd + AES-17Ref.: Nennleistung an 4 Ω	>106 dB
Frequenzgang	+0/-3 dB, Ref.: 1 W an 4 Ω 10 Hz - 60 kHz
	+0/-1 dB, Ref.: 1 W an 4 Ω 15 Hz - 30 kHz
Dämpfungsfaktor Ref.: 10 W an 4 Ω bei 100 Hz > 500
Kontrolle
Eingangswahl	Eingangssignalkconfiguration währbarKonfiguration (2-Kanal-/4-Kanal-Eingang)	CH-3/4:CH-1/2 oder CH-3/4
Eingangsempfindlichkeit	RCA-EingangRef.: Nennleistung an 4 Ω	Hi: 0,5 - 10 VL0: 0,2 - 4,0 V
Frequenzweiche	Variabler HPF/LPF	50 Hz - 400 Hz(-12 dB/Okt.)
Fernsignalpegel* Lineare Dämpfung 0 bis -20 dB
Allgemeines
Eingangsimpedanz >10 kΩ
Abmessungen	Breite 291 mm
	Höhe 53,5 mm
	Tiefe 189,5 mm
Gewicht 3,8 kg

• RUX-KNOB.2 (optional) erforderlich.

HINWEISE:

• Änderungen an technischen Daten und Design ohne vorherige Ankündigung bleiben vorbehalten.
• Zur Wiedergabe hochauflosender Tonquellen mussen alle Audiosysteme aus Geräten bestehen, die hochauflosendes Audio unterstützen.

		CH-1/2/3/4 SUBWOOFER
Leistung
Ausgangsleistung	Pro Kanal, Ref.: 4 Ω, 14,4 V 75 W RMS	x 4 300 W RMS x 1
	Pro Kanal, Ref.: 2 Ω, 14,4 V 100 W RMS	x 4 500 W RMS x 1
	Gebrückt, Ref.: 4 Ω, 14,4 V 200 W RMS	x 2 -
THD+N	Ref.: 10 W an 4 Ω ≤0,02% ≤0,02%
	Ref.: Nennleistung an 4 Ω ≤0,07% ≤0,07%
Signal-Rauschabstand	IHF A-wtd + AES-17Ref.: 1 W an 4 Ω	>87 dB >80 dB
	IHF A-wtd + AES-17Ref.: Nennleistung an 4 Ω	>105 dB >104 dB
Frequenzgang	+0/-3 dB, Ref.: 1 W an 4 Ω 10 Hz - 60 kHz 8 Hz - 400 Hz
	+0/-1 dB, Ref.: 1 W an 4 Ω 15 Hz - 30 kHz 10 Hz - 300 Hz
Dämpfungsfaktor Ref.: 10 W an 4 Ω bei 100 Hz	>500	>1.000
Kontrolle
Eingangswahl	Eingangssignalkconfiguration wählbar (2-Kanal-/4-Kanal-/6-Kanal-Eingang)	CH-3/4: CH-1/2 oder CH-3/4	CH-1+2+3+4 oder SUBWOOFER
Eingangsempfindlichkeit	RCA-EingangRef.: Nennleistung an 4 Ω	Hi: 0,5 - 10 VLo: 0,2 - 4,0 V	Hi: 0,4 - 10 VLo: 0,1 - 4,0 V
Frequenzweiche	Variablen HPF/LPF	HPF: 50 Hz - 400 Hz(-12 dB/Okt.)	LPF: 50 Hz - 400 Hz(-24 dB/Okt.)
	Variablen Subsonic	-	8 Hz - 40 Hz(-24 dB/Okt.)
Equalizer	Bass-EQ (fc=50 Hz)	-	0 bis +12 dB(Variable)
Fernsignalpegel*	Lineare Dämpfung	-	0 bis -20 dB
Allgemeines
Eingangsimpedanz		>10 kΩ
Abmessungen	Breite	291 mm
	Höhe	53,5 mm
	Tiefe	189,5 mm
Gewicht		3,9 kg

• RUX-KNOB oder RUX-KNOB.2 (optional) erforderlich.

HINWEISE:

• Änderungen an technischen Daten und Design ohne vorherige Ankündigung bleiben vorbehalten.
• Zur Wiedergabe hochauflosender Tonquellen müssen alle Audiosysteme aus Geräten bestehen, die hochauflosendes Audio unterstützen.

TABLE DES MATIÈRES

AVERTISSEMENT. 1

SERVICE APRES-VENTE 2

ACCESSIONES 2

INSTALLATION 3

RETRAIT DU COUVERCLE SUPERIEUR 3

CONNEXIONS 4

LISTE DE VERIFICATION DES CONNXIONS 7

Grundläggande kopplingsschema für HDA-F60

Huvudenhet, etc.
14 Främe utsignal
15 Bakre utsignal
16 Subwoofer utsignal
17 Hogtalarefram
18 Hogtalare bak

19 Subwoofer
20 Subwoofer med dubbel talspole
21 RCA-kabel (säljs separat)
22 Hogtalar-RCA-converteringskabel (säljs separat)
23 Y-Adapter (säljs separat)

Andra valjarstellningen for ingangssignal gallande HDA-F60 (⑦) after hogtalaringangens antal kanaler.

	4-Channel-ingång: 12 channel-ingång:
7	[3/4]1/23/4INPUT CHANNEL	[1/2]1/23/4INPUT CHANNEL

Informationen zur Entsorgung von Elektro- und Elektronikgeräten und Batterien (anwendbar für Länder, die ein separates Sammelsystem übernommen haben)

Wenn Sie diesen Produkt entsorgen wollen, entsorgen Sie dies nicht über den normalen Hausmull. Es gibt ein separates Sammelsystem für gebrauchte elektronische Geräte in Einklang mit den Rechtsvorschriften, die eine angemessene Behandlung, Verwertung und Recycling erfordert. Kontaktieren Sie ihre lokale Behörde für Details bei der Suche nach einer Recycling-Anlage ihrer Höhe. Ordnungsgemäß Verwertung und Entsorgungträgt dazu bei, Ressourcen zu schonen und schädliche Auswirkungen auf unsere Gesundheit und die Umwelt zu verhinden.

FRANÇAIS
