MANUALE UTENTE HDA-F60 ALPINE

• ISTRUZIONI PER L’USO Si prega di leggere prima di utilizzare il attrezzatura.

SPECIFICHE ......................................................................... 19 AVVERTIMENTO Punti da osservare per un uso sicuro Leggere attentamente il manuale prima di utilizzare i componenti del sistema. Vi sono riportate istruzioni su come usare il sistema in modo efficiente e sicuro. Alpine non può essere ritenuta responsabile di eventuali problemi derivanti dalla mancata osservanza delle istruzioni riportate in questo manuale. AVVERTIMENTO Questo simbolo indica istruzioni importanti. La non osservan za di tali norme potrebbe causare gravi ferite o morte. NON EFFETTUARE ALCUNA OPERAZIONE CHE POSSA DISTOGLIERE L’ATTENZIONE DALLA GUIDA DEL VEICOLO.Qualsiasi operazione che necessita di attenzione prolungata deve essere effettuata solo dopo il completo arresto del veicolo. Arrestare sempre il veicolo in un luogo sicuro prima di effettuare queste operazioni. In caso contrario si potrebbero causare incidenti.TENERE IL VOLUME AD UN LIVELLO CHE PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE LA GUIDA.Livelli eccessivi di volume, in grado di coprire suoni quali le sirene dei mezzi di soccorso o segnali stradali di attenzione (ad esempio, passaggi a livello, ecc.), possono essere pericolosi e provocare incidenti. INOLTRE, L’ASCOLTO DI AUDIO AD ALTO VOLUME IN AUTO PUÒ PROVOCARE DANNI ALL’UDITO.NON SMONTARE O MODIFICARE.Tale azione potrebbe causare incidenti, incendi o scosse elettriche.UTILIZZARE IL PRODOTTO IN VEICOLI CON BATTERIA DA 12 V.Un utilizzo diverso da quello indicato potrebbe causare incendi, scosse elettriche o altri incidenti.USARE FUSIBILI DI RICAMBIO DELL’AMPERAGGIO CORRETTO.Altrimenti potrebbero derivarne incendi o scosse elettriche.NON BLOCCARE LE FESSURE O I PANNELLI DI IRRADIAZIONE.Bloccandoli si potrebbe causare un surriscaldamento interno dell’apparecchio che potrebbe dare luogo a incendi.ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.Altrimenti ne potrebbero derivarne incendi o danni al prodotto.UTILIZZARE SOLO IN VEICOLI CON TERRA NEGATIVA A 12 VOLT.(se non si è sicuri, controllare con il proprio rivenditore.) Diversamente si potrebbero causare incendi o altri danni.PRIMA DI ESEGUIRE I COLLEGAMENTI, SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO DELLA BATTERIA.Altrimenti potrebbero derivare scosse elettriche o altre lesioni dovute a cortocircuiti.EVITARE CHE I CAVI SI IMPIGLINO AGLI OGGETTI CIRCOSTANTI.Effettuare i collegamenti seguendo le istruzioni in modo che i cavi non interferiscano con la guida. I cavi o i fili che interferiscono o si impigliano in parti quali lo sterzo, la leva del cambio, i pedali, ecc. potrebbero essere pericolosi.NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI COLLEGAMENTI.Non eliminare mai le parti isolanti dei cavi per alimentare altri apparecchi. Diversamente la capacità di trasporto di corrente del cavo in questione viene superata causando incendi o scosse elettriche.NELL’EFFETTUARE I FORI, NON DANNEGGIARE I TUBI O I CAVI.Nell’effettuare i fori nel telaio per l’installazione, fare attenzione a non entrare in contatto, danneggiare o ostruire i tubi, i condotti della benzina, i serbatoi o i cavi elettrici. La non osservanza di queste precauzioni potrebbe causare incendi.2-IT PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON UTILIZZARE BULLONI O DADI DEI SISTEMI DI FRENATA O DI STERZO. Non utilizzare MAI bulloni o dadi dei sistemi di frenata e di sterzo (o di qualsiasi altro sistema di sicurezza), o dei serbatoi per eseguire l’installazione o per i collegamenti di terra. L’utilizzo di queste parti potrebbe inibire il controllo del veicolo e causare incendi o altro. TENERE LE PARTI PICCOLE QUALI LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI. Se ingeriti potrebbero causare gravi danni. In caso di ingerimento, consultare immediatamente un medico. ATTENZIONE Questo simbolo indica istruzioni importanti. La non osservan za di queste norme potrebbe causare ferite o provocare danni alle cose. INTERROMPERE IMMEDIATAMENTE L’USO IN CASO DI PROBLEMI. Diversamente si potrebbero causare danni alla persona o al prodotto. Per riparazioni, rivolgersi ad un rivenditore autorizzato Alpine o al più vicino centro di assistenza Alpine. I COLLEGAMENTI E L’INSTALLAZIONE DEVONO ESSERE EFFETTUATI DA PERSONALE QUALIFICATO. I collegamenti e l’installazione dell’apparecchio richiedono conoscenze tecniche ed esperienza particolari. Per ragioni di sicurezza, contattare sempre il rivenditore presso il quale è stato acquistato il prodotto per eseguire l’installazione.

UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E

INSTALLARLE IN MODO CORRETTO. Assicurarsi di utilizzare solo parti accessorie specificate. L’utilizzo di altri componenti potrebbe danneggiare l’apparecchio all’interno o determinare in un’installazione non corretta. I componenti potrebbero non rimanere collegati in modo saldo e provocare problemi di funzionamento o pericoli. SISTEMARE I CAVI IN MODO CHE NON VENGANO

PIEGATI O COMPRESSI DA PARTI METALLICHE

TAGLIENTI. Per evitare che vengano danneggiati o piegati, sistemare i cavi e i fili lontano da parti mobili (quali le guide dei sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti passare attraverso un foro metallico, utilizzare un anello di gomma per evitare che l’isolante dei cavi venga tagliato dal bordo metallico del foro.

NON INSTALLARE IN LUOGHI ECCESSIVAMENTE UMIDI

O POLVEROSI. Evitare di installare l’apparecchio in luoghi eccessivamente umidi o polverosi. La presenza di umidità o polvere all’interno del prodotto potrebbe causare problemi di funzionamento. SERVIZIO NUMERO DI SERIE: DATA DI INSTALLAZIONE: TECNICO DI INSTALLAZIONE: LUOGO DI ACQUISTO: Per i clienti europei Nel caso in cui sorgessero dei dubbi sulla garanzia, rivolgetevi al vostro rivenditore. Per clienti in altre nazioni NOTA IMPORTANTE I clienti che acquistano il prodotto a cui questa nota è allegata, e che lo acquistano in nazioni che non siano gli Stati Uniti d’America e il Canada, sono pregati di rivolgersi al fornitore per informazioni riguardo la garanzia. ACCESSORI

• Connettore della batteria ..............................................1

• Connettore dell’altoparlante HDA-M80 .........................................................................1 HDA-F60 ........................................................................... 2 HDA-V90 ..........................................................................3

• Chiave esagonale .....................................................1 SET3-IT INSTALLAZIONE A causa dell’uscita ad alta potenza dell’unità HDA-M80/HDA-F60/HDA-V90, quando l’amplificatore è in uso viene generata una grande quantità di calore. Per questo motivo, l’amplificatore deve essere montato in un luogo che permetterà una buona circolazione dell’aria, ad esempio all’interno del bagagliaio. Per luoghi di installazione alternativi, rivolgetevi al vostro rivenditore autorizzato della Alpine.

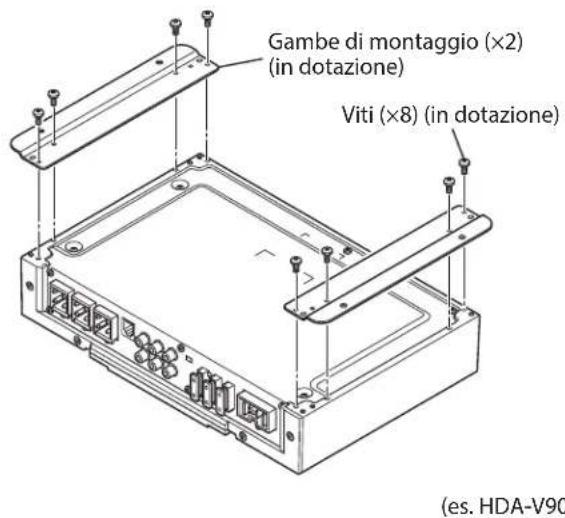

1. Fissare le gambe di montaggio alla parte

inferiore dell’amplificatore utilizzando 8 viti. Viti (×8) (in dotazione) Gambe di montaggio (×2) (in dotazione) (es. HDA-V90)

2. Assicuratevi che non ci siano oggetti dietro la

superficie, altrimenti questi oggetti potrebbero danneggiarsi quando trapanate i fori.

3. Trapanate i fori delle viti.

4. Posizionate l’unità HDA-M80/HDA-F60/HDA-V90

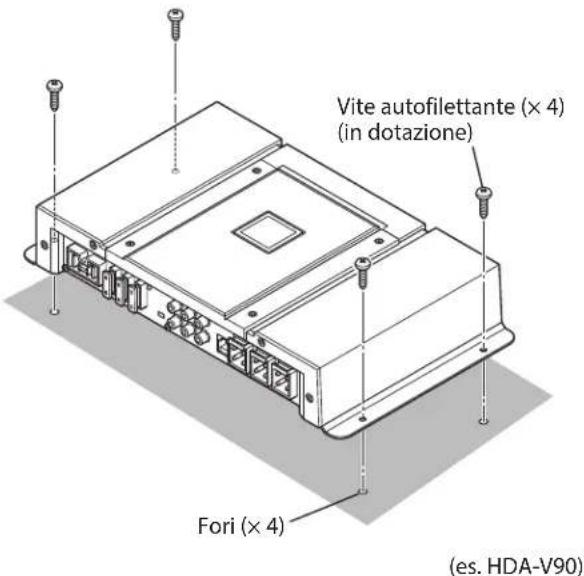

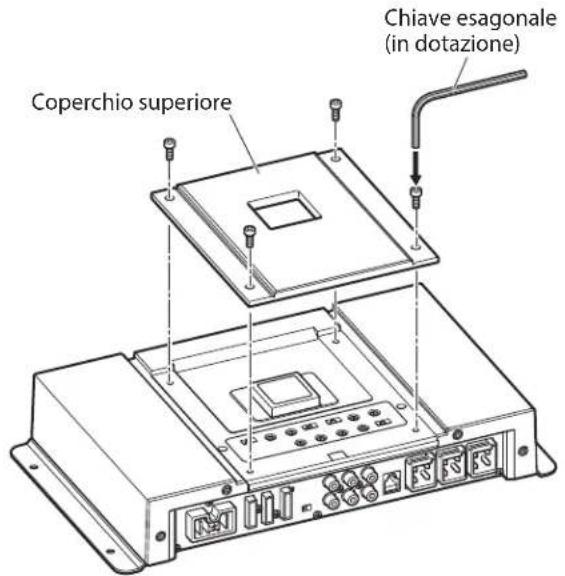

sopra i fori per viti e fissatela con 4 viti autofilettanti. Fori (× 4) Vite autofilettante (× 4) (in dotazione) (es. HDA-V90) RIMOZIONE DEL COPERCHIO SUPERIORE Per intervenire sul pannello interno superiore, rimuovere il coperchio superiore. Coperchio superiore Chiave esagonale (in dotazione) (es. HDA-V90)4-IT COLLEGAMENTI Prima di effettuare i collegamenti, assicuratevi di disattivare l’alimentazione di tutti i componenti audio. Batteria della vettura Telaio della vettura Fusibile esterno*

*1 Per informazioni sulle dimensioni dei cavi da utilizzare, consultate “Avvertenze sul collegamento dei cavi dell’alimentazione” nel documento in dotazione e “Avvertenze sui cavi dell’alimentazione” (pagina 18) e utilizzate il cavo della dimensione specificata. *2 Assicuratevi di aggiungere un fusibile esterno (ad es. un blocco fusibili o un interruttore automatico) al filo della batteria posizionandolo il più vicino possibile al morsetto positivo (+) della batteria. Aggiungete un fusibile esterno con una capacità uguale alla somma delle capacità dei fusibili dell’amplificatore, o leggermente superiore. Per informazioni sulla capacità dei fusibili di questa unità, consultate “Filo della batteria ( )” (pagina 5). *3 Collegate tutta l’apparecchiatura allo stesso punto di massa assicurandovi che la lunghezza del cavo sia il più corta possibile. *4 Per collegare saldamente il filo di massa, usate una vite già montata. Per evitare la penetrazione di disturbi esterni nel sistema audio

• Collocare l’unità e disporre i cavi ad almeno 10 cm di distanza dal cablaggio della vettura.

• Tenere i cavi elettrici della batteria il più lontano possibile dagli altri cavi.

• Collegare il cavo di massa saldamente ad un punto metallico scoperto (eliminare vernice o grasso, se necessario) del telaio della vettura.

• Se aggiungete un filtro antidisturbo opzionale, collegatelo il più lontano possibile dall’unità. Il vostro distributore Alpine dispone di vari filtri antidisturbo. Contattatelo per ulteriori informazioni.

• Il vostro rivenditore Alpine conosce le soluzioni migliori per evitare i disturbi. Rivolgetevi al vostro rivenditore per ulteriori informazioni.5-IT Morsetto di alimentazione Fusibile HDA-M80/HDA-V90 .........................................30 A x 3 HDA-F60...............................................................35 A x 2

USARE FUSIBILI DI RICAMBIO

DELL’AMPERAGGIO CORRETTO. Altrimenti potrebbero derivarne incendi o scosse elettriche. Interruttore del livello di ingresso altoparlanti Impostatelo in base alla modalità di ingresso degli altoparlanti. a) Quando effettuate il collegamento dell’ingresso dell’altoparlante con cavi di prolunga RCA (venduti separatamente), impostate “LO”. b) Quando effettuate il collegamento dell’ingresso dell’altoparlante con cavi di conversione altoparlante- RCA (venduti separatamente), impostate “HI”. Prese di ingresso RCA Collegate queste prese ai fili di uscita linea dell’unità principale usando cavi di prolunga RCA o di conversione altoparlante-RCA (venduti separatamente). Assicuratevi di rispettare i corretti collegamenti dei canali: sinistro a sinistro e destro a destro. Prese d’output di preamplificatori (solo HDA-M80) Tali prese garantiscono un’uscita del livello di linea. Si tratta di un output perfetto per l’amplificatore di un secondo subwoofer, completo e non condizionato dal crossover. Controllo dei bassi a distanza (opzionale) Collegate l’unità di controllo dei bassi a distanza RUX-KNOB o RUX-KNOB.2 (venduta separatamente) per regolare il livello dell’uscita a distanza. Questa operazione non sostituisce l’impostazione del livello di guadagno corretto tra l’amplificatore e l’unità principale.

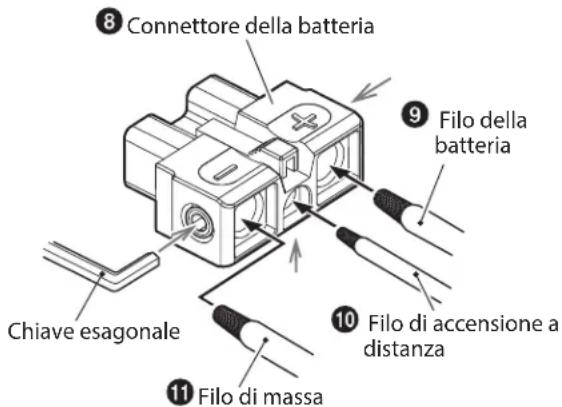

• L’unità HDA-F60 supporta solo RUX-KNOB.2. Morsetti di uscita dell’altoparlante Connettore della batteria Eseguite i collegamenti dei fili della batteria, dell’accensione a distanza e di massa al connettore della batteria (come illustrato). Inserite la spina nel morsetto

• Per informazioni dettagliate sui collegamenti, consultate “Precauzioni sui collegamenti dei fili” (pagina 6). Filo della batteria (venduto separatamente) Assicuratevi di aggiungere un fusibile esterno (ad es. un blocco fusibili o un interruttore automatico) al filo della batteria posizionandolo il più vicino possibile al morsetto positivo (+) della batteria. Il fusibile protegge l’impianto elettrico della vettura in caso di cortocircuito. I valori dei fusibili da utilizzare sono i seguenti: HDA-M80/HDA-V90 .........................Fusibile da 90 A HDA-F60...............................................Fusibile da 70 A

• Per informazioni sulle dimensioni dei cavi da utilizzare, consultate “Avvertenze sul collegamento dei cavi dell’alimentazione” nel documento in dotazione e “Avvertenze sui cavi dell’alimentazione” (pagina 18) e utilizzate il cavo della dimensione specificata. Filo di accensione a distanza (venduto separatamente) Collegate questo filo al filo di accensione a distanza (impulso positivo, (+) solo 12 V) dell’unità principale. Se il filo di accensione a distanza non è disponibile, consultate la sezione “ELENCO DEI COLLEGAMENTI” a pagina 7 per un metodo alternativo.

Quando si collegano i fili di uscita dell’altoparlante dell’unità principale a questa unità con un cavo di conversione altoparlante- RCA (venduto separatamente), non è necessario collegare il filo di accensione a distanza, poiché l’unità è dotata di funzione “RILEVAMENTO A DISTANZA”. Tuttavia, la funzione di “RILEVAMENTO A DISTANZA” potrebbe non funzione a seconda della sorgente del segnale collegata. In questo caso, collegate il filo di accensione a distanza a un cavo di alimentazione in ingresso (alimentazione accessoria) in posizione ACC. Filo di massa (venduto separatamente) Collegate questo filo in modo ben saldo su un punto metallico sullo telaio della vettura. Verificate che il punto selezionato sia adatto per una buona messa a terra controllando la continuità tra lo stesso punto e il morsetto negativo (–) della batteria del veicolo. Eseguite la messa a terra di tutti i componenti audio sullo stesso punto del telaio per evitare ritorni di terra assicurandovi contemporaneamente che la lunghezza del cavo sia il più corta possibile.

• Per informazioni sulle dimensioni dei cavi da utilizzare, consultate “Avvertenze sul collegamento dei cavi dell’alimentazione” nel documento in dotazione e “Avvertenze sui cavi dell’alimentazione” (pagina 18) e utilizzate il cavo della dimensione specificata. Connettore dell’altoparlante Effettuate i collegamenti (+)/(-) dei fili di uscita dell’altoparlante al connettore dell’altoparlante. Inserite la spina nel morsetto

• Per informazioni dettagliate sui collegamenti, consultate “Precauzioni sui collegamenti dei fili” (pagina 6). Assicuratevi di utilizzare i collegamenti dell’uscita dell’altoparlante e la polarità corretti in base agli altri altoparlanti presenti nel sistema. Collegate l’uscita positiva al morsetto positivo dell’altoparlante e la negativa a quello negativo.6-IT Informazioni sui morsetti di ingresso/uscita del subwoofer (solo HDA-M80/HDA-V90)

• L’ingresso è stereo ma l’uscita è monoaurale.

• Per ottimizzare le prestazioni dei bassi in alcune installazioni, potrebbe essere necessario invertire la polarità del subwoofer (scambio dei collegamenti positivi e negativi nel subwoofer). Informazioni sui collegamenti a ponte In caso di collegamento a ponte, collegate l’uscita positiva sinistra al morsetto positivo dell’altoparlante e collegate l’uscita negativa destra al morsetto negativo dell’altoparlante. Non utilizzate i morsetti (–) dell’altoparlante come cavo comune tra i canali destro e sinistro. NOTA:

• Non collegate il morsetto dell’altoparlante (–) al telaio del veicolo. Precauzioni sui collegamenti dei fili Quando si utilizzano cavi forniti da terzi (cavi dell’alimentazione), utilizzare le viti in dotazione per agevolare il collegamento. Fate riferimento alla descrizione sotto per la procedura corretta. Se avete dubbi riguardo questo collegamento, consultate il vostro rivenditore.

1. Controllate le dimensioni del filo.

• Per informazioni sulle dimensioni dei cavi da utilizzare, consultate “Avvertenze sul collegamento dei cavi dell’alimentazione” nel documento in dotazione e “Avvertenze sui cavi dell’alimentazione” (pagina 18) e utilizzate il cavo della dimensione specificata.

• Se non conoscete la misura del cavo, rivolgetevi al vostro rivenditore.

2. Rimuovete l’isolamento dalle estremità del filo

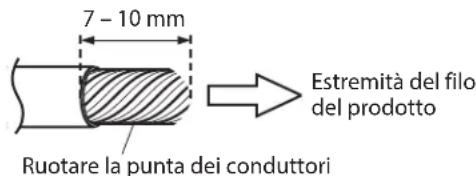

circa 7 – 10 mm. Estremità del filo del prodotto Ruotare la punta dei conduttori 7 – 10 mm NOTE:

• Se la lunghezza del filo esposto non è sufficiente, il collegamento potrebbe non risultare corretto provocando così problemi di funzionamento o interruzioni del suono.

• Al contrario, se la lunghezza è eccessiva, si potrebbe verificare un corto circuito.

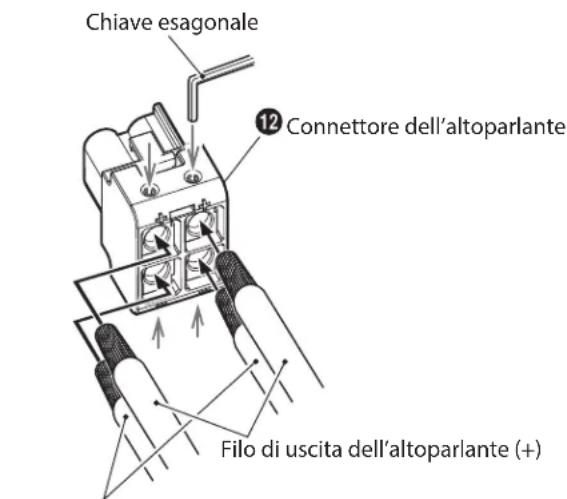

3. Serrate la vite a testa esagonale con la chiave

esagonale (in dotazione, grande o piccola) per fissare il filo in posizione. Prima di effettuare questo collegamento, usate una guaina per coprire quelle parti di filo scoperte che si estendono oltre il morsetto. Connettore della batteria Filo della batteria Filo di accensione a distanza Chiave esagonale Filo di massa Chiave esagonale Connettore dell’altoparlante Filo di uscita dell’altoparlante (+) Filo di uscita dell’altoparlante (-) NOTE:

• Accertatevi di utilizzare la vite a testa esagonale fissata al connettore della batteria o al connettore dell’altoparlante.

• Per sicurezza, collegate sempre i fili della batteria per ultimi.

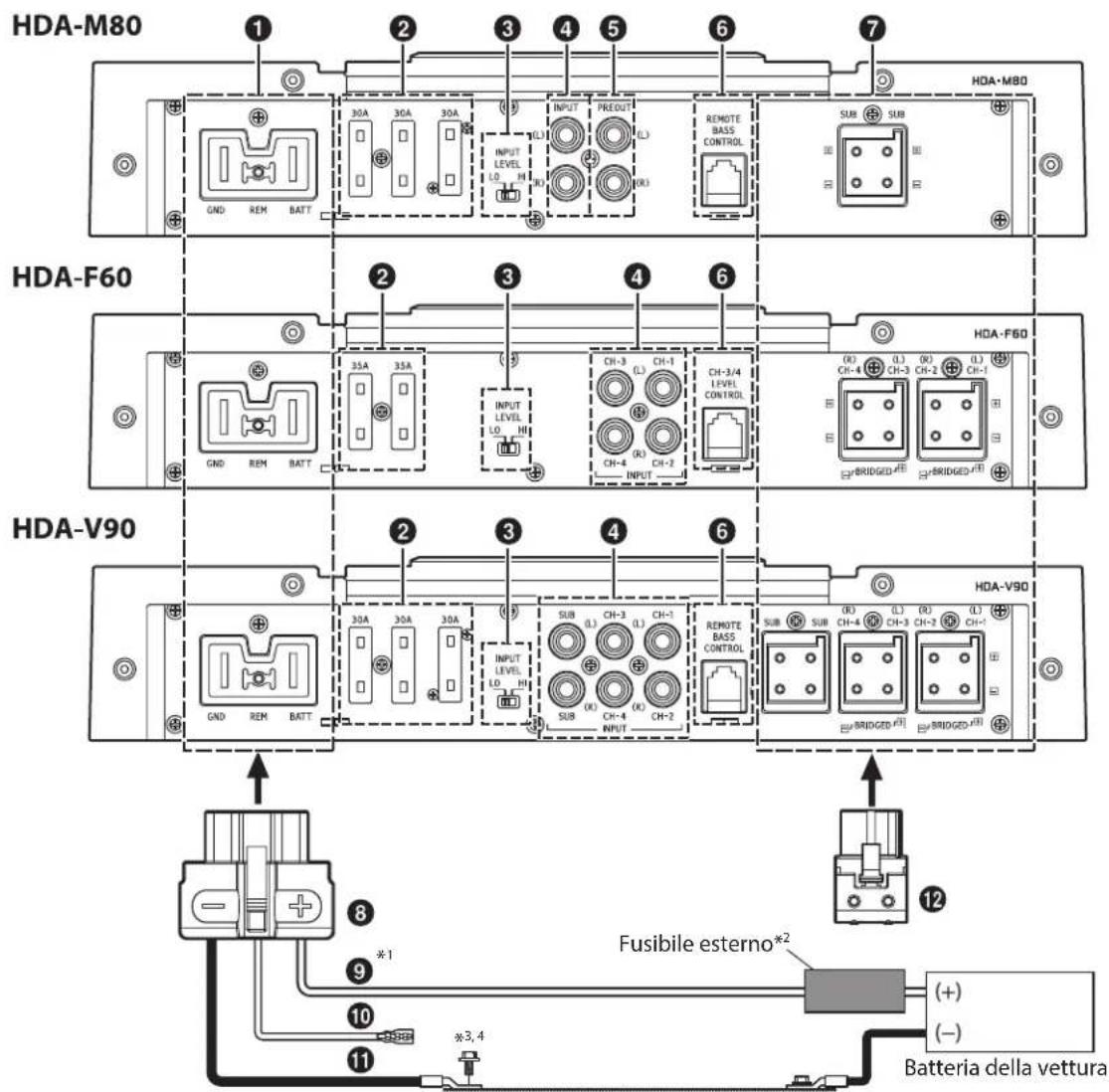

• Per evitare lo scollegamento dei fili o la caduta dell’unità, non usate i fili per trasportare l’unità.7-IT ELENCO DEI COLLEGAMENTI Controllate l’unità principale seguendo l’elenco riportato di seguito: Filo di accensione a distanza a. L’unità principale non è stata dotata di un filo di accensione a distanza né di un filo per l’antenna motorizzata. b. Il filo per l’antenna motorizzata dell’unità principale viene attivato soltanto quando la radio è accesa (si spegne nel modo della cassetta o nel modo CD). c. Il filo per l’antenna motorizzata dell’unità principale è un’uscita con livello logico alto di (+) 5 V, impulso negativo (collegamento a massa), oppure non è in grado di supportare (+) 12 V quando viene collegato ad altra apparecchiatura oltre che all’antenna motorizzata del veicolo. In presenza di una delle condizioni descritte in precedenza, occorre collegare il filo di accensione a distanza dell’unità HDA-M80/ HDA-F60/HDA-V90 a una sorgente di alimentazione (accensione) commutata del veicolo. Assicuratevi di utilizzare un fusibile da 3 A il più vicino possibile a questo commutatore di accensione. Utilizzando questo metodo di collegamento, l’unità HDA-M80/HDA-F60/ HDA-V90 si accenderà e rimarrà accesa fintanto che l’interruttore di accensione sarà acceso. In caso di dubbi, in aggiunta al fusibile da 3A indicato in precedenza, è possibile installare in linea un interruttore SPST (Single Pole, Single Throw) sul filo di accensione dell’unità HDA-M80/HDA-F60/HDA-V90. Questo interruttore consentirà quindi di accendere (e spegnere) l’unità HDA-M80/HDA-F60/HDA-V90. Di conseguenza, l’interruttore dovrebbe essere montato in modo da risultare accessibile al conducente. Assicuratevi che l’interruttore sia spento quando il veicolo non è in funzione. In caso contrario, l’amplificatore rimarrà acceso scaricando così la batteria. Blu/Bianco Antenna di potenza Filo di accensione a distanza Ai fili di accensione a distanza degli altri componenti Alpine Interruttore SPST (opzionale) Fusibile (3A) Più vicino possibile al commutatore di accensione del veicolo Accensione Amplificatore8-IT

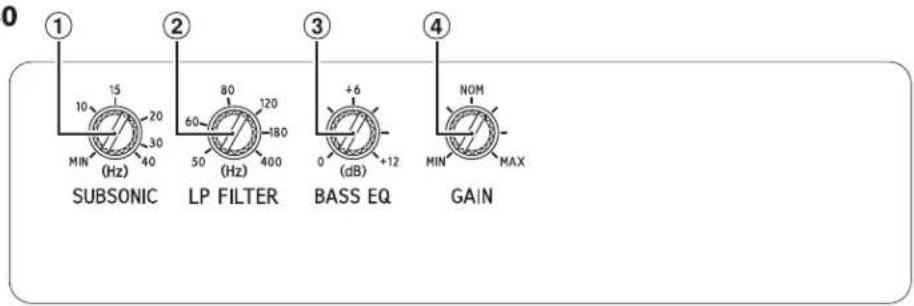

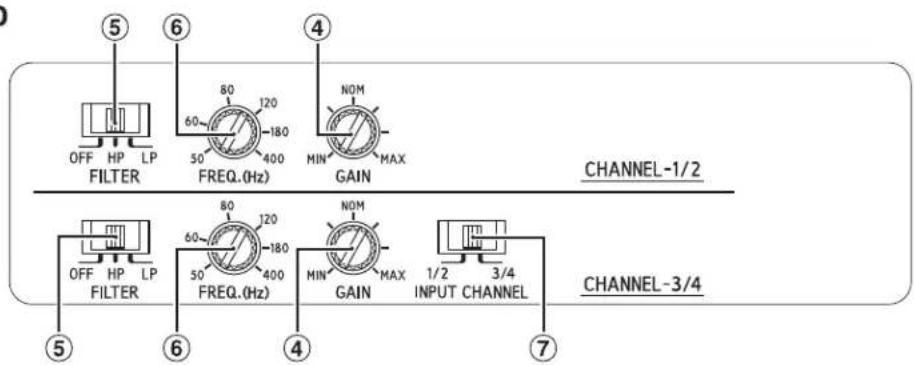

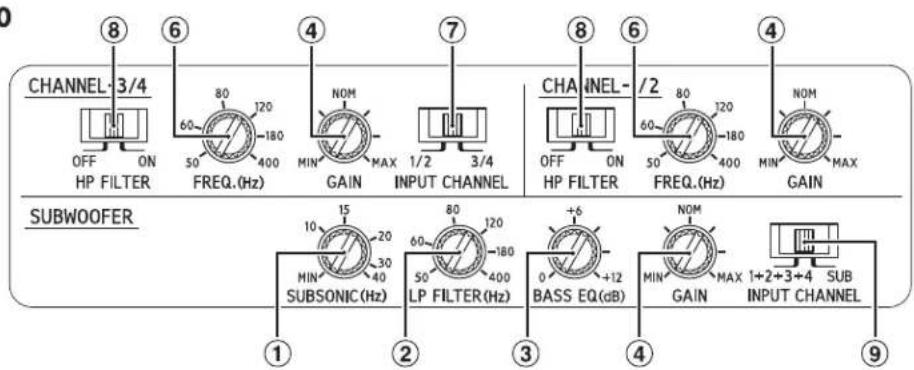

REGOLAZIONE DEGLI INTERRUTTORI

• Prima di commutare un selettore, scollegate l’alimentazione e inserite un piccolo cacciavite o un attrezzo simile perpendicolarmente rispetto all’interruttore.

• Per intervenire sul pannello interno superiore, rimuovere il coperchio superiore. Fare riferimento a “RIMOZIONE DEL COPERCHIO SUPERIORE” (pagina 3). Filtro subsonico (solo HDA-M80/HDA-V90) Il filtro subsonico consente di eliminare le frequenze ultra basse dal segnale di ingresso prima che venga amplificato. Ciò fornisce diversi vantaggi: – Protezione degli altoparlanti di dimensioni troppo ridotte o che non sono in grado di riprodurre frequenze ultra basse. – Riduzione al minimo dell’energia sprecata per la riproduzione di suoni non udibili. – Protezione dei subwoofer nelle casse sigillate da un’escursione eccessiva sotto la frequenza di sintonizzazione. Pomello di regolazione frequenza crossover (LP FILTER) (solo HDA-M80/HDA-V90) Utilizzate questo comando per regolare la frequenza di crossover tra 50 e 400 Hz. Pomello di regolazione bassi EQ (solo HDA-M80/HDA-V90) Aggiungete un’amplificazione dei bassi da 50 Hz fino a +12 dB per ottimizzare la risposta dei bassi.9-IT Controllo di regolazione del guadagno di ingresso Impostate il guadagno dell’unità HDA-M80/ HDA-F60/HDA-V90 sul valore minimo. Utilizzando un CD dinamico come fonte, aumentate il volume dell’unità principale fino alla distorsione dell’emissione. Dopodiché riducete il volume di 1 passo (o fino a che l’emissione non sia più distorta). Ora, aumentate il guadagno dell’amplificatore fino a quando il suono proveniente dagli altoparlanti divenga distorto. Riducete leggermente il guadagno in modo che il suono non sia più distorto e per raggiungere un’impostazione del guadagno ideale. Interruttore di selezione del modo crossover (solo HDA-F60) a) Impostate la posizione “OFF” quando l’amplificatore verrà utilizzato per altoparlanti full-range o quando si utilizza un crossover elettronico esterno. La larghezza di banda dell’intera frequenza verrà trasmessa agli altoparlanti senza attenuazione delle frequenze alte o basse. b) Selezionate la posizione “HP” quando l’amplificatore è utilizzato per alimentare un sistema tweeter/ midrange. Le frequenze al di sotto del punto di crossover saranno attenuate a 12 dB/ ottava. NOTA:

• In questo caso, il livello di incremento EQ bassi massimo viene ridotto. c) Selezionate la posizione “LP” quando l’amplificatore è utilizzato per alimentare un subwoofer. Le frequenze al di sopra del punto di crossover saranno attenuate a 12 dB/ottava. Pomello di regolazione frequenza crossover (solo HDA-F60/HDA-V90) Utilizzate questo comando per regolare la frequenza di crossover tra 50 e 400 Hz. Selettore dei canali di ingresso (CHANNEL-3/4) (solo HDA-F60/HDA-V90) a) Questa impostazione dell’interruttore consente di selezionare una modalità di ingresso a 2 o a 4 canali. Con l’impostazione “1/2”, il segnale verrà copiato da CH-1/2 e verrà inviato a CH-3/4, eliminando la necessità di utilizzare adattatori Y. b) Impostando questo interruttore su “3/4”, gli ingressi CH-1/2 e CH-3/4 rimarranno entrambi indipendenti. Per questa modalità, è richiesta una sorgente a 4 canali. Selettore della modalità di crossover (solo HDA-V90) a) Impostate la posizione “OFF” quando l’amplificatore verrà utilizzato per altoparlanti full-range o quando si utilizza un crossover elettronico esterno. Tutta la larghezza di banda della frequenza verrà trasmessa agli altoparlanti senza attenuazione delle frequenze alte o basse. b) Selezionate la posizione “ON” quando l’amplificatore è utilizzato per alimentare un sistema tweeter/ midrange. Le frequenze al di sotto del punto di crossover saranno attenuate a 12 dB/ottava. NOTA:

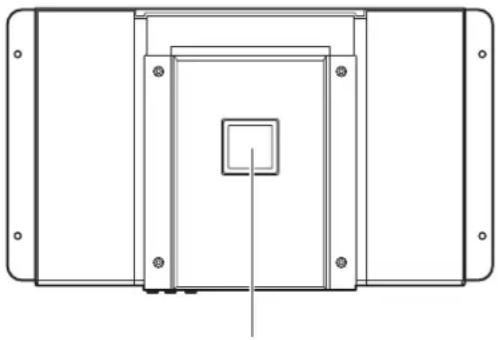

• In questo caso, il livello massimo di amplificazione dei bassi EQ viene ridotto. Selettore dei canali di ingresso (SUBWOOFER) (solo HDA-V90) a) Quando il selettore è impostato su “1+2+3+4”, tutti i segnali vengono mixati e riprodotti dal subwoofer. Questa impostazione fornisce il segnale al canale del subwoofer solo quando è disponibile un ingresso a 4 canali. b) Impostando l’interruttore su “SUB”, il segnale degli ingressi di SUB viene inviato al subwoofer dell’unità HDA-V90.10-IT Informazioni sull’indicatore di accensione Indicatore di accensione Si illumina quando è accesa la corrente. È spento quando è spenta la corrente. Colore indicazione Stato Soluzione Blu Il circuito dell’amplificatore è normale. Rosso (lampeggiante) La temperatura operativa è alta. Abbassare il volume dell’unità principale (segnale in ingresso). Far diminuire la temperatura interna al veicolo ad un livello normale. Il colore dell’indicatore diventa blu. Rosso Circuito dell’amplificatore non normale. Si è verificato un corto circuito o la corrente di alimentazione è troppo alta. Spegnere l’alimentazione ed eliminare la causa. Quindi accendere l’unità e verificare che il colore dell’indicatore è diventato blu. Se resta rosso, spegnere l’unità e consultare il proprio rivenditore. La temperatura operativa è troppo bassa. Portare la temperatura interna del veicolo a un livello normale. Il colore dell’indicatore diventa blu. La tensione della corrente di alimentazione è troppo alta. Utilizzare la tensione dell’alimentazione corretta. Il colore dell’indicatore diventa blu.11-IT

DIAGRAMMI DEI SISTEMI

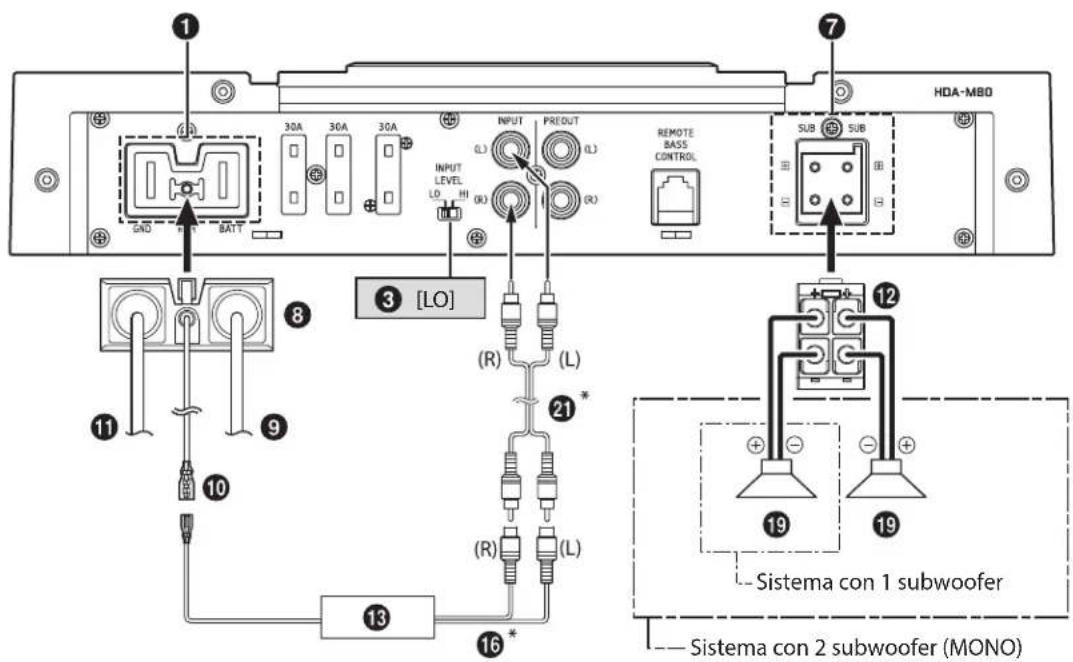

Prima di eseguire un collegamento, controllate l’impedenza totale dell’altoparlante collegato all’unità. Per eventuali domande, rivolgetevi al rivenditore Alpine di zona. Diagramma di collegamento di base per HDA-M80 Unità principale, ecc. Uscita anteriore Uscita posteriore Uscita subwoofer Altoparlanti anteriori Altoparlanti posteriori Subwoofer Subwoofer a doppia bobina Cavo di prolunga RCA (venduto separatamente) Cavo di conversione altoparlante-RCA (venduto separatamente) Adattatore-Y (venduto separatamente) Sistema con subwoofer Sistema con 1 subwoofer Sistema con 2 subwoofer (MONO) [LO]

• Se l’unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA

), potete usare il cavo di conversione altoparlante-RCA ( ) (venduto separatamente). Per informazioni su come eseguire il collegamento, consultate “Informazioni sul collegamento al sistema con livello di ingresso altoparlanti” (pagina 17).12-IT Sistema con subwoofer a doppia bobina Si riferisce a “Sistema con subwoofer” (pagina 11). Collegamento in parallelo Collegamento in serie

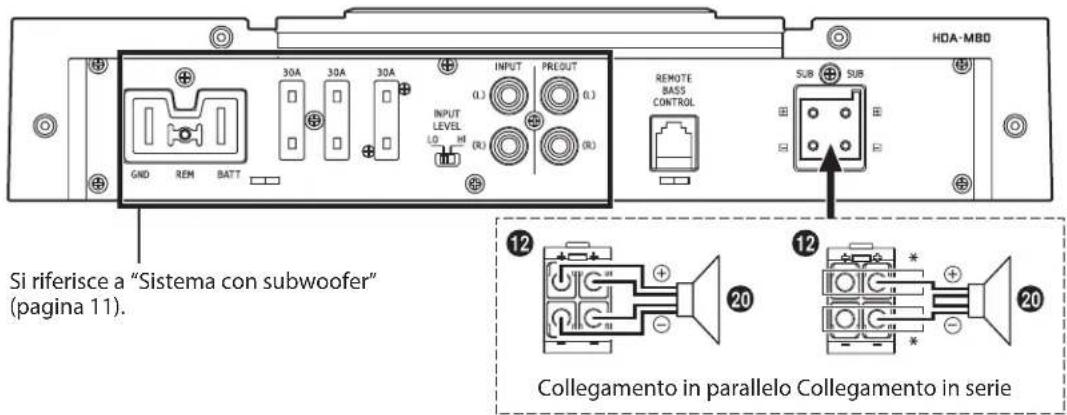

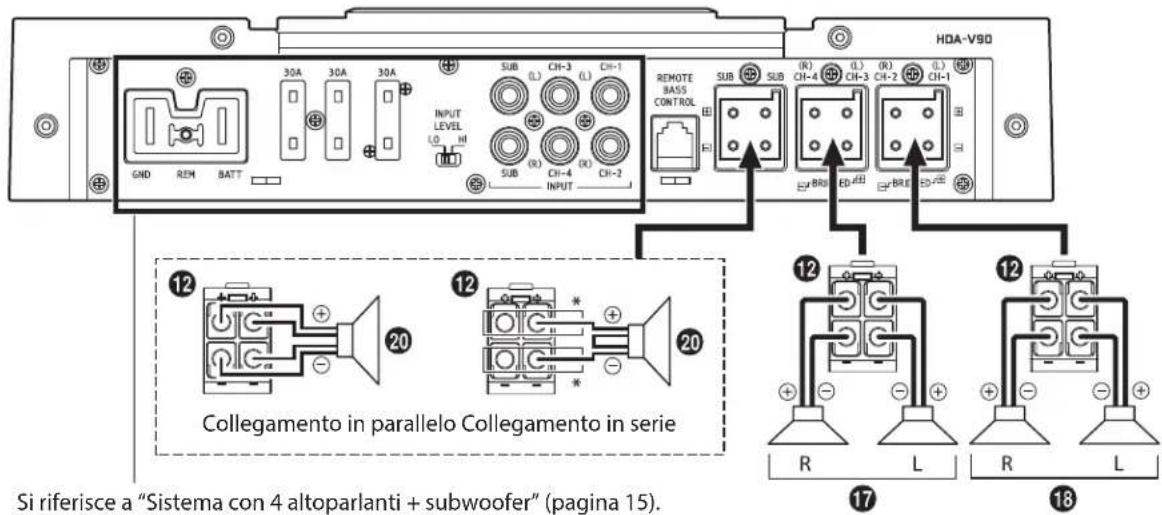

• Se utilizzate un collegamento in serie, il filo del subwoofer a doppia bobina ( ) può essere collegato ai morsetti (+) o (-) del connettore dell’altoparlante (

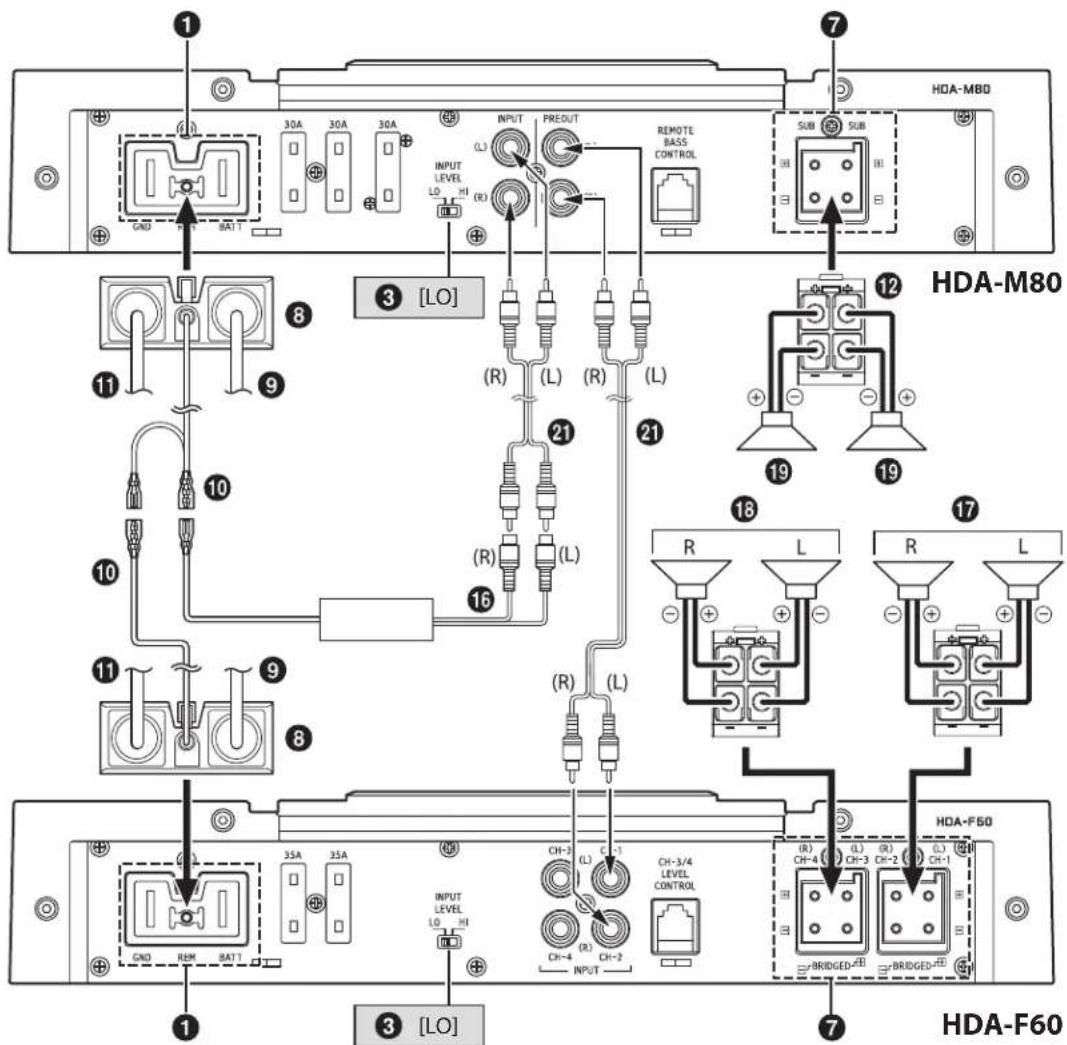

Sistema con amplificatore mono multiplo (esempio di collegamento con HDA-F60) HDA-F60 HDA-M80 [LO] [LO]

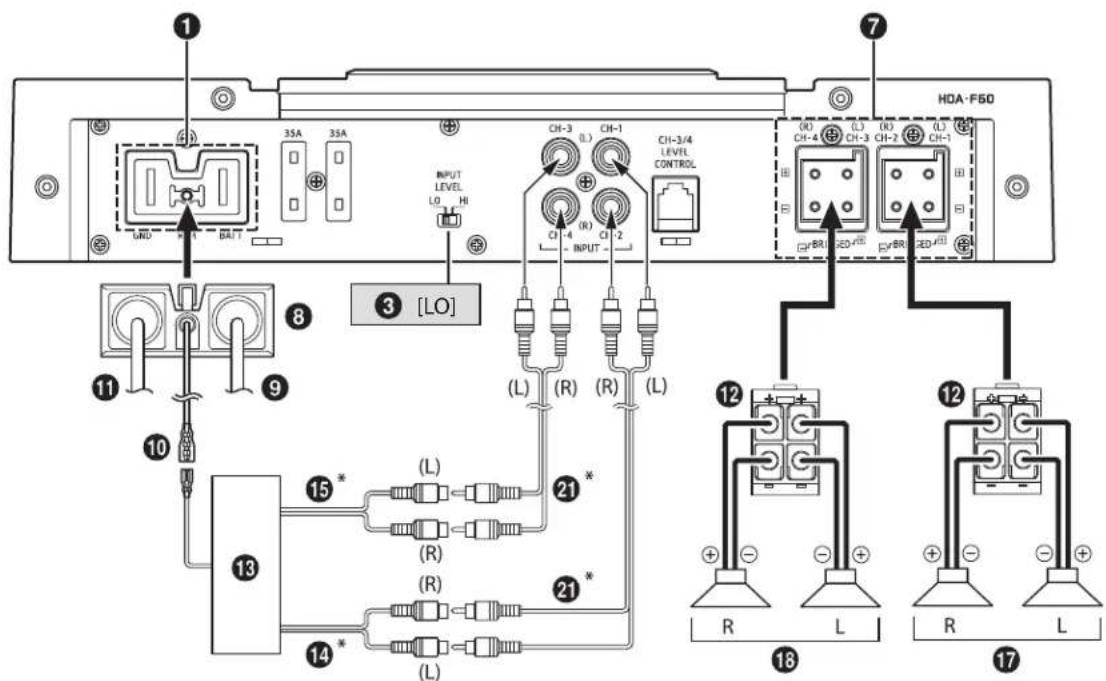

• Per informazioni sul selettore dei canali di ingresso ( ) dell’unità HDA-F60, consultate “Diagramma di collegamento di base per HDA-F60” (pagina 13).13-IT Diagramma di collegamento di base per HDA-F60 Unità principale, ecc. Uscita anteriore Uscita posteriore Uscita subwoofer Altoparlanti anteriori Altoparlanti posteriori Subwoofer Subwoofer a doppia bobina Cavo di prolunga RCA (venduto separatamente) Cavo di conversione altoparlante-RCA (venduto separatamente) Adattatore-Y (venduto separatamente) Per l’unità HDA-F60, modificate l’impostazione del selettore dei canali di ingresso ( ) in base al numero di canali dell’ingresso dell’altoparlante. Ingresso a 4 canali: Ingresso a 2 canali: [3/4] [1/2] Sistema con 4 altoparlanti [LO]

• Se l’unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA

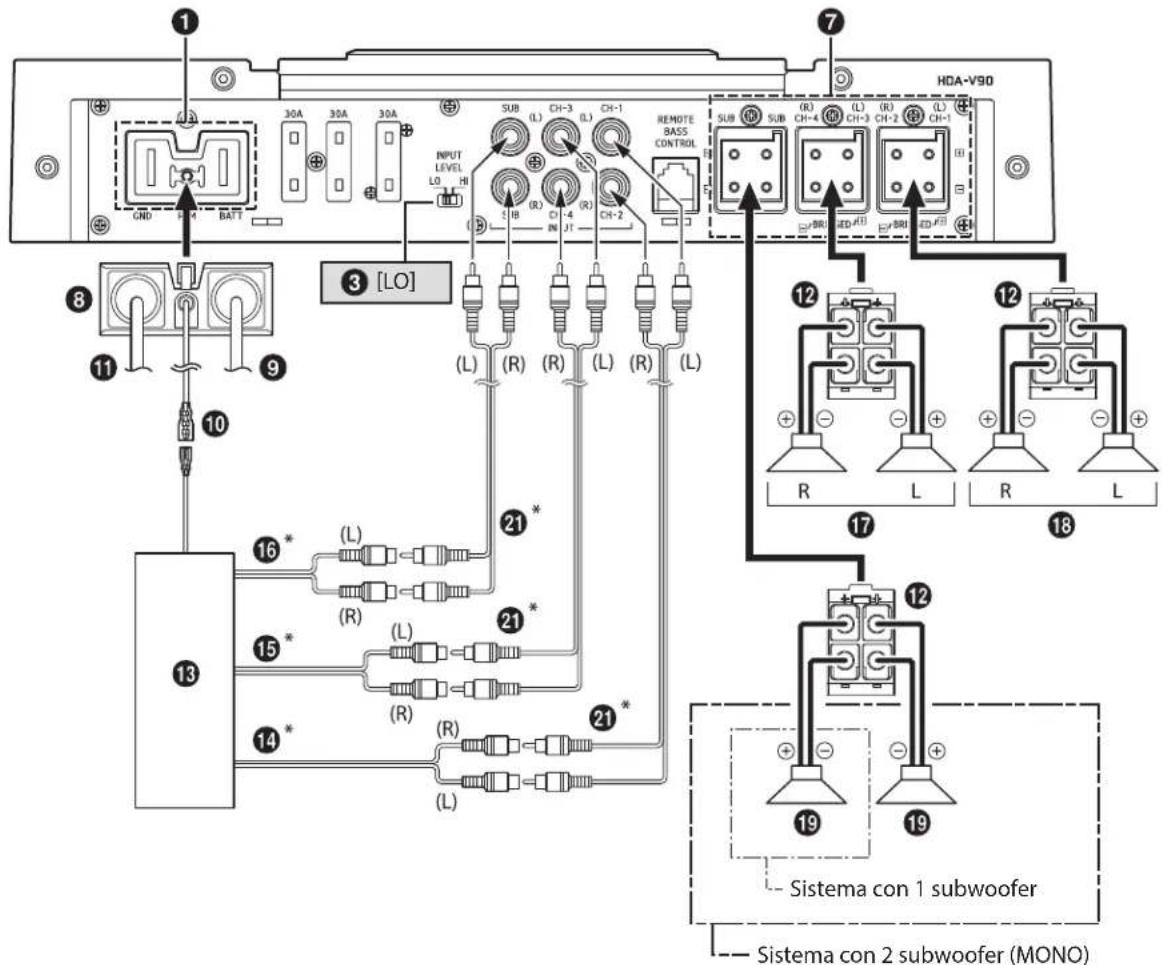

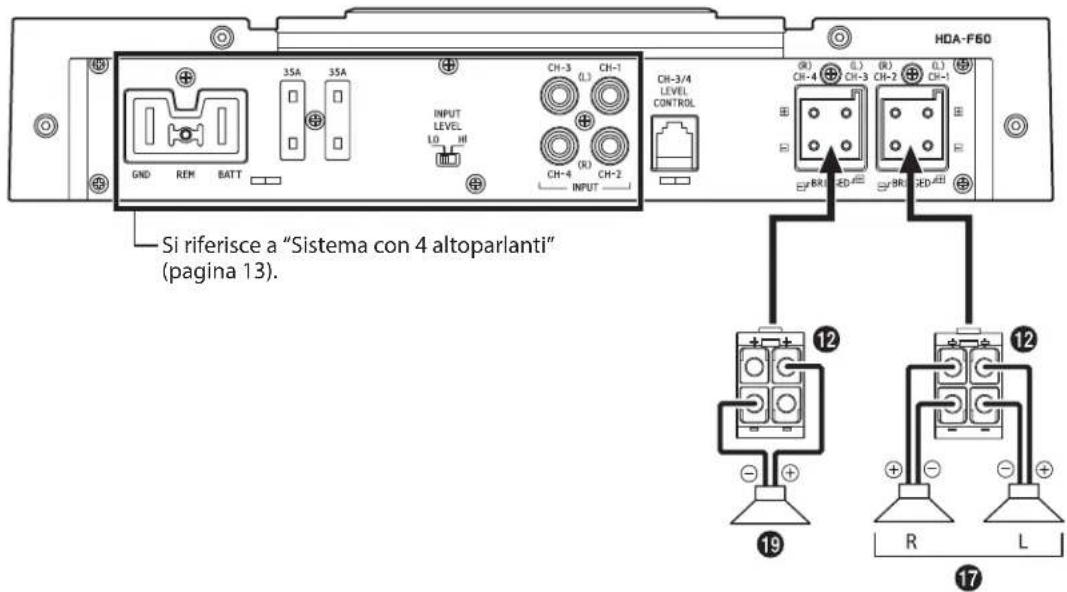

), potete usare il cavo di conversione altoparlante-RCA ( ) (venduto separatamente). Per informazioni su come eseguire il collegamento, consultate “Informazioni sul collegamento al sistema con livello di ingresso altoparlanti” (pagina 17).14-IT Sistema con 2 altoparlanti + 1 subwoofer (collegamenti a ponte) Si riferisce a “Sistema con 4 altoparlanti” (pagina 13). Sistema con 2 altoparlanti (collegamenti a ponte) Si riferisce a “Sistema con 4 altoparlanti” (pagina 13).15-IT Diagramma di collegamento di base per HDA-V90 Unità principale, ecc. Uscita anteriore Uscita posteriore Uscita subwoofer Altoparlanti anteriori Altoparlanti posteriori Subwoofer Subwoofer a doppia bobina Cavo di prolunga RCA (venduto separatamente) Cavo di conversione altoparlante-RCA (venduto separatamente) Adattatore-Y (venduto separatamente) Per l’unità HDA-V90, modificate l’impostazione del selettore dei canali di ingresso ( )/( ) in base al numero di canali dell’ingresso altoparlante. Ingresso a 5 canali: Ingresso a 4 canali: Ingresso a 2 canali: [3/4] [1/2] [SUB] [1+2+3+4] Sistema con 4 altoparlanti + subwoofer Sistema con 1 subwoofer [LO] Sistema con 2 subwoofer (MONO)

• Se l’unità collegata non è dotata di uscita altoparlanti e non è possibile utilizzare cavi di prolunga RCA

), potete usare il cavo di conversione altoparlante-RCA ( ) (venduto separatamente). Per informazioni su come eseguire il collegamento, consultate “Informazioni sul collegamento al sistema con livello di ingresso altoparlanti” (pagina 17).16-IT Sistema con 4 altoparlanti + subwoofer a doppia bobina Si riferisce a “Sistema con 4 altoparlanti + subwoofer” (pagina 15). Collegamento in parallelo Collegamento in serie

• Se utilizzate un collegamento in serie, il filo del subwoofer a doppia bobina ( ) può essere collegato ai morsetti (+) o (-) del connettore dell’altoparlante (

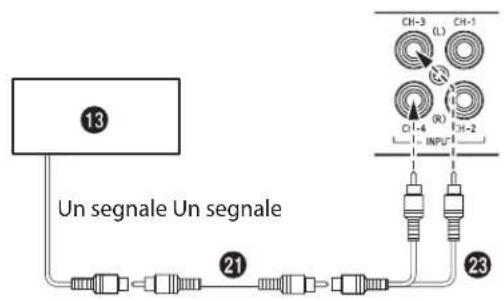

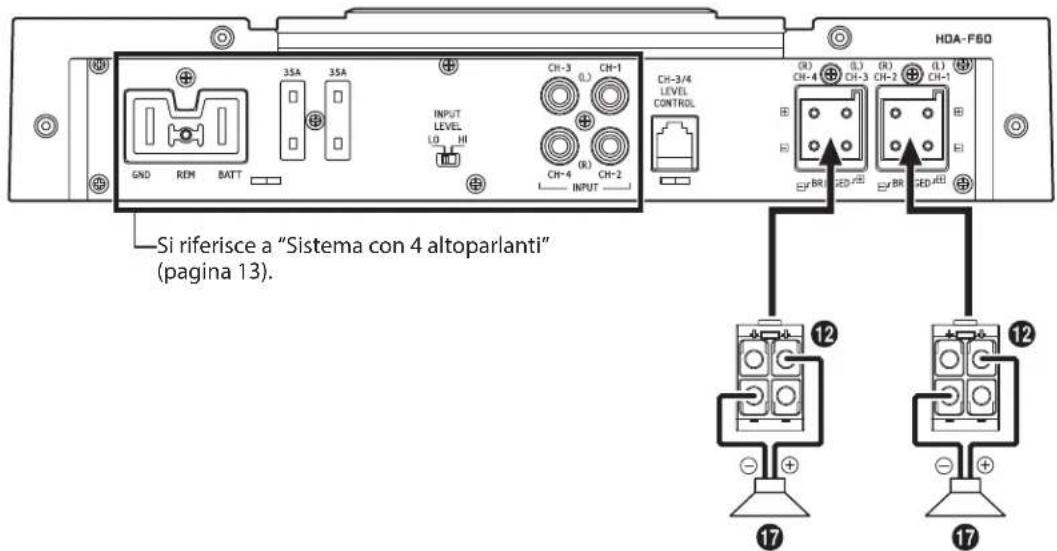

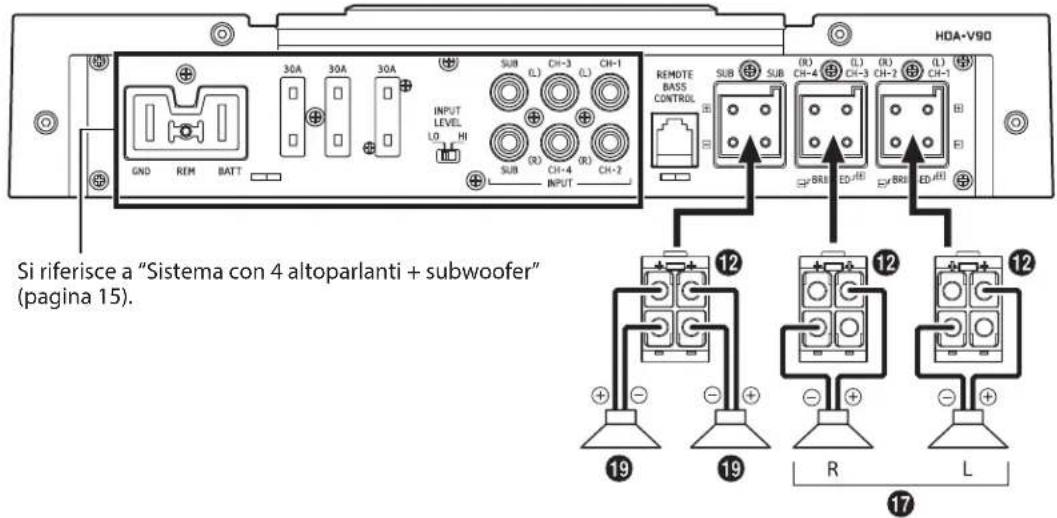

Sistema con 2 altoparlanti + 2 subwoofer (MONO) (collegamenti a ponte) Si riferisce a “Sistema con 4 altoparlanti + subwoofer” (pagina 15).17-IT Informazioni sul collegamento al sistema con livello di ingresso altoparlanti Quando si eseguono i collegamenti utilizzando il cavo di conversione altoparlante-RCA ( ) (venduto separatamente), impostate l’interruttore di livello di ingresso altoparlanti ( ) su “HI”. es. HDA-F60 Prese di ingresso RCA Interruttore del livello di ingresso altoparlanti Filo di uscita dell’altoparlante posteriore (R) Filo di uscita dell’altoparlante posteriore (L) Filo di uscita dell’altoparlante anteriore (R) Filo di uscita dell’altoparlante anteriore (L) [HI]

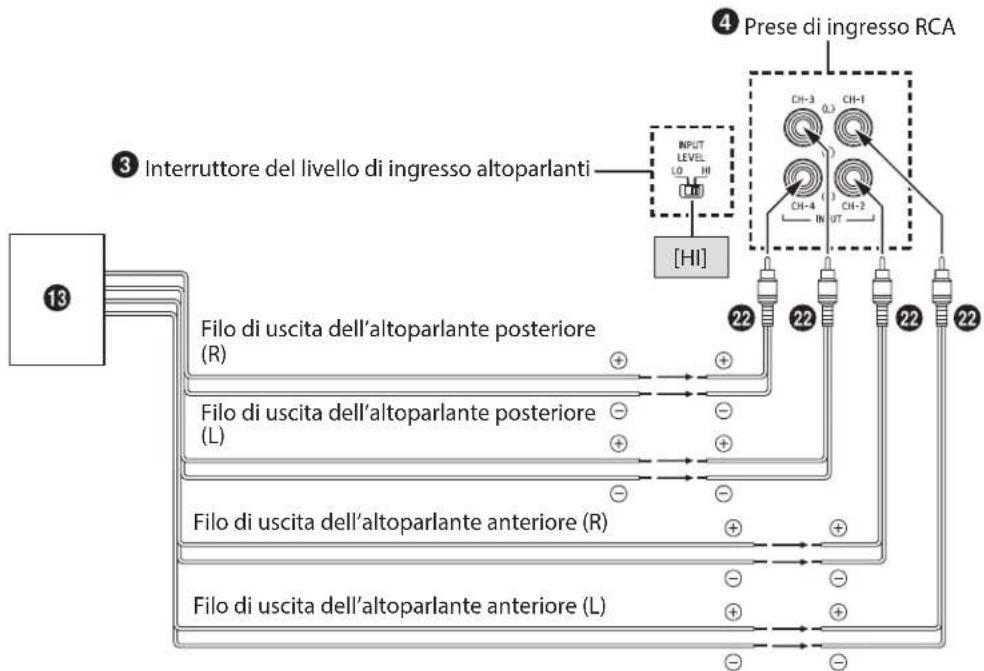

• Non confondete il filo di uscita altoparlanti sul lato dell’unità principale collegato a questa unità. Da uscita altoparlanti anteriori (L)/(R) a CH1/CH2, da uscita altoparlanti posteriori (L)/(R) a CH3/CH4

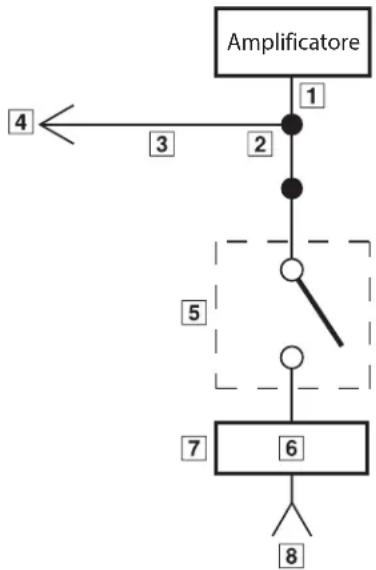

• Per l’impostazione “Sistema con livello di ingresso altoparlanti” non è necessario collegare il filo di accensione a distanza data la presenza della funzione “RILEVAMENTO A DISTANZA” di questo prodotto. Tuttavia, la funzione di “RILEVAMENTO A DISTANZA” potrebbe non funzione a seconda della sorgente del segnale collegata. In questo caso, collegate il filo di accensione a distanza a un cavo di alimentazione in ingresso (alimentazione accessoria) in posizione ACC. Consigli importanti sul collegamento a ponte di un amplificatore Se si utilizza solo un ingresso a un canale, l’uscita risulterà bassa. Non è necessario utilizzare l’adattatore Y se si utilizza un’uscita di linea stereo/mono accoppiata per entrambi gli ingressi dell’amplificatore a ponte. Collegamento corretto Un segnale Un segnale Collegamento scorretto18-IT Avvertenze sui cavi dell’alimentazione Utilizzate cavi di dimensione adeguata alla capacità totale dei fusibili degli amplificatori da installare e alla lunghezza dei cavi stessi. Per informazioni sulle dimensioni dei cavi, consultate “Avvertenze sul collegamento dei cavi dell’alimentazione” nel documento in dotazione e il seguente esempio di collegamento. Esempio di collegamento per l’installazione di un solo amplificatore

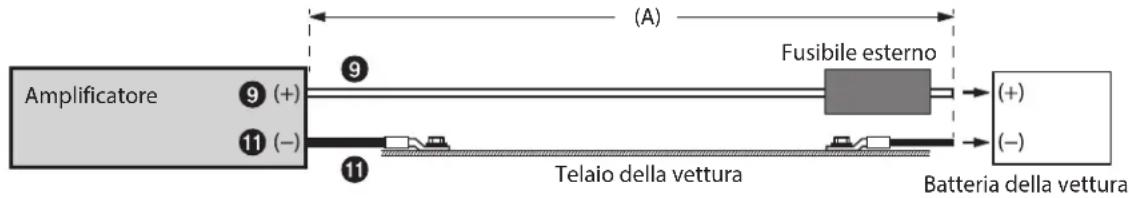

• Quando la lunghezza del cavo dall’amplificatore alla batteria della vettura è 5 m Dimensione del cavo da utilizzare per (A): 21 mm

• Capacità del fusibile esterno: utilizzate un fusibile di capacità uguale o superiore a quello dell’amplificatore HDA-M80/HDA-V90: uguale o superiore a 90 A HDA-F60: uguale o superiore a 70 A (A) Fusibile esterno Telaio della vettura Batteria della vettura Amplificatore Esempio di collegamento quando si installano due amplificatori con una capacità dei fusibili di 90 A e un amplificatore con una capacità di 70 A

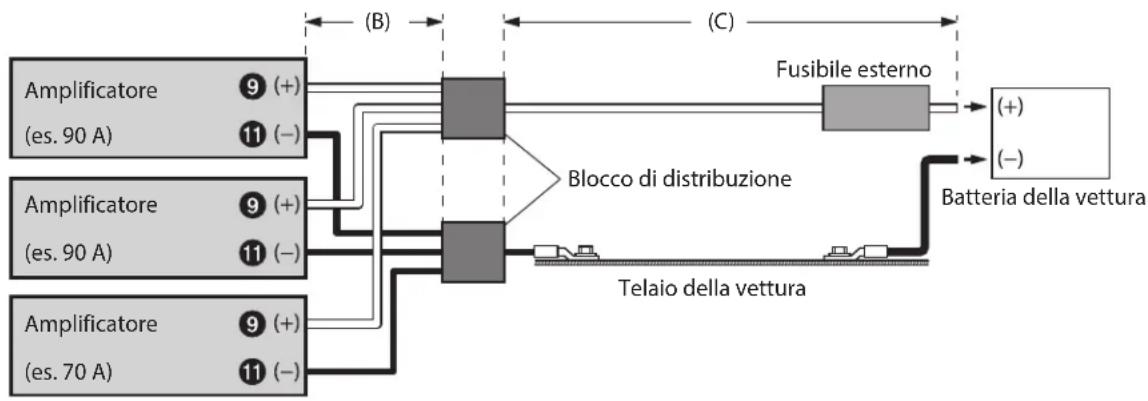

• Quando la lunghezza dei cavi da ciascun amplificatore al blocco di distribuzione è 1 m Dimensioni del cavo da utilizzare per (B): 21 mm

• Quando la lunghezza del cavo dal blocco di distribuzione alla batteria della vettura è 4 m Dimensione del cavo da utilizzare per (C): 53 mm

• Capacità del fusibile esterno: utilizzate un fusibile di capacità uguale o superiore alla capacità totale di quelli degli amplificatori installati 90 A + 90 A + 70 A = uguale o superiore a 250 A Blocco di distribuzione (B) (es. 90 A) Amplificatore Telaio della vettura Fusibile esterno Batteria della vettura Amplificatore Amplificatore (es. 90 A) (es. 70 A) (C) NOTA:

• Se la lunghezza del cavo di alimentazione e del cavo di massa supera 1 m, oppure se si collega più di un amplificatore, occorre utilizzare un blocco di distribuzione.19-IT SPECIFICHE HDA-M80 Prestazioni Uscita alimentazione Per canale, Ref.: 4 Ω, 14,4 V 00 W RMS x 1 Per canale, Ref.: 2 Ω, 14,4 V 00 W RMS x 1 THD+N Ref.: 10 W in 4 Ω ≤0,02% Ref.: potenza nominale in 4 Ω ≤0,07% Rapporto S/N IHF A-wtd + AES-17 Ref.: 1 W in 4 Ω >83 dB IHF A-wtd + AES-17 Ref.: potenza nominale in 4 Ω >107 dB Risposta in frequenza +0/-3 dB, Ref.: 1 W in 4 Ω 8 Hz - 400 Hz +0/-1 dB, Ref.: 1 W in 4 Ω 10 Hz - 300 Hz Fattore di smorzamento Ref.: 10 W in 4 Ω a 100 Hz >1.500 Controllo Sensibilità di ingresso Ingresso RCA Ref.: potenza nominale in 4 Ω Hi: 0,4 - 10 V Lo: 0,1 - 4,0 V Crossover HPF/LPF variabile LPF: 50 Hz - 400 Hz (-24 dB/ott.) Subsonico variabile 8 Hz - 40 Hz (-24 dB/ott.) Equalizzatore EQ bassi (fc = 50 Hz) Da 0 a +12 dB (Variabile) Livello remoto* Attenuazione lineare Da 0 a -20 dB Generali Impedenza di ingresso >10 kΩ Uscita preamplificatore CH-1/2 pass-through in ingresso, con buffer 4 V max. Dimensioni Larghezza 291 mm Altezza 53,5 mm Profondità 189,5 mm Peso 3,7 kg

• È necessaria l’unità opzionale RUX-KNOB o RUX-KNOB.2. NOTA:

• Le specifiche e il modello sono soggetti a modifiche senza preavviso.20-IT HDA-F60 Prestazioni Uscita alimentazione Per canale, Ref.: 4 Ω, 14,4 V 10 W RMS x 4 Per canale, Ref.: 2 Ω, 14,4 V 1 W RMS x 4 Collegamento di ponte, Ref.: 4 Ω, 14,4 V

0 W RMS x 2 THD+N Ref.: 10 W in 4 Ω ≤0,02% Ref.: potenza nominale in 4 Ω ≤0,07% Rapporto S/N IHF A-wtd + AES-17 Ref.: 1 W in 4 Ω >87 dB IHF A-wtd + AES-17 Ref.: potenza nominale in 4 Ω >106 dB Risposta in frequenza +0/-3 dB, Ref.: 1 W in 4 Ω 10 Hz - 60 kHz +0/-1 dB, Ref.: 1 W in 4 Ω 15 Hz - 30 kHz Fattore di smorzamento Ref.: 10 W in 4 Ω a 100 Hz >500 Controllo Selezione ingresso Configurazione segnale ingresso selezionabile (ingresso a 2 can./4 can.) CH-3/4: CH-1/2 o CH-3/4 Sensibilità di ingresso Ingresso RCA Ref.: potenza nominale in 4 Ω Hi: 0,5 - 10 V Lo: 0,2 - 4,0 V Crossover HPF/LPF variabile 50 Hz - 400 Hz (-12 dB/ott.) Livello remoto* Attenuazione lineare Da 0 a -20 dB Generali Impedenza di ingresso >10 kΩ Dimensioni Larghezza 291 mm Altezza 53,5 mm Profondità 189,5 mm Peso 3,8 kg

• È necessaria l’unità opzionale RUX-KNOB.2. NOTE:

• Le specifiche e il modello sono soggetti a modifiche senza preavviso.

• Per la riproduzione di sorgenti ad alta risoluzione, tutti i dispositivi del sistema audio devono essere compatibili con l’audio ad alta risoluzione.21-IT HDA-V90 CH-1/2/3/4 SUBWOOFER Prestazioni Uscita alimentazione Per canale, Ref.: 4 Ω, 14,4 V 75 W RMS x 4 300 W RMS x 1 Per canale, Ref.: 2 Ω, 14,4 V 100 W RMS x 4 500 W RMS x 1 Collegamento di ponte, Ref.: 4 Ω, 14,4 V 200 W RMS x 2 – THD+N Ref.: 10 W in 4 Ω ≤0,02% ≤0,02% Ref.: potenza nominale in 4 Ω ≤0,07% ≤0,07% Rapporto S/N IHF A-wtd + AES-17 Ref.: 1 W in 4 Ω >87 dB >80 dB IHF A-wtd + AES-17 Ref.: potenza nominale in 4 Ω >105 dB >104 dB Risposta in frequenza +0/-3 dB, Ref.: 1 W in 4 Ω 10 Hz - 60 kHz 8 Hz - 400 Hz +0/-1 dB, Ref.: 1 W in 4 Ω 15 Hz - 30 kHz 10 Hz - 300 Hz Fattore di smorzamento Ref.: 10 W in 4 Ω a 100 Hz >500 >1.000 Controllo Selezione ingresso Configurazione segnale ingresso selezionabile (ingresso a 2 can./ 4 can./6 can.) CH-3/4: CH-1/2 o CH-3/4 CH-1+2+3+4 o SUBWOOFER Sensibilità di ingresso Ingresso RCA Ref.: potenza nominale in 4 Ω Hi: 0,5 - 10 V Lo: 0,2 - 4,0 V Hi: 0,4 - 10 V Lo: 0,1 - 4,0 V Crossover HPF/LPF variabile HPF: 50 Hz - 400 Hz (-12 dB/ott.) LPF: 50 Hz - 400 Hz (-24 dB/ott.) Subsonico variabile – 8 Hz - 40 Hz (-24 dB/ott.) Equalizzatore EQ bassi (fc = 50 Hz) – Da 0 a +12 dB (Variabile) Livello remoto* Attenuazione lineare – Da 0 a -20 dB Generali Impedenza di ingresso >10 kΩ Dimensioni Larghezza 291 mm Altezza 53,5 mm Profondità 189,5 mm Peso 3,9 kg

• È necessaria l’unità opzionale RUX-KNOB o RUX-KNOB.2. NOTE:

• Le specifiche e il modello sono soggetti a modifiche senza preavviso.
