BEDIENUNGSANLEITUNG Q SPOT 15 RGBW Cameo

DE Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.

DE SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Das Gerät wurde ausschließlich für die Verwendung in Innenräumen entwickelt, betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.
11. Das Gerät darf nur im spannungsfreien Zustand (Trennung des Netzsteckers vom Stromnetz) installiert werden.
12. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden.
13. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen
14. Netzleitungen zur Spannungsversorgung mehrerer Geräte müssen mindestens 1,5 mm² Aderquerschnitt aufweisen. In der EU müssen die Leitungen H05VV-F, oder gleichartig, entsprechen. Geeignete Leitungen werden von Adam Hall angeboten. Mit diesen Leitungen können Sie mehrere Geräte über den Power out Anschluss mit dem Power IN Anschluss eines weiteren Gerätes verbinden. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet (Aufdruck auf dem Gerät). Achten Sie darauf, Netzleitungen so kurz wie möglich zu halten.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE!

1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet.
2. Blicken Sie niemals, auch nicht kurzzeitig, direkt in den Lichtstrahl.
3. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
4. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsiekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.

FR MESURES PRÉVENTIVES

CLQS15RGBW (schwarzes Gehäuse)

CLQS15RGBWWH (weißes Gehäuse)

STEUERUNGSFUNKTIONEN

2-Kanal, 3-Kanal 1, 3-Kanal 2, 4-Kanal, 9-Kanal DMX-Steuerung

Master / Slave Betrieb

Standalone Funktion

EIGENSCHAFTEN

Kompakter Spot mit einer RGBW Quad-LED, 5 DMX-Modi, DMX-512 Steuerung, RDM enabled, Master / Slave Betrieb, Standalone Programme, Musiksteuerung, Fast Access Feature, Sicherungsöse und Montagebügel, 2 Streuscheiben für unterschiedliche Abstrahlwinkel enthalten, Gehäusefarbe schwarz oder weiß, Betriebsspannung 100V - 240V AC / 50 - 60Hz, Leistungsaufnahme 18W.

BEDIENUNG

Das Cameo QS 15 RGBW ist ein kompakter, DMX-512-steuerbarer LED Spot und lässt sich im Master / Slave-Betrieb und als Standalone-Gerät betreiben. Weiterhin verfügt der Scheinwerfer über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung ermöglicht die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller.

FR Introduction

• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Software Update Please Wait...“ (nur für Servicezwecke), „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor angewählt war.
• Ist eine der DMX-Betriebsarten aktiviert und es liegt kein DMX-Signal am DMX-Eingang an, beginnt das Display nach wenigen Sekunden zu blinken.
• Nach ca. 30 Sekunden Inaktivität zeigt das Display automatisch die aktuell aktivierte Betriebsart an.
• Fast Access Feature: Um die Menüführung zu vereinfachen, verfügt das Gerät über eine intelligente Menüstruktur, die es ermöglicht, auf Menüpunkte und Untermenüpunkte, die zuletzt ausgewählt waren, direkt zugreifen zu können. 1. Durch gleichzeitiges Drücken auf MODE und ENTER gelangen Sie direkt zu dem Untermenüpunkt, der zuletzt editiert wurde und können den entsprechenden Wert augenblicklich nach Wunsch ändern (DMX-Startadresse und alle Betriebsarten). 2. Durch Drücken auf MODE gelangen Sie direkt zu dem Menüpunkt, der als Letztes angewählt und editiert wurde, drücken Sie nun auf ENTER, erreichen Sie augenblicklich den Untermenüpunkt, der zuletzt angewählt und editiert wurde (DMX-Startadresse und alle Betriebsarten).

DMX STARTADRESSE EINSTELLEN

Drücken Sie die MODE-Taste so oft, bis im Display „Menu DMX Address“ oder „Menu Mode“ angezeigt wird. Gegebenenfalls wählen Sie nun den Menüpunkt „Menu DMX Address“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Wählen Sie jetzt die gewünschte DMX-Startadresse mit Hilfe der Tasten UP und DOWN aus und bestätigen mit ENTER. Gleichzeitig wird die DMX-Betriebsart gestartet und der zuletzt ausgewählte DMX-Modus aktiviert.

ENTER UP/DOWN

ENTER

BETRIEBSART EINSTELLEN (Mode)

Drücken Sie die MODE-Taste so oft, bis im Display „Menu Mode“ angezeigt wird. Gegebenenfalls wählen Sie nun den Menüpunkt „Menu Mode“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Die gewünschte Betriebsart wählen Sie jetzt abermals mit Hilfe der Tasten UP und DOWN aus und bestätigen mit ENTER (siehe Tabellen, Untermenüs beachten). Ausführliche DMX-Tabellen finden Sie in dieser Anleitung unter „DMX STEUERUNG“.

Betriebsarten
Mode DMX = DMX-Betriebsarten 02CH = 2-Kanal			Modus
			03CH1 = 3-Kana	1 Modus
			03CH2 = 3-Kana	2 Modus
			04CH = 4-Kanal	Modus
			09CH = 9-Kanal	Modus
Mode Sound = Betriebsart Musiksteuerung			Sound = Strahler	reagiert auf Bassimpulse, Mikrofonempfindlichkeit einstellbar.
Mode Slave = Slave Betriebsart Slave = Verbinden			Sie DMX IN der Slave-Einheit mit DMX OUT der Master-Einheit (gleiches Modell) und aktivieren in der Master-Einheit eine der Standalone Betriebsarten. Nun folgt die Slave-Einheit der Master-Einheit.
Mode Auto = Betriebsart für automatische Steuerung			Fade = Farbüberplenden mit Geschwindigkeitseinstellung (Speed).
			Program = Kombination aus Fade- und Jump-Betriebsart mit Geschwindigkeitseinstellung (Speed).
			Jump = Sprünghaftes Farbwechseln mit Geschwindigkeitseinstellung (Speed).
Mode Static	=	Einstellen einer „Szene“ ohne externen Controller	Static = Master Dimmer, Dimmer Fine, Stroboskop (Strobe-Funktion wie Kanal 3 im 9-Kanal Modus) und die einzelnen Farben können individuell eingestellt werden.
Mode Color Macro	=	Farbmakros		= 15	verschiedene Farbmakros stehen als Presets zur Verfügung.

    M["Mode Sound"] --> N["ENTER UP/DOWN"]
    N --> O["Mic Sens 00-99"]
    O --> P["ENTER"]

    Q["Mode Slave"] --> R["ENTER"]
    R --> S["Mode Auto"]
    S --> T["ENTER UP/DOWN"]
    T --> U["Auto Fade"]
    U --> V["ENTER - UP/ DOWN"]
    V --> W["Auto Program"]
    W --> X["ENTER - UP/ DOWN"]
    X --> Y["Auto Jump"]
    Y --> Z["ENTER - UP/ DOWN"]

    AA["Mode Static"] --> AB["ENTER UP/DOWN"]
    AB --> AC["Static Dinner"]
    AC --> AD["ENTER - UP/ DOWN"]
    AD --> AE["Static Dinner Fine"]
    AE --> AF["ENTER - UP/ DOWN"]
    AF --> AG["Static Strobe Func."]
    AG --> AH["ENTER - UP/ DOWN"]

    AI["Mode Color Macro"] --> AJ["ENTER UP/DOWN"]
    AJ --> AK["Color Macro Red"]
    AK --> AL["ENTER"]
    AL --> AM["Color Macro Amber"]
    AM --> AN["ENTER"]
    AN --> AO["Color Macro Yellow Warm"]
    AO --> AP["ENTER"]

    AQ["Mode Color Macro"] --> AR["ENTER UP/DOWN"]
    AR --> AS["Color Macro Turquoise"]
    AS --> AT["ENTER"]
    AT --> AU["Color Macro Cyan"]
    AU --> AV["ENTER"]
    AV --> AW["Color Macro Blue"]
    AW --> AX["ENTER"]
    AX --> AY["Color Macro Lavender"]
    AY --> AZ["ENTER"]

    BA["Mode Color Macro"] --> BB["ENTER UP/DOWN"]
    BB --> BC["Color Macro Masenta"]
    BC --> BD["ENTER"]
    BD --> BE["Color Macro Pink"]
    BE --> BF["ENTER"]
    BF --> BG["Color Macro Warm White"]
    BG --> BH["ENTER"]

SYSTEMEINSTELLUNGEN (Settings)

Um Systemeinstellungen vornehmen zu können, drücken Sie die MODE-Taste so oft, bis im Display „Menu DMX Addr“ oder „Menu Mode“ angezeigt wird. Wählen Sie nun den Menüpunkt „Menu Settings“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe der Tasten UP und DOWN aus und bestätigen mit ENTER (siehe Tabellen, Untermenüs beachten).

Settings
Display Rev = Drehung der Display-Anzeige um 180°		Display Rev On 180° Drehung der Display-Anzeige (z.B. Überkopf-Montage)
		Display Rev Off Normaldaufstellung des Displays
Display = automatische Display-Abschaltung		Display On = permanent an
		Display Off = automatische Abschaltung des Displays nach ca. 1 Minute Inaktivität
DMXFail = Betriebszustand bei DMX-Signal-Unterbrechung		Hold = letzter Befehl wird gehalten
		Blackout = aktiviert Blackout
Dim.Curve = Dimmerkurve Linear = Die Lichtintensität steigt linear mit dem DMX-Wert an
					Exp = Die Lichtintensität lässt sich im unteren DMX-Wertbereich fein und im oberen DMX-Wertbereich grob einstellen
					Log = Die Lichtintensität lässt sich im unteren DMX-Wertbereich grob und im oberen DMX-Wertbereich fein einstellen
					S-Curve	= Die Lichtintensität lässt sich im unteren und oberen DMX-Wertbereich fein und im mittleren DMX-Wertbereich grob einstellen
Dimmer Resp.	=	Dimmer-Reaktion	LED	= Der Strahler reagiert abrupt auf Änderungen des DMX-Werts
			Halogen	= Der Strahler verhält sich ähnlich einem Halogenstrahler mit sanften Helligkeitsänderungen
White Balance	=	Weißabgleich	Red, Green, Blue, White	= Individueller Weißabgleich. Betriebsartübergreifende Einstellung der 4 LED-Gruppen RGBW
IR Remote = Steuerung durch IR Fernbedienung ermöglichen bzw. abschalten		On	= Steuerung durch IR Fernbedienung aktiviert
		Off	= Steuerung durch IR Fernbedienung deaktiviert
Factory Reset	= Zurücksetzen auf Werkseinstellungen	Reset Now?	ENTER = Zurücksetzen auf WerkseinstellungMODE = Zurücksetzen nicht durchführen


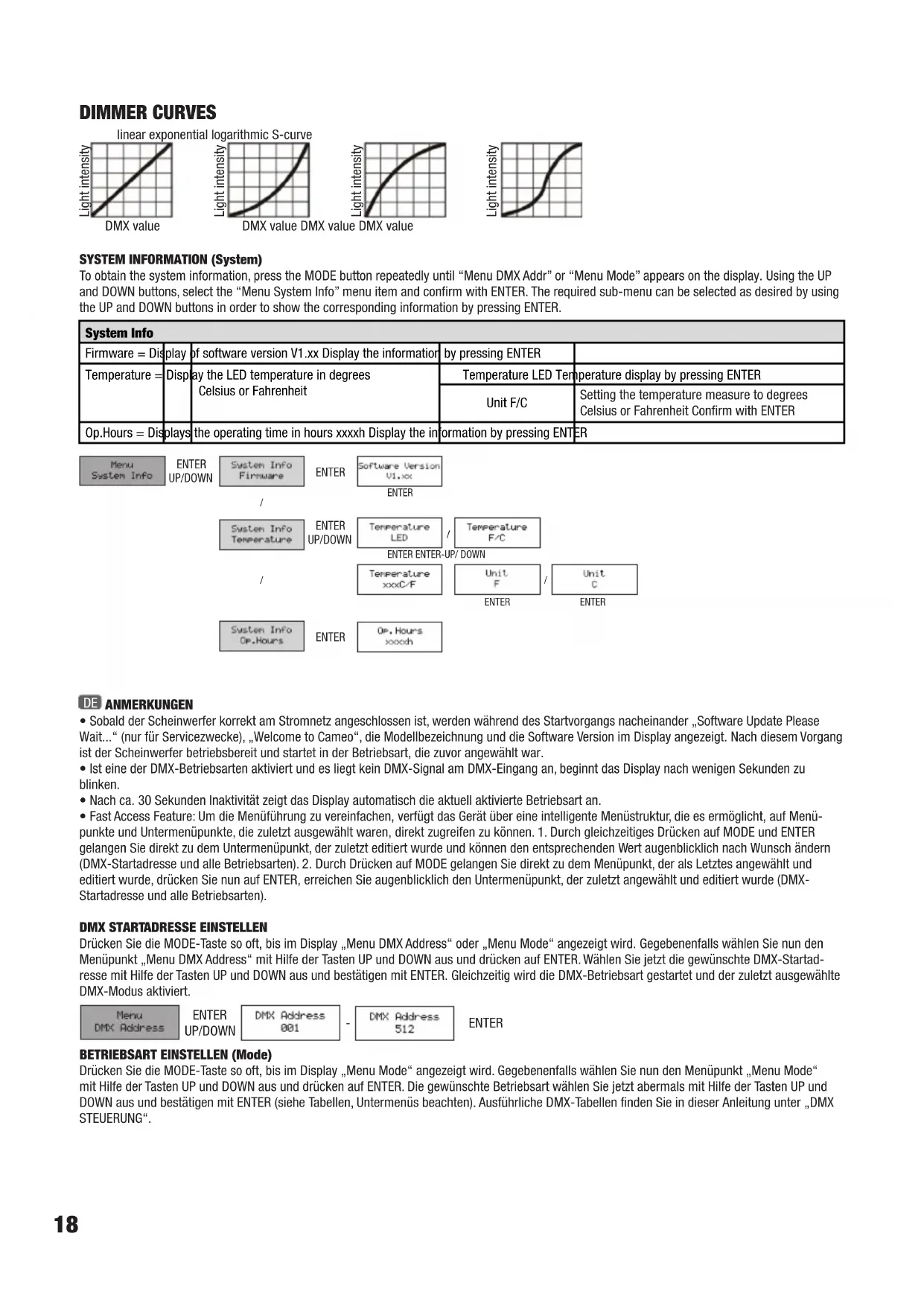

DIMMERKURVEN

linear exponential logarithmic S-curve

DMX value

DMX value DMX value DMX value

SYSTEMINFORMATIONEN (System)

Um diverse Systeminformationen ablesen zu können, drücken Sie die MODE-Taste so oft, bis im Display „Menu DMX Addr“ oder „Menu Mode“ angezeigt wird. Wählen Sie nun den Menüpunkt „Menu System Info“ mit Hilfe der Tasten UP und DOWN aus und drücken auf ENTER. Den gewünschten Untermenüpunkt wählen Sie jetzt abermals mit Hilfe der Tasten UP und DOWN aus und lassen die entsprechende Information durch Drücken auf ENTER anzeigen.

System Info
Firmware = Anzeige der Softwareversion V1.xx Anzeige der Information durch Drücken auf ENTER
Temperature = Anzeige der LED-Temperatur in Grad Celsius oder Fahrenheit			Temperature LED Temperaturanzeige durch Drücken auf ENTER
			Unit F/C	Einstellen der Temperatureinheit auf Grad Celsius oder Fahrenheit. Mit ENTER bestätigen
Op.Hours = Anzeige der Betriebsdauer in Stunden xxxxh Anzeige der Information durch Drücken auf ENTER

FR REMARQUES

DE Aktivieren Sie in den Systemeinstellungen unter „IR Remote“ die Steuerung durch die Infrarot Fernbedienung (IR Remote On). Richten Sie nun die Infrarot-Fernbedienung in Sichtverbindung direkt auf den auf der Vorderseite des Strahlers verbauten Infrarot-Sensor. Die maximale Reichweite beträgt ca. 8 Meter.

BL / ON/OFF (Blackout)

Die BL-Taste dient dazu, den Strahler abzuschalten, unabhängig davon, welche Betriebsart aktiviert ist. Bei nochmaligem Drücken der BL-Taste wird die zuvor ausgewählte Betriebsart wieder aktiviert.

SP / SPEED

11-stufige Geschwindigkeitseinstellung für die Betriebsarten „Auto Jump“, „Auto Fade“ und „Auto Program“. Drücken Sie zuerst die Taste SP und wählen dann die gewünschte Geschwindigkeit mit Hilfe der Tasten + und - aus. Stufe 1 lässt die Farbwechselsequenz langsam ablaufen, nochmaliges Drücken aktiviert Stufe 2 mit einer schnelleren Farbwechselsequenz, gefolgt von Stufe 3 bis 11, wobei Stufe 11 der schnellsten Abfolge der Farbwechselsequenz entspricht.

/ BRIGHTNESS

Einstellen der Helligkeit in 12 Stufen. Drücken Sie die Taste und wählen dann die gewünschte Helligkeit mit Hilfe der Tasten + und - aus (Stufe 1 = Blackout).

FL / FLASH (Stroboskop)

Aktivieren und Einstellen des Stroboskopeffekts in 14 Geschwindigkeitsstufen. Nachdem Sie die Taste FL gedrückt haben, wählen Sie mit Hilfe der Tasten + und - die Blitzfrequenz aus (Stufe 1 = Stroboskop deaktiviert, Stufe 2 = langsamste Blitzfrequenz, Stufe 14 = schnellste Blitzfrequenz).

R / G / B / W / A / U (Rot, Grün, Blau, Weiß / A und U ohne Funktion)

Mit Hilfe dieser 6 Tasten können individuelle Farbmischungen erstellt werden. Die 12 Helligkeitsstufen können durch Drücken der jeweiligen Farbtaste, dann mit Hilfe der Tasten + und - abgerufen werden, wobei bei Stufe 1 die LEDs abgeschaltet sind.

Beispiel: Stellen Sie Rot und Grün auf die jeweilig höchste Stufe und Blau sowie Weiß auf die niedrigste, also aus, erhalten Sie als Farbmischung ein helles Gelb.

PG (Auto Jump / Auto Fade)

Drücken Sie die Taste PG und wählen die Betriebsarten „Auto Jump“ oder „Auto Fade“ mit Hilfe der Tasten + und - aus. Die Geschwindigkeit, mit der die Programme laufen, stellen Sie mit Hilfe der Tasten SP (Speed) und + und - ein.

CM (Farbmakros)

15 Farbpresets, die mit Hilfe der Tasten CM und + und - abgerufen werden können.

SC (musikgesteuertes Farbwechselprogramm)

Um die Betriebsart Musiksteuerung zu aktivieren, drücken Sie auf SC und stellen die Mikrofonempfindlichkeit mit Hilfe der Tasten + und - wunschgemäß ein (11 Stufen).

AU (Auto Program)

Automatischer Wechsel zwischen „Auto Jump“ und „Auto Fade“. Die Laufgeschwindigkeit wird mit Hilfe der Tasten SP und + und - eingestellt.

DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. Das letzte Gerät der Kette ist mit einem Abschlussstecker (Terminator) zu bestücken.

DMX ist die gemeinsame "Sprache", über die sich die unterschiedlichsten Gerätetypen und Modelle verschiedener Hersteller miteinander verkoppeln und über einen zentralen Controller steuern lassen, sofern sämtliche Geräte und der Controller DMX-kompatibel sind. Für eine optimale Datenübertragung

ist es erforderlich, die Verbindungskabel zwischen den einzelnen Geräten so kurz wie möglich zu halten. Die Reihenfolge, in der die Geräte in das DMX-Netzwerk eingebunden sind, hat keinen Einfluss auf die Adressierung. So kann sich das Gerät mit der DMX-Adresse 1 an einer beliebigen Position in der (seriellen) DMX-Kette befinden, am Anfang, am Ende oder irgendwo in der Mitte. Wird einem Gerät die DMX-Adresse 1 zugewiesen, "weiß" der Controller, dass er alle der Adresse 1 zugeordneten Daten an dieses Gerät senden soll, ungeachtet seiner Position im DMX-Verbund.

SERIELLE VERKOPPLUNG MEHRERER SCHEINWERFER

1. Verbinden Sie den männlichen XLR-Stecker (3-Pol oder 5-Pol) des DMX-Kabels mit dem DMX-Ausgang (weibliche XLR-Buchse) des ersten DMX-Geräts (z.B. DMX-Controller).

2. Verbinden Sie den weibliche XLR-Stecker des an den ersten Scheinwerfer angeschlossenen DMX-Kabels mit dem DMX-Eingang (männliche XLR-Buchse) des nächsten DMX-Geräts. Verbinden Sie den DMX-Ausgang dieses Geräts in der gleichen Weise mit dem DMX-Eingang des nächsten Geräts und so weiter. Bitte beachten Sie, dass DMX-Geräte grundsätzlich seriell verschaltet werden und die Verbindungen nicht ohne aktiven Splitter geteilt werden können. Die maximale Anzahl der DMX-Geräte einer DMX-Kette darf 32 nicht überschreiten.

Eine umfangreiche Auswahl geeigneter DMX-Kabel finden Sie in den Adam Hall Produktlinien 3 STAR, 4 STAR und 5 STAR.

DMX-KABEL:

Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen.

Steckerbelegung:

DMX-Kabel mit 3-Pol XLR-Steckern: DMX-Kabel mit 5-Pol XLR-Steckern (Pin 4 und 5 sind nicht belegt.):

1 3 2 Shield DMX + DMX - 1 3 2

DMX-ABSCHLUSSSTECKER (TERMINATOR):

Um Systemfehler zu vermeiden, ist das letzte Gerät einer DMX-Kette mit einem Abschlusswiderstand zu bestücken (120 Ohm, 1/4 Watt).

3-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT3

5-Pol XLR-Stecker mit Abschlusswiderstand: K3DMXT5

Steckerbelegung:

3-Pol XLR-Stecker:

5-Pol

XLR-Stecker:

DMX-ADAPTER:

Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich.

Steckerbelegung

Pin 4 und 5 sind nicht belegt.

Steckerbelegung

DMX-Adapter 3-Pol XLR male auf 5-Pol XLR female: K3DHM0020

Pin 4 und 5 sind nicht belegt.

FR DMX-512

DE
Modellbezeichnung: CLQS15RGBW(WH)

Produktart: LED Spot
Typ: Compact Spot
Farbspektrum LED: RGBW
LED Anzahl: 1
LED Typ: 15W
Wiederholrate: 3600 Hz
Abstrahlwinkel: 4,5°, 10°, 25°
DMX-Eingang: Kabel mit männlichem 3-Pol XLR Stecker
DMX-Ausgang: Kabel mit weiblichem 3-Pol XLR Stecker
DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 4-Kanal, 9-Kanal
DMX Funktionen: Dimmer, Dimmer Fine, RGBW, Stroboskop, Farbtemperaturkorrektur, Farbmakros,Farbwechsel, Farbüberblenden
Standalone Funktionen:	Farbmischung, Farbmakros, Master/Slave-Betrieb, Farbwechsel, Farbüberblenden, Auto Mode, Stroboskop, Dimmer Reaktion, Dimmerkurven, Weißabgleich

Steuerung: DMX512, IR Fernbedienung, RDM enabled

Bedienelemente: Mode, Enter, Up, Down

Anzeigeelemente: OLED-Display

Betriebsspannung: 100 - 240V AC / 50 - 60Hz

Leistungsaufnahme: 18W

Beleuchtungsstärke (@ 1m): 24300 lx (RGBW, 4,5°)

Lichtstrom (RGBW): 365 lm

Stromversorgungsanschluss: blaue Netzeingangsbuchseweiße Netzausgangsbuchse

Umgebungstemperatur (in Betrieb): 0°C - +45°C

Relative Luftfeuchtigkeit: <85% nicht kondensierend

Gehäusematerial: Metall

Gehäusefarbe: schwarz (CLQS15RGBW)weiß (CLQS15RGBWWH)

Gehäusekühlung: Konvektion

Abmessungen (B x H x T, ohne Montagebügel): 89 x 89 x 172mm

Gewicht: 1,2kg

Weitere Eigenschaften:verstellbarer Montage- bzw. dienung, 2 Streuscheiben inkl.

FR

DE HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter [e-mail] anfragen.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FR GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ
