Produkttyp	Heimtrainer
Marke	Christopeit
Modell	AX 2000
Bremssystem	Magnetisch
Schwungrad	ca. 8 kg
Widerstandsstufen	10 Stufen
Pulsmessung	Im Lenker integriert (Touchsensoren)
Sattelverstellung	Vertikal und horizontal (Schnellspanner)
Lenkerverstellung	Neigung einstellbar
Transport	Transportrollen vorne
Bordcomputer	Anzeige: Geschwindigkeit, Distanz, Zeit, Kalorien, Puls, Scan; Grenzwertvoreinstellung; Smartphone-/Tablet-Halterung
Stromversorgung	2 AAA-Batterien 1,5 V
Maximale Benutzerbelastung	150 kg
Nutzungsklasse	H/C (Haushalt)
Produktgewicht	28 kg
Benötigte Trainingsfläche	2,5 m²
Montage	30 bis 40 Minuten
Wartung	Mit feuchtem Tuch reinigen; alle 50 Stunden Schrauben prüfen; alle 100 Stunden schmieren
Garantie	Hersteller konsultieren

Häufig gestellte Fragen - AX 2000 Christopeit

Welche Einstellungen sind für Sattel und Lenker möglich?

Der Sattel kann in der Höhe und horizontal mit einem Schnellspanner verstellt werden. Der Lenker ist in der Neigung einstellbar. Die Markierungen für die maximale Höhe dürfen nicht überschritten werden.

Wie benutze ich den Bordcomputer?

Der Computer schaltet sich durch kurzes Drücken der F-Taste oder durch Beginn des Pedalierens ein. Er zeigt Zeit, Geschwindigkeit, Distanz, Kalorien und Puls an. Verwenden Sie die F-Taste zur Auswahl einer Funktion und die E-Taste zur Voreinstellung von Werten. Ein langer Druck auf F setzt alles zurück.

Warum schaltet sich der Computer nicht ein?

Überprüfen Sie, ob die AAA-Batterien richtig eingelegt sind und die Anschlüsse im Lenkerrohr richtig verbunden sind. Wenn das Problem weiterhin besteht, nehmen Sie die Batterien 10 Sekunden heraus und setzen Sie sie wieder ein.

Wie messe ich meinen Puls mit diesem Fahrrad?

Legen Sie beide Handflächen gleichzeitig auf die dafür vorgesehenen Kontaktflächen am Lenker. Der Computer zeigt dann den Puls in Schlägen pro Minute an. Stellen Sie sicher, dass die Messkabel richtig verbunden sind.

Wie stelle ich den Widerstand ein?

Drehen Sie den Widerstandseinstellknopf (am Rahmen) von Stufe 1 (minimaler Widerstand) bis Stufe 10 (maximaler Widerstand). Stufe 1 entspricht einer leichten Anstrengung, Stufe 10 einer intensiven Anstrengung.

Welche regelmäßige Wartung ist erforderlich?

Überprüfen Sie alle 50 Betriebsstunden den festen Sitz aller Schrauben. Alle 100 Stunden schmieren Sie die Pedallager, die Gewinde der Lenkerschraube und des Schnellspanners mit Sprühöl. Reinigen Sie das Gerät nach jedem Gebrauch mit einem feuchten Tuch.

Wie transportiere ich den Heimtrainer?

Der Heimtrainer ist vorne mit zwei Transportrollen ausgestattet. Zum Bewegen heben Sie den hinteren Fuß an und rollen ihn zum gewünschten Zielort.

Welche maximale Belastung wird unterstützt?

Die maximale zulässige Belastung beträgt 150 kg. Überschreiten Sie dieses Gewicht nicht, um die Sicherheit und Langlebigkeit des Geräts zu gewährleisten.

Was tun, wenn sich der Widerstand nicht ändert?

Überprüfen Sie, ob das Übertragungskabel gemäß der Montageanleitung (Schritt 3) richtig im Stützrohr angeschlossen ist. Stellen Sie sicher, dass das Kabel richtig im kleinen Haken und in der Halterung sitzt.

Wie kann ich Ersatzteile erhalten?

Besuchen Sie die Website www.christopeit-service.de, um Ersatzteile zu bestellen. Die Teileliste finden Sie in der Anleitung mit den Referenznummern.

BEDIENUNGSANLEITUNG AX 2000 Christopeit

Montage- und Bedienungsanleitung

Bestell-Nr.: 2006AX 2000

DE

Seite 2-11

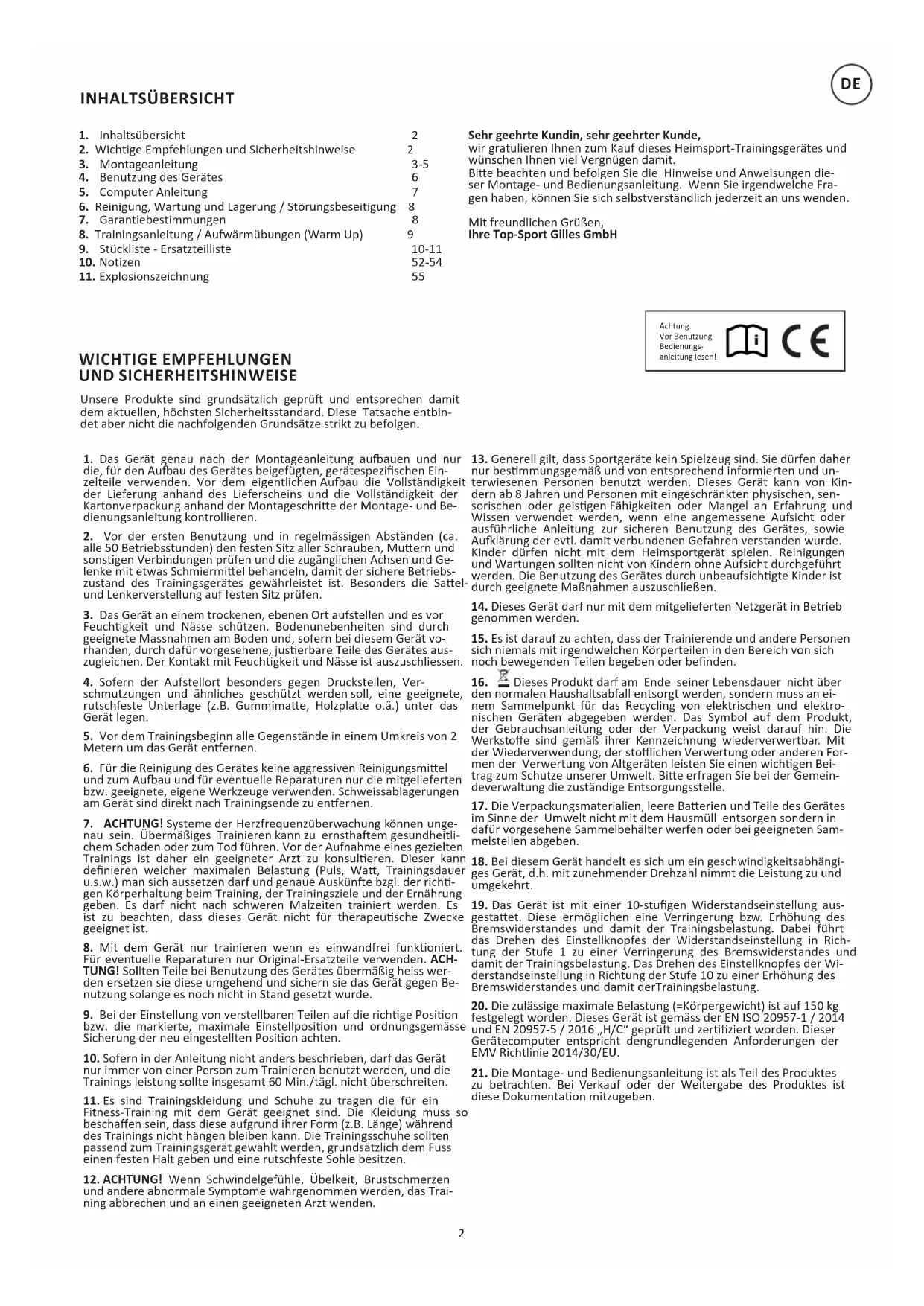

1. Inhaltsübersicht 2
2. Wichtigte Empfehlungen und Sicherheitshinweise 2
3. Montageanleitung 3-5
   4.Benutzung des Gerätes 6
4. Computer Anleitung 7
5. Reinigung, Wartung und Lagerung / Störungsbeseitigung 8
   7.Garantiebestimmungen 8
6. Trainingsanleitung/Aufwärmbüungen (Warm Up) 9
   9.Stucklste-Ersatzteilliste 16
   10.Notizen 5
7. Explosionszeichnung 55

Sehr geehrte Kundin, sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf diesen Heimssport-Trainingsgerätes und wünschen Ihnen viel Vergnugen damit.

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung. Wenn Sie irgendweiche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichen Gruben,

Ihre Top-Sport Gilles GmbH

WICHTIGEMPFEHLUNGEN UNDSICHERHEITSHINWEISE

Unsere Produkte sind grundsätzlich geprüft und entsprechen damit dem aktuellen, hochsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.

Achtung:

Vor Benutzung

Bededitions: anleitung :(len!

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefugten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit der Kartonverpackung anhand der Montageschritte der Montage- und Bedienungsanleitung kontrollieren.
2. Vor der ersten Benutzung und in regelmässigen Abständen (ca. alle 50 Betriebsstunden) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prufen und die zuganglichen Achsen und Gelenke mit etwas Schmiermittel behandeln, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Besonderss die Sattel und Lenkerverstellung auf festen Sitz prufen.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nasse schützen. Bodenunebenheiten sind durch geeignete Massnahmen am Boden und, sofern bei thisem Gerät vorhanden, durch davon vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nasse ist auszuschliessen.
4. Sofern der Aufstellortyers gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.a.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfern.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweissablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung konnen ungenau sein. Übermäßiges Trainieren kann zu ernsthaften gesundheitlichchem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist davon ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Malzeiten trainiert werden. Es ist zu beachten, dass这点es Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei Funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACH-TUNG! Sollen Teile bei Benutzung des Gerätes übermäßige heiss werden ersetzen sie diese umgehend und sichern sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstelltbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemäße Sicherung der neu eingestillten Position achten.
10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden, und die Trainings leistung sollte insgesamt 60 Min./tagl. nicht überschreiben.
11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hangen bleiben kann. Die Trainingschuhe sollenn passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt geben und eine rutschfeste Sohle besitzen.

12. ACHTUNG! Wenn Schwindelgebung, Übelkeit, Brustschmerzen und andere abnormale Symptome wahrgenommen werden, das Training abbrechen und einen geeigneten Arzt wenden.

13. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie darüber davon nur bestimmungsgemäß und von entsprechend informierten und unterwiesenen Personen benutzt werden. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen verwendet werden, wenn eine angemessene Aufsicht oder auffuhrliche Anleitung zur sicheren Benutzung des Gerätes, sowie Aufklärung der evtl. damit verbundenen Gefahren verstanden wurde. Kinder dürfen nicht mit dem Heimsportgerät speilen. Reinigungen und Wartungen sollen nicht von Kindern ohne Aufsicht durchgeführt werden. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschreiben.

14. Dieses Gerätarf nur mit dem mitgelieferten Netzgerät in Betrieb genommen werden.
15. Es ist darauf auf achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körparteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
16. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.itte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
17. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen sondern in darauf vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
18. Bei dieserem Gerät handelt es sich um ein geschwindigkeitsabhängiges Gerät, d.h. mit zunehmender Drehzahl nimmt die Leistung zu und umgekehrt.
19. Das Gerät ist mit einer 10-stufigen Widerstandseinstellung ausgestellt. Diese ermögen eine Verringerung bzw. Erhöhung des Bremswiderstandes und damit der Trainingsbelastung. Dabei führt das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 1 zu einer Verringerung des Bremswiderstandes und damit der Trainingsbelastung. Das Drehen des Einstellknopfes der Widerstandseinstellung in Richtung der Stufe 10 zu einer Erhöhung des Bremswiderstandes und damit derTrainingsbelastung.
20. Die zulässige maximale Belastung (=Körpergewicht) ist auf 150 kg festgelegt worden. Dieses Gerät ist gemäss der EN ISO 20957-1/2014 und EN 20957-5/2016 „H/C" geprüft und zertifiziert worden. Diese Gerätecomputer entspricht dengrundlegenden Anforderungen der EMV Richtlinie 2014/30/EU.
21. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugegeben.

MONTAGEANLEITUNG

Bevor Sie mit der Montage beginnen, unbedingt unsere Empfehlungen und Sicherheitschinweise beachten! Entnahmen Sie alle Einzelteile der Verpackung, legen Sie diese auf den Boden und kontrollieren Sie grob die Vollzährigkeit anhand der Montagebildner. Dieses soll denen den Zusammenbau des Gerätes erleichtern und schneller durchführbar machen. Montagezeit ca. 30-40-Min

SCHRITT 1:

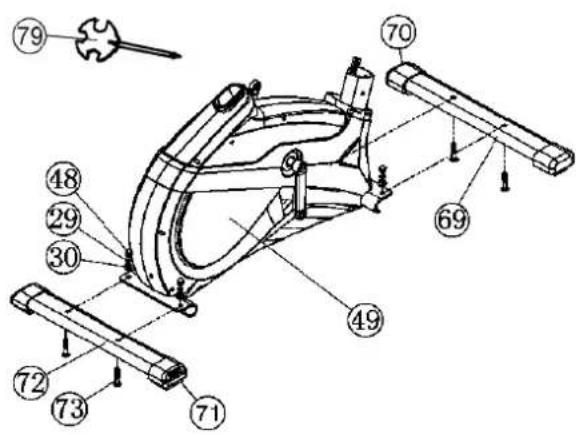

Montage des vorderen- und hinteren FuBes (69+72).

1. Fuhren Sie den vorderen Fuß (69), montiert mit den Fußabdeckungen mit Transportrolleneinheiten (70) an den Grundrahmen (49) und schrauben Sie diesen mittels der Schlossschrauben M8x45 (73), Unterlegscheiben (30), Federringen (29) und Hutmuttern (48) fest.
2. Führer Sie den Hinteren Fuß (72) montiert mit Fußabdeckungen mit Höhenverstellung (71) an den Grundrahmen (49) und schrauben Sie diesen mittels der Schlosssschrauben (73), Unterlegscheiben (30), Federringen (29) und Hutmuttern (48) fest. (Die Höhmausgleichschrauben an den Fußkappen (71) sind zur Stabilisierung des Gerätes bei Unebenheiten gedacht.)

SCHRITT 2:

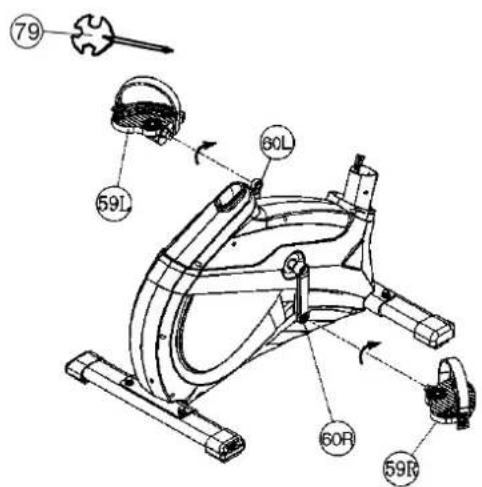

Montage der Pedale (59L+59R).

1. Montieren Sie die Pedalsicherungsbänder an die entspruchenden Pedalen (59L + 59R) . Die Pedalsicherungsbänder sind markiert mit „R" für Rechts und „L" für Links.
2. Montieren Sie die Pedalen (59L+59R) an die Pedalarme (60L+60R). Die Pedale sind markiert mit „R“ für Rechts und „L“ für Links. (Ach-tung: Links und Rechts sind aus der Richtung zu sehen, wenn man auf dem Gerät sitzt und trainiert. Die rechte Pedale (59R) muss im Uhr-zeigersinn und die linke Pedale (59L) entgegen dem Uhrzeigersinn eingedreht werden.)

SCHRITT 3:

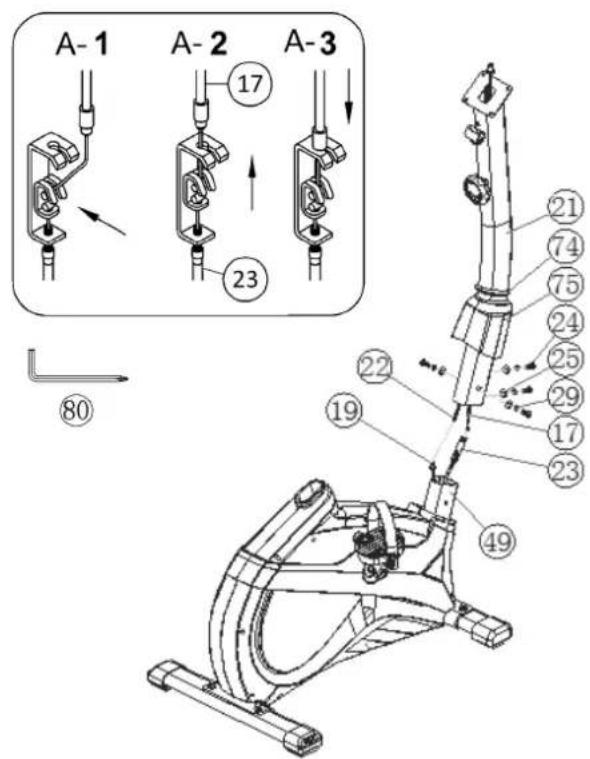

Montage des Lenkerstutzrohres (21) am Grundrahen (49).

1. Schieben Sie den Gummiring (74) und die Stützrohrverkleidung (75) auf das Stützrohr (21) auf.
2. Nehmen Sie das Lenkerstützrohr (21) mit dem bereits eingelegten Computerkabelstrang (22) zur Hand. Verbinden Sie den unter aus dem Lenkerstützrohr (21) ragenden Stecker des Computerkabelstranges (22) mit dem aus dem Grundgestell (49) ragenden Stecker des Sensorkabels (19). (Achtung! Das oben aus dem Stützrohr (21) ragende Ende des Computerkabelstrangs (3)arf nicht in das Rohr rutschen, da es zur weiteren Montage noch benötigt wird.)
3. Führn Sie das Ende der Widerstandseinstellung (17) zur Seilzugaufnahme (23) und verbinden Sie diese miteinander wie im Bild ([1]-[3]) dargestellt. Dazu die Widerstandregulierung so einstellen, dass der Seilzug mit dem Knopf welt möglichst aus dem Mantel stehen (Stufe 10). Dann den Knopf am Ende des Drahtes der Widerstandseinstellung in den in der Aufnahme befindlichen Haken einhängen (Bild 1). Dann das ganze Stützrohr (mit eingehaktem Seilzugknopf kräftig nach obenziehen, sodass sich der Haken in der Aufnahme nach oben schiebt (Bild 2) und der Mantel oben auf die Aufnahme ein arretiert werden kann (Bild 3).
4. Stecken Sie das Lenkerstutzrohr (21) in die darauf vorgesehene Aufnahme des Grundgestelles (49). Achten Sie darauf, dass die zuvor hergestellte Kabelverbindung nicht eingequetscht wird. Verschrauben Sie das Lenkerstutzrohr (21) mit dem Grundgestell (49) mittels der Schrauben (24), Federringe (29) und der Unterlegscheiben (25).
5. Positionieren Sie die Stützrohrverkleidung (75) über die Schraubenverbindung und anschließend den Gummiring (74).

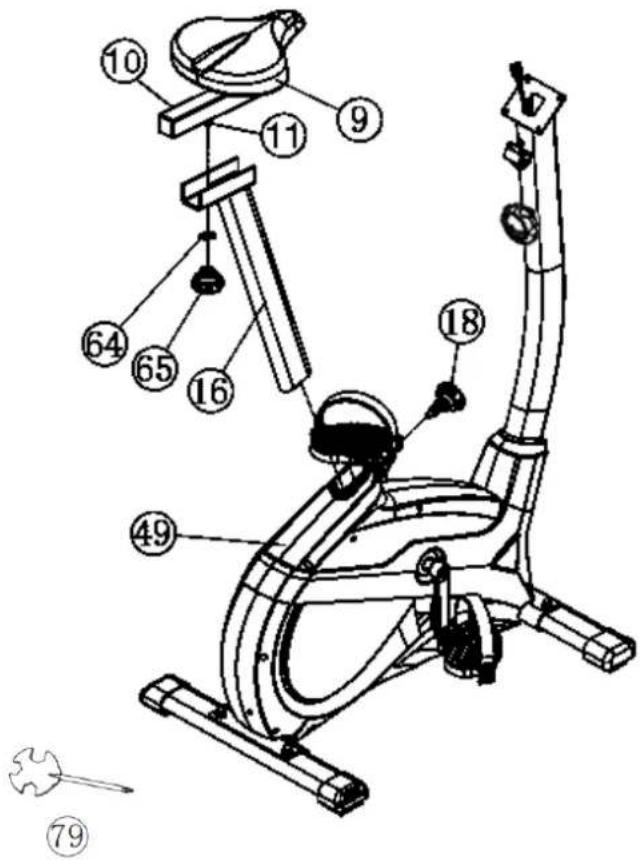

SCHRITT 4:

Montage des Sattels (9) und des Sattelgleiters (10) am Sattelstutzrohr (16).

1. Stecken Sie den Sattel (9) auf den Sattelgleiter (10) und schrauben Sie diesen in gewünschter Neigung fest. Dazu bereits schwarzen Muttern unter dem Sattel fest anziehen.
2. Legen Sie den Sattelgleiter (10) in die Aufnahme am Sattelstutzrohr (16) ein und befestigen Sie diesen in gewunschter horizontaler Stellung mittels der Unterlegscheibe 10//25 (64) und Sterngriffmutter (65) am Gewindestück (11).
3. Das Sattelstutzrohr (16) in die davon vorgesehene Aufnahme des Grundrahmens (49) stecken und die gewünsche Position mittels Eindreten des Schnellverschlusses (18) sichern. (Achtung! Zum Eindreten des Schnellverschlusses (18) muss das Gewindeloch im Grundrahen (49) und eines der Locher im Sattelstutzrohr (16) überinander stehen. Weiterhin muss darauf geachtet werden, dass das Sattelstutzrohr (16) nicht über die markierte, maximale Einstellung aus dem Grundrahen herausgezogen wird. Die Einstellung kann später beliebig verändert werden, in dem man den Schnellverschluss (18) nur einige Umdrehungen losdrecht undihn dann zieht, das Sattelstutzrohr in die neue Position bringt bis der Schnellverschluss einrastet undihn danach wieder festdreht.)

SCHRITT 5:

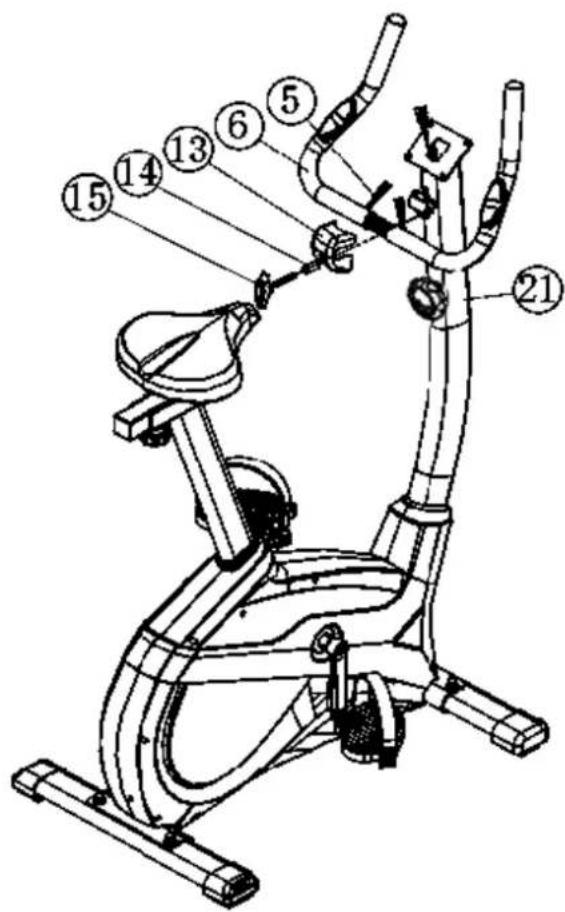

Montage des Lenkers (6) am Stützrohr (21).

1. Führn Sie den Lenker (6) zur geöffneten Lenkeraufnahme am Stützrohr (21), fadeln Sie die Pulskabel (5) durch vorhandene Öffnung am Stützrohr (21) und schreiben Sie die Lenkeraufnahme über den Lenker (6).
2. Stecken Sie die Lenkerverkleidung (13) über den Lenker (6) und befestigen Sie den Lenker (6) in gewünschter Position am Stützrohr (21) mittels des Distanstückes (14) und der Lenkergriffschraube (15).

SCHRITT 6:

Montage des Computers (1) am Stutzrohr (21).

1. Stecken Sie das Verbindungskabel (22) und die Pulskabel (5) in die entsprechenden Anschlussbuchsen des Computers (1) ein.
2. Legen Sie den Computer (1) auf das Stützrohr (21) (ohne die Kabelverbindung einzuquetschen) und schrauben Sie den Computer (1) mittels der Schrauben (2) an dem Stützrohr (21) fest. Die Schrauben (2) befinden sich dazu auf der Computerrückseite.

SCHRITT 7:

Kontrolle

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäß Montage und Funktion prufen. Die Montage ist hiermit beendet.
2. Wenn alles in Ordnung ist, mit leichten Widerstandseinstellungen mit dem Gerat vertraut machen und die individuellen Einstellungen vornehmen.

Anmerkung:

Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen bzw. Ersatzteilbestellungen benotigt werden.

Transport des Gerätes

Es befinden sich 2 Transportrolten im vorderen Fuß. Um das Gerät an einen anderen Ort zu stellen oder zu lagern, fassen sie den Lenker und kippen Sie das Gerät auf den vorderen Fuß so welt, sodass sich das Gerät leicht auf den Transportrolten bewegen{lösst und schiben Sie es zum gewünschten Ort.

Sitzböhenverstellung

Um eine angenehme Sitzposition beim Training zu erhalten muss die Sitzhöhe richtig eingestellt werden. Die richtige Sitzhöhe ist dann vorhanden, wenn beim Trainieren das Knie bei tiefster Pedalstellung noch eine weniger gebeugt ist und nicht ganz durchgestreckt werden kann. Um die richtige Sitzposition einzustellen, offen Sie mit der einen Hand den Schnellverschluss ein frei und ziehen Sie dann den Knopf hereus, sodass Sie mit der anderen Hand den Sattel mit dem Sattelstutzrohr in die gewünschte Sitzposition schiben können. Anschließlich latenten Sie den Knopf los, sodass dieser einrastet und schrauben him wieder richtig fest.

Wichtig

1 Vergewissern sie sich, dass der Schnellverschluss richtig eingerastet und festgeschraubt ist. Ziehen Sie nicht das Sattelstutzrohr über die maximale Position hersaun und verstellen Sie keine Position während Sie auf dem Trainingsgerät sitzen.

Eine biomechanisch optimale Sitzposition gewährleistet eine optimale Kraftübertragung. Ziel ist es, dass die vorhandene Kraft großmöglich auf den Pedalen ankommt und die Muskulatur im optimalen Wirkungsbereich arbeitet. Die Sitzposition beeinfusst im Wesentlichen welche Muskeln primar beansprucht werden. Die richtige Lenkerposition ist

für die Haltung des oberen Körperbereichs verantwortlich. Ist die Lenkereinstellung horizontal gewählt so erhält man eine sportliche Körperherhaltung. Mit jeder weiteren Schragstellung zum Körperhin, wird eine entspanntere Haltung eingestellt. Zur Verstellung des Lenkers lose Sie einfach die Lenkerschaube bis sich der Lenker in die gewünschte Position bringen{lösst undziehen Sie diese nach Verstellung wieder fest an.

Um evtl. Problemen wie Rucken-/ Knieschmerzen oder Taubheitsgefuhl in den Fuen durch eine mangelhafte Sitzposition auf dem Fahrrad vorzubeugen, wird die Beachtung der richtigen Einstellung von Sattel und Lenker dringend empfohlen.

Auf/Absteigen vom Gerät und Benutzung:

Aufsteigen:

Nachdem die Sitzhöhe richtig eingestellt wurde, steigen Sie mit einem Bein über das Grundgerät und halten Sie sich damit am Lenker fest. Führn Sie eine Pedale zur untersten Position und schieben Sie den Fuß unter das Pedalsicherungsband auf das Pedal ein, sodass Sie einen sicheren Stand auf der Pedale haben. Setzen Sie sich auf den Sattel und führen Sie dann den anderen Fuß auf das zweite Pedal.

Benutzung:

Halten Sie sich mit beiden Händen an dem Lenker in gewünschter Position fest und bleiben Sie auf dem Sattel während des Trainings sitzen. Ebenso darauf acht den, dass die Fuß auf den Pedalen mit den Pedalsicherungsbandern geschichert sind.

Absteigen:

Stopen sie das Training und halten Sie sich am Lenker gut fest. Stellen Sie zuerst einen Fuß vom Pedal für einen sicheren Stand auf den Boden und sitzen Sie dann vom Sattel ab. Stellen Sie danach den zweiten Fuß vom Pedal auf den Boden und steigen Sie zu einer Seite über das Gerät ab.

Anmerkung:

1. Dieses Fitnessgerät ist ein stationäre Heimsportgerät und simuliert in Radfahren. Ein vermindertes Risiko besteht durch ein wetterunabhängiger Training ohne außer Einfüsse, sowie bei ertl. Gruppenzwangs, die das Risiko von Überanstrengungen oder Stürzen.

Radfahren bietet ein Herz-Kreislauf-Training ohne Überforderung, aufgrund der Möglichkeit des selbst einstellbaren Widerstandes. Somit ist ein mehr oder weniger Intensive Training möglich. Es trainiert die unteren Extremitäten, stärkt das Herz-Kreislaufsystem und fordert somit die Gesamtfitness des Körpers.

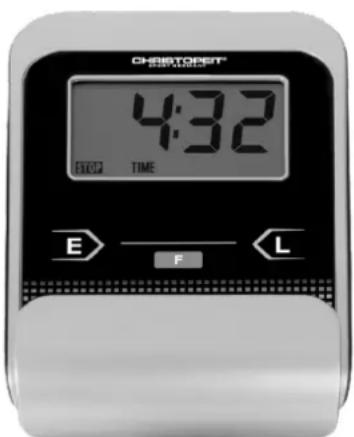

Der mitgelieferte Computer bietet den größten Trainingskomfort. jeder trainingsrelevante Wert wird in einem entsprechenden Sichtfenster angezeigt.

Vom Trainingsbeginn an werden die benötigte Zeit, die aktuelle Geschwindigkeit, der ungebährte Kalorierverbrauch, zurückgelegte Entfernung und der aktuelle Puls angezeigt. Alle Werte werden von Null an aufwärts zählend festgehalten.

Wollen Sie permanent einen Wert während des Trainings angezeigt haben, so wahlen Sie diesen mit der „F“-Taste aus. Wollen Sie diesen Wert im permanenten Wechsel angezeigt besteht, so wahlen Sie die Funktion „SCAN" aus. In Abständen von ca. 6 Sekunden wechselt die Anzeige dann von einer Funktion zur Nachsten.

Der Computer schaltet sich durch kurzes Drücken der F-Taste oder einfachem Trainingsbeginn ein. Der Computer beginnt alle Werte zu erfassen und anzuzelgen. Um den Computer zu stoppen, einfach das Training beenden. Der Computer stoppt alle Messungen und halt die zuletzt erreichten Werte fest. Die zuletzt erreichen Werte in den Funktionen ZEIT, KALORIEN und KM werden gespeichert und bei einer Wideraufnahme des Trainings kann von diesen Werten aus weitertrainiert werden.

Der Computer schaltet sich ca. 4 Minuten nach Beendigung des Trainings automatisch ab. Alle bis dahin erreichten Werte werden gespeichert und bei einer Wideraufnahme des Trainings wieder angezeigt. Es kann dann ausgegehend von diesen Werten weitertrainiert werden oder mittels der „L"Taste alle Funktionen auf Null gesetzt werden.

ANZEIGEN:

1. KM/H" SPEED-Anzeige:

Es wird die aktuelle Geschwindigkeit in Kilometern pro Stunde angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist nicht möglich. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Höchstgrenze der Anzeige 999,9 km/h)

2. "ZEIT" (TIME)-Anzeige:

Es wir die aktuell benöttige Zeit in Minuten und Sekunden angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist möglich. Ist eine bestimmte Zeit vorgegeben, so wird die noch zurückzulegende Zeit angezeigt. Wird der vorgegebene Wert erreicht, wird diese durch ein akustisches Signal angezeigt. Eine Speicherung der zuletzt errechten Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 99 Minuten.)

3. KM (DIST)-Anzeige:

Es wird der aktuelle Stand der zurückgelegten Kilometern angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist möglich. Ist eine bestimmte Strecke vorgegeben, so wird die noch zurückzu-legende Strecke angezeigt. Wird der vorgegebene Wert erreicht, wird diese durch ein akustisches Signal angezeigt. Eine Speicherung der zu-letzt erreichten Werte in dieser Funktion erfolgt. (Hochstgrenze der An-zeige 999,9 km)

4. KALORIEN" (CAL)-Anzeige:

Es wird der aktuelle Stand der verbrauchten Kalorien angezeigt. Eine Vorgabe eines bestimmten Wertes mittels der „E“-Taste ist möglich. Ist eine bestimme Verbrauchsmenge vorgegeben, so wird die noch zu verbrauchenden Kalorienmenge angezeigt. Wird der vorgegebene Wert erreicht, wird diese durch ein akustisches Signal angezeigt. Eine Speicherung der zuletzt erreichen Werte in dieser Funktion erfolgt. (Höchstgrenze der Anzeige 999,0 Kalorien)

5. "PULS"Anzeige:

Es wird der aktuelle Puls pro Minuten angezeigt. Eine Vorgabe bestimmter Werte mittels der E'' -Taste ist möglich. Eine Speicherung der zuletzt erreichten Werte in dieser Funktion erfolgt nicht. (Hochstgrenze der beiden Anzeigen 40-240 Pulsschlage pro Minute)

Achtung:

Zur Pulsmessung müssen die beiden Kontaktflächen der Pulsmessgriff-Einheit mit beiden Händen gleichzeitig gegriffen werden. Dabei sollenn sich die Kontaktflächen mittig in der Handinnenfläche befinden.

6. "SCAN"-Funktion:

Wird diese Funktion mittels der, F^ -Taste ausgewählt, werden im fortlaufenden Wechsel von ca. 6 Sekunden die aktuellen Werte aller Funktion nach einander angezeigt.

7. STOP" - Anzeige:

Anzeige von Stopp Modus. Es konnen Vorgaben eingestellt werden.

TASTEN:

1. F^ -Taste (Funktion):

Durch ein kurzes, einmaliges Drucken der Taste kann von einer zur an-deren Funktion gewechselt werden; d.h. die jeweilige Funktion ausgewählt werden in der mittels der „E“-Taste Eingaben vorgenommen werden sollen. Die jeweils ausgewählte Funktion wird im Sichtfenster angezeigt.

2. _e^ -Taste (Eingabe):

Durch einomaliges Drucken dieser Taste ist eine stufenweise Vorgabe von Werten in den einzelnen Funktionen möglich. Dazu muß zuvor die gewünschte Funktion mit der „F“-Taste ausgewählt werden. Längeres Drucken lost einen Schnellvorlauf aus. Bei Trainingsbeginn wird dann, von den vorgegebenen Werten ab, gegen Null gezählt.

3. L"-Taste (Löschen):

Durch ein kurzes Drucken dieser Taste kann der durch die „F“-Taste ausgewählte Wert auf Null gesetzt werden. Durch ein längeres Drucken der Taste (ca. 3 Sekunden) erfolgt eine Lösung aller zuletzt erreichten Werte aller Anzeigen.

Austausch der Batterien:

1. Öffnen Sie den Batteriefachdeckel und entnahmen Sie die gebrauchten Batterien. (Sollten die Batterien ausgelaufen sein entfernen Sie diese unter erhöhter Berücksichtigung, dass die Batteriesäure nicht mit Haut in Kontakt kommt und reinigen Sie das Batteriefach gründlich.)
2. Legen Sie neue Batterien (Typ (AAA) Mignon 1,5V in richtiger Reihenfolge und unter Berücksichtigung der Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel, sodass dieser einerastet.
3. Sollete der Computer die Funktion nicht sofort aufnehmen sollen den Batterien für 10 Sekunden entfernt und wieder eingelegt werden.
4. Die leeren Batterien gemäß den Entsorgungsrichtlinien fachgerecht entsorgen und nicht zum Restmull geben.

Batteriefach
AAA Batterien

1. Reinigung

Benutzung in Innenraumen geeignet. Halten Sie das Gerä sauer und Feuchtigkeit vom Gerä fern.

2. Lagerung

Entnehmen Sie die Batterien aus dem Computer bei Beabsichtigung das Gerät länger als 4 Wochen nicht zu nutzen. Schieben Sie den Sattelschlitten in Richtung Lenker und das Sattelstützrohr so tief wie möglich in den Rahmen hinein. Wahlen Sie einen trockenen Lagerort Im Haus und geben Sie etwas Sprüh-OI an die Pedalkugellager links und rechts, an das Gewinde der Lenkerbefestigungsschaube, sowie an das Gewinde des Schnellverschlusses. Decken Sie das Gerät ab um es vor Verfärbungen durch evtl. Sonneneinstrallung und Staub zu schützen.

3. Wartung

Wir empfehlen alle 50 Betriebsstunden eine Überprüfung der Schraubenverbindungen auf festen Sitz, welche bei der Montage hergestellt werden. Alle 100 Betriebsstunden sollen Sie etwas Sprüh-Ol an die Pedalkugellager links und rechts, an das Gewinde der Lenkerbefestigungsschraube sowie an das Gewinde des Schnellverschusses geben.

STÖRUNGSBESEITIGUNG

Wenn Sie die Funktionstörung nicht anhand der aufgeführten Informationen beheben konnen, so kontaktieren Sie ihren Handler oder den Hersteller.

Problem Mögliche	Ursache	Lösung
Der Computer schaltet sich durch Drücken einer Taste nicht ein.	Keine Batterien eingesetzt oder Batterien leer	Überprüfen Sie die Batterien im Batteriefach auf ordnungsgemäßen Sitz oder wechseln Sie diese aus.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer oder gelöster Steckverbindung.	Überprüfen Sie die Steckverbindung am Computer und die Steckverbindung im Stützrohr auf ordnungsgemäßen Sitz.
Der Computer zählt nicht und schaltet sich durch Beginn des Trainings nicht ein.	Fehlender Sensorimpuls aufgrund nicht ordnungsgemäßer Position des Sensors.	Schrauben Sie die Verkleidung auf und überprüfen Sie den Abstand von Sensor zum Magneten. Ein Magnet in der Tretkurbel-scheibe ist gegenüber vom Sensor und muss einen Abstand von kleiner als < 5mm aufweisen.
Keine Pulsanzeige	Pulsstecker nicht eingesteckt.	Stcken Sie den separaten Stecker vom Pulskabel in die entspre-chende Buchse am Computer ein.
Keine Pulsanzeige Pulsensor nicht	ordnungsgemäß ange-schlossen	Schrauben Sie die Handpulsensoren ab und überprüfen Sie die Steckverbindungen auf ordnungsgemäßen Sitz und die Kabel aufevtl. Beschädigungen.
Widerstand verändert sich bei Verstellung nicht spürbar.	Seilzugverbindung nicht ordnungsgemäß verbunden.	Überprüfen Sie die im Stützrohr hergestellte Seilzugverbindung auf ordnungsgemäßen Zustand laut Montageanleitung.

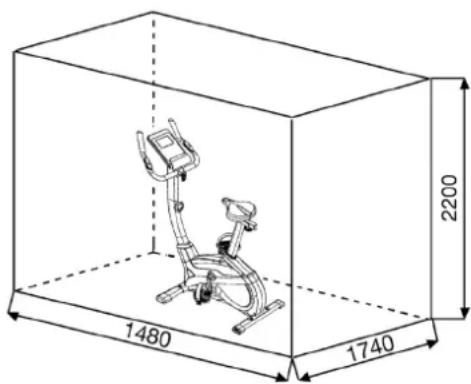

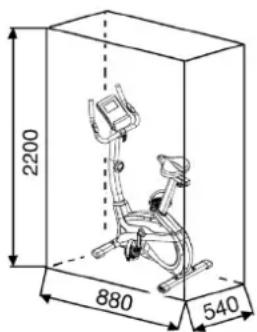

Trainingsfläche in mm (für Gerät und Benutzer)

Freiflache in mm (Trainingsflache und Sicherheitsflache (umlaufend 60cm))

GARANTIEBESTIMMUNGEN

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginn mit dem Rechnungs- bzw. Auslieferdatum. Wahrend der Garantiezeit werden eventuelle Mängel kosten beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommernzielle oder gewerblicheutzung geeignet. Eine Zuwiderhandlung in derutzung hat eine Garantieverkurzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißeiten oder Beschädigungen durch missbrächliche oder unsachgemäß Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprüche mit unserer Service Abteilung vorgenommen werden, erlischte die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erworkt keine Veränderung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Um spürbare, körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden:

1.Intensitit

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiben, ohne damit den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert, für ein effektives Training, kann damit der Puls sein. Dieser solte sich während des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses befinden (Ermittlung und Berechnung siehe Tabelle und Formel). Wahrend der ersten Wochen sollen sich der Puls während des Trainings im unteren Bereich von 70% des Maximalpulses befinden. Im Laufe der daraufuffolgenden Wochen und Monate sollen die Pulsfrequenz langsam bis zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größter die Kondition des Trainierenden wird, desto mehr,müssen die Trainingsanforderungen gesteigert werden,um in den Bereich zwischen 70% und 85% des Maximalpulses zu gelangen. Dieses ist durch eine Verlängerung der Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich. Wir die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie Sicherheits halber ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.a. falsch angezeigt werden konnte,kontrollieren,konnen Sie zu folgenden Hilfsmitteln greifen:

a.

Puls-Kontroll-Messung auf herkommliche Weise (Abtasten des Pulschlages z.B. am Handgelenk und zahlen der Schläge innerhalb einer Minute).

b.

Puls-Kontroll-Messung mit entsprechend geeigneten und geeichen Puls-Mess-Geräten (im Sanitäts- Fachhandel erhältlich).

2. Häufigkeit

Die meisten Experten empfehlen die Kombination von einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmter werden muß, und körperliche Ertüchtigungen drei- bis fünfmal in der Woche. Ein normaler Erwachsener muß zweimal pro Woche trainieren um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern besteht er mindestens drei Trainingsinheiten pro Wochen. Ideal bleibt tatsächlich eine Häufigkeit von fünf Trainingsinheiten pro Woche.

3. Gestaltung des Trainings

Jede Trainingsinheit sollte aus drei Trainingsphasen bestehen: „Aufwär-m-Phase", „Trainings-Phase" und „Abkuhl-Phase". In der „Aufwär-m-Phase" soll die Körpertematür und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich. Danach sollte das eigentliche Training („Trainings-Phase") beginnen. Die Trainingsbelastung sollte erst einige Minuten gering sein und dann für eine Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im Bereich zwischen 70% und 85% des Maximalpulses befindet. Um den Kreislauf nach der „Trainings-Phase" zu Unterstützung und einem Muskel

kater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase" noch die „Abkuhl-Phase" eingehalten werden. In dieser sollenen, fünf bis zehn Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

4. Motivation

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollen sich einen festen Zeitpunkt und Platz pro Trainingsstag einrichten und sich auch geistig auf das TrainingVBorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag fur Tag feststellen, wie Sie sich weiterentwickeln und Ihr dem personlichen Trainingsziel Stück für Stück naherkommen.

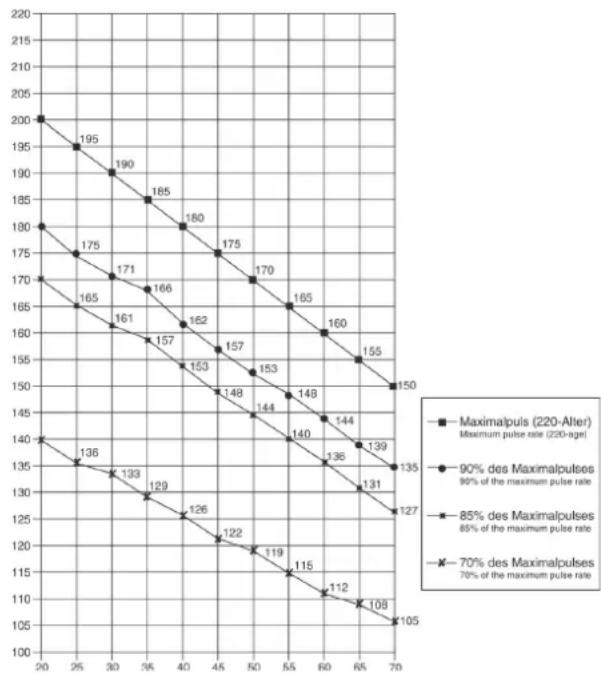

Pulsmesstabelle:

(x-Achse = Alter in Jahren von 20 bis 70 // Y-Achse = Pulschläge pro Minute von 100 bis 220)

Berechnungsformeln:

Maximalpuls = 220 -Alter

90% des Maximalpuls = (220 - Alter) x 0,9

85% des Maximalpuls = (220 - Alter) x 0.85

70% des Maximalpuls = {220 - Alter} x 0,7

AUFWARMUBUNGEN (WARM UP)

Starten Sie ihre Aufwärmephase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch um den Körper auf die Trainingsphase entsprechend vorzubereiten. Bei den Übungen nicht übertreiben und nur soweit ausführten bis ein leichtes Ziehen zu spuren ist. Diese Position dann etwas halten.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und siehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und{lassen Sie die Beine fast durchgestrekt. Zeigen Sie da bei mit den Fingern in Richtung Fußspitze. 2× 20Sek

Setzen sie sich mit einem Bein gestrekt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Handen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfall-schritt nach vorn und stützen Sie sich mit den Handen auf dem Boden ab. Drücken Sie das Becken nach unter. Nach 20 Sek. Bein wechseln.

Nach den Aufwärmbürgungen durch etwas schütteln die Arme und Beine lockern.

Hören Sie nach der Trainingsphase nicht abrupt auf, sondern radeln Sie gemütlich noch etwas ohne Widerstand aus um wieder in die normale Puls-Zone zu gelangen. (Cool down) Wir empfehlen die Aufwärmbüungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

Art.-Nr.: 2006

Stand der technische Daten: 28.07.2020

• Magnet-Brems-System
  ca.8 kg Schwungmasse
  10-stufige manuelle Widerstandseinstellung
  Handpulsmessung
  Horizontal und vertical verstellbarer Sattel (Schnellverschluss)
  Sattel und Lenker neigungsverstellbar
• Niveau Boden Höhenausgleich
• Transportrollen
• Computer mit Anzeige von: Zeit, Geschwindigkeit, Enternung, ca. Kalorienverbrauch und Pulsfrequenz, Halterung für Smartphone /Tablet
• Eingabe von persönlichen Grenzwerten wie Zeit, Entfernung und ca. Kalorienverbrauch möglich
• Überschreitung der Grenzwerte wird angezeigt
• Geeignet bis zu einem Körpergewicht von max. 150 kg

Dieses Produkt ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C

Nach Öffnen der Verpackungitte kontrollieren,ob alle Teile entsprechend der nachfolgenden Montageschritte vorhanden sind. Ist dies der Fall, konnen Sie mit dem Zusammenbau beginnen.

Wenn ein Bauteil nicht in Ordnung ist oder feht, oder wenn Sie in Zukunft ein Ersatzteil benötigten, wenden Sie sichitte an:

Internet Service- und Ersatzteilportal: www.christopeit-service.de

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

StellmaBe [cm]: L 88 x B 54 x H 136

Gerategewicht [kg]: 28

Trainingsplatzbedarf [^2 ] 2,5

051015202530405060708090100

Abb.- Nr.	Bezeichnung	Abmessung	Menge	montiert an	ET Nummer
1	Computer		1	21	36-2006-03-BT
2	Schraube	M5x10	4	1+21	39-9903
3	Griffüberzug		2	6	36-1410-04-BT
4	Stopfen		2	6	39-9847
5	Pulskabel		2	1+8	36-1122-09-BT
6	Lenker		1	21	33-1410-04-SI
7	Kreuzschlitzschraube	M4x15	2	6+8	39-9909-SW
8	Handpulsensor		2	21	36-9806206-BT
9	Sattel		1	10	36-9806210-BT
10	Sattelschlitten		1	9+16	33-1106107-SW
11	Gewindestück		1	10+16	33-9211-08-SI
12	Vierkantstopfen		2	10	36-9211-23-BT
13	Lenkerverkleidung		1	6	36-9103-07-BT
14	Distanzrohr	8x24	1	15	36-9806228-BT
15	Griffschraube		1	21	36-9211-16-BT
16	Sattelstützrohr		1	10+20	33-1907-05-SW
17	Widerstandsregulierung		1	23	36-2006-04-BT
18	Schnellverschluss	M16	1	49	36-1907-06-BT
19	Sensorkabel		1	23+49	36-2006-07-BT
20	Sattelgleiter		1	49	36-1907-08-BT
21	Lenkerstützrohr		1	49	33-2006-02-SW
22	Verbindungskabel		1	1+23	36-2006-05-BT
23	Seilzug		1	17+51	36-2006-06-BT
24	Innensechskantschraube	M8x20	4	21+49	39-9886-CR
25	Unterlegscheibe gebogen	8//19	4	24	36-9966-CR
26	Sicherungsring	C17	1	34	36-9825320-BT
27	Unterlegscheibe	17//22	1	34	39-10135
28	Kugellager	6003-2RS	3	49	36-9806214-BT
29	Federring	für M8	8	24+73	39-9864-VC
30	Unterlegscheibe	8//16	4	73	39-9962
31	Unterlegscheibe	6//14	4	36+43	39-9863
Abb.- Nr. Bezeichnung Abmessung Menge montiert an ET Nummer
32 Wellscheibe 17.5//22 1 34 36-9918-22-BT
33 Selbstlichenernde Mutter M6 1 36 39-9816-VC
34 Tretachse 1 49 33-1907-07-SW
35 Flachriemen 390J6 1 34+55 36-9913116-BT
36 Gewindebolzen	1 51 36-1611-22-BT
37 Magnetbügelfeder	1 51 36-9806217-BT
38 Mutter	M6 2 36 39-9861-VZ
39 Spannrolle	1 45 36-9806216-BT
40 Schraube	M5x40	1 17+21	36-10111	-VC
41 Innensechskantschraube		M8x20	2	39+45	39-10095-SW
42 Mutter	M8	1 41 39-10031
43 Innensechskantschraube	M6x15	3 19+52	39-9911
44 Unterlegescheibe	17//22	1 34 39-10135
45 Spannbügel	1 49 33-1907-06-SW
46 Spannbügelfeder	1 45+49 36-9806217-BT
47 Unterlegscheibe gebogen		5//14	1	40	36-10406
48 Hutmutter	M8 4 73	39-9900-SW
49 Grundrahmen	1 21 33-2006-01-SW
50 Magnet		1 34 36-9825506-BT
51 Magnetbügel	1 52 33-1611-14-SI
52 Magnetbügelachse	1 51 36-9225-11-BT
53 Sicherungsring	C11	1 52 36-9514-26-BT
54 Wellschüeibe 12//17	1 52 36-9824-21-BT
55 Schwungsmasse		1 34 36-11057210-SI
56 Riemenscheibe		1 34 36-1105-13-BT
57 Achsmutter	M10x1.25	2 55 39-9820
58 Achsschutz	2 56 36-1123-28-BT
59L	Pedal links	1 60 36-9806229-BT
59R	Pedal rechts		1	56	36-9806230-BT
60L	Pedalarm links		1	34+59L	33-1105-08-SW
60R	Pedalarm rechts		1	34+59R	33-1105-09-SW
61 Gummieinsatz	2 62 36-1907-07-BT
62L	Verkleidung links		1	49+62R	36-2006-01-BT
62R	Verkleidung rechts		1	49+62L	36-2006-02-BT
63 Verbindungsstück			3	62L+62R	36-1508-10-BT
64 Unterlegscheibe	10//25	1 11 39-9989-SW
65 Sterngriffmutter		M10	1	11	36-1907-09-BT
66 Kreuzschlitzschraube		M4.5x25	6	62R	39-9825338-BT
67 Kreuzschlitzschraube		M5x15	5	62	39-10190
68 Kreuzschlitzschraube		M5x20	10	17+62	39-9903-SW
69 Fussrohr vorne	1 49 33-1907-03-SW
70L Fusskappe mit Transportrolle links			1	69	36-1907-10-BT
70R Fusskappe mit Transportrolle rechts			1	69	36-1907-11-BT
71 Fußkappe mit Höhenverstellung	2 72 36-1907-12-BT
72 Fussrohr hinten	1 49 33-1907-04-SW
73 Schlossschraube		M8x45	4	49,69+72	39-9953
74 Gummiring			1	75	36-1907-05-BT
75 Stützrohrverkleidung			1	21	36-1907-04-BT
76 Achsschraube		M8x20	2	56+60	39-9886-CR
77 Abdeckkappe			2	56+60	36-9840-15-BT
78 Innensechskantschraube		M(x20)	1	45	36-10095-CR
79 Multiwerkzeug			1		36-9107-27-BT
80 Innensechskantschlüssel			1		36-9107-28-BT
81 Schraube		3x10	2	19	39-10127-SW
82 Montage- und Bedienungsanleitung			1		36-2006-08-BT

Top-Sport Gilles GmbH

2. TIME" (ZEIT) display:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sport Gilles GmbH

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Dimensions [cm]

L88x154xH136

Top-Sport Gilles GmbH

BELANGRIKE AANBEVELINGEN EN

VEILIGHEIDSINSTRUCTIES

Technische specifie:

28.07.2020

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Stelmaten ongeveer [cm]: L 88 x B 54 x H 136

Top-Sport Gilles GmbH

BHHMaHHe:

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Ta6apnthble pa3mepb npn6. [cm]: 88x54xB136

Bec np6. [kg]: 28

HeoXoDIma PloosdIe TpeHnpOBK MIn. [m²]: 2,5

№	Наменовашиe	Размеры MM	К-ВО,штук	Монтурется на №	ET-homep
1	Компьютэр		1	21	36-2006-03-BT
2	БOLT	M5x10	4	1+21	39-9903
3	Овotingа ручa		2	6	36-1410-04-BT
4	Заглшки		2	6	39-9847
5	Кабел Изераимеся пльба		2	1+8	36-1122-09-BT
6	Руь		1	21	33-1410-04-SI
7	ВиNTСВИТРЕннIMшостиграннkom	M4x15	2	6+8	39-9909-SW
8	Датчир Изераимеся пльба		2	21	36-9806206-BT
9	Седу		1	10	36-9806210-BT
10	Полотунок седа		1	9+16	33-1106107-SW
11	Нитьш		1	10+16	33-9211-08-SI
12	Чебецхгаланая заглшka		2	10	36-9211-23-BT
13	Ошшевka ручa		1	6	36-9103-07-BT
14	Промекутоhoe тello	8x24	1	15	36-9806228-BT
15	Лорасно ВиNT		1	21	36-9211-16-BT
16	Оpopна Трува седа		1	10+20	33-1907-05-SW
17	Perуларовka сорoti捜avenия		1	23	36-2006-04-BT
18	Быстroduястваший за膊		1	49	36-1907-06-BT
19	Датчир		1	23+49	36-2006-07-BT
20	Пл actмасьоье салakshi		1	49	36-1907-08-BT
21	Оpopна Трува ручa		1	49	33-2006-02-SW
22	Соедиителовий кабел		1	1+23	36-2006-05-BT
23	Канathая тяга		1	17+51	36-2006-06-BT
24	БOLTСВИТРЕннIMшостиграннkom	M8x20	4	21+49	39-9886-CR
25	Изогнтуя падладая shayba	8//19	4	24	36-9966-CR
26	Сторонhoe кolyцo	C17	1	34	36-9825320-BT
27	Порочадая shayba	17//22	1	34	39-10135
28	Порочдая с крелениem	6003-2RS	3	49	36-9806214-BT
29	Пружиная shayba	дlya M8	8	24+73	39-9864-VC
30	Порочдая shayba	8//16	4	73	39-9962
31	Порочдая shayba	6//14	4	36+43	39-9863

Be Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sichitte an unsere Service Abteilung.

Internet Service- und Ersatzteilportal:

www.christopeit-service.de

Top-Sports Gilles GmbH

Friedrichstrasse 55

D-42551 Velbert

Tel.: [phone]

Fax: [phone]

[e-mail]

http://www.christopeit-sport.com

CHRISTOPEIT

SPORT GERMANY
