Marke	Clatronic
Modell	HL 3800
Produkttyp	Elektrischer Heizlüfter
Leistungsaufnahme	2000 W
Stromversorgung	220-240 V~, 50-60 Hz
Schutzklasse	II
Nettogewicht	ca. 1,25 kg
Leistungsstufen	2 (1000 W und 2000 W)
Nur Lüfterfunktion	Ja
Oszillation	Ja (Einschaltung per Schalter)
Einstellbarer Thermostat	Ja
Überhitzungsschutz	Ja (automatische Abschaltung)
Kippschutzschalter	Ja (Abschaltung bei Sturz)
Tragegriff	Ja
Schutzgitter	Ja
Mindestsicherheitsabstand	1 m von brennbaren Materialien
Verwendung	Nur Innenbereiche (trockene Räume)
Reinigung	Trockenes Tuch, Staubsauger für Gitter
Lagerung	In Originalverpackung, trockener und belüfteter Ort
Mitgeliefertes Zubehör	Keines (nur Gerät)

Häufig gestellte Fragen - HL 3800 CLATRONIC

Wie stelle ich die gewünschte Temperatur ein?

Drehen Sie den Temperaturregler auf die höchste Stellung. Sobald die Raumtemperatur erreicht ist, drehen Sie den Knopf langsam in Richtung Aus, bis die Heizung hörbar ausschaltet. Die Kontrollleuchte erlischt. Der Thermostat hält dann diese Temperatur.

Was tun, wenn sich das Gerät von selbst ausschaltet?

Dies kann auf den Überhitzungsschutz oder den Kippschutzschalter bei Sturz zurückzuführen sein. Stellen Sie den Schalter auf 0, ziehen Sie den Netzstecker, lassen Sie es 10 Minuten abkühlen und verwenden Sie es dann wieder. Wenn das Problem weiterhin besteht, lassen Sie das Gerät überprüfen.

Kann ich das Heizgerät im Badezimmer verwenden?

Nein, verwenden Sie es niemals in unmittelbarer Nähe einer Badewanne, Dusche oder eines Schwimmbeckens. Das Gerät ist nicht für feuchte Räume ausgelegt.

Wie aktiviere ich die Oszillationsfunktion?

Die Oszillation wird über einen Schalter auf der Rückseite des Geräts aktiviert. Stellung I zum Aktivieren, 0 zum Deaktivieren. Niemals den Mechanismus manuell erzwingen.

Welche Leistungsstufen sind verfügbar?

Der Funktionswahlschalter bietet 4 Stellungen: 0 Aus, I 1000 W, II 2000 W und eine Stellung Lüfter (ohne Heizung).

Wie reinige ich das Gerät?

Ziehen Sie stets den Netzstecker und warten Sie die Abkühlung ab. Verwenden Sie ein trockenes Tuch für das Äußere. Für die Gitter bürsten Sie vorsichtig oder verwenden Sie den Polsterdüsenaufsatz des Staubsaugers. Verwenden Sie niemals Wasser.

Ist das Gerät bei einem Sturz sicher?

Ja, es ist mit einem Kippschutzschalter ausgestattet, der bei Umkippen die Stromzufuhr unterbricht. Er schaltet sich automatisch wieder ein, wenn das Gerät wieder aufrecht steht.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber es muss einen Kabelquerschnitt von mindestens 1,5 mm² haben. Vermeiden Sie Mehrfachsteckdosen, da das Gerät leistungsstark ist (2000 W). Schließen Sie keine anderen leistungsstarken Geräte an denselben Stromkreis an.

Wie verwende ich das Gerät im Nur-Lüfter-Modus?

Drehen Sie den Funktionswahlschalter auf das Lüftersymbol und stellen Sie die Temperaturregelung auf die höchste Stellung. Die Luft wird ohne Heizung geblasen.

Welcher Sicherheitsabstand ist einzuhalten?

Halten Sie Textilien, Vorhänge und alle brennbaren Materialien mindestens 1 Meter vom Luftauslass entfernt, um die Brandgefahr zu verringern.

BEDIENUNGSANLEITUNG HL 3800 CLATRONIC

Übersicht der Bedienelemente

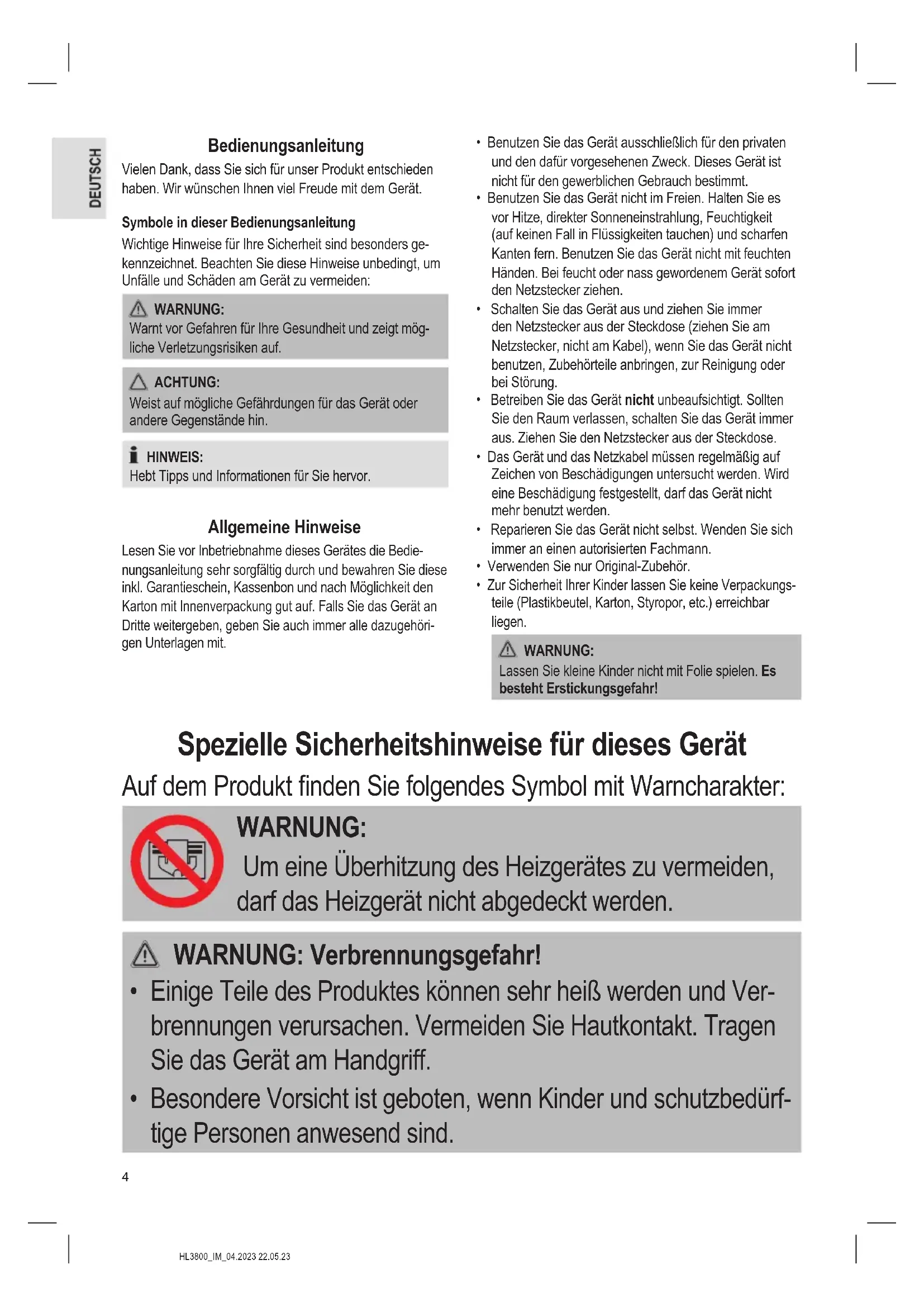

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglichche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

INWEIS:

Hebt Tipps und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme these Gerätes die Bedi- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Mänglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch immer alle dazugehöri- gen Unterlagen mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgesehenen Zweck. Diese Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Netzstecker aus der Steckdose (ziehen Sie am Netzstecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollen Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Netzstecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich immer an einen autorisierten Fachmann.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungssteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING:

Lassen Sie keine Kinder nicht mit Folie speiten. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für diesen Gerät

Auf dem Produkt finden Sie folgenden Symbol mit Warncharakter:

WARNING:

Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden.

WARNING: Verbrennungsgefahr!

• Einige Teile des Produktes konnen sehr heißt werden und Verbrennungen verursachen. Vermeiden Sie Hautkontakt. Tragen Sie das Gerät am Handgriff.

• Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Das Heizgerät nicht unmittelbar unterhalb einer Wandsteckdose aufstellen.

• Dieses Heizgerät nicht in unmittelbarer Höhe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen.
• Dieses Heizgerät nicht benutzen, wenn es zuvor fallen gelassen wurde.
• Dieses Heizgerät nicht benutzen, wenn es sightbare Anzeichen von Beschädigungen aufweist.
• Dieses Gerät auf einer waagerechten und stabilen Fläche benutzen.
• Das Heizgerätarf nicht inkleinen Räumenbenutzterwen, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassenkonnen,essein,denn,eine ständigeBeaufsichtigung istsichergestellt.
• Um die Brandgefahr zu/GLindern, sind Textilien, Vorhänge und alle brennbaren Stoffe mindestens 1 m vom Luftaustritt fernzuhalten.
• Kinder jünger als 3 Jahre sind fernzuhalten, es sei dess, sie werden ständig überwacht.
• Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist.
• Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Netzstecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und / oder nicht die Wartung durch den Benutzer durchführung.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät speiten.
• Reinigung und Benutzer-Wartung)dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Das Heizgerät unter keinen Umständen in Räumen mit explosivem Gas (z. B. Benzin) bzw. während der Arbeit mit entflammbarem Klebstoff oder Lösungsmittel (z. B. beim Verkleben oder Lackieren von Parkett, PVC usw.) benutzen.
• Keine Gegenstände in das Heizgerät einfahren.
• Auf einen sicheren Abstand zwischen Stromkabel und Gehäuse des Heizgeräts achtenden.
• Das Heizgerät nicht im Freien verwenden.
• Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie s amtliches Verpackungsmaterial, wie Folien, Fullmaterial, Kabelbinder und Kartonverpackung.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden. Nehmen Sie ein beschiediges Gerät nicht in Betrieb. Bringen Sie es umgehend zum Handler zurück.

HINWEIS:

Am Gerät können sich noch Staub oder Produktionsrechte befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung" beschrieben zu saubern.

Übersicht der Bedienelemente

1 Temperaturregler
2 Griff
3 Funktionsgregler

4 Ein-/Ausschalter für die Ossillation

5 Standfuß
6 Sicherheitsschalter
7 Gitter fur die Heizstabe
8 Kontrolleuchte

Anwendungshinweise

Sicherheitschalter

Ihr Heizgerät verfügt über einen Sicherheitschalter der den Strom abstellt, sobald das Gerät umkippt. Der Sicherheitsschalter verhindert gefährliche Situationen durch Überhitzung.

WARNING:

Stellen Sie das Gerät auf eine glatte, waagerechte und stabile Fläche. Vermeiden Sie Teppichböden, um eine Fehlfunktion des Sicherheitsschalters auszuschreiben.

INWEIS:

Das Gerät schaltet sich automatisch ein, sobald Sie es wieder aufrichten.

Anschlusswert

Das Gerät kann eine Leistung von 2000 W aufnehmen.

ACHTUNG: Überlastung

• Wenn Sie Verlängerungsleitungen benutzen, sollenn diese einen Leitungsquerschnitt von mindestens 1.5mm^2 haben.
• Verwenden Sie keine Mehrfachsteckdose, da diese Gerät zu leistungsstark ist.
• Schließen Sie nicht noch weitere leistungsstarke. Geräte an den gleichen Stromkreis an.

Bedienung

Elektrischer Anschluss

1. Vergewissern Sie sich, dass Gerätespannung (siehe Typenschild) und Netzspannung übereinstimmen.
2. Stellen Sie den Funktionsgregler auf 0.
3. Wickeln Sie das Netzkabel vollständig ab.
4. Verbinden Sie den Netzstecker nur mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose.

Einstellen der Temperatur

Der Thermostat sorgt durch regelmäßiges Ein- und Ausschalten des Heizgerätes für die Beibehaltung des gewünschten Temperaturniveau. Um die ideale Temperatur-einstellung zu finden, gehen Sie wie folgt vor:

1. Stellen Sie den Temperaturregler auf die höchste Stufe.
2. Sobald die gewünschte Temperatur erreicht ist, drehen Sie den Temperaturregler langsam darüber, bis sich die Heizung hörbar ausschaltet. Die Kontrollleuchte erlischt.

HINWEIS:

Die hörbare Position des Temperaturreglers ist abhängig von der Umgebungstemperatur.

1. Das Heizgerät besteht nun automatisch das gewünschte Temperaturniveau bei.

ACHTUNG:

Wenn das Gerät nicht mehr benutzt wird, ziehen Sie immer den Netzstecker aus der Steckdose.

Oszillation

Um eine gleichmäßige Aufheizung bzw. Ventilation zu erreichen, ist das Gerät zusätzlich mit einer Oszillationsfunktion ausgestellt.

Auf der Rückseite des Gerätes befindet sich ein Schalter, um den Ozillationsbetrieb ein- bzw. auszuschalten.

0 = Oscillation ausgeschaltet

I = Oscillation eingeschaltet

ACHTUNG:

Verstellen Sie den Schwenkmechanismus niemals mit der Hand. Der Mechanismus könnte Schadennehmen.

Ventilatorbetrieb

Möchten Sie das Gerät als Ventilator benutzen, stellen Sie den Funktionregler auf das Ventilator-Symbol und drehren Sie den Temperaturregler zur hochsten Position.

Betrieb beenden

Möchten Sie den Betrieb beenden, stellen Sie den Funktionsergler auf 0. Die Kontrolleuchte erlischt. Ziehen Sie dann den Netzstecker aus der Steckdose.

Überhitzungsschutz

Das Gerät ist mit einem Überhitzungsschutz ausgestattet, der bei Überhitzung das Gerät automatisch ausschaltet.

1. Schalten Sie den Funktionregler auf Position 0 undziehen Sie den Netzstecker aus der Steckdose.
2. Lassen Sie das Gerät ca. 10 Minuten abkühlen, bevör Sie es erneut verwenden.

HINWEIS:

Solle ter Überhitzungsschutz das Gerät nach kurzer Zeit wieder abschalten, liegt vermutlich ein Defekt vor.

1. Schalten Sie das Gerät wieder aus und trennen Sie es vom Netz.
2. Lassen Sie das Gerät von Ihr hemer Handler oder unserem Service überprüfen.

Reinigung

WARNING:

Ziehen Sie vor der Reinigung immer den Netzstecker aus der Steckdose und warten Sie ab, bis das Gerät abgekühlt ist.
- Das Gerät auf keinen Fall zum Reinigen ins Wasser tauchen. Es konnte zu einem elektrischen Schlag oder Brand führen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.
  Benutzen Sie keine scharfen oder schuemden Reinigungsmittel.

• Wischen Sie Staub mit einem trockenen Tuch ab.

• Flecken entfernen Sie mit einem mäßig feuchten Tuch.

Staub an den Schutzgittern

Hat sich Staub an den Schutzgittern gesammelt, kann dies zur Überhitzung führen.

• Bürsten Sie den Staub vorsichtig ab.
  oder
• Verwenden Sie die Polsterdüse Ihres Staubsaugers, um den Staub zu entfemen.

Aufbewahrung

• Lassen Sie das Gerät vor dem Wegräumen abkühlen!
• Wickeln Sie das Netzkabel nur locker auf.
• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.
  Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belufteten und trockenen Ort.

Technische Daten

Modell: HL 3800

Spannungsversorgung: 220-240V~,50-60Hz

Leistungsaufnahme: 2000 W

Schutzklasse: II

Nettogewicht: ca. 1,25kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungskungen vorbehalten.

Hinweis zur Richtlinienkonformität

Das Gerät entspricht den harmonisierten europäischen Normen sowie den Richtlinien in der jeweils bei Lieferung aktuellen Fassung:

• Europäische Niederspannungsrichtlinie 2014/35/EU
  EU-Richtlinie fur elektromagnetische Vertraglichkeit 2014/30/EU
  RoHS-Richtlinie 2011/65/EU & (EU) 2015/863
• Ökodesign Richtlinie 2009/125/EG
• Verordnung (EU) 2015 / 1188 der Kommission (Produktdatenblatt siehe Seite 10)

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland sowie die elektronische Übersendung einer Kopie des Kaufbelegs (wird bei der Anmeldung zur Garantieabwicklung automatisch abgefragt, siehe Punkt Garantieabwicklung).
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Inverkehrbringer des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung,

Rücktritt, Schadensersatz und Minderung) werden durch.
these Garantie nicht berührt.

Stand 08 2021

Garantieabwicklung

Sollelte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen,lässt es sich in unserem Serviceportal zur kostenlosten Garantieabwicklung anmelden.

Bitte besuchen Sie hierzu unsere Service-Section

www.clatronic.de/service und klichen Sie auf Kundenservice.itte folgen Sie den Anweisungen zur Garantieabwicklung.

Sie erhalten nach Abschluss der Anmeldung ein Versand-ticket per E-Mail sowie weitere Informationen rund um die Abwicklung ihrer Reklamation.

Das Versandticket kleben Sieitte auf den Karton Ihres gut verpackten Gerates und geben hinn ber der nachsten Annahmestelle unseres Paketdienstleisters ab.

Bitte achten Sie darauf, eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis bei der Anmeldung zur Garantieabwicklung hochzuladen, daß wir sonst keine kostenlosten Garantieleistungen erbringen können.

Weiter finden Sie unter www.clatronic.de / service

• einen Downloadbereich für Bedienungsanleitungen, Kataloge sowie Produktspezifische Downloads (z. B. EU-Datenblätter)
• einen Zugang zu unserem Ersatsteile- und Zubehör-Shop
• eine Übersicht über aktuelle Kundeninformationen

Stand 08 2021

Entsorgung

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen. Ihr Handler und Vertragspartner ist ebenfalls zur kostenfreien Rücknahme des Altgerätes verpflichtet.

Produktdatenblatt

Model HL 3800
Angabe Symbo	Wert Einheit Angabe Einheit
Wärmeleistung				Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufahr
Nennwärmeleistung P	nom	2,0 kW		manuelle Regelung der Wärmezufahr mit integriertem Thermostat	N.A.
Mindestwärme-leistung (Richtwert)	Pmin	1,0 kW		manuelle Regelung der Wärmezufahr mit Rückmeldung der Raum- und/oder Außentemperatur	N.A.
Maximale kontinuier-liche Wärmeleistung	Pmax,c	2,0 kW		elektronische Regelung der Wärmezufahr mit Rückmeldung der Raum- und/oder Außentemperatur	N.A.
Hilfsstromverbrauch Wärmeabgabe mit Geblaseunterstützung N.A.
Bei Nennwärme-leistung	elmax	0,000 kW Art der Wärmeleistung / Raumtemperaturkontrolle
Bei Mindestwärme-leistung	elmin	0,000 kW einstufte Wärmeleistung, keine Raumtemperaturkontrolle nein
Im Bereitschafts-zustand	elsb	0,000 kW		zwiel oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	ja
				mit elektronischer Raumtemperaturkontrolle	nein
				elektronische Raumtemperaturkontrolle und Tageszeitregelung	nein
				elektronische Raumtemperaturkontrolle und Wochentagsregelung	nein
				Sonstige Regelungsoptionen
				Raumtemperaturkontrolle mit Präsenzerkennung	nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	nein
				mit Fernbedienungsoption	nein
				mit adaptiver Regelung des Heizbeginnis	nein
				mit Betriebszeitbegrenzung	nein
				mit Schwarzkugelsensor	nein
Kontaktgangaben	Clatronic International GmbH, Industriering Ost 40, 47906 Kempen, Deutschland
N.A. = nicht anwendbar

Instruction Manual

Bescherming gegen oververhitting

Beschermingsklasse: II

Nettogewicht: 1,25kg
