Marke	Dimplex
Modell	WSIH 110TU
Produkttyp	Sole/Wasser-Wärmepumpe
Stromversorgung	230 V / 50 Hz
Maximale Leistungsaufnahme (Zwischenkreispumpe)	1301 W
Maximale Leistungsaufnahme (Generatorpumpe)	563 W
Pumpe des Zwischenkreises	Grundfos Magna3 65-150F
Pumpe des Wärmeerzeugerkreises	Grundfos Magna3 50-120F
Brunnenwasserpumpe	Bauseits vorzusehen
Betriebstemperaturbereich (Pumpen)	-10 °C bis 110 °C
Frostschutzthermostat	RAT 0601, eingestellt auf 4 °C
Durchflussschalter	DFS (integriert)
Wärmetauscher	Edelstahl-Plattenwärmetauscher, verschraubt
Material des Wärmetauschers	Edelstahl
Ausdehnungsgefäß	25 Liter
Druckentlastungsventil	DN 25
Eingangssignalanschluss	0-10 V
Einbaulänge Pumpen	280 mm (Magna3 50-120F), 340 mm (andere)
Installationsart	Innen oder außen (Diffusionsdämmung innen erforderlich)
Wartung	Freiraum von 1,5 bis 2-facher Breite des Wärmetauschers
Entlüftung	Entlüftungsventile am höchsten Punkt
Schutz	Wärmedämmhüllen auf der Wärmequellenseite nicht verwenden

Häufig gestellte Fragen - WSIH 110TU DIMPLEX

Wie installiere ich das Zwischenkreissystem für die Wärmepumpe WSIH 110TU?

Das System kann innen oder außen installiert werden. Innen ist eine Diffusionsdämmung erforderlich. Montieren Sie die Umwälzpumpe und die Absperrventile wie im Schema angegeben. Lassen Sie für die Wartung einen Freiraum von 1,5 bis 2-facher Breite des Wärmetauschers.

Wie ist die Inbetriebnahmeprozedur?

Starten Sie zuerst den Kaltkreislauf, dann den Warmkreislauf. Entlüften Sie die Anlage vollständig, indem Sie die Absperrventile zwischen Pumpe und Wärmetauscher schließen. Starten Sie die Sole-Umwälzpumpe und öffnen Sie schrittweise die Ventile am Vorlauf. Wiederholen Sie dies ggf. für den Sekundärkreislauf.

Wie schließe ich das Eingangssignal 0-10 V an?

Das Signal 0-10 V wird an die Klemmen J4/Y3 - X3 GND für die Pumpe M16 (Wärmeerzeugerkreis) und J4/Y4 - X3 GND für die Pumpe M11 (Zwischenkreis) angeschlossen.

Wie entlüfte ich die Anlage?

Installieren Sie Entlüftungsventile am höchsten Punkt in Strömungsrichtung. Schließen Sie die Absperrventile zwischen Pumpe und Wärmetauscher, starten Sie die Umwälzpumpe und öffnen Sie dann schrittweise die Ventile. Wiederholen Sie die Entlüftung bei Bedarf.

Was ist zum Schutz vor Frost zu tun?

Der Frostschutzthermostat RAT 0601, eingestellt auf 4°C, schaltet bei einer Temperatur von 4°C oder weniger. Stellen Sie einen guten Kontakt des Fühlers mit dem Rohr sicher. Der Durchflussschalter DFS verhindert den Betrieb bei fehlendem Durchfluss.

Wie wird der Plattenwärmetauscher gewartet?

Reinigen Sie die Rohrleitungen vor der Montage sorgfältig. Vermeiden Sie übermäßige Belastungen des Wärmetauschers. Verwenden Sie Anschlüsse mit Ausgleichskupplungen, um Wärmeausdehnungen auszugleichen. Zum Austausch der Platten ziehen Sie das Kit fest und lassen Sie ausreichend Freiraum.

Welche Pumpe wird für den Zwischenkreis des WSIH 110TU verwendet?

Die empfohlene Pumpe für den Zwischenkreis ist die Grundfos Magna3 65-150F mit einer maximalen Leistungsaufnahme von 1301 W. Für den Wärmeerzeugerkreis verwenden Sie die Magna3 50-120F.

Wo wird der Frostschutzthermostat installiert?

Der Rohrthermostat RAT 0601 muss auf einer blanken Rohroberfläche ohne Isolierung oder Farbe montiert werden. Verwenden Sie die mitgelieferte Montagebrücke. Der Fühler muss fest am Rohr anliegen.

Wie wird der Durchflussschalter (DFS) angeschlossen?

Der Durchflussschalter wird an den Wärmepumpenregler an den Klemmen N1 ID 8/10/xx und X3 G angeschlossen. Er verhindert das Einschalten bei unzureichendem Durchfluss.

Welche Sicherheitsvorkehrungen sind wesentlich?

Heben Sie den Wärmetauscher niemals an den Anschlüssen an. Verwenden Sie die Hebeösen. Stellen Sie sicher, dass die Pumpen frostsicher montiert sind. Verwenden Sie keine Wärmedämmhüllen auf der Wärmequellenseite.

BEDIENUNGSANLEITUNG WSIH 110TU DIMPLEX

Montage- und Gebrauchsanweisung

Zwischenkreispaket fur Sole/ Wasser-Wärmpumpe zur Nutzung der Wärmequelle Grundwasser

1 Montage-, Einbau- und Sicherheitshinweise. DE-2

1.1 Hydraulic Einbindung: DE-3
1.2Geschraubter Edelstahl-Plattenwärmetauscher DE-3
1.3 Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe: DE-4
1.4 Anschluss Versorgungsspannung 230V DE-7
1.5 Anschluss Eingangssignal 0-10V. DE-7
1.6 Frostschutzthermostat (T) und Durchflusssschalter (FS). DE-7

1 Montage-, Einbau- und Sicherheitshinweise

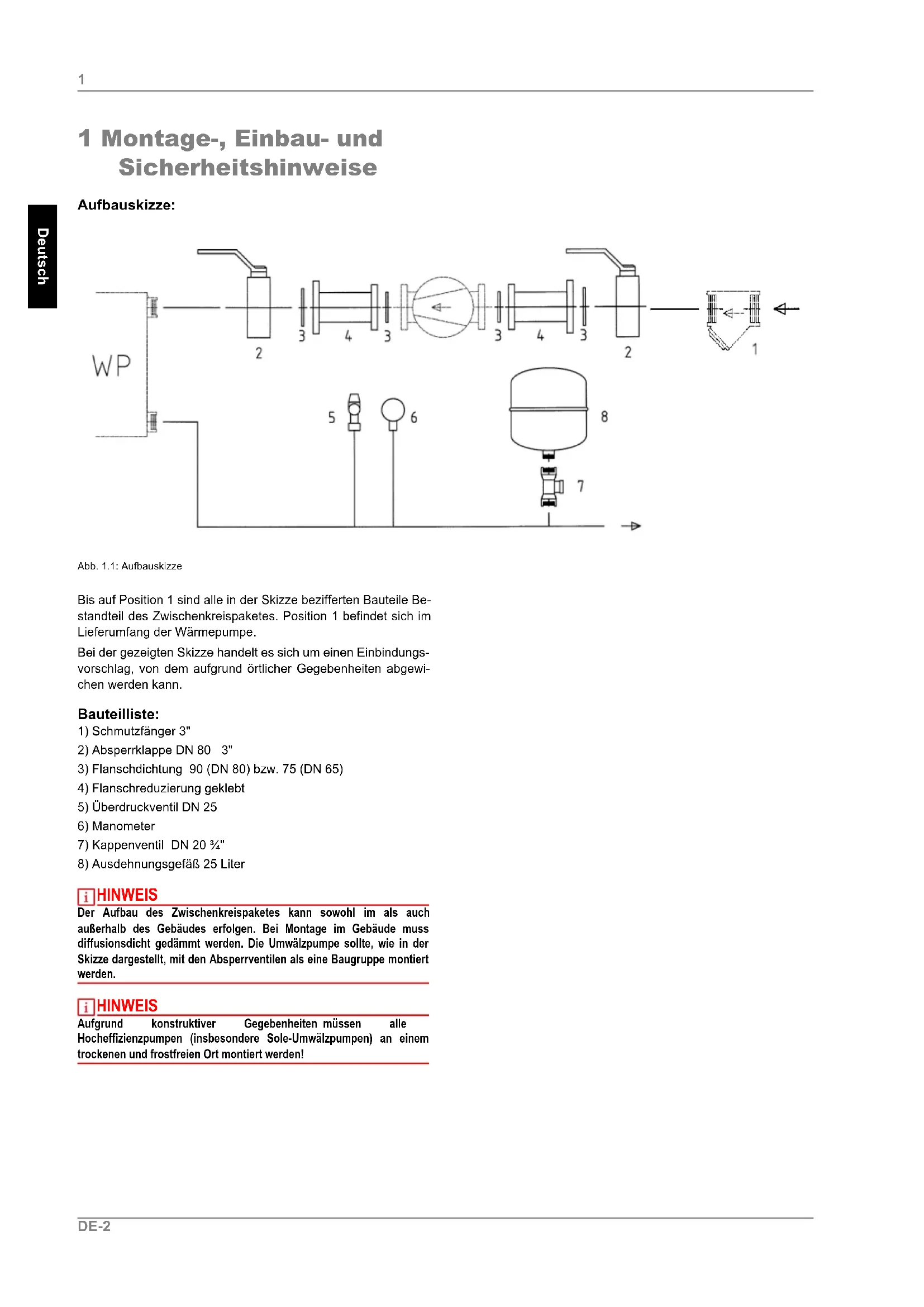

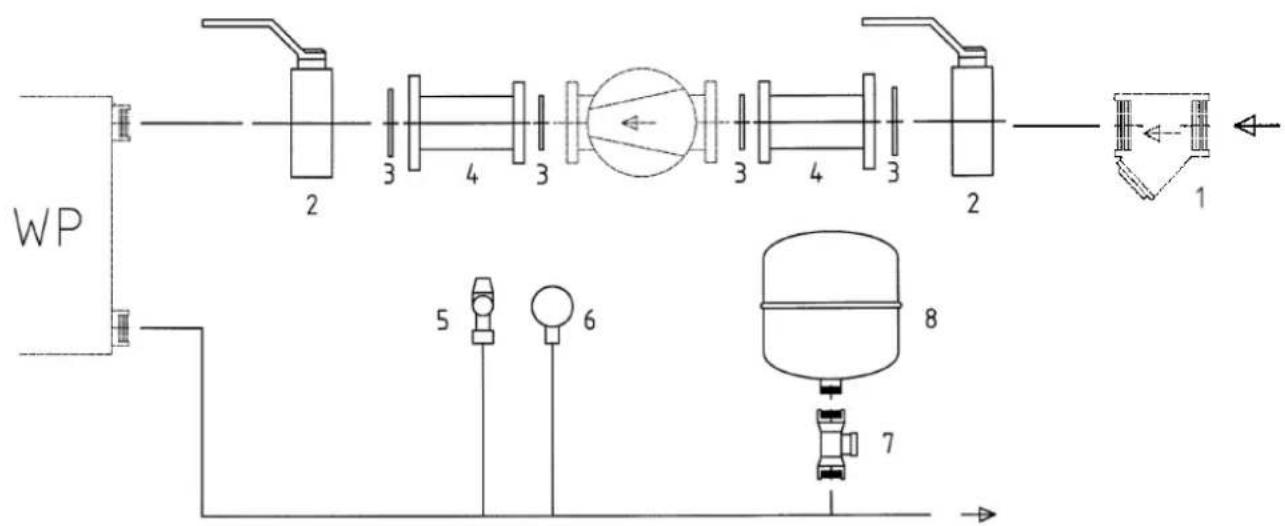

Aufbauskizze:
Abb. 1.1: Aufbauskizze

Bis auf Position 1 sind alle in der Skizze bezifferten Bauteile Bestandteil des Zwischenkreispaketes. Position 1 befindet sich im Lieferumfang der Wärmepumpe.

Bei der gezeugten Skizze handelt es sich um einen Einbindungsvorschlag, von dem aufgrund örtlicher Gegebenheiten abgewichen werden kann.

Bauteilliste:

1) Schmutzflanger 3"
2) Absperrklappe DN 80 3"
3) Flanschdichtung 90 (DN 80) bzw. 75 (DN 65)
4) Flanschreduzierung geklebt
5) Überdruckventil DN 25
6) Manometer
7) Kappenventil DN 20 34 "
8) Ausdehnungsgefäß 25 Liter

HINWEIS

Der Aufbau des Zwischenkreispaketes kann sowohl im als auch außerhalb des Gebäudes erfolgen. Bei Montage im Gebäude muss diffusionsdicht gedämmt werden. Die Umwälzpumpe solle, wie in der Skizze dargestellt, mit den Absperrventilen als eine Baugruppe montiert werden.

HINWEIS

Aufgrund konstruktiver Gegebenheiten müssen alle Hocheffizienzpumpen (insbesondere Sole-Umwälzpumpen) an einem trockenen und frostfreien Ort montiert werden!

1.1 Hydraulicine Einbindung:

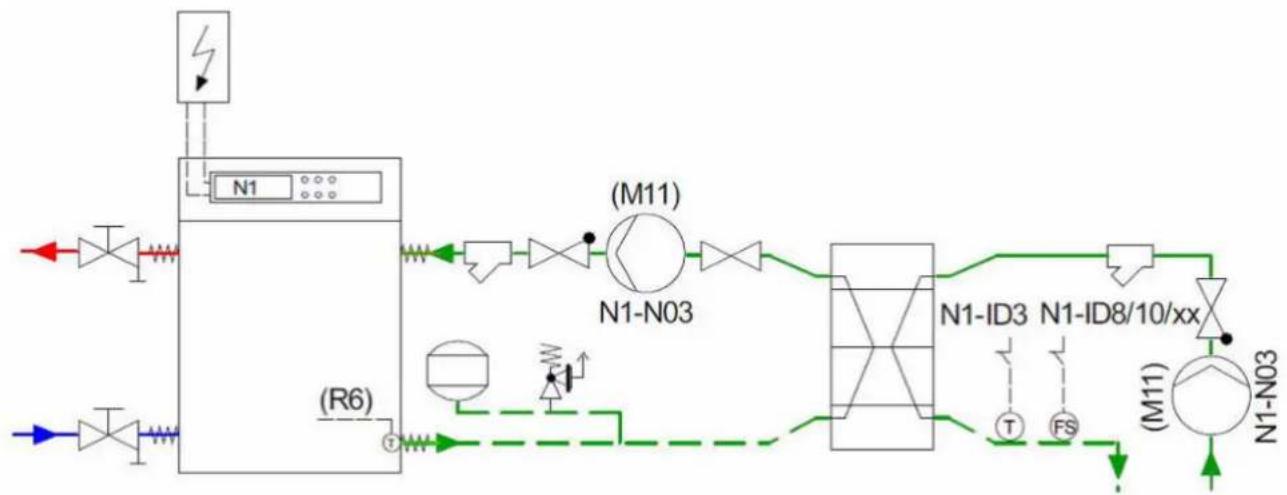

Abb. 1.2: Hydraulische Einbindung

1.2 Geschraubter Edelstahl-Plattenwärmetauscher

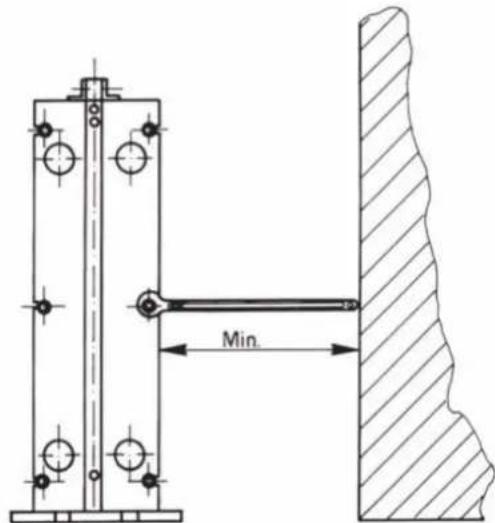

Forderungen an den Aufstellungsbereich:

Um den Plattenwärmetauscher ist ausreichend Platz für die Instandhaltung (Austausch von Platten, Festziehen des Paketes) frei zu halten. In der Regel sollte der Freiraum 1,5 bis 2 x die Breite des Wärmetauschers betragen.

Transport, Hebden des Plattenwärmetauschers:

Der Wärmetauscher wird fest verschraubt auf einer Palette angeliefert. Beim Anheiten des Gerätes sind folgende Punkte zu beachten:

Befestigungsschrauben von der Palette entfernen.
Gurte um einen Bolzen auf jeder Seite anbringen. Niemals Stahlseite oder Ketten verwenden!
Den Wärmetauscher von der Palette besteht, damit langsam horizontal auf seine Füffe absenken und in seiner Endstellung auf festem Boden platzieren, gaf, befestigen!

ACHTUNG!

Den Wärmetauscher niemals an den Anschlüssen oder den darum befindlichen Stehbolzen anheben!

Immer die Hebeosen (falls vorhanden) verwenden, bzw. an der Oberseite der vorderen Platte anheiten. Dazu die Gurte an deren Bolzen befestigen.

Installation der Rohranschlüsse:

ACHTUNG!

Beim Anschluss des Rohrsystems an den Wärmetauscher ist darauf zu achten, dass er keinen Belastungen oder Beanspruchungen durch das Rohrsystem ausgesetzt ist! Rohrleitung vor dem Anbau an den Wärmetauscher gründlich reinigen!

Schwere Rohrleitungen müssen gestützt werden, um eine Einwirken von starken Kräften auf den Wärmetauscher zu verhindern.

Flexible Verbindungen verwenden, um Schwingungseinwirkungen auf den Wärmetauscher zu verhindern und die Ausdehnung der Rohrleitung durch Temperaturschwankungen auf den Wärmetauscher zu kompensieren (spannungsfreier langsgerichteter Einbau).

HINWEIS

Um eine ausreichende Entlüfung zu gewährleisten, sollen den Entlüftungsventile an der hochsten Stelle in FlieBrichtung des Mediums (vorzugsweise auf einem Druckbehälter) angebracht werden. Es konnen Absperverteile an allen Anschlüssen des Wärmetauschers vorgesehen werden, um das Offnen bei Bedarf zu erleichtern!

Gewinderohranschlüsse:

Bei der Montage darauf auf achten, dass diese Anschlüsse beim Anbau von Rohrverbindungsstücken oder Flanschen sich nicht mit drehen.

Ein Drehen der Gewinderohranschlüsse konnte die Dichtung im Wärmetauscher, die als Abdichtung gegen die Rückseite des Rohranschlusses vorgesehen ist, beschädigen!

Flanschanschlüsse:

Wenn der Anschluss mit Gummi ausgekleidet ist, wirkt die Auskleidung gleichzeitig als Flanschdichtung. Der Anschlussflansch ist unter Verwendung der vorgesehenen Gewindebohrungen direkt an der Endplatte anzuschlieben. Die Schrauben sind gleichmäßig festzuziehen - nicht übermöig anziehen, da dies die in die Rahmenplatte eingeschnitten Gewinde überdrehen konnte.

Wenn lose Stützflansche am Wärmetauscher angebaut sind, ist eine geeignete Dichtung zur Abdichtung des Flansches erforderlich.

Inbetriebnahme:

ACHTUNG!

Zuerst den kalten Kreislauf, dann den bereits Kreislauf starten.

Anlage vollkommen entluften, dazu die Abspervertentile zwischen Pumpe und Wärmetauscher schlieben (falls ein Ventil in den Rücklauf des Wärmetauschers installiert wurde, theses offen).

AnschlieBend die Sole-Umwalzpumpe starten und die Ventile im Vorlauf zum Wärmetauscher stufenweise öffnen.

Falls notwendig, nochmals entlüften und obige Schritte für den Sekundärkreislauf wiederholen, wenn es sich ebenfalls um einen geschlossenen Kreislauf handelt.

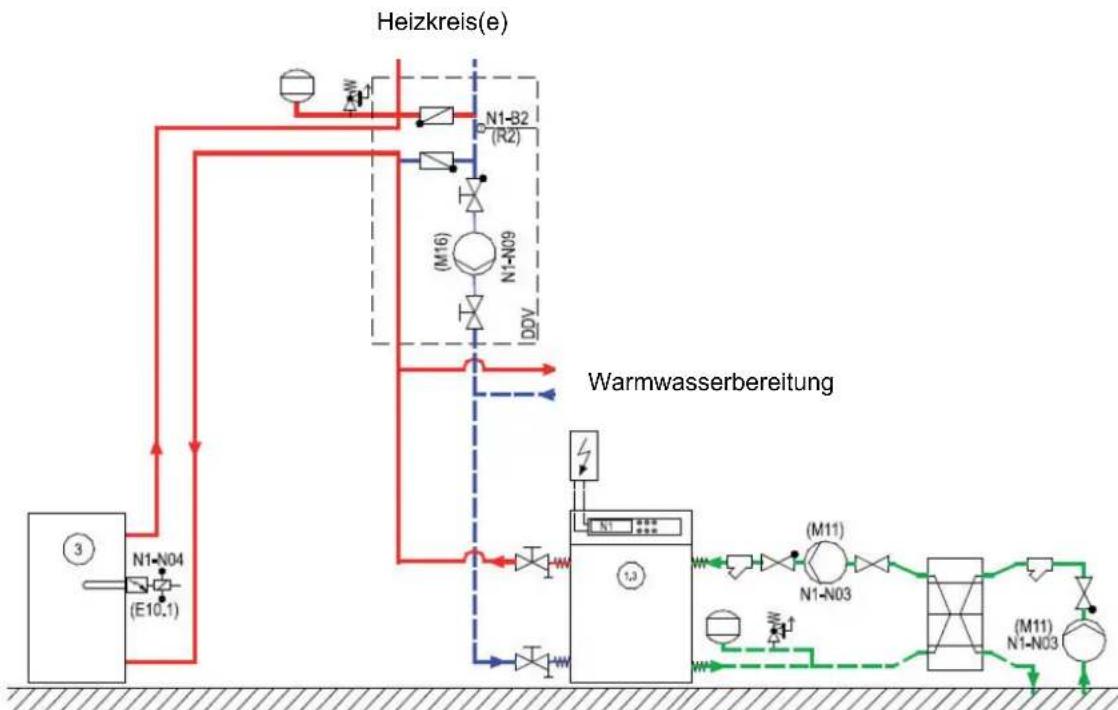

1.3 Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe:

Abb. 1.3: Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumppe

	SIH 90TU WSIH 110TU	SI 130TU WSI 150TU
Wärmeerzeugerkreispumpe M 16:	Magna3 50-120F Magna3	65-80F
Zwischenkreispumpe M11:	Magna3 65-100F Magna3	65-150F
Brunnenpumpe M11:	Bauseits bereitzustellen

HINWEIS

Die mitgelieferten Dammschalen dürfen auf der Wärmequellenseite (Verwendung als Sole-Umwälpumpe M11) NICT eingesetzt werden!

i HINWEIS

Aufgrund konstruktiver Gegebenheiten müssen alle Hocheffizienz pumpen (insbesondere Sole-Umwälzpumpen) an einem trockenen und frostfreien Ort montiert werden!

Technische Daten Magna3 50-120F

Einsatztemperaturbereich -10 °C bis 110 °C

Einbauänge 280 mm

Leistungsaufnahme max. (P1) 563 W

Stromaufnahme max. (I1) 2,37 A

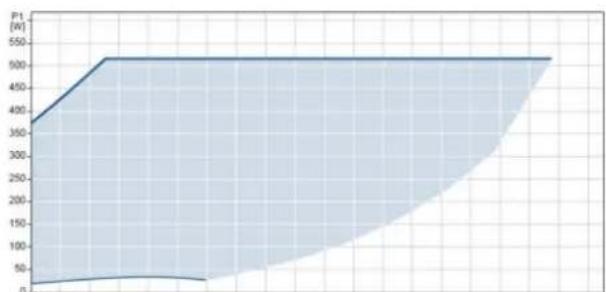

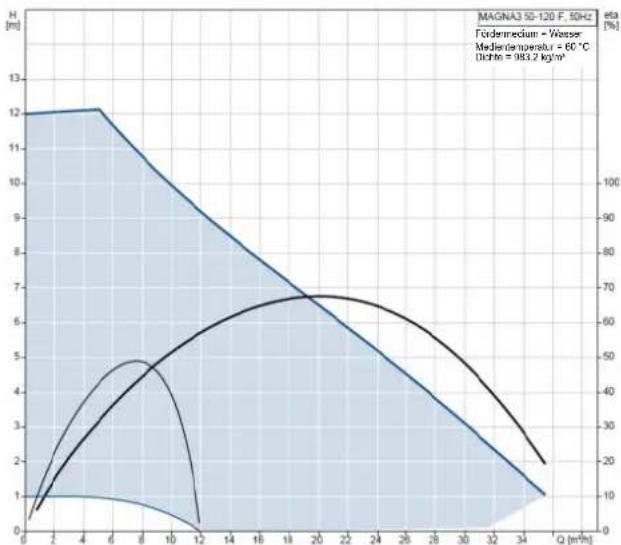

Pumpenkennlinie:

Technische Daten Magna3 65-80F

Einsatztemperaturbereich -10 °C bis 110 °C
Einbauänge 340 mm
Leistungsaufnahme max. (P1) 478 W Stromaufnahme max. (I1) 2,12 A

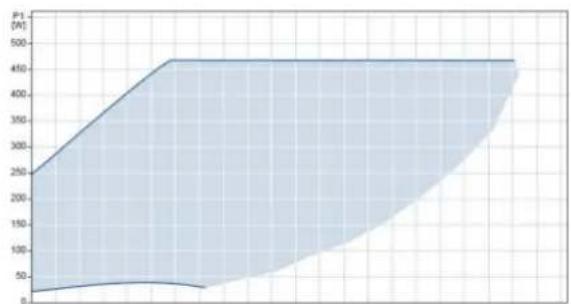

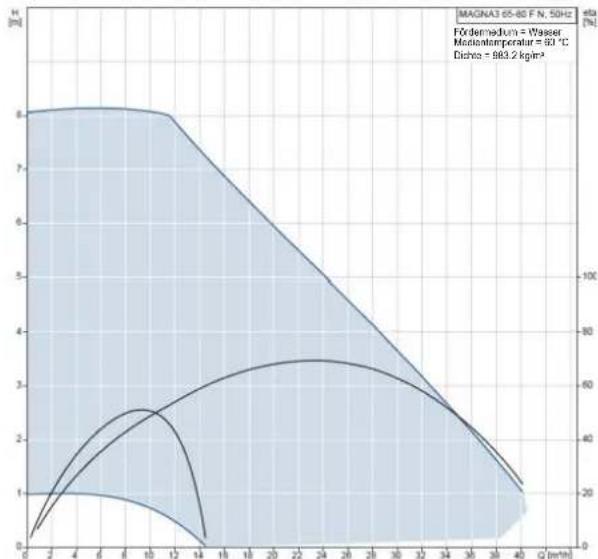

Pumpenkennlinie:

Technische Daten Magna3 65-100F

Einsatztemperaturbereich -10 °C bis 110 °C
Einbauänge 340 mm
Leistungsaufnahme max. (P1) 613 W Stromaufnahme max. (I1) 2,7 A

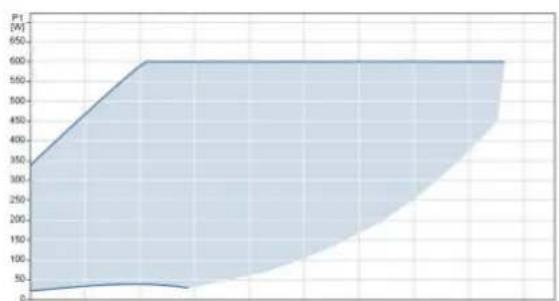

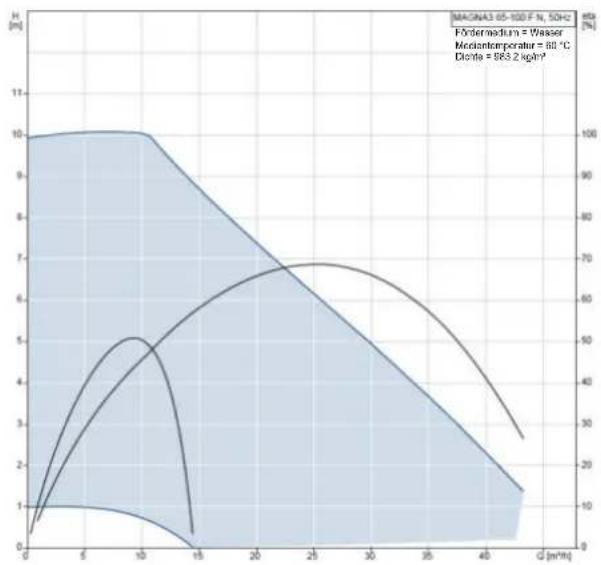

Pumpenkennlinie:

Technische Daten Magna3 65-150F

Einsatztemperaturbereich -10 °C bis 110 °C
Einbauänge 340 mm
Leistungsaufnahme max. (P1) 1301 W
Stromaufnahme max. (I1) 5,68 A

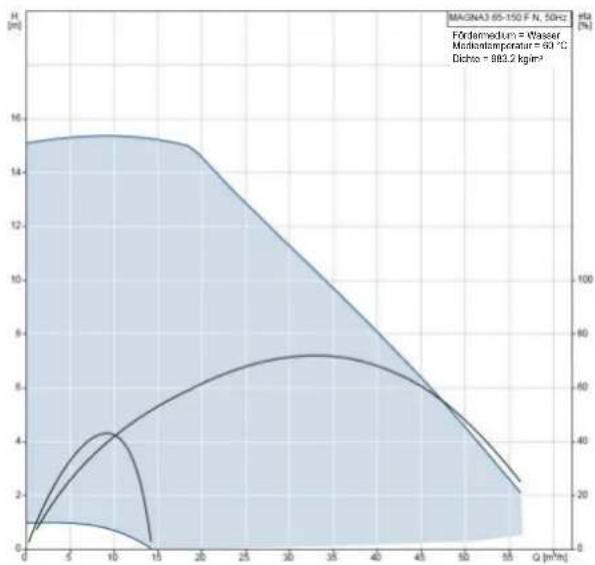

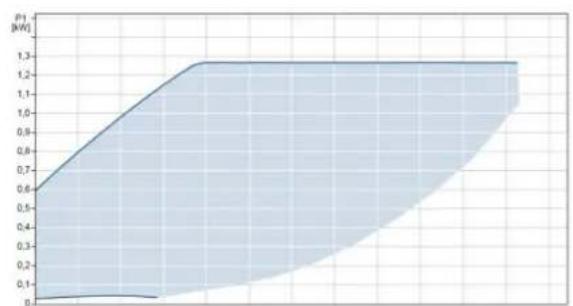

Pumpenkennlinie:

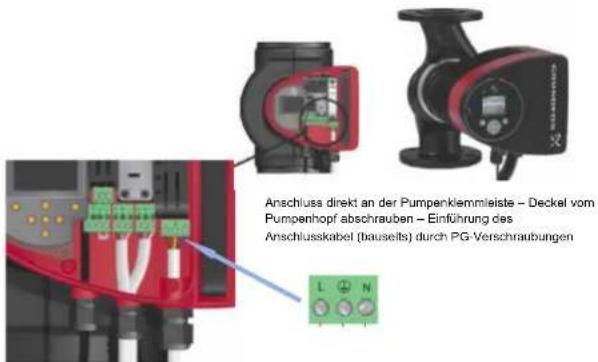

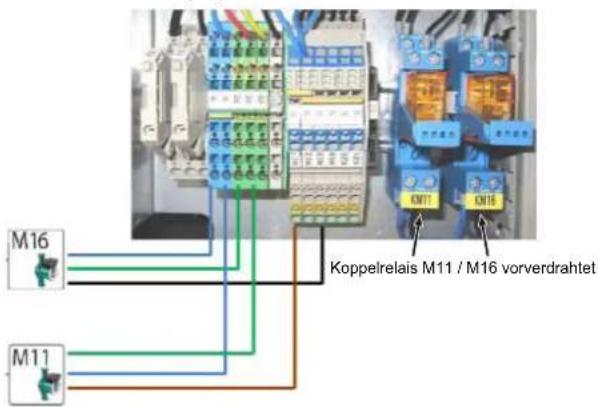

1.4 Anschluss

Versorgungsspannung 230V

Magna3 50-120F bis Magna3 65-150F

Wärmpumpe: Klemmleiste X2

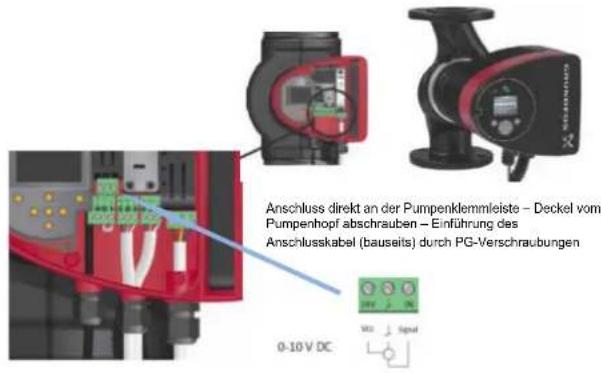

1.5 Anschluss Eingangssignal

0-10V

Magna3 50-120F bis Magna3 65-150F

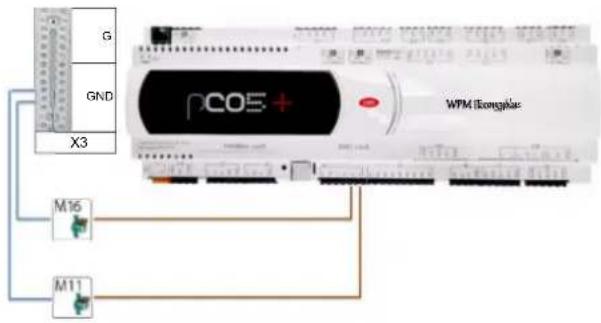

Pumpe Klemme Signal

M 16 J4/Y3 - X3 GND 0 - 10 V

M 11 Zwischenkreispumpe J4/

M 11 Brunnenpumpe optional

4-X3 GND 0-10 V

1.6 Frostschutzthermostat (T) und Durchflussschalter (FS)

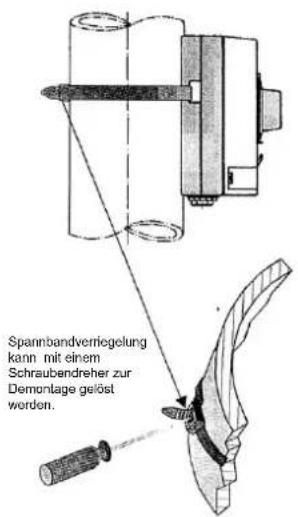

Rohranlegethermostat RAT 0601 (Frostschutz):

ACHTUNG!

Um eine einwandfrei Funktion des/der Geräte(s) zu gewährleisten, sind die folgend beschriebenen Hinweise zu beachten.

Am Montageort dürfen keine Temperaturschichtungen in der Rohrleitung auftreten.
Die Rohroberfläche muss am Montageort blank sein, ggf. Farbe oder sonstige Isolation entfern.
Das beigeufige Spannband wird durch den Führersockel gesteckt und an der Rohrleitung festgezogen. Überlänge kann abgeschritten werden.
Der Anlegefuhler muss fest am Rohr anliegen (ggf. Wärmeleitpaste verwenden)!

Schaltfunktion:

Erreicht oder untersreten die Temperatur den eingestellen Sollwert von 4^ , schaltet der Wechsler von Klemme P1 - 2 nach P1 - 1. Steigt die Temperatur um ca. 4 K über den Sollwert, schaltet der Wechsler wieder darüber

Anschluss Frostschutzthermostat (T) am Wärmepumpenmanager:

N1 ID 3 und X3 G / 24 V AC als

Kontakt im Ruhezustand (kein Durchfluss)

ACHTUNG!

Ein zusätzlich installerierter Durchflusschalter DFS im Primärkreis (FS) verhindert ein Einsatzen der Wärmepumpe bei fehlendem Volumenstrom der Kuhl- bzw. Grundwasserpumpe.

Anschluss Durchflusssschalter (FS) am Wärmepumpenmanager:

N1 ID 8/10/xx und X3 G
