BEDIENUNGSANLEITUNG Racer BTCS006 Batavia

1. Erläuterung der Symbole ............................... 4

2. Sicherheitshinweise ....................................... 4

3. Teilebeschreibung und Lieferumfang ........... 11

4. Bestimmungsgemäße Verwendung ............. 12

8. Reinigung und Wartung ............................... 15

9. Reparatur und Ersatzteilbestellung .............. 16

10. Entsorgung und Wiederverwertung.............. 16

11. EG-Konformitätserklärung............................ 16

DE1. ERLÄUTERUNG DER SYMBOLE

WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Tragen Sie immer einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Elektrowerkzeug heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Allgemeines Warnzeichen – Seien Sie aufmerksam und beachten Sie allgemeine Gefahren. Gebotszeichen – Tragen Sie festes Schuhwerk! Gebotszeichen – Tragen Sie Schutzhandschuhe! Elektrowerkzeug der Schutzklasse II Mit der CE-Kennzeichnung bestätigt der Hersteller, dass dieses Elektrowerkzeug den geltenden europäischen Richtlinien entspricht. Nicht zum Nassschleifen! Nicht zum Schruppschleifen!

2. SICHERHEITSHINWEISE

2.1 ALLGEMEINE SICHERHEITSHINWEISE

FÜR ELEKTROWERKZEUGE

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akku- betriebene Elektrowerkzeuge (ohne Netzkabel). Bewahren Sie diese Sicherheitshinweise gut auf!

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Gerät von Regen oder Nässe fern.

TMDas Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehendenGeräteteilbendet,kannzu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und –auffang- einrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Sorgfältiger Umgang mit und Gebrauch von

Elektrowerkzeugen a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

DEElektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie das Elektrowerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. SorgfältiggepegteSchneidwerkzeugemit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

2.2 SICHERHEITSHINWEISE FÜR ALLE

SÄGEN a) GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motor- gehäuse. Wenn beide Hände die Kreissäge halten, können diese vom Sägeblatt nicht verletzt werden. b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen. c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. e) Fassen Sie das Elektrowerkzeug an den isolierten Griffächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Nerzkabel treffen kann. Kontakt mit einer spannungs- führenden Leitung setzt auch die Metallenden des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -schrauben. Die Sägeblatt-Unterlegscheiben und -schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

2.3 WEITERE SICHERHEITSHINWEISE FÜR

Ursachen und Vermeidung eines Rückschlags:

• EinRückschlagistdieplötzlicheReaktioninfolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;

• wennsichdasSägeblattindemsich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück;

• wirddasSägeblattimSägeschnittverdrehtoder falsch ausgerichtet, können sich die Zähne der hinterenSägeblattkanteinderOberächedes Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt heraus bewegt und die Säge in Richtung der Bedienperson zurückspringt.

TMEin Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag ereignen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten, sowohl in Nähe des Sägespalts als auch am Rand, abgestützt werden. e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespaltes eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. f) Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkel-einstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig, wenn Sie einen „Tauchschnitt“ in bestehende Wände oder andere nicht einsehbare Bereiche ausführen. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

2.4 SICHERHEITSHINWEISE FÜR DIESE

MINIKREISSÄGE a) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die untere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die untere Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die untere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückzieh- hebel und stellen Sie sicher, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie Zustand und Funktion der Feder für die untere Schutzhaube. Lassen Sie das Gerät vor Gebrauch warten, wenn untere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c) Sichern Sie beim „Tauchschnitt“, der nicht rechtwinklig ausgeführt wird, die Führungsplatte der Säge gegen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die untere Schutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit der Säge.

2.5 SICHERHEITSHINWEISE FÜR

TRENNSCHLEIFANWENDUNGEN Sicherheitshinweise für Trennschleifmaschinen a) Die zum Elektrowerkzeug gehörende Schutz- haube muss sicher angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinst- mögliche Teil des Schleifkörpers zeigt offen

DEzur Bedienperson. Halten Sie und in der Nähe bendliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen. b) Verwenden Sie ausschließlich diamant- besetzte Trennscheiben für Ihr Elektro- werkzeug. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. c) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umheriegen. d) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenäche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. e) Verwenden Sie immer unbeschädigte Spannansche in der richtigen Größe und Form für die von Ihnen gewählte Schleif- scheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. f) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektro- werkzeugen ausgelegt und können brechen. g) Außendurchmesser und Dicke des Einsatz- werkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. h) Schleifscheiben und Flansche müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

i) Verwenden Sie keine beschädigten Schleif-

scheiben. Kontrollieren Sie vor jeder Verwendung die Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektro-werkzeug oder die Schleifscheibe herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie eine unbeschädigte Schleif-scheibe. Wenn Sie die Schleifscheibe kontrolliert und eingesetzt haben, halten Sie und in der Nähe bendliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Schleifscheiben brechen meist in dieser Testzeit. j) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. DieAugensollenvorherumiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der AnwendungentstehendenStaubltern.Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. k) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeugekönnenwegiegenund Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. l) Halten Sie das Gerät nur an den isolierten Griffächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. m) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. n) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende

TMEinsatzwerkzeug kann in Kontakt mit der Ablageächegeraten,wodurchSiedieKontrolle über das Elektrowerkzeug verlieren können. o) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren. p) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. q) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. r) Verwenden Sie keine Einsatzwerkzeuge, die üssige Kühlmittel erfordern. Die Verwendung vonWasseroderanderenüssigenKühlmitteln kann zu einem elektrischen Schlag führen.

2.6 WEITERE SICHERHEITSHINWEISE FÜR

TRENNSCHLEIFANWENDUNGEN Rückschlag und entsprechende Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge einer hakenden oder blockierten drehenden Schleifscheibe. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größt- mögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen. b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. c) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag. e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt sowie keine segmentierte Diamantscheibe mit mehr als 10 mm breiten Schlitzen. Solche Einsatzwerkzeuge verursachenhäugeinenRückschlagoderden Verlust der Kontrolle über das Elektrowerkzeug. f) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs. g) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trenn- scheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen. h) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück bendet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

DEi) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante. j) Seien Sie besonders vorsichtig bei „Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

2.7 SICHERHEITS- UND BENUTZUNGS-

HINWEIS FÜR DIAMANTTRENNSCHEIBEN

Verwendung Benutzen Sie die Trennschleifscheiben nur zum Trennschleifen nicht zum Schruppschleifen! Benutzen Sie die Trennschleifscheiben nur für das angegebene Material, nicht für andere Materialien oder Werkstoffe! Verletzungsgefahr! Schneiden und kühlen! Allgemeine Informationen DiesesEinsatzwerkzeugistbruchempndlich,daher ist äußerste Sorgfalt beim Umgang mit diesem erforderlich. Die Verwendung von beschädigten, falsch aufgespannten oder eingesetzten Einsatzwerkzeugen ist gefährlich und kann zu schwerwiegenden Verletzungen führen. Handhabung und Lagerung Einsatzwerkzeuge sind mit Sorgfalt zu behandeln und zu transportieren. Einsatzwerkzeuge sind so zu lagern, dass sie keinen mechanischen Beschädigungen und schädigenden Umwelt- einüssenausgesetztsind.ZurVermeidungvon Beschädigung bauen Sie das Einsatzwerkzeug vor dem Transport es Elektrowerkzeuges aus. Auswahl sowie sicherer und ordnungsgemäße Benutzung Beachten Sie die Angaben auf dem Etikett oder dem Einsatzwerkzeug sowie Verwendungseinschränkungen, Sicherheitshinweise oder weitere Hinweise. Halten Sie die gekennzeichnete Laufrichtung des Einsatz- werkzeuges ein. Bei Unklarheiten über die Auswahl von Einsatzwerkzeugen, wenden Sie sich an den Hersteller oder eine Fachkraft. Beachten Sie die Drehzahl des Einsatzwerkzeuges und des Elektrowerkzeuges. Vor der Benutzung Einsatzwerkzeuge sind vor jeder Inbetriebnahme einer Sichtprüfung zu unterziehen. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Sichern Sie das zu bearbeitende Werkstück! Einsetzen/Wechseln Spannen Sie Einsatzwerkzeuge in Übereinstimmung mit den Hinweisen des Einsatzwerkzeugs - und des Herstellers des Elektrowerkzeuges auf. Das Aufspannen von Einsatzwerkzeugen dürfen nur sachkundige Personen vornehmen. Führen Sie nach jedem Aufspannen einen Probelauf für eine angemessene Zeit durch, wobei die gekennzeichnete Arbeitshöchstgeschwindigkeit des Einsatzwerkzeuges nicht überschritten werden darf. Spannen Sie Einsatzwerkzeuge immer seiten- und höhenschlagfrei auf. Benutzung

1. Beachten Sie die Hinweise der

Bedienungsanleitung des Elektrowerkzeuges mit dem Sie dieses Einsatzwerkzeug verwenden.

2. Bringen Sie vor der Inbetriebnahme,

entsprechende Schutzeinrichtungen an dem Elektrowerkzeug an. Führen Sie keine Arbeiten ohne Absicherung durch Schutzeinrichtungen durch.

3. Verwenden Sie persönliche Schutzausrüstung

entsprechend der Maschinen- und Anwendungsart, z.B. Augen- und Gesichtsschutz, Gehörschutz, Atemschutz, Schutzschuhe, Schutzhandschuhe und sonstige Schutzkleidung.

4. Führen Sie nur die Arbeiten durch, für die das

Einsatzwerkzeug geeignet ist (Berücksichtigung von Verwendungseinschränkungen, Sicherheits- hinweisen oder sonstigen Angaben).

5. Schalten Sie das Elektrowerkzeug vor dem

Ablegen auf die Werkbank oder den Boden ab und warten Sie den Stillstand des Einsatzwerkzeuges ab.

6. Führen Sie beim Trennschleifen das

Einsatzwerkzeug gerade in den Trennspalt, damit das Elektrowerkzeug nicht verkantet.

7. Fahren Sie im Material nicht hin und her, sondern

ziehen Sie ruhig durch.

TM8. Arbeiten Sie nur im rechten Winkel und in gerader Achse, um die Gefahr von Rissen im Kern oder Segmentausbrüchen zu vermeiden.

9. Üben Sie keinen starken Schleifdruck aus, das

Gewicht des Elektrowerkzeuges genügt.

10. Legen Sie Kühlpausen ein.

11. Vorsicht! Das Einsatzwerkzeug wird beim

Arbeiten sehr heiß; fassen Sie es nur mit Schutzhandschuhen an, nachdem es abgekühlt ist.

2.8 SICHERHEITSHINWEISE FÜR DEN

UMGANG MIT SÄGEBLÄTTERN

1. Setzen Sie nur Einsatzwerkzeuge ein, wenn Sie

den Umgang damit beherrschen.

2. Beachten Sie die Höchstdrehzahl. Die auf dem

Einsatzwerkzeug angegebene Höchstdrehzahl darf nicht überschritten werden. Halten Sie, falls angegeben, den Drehzahlbereich ein.

3. Verwenden Sie keine Einsatzwerkzeuge mit

Rissen. Mustern Sie gerissene Einsatzwerkzeuge aus. Eine Instandsetzung ist nicht zulässig.

4. ReinigenSiedieSpannächenvon

Verschmutzungen, Fett, Öl und Wasser.

5. Verwenden Sie keine losen Reduzierringe oder

-buchsen zum Reduzieren von Bohrungen bei Kreissägeblättern.

6. AchtenSiedarauf,dassxierteReduzierringe

zum Sichern des Einsatzwerkzeuges den gleichen Durchmesser und mindestens 1/3 des Schnittdurchmessers haben.

7. StellenSiesicher,dassxierteReduzierringe

parallel zueinander sind.

8. Handhaben Sie Einsatzwerkzeuge mit Vorsicht.

Bewahren Sie diese am besten in der Originalverpackung oder speziellen Behältnissen auf. Tragen Sie Schutzhandschuhe, um die Griffsicherheit zu verbessern und das Verletzungsrisiko weiter zu mindern.

9. Stellen Sie vor der Benutzung von

Einsatzwerkzeugen sicher, dass alle Schutz- vorrichtungen ordnungsgemäß befestigt sind.

10. Vergewissern Sie sich vor dem Einsatz, dass das

von Ihnen benutzte Einsatzwerkzeug den technischen Anforderungen dieses Elektrowerkzeuges entspricht und ordnungsgemäß befestigt ist.

11. Benutzen Sie das mitgelieferte Sägeblatt nur für

Sägearbeiten in Holz, niemals zum Bearbeiten von Metallen.

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges unter anderem auftreten:

Gesundheitsschäden, die aus Hand-Arm- Schwingungen resultieren, falls das Elektro- werkzeug über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.

2. Verletzungen und Sachschäden, verursacht

durch herumschleudernde Einsatzwerkzeuge, die aufgrund von plötzlicher Beschädigung, Verschleiß oder nicht ordnungsgemäßer Anbringung unerwartet aus/von dem Elektrowerkzeug geschleudert werden.

3. Verbrennungen und Schnittverletzungen, falls

Einsatzwerkzeuge direkt nach dem Gebrauch und/oder mit der bloßen Haut berührt werden. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsul- tieren, bevor das Elektrowerkzeug bedient wird!

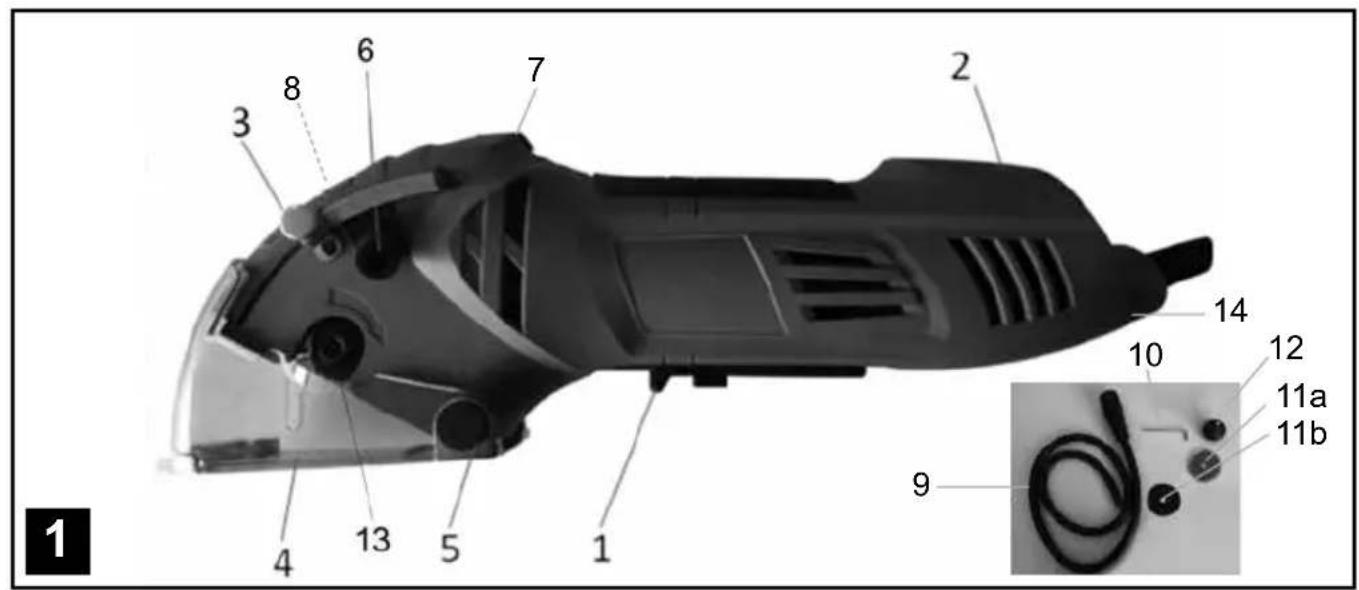

3. TEILEBESCHREIBUNG UND

LIEFERUMFANG (BILD 1)

2. Überlastungsanzeige

3. Schnitttiefenbegrenzer

5. Gelenkachse der Schutzhaube

6. Anschluss der Staubabsaugung

7. Entriegelungstaste für Schutzhaube

8. Spindelarretierung

11. Einsatzwerkzeuge

a) 1 x TCT Sägeblatt mit 18 Zähnen, Ø 70 x Ø 11,3 mm b) 1 x HSS Blatt mit 44 Zähnen, Ø 70 x Ø 11,3 mm

DE14. Einstellrad für Drehzahl

15. 1x Kohlebürstensatz

4. BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Mini-Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Materialien und Kunststoffen. Verwenden Sie hierfür entweder das hartmetallbestückte Sägeblatt oder das HSS Sägeblatt. Das Schneiden von Fliesen, Leiterplatten und glasfaserverstärkten Kunststoffen ist mit Diamanttrennscheiben möglich. Alle Arbeiten dürfen nur im trockenen Zustand durchgeführt werden. Das Elektrowerkzeug darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüberhinausgehende Verwendung ist nicht bestimmungsgemäß. Für entstehenden Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Elektrowerkzeuge nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Elektrowerkzeug in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Netzanschluss 230-240 V~ Frequenz 50 Hz Leistungsaufnahme 450 W Leerlaufdrehzahl n

Schnitttiefe max. 20 mm Sägeblatt Ø 70 mm Sägeblattaufnahme Ø 11,3 mm Schutzklasse II / doppelisoliert Gewicht 1,6 kg Schalldruckpegel L

87,54 dB(A) Unsicherheit K

3 dB(A) Schallleistungspegel L

98,54 dB(A) Unsicherheit K

3 dB(A) Außendurchmesser: Ø 70 mm Bohrungsdurchmesser: Ø 11,3 mm Stärke: 2 mm Anzahl der Zähne/Segmente: 18 Max. zulässige Drehzahl: 5200 min

Schneidstoffgruppe: HW Anwendung: Sägearbeiten Material: Holz Außendurchmesser: Ø 70 mm Bohrungsdurchmesser: Ø 11,3 mm Stärke: 0,8 mm Anzahl der Zähne/Segmente: 44 Max. zulässige Drehzahl: 5200 min

Schneidstoffgruppe: HW Anwendung: Sägearbeiten Material: Holz, Holzähnliche Materialien, Kunststoff Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745-1 und EN 60745-2-5 ermittelt. Handgriff Hand-Arm-Vibration beim Sägen in Holz

Unsicherheit K = 1,5 m/s

Zusatzhandgriff Hand-Arm-Vibration beim Sägen in Holz

Unsicherheit K = 1,5 m/s

Achtung! Die angegebene Schwingungsemission wurde anhand einer genormten Messmethode ermittelt und dient zum Vergleichen des Werkzeuges mit anderen. Die angegebene Schwingungsemission kann auch zur vorherigen Abschätzung der Gefährdung dienen. Die tatsächliche Schwingungs-emission während der Benutzung des Werkzeuges kann von der angegebenen Schwingungsemission abweichen, je nachdem wie das Werkzeug benutzt wird. Basierend auf der geschätzten Gefährdung unter realistischen Bedingungen sind geeignete Schutzmaßnahmen zu treffen, um den Benutzer zu schützen (Beachten Sie zusätzlich zur Lastlaufzeit alle Arbeitszyklen, wie z.B. das Nachlaufen und den Leerlauf des Werkzeuges). Beschranken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• VerwendenSienureinwandfreie Elektrowerkzeuge.

• WartenundreinigenSiedasElektrowerkzeug regelmäßig.

• PassenSieIhreArbeitsweisedem Elektrowerkzeug an.

TM• ÜberlastenSiedasElektrowerkzeugnicht.

• LassenSiedasElektrowerkzeug gegebenenfalls überprüfen.

• SchaltenSiedasElektrowerkzeugaus,wenn es nicht benutzt wird.

1. Öffnen Sie die Verpackung und nehmen Sie

das Elektrowerkzeug vorsichtig heraus.

2. Entfernen Sie das Verpackungsmaterial.

3. Entfernen Sie Verpackungs-/ und

Transportsicherungen (falls vorhanden).

4. Überprüfen Sie, ob der Lieferumfang

5. Kontrollieren Sie das Elektrowerkzeug und die

Zubehorteile auf Transportschäden.

6. Bewahren Sie die Verpackung nach

Möglichkeit bis zum Ablauf der Garantiezeit auf. Bitte entsorgen Sie die Verpackung anschließend umweltgerecht, indem Sie diese einem Wertstoffsystem zuführen.

6.2 Anschluss an die Stromversorgung

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Elektrowerkzeug vornehmen.

• VorallenArbeitenandemElektrowerkzeug Netzstecker ziehen!

• VerwendenSiekeinedefekten Einsatzwerkzeuge oder solche, welche Risse und Sprünge aufweisen.

• VerwendenSiekeineFlansche/ Flanschmuttern, deren Bohrung größer oder kleiner ist als das Loch im Einsatzwerkzeug.

• BenutzenSieausschließlich Einsatzwerkzeuge die vom gleichen Typ sind, die mit dem Elektrowerkzeug mitgelieferten. Lassen Sie sich im Fachhandel beraten.

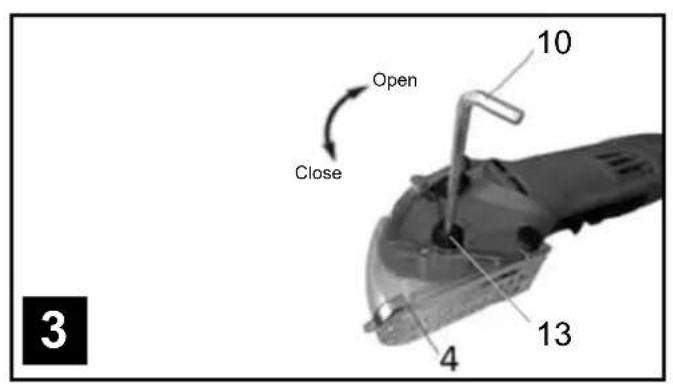

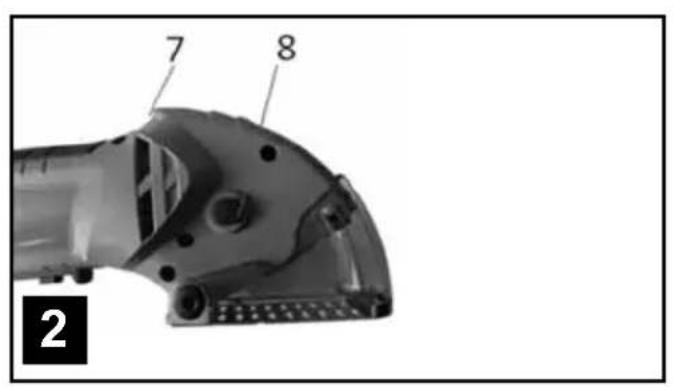

6.4 Einsatzwerkzeug einsetzen/wechseln

• DrückenSiedieSpindelarretierung(8).

• Klemmschraube(13)mitdemInbusschlüssel (10) im Uhrzeigersinn lösen.

• VerriegelungderSchutzhaube(7)drückenund die bewegliche Schutzhaube zurückschieben und festhalten.

• FallseinEinsatzwerkzeug(11)eingespannt ist, dieses nach unten entnehmen.

• Flanschreinigen,neuesEinsatzwerkzeug einsetzen. Auf Laufrichtung achten (siehe Pfeil am Gehäuse und auf dem Einsatzwerkzeug)!

• KlemmschraubezurSicherungdesEinsatz- werkzeuges gegen den Uhrzeigersinn festziehen, auf Rundlauf des Einsatz- werkzeuges achten.

• BevorSiedenEin-/Ausschalterbetätigen, vergewissern Sie sich, dass das Einsatzwerkzeug richtig montiert, bewegliche Teile leicht gängig und Klemmschrauben fest angezogen sind. Achtung! Der Inbusschlüssel (10) darf nicht in der Klemmschraube eingesteckt bleiben. Hinweis: Lassen Sie das Elektrowerkzeug nach dem Wechsel/Einsetzen eines Einsatz- werkzeuges zunächst eine Minute im Leerlauf arbeiten, um sicherzugehen, dass das Einsatz- werkzeug richtig sitz.

6.5 Schnitttiefe einstellen (Bild 5)

Einstellschraube (3) lösen.

• SchnitttiefenachSkala(a)einstellenund Einstellschraube (3) festziehen.

• BeiHolzundKunststoffsolltedieSchnitttiefe etwas tiefer als die Materialstärke gewählt werden.

• FürbessereSchnittqualitätkanneine Holzunterlage verwendet werden. Die darunter liegende Holzunterlage wird allerdings beschädigt.

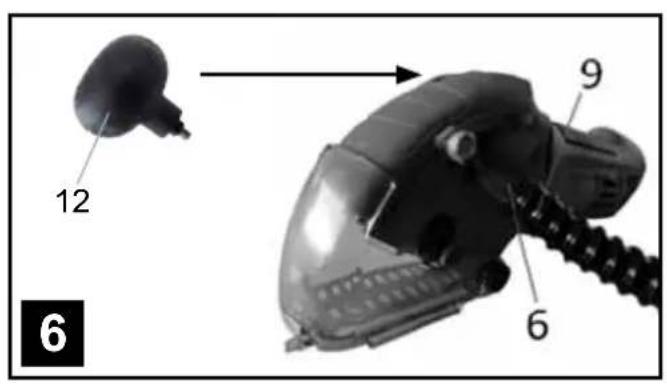

6.6 Absaugen von Staub und Späne (Bild 6)

Achtung! Beim Bearbeiten von z.B. bleihaltigem Anstrich und einigen Holzarten können schädliche/ giftige Stäube entstehen. Diese stellen eine Gefahr sowohl für den Benutzer also auch für in der Nähe bendlichePersonendar.SchützenSiesichmiteiner geeigneten persönlichen Schutzausrüstung und halten Sie andere Personen aus dem Arbeitsbereich fern. Schließen Sie eine Absauganlage oder einen Staubsauger an das Elektrowerkzeug an. Sie erreichen damit eine optimale Absaugung von Stäuben und Späne vom Werkstück. Die Vorteile: Sie schonen sowohl das

DEElektrowerkzeug als auch Ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt außerdem sauber und sicher.

• SchließenSiedenAbsaugschlauch(9)am Anschluss der Staubabsaugung (6) an.

Achten Sie darauf, dass die Verdickung im Innern des kleineren Anschlussstückes am Schlauch (9) mit der Aussparung am Anschluss der Staubabsaugung (6) übereinstimmt.

• DrehenSiedenAbsaugschlauchnachrechts bis er einrastet. Schließen Sie eine geeignete Staubabsaug- einrichtung an. Hinweise:

1. Vergewissern Sie sich, dass der Staubsauger für

den Einsatz mit einem Elektrowerkzeug geeignet ist. Die meisten Trockensauger für den Hausgebrauch sind für diesen Zweck gut geeignet.

2. Die Staubabsaugung ist besonders sinnvoll,

wenn viele Schnitte nacheinander ausgeführt werden. Dann ist es seltener nötig, zum Reinigen des Elektrowerkzeuges und Arbeitsplatzes Pausen einzulegen.

3. Wenn Sie Materialen, die möglicherweise

gefährliche Staube erzeugen, schneiden, verwenden Sie bitte immer eine Staubabsaugung. Das gilt u. a. auch für Harthölzer, MDF-Platten und Keramiken.

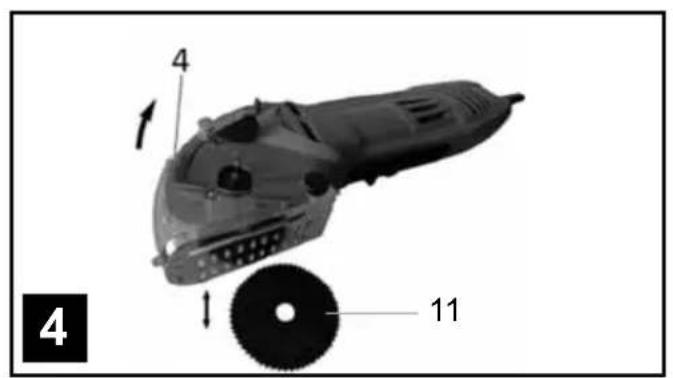

6.7 Zusatzhandgriff (Bild 4)

Schrauben Sie den Zusatzhandgriff (12) in den Anbringungspunkt auf der Gehäuseoberseite. Achtung! Verwenden Sie das Elektrowerkzeug immer mit angebrachtem Zusatzhandgriff!

7.1 Allgemeine Hinweise

• GeeignetesEinsatzwerkzeugfürdaszu bearbeitende Material auswählen.

• ZustandundSchärfedesEinsatzwerkzeuges überprüfen.

• ElektrowerkzeugstetsmitfestemGriffhalten.

• KeineGewaltanwenden!SchiebenSiedas Elektrowerkzeug leicht und gleichmäßig vorwärts.

• DasEinsatzwerkzeugdarfnichtvonHandoder durch seitlichen Druck auf das Einsatzwerkzeug gebremst werden.

• DieSchutzhaubedarfnichtverklemmenund muss sich nach abgeschlossenem Arbeitsgang wiederinderAusgangspositionbenden.

• VorderVerwendungdesElektrowerkzeugesbei herausgezogenem Netzstecker die Funktion der Schutzhaube prüfen.

• VergewissernSiesichvorjedemEinsatzdes Elektrowerkzeuges, dass die Sicherheits- einrichtungen wie Schutzhaube, Flansche und Verstelleinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.

• AndenAnschlussfürSpanabsaugung(6)ist eine geeignete Staubabsaugung an zu schließen. Stellen Sie sicher, dass die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.

7.2 Drehzahl einstellen

• StellenSievorBeginnderArbeitdieDrehzahl passend zur Anwendung ein. Für Arbeiten an weichen Materialien empfehlen wir beispielsweise eine höhere Drehzahl als bei härteren Materialien.

• ZumEinstellenderDrehzahldrehenSiedas Einstellrad (14) je nach Anwendung ein. Für die minimale Drehzahl stellen Sie das Rad auf „1“, die maximale Drehzahl wird mit der Einstellung „6“ erreicht.

7.3 Ein-/ Ausschalten

Einschalten: Ein-/Ausschalter (1) nach hinten schieben, drücken und halten. Ausschalten: Ein-/Ausschalter (1) loslassen.

7.4 Überlastungsschutz

Das Elektrowerkzeug ist mit einem Überlastungs- schutz ausgestattet. Die Überlastungsanzeige (2) zeigt den Betriebszustand des Elektrowerkzeuges an. Überlastungsanzeige (2) blinkt: Elektrowerkzeug nähert sich der Belastungsgrenze – Vorschub- geschwindigkeit verringern. Überlastungsanzeige (2) leuchtet dauernd: Elektrowerkzeug wurde überlastet oder blockiert - Elektrowerkzeug schaltet ab. Schalten Sie das Elektrowerkzeug in diesem Fall aus und lassen Sie es vor erneuter Benutzung abkühlen.

Achtung! Führen Sie immer erst einen Probeschnitt ein einem Reststück durch!

TM• KleineHolzteilevorderBearbeitungfest einspannen. Nie mit der Hand festhalten.

• Sicherheitsvorschriftenunbedingtbeachten! Schutzbrille tragen!

• SchnitttiefeundDrehzahleinstellen.

• ElektrowerkzeugindieHandnehmenunddarauf achten, dass keine Lüftungsöffnungen verdeckt werden.

• Elektrowerkzeugeinschaltenundeinige Sekunden warten, bis das Einsatzwerkzeug die volle Drehzahl erreicht hat.

• DasAbfallstücksolltesichaufderrechtenbzw. linkenSeitedesElektrowerkzeugesbenden, damitderbreiteTeildesAuage-tischesauf seinerganzenFlächeauiegt.

• DieGrundplattemussimmerachaufdem Werkstückauiegen.

• Entriegelungstaste(7)drückenund Einsatzwerkzeug langsam in das Werkstück einschieben oder ggf. eintauchen.

• ElektrowerkzeugvorwärtsdurchdasWerkstück schieben. Niemals rückwärts!

• BeimArbeitennurgeringeKraftaufdas Elektrowerkzeug bringen.

• WennnachvorgezeichneterLiniegesägtwird, Elektrowerkzeug an der entsprechenden Kerbe entlangführen.

• WenndieÜberlastungsanzeige(2)blinkt, Geschwindigkeit verringern.

• HältdasElektrowerkzeuganunddie Überlastungsanzeige (2) leuchtet dauernd, dann hat der Überlastungsschutz des Elektrowerkzeuges angesprochen. Gründe: Vorschub zu schnell oder Hindernis im Werkstück. Elektrowerkzeug in diesem Fall ausschalten und das Werkstück überprüfen. Mit reduziertem Vorschub fortfahren.

7.6 Linienschnitte (Bild 7)

Einer angezeichneten Linie können Sie mit Hilfe der Anzeiger (a), die vorn und hinten an der Schutzhaube angebracht sind, leicht folgen. Für präzises Arbeiten muss die Versetzung des Sägeschlitzes zur markierten Hilfslinie durch einen Probeschnitt festgestellt werden. Die ideale Positionierung des Sägeschlitzes muss anschließend durch Versetzen der Hilfslinie zur Ziellinie realisiert werden.

7.7 Bearbeiten großer Werkstücke

Zum Bearbeiten großer Werkstücke oder Schneiden gerader Kanten:

• BrettoderLeistealsHilfsanschlagaufdem Werkstück mit Schraubzwingen festspannen.

• DielinkeSeitederGrundplatteentlangdem Hilfsanschlag führen.

7.8 Tauchschnitte (Bild 4)

Hinweis: Einige sehr harte Materialien eignen sich nicht für Tauchschnitte. Setzen Sie die Grundplatte auf das Werkstück auf. Achten Sie darauf, dass sich die hintere, seitliche Tiefenmarkierung auf Hohe des Schnittanfanges bendet. Schalten Sie das Elektrowerkzeug ein und lassen Sie zwei Sekunden vergehen, bis das Einsatzwerkzeug seine volle Drehzahl erreicht hat. Dann tauchen Sie das Einsatzwerkzeug langsam, aber mit etwas Druck, ein. Schieben Sie das Elektrowerkzeug vorwärts durch das Werkstuck. Wenn Sie das Ende des Schnittes erreichen, schalten das Elektrowerkzeug wieder aus und ziehen Sie es aus dem Werkstück.

7.9 Schneiden von Fliesen

Klebeband oder Isolierband auf dem Werkstück erleichtert die Arbeit und verhindert Kratzer auf dem Werkstück.

8. REINIGUNG UND WARTUNG

Achtung! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Reinigung

• HaltenSieSchutzvorrichtungen,Lüftungs- öffnungen und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Elektrowerkzeug mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wirempfehlen,dassSiedasElektrowerkzeug direkt nach jeder Benutzung reinigen.

• ReinigenSiedasElektrowerkzeugregelmäßig mit einem feuchten Tuch und etwas Schmier- seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Innere des Elektrowerk- zeuges gelangen kann.

DEKohlebürsten Bei übermäßiger Funkenbildung lassen Sie die Kohle- bürstendurcheinequaliziertePersonüberprüfen. Achtung! Die Kohlebürsten dürfen nur von einer qualiziertePersonausgewechseltwerden. Wartung ImInnerndesElektrowerkzeugesbendensich keine weiteren zu wartenden Teile.

ERSATZTEILBESTELLUNG Austausch der Netzanschlussleitung Wenn die Netzanschlussleitung dieses Elektrowerkzeuges beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst odereineähnlichqualiziertePersonersetzt werden, um Gefährdungen zu vermeiden. Ersatzteile/Zubehör Ersatzteile und Zubehör können Sie über unserem Webshop beziehen: www.batavia.eu

WIEDERVERWERTUNG Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. DasElektrowerkzeugbendetsichineiner Verpackung, um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Elektrowerkzeug und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Das Produkt und das Benutzerhandbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. EG-Konrmitätserklärung Wir, die Batavia GmbH, Blankenstein 180, NL-7943 PE Meppel, erklären in alleiniger Verantwortung, dass das Produkt Präzisions- Handkreissäge, Artikel Nr. 7060453, Modell Nr. BT-CS006 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien 2004/108/ EG Elektromagnetische Verträglichkeit (EMV), 2006/42/EG (Maschinen), 2006/95/EG (Niederspannung) und deren Änderungen festgelegt sind. Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen: EN 60745-1: 2009+A11, EN 60745-2-5: 2010, EN 55014-1: 2006+A1, EN55014-2: 1997+A1+A2, EN 61000-3-2: 2006+A1+A2, EN 61000-3-3: 2008 Meppel, den 01. Juni 2011 Meino Seinen, Qualitätsbeauftragter Batavia GmbH, Blankenstein 180, 7943 PE Meppel, Niederlande

4. GEBRUIK VOLGENS VOORSCHRIFT

5. TECHNISCHE GEGEVENS
