Marke	Testboy
Modell	Testavit Schuki 3 LCD
Produkttyp	Steckdosentester
Nennspannung	230 V AC, 50 Hz
Messstrom	Max. 3 mA
Überspannungskategorie	CAT II 300 V
Schutzart	IP 40
Temperaturbereich	0 °C bis +50 °C
Referenznorm	IEC/EN 61010-1 (DIN VDE 0411)
Anzeige	3 Status-LEDs und LCD-Bildschirm
Hauptfunktionen	Steckdosenverkabelungsprüfung: Erkennung von Phase, Neutralleiter, Erde, Vertauschungen und Fehlen
Fingerkontakt	Spannungserkennung auf Schutzleiter
Verwendung	Nur für qualifiziertes Personal, Verwendung an Schuko-Steckdosen
Reinigung	Mit einem trockenen Tuch
Stromversorgung	Über das Messobjekt (max. 3 mA)
Netzkompatibilität	Geeignet für Zweileiternetze (klassische Nullung)
Sicherheit	Warnung: Risiko eines elektrischen Schlags über 30 V

Häufig gestellte Fragen - Testavit Schuki 3 LCD Testboy

Was bedeuten die verschiedenen LED-Kombinationen?

Die LEDs zeigen den Verkabelungszustand an. Zum Beispiel OK (Phase rechts): Mittlere LED leuchtet, andere aus. Konsultieren Sie die Tabelle in der Anleitung für alle Kombinationen.

Wie verwende ich den Fingerkontakt?

Berühren Sie den Fingerkontakt (Nr. 3 am Gerät), um eine unzulässige Spannung auf dem Schutzleiter zu erkennen. Wenn der LCD-Bildschirm aufleuchtet, liegt ein Fehler vor.

Kann ich eine Steckdose mit einem Trenntransformator testen?

Nein, die korrekte Prüfung von Stromkreisen ist mit einem Trenntransformator unmöglich.

Was tun, wenn das Gerät einen Fehler anzeigt?

Wenn das Gerät einen Fehler anzeigt, muss die Verkabelung von einem qualifizierten Elektriker überprüft werden.

Kann das Gerät einen Fehlerstrom-Schutzschalter (FI/RCD) testen?

Nein, der Testavit Schuki 3 LCD testet keine FI/RCD. Verwenden Sie ein spezifisches Testgerät.

Was bedeutet die Messkategorie CAT II?

CAT II entspricht Messungen an Stromkreisen, die über einen Stecker mit dem Niederspannungsnetz verbunden sind, mit typischem Kurzschlussstrom < 10 kA.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch, um das Gerät zu reinigen. Verwenden Sie keine chemischen Mittel.

Ist das Gerät mit französischen Steckdosen kompatibel?

Ja, es ist für Schuko-Steckdosen (Typ E/F) geeignet. Für eine korrekte Anzeige muss die Phase rechts sein; drehen Sie den Stecker bei Bedarf um 180°.

Was tun, wenn der LCD-Bildschirm leuchtet, ohne den Fingerkontakt zu berühren?

Dies weist auf eine Spannung auf dem Schutzleiter hin. Überprüfen Sie die Verkabelung und ziehen Sie einen Elektriker hinzu.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist auf der Website www.testboy.de verfügbar.

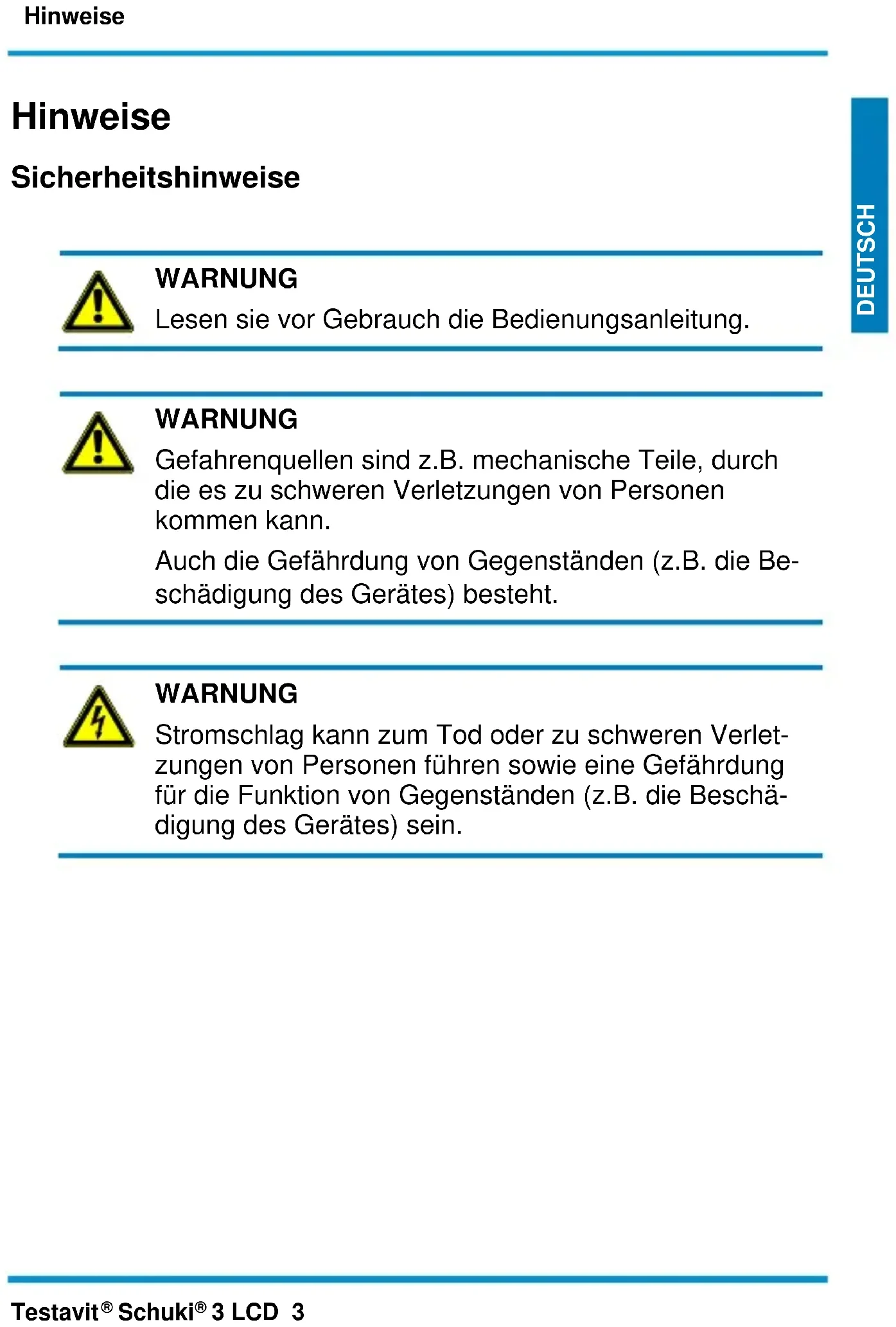

BEDIENUNGSANLEITUNG Testavit Schuki 3 LCD Testboy

Lesen sie vor Gebrauch die Bedienungsanleitung.

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlö- schen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2015 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Er-satzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recy- celn. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für den Testavit ^® Schuki ^® 3 LCD entschieden haben.

| Steckdosenprüfgerät

Steckdosenprüfung

Mit dem Testavit ^® Schuki ^® 3 LCD können Steckdosen auf richtigen Anschluss*, bzw. auf Verdrahtungsfehler geprüft werden.

Der Anschlusszustand wird mit den LEDs angezeigt und kann mit der aufgedruckten Tabelle schnell und eindeutig bestimmt werden.

Zum Prüfen, ob eine unzulässig hohe Berührungsspannung am Schutzleiteranschluss anliegt, muss der Fingerkontakt berührt werden. Leuchtet das LC-Display dabei auf, liegt ein Fehler vor.

* In vielen internationalen Normen ist vorgegeben, dass die Phase an einer Steckdose am rechten Anschluss (von vorne gesehen) anliegen muss.

In Deutschland gibt es hierzu keine eindeutige Regelung, da der Schuko-Stecker nicht verpolungssicher ist.

Um eine korrekte Anzeige zu erhalten, muss die Phase rechts anliegen. Daher muss das Gerät beim Prüfen einer Schuko-Steckdose eventuell (beschaltungsabhängig) um 180° gedreht werden.

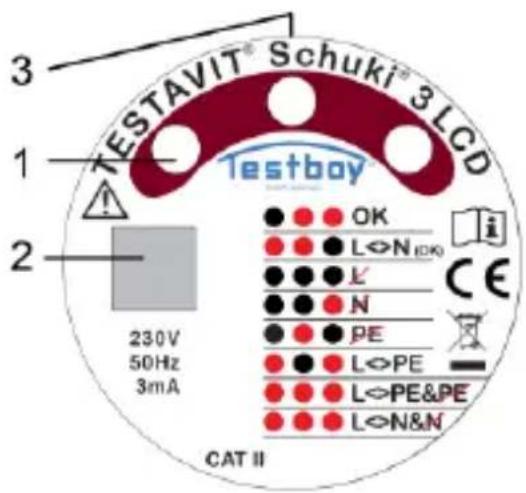

Bedien- und Anzeigeelemente

1 Status-LEDs
2 LC-Display
3 Fingerkontakt

TESTAVIT® Schuki® 3LCD Testbay 230V 50Hz 3mA CAT II OK L◇N(DK) L N PE L◇PE L◇PE&PE L◇N&N i CE

Hinweis

Das Prüfgerät ist auch für Zwei-Leiter-Netze geeignet (klassische Nullung).

Vertauschung von Neutralleiter und Schutzleiter wird vom Gerät nicht erkannt!

Überprüfen Sie den Steckdosenprüfer vor dem Einsatz an einer korrekt beschalteten Steckdose auf einwandfreie Funktion!

Anzeige

Status-LEDs

	OK	OK, Phase rechts am Gerät
	L<>N	Phase links am Gerät (OK)
	L	Phase fehlt
	N	N fehlt, Phase rechts am Gerät
	PE	PE fehlt
	L<>PE	L/PE vertauscht
	L<>PE&PE	L/PE vertauscht und PE offen
	L<>N&N	Phase links am Gerät, N offen
⊗ LED aus; • LED an

⊗ LED aus; • LED an

LC-Display

Achtung!

Spannung an PE

Beim Berühren des Fingerkontaktes muss auf den Bezug zum Erdpotenzial geachtet werden. Dies bedeutet, dass es zur falschen Anzeige des LC-Displays kommen kann, wenn die durchführende Person keinen ausreichenden Kontakt zum Erdpotenzial hat (z.B. Holzleiter, dicke Gummisohlen, etc.).

Zeigt das Prüfgerät beim Test einen Fehler an, sollte die Verdrahtung durch eine Elektro-Fachkraft überprüft werden!

Bei Verwendung eines Trenntransformators ist eine ordnungsgemäße Prüfung von Stromkreisen mit dem Prüfgerät nicht möglich.

Nicht an zwei Außenleitern eines Zwei- oder Dreiphasen-Systems anschließen.

Vor dem Prüfen sämtliche Lasten aus den Stromkreisen der Steckdosen in der verwendeten Steckerleiste nach Möglichkeit abschalten. Noch angeschlossene Lasten können zu Messfehlern führen.

Überprüfen Sie an einer Steckdose die FI/RCD Auslösefunktion vor dem Einsatz auf einwandfreie Funktion!

Vorsicht bei Spannungen über 30 V, es besteht die Gefahr eines elektrischen Schlags.

NUR FÜR DEN EINSATZ DURCH FACHKUNDIGES PERSONAL VORGESEHEN

Jeder, der dieses Prüfgerät verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsprüfung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Gerätes vor und nach jedem Gebrauch vertraut sein.

Definition der Messkategorien:

Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10 kA

Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer Kurzschlussstrom < 50 kA

Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA

Testen Sie das Gerät sowohl vor als auch nach Gebrauch an einer bekannten, im Nennbereich des Geräts liegenden Spannungsquelle, um die ordnungsgemäße Funktion des Geräts zu gewährleisten.

Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.

Wenn vom Hersteller nicht ausdrücklich gestattet, dürfen Teile des Geräts und seines Zubehörs nicht verändert und ersetzt werden.

Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.

Technische Daten

Spannungsbereich	230 V AC, 50 Hz
Stromversorgung	über Messobjekt, max. 3 mA
Schutzart	IP 40
Überspannungskategorie	CAT II 300 V
Temperaturbereich	0° ~ +50 °C
Prüfnorm	IEC/EN 61010-1(DIN VDE 0411)

Notes

Safety notes

WARNING

Elektrotechnische Spezialfabrik Fax: [phone]

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
