MODE D'EMPLOI Testavit Schuki 3 LCD Testboy
Manuel d'utilisation
Testavit® Schuki® 3 LCD 33
Consignes de sécurité
AVERTISSEMENT
Lire le présent mode d'emploi avant l'utilisation.
AVERTISSEMENT
Les sources de danger sont, p. ex., les éléments mécaniques pouvant causer de graves blessures aux personnes.
Il existe également des dangers pour les biens matériels (p.ex. un endommagement de l'appareil).
AVERTISSEMENT
L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p.ex. en endommageant l'appareil).
Consignes générales de sécurité
AVERTISSEMENT
Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doivent impérativement être respectés.
AVERTISSEMENT
Respecter les consignes suivantes avant toute utilisation de l'appareil :
Éviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffages à induction et d'autres champs électromagnétiques.
Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées.
Éviter les conditions ambiantes poussiéreuses et humides.
Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants !
Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.
Respecter les cinq règles de sécurité suivantes :
1 Déconnecter l'appareil
2 Empêcher son redémarrage
3 Le mettre hors tension (la mise hors tension doit être constatée sur les 2 pôles)
4 Mettre à la terre et court-circuiter
5 Couvrir les éléments sous tension voisins
Utilisation conforme
L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant.
Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.
Nous nous réservons le droit de modifier les spécifications sans préavis. © 2015 Testboy GmbH, Allemagne.
Exclusion de responsabilité
La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultant !
Testboy n'assume aucune responsabilité pour les dommages résultant :
du non-respect du présent manuel d'utilisation,
de modifications apportées au produit sans l'accord de Testboy,
de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy,
de l'influence de l'alcool, de drogues ou de médicaments.
Exactitude du manuel d'utilisation
Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.
Élimination
Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.
La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.
Certificat de qualité
L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. La société Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents.
Déclaration de conformité
Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de
Utilisation
Nous vous remercions d'avoir acheté notre Testavit® Schuki® 3 LCD.
Appareil de contrôle des prises de courant
Contrôle des prises de courant
Le Testavit ^® Schuki ^® 3 LCD vous permet de contrôler le bon raccordement*, ou les défauts de câblage sur les prises de courant.
L'état du raccordement est affiché par les LEDs et peut être déterminé rapidement et clairement à l'aide du tableau imprimé.
Pour contrôler si une tension de contact élevée inadmissible est présente sur le raccordement du conducteur de protection, il faut toucher le contact à doigt. Si l'écran LCD s'allume alors, il y a un défaut.
* De nombreuses normes internationales indiquent que la phase d'une fiche doit se trouver sur le raccord de droite (vu de face).
En Allemagne, il n'existe aucun réglementation claire dans ce sens car les fiches Schuko ne présentent aucune protection contre les inversions de polarité.
Afin de garantir un affichage correct, la phase doit se trouver sur la droite. L'appareil doit donc éventuellement être tourné à 180° lors des contrôles sur les prises Schuko (selon le câblage).

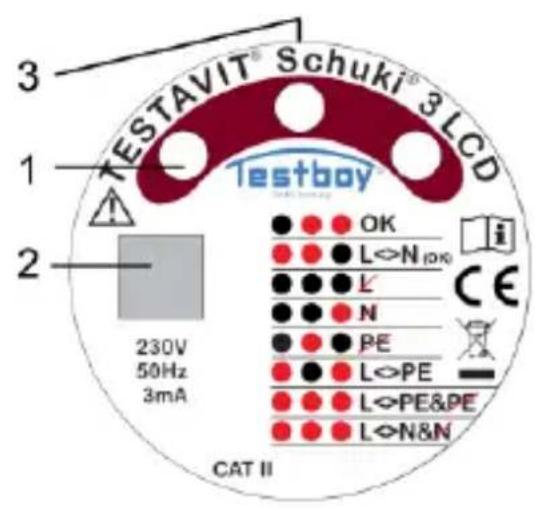

Éléments de commande et d'affichage
1 LEDs d'état
2 Écran LCD
3 Contact à doigt
Remarque
L'appareil de contrôle est également adapté aux réseaux à deux conducteurs (mise à zéro classique).
Une inversion entre le conducteur neutre et le conducteur de protection n'est pas reconnue par l'appareil !
Contrôler le bon fonctionnement du testeur de fiches sur une fiche correctement câblée avant de l'utiliser !
Affichage
LEDs d'état
| ⊗●● | OK | OK, phase à droite sur l’appareil |
| ●●⊗ | L<>N | Phase à droite sur l’appareil (OK) |
| ⊗⊗⊗ | L | Phase manquante |
| ⊗⊗● | N | N manque, phase à droite sur l’appareil |
| ⊗●⊗ | PE | PE manque |
| ●⊗● | L<>PE | L/PE inversé |
| ●●● | L<>PE&PEL<>N&N | L/PE inversé et PE ouvertPhase à gauche sur l’appareil,N ouvert |
⊗ LED éteinte ; • LED allumée
Écran LCD
Attention!
Tension sur PE
En cas de contact avec le contact à doigt, le rapport avec le potentiel du sol doit être pris en compte. Cela signifie que l'affichage à l'écran peut être erroné, lorsque la personne effectuant le contrôle n'est pas suffisamment en contact avec le potentiel du sol (p. ex échelle en bois, semelles en caoutchouc épaisses, etc.).
Si l'appareil de contrôle indique une erreur lors du test, le câblage doit être contrôlé par un électricien qualifié !
En cas d'utilisation d'un transformateur de séparation, un contrôle correct des circuits électriques au moyen de l'appareil de contrôle est impossible.
Ne pas raccorder aux deux conducteurs extérieurs d'un système à courant bi- ou triphasé.
Avant le contrôle, déconnecter, si possible, toutes les charges des circuits de courant des prises de la barrette de connexion utilisée. Les charges encore raccordées peuvent causer des erreurs de mesure.
Contrôler le bon fonctionnement de la fonction de déclenchement FI/RCD sur une prise avant son utilisation !
Prudence ! En cas de tension supérieure à 30 V, il y a risque de choc électrique.
EXCLUSIVEMENT CONÇU POUR ÊTRE UTILISÉ PAR DU PERSONNEL QUALIFIÉ
Toute personne utilisant cet appareil de contrôle doit avoir été formée en conséquence et être familiarisée avec les dangers particuliers liés aux contrôles de tension dans les environnements industriels, les précautions de sécurité requises et les procédures de contrôle du bon fonctionnement de l'appareil avant et après chaque utilisation.
Définition des catégories de mesure :
Catégorie de mesure II : mesures réalisées sur les circuits électriques raccordés directement au réseau basse tension via une fiche. Courant de court-circuit typique < 10 kA
Catégorie de mesure III : mesures réalisées au niveau des installations électriques intérieures (consommateurs stationnaires avec raccordement non enfichable, raccordement répartiteur, appareils encastrés dans le répartiteur). Courant de court-circuit typique < 50 kA
Catégorie de mesure IV : mesures réalisées à la source de l'installation basse tension (compteur, raccordement principal, protection primaire contre les surintensités). Courant de court-circuit typique >> 50 kA
Tester l'appareil sur une source de tension connue se situant dans la plage nominale de l'appareil avant et après son utilisation de manière à garantir son fonctionnement correct.
Lire le présent mode d'emploi avant l'utilisation. Si l'appareil n'est pas utilisé conformément aux indications du fabricant, la protection assurée par l'appareil peut-être remise en cause.
Les pièces de l'appareil et ses accessoires ne peuvent pas être modifiés ou remplacés sans l'accord exprès du fabricant.
Utiliser un chiffon sec pour nettoyer l'appareil.
Caractéristiques techniques
| Plage de tension | 230 V AC, 50 Hz |
| Alimentation en courant | via l’objet à mesurer, max. 3 mA |
| Classe de protection | IP 40 |
| Catégorie de surtension | CAT II 300 V |
| Plage de température | 0 °C ~ +50 °C |
| Norme de contrôle | IEC/EN 61010-1 (DIN VDE 0411) |
