Marca	Testboy
Modello	Testavit Schuki 3 LCD
Tipo di prodotto	Tester di prese di corrente
Tensione nominale	230 V CA, 50 Hz
Corrente di misura	Max. 3 mA
Categoria di sovratensione	CAT II 300 V
Grado di protezione	IP 40
Intervallo di temperatura	0 °C a +50 °C
Norma di riferimento	IEC/EN 61010-1 (DIN VDE 0411)
Display	3 LED di stato e display LCD
Funzioni principali	Controllo del cablaggio delle prese: rilevamento di fase, neutro, terra, inversioni e mancanze
Contatto a dito	Rilevamento di tensione sul conduttore di protezione
Utilizzo	Solo per personale qualificato, uso su prese Schuko
Pulizia	Con un panno asciutto
Alimentazione	Tramite l'oggetto misurato (max. 3 mA)
Compatibilità di rete	Adatto a reti a due conduttori (messa a zero classica)
Sicurezza	Avvertenza: rischio di scossa elettrica sopra 30 V

Domande frequenti - Testavit Schuki 3 LCD Testboy

Cosa significano le diverse combinazioni di LED?

I LED indicano lo stato del cablaggio. Ad esempio, OK (fase a destra): LED centrale acceso, gli altri spenti. Consultare la tabella nel manuale per tutte le combinazioni.

Come si usa il contatto a dito?

Toccare il contatto a dito (n.3 sull'apparecchio) per rilevare una tensione inammissibile sul conduttore di protezione. Se il display LCD si accende, c'è un difetto.

Posso testare una presa di corrente con un trasformatore di isolamento?

No, il controllo corretto dei circuiti elettrici è impossibile con un trasformatore di isolamento.

Cosa fare se l'apparecchio indica un errore?

Se l'apparecchio indica un errore, il cablaggio deve essere controllato da un elettricista qualificato.

L'apparecchio può testare un interruttore differenziale (FI/RCD)?

No, il Testavit Schuki 3 LCD non testa i FI/RCD. Utilizzare un tester specifico.

Cosa significa la categoria di misura CAT II?

CAT II corrisponde a misure su circuiti collegati tramite spina alla rete a bassa tensione, con una corrente di cortocircuito tipica < 10 kA.

Come pulire l'apparecchio?

Utilizzare un panno asciutto per pulire l'apparecchio. Non utilizzare prodotti chimici.

L'apparecchio è compatibile con le prese francesi?

Sì, è adatto a prese Schuko (tipo E/F). Per una visualizzazione corretta, la fase deve essere a destra; ruotare la spina di 180° se necessario.

Cosa fare se il display LCD si accende senza toccare il contatto a dito?

Ciò indica una tensione sul conduttore di protezione. Verificare il cablaggio e chiamare un elettricista.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità è disponibile sul sito www.testboy.de.

MANUALE UTENTE Testavit Schuki 3 LCD Testboy

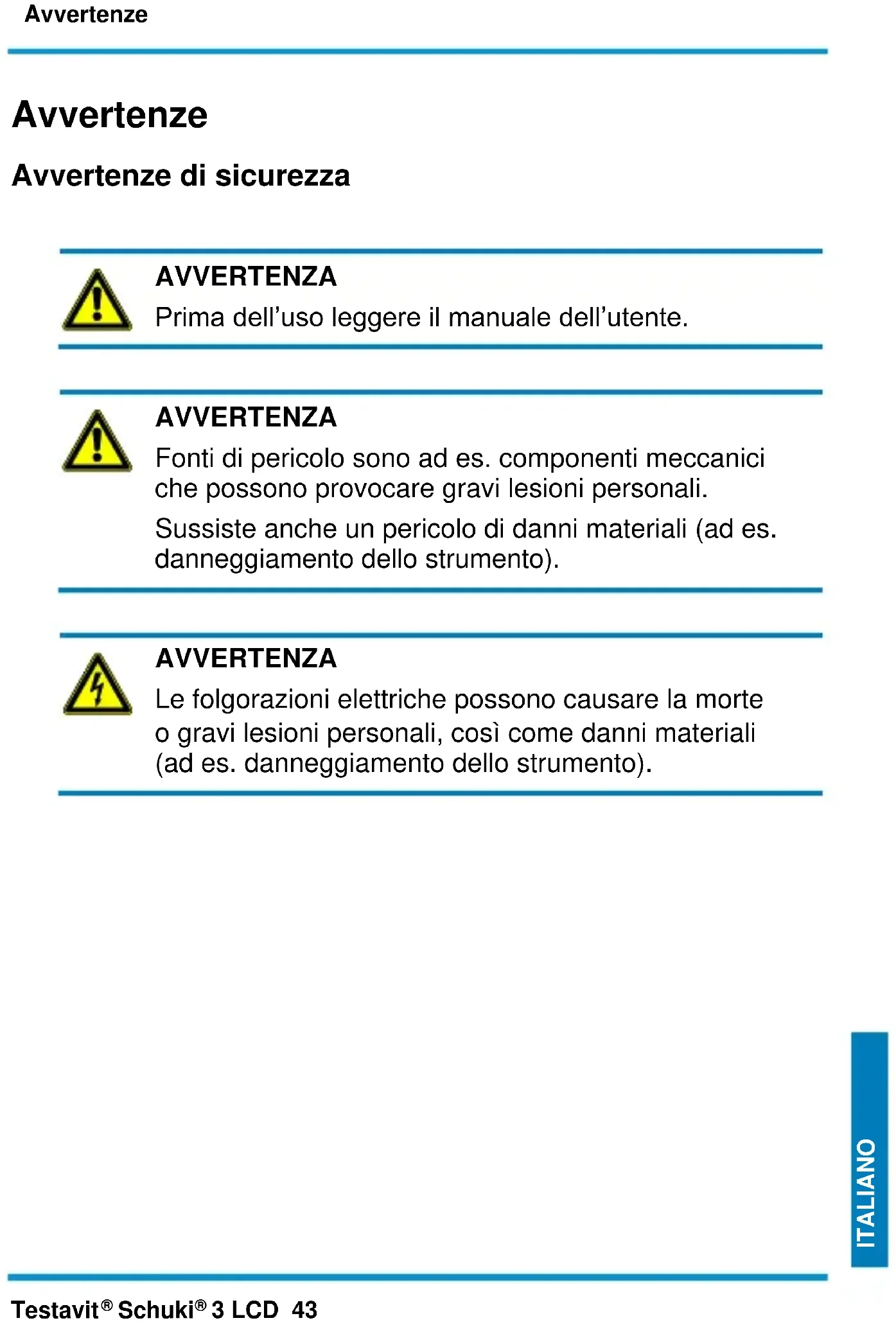

Avvertenze di sicurezza

AVVERTENZA

Prima dell'uso leggere il manuale dell'utente.

AVVERTENZA

Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali.

Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA

Le folgorazioni elettriche possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).

Avvertenze di sicurezza generali

AVVERTENZA

Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo “Uso previsto”.

AVVERTENZA

Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:

Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.

Si prega di rispettare le cinque regole di sicurezza:

1 Sezionare completamente l'impianto
2 Assicurarsi contro le richiusure e apporre i cartelli di avviso
3 Verificare l'assenza di tensione (l'assenza di tensione deve essere verificata sui 2 poli)
4 Eseguire la messa a terra e in cortocircuito
5 Delimitare la zona di lavoro e provvedere alla protezione verso le parti attive adiacenti

Uso previsto

Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale dell'utente. Qualsiasi altro uso è considerato non previsto e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi causano un immediato annullamento della garanzia concessa dal produttore all'utente.

Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.

Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2015 Testboy GmbH, Germania.

Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!

Testboy non risponde dei danni che risultano

dal mancato rispetto del manuale dell'utente,
da modifiche del prodotto non autorizzate da Testboy
dall'uso di ricambi non prodotti né autorizzati da Testboy
dall'uso di alcol, sostanze stupefacenti o medicinali

Esattezza del manuale utente

Il presente manuale utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.

Smaltimento

Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.

La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.

Certificato di qualità

Tutte le attività e i processi che si svolgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.

Dichiarazione di conformità

Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de

Uso

Grazie per aver scelto di acquistare lo strumento Testavit® Schuki® 3 LCD

| Tester per prese elettriche

Test di prese elettriche

Con il tester Testavit ^® Schuki ^® 3 LCD è possibile controllare se una presa elettrica è stata collegata* correttamente o se presenta errori di cablaggio.

Lo stato del collegamento viene visualizzato con l'aiuto dei LED e può essere determinato in modo rapido e chiaro con l'aiuto della tabella stampata sullo strumento.

Per controllare se al contatto del conduttore di protezione è presente una tensione di contatto inammissibilmente alta, è necessario toccare il contatto manuale con un dito. Se durante questo contatto il display LCD si accende, significa che è presente un errore.

* In molte norme internazionali viene prescritto che in una presa elettrica la fase deve essere presente nel contatto destro (visto da davanti).

In Germania non esiste una regola precisa, visto che la spina Schuko non è polarizzata.

Per ottenere un'indicazione corretta, la fase deve essere presente nel contatto di destra. Di conseguenza, quando il test viene svolto su una presa Schuko, lo strumento dovrà eventualmente essere capovolto di 180° (a seconda della polarità).

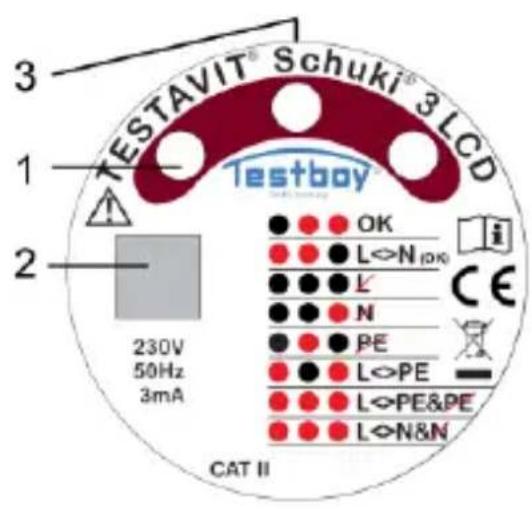

Elementi di comando e visualizzazione

1 LED di stato
2 Display LCD
3 Contatto manuale

TESTAVIT® Schuki® 3LCD 1 2 3 230V 50Hz 3mA CAT II Testboy OK L<>N (OK) L N PE L<>PE L<>PE&PE L<>N&N

Nota

Il presente strumento è indicato anche per reti a due conduttori (neutro classico).

Un'inversione tra conduttore neutro e conduttore di protezione non viene rilevata dallo strumento!

Prima dell'uso, controllare il funzionamento del tester per prese elettriche con l'aiuto di una presa elettrica correttamente collegata!

Display

LED di stato

⊗ ● ●	OK	OK, fase alla destra dello strumento
● ● ⊗	L<>N	Fase alla sinistra dello strumento (OK)
⊗ ⊗ ⊗	⊥	Fase assente
⊗ ⊗ ●	∀	N assente, fase alla destra dello stru-mento
⊗ ● ⊗	PE	PE assente
● ⊗ ●	L<>PE	L/PE invertiti
● ● ●	L<>PE&PE	L/PE invertiti e PE libero
	L<>N&∀	Fase alla sinistra dello strumento,N libero

⊗ LED off; • LED on

Display LCD

Attenzione!

Tensione al contatto PE

Quando si tocca il contatto manuale con il dito, attenzione al riferimento con il potenziale terrestre. Ciò significa che il display LCD può visualizzare informazioni non corrette quando la persona che effettua la misura non ha un sufficiente contatto con il potenziale terrestre (ad es. scala di legno, spesse suole di gomma, ecc.).

Se durante il test lo strumento segnala un errore, affidare il controllo del cablaggio a un elettricista qualificato!

In presenza di un trasformatore d'isolamento non è possibile un controllo regolamentare del circuito elettrico con lo strumento.

Non collegare a due conduttori esterni di un impianto a due o a tre fasi.

Se possibile, prima del test disattivare tutti i carichi dai circuiti elettrici delle prese. I carichi ancora collegati possono causare errori di misura.

Prima dell'uso, controllare il corretto funzionamento della funzione di scatto FI/RCD su una presa elettrica!

Attenzione in caso di tensioni superiori a 30 V: pericolo di folgorazione elettrica.

LO STRUMENTO È STATO CONCEPITO PER ESSERE UTILIZZATO ESCLUSIVAMENTE DA PARTE DI PERSONALE SPECIALIZZATO

Tutte le persone che lavorano con questo strumento devono essere in possesso di una formazione idonea e avere familiarità con i tipici pericoli industriali che possono verificarsi durante la misura della tensione, con le necessarie misure di sicurezza e con le procedure per il controllo del corretto funzionamento dello strumento prima e dopo l'uso.

Definizione delle categorie di misura:

Categoria di misura II: misure su circuiti elettrici collegati direttamente alla rete elettrica a bassa tensione tramite connettori. Corrente tipica di cortocircuito < 10 kA

Categoria di misura III: misure all'interno delle installazioni dell'edificio (utenze stazionarie senza connettore, collegamento del ripartitore, apparecchi fissi nel ripartitore). Corrente tipica di cortocircuito < 50 kA

Categoria di misura IV: misure alla fonte dell'installazione a bassa tensione (contatore, collegamento principale, fusibile di massima corrente). Corrente tipica di cortocircuito >> 50 kA

Per garantire il suo corretto funzionamento, verificare lo strumento sia prima che dopo l'uso con una fonte di tensione nota che rientra nel campo nominale dello strumento.

Prima dell'uso leggere questo manuale di istruzioni. Se lo strumento non viene usato in conformità con le indicazioni del produttore, la protezione offerta dallo strumento può essere compromessa.

In assenza di un'autorizzazione esplicita da parte del costrutto-re, i componenti dello strumento e i suoi accessori non possono essere modificati né sostituiti.

Per la pulizia dello strumento utilizzare un panno asciutto.

Dati tecnici

Campo di tensione	230 V AC, 50 Hz
Alimentazione elettrica	Tramite l'oggetto da misura-re, max. 3 mA
Classe di protezione	IP 40
Classe di sovratensione	CAT II 300 V
Fascia di temperatura	0° ~ +50°C
Normativa	IEC/EN 61010-1(DIN VDE 0411)
