Produkttyp	Kompakte Digitalkamera
Marke	Olympus
Modell	Camedia C1 Zoom (D-150 Zoom)
Sensor	CCD 1/3,2", 1,31 MP (brutto)
Max. Auflösung	1280 x 960 Pixel (SHQ/HQ)
Objektiv	5-15 mm (entspr. 38-114 mm in 35 mm), f/2,4-4,3
Optischer Zoom	3x
Digitalzoom	2x (bis zu 6x kombiniert)
Fokussierung	TTL-Autofokus mit Kontrasterkennung
Lichtmessung	Digitale ESP-Messung über Sensor
Verschlusszeit	1/2 bis 1/1000 s
Blende	f/2,4 / f/5 (W), f/4,3 / f/9 (T)
Empfindlichkeit	Automatisch (nicht angegeben)
Sucher	Optischer Realbildsucher + 1,5" TFT-Farb-LCD (118.000 px)
Eingebauter Blitz	Automatik, Rote-Augen-Reduzierung, Füllblitz, Nachtaufnahme, aus
Blitzreichweite	0,2 m bis 3,5 m (Weitwinkel)
Aufnahmemodus	Einzelbild, Serienbild (2 B/s, max. 4), Selbstauslöser (12 s), Makro
Weißabgleich	Auto, Sonne, bewölkt, Glühlampe, Leuchtstofflampe
Speichermedium	SmartMedia-Karte (3V/3,3V) 4 bis 128 MB
Bildformate	JPEG (DCF), DPOF-kompatibel
Anschlüsse	USB, Videoausgang (NTSC/PAL), DC-Eingang
Stromversorgung	1 Lithium-Batterie CR-V3 (LB-01) oder 2 AA-Batterien (Alkali, NiMH, NiCd) oder optionales Netzteil
Akkulaufzeit	Je nach Batterie und Nutzung variabel
Abmessungen	112 x 62 x 35 mm (ohne Überstände)
Gewicht	185 g (ohne Batterien und Karte)

Häufig gestellte Fragen - Camedia C1 Zoom OLYMPUS

Wie schalte ich die Kamera ein?

Zum Einschalten öffnen Sie die Objektivabdeckung, bis das Objektiv ausfährt. Die Kamera schaltet sich automatisch im Aufnahmemodus ein. Zum Ausschalten schließen Sie die Abdeckung.

Wie stelle ich Datum und Uhrzeit ein?

Stellen Sie sicher, dass sich die Kamera im Wiedergabemodus befindet (Abdeckung geschlossen, LCD-Taste drücken). Drücken Sie OK/Menü, navigieren Sie mit dem Einstellrad zum Menü 3/3, wählen Sie das Datums-/Uhrzeit-Symbol, wählen Sie das Format und stellen Sie die Zahlen mit dem Einstellrad ein. Bestätigen Sie durch zweimaliges Drücken von OK.

Welchen Speicherkartentyp soll ich verwenden?

Dieses Modell verwendet SmartMedia-Karten mit 3 V (3,3 V) von 4 bis 128 MB. Legen Sie die Karte in das Fach unter der Abdeckung ein, mit der Pfeilrichtung und der abgeschrägten Ecke korrekt ausgerichtet.

Wie verwende ich den Blitz?

Öffnen Sie die Objektivabdeckung. Drücken Sie OK/Menü, wählen Sie das Blitzsymbol im Menü 1/3. Verwenden Sie das Einstellrad, um zwischen folgenden Optionen zu wählen: Automatik (kein Symbol), Rote-Augen-Reduzierung, Füllblitz, Nachtaufnahme oder Blitz aus. Bestätigen Sie mit OK. Sie können auch direkt im Aufnahmemodus durch Drücken des Einstellrads darauf zugreifen.

Wie lösche ich ein Foto?

Im Wiedergabemodus (Abdeckung geschlossen, LCD-Taste drücken) zeigen Sie das zu löschende Foto an. Drücken Sie OK/Menü, wählen Sie das Papierkorbsymbol im Menü 1/3 und wählen Sie dann 'JA' zur Bestätigung. Das Löschen ist endgültig, es sei denn, das Foto ist geschützt.

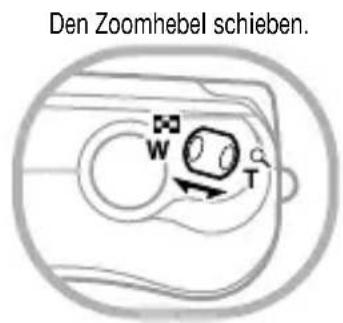

Wie vergrößere ich das Motiv mit dem Zoom?

Verwenden Sie den Zoomhebel auf der Oberseite der Kamera. Schieben Sie ihn zu 'T', um hineinzuzoomen (optisch 3x). Für den Digitalzoom (weitere 2x) aktivieren Sie ihn im Menü über OK/Menü -> 'DIGITALZOOM' -> 'EIN'. Anschließend ermöglicht der Zoomhebel eine Vergrößerung bis zu 6x.

Was tun, wenn das Display 'Karte voll' anzeigt?

Die Speicherkarte ist voll. Ersetzen Sie sie durch eine leere Karte oder löschen Sie unnötige Bilder. Zum Löschen verwenden Sie die Funktion zum Löschen eines einzelnen Bildes oder aller Bilder im Wiedergabemenü. Wenn Sie die Bilder behalten möchten, übertragen Sie sie zuerst auf einen Computer.

Wie schütze ich ein Foto vor dem Löschen?

Im Wiedergabemodus zeigen Sie das zu schützende Foto an. Drücken Sie OK/Menü, wählen Sie das Schlosssymbol im Menü 1/3 und wählen Sie dann 'EIN'. Das Schutzsymbol erscheint oben rechts. Zum Entfernen des Schutzes wiederholen Sie den Vorgang und wählen Sie 'AUS'.

Welche Batterien soll ich verwenden?

Sie können eine Lithium-Batterie CR-V3 (Typ Olympus LB-01) für eine lange Betriebsdauer verwenden oder zwei AA-Batterien (Alkali, NiMH oder NiCd). Zink-Kohle-Batterien und AA-Lithium-Batterien werden nicht empfohlen. Für längere Nutzung ist optional ein Netzteil erhältlich.

Wie kann ich Fotos auf einem Fernseher ansehen?

Schließen Sie die Kamera über das mitgelieferte Videokabel an den Fernseher an (Videoausgang an der Kamera). Stellen Sie sicher, dass der Fernseher auf den richtigen Videoeingang eingestellt ist. Im Wiedergabemodus werden die Bilder automatisch auf dem Fernsehbildschirm angezeigt.

BEDIENUNGSANLEITUNG Camedia C1 Zoom OLYMPUS

DEUTSCH (Seite 74 bis 109)

Bitte vor dem Gebrauch der Kamera durchlesen

Dieser Abschnitt enthält wichtige Angaben zum Gebrauch dieser Digital-Kamera. Bitte lesen Sie vor Gebrauch dieser Digital-Kamera sorgfältig die nachfolgenden Angaben.

Zu dieser Bedienungsanleitung

• Änderungen der in dieser Anleitung enthaltenen Angaben sind ohne Vorankündigung vorbehalten. Informationen zu aktuellen Produktnamen, Modellnummern etc. erhalten Sie bei Ihrem berechtigten Olympus Fachhändler.
  ● Die in dieser Anleitung enthaltenen Angaben wurden mit der größtmöglichen Sorgfalt erstellt, um die Richtigkeit dieser Angaben zu gewährleisten. Falls Sie dennoch unzutreffende oder unvollständige Angaben feststellen, wenden Sie sich bitte an Ihren berechtigten Olympus Fachhändler.
  ● Die in dieser Anleitung enthaltenen Angaben sind urheberrechtlich geschützt und dürfen nicht — weder vollständig noch auszugsweise — kopiert werden. Hiervon ausgenommen sind Kopien, die ausschließlich zum persönlichen Gebrauch vorgesehen sind. Die Reproduktion ohne ausdrückliche Genehmigung des Urheberrechtsinhabers ist nicht gestattet.
• Olympus haftet nicht für Schäden, Gewinnausfall oder Forderungen Dritter, die aus dem unsachgemäßen Gebrauch dieses Produktes herrühren.
• Olympus haftet nicht für Schäden oder Gewinnausfall infolge des Verlustes von Bilddaten, der aus der Dienstleistung von nicht durch Olympus autorisierten Dritten oder aus anderen Ursachen herrührt.
  ●Die Qualität von mit diesem Produkt hergestellten Bildern weicht von der Qualität von Bildern ab, die mit einer herkömmlichen Fotofilmkamera angefertigt werden.

Störeinstreuungen bei Rundfunk- und Fernsehempfängern

Werden an diesem Gerät Änderungen und Umbauten ohne ausdrückliche Genehmigung des Herstellers vorgenommen, erlischt die Betriebserlaubnis für dieses Gerät. Die Typenüberprüfung ergab, dass dieses Gerät die Auflagen für Digitalgeräte der Klassifizierung B, gemäß Abschnitt 15 der FCC-Bestimmungen, erfüllt. Die Einhaltung dieser Bestimmungen gewährleistet ausreichenden Schutz gegen Störeinstreuungen in Wohngebieten. Dieses Gerät erzeugt, arbeitet mit und strahlt Funkfrequenzenergie ab und kann bei nicht sachgemäßer Installation und Nutzung, dies bedeutet bei Nichtbeachtung der vom Hersteller vorgeschriebenen Anweisungen zur Installation und Nutzung, Störeinstreuungen bei Rundfunk- und Fernsehempfängern verursachen.

Es kann nicht ausgeschlossen werden, dass in einzelnen Fällen auch bei sachgemäßem Gebrauch dieses Geräts Störeinstreuungen verursacht werden. Falls dieses Gerät bei Rundfunk- und Fernsehempfängern Störeinstreuungen, welche durch das Ein- und Ausschalten des Geräts nachgewiesen werden können, verursacht, ist der Benutzer aufgefordert, eine oder mehrere der nachfolgend aufgelisteten Abhilfemaßnahmen durchzuführen:

• Die Empfangsantenne neu ausrichten oder an anderer Stelle installieren.
- Den Abstand zwischen Empfänger und Gerät vergrößern.
- Das Gerät nicht an die gleiche Netzleitung, die den Empfänger versorgt, anschließen. Zum Anschluss der Kamera an einen Personalcomputer (PC) ausschließlich das USB-Kabel verwenden.

Betriebserlaubnis

Modellnummer: D-150Zoom

Markenname: OLYMPUS

Haftende juristische Person: Olympus America Inc.

Anschrift: 2 Corporate Center Drive, Melville, New York 11747-3157 USA

Telefon: [phone]

Geprüft auf Übereinstimmung mit den FCC-Standards

FÜR HEIM- ODER BÜROGEBRAUCH

Dieses Gerät erfüllt die Auflagen unter Abschnitt 15 der FCC-Bestimmungen. Das Betreiben dieses Geräts ist zulässig, wenn die nachfolgend genannten Auflagen erfüllt werden:

(1) Von diesem Gerät dürfen keine schädlichen Störeinstreuungen ausgehen, und
(2) Dieses Gerät muss die Einwirkung von Störeinstreuungen zulassen. Dies schließt Störeinstreuungen ein, welche Beeinträchtigungen der Funktionsweise oder Betriebsstörungen verursachen können.

Dieses Gerät wurde als Digitalgerät der Klasse B in Übereinstimmung mit den Bestimmungen der „Canadian Interference-Causing Equipment Regulations“ klassifiziert.

Das „CE“-Zeichen bestätigt, dass dieses Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt.

Warenzeichen

●Produkte der Firma Microsoft, wie Windows und Internet Explorer, sind eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten von Amerika und in anderen Ländern.
●Macintosh und Apple sind eingetragene Warenzeichen der Apple Computers, Inc.
●Alle weiteren in dieser Anleitung enthaltenen Hersteller- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber.
■DCF (Design rule for Camera File system) ist eine von der JEITA (Japan Electronics and Information Technology Association) eingeführte Norm.

INHALT

Bitte vor dem Gebrauch der Kamera durchlesen 74

VORBEREITUNG

Beschreibung der Teile 77

Anbringen des mitgelieferten Trageriemens 79

Einlegen der Speicherkarte (SmartMedia) 79

Einlegen der Batterie 80

Einstellung von Datum und Zeit 81

AUFNAHMEFUNKTIONEN

Fotografieren 82

Verwendung des LCD-Monitors 83

Verwendung des Suchers oder LCD-Monitors in Abhängigkeit von der Motiventfernung 83

Überprüfen der Kamera-Statusanzeigen neben dem Sucher oder auf dem LCD-Monitor (im Aufnahmemodus) 84

Einstellen der Bildqualität (Aufnahmemodus) 87

Fotografieren mit Blitz 88

Vergrößerung des Motivs (Zoom-Funktion) 89

Fotografieren bei geringem Motivabstand (Nahaufnahme) 91

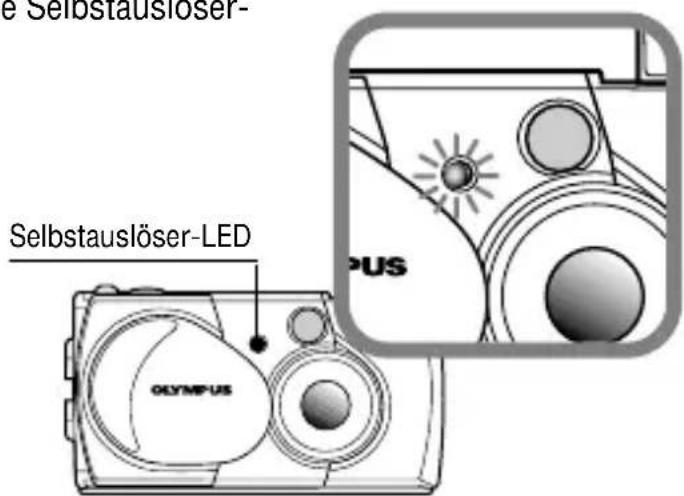

Fotografieren mit Selbstauslöser 92

Fotografieren einer Bildfolge (Serienaufnahme) 93

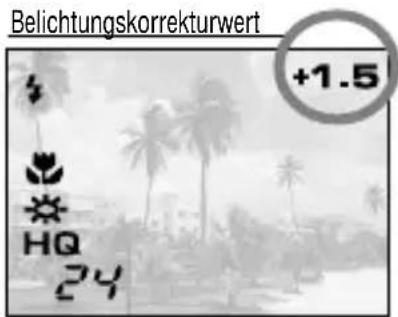

Einstellen der Bildhelligkeit (Belichtungskorrektur) 94

Einstellen der Farbtemperatur (Weißabgleich) 95

Stummschaltung des Warntons 96

BILDER SOFORT NACH DER AUFNAHME WIEDERGEBEN ODER LÖSCHEN

Bildwiedergabe 97

Bildaufruf für die Wiedergabe 98

Löschen einzelner Bilder (Einzelbildlöschung) 100

Löschen aller Bilder (Gesamtbildlöschung) 101

Wiedergabe mit automatischem Bildwechsel (Diashow) 102

Schutz gegen unbeabsichtigte Bildlöschungen (Schreibschutz) 103

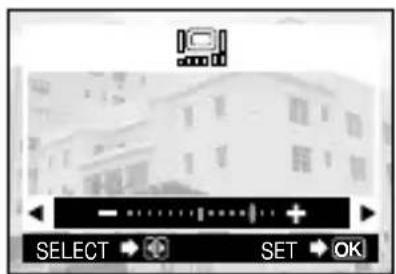

Einstellen der Monitorhelligkeit 104

WIEDERGABE-OPTIONEN

Bei Anzeige einer Fehlermeldung 105

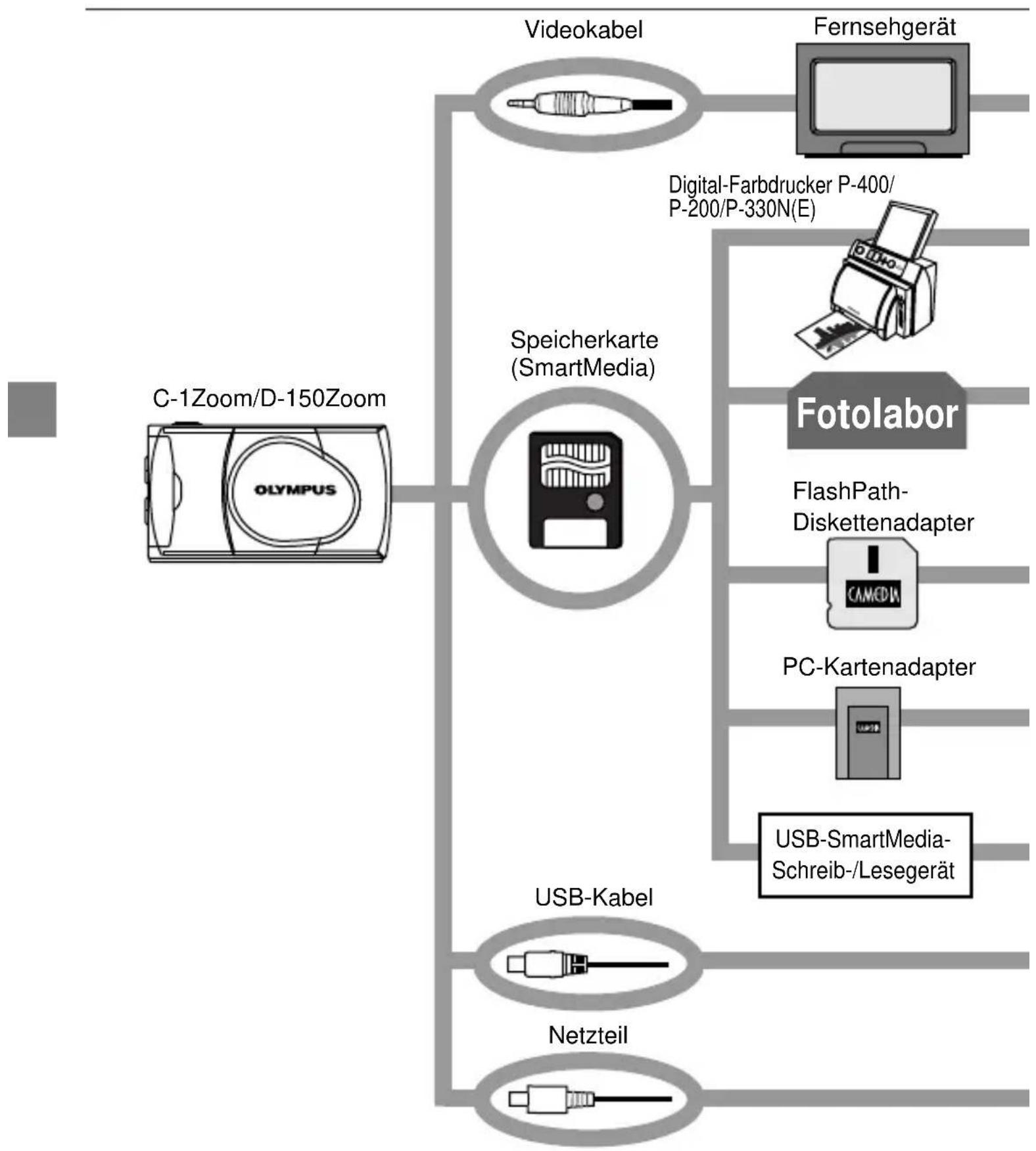

So nutzen Sie alle Anwendungsmöglichkeiten Ihrer Digital-Kamera 106

Technische Daten 108

VORBEREITUNG

■Beschreibung der Teile

Zoomhebel Auslöser Kartenfachabdeckung (Hier kann eine SmartMedia-Karte eingesetzt und entnommen werden) Objektivschutzschieber (Öffnen, um die Kamera einzuschalten und dabei den Aufnahmemodus zu aktivieren) Buchsenabdeckung USB VERO OUT DC IN-V Trageriemenöse Kartenfachabdeckung USB-Buchse (Mittels USB-Kabel mit einem Personalcomputer verbinden) VIDEO OUT-Ausgangsbuchse (Mittels Videokabel mit einem Fernsehgerät verbinden) DC IN-Gleichspannungseingang (Mit dem Netzteil verbinden) Stativgewinde (Hier eine Stativschraube eindrehen) Batteriefachabdeckung

Selbstauslöser-LED (Arbeitet, wenn der Selbstauslöser aktiviert ist) Blitz (Springt beim Öffnen des Objektivschutzschiebers. Ist nach dem Schließen des Objektivschutzschiebers wieder hineinzuschieben) Sucher OLYMPUS Objektiv (Fährt automatisch beim Öffnen des Objektivschutzschiebers heraus)

Sucherokular AF-Markierung (Die AF-Markierung auf das Motiv ausrichten, auf das scharfgestellt werden soll) Orange LED (Wird zur Überprüfung von Blitzaufladung/-betätigung) (Blinkt bei Zugriff auf die Karte) Grüne LED (Zur Überprüfung des Autofokus-Status) (Einschalten der Kamera bei Anschluss an PC) LCD-Monitor (Wird zur Abbildung von Motiven, aufgenommenen Bildern und weiteren Menüinformationen) Pfeiltasten (Zur Wahl von Menüeinträgen Bildnummernvorschub usw) OK/Menü-Taste (Zum Menüaufruf und für Menüeinstellungen) LCD-Monitor-Taste (Dient der Ein- und Ausschaltung des LCD-Monitors und des Wiedergabemoduses)

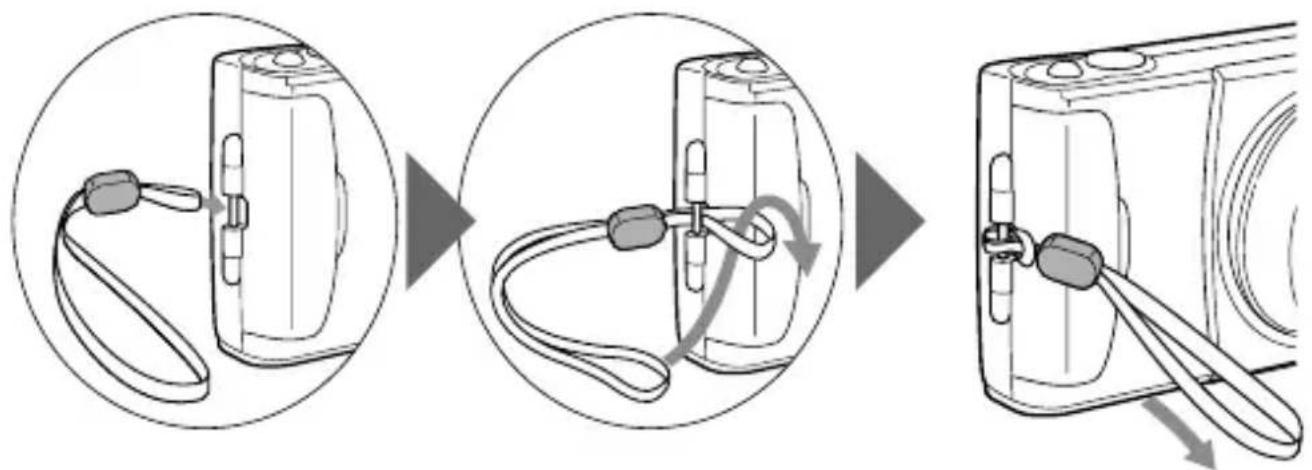

■ Anbringen des mitgelieferten Trageriemens

1. Den Trageriemen wie gezeigt anbringen.

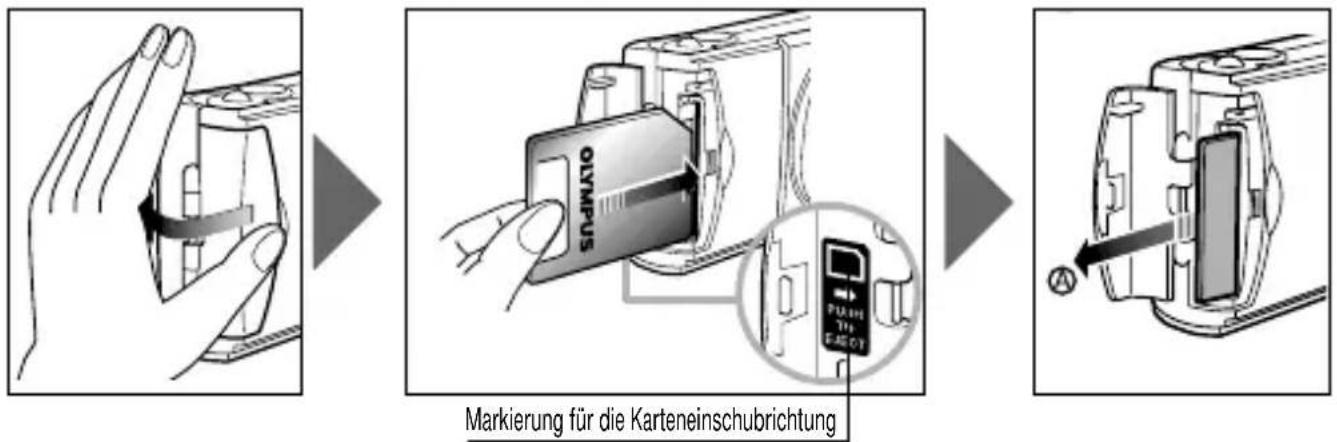

Einlegen der Speicherkarte (SmartMedia)

1. Sicherstellen, dass der Objektivschutzschieber geschlossen und der Monitor ausgeschaltet ist.
2. Die Kartenfachabdeckung öffnen.
3. Führen Sie die Karte wie abgebildet in Pfeilrichtung ein.
4. Die Kartenfachabdeckung schließen, bis sie einrastet.

Markierung für die Karteneinschubrichtung

Hinweis

●Die Karte so halten, dass die abgeschrägte Ecke wie gezeigt in Richtung Kamera weist. Das an der Innenseite der Kartenfachabdeckung befindliche Pfeilsymbol zeigt die Einschubrichtung der Karte an.
- Zum Entfernen der Karte, drücken Sie leicht auf die Karte. Sobald sie etwas herausspringt, ziehen Sie sie wie abgebildet gerade in Richtung Ⓐheraus.

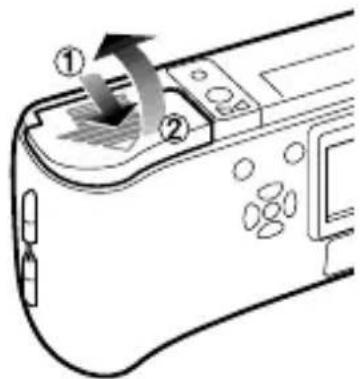

Einlegen der Batterie

1. Vergewissern Sie sich, dass der Objektivschutzschieber geschlossen und der LCD-Monitor ausgeschaltet ist.
2. Den Batteriefachdeckel in Pfeilrichtung ① schieben und dann in Pfeilrichtung ② anheben.
3. Die Batterie, wie in der Abbildung gezeigt, ausrichten und einlegen.
4. Den Batteriefachdeckel in Pfeilrichtung ① schließen und dann in Pfeilrichtung ② schieben, bis er einrastet.

Diese Kamera kann von einem einzelnen Lithium-Langzeit-Batterieblock mit Strom versorgt werden.

Der Lithium-Batterieblock CR-V3 (Olympus LB-01) bietet eine hohe Lebensdauer und damit den Vorzug, dass er sich erheblich länger als herkömmliche Batterien nutzen lässt. Den Batterieblock richtig ausgerichtet einlegen.

Einstellung von Datum und Zeit

Bedienungsschritte

1. Vergewissern Sie sich, dass die Kamera auf Wiedergabemodus geschaltet ist, durch Antippen der LCD-Monitor-Taste .

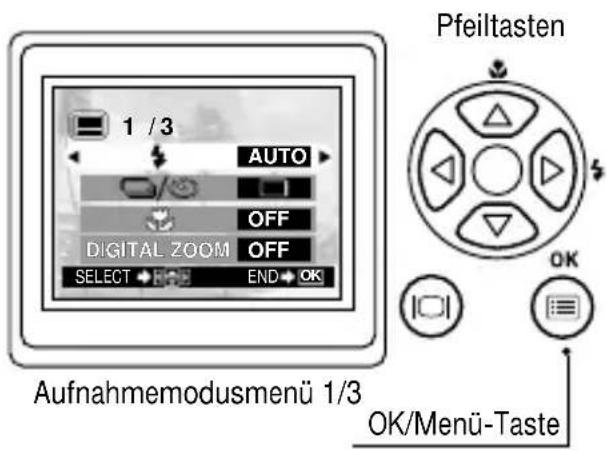

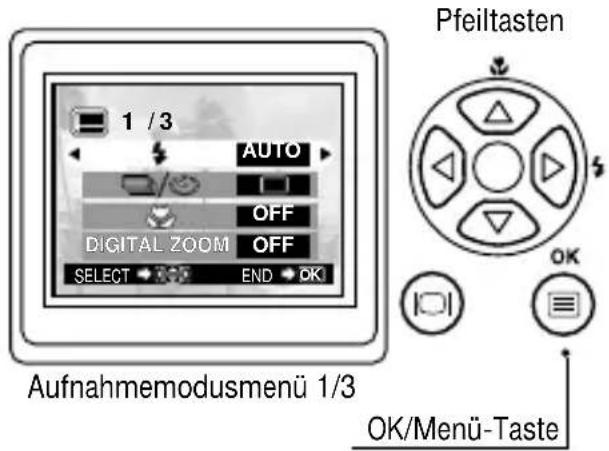

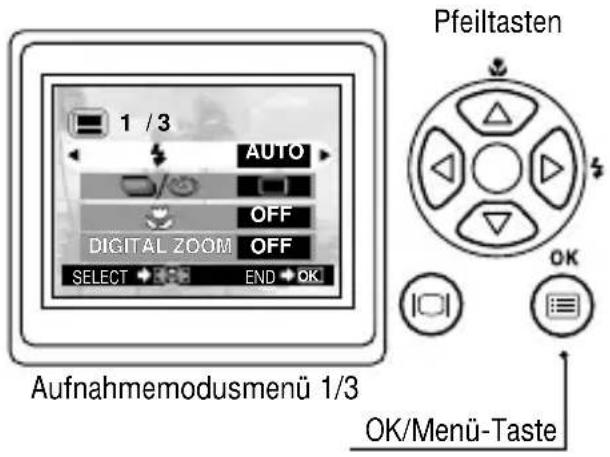

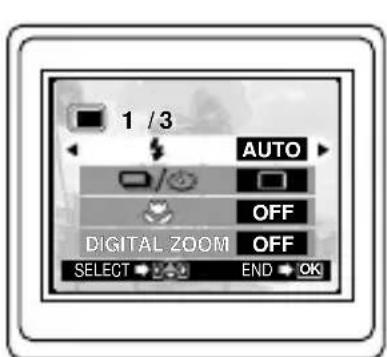

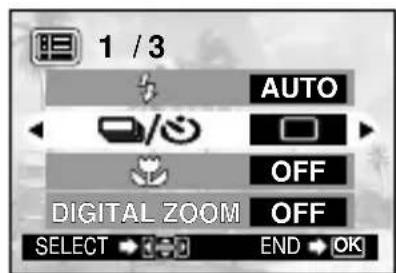

2. Drücken Sie die OK/Menü-Taste.

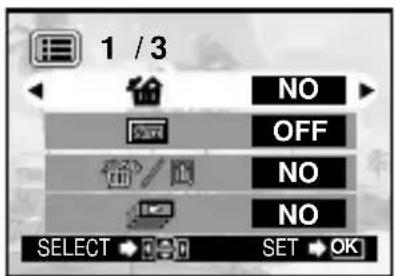

   ●Auf dem LCD-Monitor wird das Wiedergabemodusmenü 1/3 gezeigt.
3. Rufen Sie mit Pfeiltaste oder das ▼ Menü 3/3 auf und wählen Sie 🔒
4. Rufen Sie mit Pfeiltaste oder das ▶ Menü „date/time setting“ auf.
5. Wählen Sie mit Pfeiltaste oder das gewünschte Datum/Zeit-Format.

Y—M—D (Jahr·Monat·Tag)

M—D—Y (Monat·Tag·Jahr)

D—M—Y (Tag·Monat·Jahr)

Dann die Pfeiltaste drücken.

- Der Cursor wird auf das Zifferneingabefeld versetzt.

1. Geben Sie mit Pfeiltaste oder die ▼ erste Ziffer ein und drücken Sie dann die Pfeiltaste ▶.

- Der Cursor wird auf das nächste Eingabefeld versetzt.

1. Wiederholen Sie die obigen Schritte zur Stunden- und Minuteneingabe.

2. Drücken Sie die OK/Menü-Taste zur vollen Minute (0 Sekunden).

- Datum und Zeit werden gespeichert, und es wird erneut das Wiedergabemodusmenü 3/3 gezeigt.


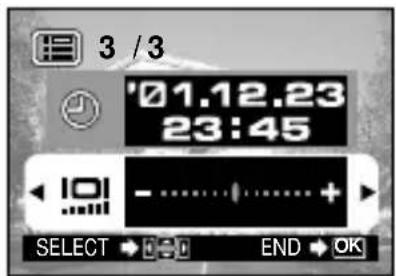

Datum/Zeit-Einstellmenü

Datum/Zeit-Einstellmenü

AUFNAHMEFUNKTIONEN

■ Fotografieren

Bedienungsschritte

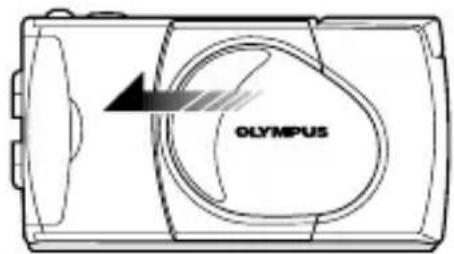

1. Den Objektivschutzschieber so lange öffnen, bis der Blitz herausspringt.

● Die Kamera wird eingeschaltet, und das Objektiv wird ausgefahren.

1. Die Kamera auf das Motiv ausrichten und durch den Sucher schauen.

2. Den Auslöser halb hinunterdrücken und die grüne Sucher-LED beachten.

3. Leuchtende grüne Sucher-LED : Die Entfernung ist auf das Motiv eingestellt. Aufnahme ist möglich.

4. Blinkende grüne Sucher-LED : Das Motiv wird nicht scharf abgebildet. Den Finger vom Auslöser nehmen und dann den Auslöser nochmals halb hinunterdrücken.

OLYMPUS

nahme ist möglich. motiv wird nicht scharf abgebildet. Den vom Auslöser nehmen und dann den ser nochmals halb hinunterdrücken. Grüne Sucher-LED

1. Zur Aufnahme den Auslöser vollständig hinunterdrücken.

- Nach der Aufnahme wird das Bild kurzzeitig auf dem LCD-Monitor gezeigt.

LED

- Wenn unmittelbar nach der Aufnahme bei geöffnetem Objektivschutzschieber auf Wiedergabe geschaltet werden soll (Schnellwiedergabe):

1. Drücken Sie die LOD-Monitor-Taste zweimal kurz.

- Hierdurch wird die Kamera auf den Wiedergabemodus geschaltet, und das Bild wird auf dem LCD-Monitor gezeigt.

1. Drücken Sie auf den Auslöser oder die LCD-Monitor-Taste.

- Hierdurch wird die Kamera erneut auf den Aufnahmemodus geschaltet. Sie können nun erneut aufnehmen.

1. Schließen Sie den Objektivschutzschieber.

- Der LCD-Monitor und die Kamera werden ausgeschaltet.

Zweimal kurz

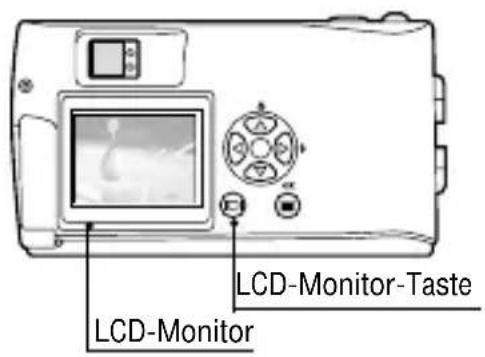

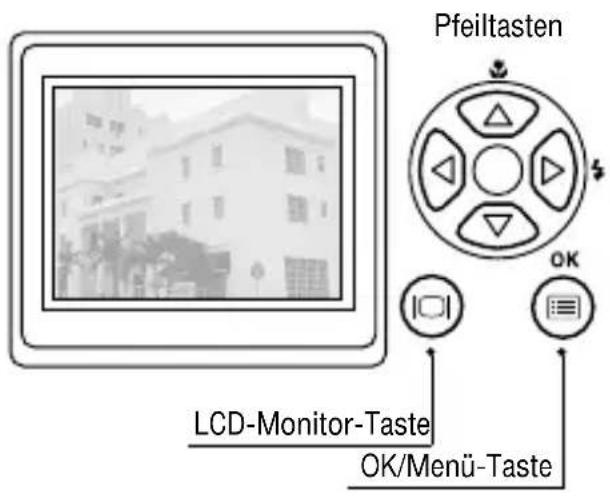

Verwendung des LCD-Monitors

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.
2. Drücken Sie die LCD-Monitor-Taste.

- Der LCD-Monitor wird eingeschaltet.

1. Bestimmen Sie die Bildkomposition unter Bezugnahme auf das LCD-Monitorbild.
2. Drücken Sie den Auslöser halb hinunter, um auf das Motiv scharfzustellen. Zur Aufnahme drücken Sie dann den Auslöser vollständig hinunter. Dieser Bedienschritt ist der gleiche wie bei Verwendung des Suchers.

- Die orange Sucher-LED blinkt kurzzeitig lang während des Beschreibens der Karte mit Bilddaten und erlischt dann.

Wiedergabetaste LCD-Monitor

Verwendung des Suchers oder LCD-Monitors in Abhängigkeit von der Motiventfernung

Schnappschüsse, Landschaftsaufnahmen etc. (ca. 1,5 m bis unendlich)

Den Sucher verwenden

Auf die richtige Kamerahaltung achten und die Ellbogen eng am Körper anlegen, um Verwackelungen zu vermeiden.

Porträtaufnahme (ca. 0,5 m bis 1,5 m)

Den Sucher oder LCD-Monitor verwenden

Bei geringem Motivabstand sollte im Normalfall der Sucher verwendet werden, in einigen Fällen empfiehlt es sich jedoch, den LCD-Monitor zu verwenden.

Nahaufnahme (0,2 m bis 0,5 m)

Den LCD-Monitor verwenden. (Nahaufnahmemodus)

Wenn der Motivabstand weniger als 0,5 m beträgt, den Nahaufnahmemodus verwenden. Wird die Aufnahme ohne aktivierten Nahaufnahmemodus hergestellt, kann in diesem Entfernungsbereich ggf. keine einwandfreie Scharfstellung erzielt werden. Infolge der Parallaxenverschiebung zwischen Sucher und Objektiv weicht die Aufnahme leicht vom Sucherbild ab. Insbesondere bei Nahaufnahmen sollte die Aufnahme sofort auf dem LCD-Monitor überprüft werden.

Überprüfen der Kamera-Statusanzeigen neben dem Sucher oder auf dem LCD-Monitor (im Aufnahmemodus)

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.

2. Drücken Sie den Auslöser halb hinunter.

- Blinkende oder leuchtende Sucher-LED-Anzeigen.

Aufnahmemodus) Orange LED Grüne LED Sucher

① LED-Anzeigen rechts vom Sucher

LED-Anzeigestatus	Status Bedeutung/Hinweis
Wenn die grüne Sucher-LED leuchtet.	Autofokus ist verriegelt.	Zur Aufnahme drücken Sie den Auslöser vollständig hinunter.
Wenn die grüne Sucher-LED schnell blinkt.	Die Scharfstellung ist nicht möglich.Dies ist u.U. auf folgendes zurückzuführen:	Sie können zwar den Auslöser drücken und eine Aufnahme machen, das Motiv ist aber u.U. nicht fokussiert.

<Überprüfen> Eine neue Aufnahme kann nicht auf der Karte gespeichert werden:
- Wenn in der Kamera keine Karte eingesetzt ist.
- Wenn die Speicherkapazität der Karte unzureichend ist.
- Wenn die Kartenfachabdeckung offen ist.
●Wenn an der Karte ein
Schreibschutzsiegel angebracht ist.

Wenn die orange LED nicht leuchtet.	Der Blitz wurde aufgeladen.	Bei vollständigem Hinunterdrücken des Auslösers wird die Aufnahme hergestellt.
Wenn die orange LED leuchtet.	Der Blitz ist betriebsbereit und wird ausgelöst.	Bei vollständigem Hinunterdrücken des Auslösers wird die Aufnahme bei automatischer Blitzabgabe hergestellt.
Wenn die orange LED langsam blinkt.	Der Blitz wird aufgeladen.	Nehmen Sie den Finger vom Auslöser und warten Sie, bis die orange LED erlischt.
	Der Blitz ist notwendig, wird aber ausgeschaltet ( )	Den Blitz auf Auto oder einstellen.
Wenn die grüne und orange LED langsam blinken.	Unzureichende Batterieleistung. Neue Batterien einlegen.
Wenn die orange LED schnell blinkt.	Die Kamera führt einen Karten-Schreib- oder Lesevorgang durch.	Auf keinen Fall die Kartenfachabdeckung öffnen oder die Batterien entnehmen.

② LCD-Monitor

Wenn der LCD-Monitor mit der LCD-Monitor-Taste eingeschaltet wird, werden an der linken Seite Status- und Einstellungsanzeigen eingeblendet.

Restaufnahmen		Zeigt an, wieviele Aufnahmen Sie noch herstellen können. Diese Angabe ist ein Annäherungswert.
Batterieladezustand		Ausreichende Restbatteriekapazität. (Die Anzeige erlischt automatisch.)
		Die Batterieleistung ist zu schwach. Neue Batterien einlegen. Bei dieser Anzeige ist es ggf. noch möglich, die Aufnahme herzustellen, die Batterien können jedoch während des Bilddatenspeichervorganges vollständig ausfallen.
Aufnahmemodus*1		Zeigt die Bildqualität an, in der das nächste Bild aufgenommen wird. Die Einstellung ab Werk ist HQ (High Quality), die qualitätsmäßig zwischen SQ und SHQ liegt.
Blitzprogramm	Auto (keine Anzeige)	Automatische Blitzabgabe*1Die Einstellung ab Werk ist das Blitzprogramm „Automatische Blitzabgabe“. Keine Symbolanzeige.
		Blitz mit Vorblitz*1
	[teval]	Aufhellblitz*2
	[teval]	Nachtaufnahme*2
	[teval]	Deaktivierter Blitz*2
Serienaufnahme-modus*2	[teval]	Zeigt an, dass der Serienaufnahmemodus aktiviert ist. In der Grundeinstellung ist die Kamera auf den Einzelbildmodus geschaltet. Dieser Modus wird nicht auf dem LCD-Monitor angezeigt
	[teval]	Erscheint, wenn der Selbstauslösermodus aktiviert ist. Ab Werk ist der Selbstauslöser deaktiviert.

*1 Einstellungsänderungen bleiben auch nach dem Ausschalten der Kamera erhalten.

*2 Geänderte Einstellungen werden beim Ausschalten der Kamera auf den werkseitigen Wert zurückgesetzt.

Belichtungs-korrektur*2	+1.0	Zeigt den Belichtungskorrekturwert an.Ab Werk ist die Belichtungskorrektur deaktiviert.
Nahaufnahme-modus*2		Erscheint, wenn der Nahaufnahmemodus aktiviert wurde.Ab Werk ist der Nahaufnahmemodus deaktiviert.
Digitalzoom*2		Erscheint, wenn der Digitalzoommodus aktiviert ist. „T“ bedeutet Telezoom und „W“ bedeutet Weitwinkel.Ab Werk ist das Digitalzoommodus deaktiviert.
Weißabgleich*2	Auto (keine Anzeige)	Zeigt den Weißabgleichmodus an, der je nach Umgebungslicht gewählt wird.Die Einstellung ab Werk ist der automatische Weißabgleich.
		Tageslicht (sonnig)
		Tageslicht (bewölkt)
		Glühlampenbeleuchtung
		Fluoreszenzbeleuchtung

*1 Einstellungsänderungen bleiben auch nach dem Ausschalten der Kamera erhalten.

*2 Geänderte Einstellungen werden beim Ausschalten der Kamera auf den werkseitigen Wert zurückgesetzt.

Einstellen der Bildqualität (Aufnahmemodus)

Je nach Vorwahl der Bildqualität können Sie Bilder in höherer Qualität (SHQ) oder in größerer Anzahl (SQ) auf der Karte abspeichern. Die Einstellung ab Werk für den Aufnahmemodus ist HQ.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Aufnahmemodusmenü 1/3 Pfeiltasten OK OK/Menü-Taste

1. Drücken Sie die OK/Menü-Taste.
2. Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.
3. Wählen Sie mit Pfeiltaste ▲ oder ▼ zunächst das Aufnahmemenü 2/3 und dann Symbol 🔊
4. Bei jedem Betätigen der Pfeiltaste oder wechselt der Aufnahmemodus in dieser Reihenfolge: „SHQ“←→„HQ“←→„SQ“. Wählen Sie den gewünschten Aufnahmemodus.
5. Drücken Sie die OK/Menü-Taste.

- Nun ist der gewählte Aufnahmemodus aktiviert, und es werden erneut die normalen Anzeigen einschließlich der Restbildanzeige für die noch im gewählten Aufnahmemodus verfügbaren Aufnahmen gezeigt.

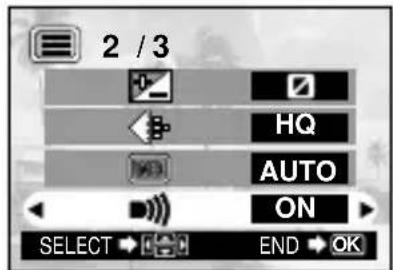

2 /3 HQ AUTO ON SELECT END OK

Aufnahmemodusmenü 2/3

So verwenden Sie die drei Aufnahmemodi

SQ(Standard-Qualität)	Verwenden, wenn Sie Bilddaten per E-Mail verschicken oder nur auf Ihrem Personalcomputer-Bildschirm darstellen oder wenn Sie die größtmögliche Anzahl von Bildern auf einer Karte speichern möchten.
HQ(Hohe Qualität)	Verwenden, wenn Sie eine mittlere Bildqualität (zwischen SQ und SHQ) benötigen und z.B. die Bilder ausgedruckt oder auf dem PC-Monitor wiedergegeben werden sollen. (Das ist die Einstellung ab Werk.)
SHQ(Superhohe Qualität)	Verwenden, wenn Bilder in hoher Qualität, groß ausgedruckt oder auf einem Personalcomputer retuschiert werden sollen.

Fotografieren mit Blitz

In der Einstellung ab Werk wird der Blitz automatisch bei unzureichender Umgebungshelligkeit oder bei starkem Gegenlicht abgegeben. Sie können je nach den Aufnahmebedingungen eines der 5 Blitzprogramme wählen.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.

2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.

1. Wählen Sie mit der Pfeiltaste oder . ▼ 4

2. Bei jedem Betätigen der Pfeiltaste oder wechseln die Blitzprogramme in dieser Reihenfolge: Automatische Blitzabgabe → Blitz mit Vorblitz (Reduzierung des „Rote-Augen-Effektes“) → Aufhellblitz → Nachtaufnahme → deaktivierter Blitz Wählen Sie das gewünschte Blitzprogramm.

3. Drücken Sie die OK/Menü-Taste.

- Nun ist das gewählte Blitzprogramm aktiviert, und die Kamera wechselt erneut auf die normalen Anzeigen. Beim Fotografieren steht das gewählte Blitzprogramm zur Verfügung.

Hinweis.

Bei geöffnetem Objektivschutzschieber kann das Blitzprogramm-Einstellmenü direkt mit der Pfeiltaste ( ) aufgerufen werden. Durch Drücken der Pfeiltaste ( ) wird zwischen den einzelnen Blitzprogrammen umgeschaltet. Wenn die orange LED blinkt, niemals die Kartenfachabdeckung öffnen, das Netzteil abtrennen oder die Batterien oder die Karte entnehmen.

Pfeiltasten 1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Aufnahmemodusmenü 1/3 OK/Menu-Taste

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Aufnahmemodusmenü 1/3
Blitz mit Vorblitzabgabe zur Reduzierung des „Rote-Augen-Effektes“

HQ 24

AUTO HQ 24

So verwenden Sie die Blitzprogramme

AUTO	Der Blitz wird automatisch bei unzureichender Umgebungshelligkeit oder bei starkem Gegenlicht abgegeben. Bei der Gegenlichtaufnahme muss die Sucher-AF-Markierung ( ) auf das Motiv ausgerichtet sein.		In diesem Blitzprogramm wird der Blitz bei jeder Aufnahme abgegeben.
			Dieses Blitzprogramm bei Dämmerlicht oder Nachtaufnahmen verwenden.
	Bei Blitzaufnahmen können die Pupillen von Personen rot erscheinen. Um diesen „Rote-Augen-Effekt“ zu verringern, gibt die Kamera vor der Blitzaufnahme ca. 10 Vorblitze ab.		Der Blitz sollte deaktiviert werden, wenn Sie an Orten fotografieren, wo das Fotografieren mit Blitz untersagt ist (z.B. in einem Museum).

Vergrößerung des Motivs (Zoom-Funktion)

Die optische Zoomfunktion ermöglicht eine bis zu dreifache Bildvergrößerung. Darüber hinaus bietet die Digitalzoomfunktion eine weitere Verdoppelung der Bildgröße (insgesamt 6-fach Zoom). Die Digitalzoomfunktion muss über das Menü aktiviert werden (Setzen auf „ON“).

Bedienungsschritte

Optische Brennweitenverstellung:

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.
2. Schieben Sie den Zoomhebel auf (Teleposition) zum Heranzoomen (bis auf das Dreifache), und schieben Sie den Zoomhebel auf (Weitwinkel) zum Herauszoomen.

Zoomhebel

HQ 24

HQ 24

HQ 24

Digitale Brennweitenverstellung:

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.
2. Drücken Sie die OK/Menü-Taste.
3. Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.
4. Wählen Sie mit der Pfeiltaste oder „DIGITAL ZOOM“.
5. Wählen Sie mit der Pfeiltaste oder „ON“, und drücken Sie dann die OK/Menü-Taste.
6. Schieben Sie den Zoomhebel auf zum Heranzoomen des Bilds (bis zu 2-fach oder 6-fach mit dem optischem Zoom), und auf zum Herauszoomen des Bilds.

Pfeiltasten 1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Aufnahmemodusmenü 1/3 OK/Menu-Taste

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Aufnahmemodusmenü 1/3

Digitalzoom
Erscheint nur bei Nutzung des Digitalzooms (nicht jedoch bei ausschließlichem Einsatz des optischen Zooms).
Die Zoomleiste verschiebt sich zu „T“ beim Heranzoomen und zu „W“ beim Herauszoomen.

■ Fotografieren bei geringem Motivabstand (Nahaufnahme)

Der Nahaufnahmemodus sollte verwendet werden, wenn der Abstand zwischen Motiv und Kamera weniger als 0.5 Meter beträgt.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.

2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.

1. Wählen Sie mit der Pfeiltaste oder .

2. Wählen Sie mit der Pfeiltaste oder „ON“.

3. Drücken Sie die OK/Menü-Taste.

- Der LCD-Monitor schaltet sich ein, sodass Sie die Bildkomposition für die Nahaufnahme bestimmen können. Auf dem LCD-Monitor wird gezeigt.

Hinweis.

Bei geöffnetem Objektivschutzschieber kann das Nahaufnahmesymbol ( ) direkt mit der Pfeiltaste ( ) aufgerufen werden. Durch Drücken der Pfeiltaste ▲ wird der Nahaufnahmemodus ein- oder ausgeschaltet. Erfolgt innerhalb von einigen Sekunden keinerlei Einstellschritt, erlischt das Einstellmenü automatisch.

1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Aufnahmemodusmenü 1/3

Pfeiltasten OK

OK/Menü-Taste

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Aufnahmemodusmenü 1/3 Nahaufnahmesymbol

|Fotografieren mit Selbstauslöser

Die Aufnahme mit Selbstauslöser empfiehlt sich, wenn Sie selber mit ins Bild kommen möchten. Zur Selbstauslöseraufnahme sollte die Kamera auf einem Stativ befestigt oder anderweitig stabil aufgestellt werden.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.
2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.

Pfeiltasten 1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Aufnahmemodusmenü 1/3 OK/Menu-Taste

1. Wählen Sie mit der Pfeiltaste ▲ oder ▼ / ⚙ .
2. Wählen Sie mit der Pfeiltaste oder „“.
3. Drücken Sie die OK/Menü-Taste.

- Nun ist die Kamera auf den Selbstauslöser-Aufnahmemodus geschaltet. Auf dem LCD-Monitor wird das Selbstauslösersymbol gezeigt.

1. Bestimmen Sie die Bildkomposition auf dem LCD-Monitor oder im Sucher und drücken Sie den Auslöser.

- Die Selbstauslöser-LED an der Kameravorderseite leuchtet für ca. 10 Sekunden und wechselt dann für 2 Sekunden auf ein Blinksignal, ehe die Selbstauslöseraufnahme erfolgt.

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Aufnahmemodusmenü 1/3

Selbstauslösersymbol

HQ 24

e Selbstauslöser- Selbstauslöser-LED OLYMPUS

■Fotografieren einer Bildfolge (Serienaufnahme)

Im Serienaufnahmemodus können Sie mehrere Bilder in rascher Folge nacheinander aufnehmen, solange Sie den Auslöser gedrückt halten. Sie können später das beste Bild der Serienaufnahme heraussuchen und, falls gewünscht, die restlichen Bilder der Serienaufnahme wieder löschen.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.

2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.

Pfeiltasten 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Aufnahmemodusmenü 1/3 OK/Menu-Taste

1. Wählen Sie mit der Pfeiltaste ▲ oder ▼ / ⚙️.

2. Wählen Sie mit der Pfeiltaste oder „“.

3. Drücken Sie die OK/Menu-Taste.

●Das auf dem LCD-Monitor gezeigte Symbol bestätigt, dass der Serienaufnahmemodus aktiviert ist.

1 / 3 AUTO OFF OFF DIGITAL ZOOM SELECT END OK

Aufnahmemodusmenü 1/3

1. Drücken und halten Sie den Auslöser gedrückt.

- Die Serienaufnahme erfolgt, solange Sie den Auslöser gedrückt halten.

1. Schließen und öffnen Sie den Objektivschutzschieber, um die Kamera auf die Grundeinstellung (Einzelbildaufnahme) zurückzustellen.

Serienaufnahmemodus HQ 24

ACHTUNG.

Solange die orange LED rechts vom Sucher blinkt, keinesfalls die Kartenfachabdeckung öffnen, das Netzteil abtrennen oder Batterien oder Karte entnehmen. Andernfalls können die Bilddaten unwiderruflich verloren gehen.

Einstellen der Bildhelligkeit (Belichtungskorrektur)

Die Kamera stellt die Belichtung automatisch ein. Sie können die von der Kamera gewählte Belichtung in ±2 Belichtungsstufen korrigieren und das Bild in Halbstufen aufhellen oder abdunkeln.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.

2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.

Pfeiltasten 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Aufnahmemodusmenü 1/3 OK/Menu-Taste

1. Wählen Sie mit der Pfeiltaste oder zunächst das Aufnahmemodusmenü 2/3 und dann Symbol .
2. Wählen Sie mit der Pfeiltaste oder einen Pluswert (+) (helleres Bild) oder einen Minuswert (−) (dunkleres Bild).
3. Drücken Sie die OK/Menü-Taste.

●Die Kamera wechselt erneut auf den Aufnahmemodus, und auf dem LCD-Monitor wird der Belichtungskorrekturwert angezeigt.

1. Drücken Sie den Auslöser.

- Sie können weitere Aufnahmen mit dem gewählten Belichtungskorrekturwert herstellen.

1. Schließen Sie den Objektivschutzschieber zum Ausschalten der Kamera.

- Der Belichtungskorrekturwert wird auf ±0 (keine Belichtungskorrektur) zurückgestellt. Die Belichtungskorrekturwertanzeige auf dem LCD-Monitor erlischt.

2 / 3 HQ AUTO ON SELECT → END → OK

Aufnahmemodusmenü 1/3

Aufnahmemodusmenü 2/3

Belichtungskorrekturwert +1.5 HQ 24

Einstellen der Farbtemperatur (Weißabgleich)

Diese Kamera arbeitet mit automatischem Weißabgleich, so dass die Farben in den Aufnahmen natürlich wirken. Falls der automatische Weißabgleich keine zufriedenstellenden Ergebnisse liefert (z.B. wenn das Motiv gleichzeitig durch Tages- und Kunstlicht beleuchtet wird), können Sie den Weißabgleich manuell einstellen.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.
2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.

1. Wählen Sie mit der Pfeiltaste oder zunächst das Aufnahmemodusmenü 2/3 und dann Symbol .WB
2. Wählen Sie mit der Pfeiltaste oder den für das Umgebungslicht geeigneten Weißabgleichmodus Siehe die Übersicht auf der nächsten Seite.
3. Drücken Sie die OK/Menü-Taste.

- Die Kamera wechselt erneut auf den Aufnahmemodus, und auf dem LCD-Monitor wird der Weißabgleichmodus angezeigt.

1. Drücken Sie den Auslöser.

- Sie können weitere Aufnahmen mit dem gewählten Weißabgleichmodus herstellen.

1. Schließen Sie den Objektivschutzschieber zum Ausschalten der Kamera.

- Der Weißabgleichmodus wird auf den automatischen Weißabgleich (AUTO) zurückgestellt.

Weißabgleicheinstellungen

AUTO		Dies ist die Grundeinstellung, für die keine LCD-Monitor-Anzeige erfolgt. Die Kamera arbeitet mit automatischem Weißabgleich.
	Tageslicht (sonnig)	Der Weißabgleich liefert für Aufnahmen bei sonnigem Wetter natürliche Farben.
	Tageslicht (bewölkt)	Der Weißabgleich führt bei Bewölkung oder bei Aufnahmen im Schatten zu natürlichen Farben.
	Glühlampen	Der Weißabgleich liefert für Aufnahmen bei Glühlampenbeleuchtung natürliche Farben.
	Fluoreszenzbeleuchtung	Der Weißabgleich liefert für Aufnahmen bei Fluoreszenzbeleuchtung natürliche Farben.

1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Aufnahmemodusmenü 1/3

Pfeiltasten OK

OK/Menü-Taste

2 / 3 HQ AUTO ON SELECT END OK

Aufnahmemodusmenü 2/3

2 / 3 HQ WB ON SELECT END OK

Aufnahmemodusmenü 2/3

Weißabgleichmodus

HQ 24

Stummschaltung des Warntons

Die Warntonabgabe der Kamera kann störend sein, wenn Sie z.B. auf einer festlichen Veranstaltung oder bei einer Vorführung aufnehmen bzw. wenn Sie Tiere fotografieren. Sie können den Warnton jederzeit stummschalten.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber geöffnet ist.

2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Aufnahmemodusmenü 1/3 gezeigt.

Pfeiltasten 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Aufnahmemodusmenü 1/3 OK/Menu-Taste

1. Wählen Sie mit der Pfeiltaste oder zunächst das Aufnahmemodusmenü 2/3 und dann Symbol
2. Wählen Sie mit der Pfeiltaste oder „OFF“.
3. Drücken Sie die OK/Menü-Taste.

●Die Kamera wechselt erneut auf den Aufnahmemodus.

1. Sie können nun aufnehmen.

• Die Aufnahme ohne Warntonabgabe ist möglich.

2 / 3 HQ AUTO ON SELECT → ⬆️ END → OK

Aufnahmemodusmenü 2/3

2 /3 HQ AUTO OFF SELECT END OK

Aufnahmemodusmenü 2/3

B ILDER SOFORT NACH DER AUFNAHME WIEDERGEBEN ODER LÖSCHEN

Bildwiedergabe

Bedienungsschritte

1. Vergewissern Sie sich, dass die Karte eingesetzt und der Objektivschutzschieber geschlossen ist.
2. Halten Sie die LOD-Monitor-Taste kurzzeitig gedrückt.

- Die Kamera wird eingeschaltet und aktiviert den Wiedergabemodus. Es dauert einen kurzen Moment, bis die zuletzt hergestellte Aufnahme auf dem LCD-Monitor abgebildet wird.

●Die LCD-Monitor-Anzeige erfolgt wie rechts gezeigt.

- Nach einigen Sekunden erlöschen alle Anzeigen mit Ausnahme der Bildnummern- und der Batterieladezustandsanzeige.

1. Die 📋 LCD-Monitor-Taste nochmals drücken, um den LCD-Monitor und die Kamera auszuschalten.

Aufnahmemodus Schreibschutz Ausdruck Batterieladezustand HQ 1:1.12.23 23:45 100-0002 2 4 Datum/Zeit BildnummerDatei-Nr.

LCD-Monitoranzeigen

- Wenn direkt nach der Wiedergabe auf den Aufnahmemodus geschaltet werden soll:

1. Öffnen Sie den Objektivschutzschieber.

- Der LCD-Monitor schaltet sich aus, und die Kamera befindet sich im Aufnahmemodus. Sie können nun fotografieren.

OLYMPUS Objektivschutzschieber

Bildaufruf für die Wiedergabe

1. Um es zu vergewissern, dass der Objektivschutzschieber geschlossen ist, und um die zuletzt erstellte Aufnahme wiederzugeben, die LCD-Monitor-Taste gedrückt halten.
   a. Anzeige von Bildern: Wählen Sie das anzuzeigende Bild mit Pfeiltaste ◀ oder ▶.
   b. Zoomen von Bildern: Schieben Sie den Zoomhebel zu zur Verdoppelung der Mitte des Anzeigebildes.

Durch Schieben des Zoomhebels in Richtung Anzeige eines Bildes in doppelter Größe wird auf das ursprüngliche Format zurückgeschaltet.

Bildwiedergabesteuerung mit den Pfeiltasten Bildwahl in Rückwärts- richtung Bildwahl in Vorwärts- richtung

2X 4 W T

1 1.1 2.2 3 2 3:1 5 1 1.2=2026 3

HO 201.1 2.23 2.3:1.5 7:22=2(2024) 4

HQ 78:1 2.23 23:45 120-2025 5 HQ 78:1 2.23 23:45 120-2026 6

Den Zoomhebel schieben.

: Drücken, um das direkt vorhergehende oder nachfolgende Bild aufzurufen.

C. Anzeige von Indexbildern: Durch Schieben des Zoomhebels Richtung werden 4 Bilder einschließlich des aktuellen angezeigt (das aktuelle Bild ist durch einen grünen Rahmen hervorgehoben).

Durch weiteres Schieben des Zoomhebels in Richtung werden 9 Bilder angezeigt (das aktuelle Bild ist durch einen grünen Rahmen hervorgehoben).

Durch Schieben des Zoomhebels in Richtung bei 9 angezeigten Bildern wird auf 4 Indexbilder zurückgeschaltet, und weiteres Schieben zu hin führt schließlich zur 1-Bild-Anzeige zurück.

: Den Zoomhebel für Zoomen und Indexbildanzeige verstellen.

Durch Drücken der Pfeiltaste ▶ bei der Anzeige von 4 (oder 9) Bildern verschiebt sich der grüne Rahmen jeweils zum nächstfolgenden Motiv. Bei Wahl des letzten Indexbildes führt Drücken der Pfeiltaste ▶ zum Aufruf des nächsten Bilderindex. Entsprechend wird durch Drücken der Pfeiltaste ◀ das jeweils vorhergehende Bild als aktuelles Bild (im grünen Rahmen) gewählt. Bei Wahl des ersten Indexbildes führt Drücken der Pfeiltaste zum Aufruf des vorhergehenden Bilderindex.

1 2 3 4 4 5 6 7

Durch Drücken von Pfeiltaste ▲ oder ▼ wird auf das vierte (oder neunte) vorangehende oder nachfolgende Bild umgeschaltet. (Bei Einzelbildanzeige wir bei jedem Drücken von Pfeiltaste oder auf das zehnte vorangehende oder nachfolgende Bild umgeschaltet.)

Ausschnittvergrößerung

HQ 1 1.1 2.28 2.3 4.6 202-MARS

Mit den Zoom-Funktionen auf der vorhergehenden Seite und den Pfeiltasten können Sie beliebige Teile eines Bilds vergrößern.

1. Schieben Sie den Zoomhebel auf ,Tum den mittleren Bildbereich als Ausschnittvergrößerung in doppelter Größe zu zeigen.

- Auf dem Bildschirm werden die Pfeilsymbole, und jeweils oben, unten, links oder rechts eingebendet.

1. Versetzen Sie das Fadenkreuz mit den Pfeiltasten auf den gewünschten Bildbereich.

1. Schieben Sie den Zoomhebel auf zum erneut auf die Abbildung in normaler Größe zu wechseln.

Löschen einzelner Bilder (Einzelbildlöschung)

Durch Löschen nicht benötigter Bilder können Sie auf der Karte Kapazität für weitere Bildspeicherung freimachen.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber im Wiedergabemodus geschlossen ist, und drücken Sie kurz auf die LCD-Monitor-Taste.

Pfeiltasten LCD-Monitor-Taste OK/Menu-Taste

1. Wählen Sie das zu löscheide Bild mit der Pfeiltaste oder ▶.

(Die Bildwahl ist auch bei Abbildung einer Bildgruppe (4 oder 9 Bilder) möglich.

1. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Wiedergabemodusmenü 1/3 gezeigt.

1. Wählen Sie mit der Pfeiltaste oder . ▼ 価

2. Wählen Sie mit der Pfeiltaste oder „YES“.

3. Drücken Sie die OK/Menü-Taste.

●Das Bild wird gelöscht. Während des Löschvorganges blinkt die orange Sucher-LED.

1 / 3 俯 NO OFF NO NO SELECT → SET → OK

Wiedergabemodusmenü 1/3

1 / 3 YES OFF NO NO SELECT → SET → OK

Wiedergabemodusmenü 1/3

Soll die Einzelbildlöschung unterbleiben:

Wählen Sie in Schritt 5 „NO“ und drücken Sie dann die OK/Menü-Taste.

Löschen aller Bilder (Gesamtbildlöschung)

Nachfolgend wird beschrieben, wie Sie alle auf der Karte gespeicherten Bilder in einem Vorgang löschen.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber im Wiedergabemodus geschlossen ist, und drücken Sie kurz auf die LCD-Monitor-Taste.

2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Wiedergabemodusmenü 1/3 gezeigt.

1. Wählen Sie mit der Pfeiltaste oder /.

- Daraufhin wechsolt die Displayanzeige auf „YES“.

1. Drücken Sie die OK/Menü-Taste.

●Der Karten-Einstellschirm wird angezeigt.

1. Wählen Sie mit der Pfeiltaste oder ▼ ▼.

2. Wählen Sie mit der Pfeiltaste oder „YES“.

3. Drücken Sie die OK/Menü-Taste.

- Alle auf der Karte gespeicherten Bilder werden gelöscht.

Soll die Löschung aller Bilder unterbleiben: Wählen Sie in Schritt 6 „NO“ und drücken Sie dann die OK/Menü-Taste.

1 / 3 NO OFF YES NO SELECT → SET → OK

Wiedergabemodusmenü 1/3

1 / 3 NO OFF YES NO SELECT → SET OK

Wiedergabemodusmenü 1/3

Karten-Formatierungsmenü

畜/团 YES NO SELECT → ⬆ SET → OK

Karten-Formatierungsmenü

Wiedergabe mit automatischem Bildwechsel (Diashow)

Auf der Karte gespeicherte Bilder lassen sich automatisch nacheinander entsprechend der ursprünglichen Aufnahmereihenfolge auf dem Monitor wiedergeben. Diese Funktion empfiehlt sich für Vorführungen, da sich die Bilder auf einem großen Fernsehbildschirm anzeigen lassen, oder zur Überprüfung der auf der Karte gespeicherten Bilder.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber im Wiedergabemodus geschlossen ist, und drücken Sie kurz auf die LOD-Monitor-Taste.

2. Drücken Sie die OK/Menü-Taste.

●Auf dem LCD-Monitor wird das Wiedergabemodusmenü 1/3 gezeigt.

1. Wählen Sie mit der Pfeiltaste ▲ oder und dann mit der Pfeiltaste ◀ oder ▶ „YES“.

2. Drücken Sie die OK/Menü-Taste.

- Der Diashow-Modus wird gestartet, wobei jede Aufnahme für 3 Sekunden abgebildet wird.

So brechen Sie die Diashow ab:

1. Drücken Sie die OK/Menü-Taste zweimal.

Pfeiltasten 1 / 3 NO OFF NO NO SELECT SET OK OK Wiedergabemodusmenü 1/3 LCD-Monitor-Taste OK/Menü-Taste

1 / 3 NO OFF NO NO SELECT → SET OK

Wiedergabemodusmenü 1/3

1 / 3 NO OFF NO YES SELECT → SET OK

Wiedergabemodusmenü 1/3

Schutz gegen unbeabsichtigte Bildlöschungen (Schreibschutz)

Wir empfehlen, wichtige Aufnahmen mit Schreibschutz zu versehen, so dass diese nicht versehentlich gelöscht werden können. Schreibgeschützte Bilder sind nur durch Formatieren der Karte löschbar.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber im Wiedergabemodus geschlossen ist, und drücken Sie kurz auf die LCD-Monitor-Taste.

1 / 3 NO OFF NO NO SELECT SET OK

Wiedergabemodusmenü 1/3
LCD-Monitor-Taste

Pfeiltasten

1. Wählen Sie das zu schützende Bild mit der Pfeiltaste

< oder ▶.

(Die Bildwahl ist auch bei Abbildung einer Bildgruppe (4 oder 9 Bilder) möglich.)

1. Drücken Sie die OK/Menü-Taste.

- Auf dem LCD-Monitor wird das Wiedergabemodusmenü 1/3 gezeigt.

1. Wählen Sie mit der Pfeiltaste oder .

2. Wählen Sie mit der Pfeiltaste oder „ON“.

3. Drücken Sie die OK/Menü-Taste.

- Das gewählte Bild ist nun schreibgeschützt. Das rechts oben im Bild gezeigte Schreibschutzsymbol ( ) bestätigt den Schreibschutzstatus. Das Schreibschutzsymbol ( ) verschwindet nach einer Weile.

So machen Sie den Schreibschutz rückgängig:

1. Drücken Sie die OK/Menü-Taste, um zu wählen. Wählen Sie mit der Pfeiltaste oder „OFF“.

2. Drücken Sie die OK/Menü-Taste.

- Der Schreibschutzstatus wird annulliert, und das Schreibschutzsymbol (perlischt.

1 / 3 NO OFF NO NO SELECT → SET → OK

Wiedergabemodusmenü 1/3

1 / 3 NO ON NO NO SELECT → SET → OK

Wiedergabemodusmenü 1/3

Schreibschutzanzeige

HQ 1 .1 2 .2 3 2 3 4 5 2 4

Einstellen der Monitorhelligkeit

Die LCD-Monitorhelligkeit kann für die Bildüberwachung bei der Aufnahme und der Wiedergabe wie erforderlich erhöht oder verringert werden.

Bedienungsschritte

1. Vergewissern Sie sich, dass der Objektivschutzschieber im Wiedergabemodus geschlossen ist, und drücken Sie kurz auf die LCD-Monitor-Taste.
2. Drücken Sie die OK/Menü-Taste.
   ●Auf dem LCD-Monitor wird das Wiedergabemodusmenü 1/3 gezeigt.
3. Rufen Sie mit der Pfeiltaste oder das Menü 3/3 auf, und wählen Sie
4. Stellen Sie die Helligkeit mit der Pfeiltaste (+/heller) oder (◄/dunkler) ein.
5. Drücken Sie die OK/Menü-Taste.

- Der LCD-Monitor ist nun auf die neue Helligkeit eingestellt.

Pfeiltasten 1 / 3 NO OFF NO NO SELECT SET OK OK Wiedergabemodusmenü 1/3 LCD-Monitor-Taste OK/Menu-Taste

3 / 3 '01.12.23 23:45 IOI SELECT → END → OK

Wiedergabemodusmenü 3/3

Bei Anzeige einer Fehlermeldung

Fehlermeldung LCD-Monitoranzeige	Erläuterung Abhilfe
Es ist keine Karte eingelegt	Es ist keine Karte einge-legt, oder die Karte kann nicht, von der Kamera identifiziert werden.	Eine Karte einlegen. Oder eingelegte Karte entnehmen und wieder in der richtigen Richtung einsetzen.
Karte ist voll	Keine ausreichende Kartenspeicherkapazität für weitere Aufnahmen (0 Restbilder).	Verwenden Sie eine neue Karte, oder löschen Sie Bilder.
Karte ist schreibgeschützt	Die Karte ist schreibgeschützt.	Sollen neue Daten auf die Karte gespeichert werden, muss das Schreibschutzsiegel entfernt werden. (Siehe die zur SmartMedia-Karte gehörigen Angaben.)
Es liegt ein Kartenfehler vor	Die Aufnahme, Wiedergabe oder Löschung von Bilddaten ist nicht möglich.	Reinigen Sie Kartenkontakte mit geeignetem Reinigungspapier und formatieren Sie die Karte erneut. Eine Karte, die nicht formatiert werden kann, ist unbrauchbar.
Wiedergabefehler	Die Bildwiedergabe ist nicht möglich.	Die Bilddateien der verwendeten Karte sind nicht mit dieser Kamera kompatibel. Die Nutzung von Bildern auf einer Karte, die mit der Kamera eines anderen Herstellers beschrieben wurde, sowie von mit PC aufgezeichneten Bilddaten ist nicht möglich.
Karte enthält keine Bilddaten	Die Bildwiedergabe ist nicht möglich.	Die eingelegte Karte enthält keine Bilddaten.
Kartenfachabdeckung ist nicht geschlossen	Die Kamera arbeitet nicht einwandfrei.	Schließen Sie die Kartenfachabdeckung, bis ein Einrastgeräusch wahrgenommen wird.

So nutzen Sie alle Anwendungsmöglichkeiten Ihrer Digital-Kamera

Ihre Digital-Kamera kann an andere Geräte angeschlossen und zusammen mit optionalem Zubehör verwendet werden, um Ihre digitalen Fotos auf vielseitige Weise wiederzugeben oder zu bearbeiten. Für einige Funktionen ist ein Personalcomputer erforderlich.

(Ausschließlich einen geeigneten Drucker verwenden.)

(Hier können Sie Ihre SmartMedia-Speicherkarte abgeben.)

Hinweis: Nicht jedes Fotofachgeschäft oder Fotolabor ist für Aufnahmen, die mit einer Digital-Kamera angefertigt wurden, ausgerüstet.

(Kann in einem Diskettenadapter gelesen werden.)

(Kann in einem PC-Karteneinschub gelesen werden.)

(Kann bei Anschluss an die USB-Schnittstelle der Kamera verwendet werden.)

Personal-computer

Darstellung der Bilder auf einem Fernsehbildschirm

Wenn die Kamera mit dem mitgelieferten Videokabel an ein Fernsehgerät angeschlossen wird, können die Aufnahmen auf dem Fernsehbildschirm gezeigt werden.

Ausdrucken der Bilder ohne Personalcomputer

Die gespeicherten Bilder können direkt von der Karte mit einem DPOF-kompatiblen Drucker oder von einem Fotolabor mit DPOF-Unterstützung ausgedruckt werden. Auf der Karte können Druckvorauswahldaten gespeichert werden, anhand derer bestimmt wird, welche Bilder jeweils wie oft ausgedruckt werden sollen (Ausdruck einzelner oder aller Bilder).

Bilddarstellung auf einem Computerbildschirm und Bildbearbeitung mit einem Personalcomputer

Bilddaten können mittels USB oder anderweitig auf einen Personalcomputer übertragen und retuschiert, editiert etc. werden.

• Ausgabe auf einem Drucker
- Speichern und Bearbeiten von Bildern
• Verschicken von Bilddaten als E-Mail-Anhang

Systemvoraussetzungen (USB-Kabel):

• Windows 2000 Professional/Me

• Windows 98/98 Zweite Ausgabe

• Mac OS 9.0 bis 9.1

Hinweis: Weitere Angaben zur Anschlussherstellung, Druckvorauswahl, Bilddatenübertragung auf einen Personalcomputer siehe das Referenzhandbuch auf der mitgelieferten CD-ROM.

Netzbetrieb

Bei Verwendung des Netzteils wird die Kamera über die Netzsteckdose mit Strom versorgt, sodass Sie die Kamera ohne Belastung der Batterien einsetzen können.

Technische Daten

Typ : Digital-Kamera (Aufnahme/Wiedergabe)

Aufnahmesystem : Digitalaufnahme mit JPEG- (nach DCF) und DPOF-Unterstützung

Aufnahmemedium : 3 V (3,3 V) SmartMedia-Karte 4 MB, 8 MB, 16 MB, 32 MB, 64 MB und 128 MB

Aufnahmekapazität : Ca. 8 Bilder (SHQ-Modus, 8 MB Karte) Ca. 24 (HQ-Modus, 8 MB Karte) Ca. 82 (SQ-Modus, 8 MB Karte)

Aufnahmelöschung : Einzelbildlöschung, Gesamtlöschung

Bildwandler : 1/3,2-Zoll CCD Chip, 1,31 Millionen Pixel (insgesamt)

Aufnahmepixel : 1.280 x 960 Pixel (SHQ- und HQ-Modus) 640 x 480 Pixel (SQ-Modus)

Weißabgleich : Vollautomatisch TTL, Festwerte (Tageslicht (sonnig), Tageslicht (bewölkt), Glühlampenbeleuchtung, Fluoreszenzbeleuchtung)

Objektiv : Olympus Objektiv, 5 mm bis 15 mm, f2,4 (W)/4,3 (T), 8 Elemente in 7 Gruppen (entspricht einem 38 bis 114-mm- Objektiv einer 35-mm-Kamera)

Belichtungsmessung : Digitale ESP-Messung mittels Bildwandler

Belichtungseinstellung : Programmautomatik Blendenwerte* : f2,4/f5, f4,3/f9

Verschlusszeiten* : 1/2 bis 1/1.000 Sek. (in Verbindung mit mechanischem Verschluss) *Ohne manuelle Einstellmöglichkeit.

Serienaufnahme : 2 Bilder/Sek., max. 4 Bilder

Aufnahmeentfernung : 0,5 m bis ∞ (normal), 0,2 m bis 0,5 m (Nahaufnahmemodus)

Sucher : Optischer Realbildsucher (mit AF-Markierung und Anzeige für automatische Gegenlichtkorrektur) und LCD-Monitor

LCD-Monitor : 1,5 Zoll, TFT Farb-LCD-Monitor

Zahl der LCD-Pixel : Ca. 118.000 Pixel

LCD-Monitor-Anzeigen : Datum/Zeit, Restbilder, Schreibschutz, Aufnahmemodus, Batterieladezustand, Dateinummer, Druckvorauswahl, Menüs und weitere Anzeigen

Blitzladedauer : Ca. 10 Sek. oder weniger (bei normale Umgebungstemperatur, neue Batterien)

Blitzreichweite : Ca. 0,2 m bis 3,5 m (Weitwinkel)

Blitzprogramme : Automatische Blitzabgabe (bei geringer

Umgebungshelligkeit oder starkem Gegenlicht), Blitz mit Vorblitz (Reduzierung des „Rote-Augen-Effektes“), Aufhellblitz, Nachtaufnahme, deaktivierter Blitz

Autofokus : TTL-Autofokus, Kontrastvergleichsmessung/

Entfernungsbereich von 0,2 m bis ∞(unendlich)

Selbstauslöser : Auslösung mit ca. 12 Sek. Verzögerung

Anschlüsse : DC IN-Gleichspannungseingang, Dateneingang/-ausgang

(USB), VIDEO OUT-Ausgangsbuchse (PAL oder NTSC, abhängig vom Videosignalstandard im jeweiligen Zielmarkt.)

Datum/Zeit : Aufzeichnung zusammen mit Bilddaten

Automatischer Kalender : Durchgehend von 2001 bis 2031

Datum/Zeit-Stromversorgung: Kamera-Gangreserve. Nach Entnahme der Batterien wird die Datum/Zeit-Einstellung nach ca. 30 Minuten annulliert und zurückgestellt

Kartenfunktion : DPOF-Druckvorauswahl

Umgebungsbedingungen

Temperatur : 0°C bis 40°C (Betrieb)/

-20°C bis 60°C (Lagerung)

Luftfeuchtigkeit : 30 % bis 90 % (Betrieb)/

10 % bis 90 % (Lagerung)

Stromversorgung : Eine CR-V3 Lithium-Batterieblock, zwei NiMH-Batterien

oder NiCd-Batterien oder zwei AA (R6) Alkalibatterien ^* oder

Netzbetrieb über optionalen Netzadapter.

Zinkkohlezellen (Mangan-Batterien) und handelsübliche

Lithium-Batterien AA (R6) sind nicht verwendbar.

*Alkali-Batterien leiden unter erheblichen

Leistungsschwankungen und sind sehr anfällig gegen

niedrige Temperaturen. Daher wird die Verwendung von

Lithium-Batterieblöcken oder NiMH-Batterien empfohlen.

Abmessungen : 112(B) x 62(H) x 35(T) mm (ohne hervorstehende Teile)

Gewicht : Ca. 185 g (ohne Batterien und Karte)

Änderungen der technischen Daten und der Konstruktion jederzeit ohne Vorankündigung vorbehalten.
