Camedia C1 Zoom - Cámara OLYMPUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara digital compacta
Marca	Olympus
Modelo	Camedia C1 Zoom (D-150 Zoom)
Sensor	CCD 1/3,2", 1,31 Mpx (bruto)
Resolución máxima	1280 x 960 píxeles (SHQ/HQ)
Objetivo	5-15 mm (equiv. 38-114 mm en 35 mm), f/2,4-4,3
Zoom óptico	3x
Zoom digital	2x (hasta 6x combinado)
Enfoque	Autofoco TTL por detección de contraste
Medición de luz	ESP digital mediante sensor
Velocidad de obturación	1/2 a 1/1000 s
Abertura	f/2,4 / f/5 (W), f/4,3 / f/9 (T)
Sensibilidad	Automática (no especificada)
Visor	Óptico de imagen real + pantalla LCD 1,5" TFT (118 000 px)
Flash incorporado	Automático, anti-ojos rojos, de relleno, escena nocturna, desactivado
Alcance del flash	0,2 m a 3,5 m (gran angular)
Modo de disparo	Simple, ráfaga (2 img/s, máx. 4), temporizador (12 s), primer plano
Balance de blancos	Auto, cielo despejado, cielo nublado, incandescente, fluorescente
Soporte de memoria	Tarjeta SmartMedia (3V/3,3V) 4 a 128 MB
Formatos de imagen	JPEG (DCF), compatible DPOF
Conectividad	USB, salida de video (NTSC/PAL), entrada CC
Alimentación	1 pila de litio CR-V3 (LB-01) o 2 pilas AA (alcalinas, NiMH, NiCd) o adaptador de corriente opcional
Autonomía	Variable según pila y uso
Dimensiones	112 x 62 x 35 mm (sin salientes)
Peso	185 g (sin pilas ni tarjeta)

Preguntas frecuentes - Camedia C1 Zoom OLYMPUS

¿Cómo encender la cámara?

Para encender la cámara, abra la tapa de protección del objetivo hasta que el objetivo salga. La cámara se enciende automáticamente en modo de disparo. Para apagar, cierre la tapa.

¿Cómo ajustar la fecha y la hora?

Asegúrese de que la cámara está en modo de reproducción (tapa cerrada, presione el botón de pantalla LCD). Presione OK/menú, navegue hasta el menú 3/3 con la rueda, seleccione el ícono de fecha/hora, elija el formato, luego ajuste los números con la rueda. Confirme presionando OK dos veces.

¿Qué tipo de tarjeta de memoria usar?

Este modelo usa tarjetas SmartMedia de 3 V (3,3 V) de 4 a 128 MB. Inserte la tarjeta en la ranura debajo de la tapa, en la dirección indicada por la flecha, con la esquina biselada correctamente orientada.

¿Cómo usar el flash?

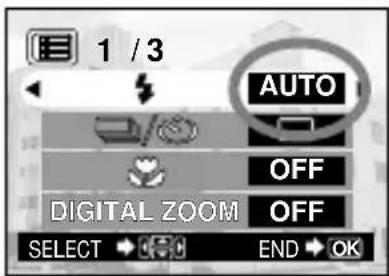

Abra la tapa del objetivo. Presione OK/menú, seleccione el ícono de flash en el menú 1/3. Use la rueda para elegir entre: automático (sin ícono), anti-ojos rojos, de relleno, escena nocturna o desactivado. Confirme con OK. También puede acceder directamente presionando la rueda en modo de disparo.

¿Cómo borrar una foto?

En modo de reproducción (tapa cerrada, presione el botón LCD), muestre la foto a borrar. Presione OK/menú, seleccione el ícono de papelera en el menú 1/3, luego elija 'YES' para confirmar. El borrado es irreversible, a menos que la foto esté protegida.

¿Cómo ampliar el sujeto con el zoom?

Use la palanca de zoom en la parte superior de la cámara. Deslícelo hacia 'T' para acercar (zoom óptico 3x). Para el zoom digital (2x adicionales), actívelo en el menú mediante OK/menú -> 'ZOOM DIGITAL' -> 'ON'. Luego, la palanca de zoom permite un aumento de hasta 6x.

¿Qué hacer si la pantalla muestra 'Tarjeta llena'?

La tarjeta de memoria está llena. Reemplácela por una tarjeta vacía o borre imágenes innecesarias. Para borrar, use la función de borrar una imagen o todas las imágenes en el menú de reproducción. Si desea conservar las fotos, transfiéralas primero a una computadora.

¿Cómo proteger una foto contra el borrado?

En modo de reproducción, muestre la foto a proteger. Presione OK/menú, seleccione el ícono de protección (candado) en el menú 1/3, luego elija 'ON'. El ícono de protección aparece en la esquina superior derecha. Para quitar la protección, repita la misma operación y seleccione 'OFF'.

¿Qué tipo de pilas usar?

Puede usar una pila de litio CR-V3 (tipo Olympus LB-01) para una larga duración, o dos pilas AA (alcalinas, NiMH o NiCd). Las pilas de zinc-carbono y las pilas de litio AA no se recomiendan. Para un uso prolongado, hay un adaptador de corriente opcional disponible.

¿Cómo ver las fotos en un televisor?

Conecte la cámara a un televisor mediante el cable de video incluido (toma de salida de video en la cámara). Asegúrese de que el televisor esté configurado en la entrada de video adecuada. En modo de reproducción, las imágenes se mostrarán automáticamente en la pantalla del televisor.

MANUAL DE USUARIO Camedia C1 Zoom OLYMPUS

Lea lo siguiente antes de usar la cámara

Esta sección proporciona información importante acerca del uso de esta cámara digital. Antes de usar la cámara, asegúrese de leer lo siguiente.

Acerca de este manual

●La información contenida en este manual está sujeta a cambios sin previo aviso. Para ver la información más reciente de los nombres de productos, números de modelo, etc. consulte con el centro de servicio Olympus autorizado.
●La información contenida en este manual ha sido compilada tomando todas las medidas posibles para asegurar su precisión. Sin embargo, si encuentra algún error o información incompleta, consulte con el centro de servicio Olympus autorizado.
●Las leyes de derechos del autor prohiben la duplicación ya sea en parte o completa de la información contenida en este manual, excepto que sea para uso personal. La reproducción sin el permiso del propietario de los derechos del autor está prohibida.
- Olympus no asumirá ninguna responsabilidad por daños, pérdida de lucro o reclamaciones de terceras partes debido a un uso inapropiado de este producto.
- Olympus no asumirá ninguna responsabilidad por daños o pérdida de lucro debidos a la pérdida de datos de imágenes como resultado del servicio realizado por una tercera parte que no sea la designada por Olympus o por otras causas.
●La calidad de las imágenes tomadas con este producto difiere de las imágenes tomadas con las cámaras convencionales que usan película.

Interferencias de radio y televisión

Los cambios o modificaciones que no estén expresamente aprobados por el fabricante pueden anular la autoridad del usuario para utilizar este equipo. Este equipo ha sido probado y ha demostrado cumplir con los límites para dispositivos digitales de la clase B, de acuerdo con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra interferencias perjudiciales cuando el aparato es usado en un entorno residencial. Este equipo genera, usa y puede radiar energía radioeléctrica y, si no se instala de acuerdo con las instrucciones, puede causar una interferencia perjudicial en las comunicaciones por radio.

Sin embargo, no se garantiza que no ocurra interferencia en una instalación particular. Si este equipo causa interferencia perjudicial en la recepción de radio o televisión, lo cual puede determinarse apagando y volviendo a encender el equipo, se recomienda al usuario que intente corregir la interferencia empleando una o más de las siguientes medidas:

• Reoriente o cambie lugar la antena receptora.
• Aumente la separación entre la cámara y el receptor.
• Conecte el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor.
  Para conectar la cámara a un ordenador personal (PC) solamente deberá utilizarse el cable USB.

Declaración de conformidad

Número de modelo: D-150Zoom

Nombre de marca: OLYMPUS

Dirección: 2 Corporate Center Drive, Melville, New York 11747-3157 USA

Número de teléfono: 631-844-5000

Ensayos para comprobar que cumple con las normas FCC

PARA USO EN EL HOGAR O LA OFICINA

Este aparato cumple con el Apartado 15 de las Normas de la FCC. Su utilización está sujeta a las siguientes condiciones:

(1) Este dispositivo no deberá causar interferencias nociva, y
(2) Este dispositivo recibirá cualquier interferencia, incluyendo las interferencias que puedan causar un funcionamiento indeseado.

Este aparato digital Clase B cumple con todos los requisitos de la Reglamentación canadiense para equipos que producen interferencias.

La marca “CE” indica que este producto cumple con los requisitos europeos sobre seguridad, salud, medioambiente y protección del cliente.

Marcas comerciales

• Los productos Microsoft, tales como Windows e Internet Explorer, son marcas comerciales registradas o marcas comerciales de Microsoft Corporation en los Estados Unidos de América y otros países.
  ● Macintosh y Apple son marcas registradas de Apple Computer Inc.
• Todas las otras marcas y nombres de productos son marcas registradas de sus propietarios respectivos.
  ■El reglamento DCF (Normas de Diseño para Sistema de Archivos de Cámara), es una norma establecida por la JEITA (Asociación para el desarrollo de industrias electrónicas de Japón).

CONTENIDOS

Lea lo siguiente antes de usar la cámara 110

PREPARACIÓN

Nombres de las partes 113

Fijación de la correa provista 115

Inserción de la tarjeta de memoria (SmartMedia) 115

Colocación de la pila 116

Ajuste de la fecha y hora 117

OPERACIONES PARA TOMAR IMÁGENES

Toma de imágenes 118

Toma de imágenes usando el monitor 119

Para decidir entre usar el visor o el monitor de acuerdo a la distancia al sujeto 119

Verificación de la indicación del estado de la cámara junto al visor o en el monitor (en el modo de toma de imágenes) 120

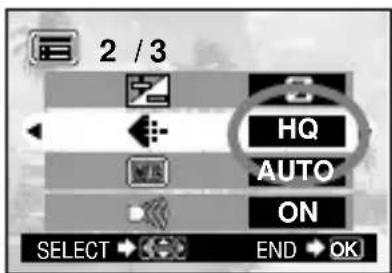

Selección de la calidad de imagen (Modo de grabación) 123

Empleo del flash 124

Ampliación del sujeto (Acercamiento con zoom) 125

Toma de imagen de un sujeto cercano (Toma macro) 127

Utilización del disparador automático 128

Toma de imágenes secuencialmente (Toma en orden de imágenes) 129

Variación del brillo de la imagen (Compensación de exposición) 130

Variación del tono de color de la imagen (Control del balance del blanco) 131

Silenciamiento de los tonos de pitido 132

VISUALIZACIÓN Y BORRANDO DE IMÁGENES INMEDIATAMENTE DESPUÉS DE TOMARLAS

Visualización de imágenes 133

Operaciones de reproducción de imágenes 134

Borrado de imágenes (Borrado de un fotograma) 136

Borrado de todas las imágenes (Borrado de todos los fotogramas) 137

Visualización de múltiples imágenes automáticamente en orden (Muestra de diapositivas) 138

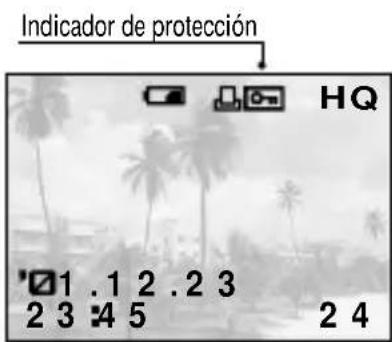

Prevención de borrado accidental (Protección) 139

Ajuste del brillo del monitor 140

OPCIONES DE VISUALIZACIÓN

Si se visualiza un mensaje de alarma 141

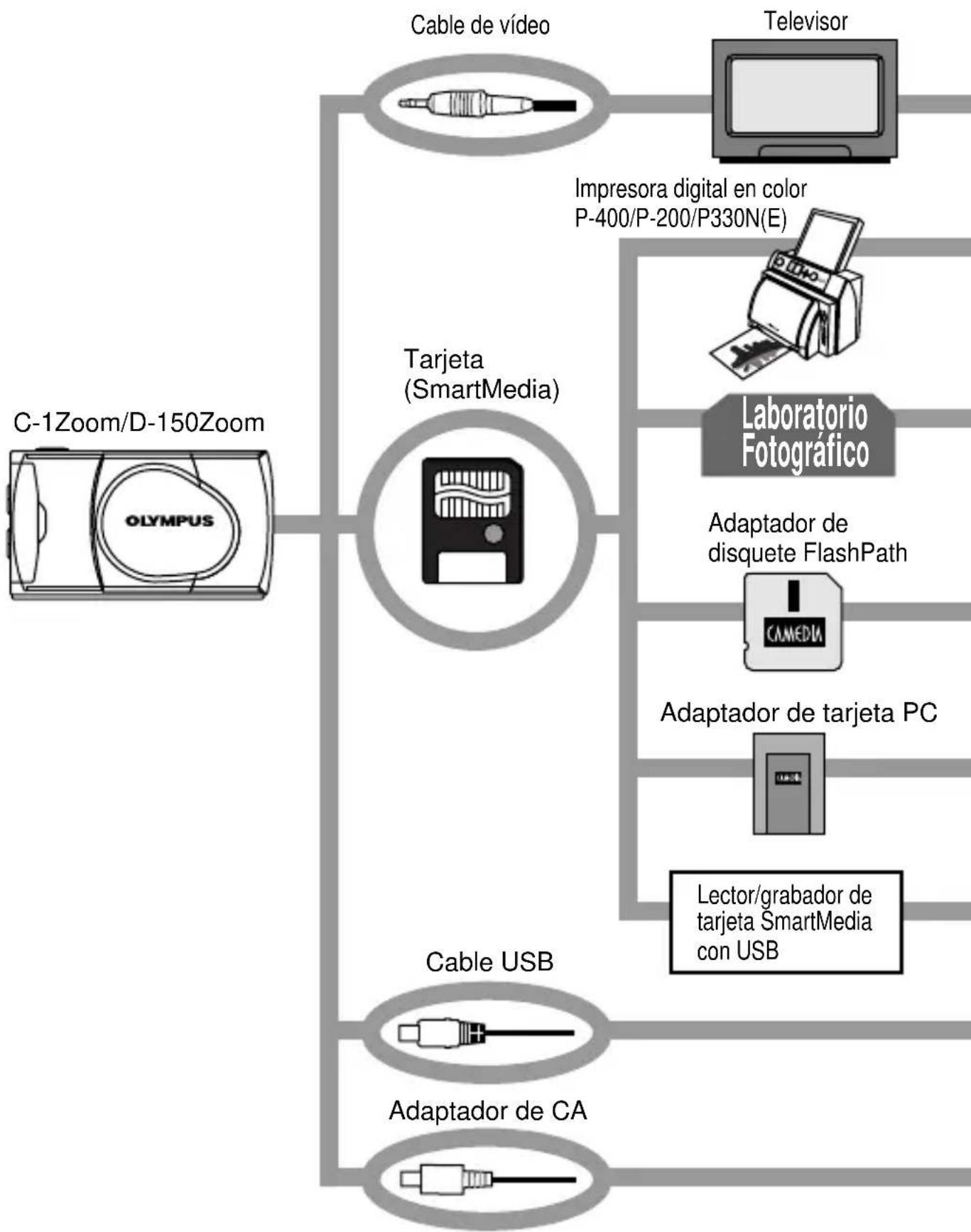

Para sacarle el máximo partido a su cámara digital 142

Especificaciones 144

P REPARACIÓN

■Nombres de las partes

Palanca del zoom Botón disparador Cubierta de la tarjeta (para la inserción y extracción de la tarjeta SmartMedia) Cubierta del objetivo (ábrala para encender la cámara en el modo de toma de imágenes) Cubierta del conector OLYMPUS USB VIDEO OUT DCIN1V Cubierta de la tarjeta Argolla de la correa Conector USB (conecta a un PC con un cable USB) Toma de salida de vídeo (conecta a un TV con un cable de vídeo) Toma DC IN (conecta el adaptador de CA)

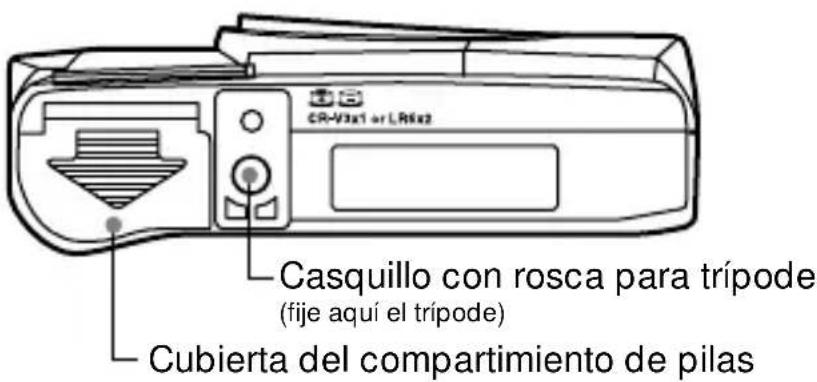

CR-V3x1 or LR6x2 Casquillo con rosca para trípode (fije aquí el trípode) Cubierta del compartimiento de pilas

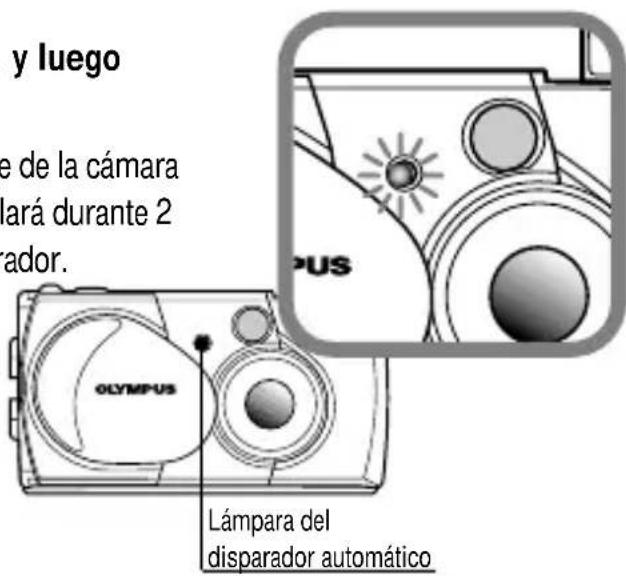

Lámpara del disparador automático (indica la activación del disparador automático) Flash (emerge automáticamente cuando abra la cubierta del objetivo. Presione hacia abajo después de cerrar la cubierta del objetivo) Visor OLYMPUS Objetivo (emerge automáticamente cuando abra la cubierta del objetivo)

Ventana del visor Referencia AF (ubique esta marca sobre el sujeto que desea enfocar) Lámpara anaranjada (para verificar la carga/destello del flash) (destella cuando se accede a la tarjeta) Lámpara verde (para verificar la condición del enfoque automático) (se activa cuando se conecta la cámara a un PC) Monitor (panel LCD que visualiza la imagen a tomar, reproducida y otra información de menú miscelánea) Control de flecha (para usar en la selección de menús, avance de número de fotograma, etc.) Botón OK/menú (visualiza las pantallas y ajustes de los menús) Botón del monitor (activa y desactiva el visualizador del monitor y el modo de reproducción)

Fijación de la correa provista

1. Fije la correa como se muestra.

■ Inserción de la tarjeta de memoria (SmartMedia)

1. Verifique que la cubierta del objetivo está cerrada y nada se visualiza sobre el monitor.
2. Abra la cubierta de tarjeta.
3. Inserte la tarjeta en la dirección mostrada en la figura.
4. Cierre la cubierta de tarjeta hasta escuchar un clic de ajuste.

Marca para dirección de inserción de la tarjeta

Nota

• Asegúrese de sostener la tarjeta de manera que la esquina del corte se ubique correctamente. Hay una flecha dentro de la cubierta de tarjeta, indicando la posición de inserción.
• Para retirar la tarjeta, presione suavemente la tarjeta. Cuando la tarjeta sale ligeramente, saque la tarjeta en sentido recto tal como se indica, en el sentido de Ⓐ.

Colocación de la pila

1. Verifique que la cubierta del objetivo está cerrada y nada se visualiza sobre el monitor.
2. Deslice la cubierta del compartimiento de las pilas en la dirección de la flecha ①, y levante la cubierta en la dirección de la flecha ②.
3. Inserte la pila en la dirección mostrada en la figura.

1. Cierre la cubierta del compartimiento de pila en la dirección de la flecha ①, y presione la cubierta en la dirección de la flecha ② hasta escuchar un clic de ajuste.

La cámara puede utilizarse con una sola pila de litio de larga duración.

El paquete de pila de litio CR-V3 (Olympus LB-01) tiene una larga duración con una vida de servicio muchas veces más mayor que las pilas convencionales, de gran conveniencia para los viajes. Inserte el paquete de pila correctamente.

Ajuste de la fecha y hora

Procedimiento de operación

1. Verifique que la cámara está ajustada en el modo de reproducción manteniendo presionado durante un momento.

2. Presione el botón OK/menú.

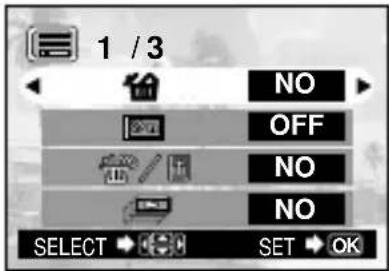

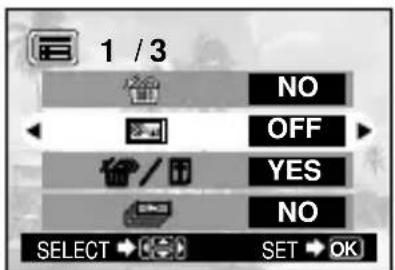

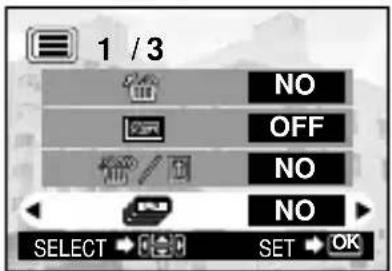

- Se visualizará el menú 1/3 de modo de reproducción en el monitor.

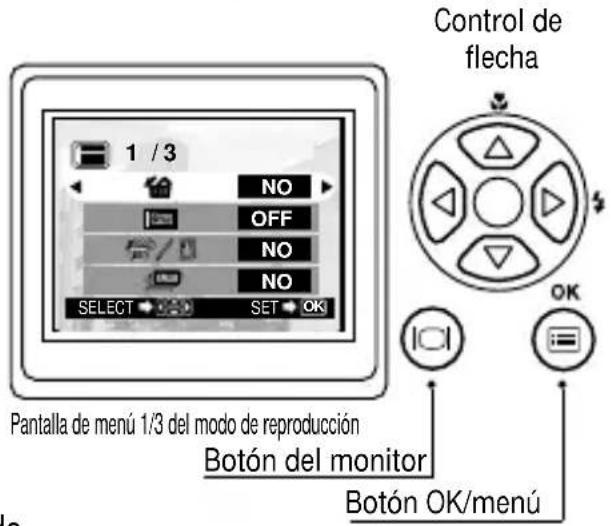

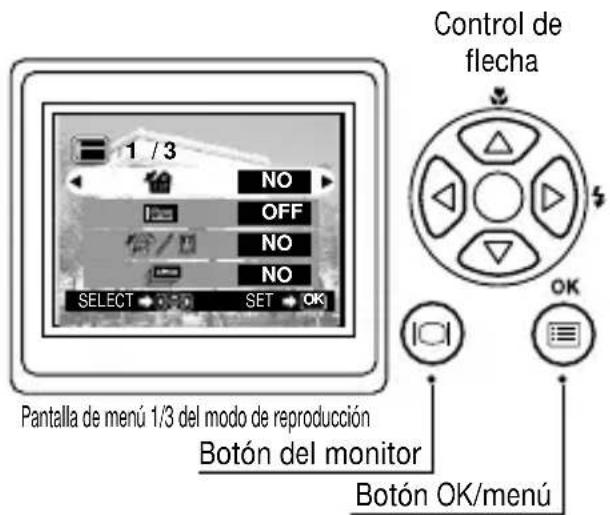

Control de flecha 1 / 3 NO OFF NO NO NO SELECT SET OK Pantalla de menú 1/3 del modo de reproducción Botón OK/menú

1. Presione la tecla de control de flecha para visualizar el menú 3/3 y seleccione
2. Visualice el menú de ajuste de fecha/hora presionando la tecla de control de flecha o.
3. Seleccione uno de los siguientes formatos de visualización de fecha/hora, presionando la tecla de control de flecha o.

Y—M—D (Año·Mes·Día)

M—D—Y (Mes·Día·Año)

D—M—Y ((Día·Mes·Año)

Luego presione la tecla de control de flecha ▶.

- El cursor se moverá al campo de ajuste de cifra.

1. Ajuste la primera cifra presionando la tecla de control o y luego presione la tecla de control de flecha ▶
2. El cursor se moverá a la cifra siguiente.
3. Repita los pasos anteriores para ajustar la hora y los minutos.
4. Cuando la hora real llegue a cero segundos, presione dos veces el botón OK/menú.

- Se ajustan la fecha y la hora y la pantalla retorna al menú 3/3 de modo de reproducción.

3 / 3 '01.01.01 00:00 SELECT END OK

Pantalla de menú 3/3 del modo de reproducción

Y—M—D '01.01.01 00:00 SELECT END OK

Pantalla de ajuste de la fecha/hora

Pantalla de ajuste de la fecha/hora

PERACIONES PARA TOMAR IMÁGENES

■ Toma de imágenes

Procedimiento de operación

1. Abra la cubierta del objetivo hasta que emerja el flash.

- Se conecta la cámara y sale el objetivo.

1. Sostenga la cámara y mire a través del visor.

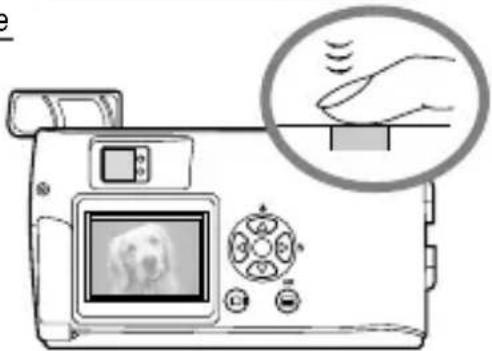

2. Presione el botón disparador hasta la mitad de su recorrido (presione hasta la mitad) para asegurarse de que la lámpara verde se ilumina en la parte derecha del visor.

- Cuando se ilumina:

El sujeto está en foco. Puede tomar la fotografía.

- Cuando destella:

El sujeto está fuera de foco. Presione de nuevo el botón disparador hasta la mitad de su recorrido.

OLYMPUS

Puede tomar la fotografía. foco. Presione de nuevo el a la Lámpara verde

1. Presione el botón disparador en toda su extensión (presione completamente) para tomar la fotografía.

- El obturador se libera y la fotografía es tomada. Una vez que se toma la fotografía,se visualiza sobre el monitor durante un corto tiempo.

- Para ver una imagen grabada inmediatamente después de haberla tomado mientras la cubierta del objetivo está abierta (Reproducción de revisión rápida):

1. Presione dos veces el botón del monitor (haciendo doble clic).

- Esto cambia la cámara al modo de reproducción; la imagen se visualiza en el monitor.

1. Presione el botón disparador o el botón del monitor ☑.

- Esto retorna la cámara al modo de toma de imágenes; puede reanudar la toma de imágenes.

1. Cierre la cubierta del objetivo.

- El monitor y la cámara se apagarán.

Reproducción de revisión rápida

Toma de imágenes usando el monitor

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.
2. Presione el botón del monitor .

- El monitor se enciende.

1. Determine la composición de la imagen observando el sujeto en el monitor.
2. Presione el botón disparador hasta la mitad para enfocar el sujeto, y luego presiónelo completamente para tomar la imagen. (Esta operación es idéntica a la toma de imagen usando el visor.)

- La lámpara anaranjada del lado derecho del visor destellará durante un momento cuando se está registrando la imagen en la tarjeta y luego se apagará.

Monitor Botón del monitor

Para decidir entre usar el visor o el monitor de acuerdo a la distancia al sujeto

Instantáneas, paisajes, etc. (aproximadamente 1,5 m a infinito)

Utilice el visor.

Sostenga la cámara firmemente, manteniendo la parte superior de sus brazos pegada contra el cuerpo, para evitar que la cámara tiemble.

Primer plano de una persona (aproximadamente 0,5 m a 1,5 m)

Utilice el visor o el monitor.

Las imágenes de primeros planos normalmente pueden ser tomadas usando el visor, pero usando el monitor puede ser ventajoso en ciertos casos.

Distancia muy corta (0,2 m a 0,5 m)

Utilice el monitor (modo Macro).

Cuando el sujeto esté más cerca de 0,5 m, utilice el modo macro. También se pueden tomar imágenes sin usar el modo macro, pero quizás no resulte posible obtener un enfoque correcto. El área de imagen mostrada en el visor es ligeramente diferente al área de imagen que se graba realmente. Cuando tome imágenes de primeros planos, confirme la imagen en el monitor.

Verificación de la indicación del estado de la cámara junto al visor o en el monitor (en el modo de toma de imágenes)

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.

2. Presione el botón disparador hasta la mitad.

- Las lámparas del lado derecho del visor se iluminan o destellarán.

lo de toma de Imagenes) Lámpara anaranjada Lámpara verde Visor

① Lámparas indicadoras del lado derecho del visor

Estado de la lámpara	Estado de la cámara Significado/Nota
Cuando la lámpara anaranjada está encendida	El enfoque automático está bloqueado.	Presione el botón disparador completamente para tomar la imagen.
Cuando la lámpara verde está destellando rápidamente	• La cámara no puede enfocar el sujeto.• Esto podrá deberse a una de las siguientes causas.	Se puede presionar el botón disparador y tomar una imagen pero el sujeto puede no estar enfocado.

La tarjeta no estará lista en los casos siguientes:
- Cuando no haya una tarjeta insertada en la cámara.
- Cuando la tarjeta no tenga espacio suficiente para almacenar la imagen.
- Cuando una imagen esté siendo almacenada en la tarjeta.
- Cuando el sello de protección contra escritura está fijado a la tarjeta.

Cuando la lámpara anaranjada no esté encendida	El flash no ha sido cargado.	Podrá tomar imágenes presionando el botón disparador completamente.
Cuando la lámpara anaranjada está encendida	El flash está listo y destellará.	Presione el botón disparador completamente para comenzar a tomar imágenes con flash automático.
Cuando la lámpara anaranjada destella lentamente	Se está cargando el flash.	Suelte el dedo del botón disparador, y espere hasta que se apague la lámpara anaranjada.
	El flash es necesario pero está desactivado ( )	Ajuste el flash a Auto o
Cuando las lámparas verde y anaranjada están destellando lentamente	Se ha agotado la energía de las pilas.	Sustituya las pilas usadas por otras nuevas.
Cuando la lámpara anaranjada destella rápidamente	La cámara está escribiendo o leyendo datos en la tarjeta.	No abra la cubierta de la tarjeta ni extraiga las pilas.

② Monitor

Cuando usted activa el monitor presionando el botón del monitor Ⓗ, se muestran en el monitor los visualizadores de información que puede ver a la izquierda.

Núm. de imágenes que pueden tomarse		Muestra el número aproximado de imágenes que puede tomar.
Condición de las pilas	| (Verde)	Las pilas todavía tienen suficiente energía. (La visualización desaparece automáticamente.)
	| (Rojo)	A las pilas ya les quedan poca energía. Sustituya las pilas usadas por otras nuevas. Se pueden tomar imágenes cuando ya queda poca energía en las pilas, pero las pilas podrán agotarse mientras se esté procesando la imagen.
Modo de grabación*1		Muestra la calidad de la siguiente imagen a tomar. El ajuste fijado por defecto es HQ (Calidad Alta), medio entre SQ y SHQ.
Modo de flash	Automático(No hay visualización)	Flash automatico*1El ajuste fijado por defecto en el modo de flash automático.No aparece ningún icono.
		Flash de reducción de ojos rojos*1
		Flash de relleno*2
	[6860]	Escena nocturna*2
	[YA29]	Flash desactivado*2
Modo de accionamiento*2	[X2XY]	Muestra que está activado el modo de toma en orden de imágenes. El ajuste fijado por omisión es el modo de un solo cuadro, que no se visualiza sobre el monitor.
		Muestra que está activado el disparador automático.El ajuste fijado por defecto es sin disparador automático.
Compensación de exposición*2	+1.0	Muestra el valor de compensación de exposición.El ajuste fijado por defecto es sin compensación de exposición.
Modo Macro*2		Muestra que está activado el modo macro.El ajuste fijado por defecto es toma de imágenes normal.
Zoom digital*2		Muestra el modo de zoom digital, con “T” indicando el zoom de telefoto y “W” indicando la toma en gran angular.El ajuste fijado por defecto es sin zoom digital.
Balance del blanco*2	Automático(No hay visualización)	Muestra el uso de la función de control del balance del blanco, que ajusta el tono del color de la imagen.El ajuste fijado por defecto es control automático.
		Cielo claro
		Cielo nublado
		Iluminación incandescente
		Iluminación fluorescente

*1 Cuando cambie el ajuste, éste se vuelve efectivo después de desconectar la cámara.

*2 Cuando cambie el ajuste, vuelve a los ajustes de fábrica cuando se desconecta la cámara.

Selección de la calidad de imagen (Modo de grabación)

Los modos de grabación le permiten tomar imágenes con una calidad más alta (SHQ) o mayor número de imágenes por tarjeta (SQ). El ajuste fijado por defecto para el modo de grabación es HQ.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.
2. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de toma de imágenes.

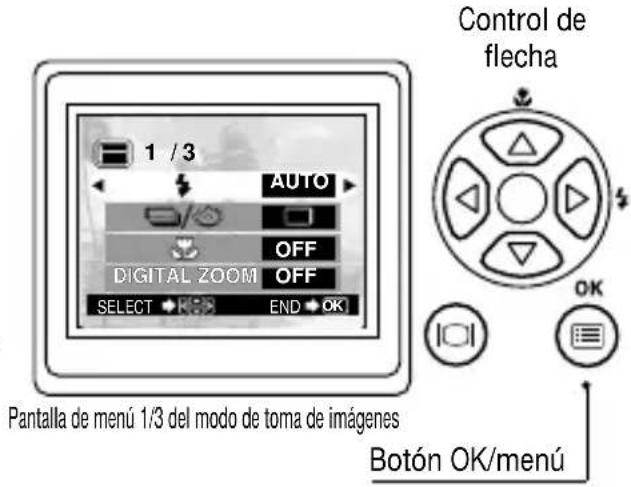

Control de flecha 1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

1. Presione la tecla de control de flecha o para que aparezca el menú 2/3 de modo de toma y selección

2. Cada vez que presione la tecla de control de flecha o ▶ cambiará el modo de grabación en la secuencia siguiente: “SHQ” ←→ “HQ” ←→ “SQ”. Seleccione uno de estos modos.

3. Presione el botón OK/menú.

- Se establecerá al modo de grabación, reaparecerá la pantalla de toma de imágenes y se visualizará el número de imágenes que puede tomar en el modo de grabación actual.

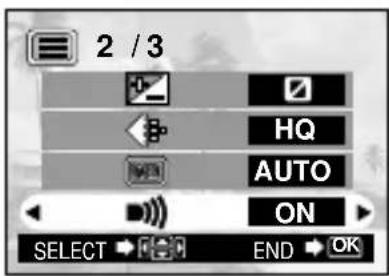

2 /3 HQ AUTO ON SELECT → END → OK

Pantalla de menú 2/3 del modo de toma de imágenes

Utilización de los tres modos de grabación

(Calidad estándar)	Seleccione este modo cuando desee adjuntar la imagen a un mensaje de correo electrónico, ver simplemente la imagen en la pantalla de su PC o desee tomar más imágenes por tarjeta.
(Calidad alta)	Seleccione este modo cuando necesite una calidad de imagen entre SQ y SHQ. Este modo es ideal para cuando necesite imprimir imágenes o verlas en la pantalla del PC. (Este es el modo de grabación fijado por defecto.)
(Calidad súper-alta)	Seleccione este modo cuando desee imprimir la imagen con una calidad alta o un tamaño más grande, o retocarla en su PC.

Empleo del flash

El flash ha sido diseñado para destellar automáticamente cuando se toman imágenes con poca luz o a contraluz muy fuerte. Puede seleccionar uno de los 5 modos de flash de acuerdo a las diferentes situaciones de toma de imágenes.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.

2. Presione el botón OK/menú.

3. El monitor mostrará el menú 1/3 del modo de toma de imágenes.

4. Seleccione presionando la tecla de control de flecha △ o ▽.

5. Cada vez que presione la tecla de control de flecha o cambiará el modo de flash en la secuencia: Flash automático → Flash de reducción de ojos rojos → Flash de relleno → Escena nocturna → Flash desactivado. Seleccione uno de estos modos.

6. Presione el botón OK/menú.

- Se ajusta el modo de flash y reaparece la pantalla de toma de imágenes. Ahora puede tomar imágenes con el modo de flash seleccionado.

Nota.

El menú de ajuste del modo de flash también puede visualizarse presionando simplemente la tecla de control de flecha ▶ (✗) cuando la cubierta del objetivo está abierta. Presione la tecla de control de flecha ▶ (✗) para cambiar el modo de flash a otro. Si no realiza ninguna operación, el menú de ajuste desaparece después de un momento.

Control de flecha 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Pantalla de menú 1/3 del modo de toma de imágenes

Flash de reducción de ojos rojos

HQ 24

AUTO HQ 24

Utilización de los modos del Flash

AUTO	El flash destella automáticamente en condiciones de luz débil o contraluz. Para tomar un sujeto a contraluz, ponga la referencia AF sobre ( ) el sujeto en el visor.	(0225)	Utilice este modo para que el flash destelle con cada imagen.
			Utilice este modo cuando tome imágenes de un sujeto con un fondo nocturno.
	La luz del flash puede hacer que los ojos del sujeto aparezcan rojos en las imágenes. El modo de flash de reducción de ojos rojos reduce este fenómeno.
			Utilice este modo para tomar imágenes en lugares donde se prohíba el uso del flash (tal como museos).

Ampliación del sujeto (Acercamiento con zoom)

El zoom óptico permite hacer tomas con una imagen ampliada en hasta 3X. También hay un zoom digital para ampliar una imagen en hasta 2X. Si utiliza ambas funciones, puede hacer una toma de una imagen con acercamiento en hasta 6X. Para utilizar el zoom digital, es necesario ajustar el zoom digital a "ON" utilizando el menú de ajuste.

Procedimiento de operación

Para utilizar el zoom óptico:

1. Verifique que la cubierta del objetivo está abierta.

2. Deslice la palanca del zoom a (Teleobjetivo) para acercar la imagen con el zoom (hasta 3X) y deslice a (Granangular) para alejar la imagen con el zoom.

Palanca del zoom HQ 24 T HQ 24 W HQ 24

Para utilizar el zoom digital:

1. Verifique que la cubierta del objetivo está abierta.

2. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de toma de imágenes.

Control de flecha 1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

3. Seleccione "DIGITAL ZOOM" presionando la tecla de control de flecha △ o ▼.

4. Seleccione "ON" presionando la tecla de control de flecha o y presione el botón OK/menu.

5. Deslice la palanca del zoom para acercar la imagen con el zoom (hasta 2X o hasta 6X con el zoom óptico) y deslice hacia para alejar la imagen con el zoom.

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Pantalla de menú 1/3 del modo de toma de imágenes

Aparece sólo cuando se utiliza el zoom digital (y no aparece cuando sólo se utiliza el zoom óptico).

La barra del zoom se desliza hacia T cuando se acerca con el zoom y hacia W cuando se aleja con el zoom.

Toma de imagen de un sujeto cercano (Toma macro)

Cuando tome imágenes de un sujeto que se encuentre a una distancia de menos de 0,5 metros, se recomienda usar el modo macro.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.

Control de flecha 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

1. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de toma de imágenes.

1. Seleccione presionando la tecla de control de flecha △ o ▼.

2. Seleccione "ON" presionando la tecla de control de flecha ◀ o ▶.

3. Presione el botón OK/menú.

- El monitor se activará para que pueda componer imágenes de primer plano en el monitor. Se visualizará en el monitor.

Note

también podrá visualizarse presionando la tecla de control de flecha ▲ ( ≡ ) cuando la cubierta del objetivo esté abierta. Presione la tecla de control de flecha ▲ para cambiar el modo macro a ON o a OFF. El menú de ajustes desaparecerá tras unos pocos segundos si no se realiza ninguna operación.

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Pantalla de menú 1/3 del modo de toma de imágenes

Toma macro HQ 24

HQ 24 OFF

Utilización del disparador automático

Puede tomar imágenes utilizando eldisparador automático. Esto es útil para tomar imágenes incluyéndose usted mismo en ellas. Fije la cámara firmemente en un trípode, etc., antes de tomar imágenes con el disparador automático.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.

Control de flecha 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

1. Presione el botón OK/menú.
2. El monitor mostrará el menú 1/3 del modo de toma de imágenes.
3. Seleccione /presionando la tecla de control de flecha ▲ o ▼ .
4. Seleccione presionando la tecla de control de flecha ◀ o ▶.
5. Presione el botón OK/menú.

- Se establecerá el disparador automático y la marca del disparador automático ( ⭕ ) aparecerá en el monitor.

1. Componga la imagen en el monitor o visor, y luego presione el botón disparador.

- La lámpara del disparador automático en el frente de la cámara se iluminará durante 10 segundos y luego destellará durante 2 segundos, después de lo cual se liberará el obturador.

1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT → END → OK

Pantalla de menú 1/3 del modo de toma de imágenes

Marca del disparador automático HQ 24

y luego e de la cámara lará durante 2 ador. OLYMPUS Lámpara del disparador automático

Toma de imágenes secuencialmente (Toma en orden de imágenes)

El modo de toma en orden de imágenes le permite tomar una rápida sucesión de imágenes fijas manteniendo presionado el botón del disparador. Puede elegir la mejor imagen de una serie de imágenes tomadas en secuencia. Cuando haya encontrado la mejor imagen, también podrá borrar el resto de las imágenes.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.
2. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de toma de imágenes.

Control de flecha 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

1. Seleccione /presionando la tecla de control de flecha △ o ▼ .

2. Seleccione presionando la tecla de control de flecha ◀ o ▶ .

3. Presione el botón OK/menú.

- Se seleccionará el modo de toma en orden de imágenes y se visualizará 📄 el monitor.

1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Pantalla de menú 1/3 del modo de toma de imágenes

1. Mantenga presionado el botón disparador.
2. Tomará múltiples imágenes en rápida sucesión en tanto mantenga el botón disparador presionado.
3. Cierre la cubierta del objetivo y ábrala otra vez para reponer el modo de toma de imágenes a una sola imagen.

Modo de toma en orden de imágenes

HQ 24

ADVERTENCIA

No abra la cubierta de la tarjeta ni retire el adaptador de CA, las pilas ni la tarjeta mientras la lámpara anaranjada del lado derecho del visor esté destellando. De lo contrario, pueden destruirse los datos en la tarjeta.

Variación del brillo de la imagen

(Compensación de exposición)

Aunque la exposición de la cámara se ajusta automáticamente, puede variarla para cambiar el brillo de la imagen en la gama de ±2 diafragmas en intervalos de 0,5 diafragmas.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.
2. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de toma de imágenes.

Control de flecha 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

1. Presione la tecla de control de flecha o para visualizar el menú 2/3 del modo de toma de imágenes y seleccione
2. Seleccione un valor + (para una imagen más brillante) o un valor - (para una imagen más oscura), presionando la tecla de control de flecha o.
3. Presione el botón OK/menú.

- La cámara retornará al modo de toma de imágenes y el monitor mostrará el valor de exposición correcto.

1. Presione el botón disparador.

- Las imágenes pueden ser tomadas sucesivamente mientras se mantiene el valor de exposición corregido.

1. Cierre la cubierta del objetivo para desactivar la cámara.

- El valor de exposición se repondrá a ±0 (sin corrección).

El valor de compensación de exposición en el monitor desaparecerá.

2 /3 HQ AUTO ON SELECT → END → OK

Pantalla de menú 2/3 del modo de toma de imágenes

2 / 3 +1 .5 HQ AUTO ON SELECT → ⬤️ END ➕ OK

Pantalla de menú 2/3 del modo de toma de imágenes

Valor de exposición correcto.

Valor de exposición correcto. +1,5 HQ 24

Variación del tono de color de la imagen (Control del balance del blanco)

Esta cámara incorpora un circuito electrónico para ajustar automáticamente el matiz de los colores para que aparezcan naturales (circuito de control del balance del blanco). Si el control del balance del blanco no produce los resultados precisos debido al clima o a la iluminación, puede controlarlo manualmente.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.
2. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de toma de imágenes.

1. Presione la tecla de control de flecha o para visualizar el menú 2/3 del modo de toma de imágenes y luego seleccione WB
2. Seleccione uno de los modos de control del balance del blanco listados en la página siguiente, presionando la tecla de control de flecha o
3. Presione el botón OK/menú.

- La cámara retornará al modo de toma de imágenes y el monitor mostrará el ajuste del balance del blanco.

1. Presione el botón disparador.
2. Las imágenes pueden ser tomadas sucesivamente mientras mantiene el ajuste de balance del blanco seleccionado.
3. Cierre la cubierta del objetivo para desactivar la alimentación de la cámara.
4. El ajuste de control del balance del blanco se repondrá a AUTO.

Ajustes del balance del blanco

AUTO		Este es el ajuste fijado por omisión, que no se visualiza sobre el monitor. El balance del blanco se controla automáticamente para que los colores aparezcan naturales.
	Cielo claro	El balance del blanco se controla para que en exteriores bajo un cielo claro los colores aparezcan naturales.
	Cielo nublado	El balance del blanco se controla de forma que los colores se ven naturales en exteriores, con cielo nublado o a la sombra en un día claro.
	Lámpara incandescente	El balance del blanco se controla para que los colores bajo luz incandescente aparezcan naturales.
	Lámpara fluorescente	El balance del blanco se controla para que bajo una luz fluorescente los colores aparezcan naturales.

Control de flecha 1 / 3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK

Pantalla de menú 1/3 del modo de toma de imágenes

Botón OK/menú

2 / 3 HQ AUTO ON SELECT END OK

Pantalla de menú 2/3 del modo de toma de imágenes

2 / 3 HQ WB ON SELECT END OK

Pantalla de menú 2/3 del modo de toma de imágenes

Ajuste de balance del blanco

HQ 24

Silenciamiento de los tonos de pitido

Los tonos de pitido generados por la cámara pueden resultar molestos cuando se toman imágenes en una boda, en el teatro o cuando se toman imágenes de animales. En estos casos podrá silenciar los tonos de pitido.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está abierta.
2. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de toma de imágenes.

Control de flecha 1 /3 AUTO OFF DIGITAL ZOOM OFF SELECT END OK Pantalla de menú 1/3 del modo de toma de imágenes Botón OK/menú

1. Presione la tecla de control de flecha o para visualizar el menú 2/3 de modo de toma de imágenes y luego seleccione
2. Seleccione "OFF" presionando la tecla de control de flecha ◀ o ▶.
3. Presione el botón OK/menú.

- La cámara retornará al modo de toma de imágenes.

1. Ahora podrá empezar a tomar imágenes.

- Las imágenes podrán ser tomadas con los tonos de zumbido silenciados.

2 /3 HQ AUTO ON SELECT END OK

Pantalla de menú 2/3 del modo de toma de imágenes

2 / 3 HQ AUTO OFF SELECT END OK

Pantalla de menú 2/3 del modo de toma de imágenes

ISUALIZACIÓN Y BORRANDO DE IMÁGENES INMEDIATAMENTE DESPUÉS DE TOMARLAS

■Visualización de imágenes

Procedimiento de operación

1. Verifique que la tarjeta está instalada y que el cilindro del objetivo está cerrado.

2. Mantenga presionado el botón del monitor durante un momento.

3. La cámara se encenderá y entrará en el modo de reproducción. Después de un momento, aparecerá en el monitor la última imagen que haya tomado.

4. La información del monitor se visualiza tal como se muestra sobre la parte izquierda.

5. Después de un momento, desaparecerán todos los datos visualizados excepto los indicadores del número de fotograma y de la energía restante en las pilas.

6. Presione de nuevo el botón del monitor para desactivar el monitor y apagar la cámara.

- Para entrar en el modo de toma de imágenes inmediatamente después de la reproducción:

1. Abra la cubierta del objetivo.

- El monitor se desactivará y se establecerá el modo de toma de imágenes. Ahora podrá tomar imágenes.

Monitor Botón del monitor

Modo de grabación Indicador de protección Indicador de impresión Energía restante en las pilas 101.12.23 23:45 100-0002 2 4 Número de fotograma Núm. de archivo Fecha/hora

Información del monitor

OLYMPUS Cubierta del objetivo

Operaciones de reproducción de imágenes

HQ 12:1 2:5 3 2:5 8:5 12:2-22:23 4 Botón del monitor

Teclas de control de flecha para operación de fotogramas

Avance de fotograma Visualiza- ción partida

: Deslice la palanca del zoom para usar el zoom y visualizar el índice

Procedimiento de operación

1. Verifique que la cubierta del objetivo está cerrada se visualiza la última imagen que haya tomado manteniendo presionado el botón del monitor durante un momento.

a. Para ver una imagen: Seleccione la imagen a ver utilizando la tecla de control de flecha ◀ o ▶.
b. Para utilizar un zoom en una imagen: Deslice la palanca del zoom hacia para ampliar el centro de la imagen visualizada a doble del tamaño.

Deslice la palanca del zoom hacia cuando se visualiza una imagen del doble de tamaño para recuperar el tamaño de imagen original.

HQ 19.1 2 1 2.2 3 2 3:4 3 4 5 7 8:0-2 1 2 3 5 HQ 19.1 2 1 2.2 3 2 3:4 3 4 5 7 8:0-2 1 2 3 6

: Presiónela para seleccionar la imagen un fotograma antes o después del fotograma actual.

C. Para visualizar el índice de imágenes: Deslice la palanca del zoom hacia para visualizar 4 imágenes incluyendo la imagen actual. (Se resalta la imagen actual en un marco verde.) Deslice la palanca del zoom hacia nuevamente para visualizar 9 imágenes. (Se resalta la imagen actual en un marco verde.) Deslice la palanca del zoom hacia cuando aparecen 9 imágenes para cambiar el número de imágenes visualizadas simultáneamente a 4. Deslice hacia nuevamente para cambiar a una visualización de una imagen.

Presione la tecla de control de flecha cuando se visualizan 4 (o 9) imágenes para avanzar la imagen seleccionada (con el marco verde) a la siguiente imagen. Cuando se selecciona la última imagen visualizada en el índice, presione la tecla de control de flecha para traer el siguiente índice.

De la misma forma, presione la tecla de control de flecha para mover el marco verde a la imagen anterior. Presione la tecla de control de flecha cuando está seleccionada la primera imagen en el índice vuelve al índice anterior.

1 2 3 4 4 5 6 7

Cuando presiona la tecla de control de flecha ▲ o ▼ se visualizan las 4 (o 9) imágenes antes o después. (Cuando está en el modo de visualización de una sola imagen, cada vez que presiona la tecla de control de flecha ▲ o ▼ se mueve 10 imágenes antes o después.)

Para ampliar parte de una imagen

Se puede ampliar una parte de la imagen con el funcionamiento del zoom en la página anterior junto con las teclas de control de flecha.

1. Deslice la palanca del zoom a para ampliar el área central de la imagen en 2X.

- , y se visualizan en la parte superior, inferior, izquierda y derecha de la pantalla respectivamente.

1. Mueva el cursor de cruz hasta la parte deseada de la imagen usando las teclas de control de flecha.

1. Deslice la palanca del zoom a para restablecer el tamaño de visualización original.

Borrado de imágenes (Borrado de un fotograma)

Puede aumentar el número que puede almacenar en la tarjeta borrando las imágenes que no necesite.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está cerrada y que la cámara está puesta en el modo de reproducción manteniendo presionado el botón del monitor durante un momento.

Bontrol de flecha Botón del monitor Botón OK/menú

1. Visualice la imagen a borrar presionando la tecla de control de flecha o! . ▶

(El fotograma también podrá seleccionarse aun cuando esté seleccionado el modo de visualización de 4 imágenes o 9 imágenes.)

1 / 3 NO OFF NO NO SELECT → SET → OK

Pantalla de menú 1/3 del modo de reproducción

1. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de reproducción.

1. Seleccione presionando la tecla de control de flecha ▲ o ▼ .

2. Seleccione "YES" presionado la tecla de control de flecha ◀ o ▶.

3. Presione el botón OK/menú.

- La imagen seleccionada se habrá borrado. La lámpara anaranjada del lado derecho del visor destellará durante el borrado.

1 / 3 YES OFF NO NO SELECT → SET → OK

Pantalla de menú 1/3 del modo de reproducción

Para cancelar el borrado de un solo fotograma: En el paso 5, seleccione "NO" y presione el botón OK/menú.

Borrado de todas las imágenes (Borrado de todos los fotogramas)

La operación siguiente borra todos los datos de imágenes almacenados en la tarjeta.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está cerrada y que la cámara está puesta en el modo de reproducción manteniendo presionado el botón del monitor durante un momento.

2. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de reproducción.

1. Seleccione / / presionando la tecla de control de flecha △ o ▼.

- El monitor muestra "YES".

1. Presione el botón OK/menú.

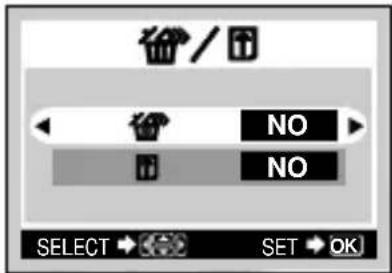

- Se visualiza la pantalla de ajuste de tarjeta.

1. Seleccione presionando la tecla de control de flecha

1. Seleccione "YES" presionando la tecla de control de flecha ◀ o ▶.

2. Presione el botón OK/menú.

- Se borrarán todos los datos de imágenes almacenados en la tarjeta.

Para cancelar el borrado de todos los fotogramas: En el paso 6, seleccione "NO" y presione el botón OK/menú.

1 /3 NO OFF YES NO SELECT → SET → OK

Pantalla de menú 1/3 del modo de reproducción

1 / 3 NO OFF YES NO SELECT SET OK

Pantalla de menú 1/3 del modo de reproducción

■Visualización de múltiples imágenes automáticamente en orden (Muestra de diapositivas)

Las imágenes en la tarjeta pueden verse automáticamente en el monitor en el orden almacenado. Esta función es práctica para propósitos de presentación en una reunión, etc. porque las imágenes pueden visualizarse en una pantalla de televisión grande, así también como para verificar todas las imágenes almacenadas en la tarjeta.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está cerrada y que la cámara está puesta en el modo de reproducción manteniendo presionado el botón del monitor durante un momento.

Control de flecha 1 / 3 NO OFF NO NO SELECT SET OK Pantalla de menú 1/3 del modo de reproducción Botón del monitor Botón OK/menú

1. Presione el botón OK/menú.

- El monitor mostrará el menú 1/3 del modo de reproducción.

1. Seleccione presionando la tecla de control de flecha ▲ o ▼ y luego seleccione "YES" presionando la tecla de control de flecha ◀ o ▶.

1 / 3 NO OFF NO NO SELECT → ⬆️ SET → OK

Pantalla de menú 1/3 del modo de reproducción

1. Presione el botón OK/menú.

- La muestra de diapositivas se iniciará visualizando cada fotograma durante 3 segundos.

Para cancelar la muestra de diapositivas:

1. Presione dos veces el botón OK/menú.

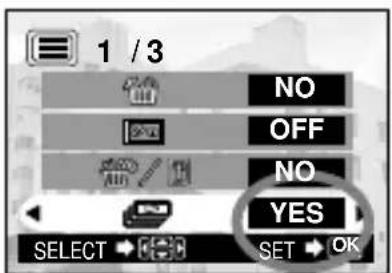

1 /3 NO OFF NO YES SELECT → ⬆️ SET → OK

Pantalla de menú 1/3 del modo de reproducción

Prevención de borrado accidental (Protección)

Se recomienda proteger las imágenes importantes para evitar el borrado accidental de las mismas. Cuando una imagen se encuentra protegida, no puede ser borrada a menos que se le haya dado formato a la tarjeta.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está cerrada y que la cámara está puesta en el modo de reproducción manteniendo presionado el botón del monitor durante un momento.

2. Seleccione la imagen que quiera proteger presionando la tecla de control de flecha 🔒. ▶

(El fotograma también podrá seleccionarse aun cuando esté seleccionado el modo de visualización de 4 imágenes o 9 imágenes.)

1. Presione el botón OK/menú.

- El monitor mostrará el menú del modo de reproducción.

1. Seleccione presionando la tecla de control de flecha △ o ▼.

2. Seleccione "ON" presionando la tecla de control de flecha ◀ o ▶.

3. Presione el botón OK/menú.

- La imagen seleccionada estará protegida (imagen bloqueada) y el indicador de protección (ase visualizará en la parte superior derecha de la imagen. Desaparece la indicador de protección (después de un tiempo.

Desprotección de una imagen:

1. Presione el botón GK/menu para seleccionar . Seleccione "OFF" presionando la tecla de control de flecha o.

2. Presione el botón OK/menú.

- El indicador de protección ( O_n ) desaparece.

Control de flecha 1 / 3 NO OFF NO NO SELECT SET OK Pantalla de menú 1/3 del modo de reproducción Botón del monitor Botón OK/menú

1 / 3 NO OFF NO NO SELECT → SET → OK

Pantalla de menú 1/3 del modo de reproducción

1 / 3 NO ON NO NO SELECT → SET → OK

Pantalla de menú 1/3 del modo de reproducción

Indicador de protección HQ 1 .1 2 .2 3 2 3 4 5 2 4

Ajuste del brillo del monitor

Usted puede ajustar el brillo del monitor para que le resulte más fácil de ver cuando tome imágenes a la luz del día o en la oscuridad, así como también cuando vea las imágenes en el monitor.

Procedimiento de operación

1. Verifique que la cubierta del objetivo está cerrada y que la cámara está puesta en el modo de reproducción manteniendo presionado el botón del monitor durante un momento.

Control de flecha 1 / 3 NO OFF NO NO SELECT SET OK Pantalla de menú 1/3 del modo de reproducción Botón del monitor Botón OK/menú

1. Presione el botón OK/menú.
2. El monitor mostrará el menú 1/3 del modo de reproducción.
3. Presione la tecla de control de flecha o para que aparezca el menú 3/3 y seleccione
4. Ajuste el brillo deseado presionando la tecla de control de flecha (+/para aclarar) o (/-para oscurecer).
5. Presione el botón OK/menú.

- Todas las imágenes serán visualizadas con el brillo ajustado.

3 / 3 '01.12.23 23:45 SELECT → END → OK

Pantalla de menú 3/3 del modo de reproducción

Si se visualiza un mensaje de alarma

Advertencia: Visualización en el monitorAusencia de tarjeta	Significado del error TratamientoLa tarjeta no está insertada o no es reconocida.	Inserte una tarjeta, o si ya está insertada, retírela e insertela de nuevo en el sentido correcto.
Tarjeta llena	No pueden tomarse más imágenes debido a que el número de tomas ha llegado a cero.	Sustituya la tarjeta o borre las imágenes que ya no necesite.
Protegida contra la escritura	La tarjeta está protegida contra escritura.	Si desea almacenar imágenes en la tarjeta, retire el sello de protección contra la escritura. (Consulte las instrucciones de la tarjeta SmartMedia.)
Error de tarjeta	La toma, reproducción y borrado de imágenes no es posible.	Limpie el conector de la tarjeta con un papel de limpieza y dé formato a la tarjeta nuevamente. Una tarjeta que no acepte formato no podrá utilizarse.
Error de reproducción	La imagen no puede verse.	El archivo de imagen en uso no es compatible con la cámara. No puede utilizar imágenes de una tarjeta tomada con la cámara de otro fabricante ni los datos de imagen grabados en un PC.
No hay imagen	La reproducción no es posible.	Está intentando reproducir una tarjeta en la que no hay imágenes grabadas.
Cubierta de tarjeta abierta	La cámara no funciona adecuadamente.	Cierre la cubierta de la tarjeta hasta escuchar un chasquido.

Para sacarle el máximo partido a su cámara digital

Una variedad de accesorios opcionales permite ver y disfrutar de las imágenes tomadas con la cámara de muchas formas diferentes. En algunos casos, necesitará un ordenador personal para sacar el mayor partido a estas funciones.

(Utilice una impresora dedicada.)

(Ileve la tarjeta SmartMedia).

Nota: Algunos estudios fotográficos y laboratorios no trabajan con imágenes tomadas con cámaras digitales

(Este puede ser leído en una unidad de disquete.)

(Este puede ser leído en una ranura de tarjeta PC.)

(Este puede usarse conectándolo al puerto USB de la cámara.)

Viendo imágenes sobre una pantalla de TV

Cuando la cámara se conecta a un televisor usando el cable de vídeo provisto, las imágenes pueden ser vistas sobre una pantalla grande.

Impresión sin una PC

Las imágenes pueden ser impresas directamente desde la tarjeta con una impresora compatible con DPOF, o en un laboratorio fotográfico. Especificando el número de impresiones deseadas para cada una de las imágenes almacenadas en la tarjeta, puede imprimir el número de copias deseadas de cada imagen (impresión de un solo cuadro e impresión de todos los cuadros).

Viendo y procesando las imágenes en una PC

Existen varias maneras de disfrutar viendo las imágenes que han sido descargadas a una PC, mediante el cable USB provisto u otros medios.

• Impresión en una impresora
• Almacenamiento y procesamiento de imágenes
• Envío de imágenes por correo electrónico

Requerimientos de sistema (Cable USB):

• Windows 2000 Profesional/Me

• Windows 98/98 Segundo edición

- Mac OS 9.0 a 9.1

Nota: Para los detalles sobre la conexión de equipos, reserva de impresión, descarga a una PC, refiérase al manual de referencia en el CD-ROM provisto.

Utilización del tomacorriente de CA

Cuando utilice el adaptador de CA, la cámara funciona con el tomacorriente de CA para que pueda utilizar la cámara sin preocuparse por la duración de la pila.

Especificaciones

Tipo : Cámara digital (tipo grabación/reproducción)

Sistema de grabación : Grabación digital, JPEG (cumple con DCF)/compatible con DPOF

Medio de grabación : SmartMedia de 4 MB, 8 MB, 16 MB, 32 MB, 64 MB y 128 MB de 3 V (3,3 V)

Número de fotogramas : Aprox. 8 (modo SHQ, tarjeta de 8 MB)

almacenables Aprox. 24 (modo HQ, tarjeta de 8 MB)

Aprox. 82 (modo SQ, tarjeta de 8 MB)

Borrado : Borrado de un solo fotograma, borrado de todos los fotogramas.

Dispositivo de captación : Dispositivo de captación de imagen de estado sólido CCD de imagen de 1/3,2 pulgadas, 1,31 millones de píxeles (total)

Número de píxeles : 1280 x 960 píxeles (modos SHQ y HQ)

de grabación 640 x 480 píxeles (modo SQ)

Control del balance : TTL completamente automático, preajustes (cielo claro, cielo nublado, lámpara incandescente y lámpara fluorescente) del blanco

Objetivo : Objetivo Olympus, 5 mm a 15 mm, f2,4(W)/4,3(T),

8 elementos en 7 grupos (equivalente a un objetivo de 38 mm a 114 mm en una cámara de 35 mm).

Sistema fotométrico : Medición ESP digital usando un dispositivo de captación de imagen

Sistema de control de exposición : Exposición automática programada

Ajustes de apertura* : f2,4/f5, f4,3/f9

Velocidad del obturador* : 1/2 a 1/1000 de segundo

(en combinación con el obturador mecánico)

*No se dispone de ajuste manual

Toma en orden : 2 fotogramas/seg., Máx. 4 fotogramas

Distancia para toma de imagen : 0,5 m a ∞ (modo normal), 0,2 m a 0,5 m (modo macro)

Visor : Óptico, visor de imagen real (con referencia AF) y monitor LCD.

Monitor : Monitor LCD a color tipo TFT de 1,5 pulgadas

Visualización en la pantalla: Fecha/hora, número de fotograma, protección, modo de grabación, energía restante en las pilas, número de archivo, reserva para imprimir, menús, etc.

Tiempo de recarga de flash: Aprox. 10 seg. o menos (a temperatura normal, pilas nuevas) Gama de alcance de flash : Aprox. 0,2 m a 3,5 m (Gran angular)

Modos del flash : Flash automático (activación automática del flash en condición de poca luz y a contraluz), flash de reducción de ojos rojos, flash de relleno, escena nocturna y flash desactivado

Enfoque automático : Enfoque automático con sistema TTL, gama de enfoque/detección de contraste desde 0,2 m a ∞

Disparador automático : Tiempo de operación de aprox. 12 segundos

Conectores externos : Conector DC-IN, conector (USB) de entrada/salida de datos, toma de salida de vídeo (La señal de video es compatible con NTSC o PAL según la norma de video de la región en el área de distribución al que va dirigido.)

Fecha/hora : Grabación simultánea en datos de imágenes

Calendario automático : Corrección automática en el periodo de 2001 a 2031

Fuente de alimentación : Respalado por un capacitor incorporado. (Los datos de fecha y hora del calendario se perderán si se retiran las pilas durante más de 30 minutos.)

Función de tarjeta : Reserva DPOF para imprimir

Ambiente de operación

Temperatura : 0 a 40°C (funcionando)/ -20 a 60°C (almacenada)

Humedad : 30% a 90% (funcionando)/ 10% a 90% (almacenada)

Fuente de alimentación : Un paquete de pilas de litio CR-V3, dos baterías NiMH o NiCd o dos pilas alcalinas AA (R6) ^* o el adaptador de CA opcional. No se pueden usar las pilas de zinc-carbón (manganeso) ni pilas de litio AA (R6) de venta comercial.

*Las pilas alcalinas tienen muchas variaciones en sus prestaciones y se deterioran especialmente a bajas temperaturas. Se recomienda utilizar paquetes de pilas de litio o baterías NiMH.

Dimensiones : 112 (An) x 62 (Al) x 35 (Pr) mm (excluyendo las partes salientes)

Peso : Aprox. 185 g (excluyendo las pilas y la tarjeta)

El diseño y las especificaciones están sujetos a cambios sin previo aviso ni obligación por parte del fabricante.

MEMO
