BEDIENUNGSANLEITUNG 60.4524.01 TFA

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschie- den haben. Bevor Sie mit dem Gerät arbeiten

Lesen Sie sich bitte die Bedie- nungsanleitung genau durch. Die Bedienungsanleitung liegt dem Gerät bei oder zum Down- load unter www.tfa-dostmann.de/ser- vice/downloads/anleitungen

Verwenden Sie das Gerät nicht anders, als in der Anleitung dar- gestellt wird.

Durch die Beachtung der Bedie- nungsanleitung vermeiden Sie auch Beschädigungen des Gerä- tes und die Gefährdung Ihrer ge- setzlichen Mängelrechte durch Fehlgebrauch.

Beachten Sie besonders die Sicherheitshinweise!

Bewahren Sie die Bedienungs- anleitung gut auf!

Instrucciones de uso TFA_No. 60.4524_Anleitung 30.09.2022 13:10 Uhr Seite 254

• Das Display zeigt Ihnen die aktuelle Mondphase an:

2. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Besonders großes und übersichtliches Display

• Mit vollständigem Datum und ausgeschriebenem Wochentag auf Deutsch (8 Sprachen)

• Funkuhr mit höchster Genauigkeit

• Manuelle Zeiteinstellung und Zeitzonen-Korrektur möglich

• Sonnenauf- und -untergangszeit

• Weckalarm mit Schlummerfunktion

• Ideal für zuhause, das Büro, das Wartezimmer, den Eingangs- oder Empfangsbereich und als Geschenk

• Zum Aufstellen oder an die Wand hängen

3. Sicherheitshinweise

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet.

• Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird. WARNUNG

• Halten Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern.

• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen und zum Tode führen. Wenn Sie vermu- ten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden.

• Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.

• Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden.

• Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umge- hend die betroffenen Stellen mit Wasser und suchen Sie einen Arzt auf. Funkuhr mit Sonnenauf- und untergang

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Das Gerät ist nur für den Betrieb in Innenräumen geeignet. Vor Feuchtigkeit schützen!

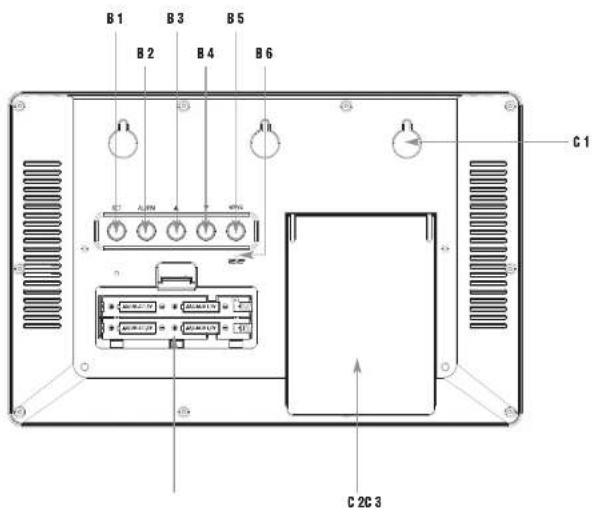

A: LCD-Anzeige (Fig. 1): A 1: Uhrzeit A 2: Alarmsymbol A 3: DCF-Empfangssymbol A 4: Sommerzeit-Symbol A 5: Snooze-Symbol A 6: Batteriesymbol A 7: Mondphase A 8: Uhrzeit für Sonnenuntergang A 9: Wochentag A 10: Datum A 11: Städte-Code A 12: Uhrzeit für Sonnenaufgang B: Tasten (Fig. 2): B 1: SET Taste B 2: ALARM Taste B 3: UP Taste B 4: DOWN Taste B 5: WAVE Taste B 6: RESET Knopf C: Gehäuse (Fig. 2): C 1: Wandaufhängung C 2: Ständer (ausklappbar) C 3: Batteriefach

5.1 Batterien einlegen

• Entfernen Sie die Schutzfolie vom Display.

• Öffnen Sie das Batteriefach und legen Sie vier neue Batterien 1,5 V AA polrichtig ein.

• Ein Signalton ertönt und alle LCD-Segmente werden kurz angezeigt. Schließen Sie den Batteriedeckel wieder.

5.2 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangssymbol blinkt. Wenn der Zeitcode nach einigen Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangssymbol ständig im Display angezeigt. Während der Sommerzeit erscheint DST auf dem Display. TFA_No. 60.4524_Anleitung 30.09.2022 13:10 Uhr Seite 51110 Funkuhr mit Sonnenauf- und untergang

• Ist kein Funkempfang erfolgt, können Sie die Initialisierung auch manuell starten. Halten Sie die WAVE Taste für drei Sekunden gedrückt.

• Das DCF-Empfangssymbol blinkt.

• Unterbrechen Sie den Empfangsversuch, indem Sie die WAVE Taste noch einmal für drei Sekunden gedrückt halten. Das DCF-Empfangssymbol verschwindet.

• Der DCF-Signalempfang findet täglich um 1:00, 2:00, 3:00, 4:00 und 5:00 Uhr morgens statt.

• Es gibt drei verschiedene Empfangszustände: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich verschwindet – kein Empfang

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden.

5.3 Hinweis: Empfang der Funkzeit

• Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsi- gnal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch.

• Vermeiden Sie die Nähe von Störquellen wie Computerbildschirmen, Fernsehgeräten oder massiven Metallgegenständen. In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren.

• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten.

6.1 Manuelle Einstellungen

• Halten Sie die SET Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

• Der erste einstellbare Wert blinkt im Display.

• Machen Sie mit der UP oder DOWN Taste die gewünschte Einstellung.

• Durch Drücken der SET Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.

• Die Reihenfolge ist wie folgt: – DCF Empfang on/off (Voreinstellung: RCC ON) – Zeitzone -12/+12 (Voreinstellung: (ZONE 00) – Sprachauswahl für den Wochentag (Voreinstellung: GERMAN) – Standortwahl Land (Voreinstellung: GER) – Standortwahl Stadt (Voreinstellung: BER) Funkuhr mit Sonnenauf- und untergang

– Jahr, Monat, Tag – Stunden, Minuten

• Halten Sie die UP oder DOWN Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf. Das Gerät ver- lässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.

• Standardgemäß ist der DCF-Empfang aktiviert (RCC ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manuelle Einstellung erforderlich.

• Bei deaktiviertem Empfang (RCC OFF) müssen Sie Uhrzeit und Datum manuell einstellen. Es erscheint keine Zeitzone.

• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

6.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später).

6.1.3 Spracheinstellung für den Wochentag

• Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag vornehmen: Deutsch (GERMAN), Französisch (FRENCH), Spanisch (SPANISH), Italienisch (ITALIAN), Dänisch (DANISH), Niederländisch (DUTCH), Schwedisch (SWE- DISH), Englisch (ENGLISH).

6.1.4 DCF Standortwahl

• Nach der Eingabe des Codes von Land und Stadt Ihres Standortes im Einstellungsmodus werden die Auf- und Untergangs- zeit für die Sonne und die Mondphase (Fig. 3) für das heutige Datum automatisch berechnet.

• Eine Tabelle für die Standortwahl finden Sie am Ende der Anleitung. Es kann unter 158 europäischen Städten ausgewählt werden.

7. Einstellung des Weckalarms

• Drücken Sie die ALARM Taste im Normalmodus, um in den Alarmmodus zu gelangen. AL und die zuletzt eingestellte Weck- zeit werden auf dem Display angezeigt.

• Halten Sie die ALARM Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

• Die Stundenanzeige blinkt.

• Stellen Sie mit der UP oder DOWN Taste die Stunden ein.

• Bestätigen Sie die Eingabe mit der ALARM Taste und stellen Sie auf gleiche Weise die Minuten ein.

• Drücken Sie die ALARM Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.

• Der Alarm ist aktiviert und das Alarmsymbol erscheint auf dem Display. TFA_No. 60.4524_Anleitung 30.09.2022 13:10 Uhr Seite 61312 Funkuhr mit Sonnenauf- und untergang

• Zum Deaktivieren/Aktivieren des Alarms drücken Sie die UP Taste im Alarmmodus.

• Das Alarmsymbol verschwindet/erscheint auf dem Display.

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist. Das Alarmsymbol blinkt.

• Drücken Sie auf eine beliebige Taste (außer SET) und der Alarm wird beendet.

• Drücken Sie auf die SET Taste, um die Snooze-Funktion zu aktivieren.

• Der Alarm wird für die Dauer von ca. 5 Minuten unterbrochen.

• Das Snooze Symbol blinkt.

• Drücken Sie auf eine beliebige Taste, um die Snooze-Funktion zu beenden.

• Sobald das Batteriesymbol im Display erscheint, wechseln Sie bitte die Batterien.

9. Fehlerbeseitigung

Problem Lösungen Keine Anzeige ➜ Batterien polrichtig einlegen ➜ Batterien wechseln Kein DCF Funkempfang ➜ DCF-Empfang im Einstellmodus aktivieren (RCC ON) ➜ Initialisierung manuell starten ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für das Gerät wählen ➜ Uhrzeit manuell einstellen Unkorrekte Anzeige ➜ RESET Knopf drücken ➜ Batterien wechseln Unkorrekte Anzeige ➜ Standort im Einstellmodus einstellen Sonnenauf-/Untergang und Mondphase Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Pro- dukt gekauft haben.

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme. Funkuhr mit Sonnenauf- und untergang

Entsorgung des Elektrogeräts Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umwelt- gerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgerä- ten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften! Entsorgung der Batterien Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemäßer Entsor- gung der Umwelt und der Gesundheit Schaden zufügen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstel- len gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

11. Technische Daten

Spannungsversorgung Batterien 4 x 1,5 V AA (nicht inklusive) Gehäusemaße 360 x 235 x 28 (84) mm Gewicht 869 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.4524 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland 09/22 TFA_No. 60.4524_Anleitung 30.09.2022 13:10 Uhr Seite 71514 Radio-controlled clock with sunrise and sunset
