Funkuhr mit Außentemperatur und Raumklima

• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Die Basisstation ist nur für den Betrieb in Innenräumen geeignet. Vor Feuchtigkeit schützen!

• Der Sender ist spritzwassergeschützt, aber nicht wasserdicht.

Funkuhr (Basisstation) A: LCD-Anzeige: a) Uhrzeit im Großformat / Außentemperatur im Kleinformat (Fig. 1): A 1: Uhrzeit mit Sekunden A 2: Snooze-Symbol A 3: Alarmsymbol A 4: DST Sommerzeit-Symbol A 5: DCF-Empfangssymbol A 6: Batteriesymbol für Basisstation A 7: Innenluftfeuchtigkeit A 8: Batteriesymbol für Sender A 9: Empfangssymbol für Sender A 10: Außentemperatur A 11: Datum A 12: Wochentag A 13: Kanalnummer und Symbol für Kanalwechsel A 14: Innentemperatur b) Außentemperatur im Großformat / Uhrzeit im Kleinformat (Fig. 2): A 15: Außentemperatur A 16: Empfangssymbol für Sender A 17: Batteriesymbol für Sender A 18: Symbol für Kanalwechsel A 19: Kanalnummer A 20: Innenluftfeuchtigkeit A 21: DST Sommerzeit-Symbol A 22: Batteriesymbol für Basisstation A 23: DCF-Empfangssymbol A 24: Uhrzeit mit Sekunden A 25: Datum A 26: Wochentag A 27: Alarmsymbol und Snooze-Symbol A 28: Innentemperatur B: Tasten (Fig. 3): B 1: SET Taste B 2: ALARM Taste B 3: ▲/SHIFT Taste B 4: ▼/RCC Taste B 5: CHANNEL Taste B 6: RESET Knopf

• Außensender (30.3248.02)

2. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Funkuhr mit höchster Genauigkeit

• Außentemperatur über kabellosen Funksender (433 MHz) mit Reichweite bis 100 m (Freifeld)

• Erweiterbar auf bis zu 3 Sender, auch zur Temperaturkontrolle von entfernten Räumen, z.B. Kinderzimmer, Weinkeller, etc.

• Innentemperatur und Luftfeuchtigkeit

• Weckalarm mit Schlummerfunktion

• Wochentag in 8 Sprachen und Datum

• Wahlweise Uhrzeit oder Außentemperatur im Großformat

• Manuelle Einstellmöglichkeit und Zeitzone

• Ideal für zuhause, das Büro, das Wartezimmer, den Eingangs- oder Empfangsbereich und als Geschenk

• Zum Aufstellen oder an die Wand hängen

3. Sicherheitshinweise

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. WARNUNG

• Halten Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern.

• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, auseinandernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batte- rien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Sollte eine Bat- terie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umgehend die betroffe- nen Stellen mit Wasser und suchen Sie einen Arzt auf. TFA_No. 60.4523_Anleitung 28.02.2022 14:29 Uhr Seite 61312 Funkuhr mit Außentemperatur und Raumklima

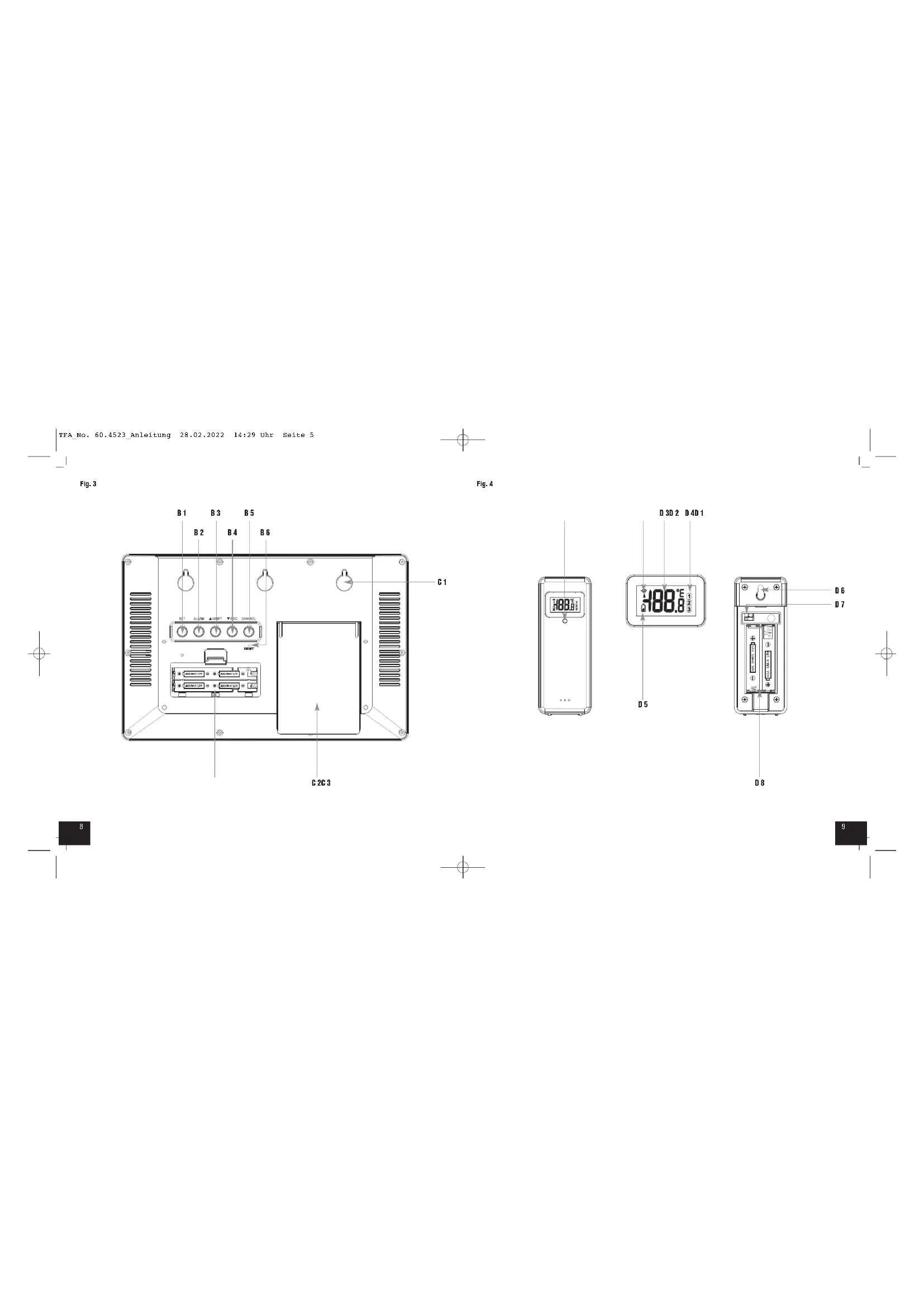

C: Gehäuse (Fig. 3): C 1: Wandaufhängung C 2: Ständer (ausklappbar) C 3: Batteriefach D: Außensender (Fig. 4): D 1: Übertragungsanzeige LED D 2: Empfangssymbol D 3: Anzeige der Außentemperatur D 4: Kanalnummer D 5: Batteriesymbol für Sender D 6: Wandaufhängung D 7: Schiebeschalter Kanal 1,2,3 D 8: Batteriefach

5.1 Batterien einlegen

• Entfernen Sie die Schutzfolie vom Display.

• Öffnen Sie das Batteriefach der Basisstation und legen Sie vier neue Batterien 1,5 V AA polrichtig ein.

• Ein Signalton ertönt und alle LCD-Segmente werden kurz angezeigt. Schließen Sie den Batteriedeckel wieder.

• Öffnen Sie das Batteriefach des Außensenders und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein. Der Schiebe- schalter ist auf Kanal 1 eingestellt.

• Das Kontrolllicht leuchtet kurz auf. Die Außentemperatur wird angezeigt. Schließen Sie den Batteriedeckel wieder.

5.2 Empfang der Außenwerte

• Die Basisstation versucht nun, die Außentemperatur zu empfangen und das Empfangssymbol blinkt.

• Wird die Außentemperatur nicht empfangen, erscheint „- -. -” auf dem Display der Basisstation. Prüfen Sie die Batterien und starten Sie einen weiteren Versuch.

• Sie können die Sendersuche zu einem späteren Zeitpunkt auch manuell starten (z.B. bei Verlust des Sendersignals oder Batteriewechsel). Halten Sie die CHANNEL Taste auf der Basisstation für drei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht und „- -. -” erscheint auf dem Display.

5.3 Empfang der Funkzeit

• Die Uhr versucht nun, das Funksignal zu empfangen und das DCF-Empfangssymbol blinkt. Wenn der Zeitcode nach einigen Minuten empfangen wurde, werden die funkgesteuerte Zeit und das DCF-Empfangssymbol ständig im Display angezeigt. Während der Sommerzeit erscheint DST auf dem Display.

• Ist kein Funkempfang erfolgt, können Sie die Initialisierung auch manuell starten. Halten Sie die ▼/RCC Taste für drei Sekunden gedrückt.

• Das DCF-Empfangssymbol blinkt.

• Unterbrechen Sie den Empfangsversuch, indem Sie die ▼/RCC Taste noch einmal drücken. Das DCF-Empfangssymbol ver- schwindet.

• Der DCF-Signalempfang findet täglich um 1:00, 2:00, 3:00, 4:00 und 5:00 Uhr morgens statt. Funkuhr mit Außentemperatur und Raumklima

• Es gibt drei verschiedene Empfangszustände: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich verschwindet – kein Empfang

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden.

5.4 Hinweis: Empfang der Funkzeit

• Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Fre- quenzsignal mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch.

• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren.

6.1 Manuelle Einstellungen

• Halten Sie die SET Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

• Der erste einstellbare Wert blinkt im Display.

• Machen Sie mit der ▲/SHIFT oder ▼/RCC Taste die gewünschte Einstellung.

• Durch Drücken der SET Taste bestätigen Sie die Einstellung und gelangen zum nächsten Wert.

• Die Reihenfolge ist wie folgt: – Zeitzone -12/+12 (Voreinstellung: 00) – Sprachauswahl für den Wochentag (Voreinstellung: GER) – Jahr, Monat, Tag – Stunden, Minuten – DCF Empfang on/off (Voreinstellung: ON)

• Halten Sie die ▲/SHIFT oder ▼/RCC Taste im jeweiligen Einstellmodus gedrückt, gelangen Sie in den Schnelllauf. Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 15 Sekunden keine Taste gedrückt wird.

6.1.1 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie die Zeitzonenkorrektur vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF Signal empfangen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. +1=eine Stunde später). TFA_No. 60.4523_Anleitung 28.02.2022 14:29 Uhr Seite 71514 Funkuhr mit Außentemperatur und Raumklima

6.1.2 Spracheinstellung für den Wochentag

• Im Einstellungsmodus können Sie die Sprachauswahl für den Wochentag vornehmen: Deutsch (GER), Französisch (FRE), Spanisch (SPA), Italienisch (ITA), Dänisch (DAN), Niederländisch (DUT), Schwedisch (SWE), Englisch (ENG).

• Standardgemäß ist der DCF-Empfang aktiviert (ON) und nach erfolgreichem Empfang des DCF-Funksignals ist keine manu- elle Einstellung erforderlich.

• Bei deaktiviertem Empfang (OFF) müssen Sie Uhrzeit und Datum manuell einstellen.

• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

7. Umstellung des Displays

• Halten Sie die ▲/SHIFT Taste im Normalmodus gedrückt, können Sie zwischen der Anzeige der Außentemperatur oder der Uhrzeit in Großformat auswählen.

8. Einstellung des Weckalarms

• Drücken Sie die ALARM Taste im Normalmodus, um in den Alarmmodus zu gelangen. AL und die zuletzt eingestellte Weck- zeit werden kurz auf dem Display angezeigt.

• Halten Sie die ALARM Taste für drei Sekunden gedrückt, um in den Einstellmodus zu gelangen.

• Die Stundenanzeige blinkt.

• Stellen Sie mit der ▲/SHIFT oder ▼/RCC Taste die Stunden ein.

• Bestätigen Sie die Eingabe mit der ALARM Taste und stellen Sie auf gleiche Weise die Minuten ein.

• Drücken Sie die ALARM Taste noch einmal, um zur aktuellen Uhrzeit zurückzukehren.

• Der Alarm ist aktiviert und das Alarmsymbol erscheint auf dem Display.

• Zum Deaktivieren/Aktivieren des Alarms drücken Sie die ▲/SHIFT Taste im Alarmmodus.

• Das Alarmsymbol verschwindet/erscheint auf dem Display.

• Bei aktiviertem Alarm beginnt der Wecker zu klingeln, wenn die eingestellte Weckzeit erreicht ist. Das Alarmsymbol blinkt.

• Wird der Alarm nicht beendet, schaltet sich der ansteigende Alarmton automatisch nach 2 Minuten aus.

• Drücken Sie auf eine beliebige Taste (außer SET) und der Alarm wird beendet.

• Drücken Sie auf die SET Taste, um die Snooze-Funktion zu aktivieren.

• Der Alarm wird für die Dauer von ca. 5 Minuten unterbrochen.

• Das Snooze Symbol blinkt.

• Drücken Sie auf eine beliebige Taste, um die Snooze-Funktion zu beenden.

• Suchen Sie im Freien einen schattigen, niederschlagsgeschützten Platz für den Sender aus. Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe belastet die elektronischen Bauteile unnötig. Funkuhr mit Außentemperatur und Raumklima

• Stellen Sie vor der endgültigen Montage sicher, dass eine Übertragung der Messwerte vom Sender am gewünschten Auf- stellort zur Basisstation im Wohnraum stattfindet.

• Betreiben Sie die Basisstation nicht in unmittelbarer Nähe der Heizung, anderer Hitzequellen oder in direkter Sonnenein- strahlung.

• Vermeiden Sie die Nähe zu anderen elektrischen Geräten (Fernseher, Computer, Funktelefone). Bei massiven Wänden, ins- besondere mit Metallteilen, kann sich die Sendereichweite (max. 100 m) erheblich reduzieren.

• Sobald das entsprechende Batteriesymbol im Display erscheint, wechseln Sie bitte die Batterien der Basisstation bzw. des Senders.

• Achtung: Bei einem Batteriewechsel muss der Kontakt zwischen Außensender und Basisstation wiederhergestellt werden – also immer beide Geräte neu in Betrieb nehmen oder manuelle Außensendersuche starten.

11. Zusätzliche Außensender (optional erhältlich)

• Wenn Sie mehrere Sender anschließen wollen, wählen Sie mit dem Schiebeschalter 1,2,3 für jeden Sender einen anderen Kanal. Der Empfang der neuen Sender erfolgt automatisch durch die Basisstation.

• Die Außenwerte werden auf dem Display der Basisstation angezeigt. Falls Sie mehr als einen Sender angeschlossen haben, können Sie mit der CHANNEL Taste zwischen den Kanälen wechseln (1-3).

• Sie können auch einen automatischen Kanalwechsel einstellen. Nach dem letzten registrierten Sender erscheint bei erneu- ter Bedienung der CHANNEL Taste das Kreissymbol für automatischen Kanalwechsel .

• Einmal registrierte Sender (Kanäle), die nicht mehr benötigt werden, können Sie manuell löschen, indem Sie die CHANNEL Taste für drei Sekunden gedrückt halten. „- -. -” erscheint auf dem Display.

12. Fehlerbeseitigung

Problem Lösungen Keine Anzeige auf ➜ Batterien polrichtig einlegen Basisstation oder ➜ Batterien wechseln Außensender Kein DCF Funkempfang ➜ DCF-Empfang im Einstellmodus aktivieren (ON) ➜ Initialisierung manuell starten ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für das Gerät wählen ➜ Uhrzeit manuell einstellen Kein Außensenderempfang ➜ Kein Außensender installiert Anzeige „- -. -” ➜ Batterien des Außensenders prüfen (nur Batterien/Akkus mit 1,5V Spannung verwenden!) TFA_No. 60.4523_Anleitung 28.02.2022 14:29 Uhr Seite 81716 Funkuhr mit Außentemperatur und Raumklima

➜ Manuelle Sendersuche starten ➜ Anderen Aufstellort für Sender und/oder Basisstation wählen/Abstand verringern Unkorrekte Anzeige auf ➜ Batterien wechseln Basisstation oder ➜ Basisstation: RESET Knopf mit einem spitzen Gegenstand drücken Außensender Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Pro- dukt gekauft haben.

Dieses Produkt und die Verpackung wurden unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme. Entsorgung des Elektrogeräts Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umwelt- gerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgerä- ten abzugeben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften! Entsorgung der Batterien Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemäßer Entsor- gung der Umwelt und der Gesundheit Schaden zufügen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstel- len gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

14. Technische Daten

Basisstation Spannungsversorgung Batterien 4 x 1,5 V AA (nicht inklusive) Wir empfehlen Alkaline Batterien Funkuhr mit Außentemperatur und Raumklima

Messbereich Innentemperatur -10°C … 50°C Messbereich Außentemperatur -50°C … 70°C Genauigkeit Temperatur ±1°C (10…30°C) ±1,5°C (0…10°C, 30…40°C) ansonsten ±2°C Anzeige HI/LO Werte außerhalb des Messbereichs Messbereich Luftfeuchtigkeit 1%...99% rH Genauigkeit Luftfeuchtigkeit ±5% (40...80%) Gehäusemaße 360 x 235 x 28 (84) mm Gewicht 869 g (nur das Gerät) Außensender Spannungsversorgung Batterien 2 x 1,5 V AAA (nicht inklusive) Wir empfehlen Alkaline Batterien Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 433 MHz Maximale Sendeleistung < 10mW Anzeige LL.L /HH.H Temperatur außerhalb des Messbereichs Gehäusemaße 40 x 105 x 26 mm Gewicht 41 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden. Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.4523 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland 02/22 TFA_No. 60.4523_Anleitung 28.02.2022 14:29 Uhr Seite 91918 Radio controlled clock with outdoor temperature and indoor climate
