60.4523.01 - Orologio digitale TFA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Orologio digitale radiocontrollato con temperatura esterna e clima ambiente
Marca	TFA
Modello	60.4523.01
Dimensioni (stazione base)	360 x 235 (28) x 84 mm
Peso (stazione base)	869 g
Alimentazione (stazione base)	4 batterie 1,5 V AA (non incluse)
Alimentazione (trasmettitore esterno)	2 batterie 1,5 V AAA (non incluse)
Intervallo di temperatura interna	-10°C a 50°C
Intervallo di temperatura esterna	-50°C a 70°C
Precisione temperatura	±1°C (10...30°C)
Intervallo di umidità	1% a 99% rH
Precisione umidità	±5% (40...80%)
Frequenza di trasmissione	433 MHz
Portata massima	100 m (campo libero)
Funzioni principali	Orologio radiocontrollato, sveglia con snooze, temperatura e umidità interna, temperatura esterna senza fili, display grande formato, data e giorno della settimana in 8 lingue, fuso orario
Sveglia	Sì, con funzione snooze
Display	LCD grande formato
Montaggio	Su supporto o fissaggio a parete
Numero max di trasmettitori	3
Trasmettitore esterno incluso	Sì (modello 30.3248.02)
Manutenzione e pulizia	Panno morbido e umido, non utilizzare solventi
Sicurezza	Batterie fuori dalla portata dei bambini, non esporre all'umidità, non riparare da soli
Ricambi e riparabilità	Trasmettitori aggiuntivi disponibili (rif. 30.3248.02), nessuna riparazione da parte dell'utente
Informazioni generali	Ideale per casa, ufficio, sala d'attesa, reception

Domande frequenti - 60.4523.01 TFA

Come impostare l'ora manualmente?

Tenere premuto il tasto SET per 3 secondi per entrare in modalità impostazione. Utilizzare i tasti ▲/SHIFT o ▼/RCC per regolare il fuso orario, la lingua del giorno, l'anno, la data, le ore e i minuti. Premere SET per confermare ogni passaggio. Se la ricezione DCF è attivata, l'ora manuale verrà sostituita dopo una ricezione riuscita.

Cosa fare se l'orologio non riceve il segnale DCF?

Verificare che la ricezione DCF sia attivata (ON) nella modalità impostazione. È possibile avviare una ricerca manuale tenendo premuto il tasto ▼/RCC per 3 secondi. Posizionare l'orologio vicino a una finestra, evitare interferenze da dispositivi elettronici. La ricezione è migliore di notte. Se necessario, impostare l'ora manualmente.

Come impostare la sveglia?

Premere ALARM per visualizzare l'ora della sveglia. Tenere premuto ALARM per 3 secondi, l'ora lampeggia. Utilizzare ▲/SHIFT o ▼/RCC per impostare l'ora, premere ALARM per confermare, quindi impostare i minuti. Per attivare/disattivare la sveglia, premere ▲/SHIFT in modalità sveglia. Il simbolo della sveglia appare o scompare.

Come cambiare le batterie?

Per la stazione base, aprire il vano batterie sul retro e sostituire le 4 batterie AA rispettando la polarità. Per il trasmettitore esterno, aprire il vano e sostituire le 2 batterie AAA. Dopo la sostituzione, ristabilire il collegamento premendo CHANNEL per 3 secondi sulla stazione base o riavviando la ricerca manuale.

Perché la temperatura esterna non viene visualizzata?

Se lo schermo mostra '- - , -', significa che non viene ricevuto alcun segnale dal trasmettitore. Controllare le batterie del trasmettitore, assicurarsi che l'interruttore canale sia sulla stessa posizione (1,2 o 3) di quella registrata. Avviare una ricerca manuale tenendo premuto CHANNEL per 3 secondi. Allontanare il trasmettitore da ostacoli metallici.

Come aggiungere un trasmettitore aggiuntivo?

Acquistare un trasmettitore TFA riferimento 30.3248.02. Impostare l'interruttore canale su un canale libero (1,2 o 3) nel vano batterie. Inserire le batterie, la stazione base rileverà automaticamente il nuovo trasmettitore. È possibile passare da un canale all'altro premendo CHANNEL o attivare il cambio automatico premendo nuovamente.

Cosa significa il simbolo di batteria scarica?

L'icona di batteria scarica appare per la stazione base (A6) o il trasmettitore (A8 o D5). Ciò indica che le batterie corrispondenti devono essere sostituite rapidamente per evitare perdite. Sostituire le batterie come descritto nel manuale.

Come passare dall'ora alla temperatura in grande formato?

In modalità normale, tenere premuto il tasto ▲/SHIFT per passare dalla visualizzazione dell'ora in grande formato (con temperatura esterna in piccolo) alla temperatura esterna in grande formato (con ora in piccolo). Rilasciare il tasto per mantenere la visualizzazione scelta.

Come utilizzare la funzione snooze?

Quando la sveglia suona, premere il tasto SET per attivare la funzione snooze. La sveglia si ferma per circa 5 minuti e il simbolo snooze lampeggia. Per spegnere completamente la sveglia, premere qualsiasi altro tasto (tranne SET). La sveglia si spegne automaticamente dopo 2 minuti se non viene premuto alcun tasto.

Come pulire l'apparecchio?

Utilizzare un panno morbido e leggermente umido per pulire la custodia. Non utilizzare mai solventi o prodotti abrasivi. Proteggere la stazione base dall'umidità. Il trasmettitore resiste agli schizzi ma non è impermeabile.

MANUALE UTENTE 60.4523.01 TFA

Istruzioni per l'uso

Gebruiksaanwijzing

Vi ringraziamo per aver scelto l'apparecchio della TFA.

Prima di utilizzare l'apparecchio • Leggete attentamente le istru zioni per l'uso.

• Le istruzioni per l'uso sono allegate all'apparecchio o possono essere scaricate da www.tfa-dostmann.de/en/service/downloads/instruction-manuals
• Non utilizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni.
• Seguendo le istruzioni per l'uso, eviterete anche di dannieggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.
• Prestate particolare attenzione alle misure di sicurezza!
• Conservate con cura le istruzioni per l'uso.

NL

• Orologio radiocontrollato
- Trasmettitore esterno (30.3248.02)
- Istruzioni per l'uso

1. Utilizzi e vantaggi del vostro nuovo apparecchio

2. Orologio radiocontrollato della massima precisione

3. Trasmissione senza fili della temperatura esterna (433 MHz), raggio d'azione max: 100 metri (campo libero)
4. Espandibile fino a 3 trasmettitori, anche per il controllo della temperatura in ambienti interni, ad es. camera dei bambini, cantina, ecc.
   • Temperatura e umidità interna
   • Sveglia con funzione snooze
   • Data e giorno della settimana in 8 lingue
5. Orologio o temperatura esterna in grande formato
6. Possibilità di impostazione manuale e fuso orario
7. Ideale per casa, ufficio, atrio, sala d'attesa o come regalo
8. Montaggio a muro o sistemazione su piano d'appoggio

3. Avviso di sicurezza

- Il prodotto è adatto esclusivamente agli utilizzi di cui sopra.

• Tenere i dispositivi e la batterie lontano dalla portata dei bambini.
• Le piccole parti possono essere ingerite dai bambini (sotto i tre anni).
• Le batterie contengono acidi nocivi per la salute. Se ingerita, la batteria possono essere mortali. Se si sospatta che una batteria sia stata ingerita o inserita nel corpo in altra maniera, consultare immediatamente un medico.
• Non gettare le batterie nel fueco, non polarizzarle in maniera scorretta, non smentarle e non cercare di ricaricarle. Pericolo di esplosione!
• Sostituire quanto prima le batterie esauste, in modo da evitare perdite. Inserire le batterie rispettando attentamente le polarità indicate. Non utilizzate mai contemporancamento batterie usate e batterie nuove ne batterie di tipi diversi. Rimuovere le batterie, se non si utilizza l'apparecchio per un periodo prolungato. Evitare il contatto del liquido delle batterie con la pelle gli occhi e le mucose. In casi di contatto, sciacquare subito la zona interessata con acqua e consultare un medico.

Orologio radiocontrollato con temperatura esterna e clima ambientale

①

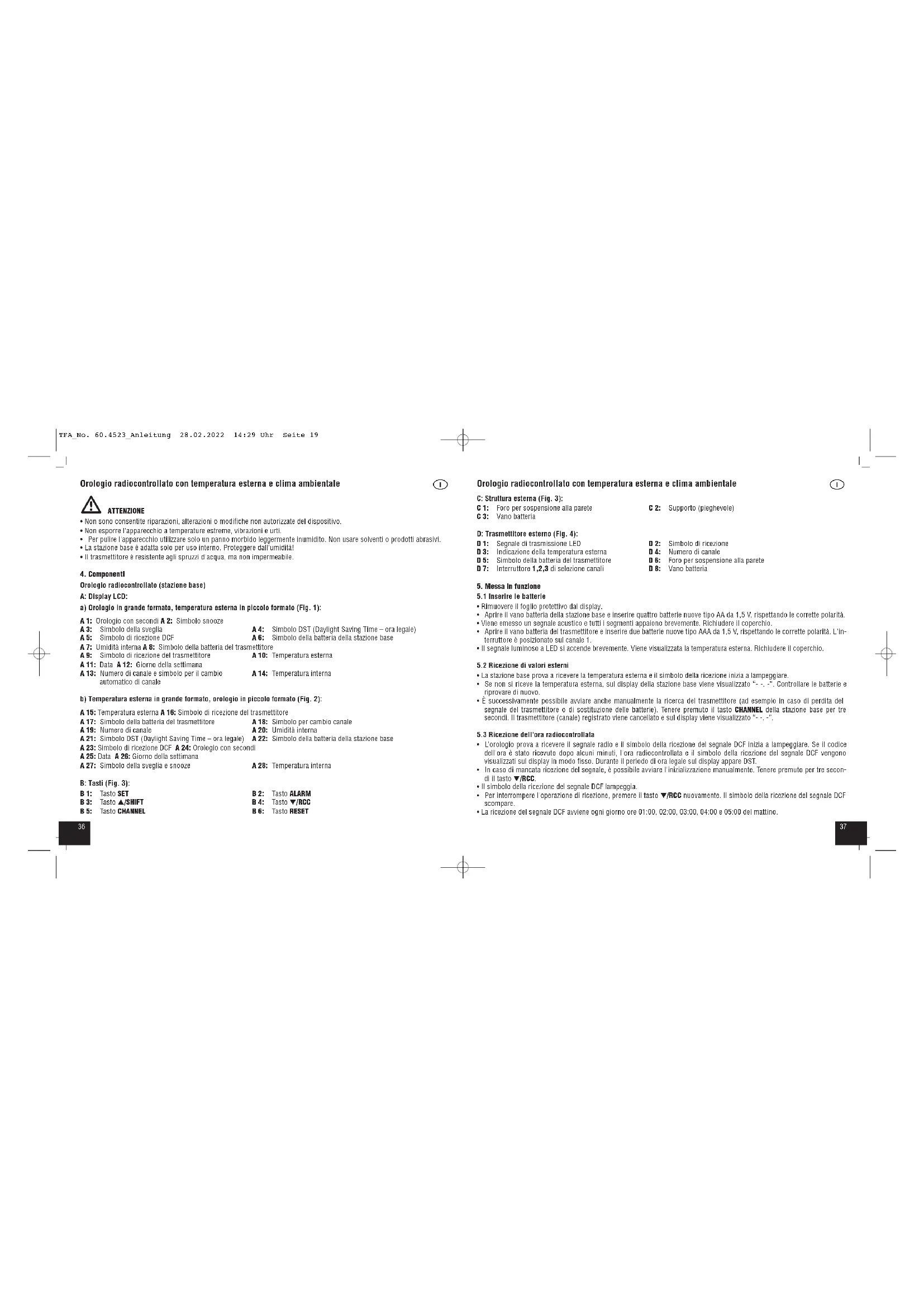

ATTENZIONE

• Non sono consentite riparazioni, alterazioni o modifiche non autorizzate del dispositivo.
• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.
- Per pulire l'apparecchio utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o prodotti abrasivi.
- La stazione base è adatta solo per uso interno. Proteggere dall'umidità!
- Il trasmettitore è resistente agli spruzzi d'acqua, ma non impermeabila.

4. Componenti

Orologio radiocontrollato (stazione base)

A: Display LCD:

a) Orologio in grande formato, temperatura esterna in piccolo formato (Fig. 1):

A 1: Orajorlo con secondi A 2: Simbeio snooze

A 3: Simbola della syngalia

A 5. Simbolo della svegna A 6: Simbola di rieszina DCE

A 5: Simbolo di ricezione DCF

A 7: Umidita interna A 8: Simbolo della batteria del trasmettatore

A 9: Simbolo di ricezione del trasmettitore

A 11: Data A 12: Giorno della settimana

A 13: Numero di canale e simbolo per il cambio

automatico di canale

A 4: Simbolo DST (Daylight Saving Time – ora legale)
A 6: Simbolo della batteria della stazione base
pettitora
A 10: Temperatura esterna
广力云智慧零售收银系统
A 14: Temperatura interna

b) Temperatura esterna in grande formato, orologio in piccolo formato (Fig. 2):

A 15: Temperatura esterna A 16: Simbolo di ricezione del trasmettitore
A 17: Simbolo della batteria del trasmettitore
A 10: Numero di canale
A 15. Ruminero di canale A 21: Rimbole DST (Daulight Revving Time — ore Ionsolo)
A 21. Simbold BST (Daylight Saving Time - ultra legal)
A 23: Simbolo di ricezione DGF A 24: Orologio con secondi
A 25: Data A 26: Giorno della settimana
A 27: Simbolo della sveglia e snooze

B: Tasll (Fig. 3):

B 1: Tasto SET
B 3: Tastp ▲/SHIFT
B 5: Tasto CHANNEL

B 2: Tasto ALARM
B 4: Tasto ▼/RCC
B 6: Tasto RESET

Orologio radiocontrollato con temperatura esterna e clima ambientale

①

C: Struttura esterna (Fig. 3):

C 1: Foro per sospensione alla parete
C 3: Vano batteria

C 2: Supporto (pieghevole)

D: Trasmellitore eslerno (Fig. 4):

D 1: Segnale di trasmissione LED
D 3: Indicazione della temperatura esterna
D 5: Simbolo della batteria del trasmettitore
D 7: Interruttore 1,2,3 di selezione canali

D 2: Simbalo di ricezione
D 4: Numero di canale
D 6: Foro per sospensione alla parete
D 8: Vano batteria

5. Messa in funzione

5.1 Inserire le ballerie

• Rimuovere il foglio protettivo dal display.
- Aprire il vano batteria della stazione base e inserire quattro batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.
- Viena amesso un segnale acuslico e tutti i segmenti appaiono brevemente. Richiudara il coperchio.
- Aprire il vano batteria del trasmettilore e inserire due batterie nuova tipo AAA da 1,5 V, rispettando le corrette polarità. L'in-
terruttore è posizionato sul canale 1.
- Il segnale luminoso a LED si accende brevemente. Viene visualizzata la temperatura estema. Richludere il coperchio.

5.2 Ricezione di valori esterni

• La stazione base prova a ricevere la temperatura esterna e il simbolo della ricezione inizia a lampeggiare.
• Se non si riceve la temperatura esterna, sul display della stazione base viene visualizzato “- - . ”. Controllare le batterie e riprovare di nuovo.
• È successivamente possibile avviare anche manualmente la ricerca del trasmettitore (ad esempio in caso di perdita del segnale del trasmettitore o di sostituzione delle batterie). Tenere premuto il tasto CHANNEL della stazione base per tre secondi. Il trasmettitore (canale) registrato viene cancellato e sul display viene visualizzato “- - - ”

5.3 Ricezione dell'ora radiocontrollata

• L'orologio prova a ricevere il segnale radio e il simbolo della ricezione del segnale DCF Inizia a lampegglare. Se il codice dell'ora è stato ricevuto dopo alcuni minuti, I ora radiocontrollata e il simbolo della ricezione del segnale DCF vengono visualizzati sul display in modo fisso. Durante il periodo di ora legale sul display appare DST.
• In caso di mancata ricezione del segnale, è possibile avviare l'inizializzazione manualmente. Tenere premuto per tre secondi il tasto ▼/RCC.
  • Il simbolo della ricezione del segnale DCF lampeggia.
• Per interrompere l'operazione di ricazione, premere il tasto ▼/RCC nuovamente. Il simbolo della ricazione del segnale DCF scompare.
  • La ricezione del segnale DCF avviene ogni giorno ore 01:00, 02:00, 03:00, 04:00 a 05:00 del mattino.

Orologio radiocontrollato con temperatura esterna e clima ambientale

①

• Ci sono 3 differenti stati di ricezione:

lampeggiante – Ricazione attiva

si ferma – Ricezione ottimale

scompare – Nessuna ricezione

- Nel caso in cui l'orologio non riesca a ricevere il segnale DCF (ad esempio a causa di disturbi, della distanza di trasmissione, ecc.), I ora può essere impostata manualmente.

5.4 Indicazione per la ricezione dell'ora radiocontrollata

- L'ora viene trasmassa da un orologio altemico vicino Francoforte sul Meno con un sagnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. Il vostro orologio radiocontrollato riceve il segnale e lo converte per visualizzare l'ora precisa. Anche il passaggio tra ora solare e ora legale è automatico.

- Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti. Una singola ricezione giornaliera è sufficiente a mantenere la deviazione al di sotto di un secondo. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra.

6. Uso

6.1 Impostazioni manuali

• Tenere premuto il tasto SET per tre secondi per passare alla modalità di impostazione.
  • Il primo valore regolabile lampeggia sul display.
• Utilizzare il tasto ▲/SHIFT o ▼/RCC par effettuare l impostazione desiderata.

• Premere il tasto SET per confermare l'impostazione e passare al valore successivo.
  • L'ordine è il seguente:

• Fuso orario -12/+12 (predefinito: 00)

• Lingua nella quale verrà indicato il giorno della settimana (predefinito: GER)
• Anno, mese, data
• Ore, minuti

- Ricezione del segnale radio DCF ON/OFF (predefinito: CN)

- Tenere premuto il tasto ▲/SHIFT o ▼/RCC in modalità impostazione per procedere velocemente. L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per più di 15 secondi.

6.1.1 Impostazione del fuso orario

• In modalità di impostazione è possibile effattuare la correzione del fuso orario.
• La correzione del fuso orario è attiva dove è possibile ricevere il segnale DCF ma il fuso orario differisce dall'ora radiocontrollata (ad esempio, +1 = un'ora dopo).

Orologio radiocontrollato con temperatura esterna e clima ambientale

①

6.1.2 Impostazione della lingua per il giorno della settimana

- Nella modalità di impostazione è possibile selezionare la lingua per il giorno della settimana: Tedesco (GER), francasa (FRE), spagnolo (SPA), italiano (ITA), danese (DAN), olandese (DUT), svedesa (SWE), inglesa (ENG).

6.1.3 Ricezione DCF

• La ricezione DCF è attiva per impostazione predefinita (ON). Dopo l'avvenuta ricezione del segnale DCF non è necessaria alcuna regolazione manuale.
• Se la ricezione del segnale radio è disattivata (OFF) è necessario impostare I ora e la data manualmente.
• Se il segnale DCF è attivato, in caso di corretta ricezione del segnale DCF, l'ora impostata in modo manuale viene sostituita.

7. Commutazione del display

- Tenere premuto il tasto ▲/SHIFT potete variare nella modalità normale tra la indicazione della ora o della temperatura esterna in formato grande.

8. Impostazione della sveglia

• Premere il tasto ALARM in modalità normale per attivare la modalità della sveglia. AL e l'ora della sveglia impostata l'ultima volta vengono visualizzati sul display brevemente.
• Tenere premuto il tasto ALARM per tre secondi per passare alla modalità di impostazione.
  • L'indicazione dell'ora lampeggia
  • Impostare le ore con il tasto ▲/SHIFT o ▼/RCC
• Confermare con il tasto ALARM e inserire i minuti procedendo nello stesso modo.
• Premere nuovamente il tasto ALARM per ritomare alla visualizzazione dell'ora attuale.
• La funzione svegilia è attivata e sul display appare il simbolo della svegilia.
• Per disattivare/attivare la funzione sveglia premere il tasto ▲/SHIFT in modalità di allarme.
• Sul display scompare/appare il simbolo della sveglia.
• All attivazione della sveglia, quando l'orario della sveglia inserito viene ragglunto, la sveglia comincia a suonare. Il simbolo della sveglia lampeggla.
• Se non viene interrotto, il segnale si disattiva automaticamente dopo 2 minuti.
• Premere un tasto a piacere (ad eccezione del tasto SET) per arrestare il suono della sveglia.
• Per attivare la funzione snooze, premere il tasto SET.
• Il suono della svegilia verrà interrotto per ca. 5 minuti
  • Il simbolo snooze lampeggia.
• Premere un tasto a piacere per arrestare la funzione snooze.

9. Montaggio

- Se volete utilizzare il trasmettitore all'aperto, cercare un luogo ombreggiato e al riparo dalla pioggia per il trasmettitors. La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutilmente le componenti elettroniche.

Orologio radiocontrollato con temperatura esterna e clima ambientale

• Prima dall'installazione finale, verificare se il trasferimento dei valori di misura dal trasmettora situale nel luogo desiderato alla stazione base nel soggiorno ha luogo correttamente.
• Evitare di azionare la stazione base in prossimità del riscaldamento, altre fonti di calore o la luce diretta del sole.
• Evilare l'installazione in prossimità di altri apparecchi elettrici (televisori, computer, cellulari). In caso di pareti spesse, in particolare con parti metalliche, il raggio d'azione del trasmettore (max. 100 m) potrà ridursi notevolmente.

10. Sostituzione delle batterie

• Cambiare le batterie della stazione base o del trasmettitore, non appena il simbolo della batteria corrispondente appare sul display.
• Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e la stazione base, pertanto riavviate i dispositivi secondo le istruzioni oppure avviate manualmente la ricerca del trasmettitore.

11. Trasmettitori esterni addizionali (opzionale)

• Se si desidera collegare più trasmettitori, scegliere con il commutatore 1, 2, 3 un diverso canale per ciascun trasmettitore La ricezione del nuovo trasmettitore viene fatto automaticamente dalla stazione base.
• I valori esterni vengono visualizzati nella stazione base. Se si dispone di più di un trasmettitore collegato, è possibile passare da un canale all'altro con il tasto CHANNEL (1-3).
• È possibile impostare anche un cambio canale automatico. Dopo l'ultimo trasmettitore registrato, alla ripetuta pressione del tasto CHANNEL, viene visualizzato il simbolo del serchio ☐ per il cambio automatico di canale.
• Una volta registrato, è possibile eliminare manualmente il trasmettilore (canali) che non è più necessario tenendo premuto il tasto CHANNEL per tre secondi. Sul display appare “--”.

12. Guasti

Problema Risoluzione del problema

Messuna indicazione → Inserire le batterie rispettando le corrette polarità sul display della → Sostiluire le batteria stazione base o trasmettitore

Nessuna ricazione → Attivare la ricezione DCF nella modalità impostazione (ON) del segnale DCF → Avvare l'inizializzazione manualmente → Attandere il tentativo notturno di ricazione → Cercare nuova posizioni per il dispositivo → Impostare manualmente l'ora

Nessuna ricezione → Nessun trasmettitore installato del trasmettitore → Controllare le batterie del trasmettitore Indicazione “- - -” (utilizzare solo batterie e batterie ricaricabili con una tensione di 1,5V).

Orologio radiocontrollato con temperatura esterna e clima ambientale

→ Avviare la ricerca manuale del trasmettitore:

→ Cercare nuove posizioni per il trasmettitore e/o la stazione base/diminuire la distanza

Visualizzazione errata sul → Sostituire le batterie

display della stazione base → Stazione base: Premere con un oggetto appuntito il tasto RESET o trasmettitore

Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

13. Smaltimento

Questo prodotto e il suo imballaggio sono stati realizzati utilizzando materiali e componenti di alta qualità che possono essere riciplati e riutilizzati. Questo riduce i rifiuti e proteggi l'ambiente.

Smaltire gli imballaggi in modo ecologico attraverso i sistemi di raccolta in vigore.

Smaltimento del dispositivo elettrico

Rimovare dal dispositivo le batterie e le batterie ricaricabili estraibili e smaltire separatamente. Questo apparecchio è contrassegnato in conformità alla Direttiva SU sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smattito insieme ai rifiuti domestici. Il consumatore è tenuto a consignare il vaccchio apparecchio presso un punto di raccolia per lo smaltimento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico. La restituzione è gratuita. Osservare i regolamenti in vigore!

Smaltimento delle batterie

E assolutamente vietato gettare le batterie e le batterie ricaricabili tra i rifiuti domestici. Contengono sostanze tassiche che possono dannaggiare l'ambiente a la salute se smaltile in modo improprio. In qualità di consumatori, siete tenuti per legge a smartire le batterie usate presso i punti vendita o consegnaria presso altri enti preposti al ricticlaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smattimento ecologico La restituzione è gratuita. Le sigle dei metalli pesanti contenuti sono: Cd=caemio, Hg=mercurio, Pb=piombo

14. Dati tecnici

Stazione base

Alimentazione 4 batterie AA da 1,5 V (non incluse)

Campo di misura temperatura asterna -50°C ... 70°C

Precisione temperatura ±1°C (10...30°C)

+1,5°C (0...10°C, 30...40°C)

±2°C altrimenti

Indicazione H/LO Fuori dal campo di misura

Campo di misura umidità 1%...99% RH

Precisione umidità +/-5% (40...80%)

Dimensioni esterne 360 x 235 x 28 (84) mm

Peso 869 g (solo apparecchio)

Trasmettitore esterno

Alimentazione 2 batterie AAA da 1,5 V (non incluse)Raccomandiamo batterie alcaline

Raggio d'azione ca. 100 metri al massimo

Frequenza di trasmissione 433 MHz

Massima potenza radiofrequenza trasmessa < 10mW

Indicazione L.L/H.H. Fuori dal campo di misura

Dimensioni esterne 40 x 105 x 26 mm

Peso 41 g (solo apparecchio)

È visita la pubblicazione delle presenti struzioni o di parti di esse senza una precedente autorizzazione della TTA Disalmann. I quali tecnico corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostre sito.
Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 60.4523 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione da coparamila UE e disponibile al seguente utilizzare internet: www.ila-dostmann.de/separatechmanicalature.
E-Mail: [e-mail] TFA Dotsmann Groer & Co.KG, Zum Dllersberg 12, 97377 Werlheim, Germania 32/22

Dichiarazione di conformità UE

www.lfa-dostmann.de

Peso 869 g (solo dispositivo)

Emisor exterior

Pesa 41 g (sola dispositivo)
