Tipo de producto	Reloj digital controlado por radio con temperatura exterior y clima ambiente
Marca	TFA
Modelo	60.4523.01
Dimensiones (estación base)	360 x 235 (28) x 84 mm
Peso (estación base)	869 g
Alimentación (estación base)	4 pilas 1,5 V AA (no incluidas)
Alimentación (transmisor exterior)	2 pilas 1,5 V AAA (no incluidas)
Rango de temperatura interior	-10°C a 50°C
Rango de temperatura exterior	-50°C a 70°C
Precisión de temperatura	±1°C (10...30°C)
Rango de humedad	1% a 99% rH
Precisión de humedad	±5% (40...80%)
Frecuencia de transmisión	433 MHz
Alcance máximo	100 m (campo libre)
Funciones principales	Reloj controlado por radio, despertador con función snooze, temperatura y humedad interior, temperatura exterior inalámbrica, pantalla de gran formato, fecha y día de la semana en 8 idiomas, huso horario
Despertador	Sí, con función snooze
Pantalla	LCD de gran formato
Montaje	Sobre soporte o fijación mural
Número máximo de transmisores	3
Transmisor exterior incluido	Sí (modelo 30.3248.02)
Mantenimiento y limpieza	Paño suave y húmedo, no usar disolventes
Seguridad	Pilas fuera del alcance de los niños, no exponer a la humedad, no reparar uno mismo
Piezas de repuesto y reparabilidad	Transmisores adicionales disponibles (ref. 30.3248.02), no reparación por el usuario
Información general	Ideal para hogar, oficina, sala de espera, recepción

Preguntas frecuentes - 60.4523.01 TFA

¿Cómo ajustar la hora manualmente?

Mantenga presionada la tecla SET durante 3 segundos para entrar en modo ajuste. Use las teclas ▲/SHIFT o ▼/RCC para ajustar el huso horario, el idioma del día, el año, la fecha, las horas y minutos. Presione SET para confirmar cada paso. Si la recepción DCF está activada, la hora manual será reemplazada después de una recepción exitosa.

¿Qué hacer si el reloj no capta la señal DCF?

Verifique que la recepción DCF esté activada (ON) en el modo ajuste. Puede iniciar una búsqueda manual manteniendo presionada la tecla ▼/RCC durante 3 segundos. Coloque el reloj cerca de una ventana, evite interferencias de aparatos electrónicos. La recepción es mejor por la noche. Si es necesario, ajuste la hora manualmente.

¿Cómo ajustar la alarma?

Presione ALARM para mostrar la hora de despertar. Mantenga ALARM presionada durante 3 segundos, la hora parpadea. Use ▲/SHIFT o ▼/RCC para ajustar la hora, presione ALARM para confirmar, luego ajuste los minutos. Para activar/desactivar la alarma, presione ▲/SHIFT en modo alarma. El símbolo de despertador aparece o desaparece.

¿Cómo cambiar las pilas?

Para la estación base, abra el compartimento de pilas en la parte trasera y reemplace las 4 pilas AA respetando la polaridad. Para el transmisor exterior, abra el compartimento y reemplace las 2 pilas AAA. Después del reemplazo, restablezca la conexión presionando CHANNEL durante 3 segundos en la estación base o reiniciando la búsqueda manual.

¿Por qué no se muestra la temperatura exterior?

Si la pantalla muestra '- - , -', significa que no se recibe ninguna señal del transmisor. Verifique las pilas del transmisor, asegúrese de que el interruptor de canal esté en la misma posición (1,2 o 3) que la registrada. Inicie una búsqueda manual manteniendo presionado CHANNEL durante 3 segundos. Aleje el transmisor de obstáculos metálicos.

¿Cómo agregar un transmisor adicional?

Compre un transmisor TFA referencia 30.3248.02. Ajuste el interruptor de canal en un canal libre (1,2 o 3) dentro del compartimento de pilas. Inserte las pilas, la estación base detectará automáticamente el nuevo transmisor. Puede cambiar entre canales presionando CHANNEL o activar el cambio automático presionando nuevamente.

¿Qué significa el símbolo de pila baja?

El icono de pila baja aparece para la estación base (A6) o el transmisor (A8 o D5). Indica que las pilas correspondientes deben reemplazarse rápidamente para evitar fugas. Reemplace las pilas como se describe en el manual.

¿Cómo cambiar de la hora a la temperatura en gran formato?

En modo normal, mantenga presionada la tecla ▲/SHIFT para alternar entre la visualización de la hora en gran formato (con temperatura exterior en pequeño) y la temperatura exterior en gran formato (con hora en pequeño). Suelte la tecla para conservar la visualización elegida.

¿Cómo usar la función snooze?

Cuando suene la alarma, presione la tecla SET para activar la función snooze. La alarma se detiene durante aproximadamente 5 minutos y el símbolo snooze parpadea. Para detener completamente la alarma, presione cualquier otra tecla (excepto SET). La alarma se apaga automáticamente después de 2 minutos si no se presiona ninguna tecla.

¿Cómo limpiar el aparato?

Use un paño suave y ligeramente húmedo para limpiar la carcasa. No use nunca disolventes ni productos abrasivos. Proteja la estación base de la humedad. El transmisor resiste salpicaduras pero no es estanco.

MANUAL DE USUARIO 60.4523.01 TFA

Instrucciones de uso

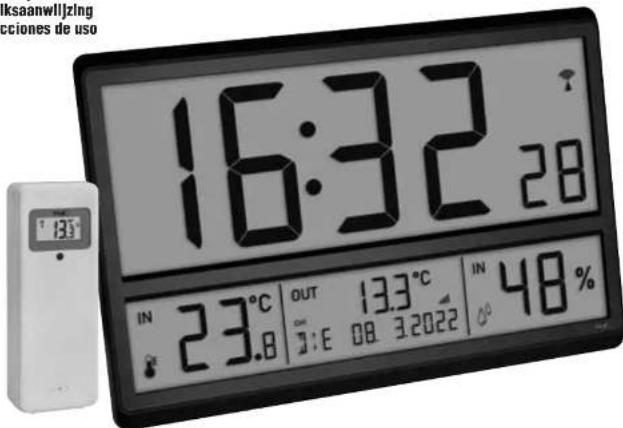

ksaanwljzing ciones de uso 16:32 28 IN 23.8 OUT 13.3°C IN 48% J:E 08.3.2022

Instruction manuals

www.ha-dostmann.de/en/service/downloads/instruction-manuals

Kat. Nr. 60.4523.01

Muchas gracias por haber adquirido este dispositivo de TFA.

Antes de utilizar el dispositivo

- Lea detenidamente las instrucciones de uso.

• Las instrucciones de uso se adjuntan al dispositivo o pueden descargarse de
  www.tfa-dostmann.de/en/ service/downloads/instruction- manuals
• No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde las instrucciones de uso en un sitio seguro.

CZ

Reloj radiocontrolado con temperatura exterior y clima interior E

Reloj radiocontrolado con temperatura exterior y clima interior

E

1. Entrega

• Reloj radiocontrolado

• Emispr axleripr (30.3248.02)

- Instrucciones de uso

2. Ámbito de aplicación y ventajas de su nuevo dispositivo

- Reloi radiocontrolado con alta precisión

- Températura exterior a través de un emisor inalámbrico (433 MHz), con rango de hasta 100 m (campo libre)

- Expandible de hasta 3 emisores, también para el control de la temperatura de habitaciones alejadas, por ejemplo, habitación de niños, bodega etc.

• Temperatura y humedad interior

- Alarma de despertador con función sponze

- Dia de semana en B idiomas y fecha

• Horario o temperatura exterior en gran formato

- Posibilidad de aluste manual y zona horaria

- Ideal para la casa, la oficina, sala de espera, el área de vestípulo o recepción y como regalo

• Montaje de pared o sobremesa

3. Advertencias de seguridad

- El producto solo es adecuado para el ámbito de aplicación descrito anteriormente.

ADVERTENCIA

- Mantenga los dispositivos y las pilas fuera del alcance de los niños.

- Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).

- Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.

- No tire las pilas al fuego, no las cortocircuita, desmonta ni recargue. ¡Riesgo de explosión!

- Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. Compruebe que la polaridad sea la correcta al introducir las pilas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo. Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo. Evile el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjague la zona afectada con agua y acuda al médico sin pérdida de tiempo.

ATENCIÓN

- No está permitido realizar reparaciones, transformaciones o modificaciones por su cuenta en el dispositivo.

Reloj radiocontrolado con temperatura exterior y clima interior

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Limple el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• La estación base sólo es apta para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!
• El emisor está protegido contra las salpicaduras de agua, pero no es estanco al agua.

4. Componentes

Reloj radiocontrolado (eslación base)

A: Pantalla LCD:

a) Hora en formato grande, temperatura exterior en formato pequeño (Fig. 1):

A 1: Hora con segundos A 2: Símbolo de snooze
A 3: Simbolo de la alarma A 4: Simbolo de horario de verano (DST)
A 5: Símbolo de recepción DCF A 6: Símbolo de pila para la estación base
A 7: Humedad Interior A 8: Simbolo de pilla para el emisor
A 9: Simbolo de recepción para el emisor A 10: Temperatura exterior
A 11: Fecha A 12: Día de la semana
A 13: Número de canal y símbolo para el cambio A 14: Temperatura interior

de canal

b) Temperatura exterior en formato grande, hora en formato pequeño (Fig. 2):

A 15: Temperatura exterior A 16: Símbolo de recepción para el emisor
A 17: Símbolo de pila para el emisor A 18: Símbolo para el cambio de canal
A 19: Número de canal A 20: Humedad interior
A 21: Símbolo de horario de verano (DST) A 22: Símbolo de pila para la estación base
A 23: Símbolo de recepción DCF A 24: Hora con segundos
A 25: Fecha A 26: Dia de la semana
A 27: Simbolo de la alarma y snooze A 28: Temperatura interior

B: Teclas (Fig. 3):

B 1: Tecla SET B 2: Tecla ALARM
B 3: Tecla ▲/SHIFT B 4: Tecla ▼/RCC
B 5: Tecla CHANNEL B 6: Botón RESET

C: Cuerpo (Fig. 3):

C 1: Colgador para pared C 2: Soporte (desplegable)
C 3: Compartimento de las pilas

E

Reloj radiocontrolado con temperatura exterior y clima interior

E

D: Emisor exterior (Fig. 4):

D 1: Indicador de transmisión LED
D 3: Indicación de la temperatura exterior
D 5: Simbolo de pila para el emisor
D 7: Interruptor deslizante CH 1,2,3
D 2: Símbolo de recepción
D 4: Número de canal
D 6: Colgador para pared
D 8: Compartimento de las pilas

5. Puesta en marcha

5.1 Introducir las pilas

• Despegue la película protectora de la pantalla.
• Abra el compartimento de las pilas de la estación base a introduzca cuatro pilas nuevas 1,5 V AA con la polaridad correcta
• Se emite una señal acústica corta y todos los segmentos LCD se muestran brevemente Cierre de nuevo la tapa del compar-
  timiento.
• Abra el compartimento de las pilas del emisor exterior e introduzca dos pilas nuevas 1,5 V AAA con la polaridad correcta
  El interruptor deslizante está en el canal 1
• La luz de control se ilumina brevemente. La temperatura exterior se visualiza. Cierre de nuevo la tapa del compartimiento.

5.2 Recepción de los valores exteriores

• La estación base intenta de recibir la temperatura exterior y el símbolo de recepción parpadea.
• Si no se recibe la temperatura exterior, en la pantalla de la estación base aparece “- - . - ”. Compruebe las pilas y inicio un
  nuevo Int
• También puede iniciar la búsqueda del emisor exterior manualmente más tarde (p. ej., en caso de pérdida de la señal del
  emisor o al cambiar las pilas). Mantenga pulsada la tecla CHANNEL a la estación base durante tres segundos. Se borra el
  emisor (canal) registrado y en la pantalla de la estación base aparece “- - . - ”

5.3 Recepción de la hora radiocontrolada

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha recibido el código de horario después de algunos minutos se muestra la hora radiocontrolada y el símbolo de recepción DCF aparece constantemente en la pantalla. Durante el tiempo de verano aparece DST en la pantalla.
• Si no ha recibido ninguna señal DCF, puede comenzar la inicialización manualmente. Mantenga pulsada la tecla ▼/RCC durante tres segundos.
• El símbolo de recepción DCF parpadea.
• Interrumpa el proceso de recepción pulsando de nuevo la tecla ▼/RCC. El símbolo de recepción DCF desaparece.
• La recepción de la señal DCF se llevará a cabo diariamente a las 1:00, 2:00, 3:00, 4:00 y 5:00 de la mañana.
• Hay 3 tipos de símbolos recibidos:

parpadea – Recepción activa

se detiene – Recepción exitosa

desaparece – Ninguna recepción

Reloj radiocontrolado con temperatura exterior y clima interior

- Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej. debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

5.4 Indicaciones para la recepción de la hora radiocontrolada

- La transmisión de la hora se realiza por medio de un reloj atómico en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente.

- Por las noches las alteraciones atmosféricas suelen ser reducidas. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventana.

6. Manejo

6.1 Ajustes manuales

• Mantenga pulsada la tecla SET durante tres segundos para acceder al modo de ajuste.
• El primer valor ajustable parpadea en la pantalla.
• Puede utilizar la tecla ▲/SHIFT o ▼/RCC para realizar el ajuste deseado.
• Pulse la tecla SET para confirmar el ajuste y pasar al valor siguiente.

• La sucesión se indica como sigue:

• Zona horaria -12/+12 (nivel preseleccionado: 00)

• Idioma para el día de la semana (nivel preseleccionado: GER)
• Año, mes, día
• Horas, minutos

- Recepción DCF ON/OFF (nivel preseleccionado: OW)

- Mantenga pulsada la tecla ▲/SHIFT o ▼/RCC en el modo de ajuste, accederá a la pasada rápida. El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 15 segundos.

6.1.1 Ajuste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria.
• La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

6.1.2 Configuración del Idioma para el día de la semana

- En el modo de ajuste, puede seleccionar el idioma para el día de la semana: alemán (GER), francés (FRE), español (SPA), italiano (ITA), danés (DAN), holandés (DUT), sueco (SWE), inglés (ENG).

Reloj radiocontrolado con temperatura exterior y clima interior

6.1.3 Recepción de DCF

• De manera predeterminada, la recepción DCF está activada (ON) y después de la recepción exitosa de la señal DCF no es necesario un ajuste manual.
• Con la recepción desactivada (OFF) debe ajustar la hora y la fecha manualmente.
• Si la recepción de la señal de radio está activada y la recepción es correcta el tiempo ajustado manualmente se sobrescribe.

7. Conmutación de la pantalla

- Con la tecla ▲/SHIFT puede elegir, en modo normal, entre la pantalla de temperatura exterior o la hora en formato grande.

• Pulse la tecla ALARM en el modo normal, para acceder al modo de alarma. AL y la indicación de la última hora de la alarma ajustada se muestran brevemente en la pantalla.
• Mantenga pulsada la tecla ALARM durante tres segundos para acceder al modo de ajuste.
• La indicación de la hora parpadea en la pantalla.
• Ajuste las horas con la tecla ▲/SHIFT o ▼/RCC.
• Confirme la entrada con la tecla ALARM y introduzca de la misma manera los minutos.
• Pulse otra vez la tecla ALARM, para volver a la hora actual
• La función de la alarma se encuentra activada y el símbolo de la alarma aparece en la pantalla.
• Para desactivar/activar la función de la alarma, pulse la tecla ▲/SHIFT en el modo de alarma.
• El símbolo de alarma desaparece/aparece en la pantalla.
• Con la alarma activada, el despertador comienza a sonar, cuando se ha alcanzado la hora de la alarma establecida. El símbolo de alarma parpadea.
• Si no se termina la alarma, el tono de alarma se apaga automáticamente después de 2 minutos.
• Pulse cualquier tecla (excepto la tecla SET) para terminar la alarma.
• Pulse la tecla SET para activar la función de snooze.
• El sonido de la alarma se interrumpe durante 5 minutos.
• El símbolo snooze parpadea.
• Pulse cualquier tecla para terminar la función snooze.

9. Instalación

• Busque un lugar sombreado y protegido de la lluvia para poner el emisor en el exterior. La irradiación solar directa falsea los valores de medición y la humedad permanente perjudica innacasariamente los componentes electrónicos.
• Antes de la instalación definitiva, comprueba si se produca la transmisión de los valores medidos del emisor exterior en el lugar de instalación deseado para la estación base en la sala habitable.
• No opere la estación base en las inmediaciones de la calefacción, de otras fuentes de calor o de la radiación solar directa.

Reloj radiocontrolado con temperatura exterior y clima interior

- Evile la proximidad a otros dispositivos eléctricos (televisores, ordenadores, radiotelélandos). Con paredes macivas, aspa-cialmente con piezas metálicas puede reducirse considerablemente el alcance del emisor (max. 100 m).

10. Cambio de las pilas

- En cuanto aparezca en la pantalla el símbolo de la pila correspondiente, cambie las pilas de la estación base o del emisor. - Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el emisor exterior y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de emisor exterior.

11. Emisores adicionales (opcional)

• Si desea conectar varios emisores, seleccione con el interruptor desilzante 1,2,3 otro canal para cada emisor. La recepción del nuevo emisor exterior se realiza automáticamente por la estación base.
• Los valores externos se muestran en la pantalla de la estación base. Si ha conectado más de un emisor, con la tecla CHAN-NEL puede cambiar entre los canales (1-3).
• También puede ajustar un cambio de canal automático. Después del último emisor exterior registrado, cuando se pulsa de nuevo la tecla CHANNEL se muestra el cambio de canal automático
• Una vez registrados los emisores (canales), que no son necesarios, puede borrar manualmente manteniendo pulsada la tecla CHANNEL durante tres segundos. En la pantalla aparece “-, --”.

12. Avarías

Problema Solución

Ninguna indicación → Asegúrese que las pilas estén colocadas con la polaridad correcta de estación base o → Camalar las pilas emisor exterior.

Ninguna recepción DCF → Activar la recepción DCF en el modo de ajuste (ON)

→ Comenzar la inicialización manualmente

→ Intentar la recepción de noche

→ Elegir otro lugar para el dispositivo

→ Ajustar la hora manualmente

Ninguna recepción → Ningún emisor exterior instalado

del emisor → Comprobar las pilas del emisor exterior

(utilice únicamente pilas/baterías con una tensión de 1,5 V)

→ Comenzar una búsqueda manual del emisor

→ Elegir otro lugar para el emisor y/o la estación base/reducir la distancia

Reloj radiocontrolado con temperatura exterior y clima interior

Indicación incorrecta → Cambiar las pilas en la estación base o emisor exterior → Estación base: Pulse el botón RESET con un objeto puntiagudo

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, dirijase al establecimiento donde adquirió el producto.

13. Eliminación

Esta producto y su embalaje han sido fabricados con materiales y componentes da alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente.

Eliminar el ambalaje de una forma respetuosa con el medio ambiente a través de los sistemas de recogida establecidos.

Eliminación de los dispositivos eléctricos

Retire las pilas y baterías recargables que no están instaladas de forma permanente y deséchelas por separado del producto. Este dispositivo está identificado conforma a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE). No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. La devolución es gratuita. Tenga en cuenta las normas vigentes actuales.

Eliminación de las pilas

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Contienen contaminantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local. La devolución es gratuita. Las denominaciones de los metales pesados que contienen son: Cd-cadmio, Hg-mercurio, Pb-ploma.

14. Datos técnicos

Estación base

Alimentación de tensión Pilas 4 x 1,5 V AA (no incluidas)

Recomendamos pilas alcalinas

Gama de medición temperatura Interior -10°C ... 50°C

Gama de medición temperatura exterior -50°C ... 70°C

Reloj radiocontrolado con temperatura exterior y clima interior

E

Precisión de la temperatura ±1°C (10...30°C)

Indicación HI/LO Valores están fuera del rango de medición

Gama de medición humedad del aire 1%...99% rH

Precisión humedad del aire =5% (40...80%)

Dimensiones de cuerpo 360 x 235 x 28 (84) mm

Alimentación de tensión: Pilas 2 x 1.5 V AAA (no incluidas)

Recomendamos pilas alcalinas

Alcance Máximo de 100 m (campo libre)

Frecuencia de transmisión 433 MHz

Potencia máxima de

radiofrecuencia transmitida < 10mW

Indicación LLL/HH.H Valores están fuera del rango de medición

Dimensiones de cuerpo 40 x 105 x 26 mm

Estas instrucciones a extractos de las mismas no pueden ser publicados sin la autorización de la TFA Desirram. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificadas sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Doschmann declara que el tipo de equipo radioelectrico 68.4523 es conforme con la Directiva 2014/53/UE. El texto completa de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-doschmann.de/service/downloads/ce

www.lfa-dostmann.de
