60.4524.01 - Reloj digital TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reloj digital radiocontrolado con salida y puesta del sol
Marca	TFA
Modelo	60.4524.01
Dimensiones de la caja	360 x 235 (28) x 84 mm
Peso	869 g (solo el dispositivo)
Alimentación	4 pilas 1,5 V AA (no incluidas)
Pantalla	Gran pantalla LCD con fecha, día de la semana, fase lunar, salida/puesta del sol
Recepción radiocontrolada	DCF-77 (77,5 kHz), alcance aprox. 1500 km, actualización automática hora verano/invierno
Alarma	Con función de repetición «snooze» (5 minutos)
Idiomas para el día de la semana	Alemán, Francés, Español, Italiano, Danés, Neerlandés, Sueco, Inglés
Selección de ubicación	158 ciudades europeas para cálculo de salida/puesta del sol y fase lunar
Huso horario	Ajustable de -12 a +12
Colocación	Sobre superficie plana o fijación mural (ojal de suspensión)
Limpieza	Paño suave y húmedo, sin disolventes ni agentes abrasivos
Temperatura de uso	Interior únicamente, evitar temperaturas extremas
Pilas	No mezclar pilas viejas/nuevas, respetar polaridad, retirar si no se usa por mucho tiempo
Reparabilidad	No reparar ni desmontar uno mismo; contactar al vendedor
Contenido del envío	Reloj, manual de instrucciones

Preguntas frecuentes - 60.4524.01 TFA

¿Cómo ajustar la hora manualmente si la recepción DCF falla?

Mantenga presionada la tecla SET durante 3 segundos. Use UP o DOWN para ajustar los valores, confirme con SET. Desactive primero la recepción DCF (RCC OFF) si es necesario.

¿Por qué el símbolo de recepción DCF parpadea constantemente?

El parpadeo indica que el reloj está buscando la señal DCF. Asegúrese de estar a más de 1,5 km de un emisor DCF, o coloque el dispositivo cerca de una ventana. La recepción puede tardar unos minutos.

¿Cómo activar la función snooze?

Cuando suene la alarma, presione la tecla SET para activar el snooze. La alarma se interrumpe durante 5 minutos y el símbolo de snooze parpadea. Presione cualquier otra tecla para detenerla definitivamente.

¿Cómo cambiar el idioma de los días de la semana?

En modo de ajuste (mantenga SET 3s), recorra las opciones hasta ver parpadear el idioma actual. Use UP o DOWN para elegir entre 8 idiomas, luego confirme con SET.

¿Qué hacer si la visualización de salida/puesta del sol es incorrecta?

Verifique que haya ajustado correctamente el país y la ciudad en el modo de ajuste. Consulte la tabla de 158 ciudades al final del manual. Si es necesario, presione RESET y reconfigure.

¿Cómo reemplazar las pilas?

Abra el compartimento de pilas en la parte trasera, inserte 4 pilas AA 1,5 V respetando la polaridad +/-. El símbolo de pila en la pantalla indica que es necesario cambiarlas.

El reloj no muestra nada, ¿qué hacer?

Verifique la polaridad y el estado de las pilas. Presione el botón RESET con un objeto fino. Si no se muestra nada, reemplace las pilas.

¿Cómo ajustar la alarma?

Presione ALARM en modo normal, luego mantenga ALARM 3s. Las horas parpadean, ajústelas con UP/DOWN, confirme con ALARM, luego haga lo mismo con los minutos. Presione ALARM nuevamente para validar.

¿Cómo desactivar la alarma?

En modo alarma (presione ALARM), presione UP para activar/desactivar. El símbolo de alarma aparece o desaparece.

¿Puedo fijar el reloj a la pared?

Sí, el dispositivo tiene un ojal de suspensión en la parte trasera. También puede colocarlo sobre una superficie plana con el soporte plegable.

MANUAL DE USUARIO 60.4524.01 TFA

Instrucciones de uso

TFA

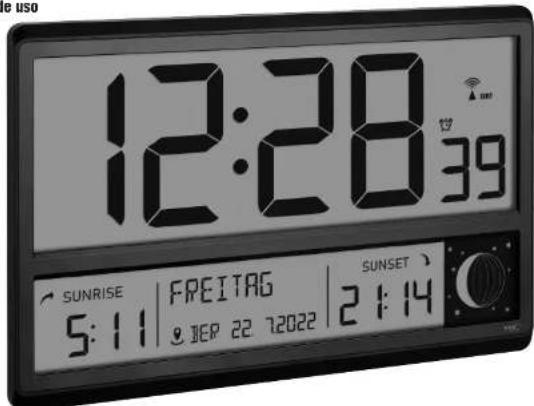

12:28 39 SUNRISE | FREITAG | SUNSET 5:11 JER 22 72022 2:14

Instruction manuals

www.ha-dostmann.de/en/service/downloads/instruction-manuals

Kat. Nr. 60.4524.01

E Instrucciones de uso

E Instrucciones de uso

D

Muchas gracias por haber adquirido este dispositivo de TFA.

Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
• Las instrucciones de uso se adjuntan al dispositivo o pueden descargarse de
  www.tfa-dostmann.de/en/service/downloads/instruction-manuals
• No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, previstos legalmente debido a un uso incorrecto.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde las Instrucciones de uso en un sitio seguro.

A: Luna nueva E: Luna llena

B: Cuarto creciente F: Luna menguante

C: Media luna (primer cuarto) G: Media luna (último cuarto)

D: Luna creciente H: Cuarto menguante

Reloj radiocontrolado con salida y puesta del sol

E

1. Entrega

• Reloj radiocontrolado

- Instrucciones de uso

2. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Pantalla extra grande y clara

- Con fecha completa y día de la semana escrito en español (8 idiomas)

- Reloj radiocontrolado de gran precisión

- Posibilidad de ajuste manual de la hora y de la zona horaria.

- Hora de la salida y puesta del sol

• Fase de la luna

- Alarma despertador con función snooze

- Ideal para la casa, la oficina, sala de aspera, el área de vestíbulo, la zona de recepción o como regalo

• Montaje de pared o sobremesa

3. Advertencias de seguridad

- El producto solo es adecuado para el ámbito de aplicación descrito anteriormente.

- No emplee el dispositivo de modo distinto al especificado en estas instrucciones.

ADVERTENCIA

• Mantenga el dispositivo y las pilas fuera del alcance de los niños.
• Las piezas pequeñas pueden ser tragadas por los niños (menores de tres años).
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se inglieren. Si se inglere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo da otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue. ¡Riesgo de explosión!
• Las pilas con un estado de carga bajo deben camblarse lo antes posible para evitar fugas.
• No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.
• Compruebe que la polaridad sea la correcta al introducir las pilas. Extraiga las pilas si no va a usar el dispositivo por un largo periodo de tiempo.
• Evite el contacto del líquido de las pilas con la piel, ojos y mucosas. En caso de contacto, enjuague la zona afectada con agua y acuda al médico sin pérdida de tiempo.

ATENCIÓN

- No está permitido realizar reparaciones, transformaciones o modificaciones por su cuenta en el dispositivo.

Reloj radiocontrolado con salida y puesta del sol

E

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilice productos abrasivos o disolventes!
• Sólo para el uso en lugares secos bajo techo. ¡Protegerlo de la humedad!

4. Componentes

A: Pantalla LCD (Fig. 1):

A 1: Hora A 2: Simbolo de la alarma
A 3: Símbolo de recepción DCF A 4: Símbolo de horario de verano
A 5: Símbolo de snooze A 6: Símbolo de la pila
A 7: Fase de la luna A 8: Hora de la puesta del sol
A 9: Dia de la semana A 10: Fecha
A 11: Código de la ciudad A 12: Hora de la salida del sol

B: Teclas (Fig. 2):

B 1: Tecla SET
B 3: Tecla UP
B 5: Tecla WAVE

C: Cuerpo (Fig. 2):

C 1: Colgador para pared
C 3: Compartimento de las pilas

5. Puesta en marcha

5.1 Introducir las pilas

• Despegue la película protectora de la pantalla.
• Abra el compartimento de las pilas e introduzca 4 pilas nuevas 1,5 V AA con la polaridad correcta.
• Se emite una señal acústica certa y todos los segmentos LCD se muestran brevemente. Cierre de nuevo la tapa del com

partimiento.

5.2 Recepción de la hora radiocontrolada

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha recibido el código de horario después de algunos minutos se muestra la hora radiocontrolada y el símbolo de recepción DCF aparece constantemente en la pantalla. Durante el tiempo de verano aparece DST en la pantalla.
• Si no ha recibido ninguna señal DCF, puede comenzar la inicialización manualmente. Mantenga pulsada la tecla WAVE durante tres segundos.
• El símbolo de recepción DCF parpadea.

Reloj radiocontrolado con salida y puesta del sol

E

• Interrumpa el proceso de recepción pulsando de nuevo la tecla WAVE durante tres segundos. El símbolo de recepción DCF desaparece.
• La recepción de la señal DCF se llevará a cabo diariamente a las 1:00, 2:00, 3:00, 4:00 y 5:00 de la mañana.

ay 3 tipos de simboios recibidos:

parpadea – Recepción activa

se detiene - Recepción exitasa desaparece - Ninguna recepción

- Si su reloj radiocontrolado no as capaz de recibir la señal DCF (p. e), debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente.

5.3 Indicaciones para la recepción de la hora radiocontrolada

• La transmisión de la hora se realiza por medio de un reloj atómico en las proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77,5 kHz) con un alcance de aprox. 1.500 km. Su reloj radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente.
• Evite la proximidad a otros dispositivos eléctricos (ordenadores, televisores radioteléfonos) y objetos metálicos macizos. En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidentemente más débil. En casos extremos se aconseja de empezar el dispositivo cerca de una ventana.
• Por las noches las alteraciones atmosféricas suelen ser reducidas. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

6. Manejo

6.1 Ajustes manuales

• Mantenga pulsada la tecla SET durante tres segundos para acceder al modo de ajuste.
• El primer valor ajustable parpadea en la pantalla.
• Puede utilizar la tecla UP o DOWN para realizar el ajuste deseado.

• Pulse la tecla SET para confirmar el ajuste y pasar al valor siguiente.
  • La sucesión se indica como sigue:

• Recepción DCF on/off (nivel preseleccionado: RCC ON)

• Zona horaria -12/-12 (nivel preseleccionado: ZONE 00)
• Idioma para el día de la semana (nivel preseleccionado: GERMAN)
• Selección de la ubicación - país (nivel preseleccionado: GER)
• Selección de la ubicación - ciudad (nivel preseleccionado: BER)
• Año, mes, dia

- Horas, minutos

Reloj radiocontrolado con salida y puesta del sol

E

- Mantenga pulsada la tecla UP o DOWN en el modo de ajuste, accederá a la pasada rápida. El dispositivo sale automáticamente del modo de ajuste si no se presiona ninguna tecla durante 15 segundos.

6.1.1 Recepción de DCF

• De manera predeterminada, la recepción DCF es activada (RCC ON) y después de la recepción exitosa de la señal DCF no es necesario un ajuste manual.
• Con la recepción desactivada (RCC OFF) debe ajustar la hora y la fecha manualmente. No aparece ninguna zona horaria.
• Si la recepción de la señal de radio se activa y la recepción es correcta el tiempo ajustado manualmente se sobrescribe.

6.1.2 Aluste de la zona horaria

• En el modo de ajuste puede ajustar la corrección de la zona horaria.
• La corrección de la zona horaria es necesaria cuando se puede recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).

6.1.3 Configuración del Idioma para el día de la semana

- En el modo de ajuste puede ajustar el idioma para el día de la semana: alemán (GERMAN), francés (FRENCH), español (SPANISH), italiano (ITALIAN), danés (DANISH), holandés (DUTCH), sueco (SWEDISH) y inglés (ENGLISH).

6.1.4 Selección de la ubicación

• Después de introducir el país y la ciudad de su ubicación en el modo de ajuste, se calculan automáticamente las horas de salida y puesta del sol y la fase de la luna (Fig. 3) para la fecha de hoy.
• Al final de las instrucciones encontrará una tabla para seleccionar la ubicación. Puede elegir entre 158 ciudades europeas.

• Pulse la tecla ALARM en el modo normal, para acceder al modo de alarma. AL y la indicación de la última hora de la alarma ajustada se muestran en la pantalla.
• Mantenga pulsada la tecla ALARM durante tres segundos para acceder al modo de ajuste.

- La Indicación de la hora parpadea en la pantalla

• Ajuste las horas con la tecla UP o DOWN.
• Confirme la entrada con la tecla ALARM y introduzca de la misma manera los minutos.
• Pulse otra vez la lecla ALARM, para volver a la hora actual.
• La función de la alarma se encuentra activada y el símbolo de la alarma aparece en la pantalla.
• Para desactivar/activar la función de la alarma, pulse la tecla UP en el modo de alarma.
• El símbolo de alarma desaparece/aparece en la pantalla.
• Con la alarma activada, el despertador comienza a sonar, cuando se ha alcanzado la hora de la alarma establecida. El símbolo de alarma parpadea.
• Pulse cualquier tecla (excepto la tecla SET) para terminar la alarma.

Reloj radiocontrolado con salida y puesta del sol

E

• Pulse la tecla SET para activar la función de snooze.
• El sonido de la alarma se interrumpe durante 5 minutos.
• El símbolo snooze parpadea.
• Pulse cualquier tacla para terminar la función snooze.

8. Cambio de las pilas

- Cuando aparece en la pantalla el símbolo de la pila, cambie las pilas.

9. Averías

Problema Solución

Ninguna indicación	→ Asegúrese que las pilas estén colocadas con la polaridad correcta
	→ Cambiar las pilas
Ninguna recepción DCF → Activar la recepción DCF en el modo de ajuste (RCC ON)
		→ Cornenzar la inicialización manualmente
		→ Intentar la recepción de noche
		→ Elegir otro lugar para el dispositivo
		→ Ajustar la hora manualmente

Indicación incorrecta → Pulse al botón RESET

Cambiar las pilas

Indicación incorrecta → Ajustar la ubicación en el modo de ajuste

de la salida/puesta de sol

y de la fase lunar

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, diriljase al establecimiento donde adquirió el producto.

10. Eliminación

Este producto y su embalaje han sido fabricados con materiales y componentes de alta calidad que pueden ser reciclados y reutilizados. Así se reducen los residuos y se protege el medio ambiente.

Eliminar el embalaje de una forma respatuosa con el medio ambiente a través de los sistemas de recogida establecidos.

Eliminación de los dispositivos eléctricos

Retire las pilas y baterias recargables que no están instaladas de forma permanente y deséchelas por separado del

producto.

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

Reloj radiocontrolado con salida y puesta del sol

E

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente. La devolución es gratuita. Tenga en cuenta las normas vigentes actuales.

Eliminación de las pilas

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica. Contieren contaminantes que pueden perjudicar el medio ambiente y la salud si se eliminan de forma inadecuada. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y recticaje previstos para ello según el reglamento nacional o local. La devolución es gratuita.

Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo.

11. Datos técnicos

Alimentación de tensión Pilas 4 x 1,5 V AA (no incluidas)

Dimensiones de cuerpo 360 x 235 x 28 (84) mm

Estas instrucciones o extractos de los mismas no pueden ser publicados sin la autorización de la TFA Dosimann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso. Los actuales datos técnicos e informaciones sobre su producto los puede encontrar baja el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostrmann declara que el tipo de equipo ratieléctrico 60.4524 es conforme con la Directiva 2014/53/UE. El texto completa de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostrmann.de/service/downloads/ce

www.tla-dostmann.de
