BEDIENUNGSANLEITUNG ABOP 10 Fein

100 % 75 % 50 % 25 % 0 %

Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Rotierende Teile des Elektrowerkzeugs nicht berühren. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Die Hinweise im nebenstehenden Text beachten! Allgemeines Verbotszeichen. Diese Handlung ist verboten! Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Vor diesem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Ver- letzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Laden Sie keine beschädigten Akkus. Setzen Sie den Akku nicht dem Feuer aus. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung. Griffbereich Zusatzinformation. Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Dieses Symbol bestätigt die Zertifizierung dieses Produkts in USA und Kanada. Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet- zungen oder zum Tod führen kann. Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Akkutyp

Kleine Drehzahl Große Drehzahl (**) kann Ziffern oder Buchstaben enthalten WARNUNG OBJ_BUCH-0000000220-001.book Page 12 Thursday, August 6, 2015 8:02 AM13

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beilie- genden „Allgemeinen Sicherheitshinweise“ (Schrif- tennummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genann- ten Unterlagen zum späteren Gebrauch auf und überrei- chen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Elektrowerkzeugs: handgeführte Bohrmaschine für den Einsatz mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör in wettergeschützter Umgebung zum Bohren in Metall, Holz, Kunststoff und Keramik und zum Gewindebohren. Spezielle Sicherheitshinweise. Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metal- lene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät. Sichern Sie das Werkstück. Ein mit einer Spannvorrich- tung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand. Halten Sie das Elektrowerkzeug gut fest. Es können kurz- zeitig hohe Reaktionsmomente auftreten. Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsge- fahr durch scharfe oder heiße Einsatzwerkzeuge. Es ist verboten Schilder und Zeichen auf das Elektrowerk- zeug zu schrauben oder zu nieten. Eine beschädigte Iso- lierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder. Verwenden Sie kein Zubehör, das nicht speziell vom Elek- trowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt. Zeichen Einheit international Einheit national Erklärung U V V elektrische Gleichspannung

, rpm, r/min /min Leerlaufdrehzahl

, rpm, r/min /min Lastdrehzahl Ø mm mm Durchmesser eines runden Teils mm mm Bohrdurchmesser Stahl mm mm Bohrdurchmesser Aluminium mm mm Bohrdurchmesser Holz mm mm Gewindebohrer mm mm d1 = Spannbereich Bohrfutter d2 = Aufnahme an der Bohrwelle d3 = Spannhalsdurchmesser kg kg Gewicht entsprechend EPTA-Procedure 01

dB dB Schalldruckpegel

dB dB Schallleistungspegel

pCpeak dB dB Spitzenschalldruckpegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 60745 (Vektorsumme dreier Richtungen) h,D m/s

mittlerer Schwingungswert für Bohren in Metall m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Inter- nationalen Einheitensystem SI.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elek- trowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen. Verwendung und Behandlung des Akkus (Akkublocks). Um Gefährdungen wie Verbrennungen, Brand, Explosion, Hautverletzungen und andere Verletzungen beim Umgang mit den Akkus zu vermeiden, beachten Sie folgende Hin- weise: Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stö- ßen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe können die Atem- wege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen- oder Verbrennungen führen. Falls aus dem beschädigten Akku ausgetretene Flüssig- keit angrenzende Gegenstände benetzt hat, überprüfen Sie die betroffenen Teile, reinigen Sie diese oder tau- schen Sie sie gegebenenfalls aus. Setzen Sie den Akku nicht der Hitze oder dem Feuer aus. Lagern Sie den Akku nicht im direkten Sonnenlicht. Entnehmen Sie den Akku erst dann aus seiner Original- verpackung, wenn er verwendet werden soll. Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Läuft das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr. Nehmen Sie den Akku nur bei ausgeschaltetem Elek- trowerkzeug ab. Halten Sie Akkus von Kindern fern. Halten Sie den Akku sauber und geschützt vor Feuchtig- keit und Wasser. Reinigen Sie die verschmutzten Anschlüsse des Akkus und des Elektrowerkzeugs mit einem trockenen, sauberen Tuch. Verwenden Sie nur intakte original FEIN-Akkus, die für Ihr Elektrowerkzeug bestimmt sind. Beim Arbeiten mit und Laden von falschen, beschädigten, reparierten oder auf- gearbeiteten Akkus, Nachahmungen und Fremdfabri- katen besteht Brandgefahr und/oder Explosionsgefahr. Befolgen Sie die Sicherheitshinweise in der Betriebsanlei- tung des Akku-Ladegeräts. Hand-Arm-Vibrationen Der in diesen Anweisungen angegebene Schwingungspe- gel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Ver- gleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschät- zung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- belastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisa- tion der Arbeitsabläufe. Umgang mit gefährdenden Stäuben Bei Werkstoff abtragenden Arbeitsvorgängen mit diesem Werkzeug entstehen Stäube, die gefährlich sein können. Berühren oder Einatmen von einigen Stäuben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikat- partikeln von gesteinshaltigen Werkstoffen, Farblösemit- teln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stäuben hängt von der Exposition ab. Verwenden Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie per- sönliche Schutzausrüstungen und sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Überlassen Sie das Bearbei- ten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen können sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden Sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elek- trowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshin- weise des Werkstoffherstellers sowie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materi- alien. Bedienungshinweise. Stellen Sie die Getriebestufe oder die Drehrichtung nur bei Stillstand des Motors um. Bringen Sie den Drehrichtungsumschalter in Mittelstel- lung, um eine unbeabsichtigte Inbetriebnahme, z. B. beim Transport, zu vermeiden. Bei Überhitzung läuft das Elektrowerkzeug mit kurzen, leistungsarmen Impulsen. Lassen Sie das Elektrowerk- zeug im Leerlauf abkühlen. Bei stationärer Verwendung in einem Bohrständer neh- men Sie das Elektrowerkzeug in ausgeschaltetem Zustand alle 50 Betriebsstunden betriebswarm vom Bohrständer und drehen es um 180°, damit eine gleich- mäßige Schmierung erreicht wird. AWBP10 (**): Entfetten Sie die Abtriebsspindel und den Innenkegel des Bohrfutters vor der Montage. OBJ_BUCH-0000000220-001.book Page 14 Thursday, August 6, 2015 8:02 AM15

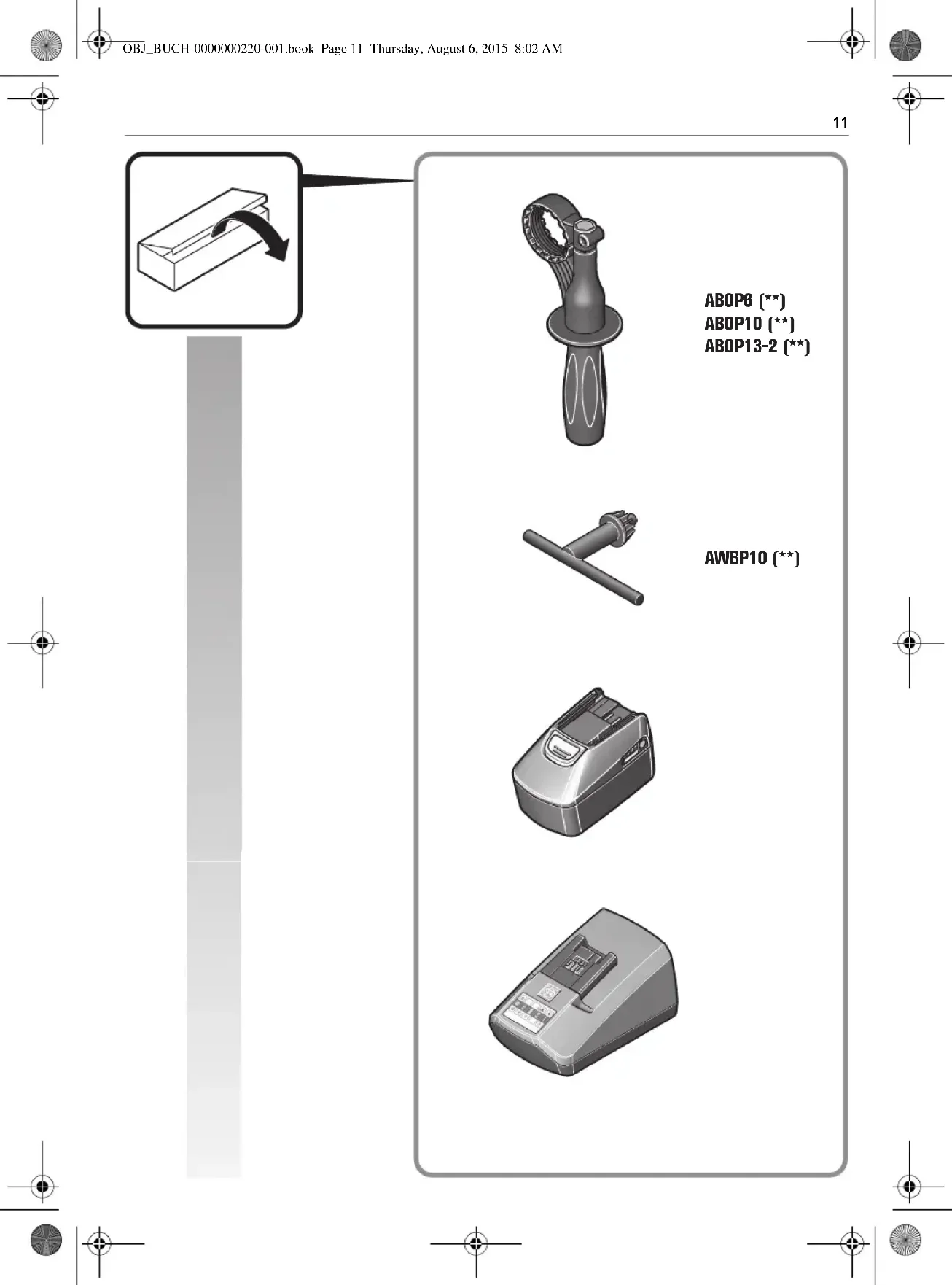

Umgang mit dem Akku. Betreiben und laden Sie den Akku nur im Akku-Betriebs- temperaturbereich von 0 °C – 45 °C (32 °F– 113 °F). Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Betriebstemperaturbereich sein. Der echte prozentuale Ladezustand des Akkus wird nur bei gestopptem Motor des Elektrowerkzeugs angezeigt. Bei einer bevorstehenden Akku-Tiefentladung stoppt die Elektronik automatisch den Motor. Instandhaltung und Kundendienst. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs abset- zen. Blasen Sie häufig den Innenraum des Elektrowerk- zeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges fin- den Sie im Internet unter www.fein.com. Folgende Teile können Sie bei Bedarf selbst austauschen: Bohrfutter, Zusatzhandgriff, Einsatzwerkzeuge, Akku Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebs- anleitung angegebenen einschlägigen Bestimmungen ent- spricht. Technische Unterlagen bei: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen. Akkus nur im entladenen Zustand einer geordneten Ent- sorgung zuführen. Bei nicht vollständig entladenen Akkus zur Vorsorge gegen Kurzschlüsse den Steckverbinder mit Klebestrei- fen isolieren. LED-Anzeige Bedeutung Aktion 1–4 grüne LED prozentualer Ladezustand Betrieb rotes Dauerlicht Akku ist fast leer Akku aufladen rotes Blinklicht Akku ist nicht betriebsbereit Akku in Akku-Betriebs- temperaturbereich brin- gen, danach aufladen OBJ_BUCH-0000000220-001.book Page 15 Thursday, August 6, 2015 8:02 AM16

(- 3 41 30 054 06 1)
