Marca	FEIN
Modello	ABOP 10
Tipo di prodotto	Trapano elettroportatile senza fili
Utilizzo principale	Foratura in metallo, legno, materie plastiche e ceramica, maschiatura
Alimentazione	Batteria (ricaricabile)
Tipo di batteria	Ioni di litio (consigliata originale FEIN)
Temperatura di esercizio della batteria	0 °C a 45 °C
Velocità a vuoto (n₀)	Fare riferimento alla targhetta
Numero di velocità	2 (prima/seconda velocità)
Senso di rotazione	Reversibile (sinistra/destra) con posizione centrale di blocco
Mandrino di foratura	Sostituibile dall'utente
Impugnatura ausiliaria	Inclusa e regolabile
Indicatore di carica LED	Sì (1-4 LED verdi per stato di carica, rosso per batteria scarica o temperatura fuori range)
Protezione contro le scariche profonde	Sì (arresto automatico tramite elettronica)
Livello di pressione acustica (LpA)	Fare riferimento alla targhetta
Livello di intensità acustica (LwA)	Fare riferimento alla targhetta
Valore di emissione vibratoria (foratura metallo)	Conforme EN 60745
Peso (secondo EPTA)	Fare riferimento alla targhetta
Manutenzione ordinaria	Pulizia delle fessure di ventilazione con utensili non metallici; soffiare aria compressa secca
Parti sostituibili dall'utente	Mandrino di foratura, impugnatura supplementare, accessori, batteria
Garanzia	Garanzia legale + garanzia del produttore FEIN
Norme di sicurezza	Leggere le istruzioni; utilizzare DPI (protezione oculare, acustica); impugnatura ausiliaria obbligatoria
Riciclaggio	Non smaltire con i rifiuti domestici; depositare in un centro di riciclaggio

Domande frequenti - ABOP 10 Fein

Che tipo di batteria usare con il trapano Fein ABOP 10 ?

Utilizzare esclusivamente batterie originali FEIN progettate per questo attrezzo. Le batterie agli ioni di litio sono consigliate. Non utilizzare mai batterie danneggiate, modificate o contraffatte.

Come ricaricare la batteria ?

Ricaricare la batteria solo nell'intervallo di temperatura 0 °C a 45 °C. Utilizzare un caricabatterie adatto FEIN. Non caricare una batteria danneggiata.

Cosa fare se il LED rosso lampeggia o rimane acceso ?

Se il LED rosso è fisso, la batteria è quasi scarica: ricaricarla. Se lampeggia, la batteria è fuori dall'intervallo di temperatura: posizionarla tra 0 °C e 45 °C, poi caricarla.

Posso usare il trapano per avvitare ?

Il trapano ABOP 10 è progettato per foratura e maschiatura. Non è previsto per avvitamento intensivo, ma può essere utilizzato con punte adatte per viti piccole.

Come cambiare il senso di rotazione ?

Azionare il commutatore del senso di rotazione solo a motore fermo. La posizione centrale blocca l'interruttore di accensione/spegnimento per evitare un avvio accidentale.

Quali accessori sono compatibili ?

Utilizzare solo accessori autorizzati da FEIN. Il mandrino di foratura, le punte, i maschi e le impugnature supplementari sono compatibili. Fare riferimento all'elenco su www.fein.com.

Come pulire il trapano ?

Pulire regolarmente le fessure di ventilazione con utensili non metallici (spazzola, panno). In condizioni estreme (lavorazione del metallo), soffiare aria compressa secca all'interno.

Il trapano si surriscalda, cosa fare ?

In caso di surriscaldamento, l'utensile funziona a impulsi di bassa potenza. Lasciarlo girare a vuoto per raffreddare. Verificare che le fessure di ventilazione non siano ostruite.

Quali sono le istruzioni di sicurezza importanti ?

Indossare sempre protezione oculare e acustica. Utilizzare l'impugnatura ausiliaria fornita. Tenere l'utensile dalle superfici isolate se si fora vicino a cavi. Rimuovere la batteria prima di qualsiasi regolazione o manutenzione.

Dove trovare i pezzi di ricambio ?

Consultare l'elenco aggiornato dei pezzi di ricambio sul sito www.fein.com. È possibile sostituire da soli il mandrino di foratura, l'impugnatura supplementare, gli accessori e la batteria.

MANUALE UTENTE ABOP 10 Fein

Istruzioni originali.

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Non toccare mai parti in rotazione dell'elettroutensile.
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	Attenersi alle indicazioni contenute nel testo accanto!
[8B5Z]	Simbolo generale di divieto. Questa operazione è vietata.
	La documentazione allegata, come le istruzioni per l'uso e le indicazioni generali di sicurezza devono essere lette assolutamente.
	Prima di questa operazione rimuovere la batteria ricaricabile dall'elettroutensile. Altrimenti esiste pericolo di lesioni dovute all'accensione accidentale dell'elettroutensile.
	Durante la fase operativa utilizzare la protezione per gli occhi.
[8AK5]	Durante la fase operativa utilizzare la protezione acustica.
[HCO8]	Non ricaricare batterie ricaricabili danneggiate.
	Non esporre la batteria ricaricabile al fuoco. Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo.
	Settore di presa
	Informazione supplementare.
[22TZ]	Conferma la conformità dell'elettroutensile con le direttive della Comunità europea.
[WZCK]	Questo simbolo conferma la certificazione del presente prodotto in USA e Canada.
[KBHZ]	WVERTENZA Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali.
	Simbolo riciclaggio: contrassegna materiali riutilizzabili
[347H]	Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici.
	Tipo di batteria ricaricabile
[2.ZASH]	1^a marcia/ 2^a marciaNumero di giri minimo
[KSSG4]
[3KBY]	Numero di giri massimo
[10000]può contenere cifre o lettere

Simbolo Unità internazionale Unità nazionale Descrizione
U V V Tensione elettrica continua		—
n_0	/min, min ^-1 , rpm,r/min	g/min Numero di giri a vuoto
n_1	/min, min ^-1 , rpm,r/min	g/min Numero di giri a carico
∅ mm mm Diametro di un componente rotondo
[IMAGE]	mm mm ∅ foratura acciaio
[IMAGE]	mm mm ∅ foratura alluminio
[IMAGE]	mm mm ∅ foratura legno
[IMAGE]	mm mm Maschio per filettare
[IMAGE]	mm mm d1 = Campo di serraggio del mandrino
	kg kg Peso conforme alla EPTA-Procedure 01
L_pA	dB dB Livello di pressione acustica
L_wA	dB dB Livello di potenza acustica
L_pCpeak	dB dB Livello di pressione acustica picco
K...			Non determinato
a	m/s ^2	m/s ^2	Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
a_h,D	m/s ^2	m/s ^2	valore di oscillazioni medio per foratura in metallo
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Unità di base ed unità derivanti dal sistema unità internazionale SI.

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completa-

mente queste Istruzioni per l'uso e le «Indicazioni generali di sicurezza» allegate (numero di documentazione 3 41 30 054 06 1). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile.

Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.

Utilizzo previsto per l'elettroutensile:

Trapano da utilizzarsi manualmente per impiego professionale con inserti ed accessori consigliati dalla FEIN in ambiente protetto dagli agenti atmosferici per la foratura su metallo, legno, plastica e ceramica e per la maschiatura.

Norme speciali di sicurezza.

Utilizzare le impugnature supplementari fornite insieme all'elettroutensile. La perdita di controllo dell'elettroutensile può comportare il pericolo di incidenti.

Tenere l'apparecchio per le superfici isolate dell'impu-gnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può met-tere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.

Fare sempre attenzione a cavi elettrici, tubazioni

dell'acqua e del gas posati in maniera non visibile. Prima di iniziare a lavorare, controllare la zona di operazione utilizzando p. es. un rilevatore di metalli.

Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano.

Impugnare saldamente l'elettroutensile. Possono verifi- carsi brevemente elevati momenti di reazione.

Non dirigere mai l'elettroutensile verso sé stessi, altre persone o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti.

È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive.

it

Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell'elettroutensile. Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile.

Pulire regolarmente le fessure di ventilazione dell'elet-troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.

Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile).

Per evitare pericoli come ustioni, incendio, esplosione, lesioni della pelle ed altre lesioni durante l'impiego della batteria ricaricabile osservare le seguenti istruzioni:

Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori e liquidi dannosi. I vapori possono irritare le vie respiratorie. Il liquido della batteria ricaricabile che fuorlesce può causare irritazioni della pelle o ustioni.

Se il liquido fuoriuscito dalla batteria ricaricabile danneggiata ha bagnato oggetti attigui, controllare le parti interessate, pulirle oppure, se necessario, sostituirle.

Non esporre la batteria ricaricabile al calore o al fuoco. Non immagazzinare la batteria ricaricabile sottoponendola alla luce solare diretta.

Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata.

Togliere la batteria ricaricabile dall'elettroutensile prima di ogni lavoro all'elettroutensile stesso. Se l'elettroutensile si mette in funzione accidentalmente esiste il pericolo di lesioni.

Rimuovere la batteria ricaricabile esclusivamente ad elettroutensile spento.

Tenere le batterie ricaricabili lontane dai bambini.

Tenere pulita la batteria ricaricabile e proteggerla da umidità ed acqua. Pulire i contatti sporchi della batteria ricaricabile e dell'elettroutensile con un panno asciutto e pulito.

Utilizzare esclusivamente batterie ricaricabili originali FEIN intatte adatte per l'elettroutensile. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione.

Seguire le indicazioni di sicurezza indicate nelle istruzioni per l'uso del caricabatteria.

Vibrazione mano-braccio

Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 60745 e può essere impiegato per la comparazione con altri elettrous tensili. Lo stesso è adatto anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni indicato rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'elettroutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitazione da vibrazioni dovrebbero essere considerati anche i tempi in cui l'apparecchio è spento oppure è acceso ma non effettivamente in funzione. Questo può ridurre considerevolmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'operatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amlanto e materiali contenenti amlanto, vernici contenenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzare un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavorazione di materiale contenente amlanto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chimiche possono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosione. Evitare la fuga di scintille in direzione del contenitore per la polvere nonché il sovrariscaldamento dell'elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osservare le Istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Istruzioni per l'uso.

Commutare la velocità meccanica oppure il senso di rotazione esclusivamente a motore fermo.

Posizionare il commutatore del senso di rotazione in posizione centrale per evitare una messa in funzione accidentale, ad. es. durante il trasporto.

In caso di sovrariscaldamento l'elettroutensile funziona ad impulsi brevi, con poca potenza. Lasciare raffreddare l'elettroutensile in funzionamento a vuoto.

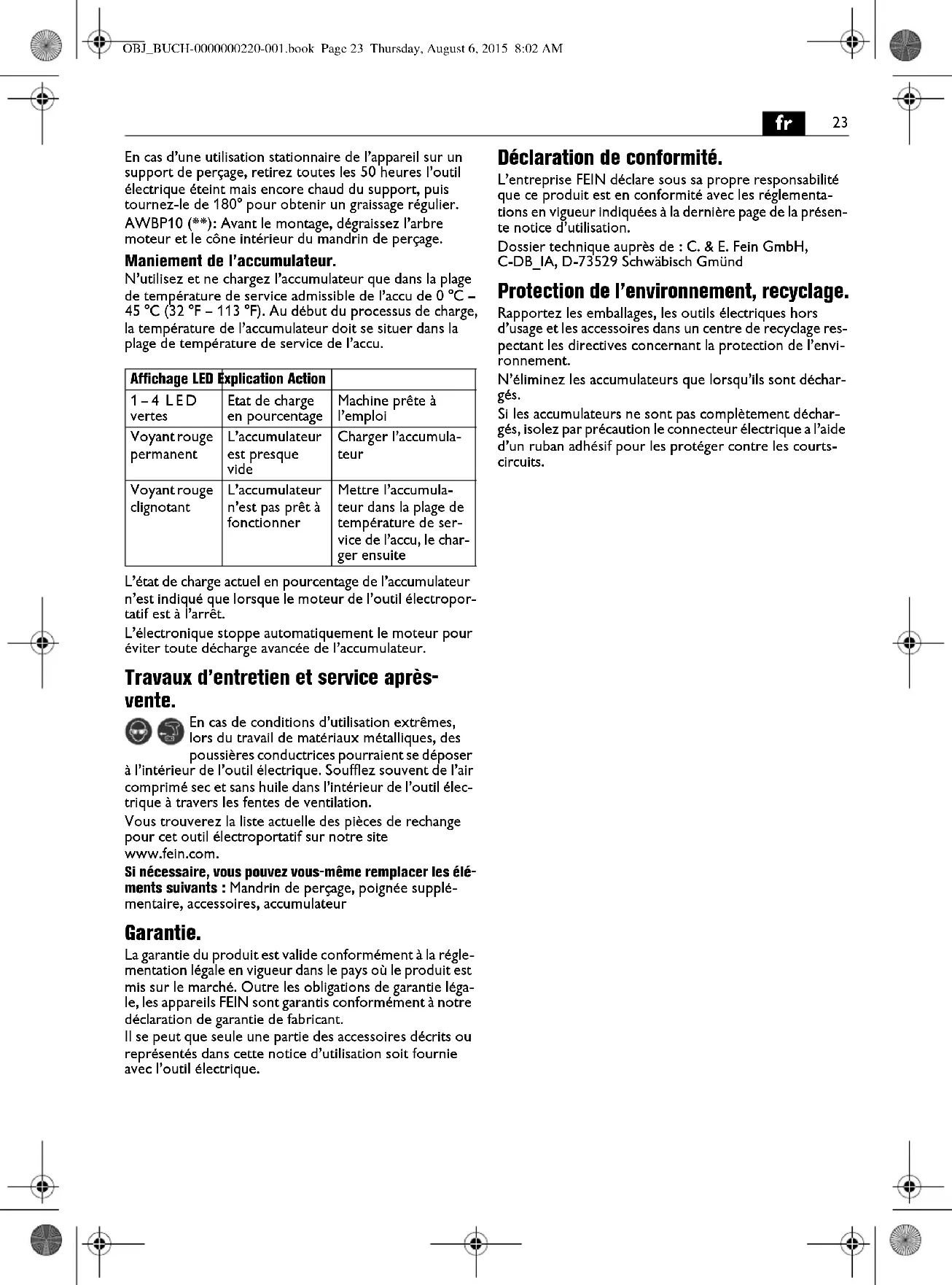

In caso di implego stazionario su un supporto a colonna, rimuovere ogni 50 ore d'esercizio l'elettroutensile caldo dal supporto a colonna, ruotarlo di 180° per ottenere una lubrificazione uniforme.

AWBP10 (**) : Prima del montaggio sgrassare il mandrino d'uscita ed il cono interno del mandrino porta-punta.

Uso della batteria ricaricabile.

Far funzionare e ricaricare la batteria ricaricabile esclusivamente in un campo di temperatura d'esercizio della batteria di 0 °C - 45 °C (32 °F - 113 °F). All'inizio dell'operazione di ricarica la temperatura della batteria ricaricabile deve essere nel campo di temperatura d'esercizio della batteria stessa.

Indicatore LED	Significato Azione
1-4 LED verde	stato di carica percentuale	Funzionamento
luce continua rossa	La batteria è quasi scarica	Ricaricare la batteria
luce lampeggiante rossa	La batteria non è pronta per il funzionamento	Portare la batteria nel campo di temperatura d'esercizio e successivamente ricaricare

L'effettivo stato di carica percentuale della batteria ricaricabile viene indicato esclusivamente con motore fermo dell'elettroutensile.

In caso di imminente scarico totale della batteria ricaricabile, l'elettronica dell'elettroutensile arresta automaticamente il motore.

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all'interno

dell'elettroutensile. Soffiare spesso la parte interna dell'elettroutensile, attraverso le fessure di ventilazione, con aria compressa asciutta e priva di olio.

L'attuale lista dei pezzi di ricambio del presente elettrous- tensile è presente in Internet sul sito www.fein.com.

In caso di necessità è possibile sostituire da soli le seguenti parti: Mandrino, impugnatura supplementare, accessori, batterla ricaricabile

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.

Smaltire correttamente batterie ricaricabili esclusivamente scariche.

In caso di batterie ricaricabili non completamente scariche, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti.
