BEDIENUNGSANLEITUNG YT85205 Yato

1. Abdeckung des Motors
2. Abdeckung des Schneidmessers
3. Rad
4. Handgriff
5. Schalter
6. Blockade des Schalters
7. Höhenregelung für das Mähen
8. Abdeckung der Auslassöff nung
9. Korb/Behältnis für den Rasenschnitt
10. Tragegriff
11. Schneidmesser

RU

Bedienungsanleitung durchgelesen

Tragen Sie Gehörschutz

Die unbefugten Personen fern halten

Vor den ausgeworfenen Gegenständen sollte man sich schützen

Netzkabel fern von den Schneiden halten. Vor der Einstellung, Reinigung, und beim Verflechten oder Beschädigung der Stromleitung, den Grasmäher ausschalten und den Leitungsstecker aus der Netzsteckdose herausziehen.

GEFAHR: Hochspannung.

Achtung! - Die laufenden Schneiden dürfen nicht berührt werden!

Zweite Klasse der elektrischen Sicherheit

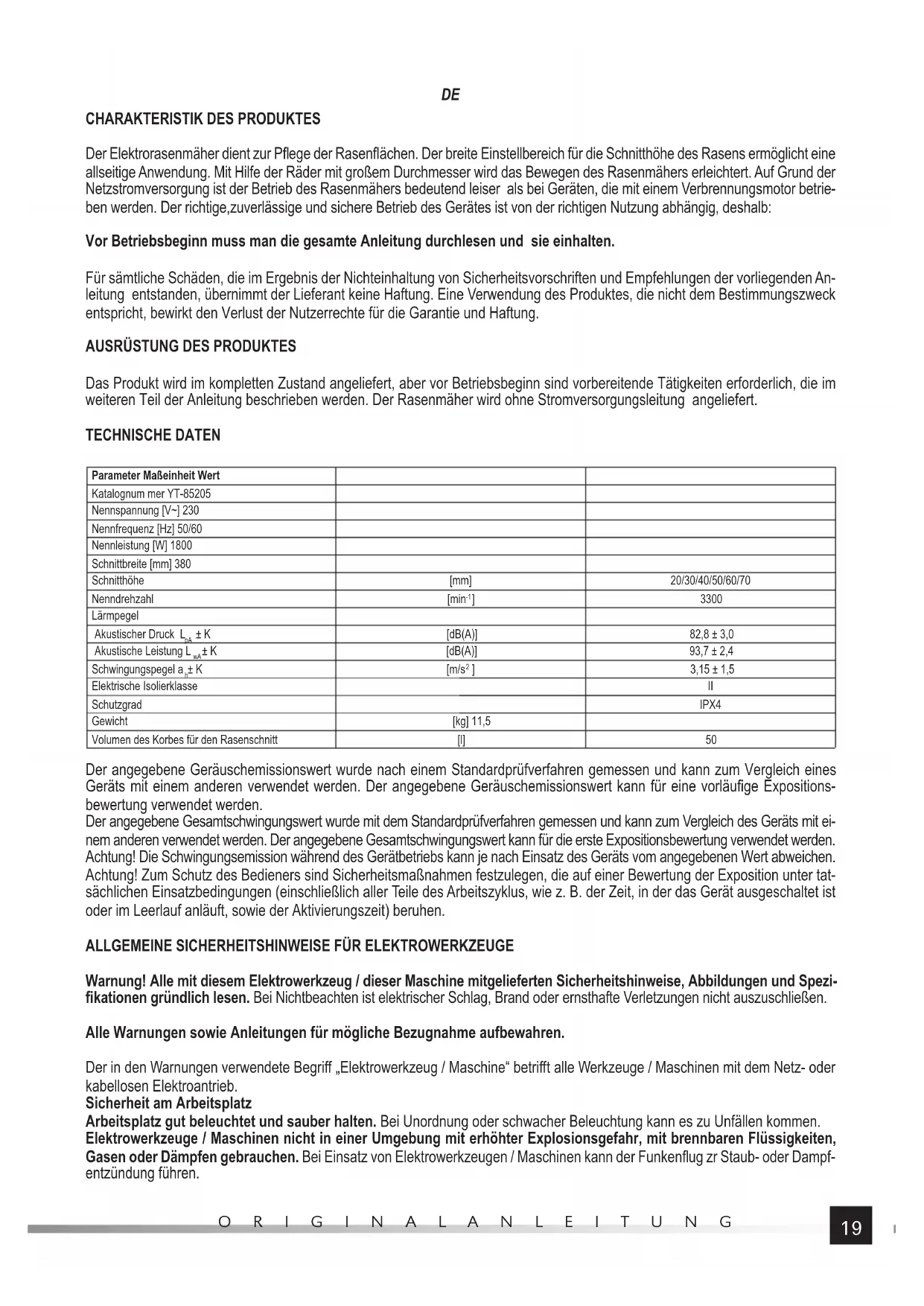

Der Elektrorasenmäher dient zur Pflege der Rasenflächen. Der breite Einstellbereich für die Schnitthöhe des Rasens ermöglicht eine allseitige Anwendung. Mit Hilfe der Räder mit großem Durchmesser wird das Bewegen des Rasenmähers erleichtert. Auf Grund der Netzstromversorgung ist der Betrieb des Rasenmähers bedeutend leiser als bei Geräten, die mit einem Verbrennungsmotor betrieben werden. Der richtige zuverlässige und sichere Betrieb des Gerätes ist von der richtigen Nutzung abhängig, deshalb:

Vor Betriebsbeginn muss man die gesamte Anleitung durchlesen und sie einhalten.

Für sämtliche Schäden, die im Ergebnis der Nichteinhaltung von Sicherheitsvorschriften und Empfehlungen der vorliegenden Anleitung entstanden, übernimmt der Lieferant keine Haftung. Eine Verwendung des Produktes, die nicht dem Bestimmungszweck entspricht, bewirkt den Verlust der Nutzerrechte für die Garantie und Haftung.

AUSRÜSTUNG DES PRODUKTES

Das Produkt wird im kompletten Zustand angeliefert, aber vor Betriebsbeginn sind vorbereitende Tätigkeiten erforderlich, die im weiteren Teil der Anleitung beschrieben werden. Der Rasenmäher wird ohne Stromversorgungsleitung angeliefert.

TECHNISCHE DATEN

Parameter Maßeinheit Wert
Katalognum mer YT-85205
Nennspannung [V~] 230
Nennfrequenz [Hz] 50/60
Nennleistung [W] 1800
Schnittbreite [mm] 380
Schnitthöhe	[mm]	20/30/40/50/60/70
Nenndrehzahl	[min ^-1 ]	3300
Lärmpegel
Akustischer Druck L_mA ± K	[dB(A)]	82,8 ± 3,0
Akustische Leistung L_wA ± K	[dB(A)]	93,7 ± 2,4
Schwingungspegel a_II ± K	[m/s ^2 ]	3,15 ± 1,5
Elektrische Isolierklasse		II
Schutzgrad		IPX4
Gewicht	[kg] 11,5
Volumen des Korbes für den Rasenschnitt	[l]	50

Der angegebene Geräuschemissionswert wurde nach einem Standardprüfverfahren gemessen und kann zum Vergleich eines Geräts mit einem anderen verwendet werden. Der angegebene Geräuschemissionswert kann für eine vorläufige Expositionsbewertung verwendet werden.

Der angegebene Gesamtschwingungswert wurde mit dem Standardprüfverfahren gemessen und kann zum Vergleich des Geräts mit einem anderen verwendet werden. Der angegebene Gesamtschwingungswert kann für die erste Expositionsbewertung verwendet werden. Achtung! Die Schwingungsemission während des Gerätbetriebs kann je nach Einsatz des Geräts vom angegebenen Wert abweichen. Achtung! Zum Schutz des Bedieners sind Sicherheitsmaßnahmen festzulegen, die auf einer Bewertung der Exposition unter tatsächlichen Einsatzbedingungen (einschließlich aller Teile des Arbeitszyklus, wie z. B. der Zeit, in der das Gerät ausgeschaltet ist oder im Leerlauf anläuft, sowie der Aktivierungszeit) beruhen.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezifikationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriff „Elektrowerkzeug / Maschine“ betrifft alle Werkzeuge / Maschinen mit dem Netz- oder kabellosen Elektroantrieb.

Sicherheit am Arbeitsplatz

Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen. Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten, Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenflug zr Staub- oder Dampfentzündung führen.

DE

Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug verloren gehen.

Elektrische Sicherheit

Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modifizieren. Keine Steckeradapter mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr eines möglichen elektrischen Schlages.

Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr eines möglichen elektrischen Schlages.

Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweglichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages.

Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvorrichtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages minimiert.

Persönliche Sicherheit

Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerkzeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einfluss von Alkohol, Drogen oder Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen.

Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutzmasken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerkzeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden, vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurückgelassener Schlüssel kann zu ernsthaften Verletzungen führen.

Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert.

Nicht zulassen, dass die bei der häufigen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pfl egen

Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektrowerkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte Beanspruchung eingesetzt.

Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist. Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Gerätebedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Elektrowerkzeuge / Maschinen und Zubehör ordnungsgemäß warten. Elektrowerkzeuge / Maschinen auf nicht zusammenpassende oder verklemmte Werkzeuge, beschädigte Komponenten oder sonstige Fälle kontrollieren, die Funktion des Elektrowerkzeuges / der Maschine beeinträchtigen können. Alle Schäden vor Einsatz des Elektrowerkzeuges / der Maschine beheben lassen. Viele Unfälle werden durch eine mangelhafte Wartung des Elektrowerkzeuges / der Maschine herbeigeführt.

Schneidwerkzeuge immer sauber und geschärft halten. Ordnungsgemäß gewartete scharfkantige Schneidwerkzeuge ver-

DE

klemmen sich selten und können bei der Arbeit besser kontrolliert werden.

Nur Elektrowerkzeuge / Maschinen, Zubehör oder sonstige Anbauwerkzeuge usw. nach dieser Bedienungsanleitung einsetzen, dabei die Art und die Bedingungen der jeweiligen Arbeit berücksichtigen. Werden Werkzeuge nicht bestimmungsgemäß eingesetzt, kann es zu gefährlichen Situationen führen.

Handgriffe und Haleflächen immer trocken, sauber, öl- und schmierstofffrei halten. Durch verschmutzte Handgriffe und Halteflächen wird eine sichere Bedienung und Kontrolle des Elektrowerkzeuges / der Maschine bei gefährlichen Situationen unmöglich.

Reparaturen

Elektrowerkzeug / Maschine nur in entsprechenden Vertragswerkstätten unter Einsatz von Originalersatzteilen reparieren lassen. Dadurch wird eine entsprechende Arbeitssicherheit des Gerätes gewährleistet.

Sicherheitswarnungen für Rasenmäher

Benutzen Sie den Rasenmäher nicht bei schlechtem Wetter, insbesondere wenn Blitzeinschlaggefahr besteht. Dadurch verringert sich die Gefahr eines Blitzeinschlags.

Untersuchen Sie den Bereich, in dem Sie den Rasenmäher verwenden möchten, gründlich auf Wildtiere. Wildtiere können während des Betriebs durch den Rasenmäher verletzt werden.

Untersuchen Sie den Bereich, in dem Sie den Rasenmäher verwenden möchten, gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper. Herausgeschleuderte Gegenstände können Verletzungen verursachen.

Vor der Inbetriebnahme des Rasenmähers immer eine Sichtprüfung durchführen, um sicherzustellen, dass das Messer und die Messereinheit nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Teile erhöhen die Verletzungsgefahr.

Überprüfen Sie vor dem Gebrauch das Netzkabel und ggf. Verlängerungskabel auf Anzeichen von Beschädigung oder Alterung. Verwenden Sie den Rasenmäher nicht, wenn das Kabel beschädigt oder abgenutzt ist. Wenn das Kabel während des Gebrauchs beschädigt oder abgenutzt wird, schalten Sie den Rasenmäher aus und berühren Sie das Kabel nicht, bevor Sie es von der Stromversorgung trennen. Ein beschädigtes Netzkabel oder Verlängerungskabel kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

Überprüfen Sie den Grasfangkorb regelmäßig auf Verschleiß oder Abnutzung. Ein abgenutzter oder beschädigter Grasfangkorb kann die Verletzungsgefahr erhöhen.

Lassen Sie die Schutzvorrichtungen an ihrem Platz. Die Schutzvorrichtungen müssen funktionsfähig und ordnungsgemäß montiert sein. Eine lose, beschädigte oder nicht ordnungsgemäß funktionierende Schutzvorrichtung kann zu Verletzungen führen.

Halten Sie alle Kühllufteinlässe frei von Schmutz. Blockierte Lufteinlässe und Schmutz können zu Überhitzung oder Brandgefahr führen.

Tragen Sie beim Arbeiten mit dem Rasenmäher immer rutschfestes und schützendes Schuhwerk. Bedienen Sie den Rasenmäher nicht barfuß oder mit offenen Sandalen. Dadurch wird die Gefahr von Fußverletzungen durch Kontakt mit dem sich bewegenden Messer verringert.

Tragen Sie beim Rasenmähen immer lange Hosen. Freiliegende Haut erhöht die Verletzungsgefahr durch herausgeschleuderte Gegenstände.

Betreiben Sie den Rasenmäher nicht in nassem Gras. Gehen Sie, rennen Sie niemals. Dadurch verringern Sie die Gefahr des Ausrutschens und Stürzens, was zu Verletzungen führen kann.

Betreiben Sie den Rasenmäher nicht an übermäßig steilen Hängen. Dadurch verringert sich die Gefahr, dass Sie die Kontrolle verlieren, ausrutschen oder stürzen, was zu Verletzungen führen kann.

Achten Sie beim Arbeiten an Hängen immer auf Ihren Tritt, arbeiten Sie immer quer zur Hangseite, niemals bergauf oder bergab, und seien Sie bei Richtungswechseln äußerst vorsichtig. Dadurch verringern Sie das Risiko von Kontrollverlust, Ausrutschen und Stürzen, die zu Verletzungen führen können.

Seien Sie beim Rückwärtsfahren oder beim Heranziehen des Rasenmähers äußerst vorsichtig. Achten Sie stets auf Ihre Umgebung. Dadurch verringert sich die Stolpergefahr während des Betriebs.

Halten Sie das Netzkabel von den Schneidklingen fern. Ein beschädigtes Netzkabel kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose, wenn das Kabel verwickelt oder beschädigt ist. Verwickelte oder beschädigte Kabel können das Risiko eines Stromschlags erhöhen.

Berühren Sie keine Klingen und andere gefährliche bewegliche Teile, während diese noch in Bewegung sind. Dadurch wird die Verletzungsgefahr durch bewegliche Teile verringert.

Wenn Sie festsitzendes Material entfernen oder den Rasenmäher reinigen, achten Sie darauf, dass alle Netzschalter ausgeschaltet und das Netzkabel abgezogen sind. Ein unerwarteter Betrieb des Rasenmähers kann zu schweren Verletzungen führen.

BEDINUNG DES RASENMÄHERS

Vorbereitung für den Betrieb

Den Rasenmäher auspacken und sämtliche Verpackungselemente entfernen. Es wird aber empfohlen, die Verpackung aufzubewahren, da sie während des Transports oder der Lagerung nützlich sein kann.

Es ist außerdem zu prüfen, ob keines der Teile des Produktes während des Transports beschädigt wurde; sämtliche festgestellten Beschädigungen, z.B. Risse oder Verformungen, disqualifizieren das Gerät vom weiteren Gebrauch so lange,

DE

bis es repariert oder die beschädigten Teile ausgetauscht wurden.

Es wird empfohlen, alle Teile auf einen flachen, harten und sauberen Untergrund abzulegen.

Während der Montage muss man persönliche Schutzmittel tragen, und zwar solche wie Schutzhandschuhe, Abdeckung der Augen sowie Schutzkleidung.

Hinweis! Vor Beginn der Montage des Rasenmähers muss man sich davon überzeugen, dass der Rasenmäher nicht an die Stromversorgung angeschlossen ist. Die Stromversorgungsleitung muss vom Schalter des Rasenmähers getrennt sein.

Den unteren Teil der Stütze des Handgriffes in beide Öffnungen in der Nähe der hinteren Räder einschieben und jede der Seiten mit Schrauben sichern (II). Überzeugen Sie sich, dass beide Enden mit Schrauben immobilisiert wurden, und der Querteil der Stütze parallel zum Untergrund ist (III). Der obere Teil der Stütze des Handgriffes ist an die unteren Teile anzupassen und mit Hilfe von Schrauben und Stellrädern (IV) zu verbinden. Die Stellräder sind nach außen der Stütze des Handgriffes zu richten (V). Die Anschlussleitung des Schalters ist an die Stütze des Handgriffes mit einer Schelle zu befestigen (VI). Dabei ist die Lage der Schelle so zu wählen, damit die Leitung nicht angespannt ist, aber gleichzeitig nicht zu sehr von der Stütze absteht. Eine zu sehr abstehende Leitung kann sich während des Betriebes in ein Hindernis verhaken (z.B. Gestrüpp), was die Ursache für ihre Beschädigung sein kann und eine Gefahr für einen elektrischen Stromschlag darstellt.

Den Handgriff des Korbes für den Rasenschnitt ist an die obere Wand des Korbes anzuschrauben (VII).

Die obere Abdeckung umdrehen und mit Schrauben und Unterlegscheiben an das Gestell des elastischen Teiles des Korbes (VIII) befestigen. Der elastische Teil des Korbes wird an das Gestell und die obere Wand des Korbes befestigt. Die Vorderkante des elastischen Teiles besitzt Schellen, die man auf das Gestell legen muss (IX). Die obere Kante des elastischen Teiles hat eine Versteifung und Schnappverschlüsse, die man in den Öffnungen der oberen Wand des Korbes (X) befestigen muss..

Ergreifen Sie den Korb am Handgriff und heben Sie ihn an, um die Richtigkeit der Montage zu prüfen (XI).

Der Korb für den Rasenschnitt wird am Gehäuse des Rasenmähers befestigt. Die Abdeckung der Auslassöffnung ist anzuheben, wobei sie in der maximalen oberen Stellung gehalten wird und der Korb an den Haken der hinteren Wand des Gehäuses vom Rasenmäher befestigt wird (XII). Die Abdeckung ist so loszulassen, damit sie die Öffnung in der oberen Wand des Korbes bedeckt (XIII).

Die Demontage des Korbes muss man in der umgekehrten Reihenfolge durchführen.

Der Rasenmäher mit dem montierten Korb für den Rasenschnitt ist nun betriebsbereit.

Höheneinstellung der Mahd (XIV)

Der Rasenmäher wurde mit einem Hebel ausgerüstet, der einfach und schnell eine Änderung der Schnitthöhe beim Mähen ermöglicht. Den Hebel muss man an die Seite schieben, wobei er aus der Buchse der Führung geschoben wird. Danach wird nach dem Einstellen der gewünschten Höhe durch Verschieben nach vorn oder hinten der Hebel zur Seite geschoben und seine Lage in der Buchse der Führung blockiert.

Das Verschieben des Hebels nach vorn des Rasenmähers bewirkt eine Erhöhung der Schnitthöhe, das Verschieben in die Gegenrichtung verringert dagegen die Schnitthöhe für das Mähen.

Warnung! Wenn die Notwendigkeit besteht, Höhenänderungen während des Betriebes vorzunehmen, dann muss man zuerst den Rasenmäher ausschalten, abwarten bis das Schneidmesser anhält, den Rasenmäher von der Stromversorgungsleitung trennen und erst dann zu den Tätigkeiten im Zusammenhang mit der Schnitthöhenänderung übergehen. Ein zufälliges Starten des Messerbetriebs während der Höhenänderung kann zu ernsthaften Verletzungen führen.

Anschließen des Rasenmähers an die Stromversorgung

Der Rasenmäher wurde nicht mit einem traditionellen Stecker, der an die Stromversorgungsleitung befestigt ist, ausgerüstet. Der Stecker ist starr an dem Schalter befestigt, wobei in diesem Zusammenhang der Rasenmäher mit einer Netzsteckdose durch eine externe Leitung verbunden werden muss. In Bezug auf den Funktionscharakter des Rasenmähers muss man also solche Leitungen verwenden, die auch für den Außenbetrieb geeignet sind. Die Stromversorgungsleitung muss eine einzelne Steckdose haben, die in den Stecker am Rasenmäher passt. Das Umarbeiten des Steckers oder der Steckdose zur Anpassung untereinander ist verboten. Die elektrischen Parameter der Stromversorgungsleitung müssen den elektrischen Parametern des Gerätes entsprechen, und zwar wie auf dem Typenschild aufgeführt. Man muss auch darauf achten, dass die Querschnittgröße der Stromversorgungsleitungen von der Leitungslänge abhängt. In Bezug auf den Querschnitt der Stromversorgungsleitungen sollte man sich an die nachfolgenden Empfehlungen halten:

• 1,0 mm ^2 – Leitungslänge nicht größer als 40 m,
• 1,5 mm ^2 – Leitungslänge nicht größer als 60 m,
• 2,5 mm ^2 – Leitungslänge nicht größer als 100 m.

Während der Vorbereitungen des Funktionsbetriebes und während des Betriebes selbst muss man ständig auf die Stromversorgungsleitung achten. Die Stromversorgungsleitung ist vor Wasser, Feuchtigkeit, Ölen, Wärmequellen und scharfkantigen Gegenständen zu schützen. Außerdem ist die Leitung so zu verlegen, dass sie nicht in den Bereich vom Schneidmesser des Rasenmähers gelangt. Beim Durchschneiden der Leitung droht ein elektrischer Stromschlag, was zu ernsthaften Verletzungen oder zum Tod führen kann. Achten Sie auch bitte darauf, dass kein Leitungsgewirr entsteht. Ein Hinfallen und ernsthafte Ver-

DE

letzungen können die Folge sein.

Die Stromversorgungsleitung darf nicht überlastet werden und man muss dafür sorgen, dass sie auf keinem Abschniit gespannt ist. Während der Umsetzung des Rasenmähers darf man nicht an der Leitung ziehen., d.h. man muss immer am Gehäuse des Steckers und der Steckdose ziehen und niemals an der Leitung!

Das Schaltergehäuse vom Rasenmäher ist mit einem Haken ausgerüstet, der die Steckdose der Stromversorgungsleitung vor dem Herausreißen aus dem Stecker des Schalters schützt. Man muss in der Nähe der Leitungssteckdose eine Schleife von ca. 30 cm bilden, durch die Öffnung legen, in der sich der Haken befindet und sie dort einhaken (XV).

Die Leitungssteckdose ist an den Stecker des Schalters anzuschließen (XVI).

Achten Sie dabei darauf, dass die Leitung nicht geknickt bzw. nicht gespannt wird. Im Bedarfsfall trennt man die Leitung vom Stecker, verlängert die Schleife und schließt sie erneut an.

Starten und Anhalten des Rasenmähers

Der Rasenmäher muss auf einen flachen, ebenen und harten Untergrund gestellt werden und sich dabei überzeugen, dass sich unter dem Rasenmäher keine Hindernisse befinden, die mit dem Schneidmesser in Berührung kommen könnten. Überzeugen Sie sich auch, dass die Stromversorgungsleitung während der Inbetriebnahme des Gerätes keinen Kontakt mit dem Schneidmesser hat.

Der Schalter wurde mit einer Blockade ausgerüstet, die ein zufälliges Einschalten des Gerätes beim Drücken auf den Schalter verhindert. Jetzt muss man drücken und die Taste der Blockade (XvII) festhalten und den Hebel am Handgriff ziehen,. wodurch die Umdrehungen des Schneidmessers gestartet werden. Nach Freigabe der Blockade des Schalters ergreift man mit beiden Händen den Handgriff (XVII).

Die Freigabe des Druckes auf den Hebel des Schalters bewirkt das Anhalten des Rasenmähers. Die Schneiden des Messers können sich noch eine Zeit lang drehen.

Funktionsbetrieb des Rasenmähers

Vor Betriebsbeginn muss man den Arbeitsbereich des Rasenmähers vorbereiten. Es ist dabei zu prüfen, ob keine Hindernisse vorhanden sind, die von den Schneidmessern erfasst werden könnten und so den Rasenmäher beschädigen oder ausgeworfen werden und somit zu einer Gefahr für den Bediener oder unbeteiligte Personen werden.

Außerdem muss man am geplanten Arbeitsplatz überprüfen, ob sich vor Ort keine Elektroleitungen befinden, die von den Schneidmessern durchgeschnitten werden könnten. Die Beschädigung einer Elektroleitung ist die Gefahr für einen elektrischen Stromschlag, was zu ernsthaften Verletzungen oder Tod führen kann.

Man muss sich auch davon überzeugen, dass sich im Arbeitsbereich keine unbeteiligten Personen oder Haustiere aufhalten. Wenn solche Personen während des Rasenmähens erscheinen muss man zuerst sofort den Rasenmäher anhalten und erst danach die Leute vor der Gefährdung warnen.

Prüfen Sie auch die Länge des Rasens, um die richtige Schnitthöhe einzustellen. Dabei sollte niemals mehr als 1/3 der Rasenlänge abgeschnitten werden. Wenn der Rasen schon sehr hoch ist, sollte man ihn in Etappen mähen. Das Mähen muss man regelmäßig durchführen und dabei kontrollieren, dass die Höhe des Rasens die Möglichkeiten des Rasenmähers nicht überschreitet.

Beachten Sie auch, dass kein nasser Rasen gemäht wird., da er dann das Bestreben hat, im Inneren des Gerätes anzukleben, was besonders im Korb für den Rasenschnitt zu einer Ansammlung führt. Auf nassem Rasen kann man auch ausrutschen und Hinfallen.

Vor Betriebsbeginn sind auch alle Elemente zu prüfen. Wenn irgendwelche Beschädigungen festgestellt werden, darf man vor der Beseitigung der Schäden oder dem Austausch der beschädigten Elemente gegen neue nicht mit der Arbeit beginnen. Prüfen Sie auch die Wegbarkeit der Lüftungsöffnungen. Im Bedarfsfall sind sie mit einer weichen Bürste oder Pinsel zu reinigen. Verwenden Sie keine scharfkantigen Metallgegenstände zum Reinigen der Lüftungsöffnungen des Rasenmähers.

Überprüfen Sie auch die Schraubverbindungen, ob sie sich gelockert haben. Im Bedarfsfall wieder anschrauben.

Ebenso ist zu prüfen, ob die Handgriffe sauber und frei von Schmiermitteln und anderen Verunreinigungen sind. Bei Bedarf sind sie mit einem weichen Lappen zu reinigen.

Während des Funktionsbetriebes muss man regelmäßig Pausen einhalten, um Übermüdung und Überarbeitung zu vermeiden. Dadurch wird auch eine bessere Kontrolle des Rasenmähers ermöglicht und das Unfallrisiko verringert.

Hinweis! Der Rasenmäher ist während des Betriebes immer zu schieben und nicht auf sich zu ziehen. Das Ziehen des Rasenmähers bewirkt, dass der Bediener sich rückwärts bewegt und er dadurch das Gebiet hinter sich nicht kontrollieren kann. Darüber hinaus könnten die Schneidmesser beim Ziehen die Stromversorgungsleitung erfassen.

Den Rasenmäher muss man langsam schieben und dabei gehen und nicht laufen. Dadurch wird eine bessere Kontrolle über den Rasenmäher gewährleistet und die Reaktionszeit bei unerwarteten Ereignissen verkürzt.

Während dem Mähen sollte man sich in Form von Reihen bewegen (XVIII). Die Reihen muss man bei gleicher Breite halten; sie können sich etwas überlagern, ohne dass kein Platz verlassen wird. Während einer Richtungsänderung muss man besonders vorsichtig sein.

Man muss auch dafür sorgen, dass das Mähen von der Seite des Elektroanschlusses begonnen wird. Dadurch wird das Risiko des Überfahrens der Elektroleitung verringert.

Mäht man den Rasen in der Nähe von Blumenbeeten, muss man sich drumherum bewegen.

Während des Funktionsbetriebes muss man regelmäßig den Korb für den Rasenschnitt entleeren.

DE

Nach Arbeitsende ist der Rasenmäher auszuschalten, abzuwarten bis das Schneidmesser zum Stillstand kommt und dann die Stromversorgungsleitung abzutrennen und bis zum Abkühlen des Rasenmähers warten, wonach man mit den Wartungsarbeiten beginnen kann.

Hinweis! Wenn während des Betriebes ein fremdes Objekt auf den Rasenmäher einschlägt, muss man sofort den Rasenmäher ausschalten, abwarten bis das Schneidmesser zum Stillstand kommt, dann die Stromversorgungsleitung abtrennen und bis zum Abkühlen des Rasenmähers warten. Danach ist zu überprüfen, ob der Rasenmäher nicht beschädigt wurde. Wenn Beschädigungen festgestellt werden, dann ist vor ihrer Beseitigung die weitere Arbeit mit dem Rasenmäher verboten. Übermäßige Schwingungen des Rasenmähers während des Betriebes können auch durch eine Beschädigung des Rasenmähers hervorge-rufen werden. Man muss dan den Funktionsbetrieb anhalten, die Stromversorgungsleitung abtrennen und eine Überprüfung des Rasenmähers vornehmen.

WARTUNG DES RASENMÄHERS

Hinweis! Vor jedem Beginn der Wartungsarbeiten muss man sich vergewissern, ob der Rasenmäher von der Stromversorgung getrennt wurde. Die Stromversorgungsleitung muss vom Rasenmäher getrennt sein.

Bei allen Wartungsarbeiten muss man immer Schutzhandschuhe tragen.

Wenn irgendeine Wartungsarbeit in der Anleitung nicht beschrieben wurde, bedeutet dies, dass sie in einer autorisierten Servicewerkstatt des Herstellers durchzuführen ist.

Das Produkt muss man nach jedem Gebrauch reinigen. Die Rasenrester sind mit einer weichen Bürste, Pinsel oder Lappen zu entfernen..Reinigen Sie die Lüftungsöffnungen und gewährleisten Sie ihre Wegbarkeit.

Die schwerer zu beseitigenden Verschmutzungen kann man mit einem Druckluftstrom von nicht mehr als 0,3 MPa entfernen..

Dabei dürfen keine Chemikalien, Alkaloide, Abriebmittel oder aggressive Reinigungsmittel zum Reinigen des Rasenmähers verwendet werden. Den Rasenmäher darf man auch nicht mit einem Wasserstrahl reinigen oder ihn in Wasser tauchen.

Prüfen Sie auch den Verschleißgrad sowie vorhandene Beschädigungen am Schneidmesser des Rasenmessers. Wenn übermäßiger Verschleiß oder Beschädigungen festgestellt werden, muss man die Schneidmesser gegen neue austauschen.

Die Schneidmesser dürfen nur gegen Originalmesser ausgetauscht werden, und zwar identisch mit dem, das fabrikmäßig im Rasenmäher montiert wurde. Nur mit den verwendeten Originalersatzteile ist die Einhaltung der Sicherheit des Produktes möglich.

Den Wechsel des Messers sollte ein erfahrener Nutzer vornehmen. Wenn irgendwelche Zweifel bestehen, muss man sich mit einer autorisierten Servicewerkstatt des Herstellers in Verbindung setzen.

Mit Hilfe eines Schlüssels ist dann (entgegengesetzt zum Uhrzeigersinn) die Befestigungsschraube für das Schneidmesser (XIX) zusammen mit der Unterlegscheibe zu demontieren..

Entfernen Sie das alte Schneidmesser. Im Bedarfsfall ist auch die Befestigung des Messers zu reinigen. Das neue Schneidmesser ist nun zu montieren, wobei auf die Richtung des Messers geachtet werden muss. Der Pfeil als Anzeige für die Drehrichtung des Messers muss mit der Drehrichtung des Motors übereinstimmen.

Beim Befestigen des Schneidmessers muss man die Schraube (im Uhrzeigersinn) mit einem Drehmoment von 55-60 Nm anschrauben.

Nach jedem Gebrauch und Reinigen des Messers müssen die Schneidkanten mit einer dünnen Schicht von leichtem Maschinenöl bedeckt werden. Dadurch wird die Korrosion eingeschränkt und die Lebensdauer des Schneidmessers verlängert.

Das Messer muss man jeweils nach zwei Jahren oder 50 Betriebsstunden austauschen.

Nach jeder Arbeit muss man den Korb für den Rasenschnitt demontieren und ihn von Rasenrestern entleeren. Den Korb kann man mit leichtem Seifenwasser auswaschen. Nach dem Reinigen muss man ihn zum völligen Austrocknen in der Arbeitsstellung belassen.

Wenn die innere Leitung, die den Schalter des Produktes mit dem Motor verbindet, beschädigt wurde, muss man sie in einer autorisierten Servicewerkstatt des Herstellers austauschen lassen. Diese Leitung darf man nicht selbst reparieren; sie muss ausgewechselt werden. Der Funktionsbetrieb mit beschädigter Leitung ist verboten.

LAGERUNG UND TRANSPORT DES RASENMÄHERS

Hinweis! Vor der Lagerung oder dem Transport des Rasenmähers muss man ihn von der Stromversorgung trennen. Das Reinigen sollte gem. den Hinweisen der Anleitung erfolgen.

Das Gerät ist in dunklen, trockenen, frostfreien und gut belüfteten Räumen zu lagern. Der Lagerort ist vor Kindern zu schützen. Die Lagertemperatur sollte zwischen 10 und 30 °C betragen. Es wird die Aufbewahrung des Rasenmähers in der fabrikmäßigen Verpackung oder in einer anderen staubgeschützten Verpackung empfohlen.

Vor dem Transport des Rasenmähers muss man ihn auf die größte Schnitthöhe einstellen. Beim Transportieren ist er an den Griffen zu tragen. Der Rasenmäher ist während des Transports vor Schlägen und starken Vibrationen zu schützen. Außerdem muss man ihn für die Zeit des Transports vor dem Verrutschen und Umkippen entsprechend sichern.
