Produkttyp	Digitale Überwachungskamera (Trail-Kamera)
Marke	Bushnell
Modell	Trail Sentry 119000
Bildsensor	CMOS-VGA-Sensor 1/3 Zoll, softwaremäßige Interpolation auf 1,3 MP
Auflösung Standbild	1280 x 960 Pixel (SXGA), JPEG-Format
Videoauflösung	320 x 240 Pixel, 1 Bild/s, 15 Sekunden, AVI-Format
Objektiv	Brennweite 42 mm, Blende f/3.5, Sichtfeld 45°
Blitz	Elektrophischer Glühblitz, Reichweite 4,5 m
Bewegungssensor (PIR)	Passiver Infrarotsensor, Reichweite 13,7 m, Winkel 10°
Verzögerung zwischen Aufnahmen	30 Sekunden
Display	Monochromes LCD-Display, automatische Abschaltung nach 3 Min.
Stromversorgung	4 Alkali-Batterien Typ D
Batterielebensdauer	Etwa 30 Tage (abhängig von Temperatur, Aktivität, Blitz)
Speicher	SD-Karte (nicht im Lieferumfang), kompatibel bis 1 GB (MMC nicht empfohlen)
Dateiverwaltung	DCF Version 1.0, Ordner DCIM/100MEDIA
Passwortschutz	Ja, 4-stelliger Code (0000 bis 9999, Standard 0000)
Befestigung	Extrabreiter Gurt mit Vorhängeschloss-Schlaufe
Erkennungsanzeige	Rote LED auf der Vorderseite
Garantie	2 Jahre eingeschränkt
Pflege	Mit einem weichen, trockenen Tuch reinigen; Wasser vermeiden

Häufig gestellte Fragen - Trail Sentry 119000 BUSHNELL

Wie stelle ich Datum und Uhrzeit am Trail Sentry ein?

Drücken Sie kurz Menu, dann Enter zum Bestätigen von 'DATE'. Verwenden Sie Up/Down, um Monat, Tag und Jahr einzugeben. Stellen Sie dann die Uhrzeit (24h-Modus) ein und drücken Sie Enter zum Bestätigen.

Wie ändere ich das Standardpasswort?

Schalten Sie das Gerät ein, drücken Sie Menu, bis das Schlüsselsymbol blinkt. Drücken Sie Enter, dann verwenden Sie Up/Down, um einen neuen 4-stelligen Code einzugeben. Drücken Sie nach jeder Ziffer Enter zum Bestätigen.

Wie befestige ich die Kamera an einem Baum?

Führen Sie den Gurt durch die Schlitze auf der Rückseite des Sentry, befestigen Sie die Schlaufen, und wickeln Sie ihn fest um einen Baum, wobei die Kamera auf den zu überwachenden Bereich gerichtet sein sollte. Ziehen Sie den Gurt fest, um Bewegungen zu vermeiden.

Warum sind Nachtvideos dunkel?

Der Blitz wird nur für Standbilder ausgelöst, nicht für Videoclips. Für Nachtvideos ist Umgebungslicht (Mond usw.) erforderlich. Verwenden Sie den Standbildmodus für beleuchtete Nachtaufnahmen.

Wie wechsle ich vom Foto- in den Videomodus?

Drücken Sie Menu, bis 'EVENT' blinkt, dann Enter. Verwenden Sie Up/Down, um das Symbol für Standbild oder Videoclip auszuwählen, dann Enter zum Bestätigen.

Wie lange halten die Batterien?

Alkali-Batterien Typ D halten etwa 30 Tage, abhängig von Temperatur, Auslösefrequenz und Blitznutzung. Eine dauerhaft leuchtende rote LED zeigt eine niedrige Spannung an.

Welche SD-Karte verwenden?

Verwenden Sie eine Secure Digital (SD)-Karte mit einer Kapazität zwischen 16 MB und 1 GB. MMC-Karten werden nicht empfohlen. Setzen Sie sie mit den Metallkontakten zur Rückseite des Steckplatzes ein.

Wie kann ich Fotos und Videos auf einem Computer anzeigen?

Entfernen Sie die SD-Karte und legen Sie sie in einen USB-Kartenleser ein. Die Dateien befinden sich im Ordner DCIM/100MEDIA: Fotos als JPG, Videos als AVI. Das Ereignisprotokoll ist eine TXT-Datei.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob vier Batterien Typ D korrekt eingelegt sind (flache Seite gegen die Feder). Fehlt die SD-Karte, kann das Gerät hängen bleiben: Legen Sie eine Karte ein oder entfernen Sie eine Batterie und setzen Sie sie zurück.

Wie teste ich den Bewegungssensor?

Schalten Sie das Gerät ein und bewegen Sie Ihre Hand vor dem Objektiv und dem PIR-Sensor. Das LCD-Display sollte für jede Erkennung 'Pir', 'EVNT', 'rECd' anzeigen. Die rote LED blinkt ebenfalls bei Ereignissen.

BEDIENUNGSANLEITUNG Trail Sentry 119000 BUSHNELL

Digitale Verfolgungskamera

DEUTSCH

Wir gratulieren zu Ihrem Kauf der Bushnell® Digital Trail Sentry™ Kamera! Diese wetterfeste robuste Verfolgungskamera ist für die Aufzeichnung von Outdoor Standbildern oder Filmclips von wildlebenden Tieren ausgelegt. Diese Betriebsanweisung wird Ihnen dabei helfen, die Wache zu verstehen, einzustellen und die bestmöglichen Ergebnisse zu erzielen.

Merkmale der Bushnell Digital Trail Sentry

Wenn Sie nach einer Digitalkamera für die Erkundung oder die Überwachung von Wild gesucht haben, die alle wesentlichen Merkmale aufweist, jedoch ohne die ungewünschten Verzierungen, Ausgaben oder verwirrenden Betriebsmenüs mancher weniger effektiver markenloser "Wildkameras", dann ist Ihre Suche mit der Bushnell Trail Sentry beendet. Diese Verfolgungskamera ist mit einer der benutzerfreundlichsten Schnittstelle der Industrie leicht in der Einstellung und im Gebrauch. Der extrabreite Gurt gewährlistet die sichere Anbringung am Baum, und ein Schlupfloch für das Vorhängeschloss plus ein Software-Passwort halten eventuelle Diebe fern. Die Digitalkamera mit hoher Auflösung liefert deurliche Ansichten von Wild in Ihrer Umgebung und stempelt jedes Bild mit Datum und Uhrzeit ab. Die Sentry kann 1,3 MP (softwareinterpoliert) Standbilder oder 15 Sekunden dauernde Filmclips erfassen. Alle Bilder, Filme und Ereignisse werden auf einer SD-Karte (nicht mitgeliefert) aufgezeichnet und können bequem auf Ihren Heimcomputer übertragen werden (oder den Bushnell 11-9500C Trail Scout Betrachter benutzen und Bilder vor Ort betrachten, kopieren oder löschen). Die Kamera funktioniert Tag und Nacht und erfasst Wild bis zu 14 m. Der überdimensionicierte Glühlichtblitz reicht bis 4,50 m bei Nachbildern. Solange Bewegung/Wärme entdeckt wird, wird alle 30 Sekunden ein neues Foto aufgenommen. Das LCD Display stellt eine Brise vor Ort ein. Die TRAIL SENTRY ist robust und wetterfest

KURZER LEITFADEN: BUSHINELL TRAIL SENTRY 11-9000

1. Die Kamera mit Lösen der Schnappriegel an der rechten Kameraseite öffnen. 4 "D" Zellbatterien (flacher Boden aller Batteriekontaklfedern) und eine SD-Karte (nicht mitgeliefert, jede Kapazität von 16 MB bis 1 GB ist möglich) in den Schlitz rechts von den 5 Knöpfen einsetzen (Oberseite nach unten, Markenname nach vorne). Die Karte hinunterdrücken, bis ein Klicken zu hören
2. Den Leistungsschalter drücken und loslassen. Das Display zeigt vier "Striche", wechselt dann zu "HHHH" mit einem blinkenden Schlüsselicon darunter. Dies ist die Aufforderung, das Passwort einzugeben, das im Einsstellungsmend geändert werden kann. Beim ersten Einschalten der Kamera ist das Standardpasswort "0000". Den Enter Knopf viermal drücken, um vier Nullen einzugeben, ihn dann zur Bestätigung erneut drücken - das Display zeigt "PASS" an, und die Kamera ist betriebshereit. Wenn das falsche Passwort eingebu werden, blinkt das Display "ERRO", und die Kamera funktioniert nicht.
3. Bei der ersten Benutzung der Kamera sollten das Datum und die Uhrzeit eingestellt werden, damit die Fotos richtig "ubgestempelt" werden. Den Mentl-Knopf kurz drücken, auf dem Display blinkt "DATE". Enter drücken, um zu bestätigen, dass das Datum geändert werden soll, dann blinken die beiden ersten Stellen und fordern zur Eingabe des Monars auf. Mit den Nach oben/Nach unten Knöpfen den aktuellen Monat einstellen, dann Enter drücken, und den Vorgang für den Tag des Monats wiederholen und erneut Enter drücken. Dann wechselt das Display für die Einstellung des Jahres, wobei nur die beiden letzten Stellen blinken ("20__"). Wenn erforderlich, erneut mit den Nach oben/Nach unten Knöpfen des Jahr ändern, Enter drücken und die Uhrzeit einstellen ("TIME" blinkt, Enter drücken und mit den Nach oben/Nach unten Knöpfen die Stunde und die Minute einstellen. Das Zeit-Display zeigt im 24-Stunden-Standard an. 2:00 PM wird also als "1400" angezeigt, usw.).
4. Nach der Einstellung von Datum und Uhrzeit und dem Drucken von Enter blinkt "EVENT" auf dem Display. Enter drücken, und die "Kamera" Icons für Standfotos und Filmclips blinken beide. Somit kann gewählt werden, welche Dateziart alle 30 Sekunden aufgezeichnet wird, solange Bewegung und Wärne erfasst werden. Erneut Enter drücken, und es blinkt nur das Icon für Standfotos. Mir Drücken der Nach oben/Nach unten Knöpfe kann zwischen den blinkenden Icons für Filmkamera und Standfotos abgewechselt werden. Den gewünschten Bilddateimodus wählen und Enter drücken, solange dieses Icon blinkt.
5. Als nächstes blinkt das "Schlüssel" Icon, Enter drücken und ein beliebiges vierstelliges Passwort eingeben (zur Beibehaltung des standardmässigen "0000" nur 4 mal Enter drücken, dabei für den Wechsel jeder Stelle die Nach oben/Nach unten Knöpfe benutzen, und mit Enter zur nächsten Stelle überegen. Danach für die Rückkehr zum Einstellungsrend für Datum/Uhrzeit Enter drücken oder zum Verlassen aller Einstellungsmends jederzeit den MENU-Knopf drücken und zum Normalbetrieb zurückkehren.

KURZER LEITFADEN: BUSHINELL TRAIL SENTRY 11-9000

1. Im normalen Betriebsmodus zeigt das Display nur das Icon für Standfoto oder Filmelp in der Ecke unter links an, ein Icon für die SD-Karte unten rechts sowie eine oder mehrere Stellen, die angehen, wie viele Fot- oder Fildateien auf der Karte gespeichert worden sind. Zum Testen des Kamerabetriebs mit der Hand vor der Linse und dem PIR Sensor (passive infrared/motion), (passiv Infrarot/Bewegung) winken und dabei auf das LCD Display ansehen. Jedesmal, wenn ein "Freignist" erfasst wird, zeigt das Display reihum "PIR", "EVNT", "fCD" an, und das Ereignis wird auf der SD-Karte als eine neue Zeile in einer Textdatai aufgezeichnet einschließlich Datum und Urzeit des Ereignisses). Solange Ereignisse entdeckt werden, wird alle 30 Sekunden ein neues Standfoto oder ein Filmclip (wie im Moni eingestellt) aufgezeichnet, was auf dem Display mit "PIr", "SnAP" und dann "SAVE" angegeben wird. Hinweise: Bei Filmclips bleibt das Display auf "SnAI" für die 15 Sek. Dauer jedes Films.

2. Den Riemen durch die Schätze an der Rückwand der Sentry führae und die Schnallen befestigen, sie dann an einem passenden Baum befestigen und sichergehen, dass der Riemen festisitzt und die Kamera auf die Zone zielt, die beobachtet werden soll. Die Kamera einschalten (sichergehen, dass eine neue oder leere SD-Karte eingesetzt wurde), und die Zone verlassen - Nach dem Einschalten läuft eine 60 Sekunden dauernde Verzögerung, bevor das erste Foto aufgenommen wird. Der Blitz funktioniert nachs bei Standfotos automatisch, aber nicht bei Filmen, so sind diese dunkel, es sei denn, die Zone wird vom Mond oder einer anderen Lichtquelle gut beleuchtet. Normalerweise halten Batterien 30 Tage oder länger je nachdem, wie oft die Sentry aktiviert wird, wie oft der Blitz funktioniert, die Umgebungstemperatur, usw..

3. Mit Drücken der Nach oben/Nach unten Knöpfe während des Normalbetriebs schaltet das Display zwischen der Anzeige der Anzahl gespeicherter Fotos und dejenigen der aufgezeichneten Ereignisse hin und her. Vor dem Sichten der aufgenommenen Fotos sichergehen, dass der Strom abgeschaltet ist und leicht auf die Oberkante der SD-Karte drücken - Sie springt hoch und kann entfernt werden. Mit einem SD-Kartenleser mit jedem PC oder MAC (oder den Bushnell Trail Scout Viewer) benutzen, um die Fotos (Standard JPG Dateien) und Filme (AVI Dateien) im "DCIM/100MEDIA" Ordner auf der Karte zu sichten, zu kopieren oder zu löschen. Doppelklick auf eine einzelne Datei zum Betrachten, oder die Dateien mit der gewünschten Foto-Software öffnen. Das Ereignis log ist die "TXT Datei, Doppelklick zum Öffnen und einfache Standardtextdateien mit der standardmässigen Software betrachten.

Technische Daten der Digital TRAIL SENTRY

Bildsensor 1/4" CMOS	VGA Sensor mit über Software-Interpolation bis zu 1,3 MP Dateien verstärkten Bildern
Linse F/3,5, effektive Brennweite 42 mm. Visicr-Reichweite: 45 Grad
Blitz Hochleistungsfähiger elektronischer Glühlampenblitz. Reichweite: 4,50 m
PIR Sensor lärmarmer lochempfindlicher passiver Infrarotsensor. Reichweite: 13 m
I.FD Bewegungsan-zeiger	Ja
Display Einfarbiges LCD. Auto-off: (Selbstabschaltung) 3 Min. 2-stellige Ereignis- und Bildan-zige.
Dateiformat Standbild JPG 1.280 x 960 Bildpunkte (SXGA). Filmclips AVI 320 x 240 Bildpunkte pro Bild, Rate 1 Bild pro Sekunde, 15 Sekunden Länge. DCF ver. 1,0 Dateimanagement.
Belichtung Auto
Weissabgleich Auto
Stromversorgung	4 x "D" Größe alkaline Batterien.
Batterieleistung Ca. 30 Tage (abhängig von Temperatur, Kameraaktivität und Blitzeinsatz)
Karten-Kompatibilität Geprüft kompatibel mit bis zu 1 GB Kapazität secure digital (SD) Karten. Der Einsatz von MMC Karten wird nicht empfohlen.
Benutzerpasswort	Ja, verfügbar: 0000 bis 9999 (Standardeinstellung = 0000)

Glossar

PIR—Passiver Infrarotsensor. Erfastt Bewegung wie ein typischer Sicherheits-Bewegungssensor. Erfordert Infrarotenergie (Hitze) zusätzlich zur Bewegung, damit der Sensor auslost und die Entdeckung von lebendigen Tieren sicherstellt.

Ereignis—Jedesmal, wenn der PIR eine Bewegung erfasst, zählt er es als ein Ereignis. Ereignisse werden auf der SD-Karte in einer Textdatei aufgezeichnet. Ereignisse werden während des Betriebs kontinuierlich aufgezeichnet.

Bild—Ein Bild, das auf der SD-Karte aufgezeichnet wird, wenn eine Bewegung erfasst wird. Bilder werden mit dem gewünschten Zeitalstand zwischen den Bildern aufgenommen.

Bildfrist—Zwischen Fotos vergangene Zeit, während Ereignisse erfasst und aufgezeichnet werden. Dies ist in der Trail Sentry auf 30 Sekunden Intervalle festgelegt.

Kamerablitz—Glühlampenblitz wird die Fotografie in der Nacht oder bei geringem Licht benutzt. Blitz bei Bedarf automatisch.

SD-Karte—Speicherkarte zum Ablegen von Bildern und Ereignissen. Kompatibel mit SD-Karten bis zu 1 GB Kapazität.

Batterieleistung—Die Dauer, während der die Kamera vor Ort funktioniert. Abhängig von Temperatur, Anzahl Bildern und Anzahl Blitzen während dieser Zeit.

Einstellung—Mit dem Display-Menu und den Knöpfen zum Einstellen von Datum/Uhrzeit, Standfotos oder Film und Passwort.

Sicherheit (2 Methoden)—Eines der wichtigsten Erfordernisse jeder Verfolgungskamera. Die Trail Sentry hat 2 Ebenen - Vorhängeschlosszunge und Software-Passwort.

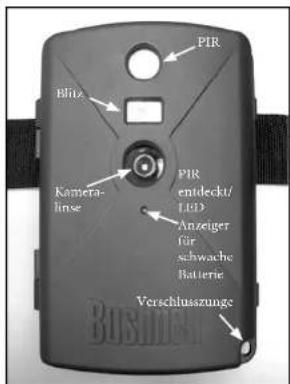

Vorderseite der Kamera

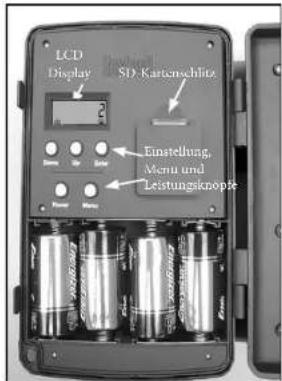

Bedienfeld (Vorderseite innen)

Detail Knopf und Display

Einzelteile

Einstellungs- und Betriebsanleitung

1. Die Sentry mit Herausziehen der zwei Schnappriegel an der rechten Seite öffnen. 4 "D" Zellbatterien (flacher Boden aller Batteriekontaktfedern) und eine SD-Karte (nicht mitgeliefert, jede Kapazität von 16 MB bis 1 GB ist möglich keine MMC Karten verwenden) in den Schlitz rechts von den 5 Knöpfen wie auf dem Schlitzdeckel angegeben einsetzen (Oberscite nach unten, mit der gekerbten Ecke der Karte links und Metallkontakte der Karte zur Rückseite des Schlitzes) einsetzen. Die Karte hinunterdrücken, bis ein Klicken zu hören ist. Wenn die Sentry ohne vorhandene Karte eingeschaltet wird, kann sie nicht abschalten - Neu einstellen, indem eine Batterie zum Teil herausgezogen wird, eine neue oder leere SD-Karte einsetzen und die Batterie wieder einsetzen. Karten nur bei abgeschaltetem Strom entfernen oder einsetzen.

2. Den Leistungsschalter drücken und loslassen. Das Display zeigt vier "Striche", wechselt dann zu "IIIIII" mit einem blinkenden Schlüsselicon darunter (Abb. a. Dies ist die Aufforderung, das Passwort einzugeben, das im Einstellungsmenü geändert werden kann. Beim ersten Einschalten der Kamera ist das Standardpasswort "0000". Den Enter Knopf viermal drücken und vier Nullen eingeben (B). (Wenn das Passwort vorher in den Einstellungsmenüs geändert wurde, die Nach oben/Nach unten Knöpfe zur Eingabe der Passwortstellen benutzen, nach jeder Stelle Enter drücken), ihn dann zur Bestätigung erneut drücken - Das Display zeigt "PASS" an, und die Kamera ist betriebsbereit. Wenn das falsche Passwort eingegeben wird, blinkt das Display "ERRO", und die Kamera funktioniert nicht und lässt keine Änderung des Passworts zu. Nachdem zum dritten Mal ein falsches Passwort eingegeben wurde, schaltet die Sentry automatisch ab. Der Strom muss erneut

Einstellungs- und Betriebsanleitung

eingeschaltet werden, bevor mit dem Eingabezyklus für ein neues Passwort begonnen werden kann.

1. Bei der ersten Benutzung der Kamera sollten das Datum und die Uhrzeit eingestellt werden, damit die Fotos richtig "abgestempelt" werden. Den Menü-Knopf kurz drücken, auf dem Display blinkt "DATE". Enter drücken, um zu bestätigen, dass das Datum geändert werden soll, dann blinken die beiden ersten Stellen und fordern zur Eingabe des Monats auf (c). Mit den Nach oben/Nach unten Knöpfen den Monat einstellen, dann Enter drücken. Den Tag des Monats auf die gleiche Weise einstellen und erneut Enter drücken. Dann wechselt das Display für die Einstellung des Jahres, wobei nur die beiden letzten Stellen blinken ("20_") (d). Wenn erforderlich, erneut mit den Nach der das Jahr ändern, Enter drücken und die Uhrzeit einstellen ("TIME" blinkt, Enter drücken und mit den Nach oben/Nach unten Knöpfen die Stunde und die Minute einstellen. Das Zeit-Display zeigt im 24-Stunden-Standard an, 2:00 PM wird also als "1400" angezeigt, usw.).

2. Nach der Einstellung von Datum und Uhrzeit und dem Drücken von Enter blinkt "EVENT" auf dem Display. Enter drücken, und die "Kamera" Icons für Standfotos und Filmclips blinken beide (e). Somit kann gewählt werden,

welche Dateiart alle 30 Sekunden aufgezeichnet wird, solange Bewegung und Wärme erfasst werden. Erneut Enter drücken, und es blinkt nur das Icon für Standfotos. Mit Drücken der Nach oben/Nach unten Knöpfe kann zwischen den blinkenden Icons für Filmkamera und Standfotos abgewechselt werden. Den

Einstellungs- und Betriebsanleitung

bevorzugten Bilddateimodus wählen (dabei daran denken, dass Filmclips nachts dunkel sein können, weil der Blitz bei Filmen nicht funktioniert), und Enter drücken, solange dieses Icon blinkt.

1. Das "Schlüssel" Icon blitzt als nächstes (f), Enter drücken und ein beliebiges gewünschtes vierstelliges Passwort eingeben mit Benutzung der Nach oben/Nach unten Knöpfe zur Änderung jeder Stelle und mit Enter zur nächsten Stelle übergehen (zur Erhaltung der "0000" einfach 4 mal Enter drücken) (g). Danach für die Rückkehr zum Einstellungsmendü für Datum/Uhrzeit Enter drücken oder zum Verlassen aller Einstellungsmenüs jederzeit den MENÜ-Knopf drücken und zum Normalbetrieb zurückkehren

2. Im normalen Betriebsmodus zeigt das Display nur das Icon für Standfoto oder Filmclip in der Ecke unten links an, ein Icon für die SD-Karte unten rechts sowie eine oder mehrere Stellen, die angeben, wie viele Foto- oder Filmdateien auf der Karte gespeichert worden sind. Zum Testen des Kamerabetriebs mit der Iland vor der Linse und dem PIR Sensor (passive infrared/motion), (passiv Infrarot/Bcwegung) winken und dabei auf das LCD Display anschen. Jedesmal, wenn ein "Ercignis" erfasst wird, zeigt das Display reihum "PIR", "EVNT", "rECd" an, und das Ereignis wird auf der SD-Karte als eine neue Zeile in einer Textdatei aufgezeichnet einschließlich Datum und Uhrzeit des Ereignisses. Solange Ereignisse entdeckt werden, wird alle 30 Sekunden ein neues Standfoto oder ein Filmclip (wie im Menü eingestellt) aufgezeichnet, was auf dem Display mit "PIr", "SnAP" und dann "SAVE" angegeben wird. Hinweis: Bei Filmclips bleibt das Display auf "SnAP" für die 15 Sek. Dauer jedes Films.

3. Den Riemen durch die Schlitze an der Rückwand der Sentry führen und die Schnallen befestigen.

Einstellungs- und Betriebsanleitung

sie dann an einem passenden Baum befestigen und sichergehen, dass der Riemen festsitzt und die Kamera auf die Zone zicht, die beobachtet werden soll. Anhand der roten LED an der Vordersite der Kamera kann bestimmt werden, wie breit die abgedeckte Zone ist denn sie blitzt, wenn ein "Ercignis" entdeckt wird. Die Kamera einschalten (sichergehen, dass eine neue oder leere SD-Karte eingesetzt wurde), und die Zone verlassen - Nach dem Einschalten läuft eine 60 Sekunden dauernde Verzögerung, bevor das erste Foto aufgenommen wird. Der Blitz funktioniert nachts bei Standfotos automatisch, aber nicht bei Filmen, so sind diese dunkel, es sei denn, die Zone wird vom Mond oder einer anderen

Lichtquelle gut beleuchtet. Normalerweise halten Batterien 30 Tage oder länger je nachdem, wie oft die Sentry durch Ereignisse aktiviert wird, wie oft der Blitz funktioniert, die Umgebungstemperatur, usw. Die rote LED bleibt ständig an zur Angabe der schwachen Batterie.

1. Mit Drücken der Nach oben/Nach unten Knöpfe während des Normalbetriebs schaltet das Display zwischen der Anzeige der Anzahl gespeicherter Fotos (h) und derjenigen der aufgezeichneten Ereignisse (i) hin und her. Vor dem Sichten der aufgenommenen Fotos sichergehen, dass der Strom abgeschaltet ist und leicht auf die Oberkante der SD-Karte drücken - Sie springt hoch und kann entfernt werden. Sie in einen SD-

Kartenleser einsetzen (bei jedem Computer-, Foto- oder Elektronikhändler erhältlich), der über USB an einen PC oder MAC angeschlossen ist, um die Fotos (Standard JPG Dateien) und Filme (AVI Dateien) im "DCIM/100MEDIA" Ordner auf der Karte zu sichten, zu kopieren oder zu löschen. Doppelklick auf eine einzelne Datei zum Betrachten, oder die Dateien mit der gewünschten Foto-Software öffnen.

Einstellungs- und Betriebsanleitung

Der Ereignis log ist die .TXT Datei; Doppelklick zum Sichten mit der Standard-Software, die einfache Standardtextdateien öffnet. Wenn kein Computer vorhanden ist, oder die Bilder leichter vor Ort gesichtet werden sollen, wird der Bushnell Trail Scout Viewer empfohlen. Er funktioniert mit Batterien, hat 2 SD-Kartenschlitze, damit Fotos leicht auf eine Karte mit grösserer Kapazität kopiert werden oder ungewollte Fotos gelöscht werden können, und die Sentry Fotos können auf seinem grossen LCF Farbdisplay betrachtet werden. Der Trail Scout Viewer hat auch einen USB Port und kann also auch als Kartenleser für einen Computer funktionieren.

ÜBER DEN PIR SENSOR

Der Sensor, der die Verfolgungskamera auslöst ist vom Typ Passive Infra Red oder PIR. Infrarotenergie ist im wesentlichen Würmeenergie. Der PIR Sensor funktioniert, indem er eine Änderung im Infrarotniveau in seiner Suchzone erfasst. Diese Zone ist ein Kegel in den mittleren 10 Grad des Schfelds der Kamera. Die Kamera stellt eine durchschnittliche langfristige Infrarotehene auf. Wenn diese Ebene plötzlich ansteigt, signalisiert der PIR Sensor der Kamera, ein Bild und/oder ein Ereignis aufzunehmen. Durch diesen Effekt ist der PIR Sensor nachts empfindlicher, wenn die Temperatur durchschnittlich niedriger ist. Zur Bestätigung der Entdeckungszone kann die rote LED an der Vorderseite der Kamera benutzt werden. Wenn PIR erfasst wird, leuchtet der "PIR entdeckt" Anzeiger auf. Das Sehfeld der Kamera ist ein 45 Grad Kegel mit Mittelpunkt auf der PIR Entdeckungszone.

45° Kamera Sehfeld

10° Sensor Entdeckungszone

ANDERE MODELLE VON BUSHNELL DIGITALEN VERFOLGUNGSKAMERAS

119600 — Digital Trail Scout VGA

Grossartige Bilder und Spähtechnologie mit hohem Wert. Diese Kamera spürt mit ihrem passiven Infrarotsensor Rotwild und anderes Wild bis in 60 Fuss (18 m) Entfernung auf. Der Anzeiger für den Batteriefüllstand leuchtet, wenn die Batterieleistung unter 25% absinkt. LED Lampen bei Bewegung, wenn der Sensor im normalen Bildmodus und während des Einstellmodus zum Zielen eine Aktivität entdeckt. Wetterfest. Wird komplett mit flugzeugtauglichem Sicherheitskabel aus Aluminium, Vorhängeschloss und Baumklammer geliefert. Texturierte "rindenähnliche" Oberfläche für maximale Tarnung.

119800 — Digital Trail Scout 2,1 MP

Alle Merkmale der Trail Scout VGA, aber mit höherer Bildauflösung und erweiterter Reichweite. Diese Kamera spürt mit ihrem passiven Infrarotsensor Rotwild bis zu 90 Fuss (27 m) auf.

119900 — Digital Trail Scout 2,1 MP mit Nachtsicht

Alle Merkmale der 2,1 MP Trail Scout plus Nachtsicht und Laserzielen, das ist die Top-Klasse der Serie mit digitalen Verfolgungskameras. Dies ist die einzige Wild-Kamera auf dem Markt, bei der Glühlampenblitz mit der Nachtsichttechnologie kombiniert ist. Die Einstellung für das normale Kamerablitzlicht oder schwer ausmachbaren LED-Blitz einstellen. Mit dem LED Blitz kann Wild in der Nacht ohne Blitzlicht diskret aufgenommen werden. Es gibt keine Sorgen darüber, dass de Blitz in gefährlichen Jagdzonen den eigenen Standort preisgibt. Diese Kamera wird komplett mit Laserzielvorrichtung für leichte Einstellung im Wald geliefert.

Hinweis: Eine 32 MB SD-Karte wird mit allen obigen Trail Scout Modellen mitgeliefert

ZWEIJÄHRIGE BESCHRÄNKTE GARANTIE

Sie erhalten für ihr Bushnell-RProdukt eine Garantie für einen Zeiträum von zwei Jahren ab dem Konsforder. Die Garantie erstreckt sich auf Material- und Herstellungsfachter. Für ein wohl, dass ein Mangel im Rahmen dieser Garantiaufzeitrit, werden war das Produkt nach unserer Wald reparieren oder anstaufen, vorzugsetzt, dass Sie das Produkt freigemacht zurückschicken. Von dieser Garantie ausgeschlossen sind Schaden, die auf Mirsbruch, anschgemäte Behandlung, Installations- oder Wartungsarbeiten, die nicht von einer autorisierten Bushnell-Kundensücksübtung vorzornommen werden, zurückzulären sind.

Jeder Rücksendung im Rahmen dieser Garantie müssen folgende Dokumente und Angaben begefügt werden:

1) Ein Scheck/ eine Zahlungsanweisung in Höhe von 10,00 USD zur Abdeckung der

Forlo- und Bearbeitungskosten

2) Name und Anzahl für die Rückendung des Produktes

) Eine Erlaferung des Margels

4) Nachweis des Kauftaufs

1. Das Produkt sollte zur Vermeidung von Transportschäden gut

Verpackt in einem stabilen Versandkarton an die nachstehend aufgeführte Adresse geschickt werden, wobei die Gebühren für die Rücksendung im Voraus zu entrichten sind.

Adresse für Rücksendungen in die USA. Adresse für Rücksendungen auch KANADA. Bushnell Performance Optics Bushnell Performance Optics

Bei Produkten, die Sie außerhalb der Vereinigten Staaten oder Kanadas gekauft haben, erhalten Sie die entsprechenden Informationen zur Garantie von ihrem Händler vor Ort. In Europa erreichen Sie Bushnell auch unter:

BUSHNELL Performance Optics GmbH

Mit dieser Garantie erwerben Sie bestimmte Rechtsansprüche.

Sie haben möglicherweise darüber hinaus noch andere Rechte, die von Land zu Land variieren.

D2005 Bushnell Performance Optics

FCC Hinweis:

Diese Ausrüstung ist getehest worden, und es hat sich herausgestellt, dass sie gemäß Teil 15 der FCC Vorschriften die Grenzen einer digitalen Vorrichtung der Klasse Beteilt. Mit diesen Grenzen soll verkauflicher Schutz vor schäldlichen Interferenzien in einer Anlage im Wohnbereich geboden werden. Diese Ausrüstung gerantiert und benutet Fundsfrequenzenergie und kann diese abstrahlen, und wenn sie nicht nach der Anweisungen installiert und benutzt wird, kann sie schätzliche Interferene für Funkommunikationen verzusachen. Jedoch gibt es keine Garantie dafür, dass in einer bestimmten Anlage keine Interferenzien eituit. Wenn diese Ausrüstung schädliche Interferenz für Funk- oder Fernschempflege verursacht, was durch ein- und Ausschulden der Ausrüstung bestärmt werden kann, wird der Benutzer zum Versach ermunnt, die Interferene mit einer oder mehrerer der nachschenden Massnahmen zu erheben:

•Die Empfangsunterne neu ausrichten oder an einer anderen Stelle montieren.

•Die Entfernung zwischen der Ausrüstung und dem Empfänger vergrössen.

•Die Ausrüstung an eine Stucklose auf einem anderen Stromkreis als demjenigen anschliessen, an den der Empfänger ageschlossen ist.

- Den Händler oder einen erfahrenen Radio/TV Techniker um Hilfe bitten.

Für diese Ausrüstung muss geschirmtes Kabel eingesetzt werden, um die Grenzen für eine digitale Vorrichtung laut Sub-Teil B von Teil 15 der FCC-Vorschriften einzuhalten.

Technische Daten und Auslegungen können ohne jegliche Mitteilung oder Verpflichtung seitens des Herstellers geändert werden.
