Produkttyp	Überwachungskamera
Marke	EtiamPro
Modell	CAMCOLBUL2N1
Schutzart	IP68
Sensor	1/3,2" Sony EXMOR CMOS
Effektive Auflösung	1280 x 924 Pixel (PAL)
TV-Linienauflösung	750 Zeilen
Objektiv	f3,6 mm / F2,0
Blickwinkel	79°
Elektronischer Verschluss	1/50 bis 1/100000 s
Videoausgang	1,0 Vpp, 75 Ω Composite
Signal-Rausch-Verhältnis	> 50 dB
Synchronisation	Intern (2:1 Zeilensprung)
Stromversorgung	Netzadapter 100-240 V AC, Ausgang 31 VDC
Nennstromaufnahme	100 mA
Betriebstemperatur	-15°C bis +55°C
Kameramaße	Ø 32 mm x 110 mm
Basismaße	70 mm x 63 mm
Netzteilmaße	106 x 44 x 96 mm
Gesamtgewicht	600 g
Kabellänge	30 m
Hauptfunktionen	Überwachung über Koaxialkabel, Composite-Videoübertragung
Sicherheit	Gehäuse nicht öffnen; Stromschlaggefahr; Reparatur durch qualifizierten Fachmann
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Händler kontaktieren

Häufig gestellte Fragen - CAMCOLBUL2N1 EtiamPro

Wie installiere ich die Überwachungskamera EtiamPro CAMCOLBUL2N1?

Die Installation erfolgt durch Anschließen der Kamera an das Netzteil über das mitgelieferte Koaxialkabel (30 m). Schließen Sie das Netzteil an eine Steckdose (100-240 V) an. Verwenden Sie den Ein/Aus-Schalter (B); die grüne LED (C) zeigt die Betriebsbereitschaft an. Die Anschlusszeichnung finden Sie auf Seite 2 der Anleitung.

Welche Auflösung hat diese Kamera?

Die Kamera bietet eine Auflösung von 1280 x 924 Pixeln (PAL) mit einem Sony EXMOR CMOS-Sensor und einer TV-Linienauflösung von 750 Zeilen.

Wie groß ist die maximale Kabellänge?

Das integrierte Koaxialkabel hat eine Länge von 30 Metern, sodass die Kamera vom Netzteil und Monitor entfernt platziert werden kann.

Kann die Kamera im Freien verwendet werden?

Ja, dank der Schutzart IP68 ist die Kamera staubdicht und gegen dauerndes Untertauchen in Wasser geschützt. Sie kann im Freien bei Temperaturen von -15°C bis +55°C installiert werden.

Wie reinige ich die Kamera?

Reinigen Sie die Linse und das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel. Die Reinigung sollte nicht von unbeaufsichtigten Kindern durchgeführt werden.

Was tun, wenn die Kamera nicht eingeschaltet wird?

Überprüfen Sie zuerst, ob das Netzteil richtig angeschlossen und der Schalter in der Ein-Position ist. Kontrollieren Sie die Sicherung (E) und ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Hat das Gerät eine Garantie?

Ja, dieses Produkt hat eine Garantie von 24 Monaten gegen Material- und Verarbeitungsfehler gemäß den Allgemeinen Geschäftsbedingungen von Velleman. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung oder unbefugte Änderungen ab.

Kann ich die Kamera selbst reparieren?

Nein, das Gehäuse enthält keine vom Benutzer reparierbaren Teile. Jedes Öffnen birgt die Gefahr eines Stromschlags. Nur ein qualifizierter Techniker darf Reparaturen durchführen.

Welches Netzteil wird benötigt?

Das mitgelieferte Netzteil akzeptiert eine Netzeingangsspannung von 100-240 V AC (50/60 Hz) und liefert eine Ausgangsspannung von 31 VDC (ohne Last) über das Koaxialkabel. Die Nennstromaufnahme der Kamera beträgt 100 mA.

Ist das Objektiv einstellbar?

Das Objektiv ist fest mit einer Brennweite von f3,6 mm und einer Blende von F2,0. Es bietet einen Blickwinkel von 79°. Zoomen oder manuelles Fokussieren ist nicht möglich.

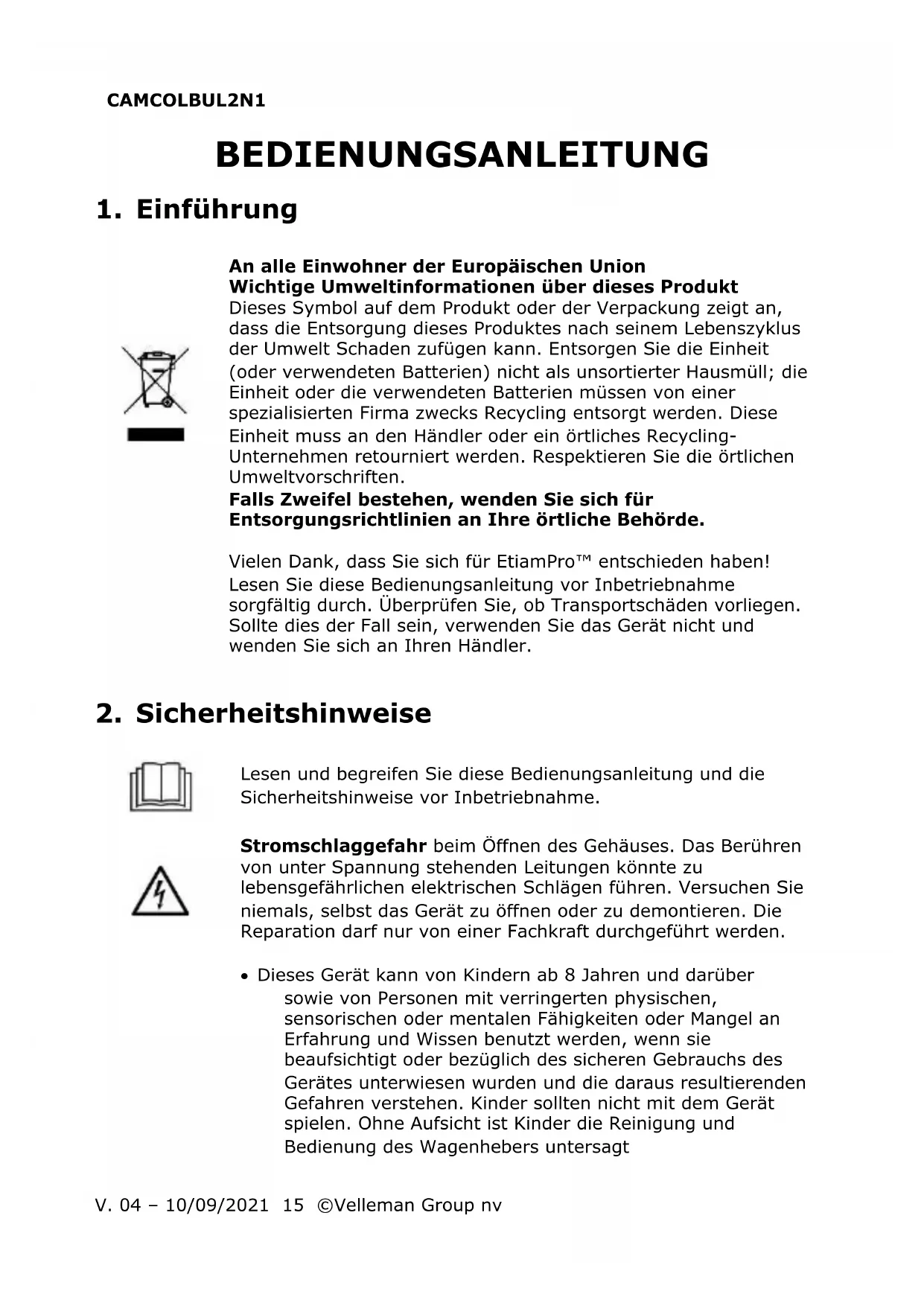

BEDIENUNGSANLEITUNG CAMCOLBUL2N1 EtiamPro

BEDIENUNGSANLEITUNG 15

INSTRUKCJA OBSŁUGI 18

MANUAL DO UTILIZADOR 21

CE

CAMCOLBUL2N1

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für EtiamPro™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Versuchen Sie niemals, selbst das Gerät zu öffnen oder zu demontieren. Die Reparation darf nur von einer Fachkraft durchgeführt werden.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Ohne Aufsicht ist Kinder die Reinigung und Bedienung des Wagenhebers untersagt

CAMCOLBUL2N1

- Demontieren oder öffnen Sie niemals das Gerät. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

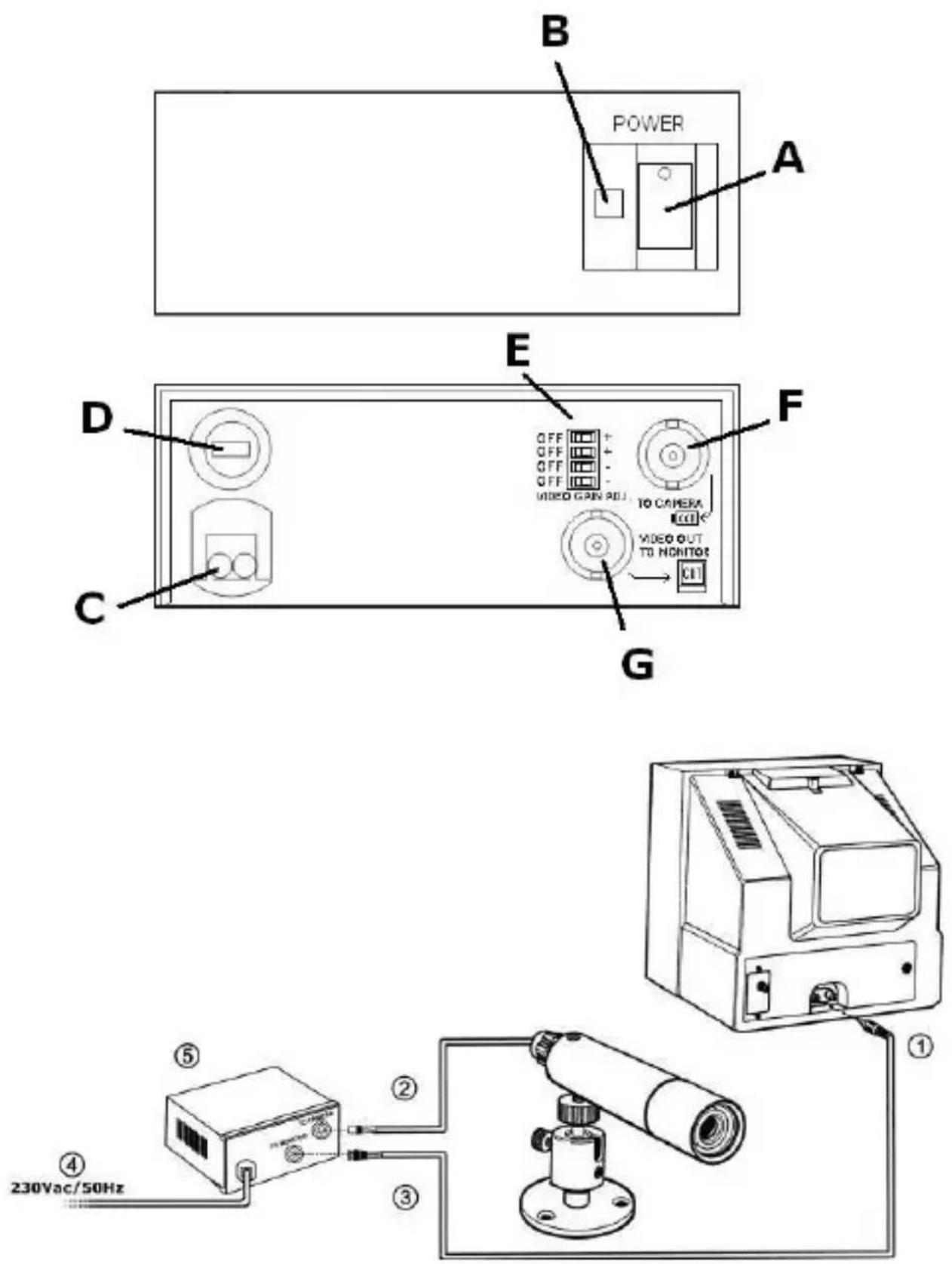

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Stromversorgung

A	EIN/AUS-Schalter
B	Stromversorgungs-LED (grün)
C	Netzkabel
D	Sicherung

E	Helligkeit
F	Anschluss auf Kamera
G	Anschluss auf Monitor

Anschluss der Hardware

1	Monitoranschluss
2	auf Kamera
3	auf Monitor

4	Netzkabel
5	Koaxialkabel

5. Installation

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

6. Technische Daten

IP-Schutzart.... IP68

Aufnahme-Element 1/3.2" Sony EXMOR CMOS

Anzahl der Pixel.... 1280(H) x 924(V) - PAL

DSP CMOS

Synchronisation....integriert

Zeilensprung 2:1

Auflösung 750 TV-Zeilen

Video-Ausgangspegel 1.0 Vpp 75 Ohm (komposit)

Signal-/Rauschabstand .... > 50 dB (AGC aus)

elektronischer Verschluss....1/50 bis 1/100000 Sek.

Gammakorrektur 0.45

Linse....f3.6 mm/F2.0

Blickwinkel....79°

Stromversorgung...... DC-Netzteil über Koaxialkabel

Nennstrom....100 mA

Betriebstemperatur....-15 °C bis +55 °C

Abmessungen

Kamera ....∅ 32 mm x 110 mm

Sockel.... ∅ 70 mm x 63 mm

Netzteil

Stromversorgung . 100-240 V\~ (Ausgang 31 VDC - ohne Last)

Frequenz....50/60 Hz

Abmessungen 106 x 44 x 96 mm

Gewicht 600 g

Kabellänge ....30 m

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher)

Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu.

Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman Group besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
