DC 2 - Herd AEG - Kostenlose Bedienungsanleitung

Marke	AEG
Modell	DC 2
Produkttyp	Dashcam (Bordkamera)
Referenz	11232
Bildschirm	IPS WDR Bildschirm 4,0 Zoll (10,16 cm)
Objektiv	140° A+ Ultra-Weitwinkel hochauflösend
Maximale Videoauflösung	Bis zu 1296P
Fotoauflösung	2 MP
Videoformat	MOV (H.264)
Fotoformat	JPEG
Interner Speicher	TF-/Micro-SD-Karte, Klasse 10, bis zu 128 GB (nicht enthalten)
Akku	Lithium-Ionen-Polymer, 3,7 V, 200 mAh, 0,74 Wh
Stromversorgung	Zigarettenanzünderstecker 12 V DC / USB 5 V DC
Sicherung	F3A250V
Abmessungen (H x B x T)	116 x 63,5 x 31 mm
Gewicht	120,4 g
Menüsprache	Mehrsprachig (Französisch verfügbar)
Hauptfunktionen	Loop-Aufnahme, Beschleunigungssensor (G-Sensor), Nachtsicht (LED), Bewegungserkennung, Parkmodus, Rückfahrkamera (Heckkamera inklusive), ADAS-Systeme (LDWS, FCWS)
Packungsinhalt	Frontkamera, Heckkamera mit USB-Kabel, Saugnapfhalterung, USB-Kabel mit Zigarettenanzünderstecker 12 V, Bedienungsanleitung
Reinigung und Pflege	Mit einem weichen Tuch reinigen; an einem sauberen, trockenen Ort aufbewahren; Kabel ordentlich aufwickeln
Sicherheit	Nicht Regen/Feuchtigkeit aussetzen; während des Betriebs nicht abdecken; von Airbags fernhalten; Datenschutzgesetze beachten
Reparierbarkeit	Sicherungswechsel möglich (F3A250V); für andere Reparaturen Händler kontaktieren

Häufig gestellte Fragen - DC 2 AEG

Wie installiere ich die AEG DC 2 Dashcam?

Befestigen Sie zuerst die Frontkamera mit der Saugnapfhalterung an der Windschutzscheibe. Montieren Sie die Heckkamera in der Nähe des Kennzeichens und führen Sie das Kabel durch den Fahrzeuginnenraum. Stecken Sie das USB-Kabel in einen 12-V-Zigarettenanzünderanschluss. Lesen Sie die Bedienungsanleitung für Montagedetails.

Wie formatiere ich die Speicherkarte?

Drücken Sie die MENU-Taste, wählen Sie mit den Tasten AUF/AB 'SD-Karte formatieren', bestätigen Sie mit OK, wählen Sie dann 'Ja' zum Formatieren. Warten Sie, bis der Vorgang abgeschlossen ist.

Wie schütze ich eine Aufnahme vor Überschreiben?

Wechseln Sie in den Wiedergabemodus, wählen Sie die Aufnahme aus, drücken Sie MENU, wählen Sie 'Schützen', dann 'Einzelnen schützen' oder 'Alle schützen'. Geschützte Aufnahmen werden beim Loop-Zyklus nicht gelöscht.

Was bedeutet die blinkende blaue LED?

Die blaue LED blinkt, wenn die Dashcam ein Video aufnimmt. Sie leuchtet konstant im Standby-Modus oder ist aus, wenn das Gerät ausgeschaltet ist.

Wie kalibriere ich den Spurhalteassistenten (LDWS)?

Gehen Sie zu MENÜ > 'LDWS-Kalibrierung', bestätigen Sie mit OK. Folgen Sie den Anweisungen auf dem Bildschirm, um die roten Linien am Horizont und an den Fahrbahnrändern auszurichten. Führen Sie die Kalibrierung nur in einer sicheren Umgebung durch.

Wie ersetze ich die Sicherung des Zigarettenanzündersteckers?

Schrauben Sie den Haltring und die Abdeckung des Steckers ab. Entfernen Sie die alte Sicherung (F3A250V) und setzen Sie eine neue gleicher Größe ein. Schrauben Sie alles wieder zusammen. Verwenden Sie keine stärkere Sicherung.

Warum schaltet sich die Kamera nicht ein?

Überprüfen Sie, ob der Zigarettenanzünderstecker richtig eingesteckt ist und die Sicherung nicht durchgebrannt ist. Wenn das Problem weiterhin besteht, testen Sie eine andere 12-V-Steckdose im Fahrzeug.

Wie ändere ich die Sprache der Dashcam?

Drücken Sie MENU, wählen Sie mit den Tasten AUF/AB 'Sprache', bestätigen Sie mit OK, wählen Sie dann die gewünschte Sprache (Französisch verfügbar).

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie MENU, wählen Sie 'Uhreinstellung', bestätigen Sie mit OK. Verwenden Sie die Tasten AUF/AB, um die Werte zu ändern, und OK zum Bestätigen.

Wie reinige ich die Dashcam?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Geräts und der Linsen. Vermeiden Sie scheuernde Produkte. Lassen Sie kein Wasser in das Gerät eindringen.

BEDIENUNGSANLEITUNG DC 2 AEG

DE Bedienungsanleitung Dashcam DC 2

Vor jeder Benutzung unbedingt lesen. Anleitung und Ratschläge befolgen.

GB - Page 25

Bestimmungsgemäßer Gebrauch....5

Lieferumfang 5

Technische Daten....5

Sicherheit 6

Produktbeschreibung 12

Funktionen 13

Montage....14

Speicherkarte einsetzen....14

Heckkamera montieren....14

Frontkamera montieren 15

Bedienung....16

Hinweise zur Verwendung....16

Kamera ein- und ausschalten 16

Speicherkarte formatieren....16

Video aufnehmen (Video-Modus)....16

Foto aufnehmen (Foto-Modus)....17

Aufnahmen ansehen (Wiedergabemodus)....17

Aufnahmen schützen/Schutz aufheben....17

Aufnahmen löschen....17

Kameradarstellung ändern 18

Einstellungen....18

Spurhalteassistent kalibrieren 20

Fehlersuche 21

Reinigung, Pflege und Wartung 22

Sicherung wechseln....22

Service....22

Entsorgung....22

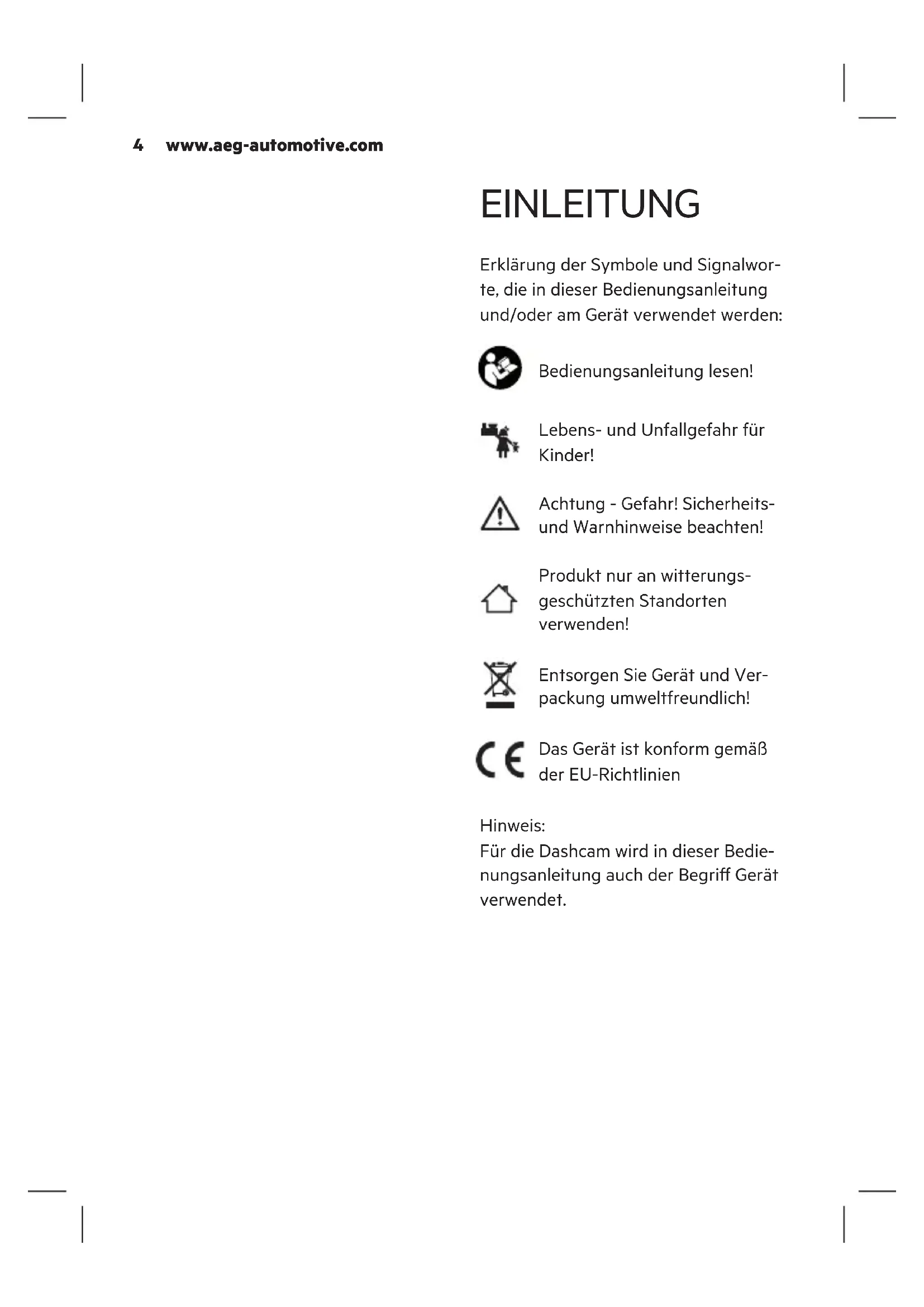

EINLEITUNG

Erklärung der Symbole und Signalworte, die in dieser Bedienungsanleitung und/oder am Gerät verwendet werden:

Bedienungsanleitung lesen!

Lebens- und Unfallgefahr für Kinder!

Achtung - Gefahr! Sicherheits- und Warnhinweise beachten!

Produkt nur an witterungsgeschützten Standorten verwenden!

Entsorgen Sie Gerät und Verpackung umweltfreundlich!

Das Gerät ist konform gemäß der EU-Richtlinien

Hinweis:

Für die Dashcam wird in dieser Bedienungsanleitung auch der Begriff Gerät verwendet.

Bestimmungsgemäßer Gebrauch

Die DashCam dient zum Aufzeichnen von Geschehnissen (z.B. Straßenverkehr) aus der Fahrersicht. Je nach eingestelltem Modus können Filmsequenzen oder Fotos aufgenommen werden. Die Stromversorgung erfolgt über ein USB-Anschlusskabel.

Hinweis:

Die Privatsphäre Anderer ist gesetzlich geschützt. Das Aufzeichnen Dritter kann eine strafbare Handlung sein. Sie sind für Ihr Handeln verantwortlich. Bitte informieren Sie sich hinsichtlich der gesetzlichen Bestimmungen. Für den Einsatz des Geräts im Straßenverkehr können entsprechend der örtlich geltenden Bestimmungen des jeweiligen Landes besondere Regelungen gelten.

Dieses Gerät ist nicht dafür bestimmt von Kindern oder Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt zu werden, da sie die daraus resultierenden Gefahren nicht verstehen.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Jede andere Verwendung oder Veränderung des Geräts gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt der Hersteller keine Haftung.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prüfen Sie das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb.

Frontkamera

Heckkamera mit Anschlusskabel

Saugnapf-Halterung

USB-Anschlusskabel mit 12 V Kfz-Stecker

Bedienungsanleitung

Geben Sie alle Unterlagen auch an andere Benutzer weiter!

Die Bedienungsanleitung ist auch unter der folgenden Internetadresse verfügbar: http://iuqr.de/11232

Technische Daten

Modell Dashcam DC 2
Artikel-Nr. 11232
Bildschirm 4,0 Zoll (10,16 cm)IPS WDR Display
Objektiv 140° A+	hochauflösendesSuper-Weitwinkel-Objektiv
Sprache mehrsprachig
Videoformat MOV (H)	264)
Videoauflösung bis zu	1296P
Aufnahmemodus Loop	p-Zyklus-Aufnahme
Aufnahmelänge einstellbar
Bildformat JPEG
Bildauflösung 2 MP
Speicher TF/Micro-SD	Class 10max. 128 GB
Advanced Driver Assistance Systems (ADAS)	integriert
Parkmodus integriert
Mikrofon integriert
Lautsprecher integriert
Sensor Beschleunigungs-sensor
Stromversorgung Kfz	Stecker: 12 V DCUSB: 5 V DC
Akku Li-lonen Polymer	3,7 V, 200 mA,0,74 Wh
Abmessungen (H x B x T)	116 x 63,5 x 31 mm
Gewicht 120,4 g
Sicherung F3A250V

SICHERHEIT

Allgemeine Sicherheitshin- weise

Lesen Sie alle Sicherheits-hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie alle Unterlagen auch an andere Benutzer oder nachfolgende Besitzer des Gerätes weiter!

Der Hersteller ist nicht verantwortlich für Schäden verursacht durch:

Unsachgemäßen Anschluss und/oder Betrieb.

Äußere Krafteinwirkung, Beschädigungen des Geräts und/oder Beschädigungen von Teilen des Geräts durch mechanische Einwirkungen oder Überlastung.

Jede Art von Veränderungen des Geräts.
Verwendung des Geräts zu Zwecken, die nicht in dieser Bedienungsanleitung beschrieben wurden.
Folgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung.
Folgeschäden durch Feuchtigkeit und/oder unzureichende Belüftung.
Unberechtigtes Öffnen des Geräts.

Das führt zum Wegfall der Gewährleistung.

Warnung!

Lebens- und Unfallgefahr für Kinder. Erstickungs- und Strangulationsgefahr! Halten Sie das Produkt aus der Reichweite von Kindern fern. Kinder können die Gefahren, die durch das Produkt entstehen, nicht erkennen!

Lassen Sie Kinder nicht mit den Bau- und Befestigungsteilen spielen, sie könnten verschluckt werden und zum Erstickungstod führen.

Lebensgefahr!

Beschädigte Leitungen können einen tödlichen elektrischen Schlag auslösen. Beschädigte Kabel nicht mehr verwenden.

Explosions- und Brandgefahr!

Stellen Sie sicher, dass die Bordspannung mit der auf dem Gerät angegebenen Eingangsspannung übereinstimmt, um Brandgefahr und Geräteschäden zu vermeiden.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.

Das Gerät erwärmt sich beim Betrieb. Platzieren Sie das Gerät immer an einem sicheren, gut belüfteten Standplatz.

Decken Sie das Gerät während des Betriebes nicht ab, da es dann durch starke Erwärmung beschädigt werden kann.

Stellen Sie die Verwendung des Geräts sofort ein, wenn Rauch sichtbar wird oder ein ungewöhnlicher Geruch wahrzunehmen ist.

In das Gerät ist ein Akku integriert, werfen Sie daher weder das Gerät noch den Akku ins Feuer und setzen sie das Gerät/den Akku keiner extremen Hitze aus. Der Akku kann sonst platzen oder explodieren.

Stromschlaggefahr!

Setzen Sie den Monitor nicht Regen oder nassen Bedingungen aus. Vermeiden Sie es, Wasser oder andere Flüssigkeiten darüber zu verschütten oder zu tropfen. Dringt Wasser in elektrische Geräte ein, erhöht sich das Risiko eines Stromschlags.

Stellen Sie sicher, dass alle Stecker und Kabel frei von Feuchtigkeit sind. Schließen Sie das Gerät niemals mit feuchten Händen an das Bordnetz an.

Der Stecker darf in keiner Weise verändert werden.

Verwenden Sie kein beschädigtes Gerät. Beschädigungen erhöhen das Risiko eines Stromschlags.

Versuchen Sie nicht das Gerät auseinander zu bauen oder es zu reparieren. Lassen Sie ein defektes Gerät umgehend von einer Fachwerkstatt reparieren oder ersetzen.

Verwenden Sie das Kabel niemals, um das Gerät zu tragen oder zu ziehen.

Betreiben Sie das Gerät niemals, wenn es heruntergefallen ist oder anderweitig beschädigt wurde. Bringen Sie es zur Inspektion und Reparatur zu einem qualifizierten Elektriker.

Verwenden Sie keine anderen Kabel oder Zubehörteile. Verlängern Sie nicht die Kabel.

Trennen Sie das Gerät immer durch Ziehen am Stecker von der Stromquelle, wenn Sie es nicht verwenden. Ziehen Sie zum Trennen niemals am Verbindungskabel!

Verletzungsgefahr!

Sichern Sie das Fahrzeug vor der Montage sowie auch bei jedem Funktionstest des Geräts, so dass es nicht wegrollen kann. Immer die Handbremse ziehen und einen Gang einlegen! Bei einem Automatikgetriebe muss die "Park-Position" eingestellt und die Handbremse angezogen sein!

Während der Montage des Geräts darf das Fahrzeug nicht betrieben oder ge- startet werden!

Halten Sie die Sicherheitsvorschriften ein, wenn das Fahrzeug aufgebockt ist oder sich auf einer Hebebühne oder ähnlichem befindet!

Beachten Sie die Sicherheitshinweise und das Handbuch des Fahrzeugherstellers!

Führen Sie die Montage des Geräts nur in einer sicheren Umgebung durch! Halten Sie Kleidung, Haare, Gliedmaßen und das Gerät fern von beweglichen und heißen Motor- und Fahrzeugteilen!

Beim Einbau des Geräts stets darauf achten, dass die Sicherheit und Funktionsfähigkeit anderer Systeme und Geräte im Fahrzeug nicht beeinträchtigt wird! Bitte beachten Sie hierbei die Hinweise im Handbuch des Fahrzeugherstellers.

Bei Betriebsstörungen und Beschädigungen des Geräts während des Betriebs muss das Gerät sofort von der 12 V Stromversorgung des Fahrzeugs getrennt werden!

Stellen Sie sicher, dass die Zündung und alle Verbraucher im Fahrzeug ausgeschaltet sind, bevor Sie mit der Montage des Geräts beginnen!

Beschädigungsgefahr!

Bei unsachgemäßem Einbau des Geräts könnten elektronische Bauteile des Fahrzeugs beschädigt werden.

Unfallgefahr!

Das Verwenden eines mobilen Gerätes kann beim Führen eines Fahrzeugs vom Verkehrsgeschehen ablenken. Konzentrieren

Sie sich auf das Fahren des Fahrzeugs und die Verkehrssituation.

Verlassen Sie sich nicht ausschließlich auf die Assistenzsysteme des Geräts. Die Assistenzsysteme nehmen keinen Einfluss auf Ihr Fahrzeug, verhindern keine Kollision und verringern keine Schäden oder Verletzungen.

Die Verwendung der Assistenzsysteme befreit Sie nicht von Ihrer Sorgfalts-pflicht, aufmerksam auf andere Verkehrsteilnehmer zu achten!

Unsachgemäße Fahrweise und/oder mangelnde Aufmerksamkeit beim Führen eines Fahrzeugs können zu Unfällen mit Todesfolge oder schweren Verletzungen führen.

Durch das Auslösen eines Airbags, können in der Nähe eines Airbags

befestigte Einrichtungen mit hoher Geschwindigkeit weggeschleudert werden und zu schweren Verletzungen führen. Befestigen Sie daher mobile Geräte niemals in der Nähe eines Airbags.

Spezielle Hinweise

Nach der Reinigung eines Fahrzeugs in einer Auto-waschanlage ist es möglich, dass aufgrund mechanischer Einwirkungen der Erfassungsbereich der Kamera verändert wurde. Bitte prüfen Sie dies und nehmen gegebenenfalls eine Neueinstellung der Kamera vor.

Reinigen Sie die Abdeckung der Linse der Kamera beim Entfernen von Verschmutzungen oder Eis und Schnee so vorsichtig, dass diese nicht zerkratzt wird.

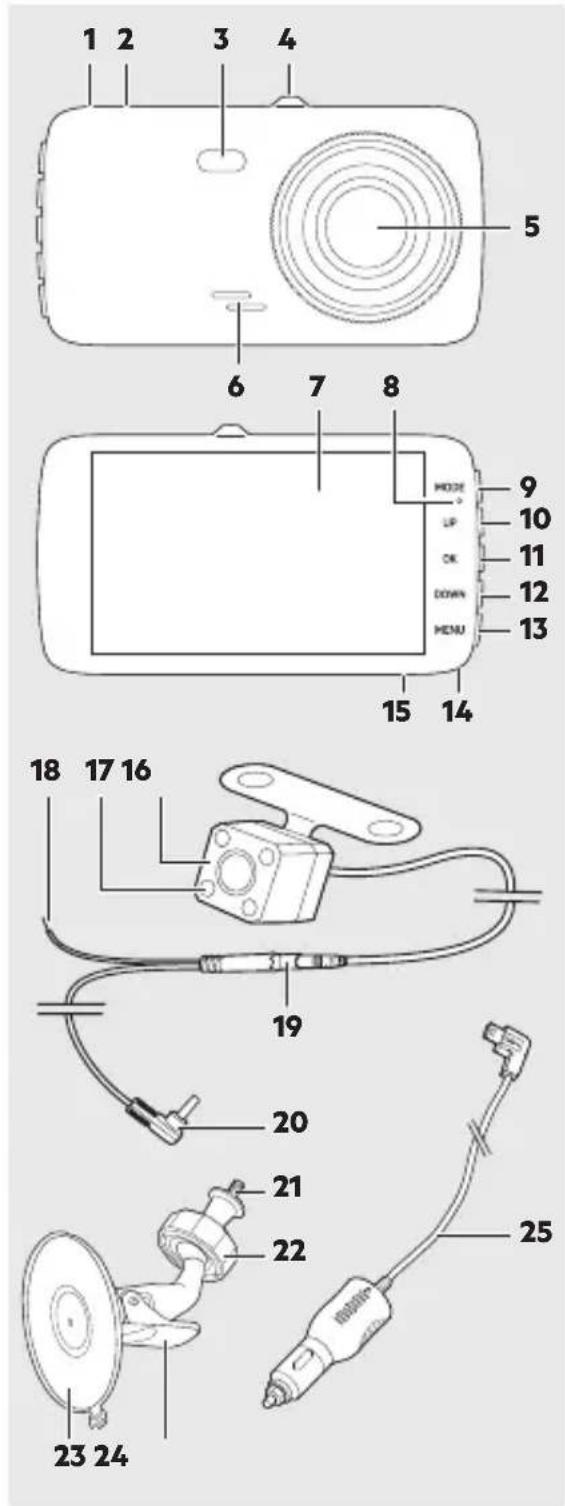

PRODUKTBESCHREIBUNG

1. Anschlussbuchse für Heckkamera
2. USB-Anschlussbuchse
3. LED-Licht
4. Aufnahme für Saugnapfhalterung
5. Linse
6. Lautsprecher
7. Display
8. Status-LED
9. MODE-Taste
10. UP-Taste
11. OK-Taste
12. DOWN-Taste
13. MENU-Taste
14. Mikrofon
15. TF/Micro-SD-Karten-Slot
16. Heckkamera
17. LED-Licht
18. Anschluss für 12 V Zuleitung
19. Steckerverbindung Anschlusskabel Heckkamera
20. Anschlussstecker Heckkamera
21. Gewinde mit Rändelschraube
22. Feststellmutter
23. Saugfuß
24. Verriegelungshebel
25. USB-Anschlusskabel mit Kfz-Stecker

FUNKTIONEN

Automatische Look-Zyklus-Aufnahme

Aufnahmen erfolgen in Endlosschleife. Ist die Speicherkarte voll, werden die ältesten, nicht schreibgeschützten Aufnahmen überschrieben. So ist immer Speicherplatz vorhanden und es stehen ausreichend historische Aufnahmen zur Verfügung.

Beschleunigungssensor (G-Sensor)

Der Beschleunigungssensor erkennt starke Beschleunigungen und Verzögerungen (z. B. bei einem Unfall). Die Kamera schützt die aktive Aufnahme, so dass die Aufnahme später nicht überschrieben wird.

Nachtsicht

Halten Sie während der Aufnahme die MENU-Taste gedrückt, um das LED-Licht einzuschalten.

Bewegungserkennung

Bei aktivierter Bewegungserkennung startet die Kamera automatisch die Aufnahme, wenn im Blickwinkel der Kamera eine Bewegung erkannt wird.

Parkmonitor

Wenn die Kamera nicht mit Strom versorgt wird (z. B. beim Parken), bezieht die Kamera ihre Energie aus dem integrierten Akku und wechselt in den Standby-Betrieb. Erkennt der Beschleunigungssensor eine Kollision, startet die Kamera automatisch die Aufnahme.

Rückfahrkamera

Durch Umschalten des Kamerabilds am Display können Sie die Heckkamera als Rückfahrkamera verwenden, z. B. als Bild im Bild (siehe „Kameradarstellung ändern“).

Assistenzsysteme ADAS

Die Kamera ist mit intelligenten Assistenzsystemen ADAS (engl. Advanced Driver Assistance Systems) ausgestattet. Die Systeme unterstützen den Fahrer und können dazu beitragen, Verkehrsunfälle durch Unachtsamkeit zu verhindern.

Spurhalteassistent LDWS

Der Spurhalteassistent LDWS (engl. Lane Departure Warning System) überwacht kontinuierlich die Fahrbahnbegrenzung und warnt den Fahrer, wenn das Fahrzeug die Fahrspur verlässt.

Hinweis:

Für die korrekte Funktionsweise muss das System vor der ersten Verwendung kalibriert werden (siehe „Spurhalteassistent kalibrieren“).

Abstandssassistent FCWS

Der Abstandssassistent FCWS (engl. Front Collision Warning System) überwacht kontinuierlich den notwendigen Sicherheitsabstand zwischen Ihrem Fahrzeug und dem vorausfahrenden Fahrzeug. Wird der berechnete Sicherheitsabstand unterschritten, warnt das System den Fahrer.

MONTAGE

Speicherkarte einsetzen

Um Aufnahmen mit dem Gerät zu speichern benötigen Sie eine Speicherkarte. Setzen Sie eine TF/Micro-SD-Karte (nicht im Lieferumfang enthalten) in den TF/Micro-SD-Karten-Slot (15).

Wir empfehlen, die TF/Micro-SD-Karte vor der ersten Verwendung direkt in der Kamera zu formatieren (siehe „Speicherkarte formatieren“).

Heckkamera montieren

Achtung!

Aufgrund von verschiedenen technischen und konstruktionsbedingten Fahrzeugarten ist diese Installationsanleitung nicht für alle Fahrzeugtypen gültig und anwendbar.

1. Entnehmen Sie das Nummernschild aus der Halterung.
2. Lösen Sie die Schrauben des Num- mernschildhalters und nehmen Sie diesen ab.
3. Suchen Sie nun im Bereich des Nummernschildes nach einer Öffnung / Bohrung zum Fahrzeu-ginnenraum, damit der Stecker des Anschlusskabels der Kamera in das Fahrzeuginnere gelangen kann. Entfernen Sie zur besseren Einsicht und Montage die Innenverkleidung im Bereich des Nummernschildes. Sollte keine Öffnung am Fahrzeug vorhanden sein, bohren Sie ein Loch

mit einem 10 mm (Durchmesser) Bohrer im Abdeckungsbereich des Nummernschildes.

Achtung!

Achten Sie darauf, dass sich an dieser Bohrstelle keine elektrischen Kabel oder sonstige Bauteile des Fahrzeugs befinden, welche durch die Bohrung beschädigt werden können!

1. Um an der Bohrstelle das Fahrzeugblech vor Korrosion zu schützen, sollten Sie die Blechkanten der Bohrung mit einer geeigneten Lackschicht (z. B. Lackstift vom Fahrzeughersteller) versehen und diese ausreichend trocknen lassen.

Achtung!

Die Positionierung der Heckkamera darf die Funktion der Kennzeichenbeleuchtung nicht beeinträchtigen! Montieren Sie im Falle einer Beeinträchtigung der Kennzeichenbeleuchtung die Heckkamera an einer anderen geeigneten Stelle.

1. Führen Sie den Stecker des Kamera-kabels (19) in den Innenraum des Fahrzeugs bzw. Kofferraumdeckels.
2. Befestigen Sie die Heckkamera mit geeignetem Befestigungsmaterial (nicht im Lieferumfang) am Fahrzeug.

Achten Sie darauf, dass der Kabelausgang auf der Rückseite der Kamera immer nach oben zeigt, damit der maximale Schwenkbereich erhalten bleibt.

Die Durchführung des Kamerakabels können Sie je nach Bedarf zusätzlich mit einer handelsüblichen Abdichtungsmasse von beiden Seiten gegen eindringendes Wasser abdichten.

1. Befestigen Sie die Montageplatte und den Nummernschildhalter am Fahrzeug.
2. Montieren Sie das Nummernschild.

Achtung!

Vor dem Arbeiten am Fahrzeugstromkreis müssen Sie zuerst das Minuskabel von der Fahrzeugbatterie abklemmen! Unter Umständen können gespeicherte Daten, Codes und Programmierungen verloren gehen! Um eventuell Schäden zu vermeiden, erkundigen Sie sich bitte zuvor bei Ihrem Fahrzeughersteller.
9. Verbinden Sie nun die rote Zuleitung des Kamerakabels mit einer 12 V + (Plus) Versorgung des Fahrzeugs.

Warnung!

Verlegen Sie die Kabel nicht im Entfaltungsbereich der Airbags.

1. Verlegen Sie das Kamerakabel (19) für die Verbindung mit der Frontkamera im Innenraum/Hohlraum des Fahrzeugs. Achten Sie darauf, dass die Kabel nicht eingeklemmt oder verknotet sind.
2. Verbinden Sie den Stecker (20) des Kamerakabels mit der Anschlussbuchse (1) an der Frontkamera.

Die Heckkamera ist in eine Richtung schwenkbar. Schwenken Sie die Kamera in die gewünschte Position.

Frontkamera montieren

Achtung!

Achten Sie bei der Montage des Geräts darauf, dass Ihr Sichtfeld nicht eingeschränkt ist. Das Anschlusskabel darf Sie beim Fahren nicht beeinträchtigen und der Monitor muss sicher befestigt sein. Beachten Sie die geltenden Gesetze und Sicherheitsvorschriften für Kraftfahrzeuge!

1. Schrauben Sie das Gewinde (21) der Saugnapfhalterung in die Aufnahme (4) der Kamera. Drehen Sie die Rändelschraube zur Kamera, um die Verschraubung zu fixieren.
2. Reinigen Sie den Bereich der Windschutzscheibe, an der Sie den Saugfuß (23) befestigen möchten.
3. Drücken Sie den Saugfuß gegen die Windschutzscheibe und drücken Sie den Verriegelungshebel (24) in Richtung des Saugfußes.
4. Öffnen Sie die Feststellmutter (22) und stellen Sie den gewünschten Blickwinkel der Kamera ein. Anschließend die Feststellmutter wieder zudrehen, damit die Kamera fest fixiert ist.

5. Verbinden Sie das USB-Anschlusskabel (25) mit der Anschlussbuchse (2).

6. Verlegen Sie das USB-Anschluss-kabel so, dass die Sicherheit des Fahrzeugs und der Fahrzeugin-sassen nicht beeinträchtigt oder gefährdet ist.

7. Stecken Sie den Kfz-Stecker (25) in eine 12 V Kfz-Steckdose.

BEDIENUNG

Warnung!

Bedienen Sie den Monitor nicht während der Fahrt, dies lenkt Sie vom Verkehrsgeschehen ab. Konzentrieren Sie sich auf das Fahren des Fahrzeugs und die Verkehrssituation.

Hinweise zur Verwendung

Die 12 V Kfz-Steckdose am Fahrzeug ist möglicherweise erst nach dem Einschalten der Zündung aktiv. Beachten Sie die Bedienungsanleitung Ihres Fahrzeugs. Kontaktieren Sie Ihre Fachwerkstatt, wenn Sie unsicher sind.

Decken Sie das Gerät während der Verwendung nicht ab und achten Sie auf eine gute Belüftung.

Kamera ein- und ausschalten

Nach dem Starten des Motors schaltet sich die Kamera automatisch ein und der Video-Modus startet mit der Aufnahme.

Wenn der Motor abgestellt wird, speichert die Kamera die aktuelle Aufnahme und schaltet sich automatisch aus.

Die Aufnahmen der Front- und Heck-kamera werden separat gespeichert.

1. Um die Kamera manuell einzuschalten, drücken Sie kurz die OK-Taste.
2. Halten Sie die OK-Taste gedrückt, um die Kamera auszuschalten.

Hinweis:

Ohne Stromversorgung schaltet sich die Kamera bei niedrigem Ladezustand des Akkus automatisch aus.

Speicherkarte formatieren

1. Drücken Sie die MENU-Taste.
2. Wählen Sie mit der UP/DOWN-Taste die Einstellung „SD-Karte form.“ aus.
3. Bestätigen Sie mit der OK-Taste.
4. Wählen Sie mit der UP/DOWN-Taste „Ja“ aus.
5. Bestätigen Sie mit der OK-Taste.
6. Die Speicherkarte wird formatiert. Warten Sie, bis der Vorgang abgeschlossen ist.

Video aufnehmen (Video-Modus)

Nach dem Einschalten wechselt die Kamera automatisch in den Video-Modus und startet die Aufnahme.

1. Um manuell eine Aufnahme zu starten, drücken Sie kurz die OK-Taste. Das rote Kamera-Symbol wird angezeigt und die blaue LED blinkt.
2. Um die Aufnahme zu stoppen, drücken Sie die OK-Taste erneut.

Foto aufnehmen (Foto-Modus)

Um ein Foto auszunehmen, drücken Sie kurz die DOWN-Taste.

Das Foto wird automatisch gespeichert und kann später im Wiedergabe-Modus angesehen werden.

Aufnahmen ansehen (Wiedergabe-modus)

1. Wählen Sie mit der MODE-Taste den Wiedergabe-Modus aus (falls erforderlich).
2. Wählen Sie mit der UP/DOWN-Taste die gewünschte Kategorie aus:

Normale Aufnahmen
geschützte Aufnahmen
Barkmodus-Aufnahmen
Fotos

Hinweis:

Aufnahmen der Front- und Heckkamera werden in eigenen Kategorien gespeichert.

1. Bestätigen Sie die Auswahl mit der OK-Taste.
2. Wählen Sie mit der UP/DOWN-Taste die gewünschte Aufnahme aus.
3. Drücken Sie die OK-Taste. Das Video wird abgespielt oder das Foto angezeigt.
4. Um die Wiedergabe des Videos zu stoppen oder die Anzeige des Fotos zu schließen, drücken Sie die OK-Taste erneut.

5. Drücken Sie die MODE-Taste, um zur Kategorieauswahl zurückzukehren.

6. Drücken Sie die MODE-Taste erneut, um zum Startbildschirm zurückzukehren.

Aufnahmen schützen/Schutz auf- heben

1. Wählen Sie mit der MODE-Taste den Wiedergabe-Modus aus (falls erforderlich).
2. Wählen Sie die gewünschte Aufnahme aus. Wenn Sie alle Aufnahmen schützen oder entsperren möchte, wählen Sie eine beliebige Aufnahme aus.
3. Drücken Sie die MENU-Taste.
4. Wählen Sie „Schützen“ aus.
5. Bestätigen Sie mit der OK-Taste.
6. Möglichkeit 1: Wählen Sie „Eine schützen“ oder „Schutz aufheben 1“ aus.
7. Möglichkeit 2: Wählen Sie „Alles schützen“ oder „Schutz aufheben alle“ aus.
8. Bestätigen Sie mit der OK-Taste.

Aufnahmen löschen

1. Wählen Sie mit der MODE-Taste den Wiedergabe-Modus aus (falls erforderlich).
2. Wählen Sie die gewünschte Aufnahme aus.

Wenn Sie alle Aufnahmen löschen möchte, wählen Sie eine beliebige Aufnahme aus.

1. Drücken Sie die MENU-Taste.

2. Wählen Sie „Löschen“ aus.

3. Bestätigen Sie mit der OK-Taste.

4. Möglichkeit 1:
   Wählen Sie „Eine löschen“ aus.
5. Möglichkeit 2:
   Wählen Sie „Alles löschen“ aus.
6. Bestätigen Sie mit der OK-Taste.

Kameradarstellung ändern

Drücke Sie die UP-Taste, um die Darstellung der Kamerabilder auszuwählen:

■ur Frontkamera
Hur Heckkamera
Frontkamera groß, Heckkamera PiP*
■Leckkamera groß, Frontkamera PiP*

*PiP = engl. Picture in Picture, Bild im Bild-Darstellung

EINSTELLUNGEN

1. Drücken Sie die MENU-Taste.
2. Wählen Sie mit der UP/DOWN-Taste eine Einstellung.
3. Drücken Sie die OK-Taste, um eine Auswahl zu bestätigen oder das entsprechende Untermenü zu öffnen.
4. Drücken Sie die MENU-Taste, um zurückzukehren oder den Menümodus zu beenden.

Einstellung Beschreibung / Werte
Film-Endzeit Aufnahmedauer beim Ausschalten der Kamera oder nach dem Trennen der Stromversorgung.0 Minuten, 5 Sekunden, 10 Sekunden, 30 Sekunden
Filmclip-Zeit Länge der Videoaufnahmen einstellen.Aus, 1 Minuten, 3 Minuten, 5 Minuten
Filmmodus Videoauflösung einstellen.2304x1296 30fps, 1080P, 720P
Tonaufnahme Tonaufnahme während der Videoaufzeichnung.Ein, Aus
Sprache English, Deutsch, Italiano, Polski, Slovenčina, Français, Čeština, Nederlands
Signal Signal- und Tastentöne.	Ein, Aus
Lautstärke 1 - 10
LCD-Energiesparen Automatisches Abschalten des Displays zum Stromsparen. Aus, 30 Sekunden, 1 Minute, 3 Minuten
Flimmern Einstellung der Bildwiederholfrequenz. 50 Hz, 60 Hz
LED-Licht LED-Licht (3) aktivieren oder deaktivieren. Ein, Aus
Schutzstufe Einstellung der Empfindlichkeit des Beschleunigungssensors. Aus, Hoch, Mittel, Gering
Parkplatz-Monitor Empfindlichkeit für Aufnahmen im Park-Modus einstellen. Aus, Hoch, Mittel, Gering
Motion Detection Empfindlichkeit der Bewegungserkennung einstellen. Aus, Hoch, Mittel, Gering
Einrichtung zurücksetzen Zurücksetzen auf Werkseinstellungen.
SD-Karte format. Formatieren der SD-Karte.
Uhreinstellung Datum/Uhrzeit einstellen.
LDWS Spurhalteassistent aktivieren oder deaktivieren. Ein, Aus
FCWS Abstandssassistent aktivieren oder deaktiveren. Ein, Aus
LDWS Kalibrierung siehe „Spurhalteassistent kalibrieren“
Belichtung Belichtungskorrektur einstellen. -2, -1.7, -1.3, -1, -0.7, -0.3, 0, 0.3, 0.7, 1, 1.3, 1.7, 2
FW-Version	Anzeige der Firmwareversion

Spurhalteassistent kalibrieren

Warnung!

Führen Sie die Kalibrierung nur in einer sicheren Umgebung durch. Führen Sie die Kalibrierung niemals auf öffentlichen Straßen oder im laufenden Verkehr durch.

1. Drücken Sie die MENU-Taste, um das Menü „Einstellungen“ aufzurufen.
2. Wählen Sie mit der UP/DOWN-Taste die Einstellung „LDWS Kalibrierung“ aus und drücken Sie die OK-Taste.
3. Um mit der Kalibrierung zu beginnen, drücken Sie die OK-Taste erneut. Um die Kalibrierung abzubrechen, drücken Sie die MENU-Taste.

Die aktive Einstellung wird mit einer roten Linie dargestellt. Die aktuelle Kali-brierung wird mit einem grünen Dreieck dargestellt, das sich entsprechend der neuen Einstellung verändert.

1. Drücken Sie die UP/DOWN-Taste, um die aktive Einstellung vertikal oder horizontal zu verschieben.

2. Bestätigen Sie die gewünschte Position der roten Linie jeweils mit der OK-Taste.

Oberer Schnittpunkt:

Richten Sie die vertikale Linie auf die Mitte der Straße aus.
Richten Sie die horizontale Linie auf den Horizont aus.

Linker Schnittpunkt:

Richten Sie die vertikale Linie auf den linken Fahrbahnrand aus.
Richten Sie die horizontale Linie auf das Ende der Motorhaube aus.

Rechter Schnittpunkt:

Richten Sie die vertikale Linie auf den rechten Fahrbahnrand aus.
Richten Sie die horizontale Linie auf das Ende der Motorhaube aus.

1. Bestätigen Sie die Kalibrierung mit der OK-Taste.

FEHLERSUCHE

Problem Mögliche Ursache Abhilfe
Die Kamera lässt sich nicht einschalten.	Der Kfz-Stecker wurde nicht in den Zigarettenanzünder oder eine 12-V-Buchse des Fahrzeugs eingesteckt.	Stecken Sie den Kfz-Stecker in den Zigarettenanzünder oder eine 12 V Buchse des Fahrzeugs.
	Die Sicherung im Kfz-Stecker ist durchgebrannt und muss ersetzt werden.	Ersetzen Sie die defekte Sicherung im Kfz-Stecker durch eine neue Sicherung (siehe „Sicherung wechseln“).
Die Kamera schaltet sich wiederholt aus.	Der Kfz-Stecker sitzt nicht korrekt im Zigarettenanzünder oder der 12-V-Buchse des Fahrzeugs.	Prüfen Sie den korrekten Sitz des Kfz-Steckers. Die LED am Kfz-Stecker muss leuchten.
Die Speicherkarte wird nicht erkannt.	Speicherkarte nicht forma-tiert.	Formatieren Sie die Speicherkarte (siehe „Speicherkarte formatieren“).
	Speicherkarte defekt. Speicherkarte prüfen und ggf. ersetzen.
Nach dem Einschalten startet die Kamera keine Aufnahme.	Speicherkarte voll (zu viele geschützte Aufnahmen).	Prüfen Sie die Speicherkarte und löschen Sie ggf. nicht benötigte Aufnahmen..
Kein Ton in der Videoaufnahme.	Tonaufnahme ist ausge-schaltet.	Tonaufnahme aktivieren (siehe „Einstellungen“).

REINIGUNG, PFLEGE UND WARTUNG

Ihr Gerät kann mit minimalem Pflegeaufwand über Jahre funktionsfähig gehalten werden.

☐ Rollen Sie die Kabel ordentlich auf, wenn Sie das Gerät lagern. Das hilft, versehentliche Beschädigungen der Kabel und des Geräts zu vermeiden.

Reinigen Sie das Gerät mit einem weichen Tuch.

Bagern Sie das Gerät an einem sauberen und trockenen Ort.

Sicherung wechseln

Das Gerät ist mit einer Sicherung in dem Kfz-Stecker abgesichert. Diese spricht bei Kurzschluss oder Spannungsspitzen an und muss dann ausgewechselt werden.

Achtung!

Bauen Sie keine stärkere Sicherung ein. Die Elektronik kann sonst beschädigt werden.

1. Schrauben Sie den Haltering (1) mit der Sicherungsabdeckung (2) von dem Kfz-Stecker (4) ab.

2. Setzen Sie eine neue Feinsicherung (3) mit gleicher Größe (siehe Technische Daten) ein.

3. Schrauben Sie den Haltering (1) mit der Sicherungsabdeckung (2) wieder auf den Kfz-Stecker (4) auf.

Service

Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.

Li-Ion

Gebrauchte Akkus gehören nicht in den Hausmüll. Entladen Sie einen gebrauchten Akku und geben Sie den Akku bei einer öffentlichen Entsorgungs- oder Sammelstelle ab. Entsorgen Sie einen beschädigten oder defekten Akku fachgerecht entsprechend der örtlich geltenden Bestimmungen.

Abbildungen können geringfügig vom Produkt abweichen. Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Dekoration nicht enthalten.

http://iuqr.de/11232

Technical data

http://iuqr.de/11232

Dane techniczne

Stand der Informationen: 04/2022
