Značka	AEG
Model	DC 2
Typ produktu	Dashcam (palubní kamera)
Reference	11232
Displej	IPS WDR displej 4,0 palce (10,16 cm)
Objektiv	140° A+ ultra širokoúhlý vysoké rozlišení
Maximální rozlišení videa	Až 1296P
Rozlišení fotografie	2 MP
Formát videa	MOV (H.264)
Formát fotografie	JPEG
Vnitřní paměť	TF/Micro-SD karta, třída 10, až 128 GB (není součástí)
Baterie	Li-ion polymerová, 3,7 V, 200 mAh, 0,74 Wh
Napájení	Zásuvka zapalovače 12 V DC / USB 5 V DC
Pojistka	F3A250V
Rozměry (V x Š x H)	116 x 63,5 x 31 mm
Hmotnost	120,4 g
Jazyk menu	Vícejazyčné (francouzština k dispozici)
Hlavní funkce	Smyčkové nahrávání, akcelerometr (G-sensor), noční vidění (LED), detekce pohybu, parkovací režim, couvací kamera (zadní včetně), systémy ADAS (LDWS, FCWS)
Obsah balení	Přední kamera, zadní kamera s USB kabelem, přísavkový držák, USB kabel s 12V zásuvkou zapalovače, návod k použití
Čištění a údržba	Čistěte měkkým hadříkem; skladujte na čistém a suchém místě; správně naviňte kabel
Bezpečnost	Nevystavujte dešti/vlhkosti; během provozu nezakrývejte; udržujte mimo airbagy; dodržujte právní předpisy o ochraně soukromí
Opravitelnost	Možnost výměny pojistky (F3A250V); pro ostatní opravy kontaktujte prodejce

Často kladené otázky - DC 2 AEG

Jak nainstalovat dashcam AEG DC 2?

Nejprve upevněte přední kameru na čelní sklo pomocí přísavkového držáku. Zadní kameru namontujte poblíž registrační značky a protáhněte kabel do interiéru. Připojte USB kabel do 12V zásuvky zapalovače. Pro podrobnosti o montáži nahlédněte do návodu.

Jak naformátovat paměťovou kartu?

Stiskněte tlačítko MENU, pomocí tlačítek UP/DOWN vyberte 'Formát SD karty', potvrďte OK, poté vyberte 'Ano' pro formátování. Počkejte na dokončení procesu.

Jak chránit záznam před přepsáním?

V režimu přehrávání vyberte záznam, stiskněte MENU, vyberte 'Chránit', poté 'Chránit jeden' nebo 'Chránit vše'. Chráněné záznamy nebudou při smyčkovém cyklu vymazány.

Co znamená blikající modrá LED kontrolka?

Modrá LED kontrolka bliká, když dashcam nahrává video. V pohotovostním režimu svítí trvale, nebo je zhasnutá, když je zařízení vypnuté.

Jak kalibrovat asistenta jízdního pruhu (LDWS)?

Přejděte do MENU > 'Kalibrace LDWS', potvrďte OK. Postupujte podle pokynů na obrazovce, abyste zarovnali červené čáry s horizontem a okraji jízdního pruhu. Kalibraci provádějte pouze v bezpečném prostředí.

Jak vyměnit pojistku v zásuvce zapalovače?

Odšroubujte pojistný kroužek a kryt zástrčky. Vyjměte starou pojistku (F3A250V) a vložte novou stejné velikosti. Celé znovu zašroubujte. Nepoužívejte pojistku s vyšším proudem.

Proč se kamera nezapíná?

Zkontrolujte, zda je zástrčka zapalovače správně zapojena a zda není spálená pojistka. Pokud problém přetrvává, vyzkoušejte jinou 12V zásuvku vozidla.

Jak změnit jazyk dashcam?

Stiskněte MENU, pomocí UP/DOWN vyberte 'Jazyk', potvrďte OK, poté vyberte požadovaný jazyk (francouzština k dispozici).

Jak nastavit datum a čas?

Stiskněte MENU, vyberte 'Nastavení hodin', potvrďte OK. Pomocí tlačítek UP/DOWN měňte hodnoty a OK potvrďte.

Jak čistit dashcam?

K čištění zařízení a čoček použijte měkký suchý hadřík. Vyhněte se abrazivním prostředkům. Nedovolte, aby se do zařízení dostala voda.

NÁVOD K OBSLUZE DC 2 AEG

CZ Návod k obsluze Palubní kamera DC 2

SK Návod na obsluhu Dashcam DC 2

BEDIENUNGSANLEITUNG

Před použitim nabiječky si přečtěte tento navod. Dodržujte všechny pokyny a doporučeni.

PL - Strona 107

Použití ke stanovenému účelu 89

Obsah dodávky 89

Technická data 89

Bezpečnost....90

Popis výrobku 96

Funkce 97

Montáž....98

Nasazení paměťové karty....98

Montáž zadní kamery 98

Montáž čelní kamery 99

Obsluha 99

Zapínání a vypínání kamery 100

Formátování paměťové karty 100

Nahrávání videa (režim videa) 100

Pořízení fotografie (režim fotografie).... 100

Prohlížení záznamů (režim přehrávání).... 100

Ochrana záznamů /odstranění ochrany....101

Smazání záběrů....101

Změna zobrazení kamery....101

Nastavení....101

Kalibrace asistenta pro varování při vybočení z jízdního pruhu....103

Hledání chyb 104

Čištění, ošetřování a údržba 105

Výměna pojistky....105

Servis 105

Likvidace....105

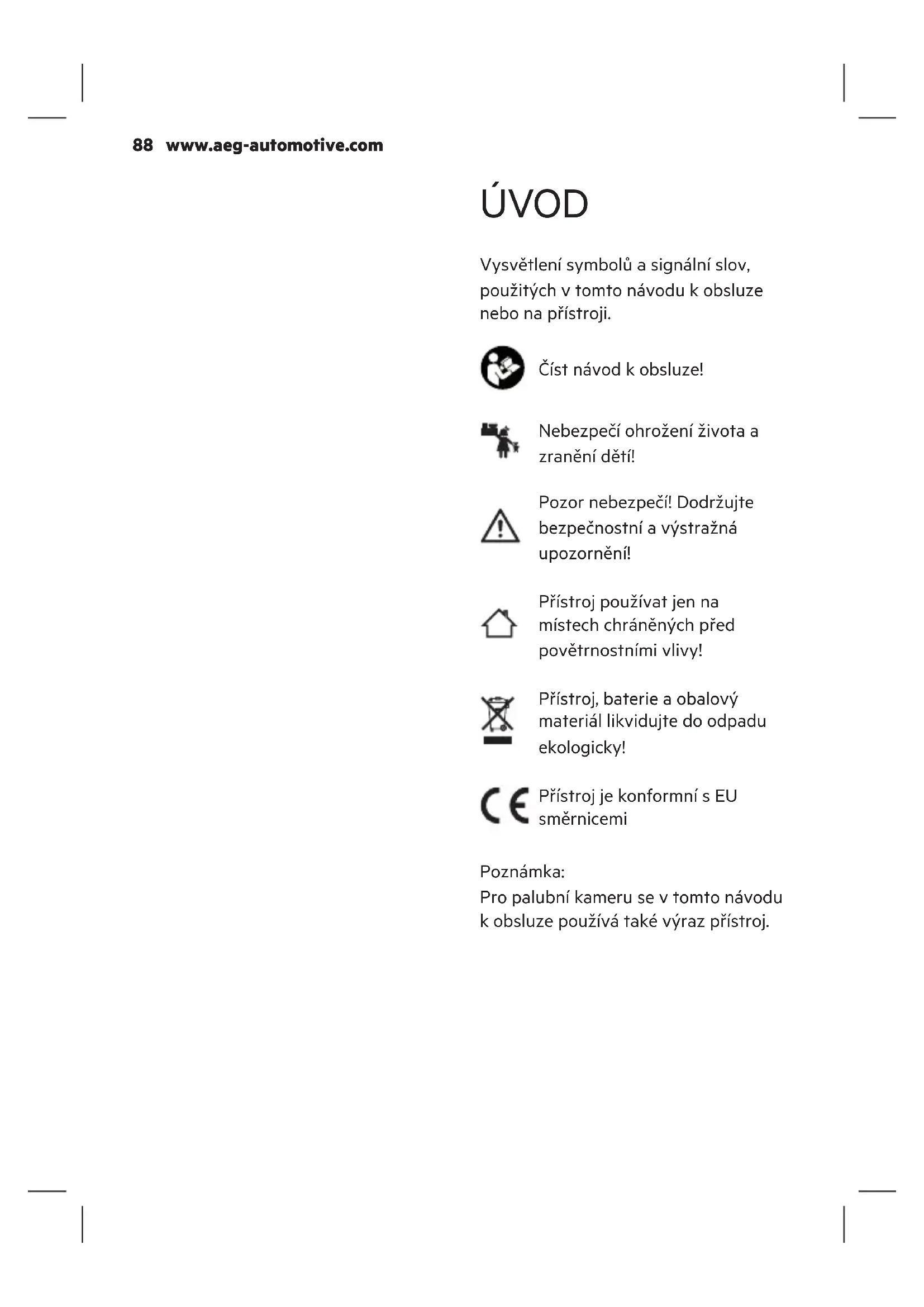

ÚVOD

Vysvětlení symbolů a signální slov, použitých v tomto návodu k obsluze nebo na přístroji.

Číst návod k obsluze!

Nebezpečí ohrožení života a zranění dětí!

Pozor nebezpečí! Dodržujte bezpečnostní a výstražná upozornění!

Přístroj používat jen na místech chráněných před povětrnostními vlivy!

Přístroj, baterie a obalový materiál likvidujte do odpadu ekologicky!

Přístroj je konformní s EU směrnicemi

Poznámka:

Pro palubní kameru se v tomto návodu k obsluze používá také výraz přístroj.

Použití ke stanovenému účelu

Palubní kamera slouží k záznamu událostí (např. silničního provozu) z pohledu řidiče. V závislosti na nastaveném režimu lze zaznamenávat filmové sekvence nebo fotografie.

Napájení probíhá prostřednictvím připojovacího kabelu pro USB.

Poznámka:

Soukromá sféra ostatních osob je chráněná zákonem. Natáčení a fotografování jiných osob může být trestním činem. Za Vaše jednání nesete sami zodpovědnost. Prosíme, informujte se o právních předpisech.

Na používání zařízení v silničním provozu se mohou vztahovat zvláštní předpisy v souladu s místně platnými předpisy příslušné země.

Tento prístroj nesmí používat deti, osoby s omezenými duševními schopnostmi anebo osoby, které nemají schopnosti, zkušenosti anebo vedomosti o jeho používání.

Přístroj není určen k použití při živnos- tenské resp. podnikatelské činnosti.

Jiná použití nebo změny přístroje platí jako použití k jinému než ke stanovenému účelu a přinášejí sebou závažná nebezpečí. Výrobce neručí za škody způsobené jiným použitím než použitím ke stanovenému účelu.

Obsah dodávky

Po rozbalení okamžitě provedte kontrolu kompletnosti dodávky. zkontrolujte, zda není poškozeno zařízení ani žádná z jeho součástí. neuvádějte vadné zařízení nebo jeho část do činnosti.

čelní kamera
Zadní kamera s připojovacím kabelem
Držák s přísavkou
Připojovací kabel USB s autozástrčkou na 12 V
Návod k obsluze

Předávejte tyto podklady i jiným uživatelům!

Provozní pokyny jsou k dispozici také na následující internetové adrese: http://iuqr.de/11232

Technická data

Model Palubní kameraDC 2
Číslo artiklu 11232
Monitor Displej IPS WDRs úhlopříčkou 4,0palce (10,16 cm)
Objektiv 140° A+	Superširokoúhlýobjektiv s vysokýmrozlišením
Language vícejazyčný
Formát videa MOV (H.264)
Rozlišení videa až 1296P
Režim nahrávání Cyk	ický záznam ve smyčce
Délka záznamu nastavitelná
Formát fotografie JPEG
Rozlišení obrazu 2 MP
Paměť TF/Micro-SD	Class 10 maximálně 128 GB
Advanced Driver Assistance Systems (ADAS)	integrované
Režim pro par-kování	integrované
Microphone integrované
Reproduktor integrované
Senzor Akcelerometr
Napájení proudem Zástrčka pro auto: 12 V DC USB: 5 V DC
Akumulátor Li-iontový poly-merový 3,7 V, 200 mA, 0,74 Wh
Rozměry (v x š x h)	116 x 63,5 x 31 mm
Váha 120,4 g
Pojistka F3A250V

BEZPEČNOST

Všeobecné bezpečnostní pokyny

Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržení bezpečnostních pokynů a ostatních instrukcí může vést k zásahu elektrickým proudem, požáru nebo k těžkým zraněním. Uscho-vejte si všechna bezpečnostní upozornění a instrukce pro budoucnost.

Předávejte všechny pod- klady dalším uživatelům přístroje!

Výrobce není zodpovědný za škody způsobené:

neodborným připojením nebo provozem.
působením vnějších sil, poškození přístroje nebo jeho částí mechanickým zatížením anebo přetížením.
jakoukoliv změnou přístro- je.

použitím prístroje k účelům, které nejsou popsané v tomto návodu k obsluze.

následkem použití k jinému, než ke stanovenému účelu nebo neodborným použitím anebo vadnými bateriemi.

Vlhkostí a / nebo nedosta- tečnou ventilací.

neoprávněným otevřením přístroje.

Toto vede k zániku záruky.

Varování!

Nebezpečí ohrožení života a zranění dětí!

Nebezpečí uškrcení! Uchová-vejte přístroj mimo dosah dětí. Děti nerozpoznávají nebezpečí, která může přístroj způsobit!

Nenechávejte děti si hrát se stavebními a montážními díly, mohou je spolknout a udusit se.

Životní nebezpečí!

Poškozená vedení mohou vyvolat smrtelnou elektrickou ránu. Počkozené kabely již nepoužívat.

Nebezpečí výbuchu a požáru!

Zajistěte palubní napětí odpovídající udanému, potřebnému vstupnímu napětí přístroje, aby jste zabránili jeho poškození.

Nevystavujte přístroj přímému slunečnímu záření.

Přístroj se za provozu zahřívá. Umístěte couvací kamerový systém vždy na bezpečném, dobře větra-ném místě.

Zařízení během provozu nezakrývejte, protože by mohlo dojít k jeho poškození silným zahřátím.

Přerušte ihned používání přístroje, jestliže je viditelný kouř nebo cítíte neobvyklý zápach.

√ přístroji je integrovaný akumulátor, proto neházejte přístroj ani akumulátor do ohně ani je nevystavujte extrémnímu horku. Jinak může akumulátor prásknout nebo vybuchnout.

Nebezpečí zásahu elektrickým proudem!

Nevystavujte monitor dešti nebo mokru. Zabraňte polití, pokapání vodou nebo jinými tekutinami. Při vniknutí vody do elektrických přístrojů se zvyšuje riziko zásahu elektrickým proudem.

Přístroj nesmí přijít do kontaktu s vodou nebo jinými kapalinami. Voda vniklá do elektrického

přístroje zvyšuje riziko zá- sahu elektrickým proudem. Jestliže se dostal přístroj do kontaktu s vodou, vy- táhněte ihned zástrčku ze zásuvky. Přístroj se nesmí dále používat, odneste ho do odborné dílny k opravě.

Zástrčka se nesmí žádným způsobem měnit.

Odpojujte kabel ze zásuvky 12 V v motorovém vozidle jen tahem za zástrčku. V opačném případě ho můžete poškodit.

Nepoužívejte vadný přístroj. Poškozený přívodní kabel, přístroj nebo nabíjecí kabel zvyšují nebezpečí zásahu elektrickým proudem.

Nepoužívejte kabel na nošení nebo tahání přístroje.

Neuvádejte nikdy do provozu prístroj, který spadl nebo byl jiným zpusobem poškozený. Odneste ho k inspekci a oprave kvalifikovanému elektrikári.

Nepoužívejte žádné jiné kabely nebo příslušenství. Neprodlužujte kabely.

Pokud prístroj nepouží-váte, vždy ho odpojte od zdroje napájení vytažením zástrčky ze zásuvky. Při odpojování nikdy netahejte za připojovací kabel!

Nebezpečí zranění!

Před montáží stejně jako při testování zajistěte vozi-dlo, aby nemohlo pojíždět. Pozor! nebezpečí zranění a nebezpečí věcných škod! Zatáhněte vždy ruční brzdu a zařadťe rychlost! U vozidla s automatickou převodovkou musí být řadící páka v poloze „P“ a zatažená ruční brzda!

Během montáže couvacího kamerového systému nesmí být vozidlo v provozu ani se nesmí startovat!

Dodržujte bezpečnostní předpisy, jestliže je vozidlo nadzdviženo nebo se na-chází na zvedací plošině!

Dbejte na bezpečnostní pokyny a údaje v příručce výrobce vozidla!

Provádějte montáž couva- cího kamerového systému jen v bezpečném prostředí! Držte oblečení, Vaše vlasy, končetiny a systém mimo dosah pohyblivých a hor- kých dílu motoru a vozidla!

Při montáži couvacího kamerového systému dbejte neustále na to, abyste nenarušili bezpečnost a funkčnost ostatních systémů a přístrojů vozidla! Dbejte na pokyny uvedené v příručce výrobce motorového vozidla.

Při poruše nebo poškození Couvacího kamerového systému za provozu se musí celý systém odpojit od napájení s 12 V v motorovém vozidle!

Před montáží Couvacího kamerového systému vypněte zapalování u všech spotřebičů vozidla!

Nebezpečí poškození!

Neodbornou montáží systému mohou být poškozeny elektronické díly vozidla. Následkem může dojít k nehodě nebo požáru.

Nebezpečí nehody!

Používání mobilního přístroje za jízdy může odvádět pozornost řidiče od silničního provozu. Soustředte se na jízdu motorovým vozidlem a na dopravní situaci.

▶Nespoléhejte se jen na asi-stenční systémy přístroje. Asistenční systémy nemají vliv na Vaše vozidlo, neza-braňují kolizi ani nesnižují škody nebo zranění.

Používání asistenčních systémů vás nezbavuje povinnosti dávat pozor na ostatní účastníky silničního provozu!

▶ Nesprávné řízení a/nebo nedostatečná pozornost při řízení vozidla mohou vést k nehodám s následkem smrti nebo vážného zranění.

Po zapůsobení airbagu mohou být zasažena v jeho blízkosti připevněná zařízení, vymrštěna vysokou rychlostí a způsobit těžká zranění. Nepřipevňujte mobilní přístroje nikdy v blízkosti airbagu.

Speciální upozornění

Po mytí auta v myčce je možné, že se změní, vlivem mechanického zatížení, nastavení úhlu kamery. Prosíme, přezkoušejte kameru a v případě potřeby provedte její nové nastavení.

Čistěte kryt čočky kame-ry opatrně, obzvlášť při odstraňování ledu a sněhu, aby nedošlo k jeho poškrábání.

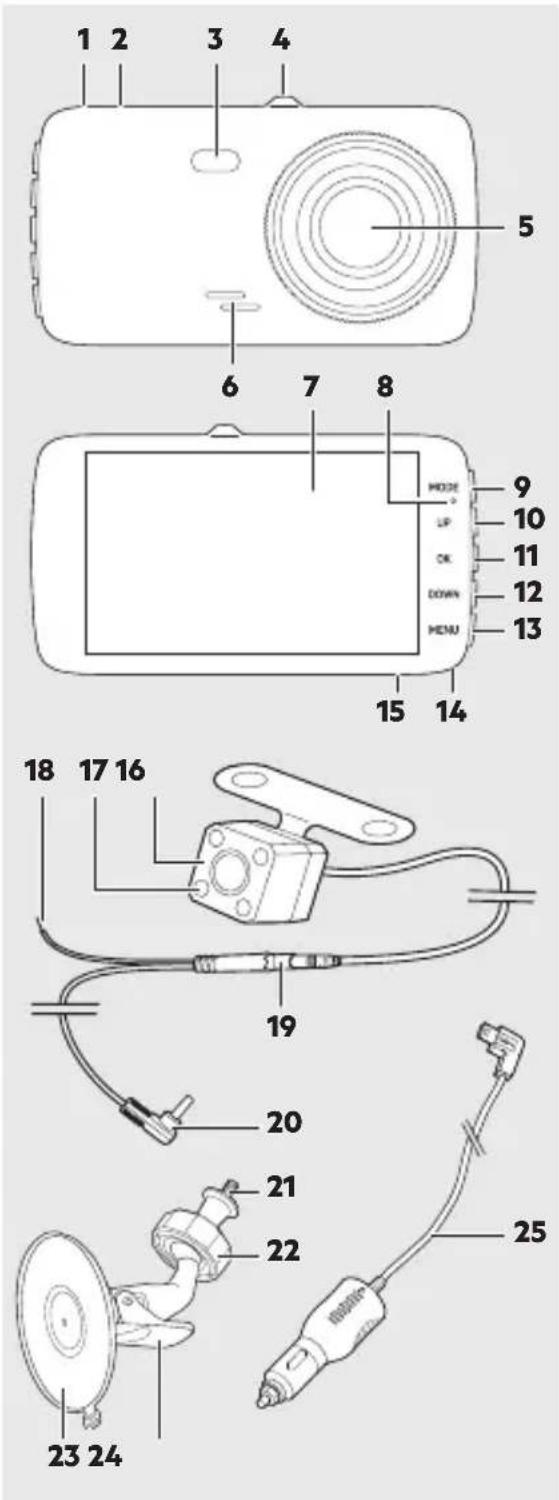

POPIS VÝROBKU

1. Připojovací zdířka pro zadní kameru
2. Připojovací zdířka pro USB
3. LED světlo
4. Úchyt pro držák s přísavkou
5. Čočka
6. Reproduktor
7. Displej
8. LED stavu
9. Tlačítko MODE
10. Tlačítko NAHORU
11. Tlačítko OK
12. Tlačítko DOLŮ
13. Tlačítko MENU
14. Mikrofon
15. Slot pro karty TF/Micro SD
16. Zadní kamera
17. LED světlo
18. Přípojka pro napájecí kabel 12 V
19. Zástrčkové spojení připojovacího kabelu pro zadní kameru
20. Konektor zadní kamery
21. Závit s vroubkovaným šroubem
22. Pojistná matice
23. Patka přísavky
24. Uzavírací páka
25. Připojovací kabel pro USB se zástrčkou do auta

FUNKCE

Automatický záznam cyklu

Záznamy se pořizují v nekonečné smyčce. Pokud je paměťová karta plná, nejstarší záznamy, které nejsou chráněny proti zápisu, se přepíší. Tímto způsobem je vždy k dispozici kapacita paměti a dostatek historických záznamů.

Senzor zrychlení (G-senzor)

Senzor zrychlení rozpoznává silná zrychlení a zpomalení (např. v případě nehody). Kamera chrání aktivní záznam, aby později nedošlo k jeho přepsání.

Noční vidění

Během nahrávání stiskněte a přidržte tlačítko MENU, aby se rozsvítila LED.

Detekce pohybu

Při aktivované detekci pohybu kamera automaticky spustí nahrávání, jakmile je v zorném úhlu kamery detekován pohyb.

Monitor parkování

Pokud není kamera napájena (např. při parkování), čerpá energii z integrovaného akumulátoru a přepne se do pohotovostního režimu. Pokud senzor zrychlení detekuje kolizi, kamera spustí automaticky nahrávání.

Couvací kamera

Přepnutím obrazu kamery na displeji můžete zadní kameru používat jako kameru pro couvání, např. jako obraz v obraze (viz „Změna zobrazení kamery“).

Asistenční systémy ADAS

Kamera je vybavena inteligentními asistenčními systémy ADAS (anglicky Advanced Driver Assistance Systems) Systémy podporují řidiče a mohou pomoci předcházet dopravním nehodám způsobených nepozorností.

Systém pro varování při opuštění jízdního pruhu LDWS

Systém pro varování při opuštění jízdního pruhu LDWS, anglicky Lane Departure Warning System) nepřetržitě sleduje hranici jízdního pruhu a varuje řidiče, pokud vozidlo opustí jízdní pruh.

Poznámka:

Pro správnou funkci je nutné systém před prvním použitím kalibrovat (viz „Kalibrace systému varování při vybočení z jízdního pruhu“).

Asistent pro varování při nedodržení bezpečné vzdálenosti FCWS

Asistent varování při nedodržení bezpečné vzdálenosti FCWS (anglicky Front Collision Warning System) nepře-tržitě kontroluje potřebnou bezpečnostní vzdálenost mezi Vašim vozidlem a vozidlem jedoucím před Vámi. Pokud není dodržena vypočtená bezpečnostní vzdálenost, systém řidiče varuje.

MONTÁŽ

Nasazení paměťové karty

Pro ukládání záznamů do paměti pomocí přístroje potřebujete paměťovou kartu.

Vložte kartu TF/Micro SD (není součástí dodávky) do slotu pro kartu TF/Micro SD (15).

Před prvním použitím doporučujeme naformátovat kartu TF/Micro SD přímo v kameře (viz „Formátování paměťové karty“).

Montáž zadní kamery

Pozor!

Díky různým technikám a konstrukcí vozidel neplatí a není tento návod k montáži systémupoužitelný do všech typů vozidel.

1. Vyjměte státní poznávací značku z držáku.
2. Odšroubujte šrouby držáku pozná-vací značky a sejměte ho.
3. Nyní najděte otvor v místě státní poznávací značky, aby se dala zástrčka připojovacího kabelu kamery prostrčit do interiéru vozidla. Pro lepší viditelnost a instalaci odstraňte vnitřní obložení v místě státní poznávací značky. Pokud na vozidle není žádný otvor, vyvrtejte v oblasti krytu státní poznávací značky otvor vrtákem o průměru 10 mm.

Pozor!

Dbejte na to, aby se v místě vrtání ne- nacházely žádné jiné elektrické vodiče nebo díly vozidla, které byste mohli poškodit!

1. Pro ochranu vyvrtaného otvoru před korozí nalakujte hrany otvoru vhodným lakem (např. tužkou s lakem od výrobce vozidla) a upravené místo nechte zaschnout.

Pozor!

Umístění zadní kamery nesmí narušovat funkci osvětlení státní poznávací značky! V případě rušení osvětlení státní poznávací značky namontujte zadní kameru na jiné vhodné místo.

1. Prostrčte zástrčku kabelu kamery (19) do interiéru vozidla nebo do víka zavazadlového prostoru.
2. Připevněte zadní kameru k vozidlu pomocí vhodného montážního materiálu (není součástí dodávky).

Dbejte na to, aby vývod kabelu na zadní straně kamery směřoval vždy nahoru, aby byl zachován maximální rozsah otáčení.

V případě potřeby můžete také utěsnit obě strany průchodu kabelu kamery proti vniknutí vody pomocí běžně dostupné těsnicí hmoty.

1. Připevněte montážní desku a držák státní poznávací značky na vozidlo.
2. Namontujte státní poznávací značku.

Pozor!

Před prací na elektrickém rozvodu vozidla musíte nejdříve odpojit kabel od záporného pólu baterie! Přitom může dojít ke ztrátě dat, kódů a programování různých funkcí vozidla! Aby nedošlo ke škodám informujte se prosím předem u výrobce Vašeho vozidla.

1. Nyní spojte červený vodič kabelu kamery s pólem + (plus) zdroje napětí 12 V ve vozidle.

Varování!

Neumistujte kabely do oblasti působení airbagů.

1. Pro připojení přední kamery umístěte kabel kamery (19) v interiéru/dutině vozidla. Dbejte na to, aby nebyly kabely uskřípnuté nebo zauzlované.

2. Zapojte zástrčku (20) kabelu kamery do připojovací zdířky (1) na přední kameře.

Zadní kameru lze otáčet v jednom směru. Natočte kameru do požadované polohy.

Montáž čelní kamery

Pozor!

Při montáži přístroje dbejte na to, aby nebylo omezeno vaše zorné pole. Připo- jovací kabel nesmí překážet při řízení a monitor musí být bezpečně připevněný. Dodržujte platné zákony a bezpečnostní předpisy pro motorová vozidla!

1. Našroubujte závit (21) držáku s přísavkou do úchytu (4) na kameře. Otočením vroubkovaného ke kameře zafixujte šroubové spojení.
2. Vyčistěte místo na čelním skle, na které chcete připevnit držák s přísavkou (23).
3. Přitlačte držák s přísavkou k čelnímu sklu a zatlačte zajišťovací páčku (24) směrem k držáku s přísavkou.
4. Povolte pojistnou matku (22) a nastavte požadovaný úhel pohledu kamery. Potom znovu utáhněte pojistnou matku, aby byla kamera pevně zafixovaná.
5. Zapojte připojovací kabel pro USB (25) do připojovací zdířky (2).
6. Připojovací kabel pro USB vedte tak, aby nedošlo k omezení nebo ohrožení bezpečnosti vozidla a osob ve vozidle.
7. Zastrčte autozástrčku (25) do auto- zásuvky na 12 V.

OBSLUHA

Varování!

Neobsluhujte monitor za jízdy, odvádí to Vaší pozornost při sledování silničního provozu. Soustředťe se na jízdu motorovým vozidlem a na dopravní situaci.

Zásuvka na 12 V v motorovém vozidle je pravděpodobně pod napětím teprve až po zapnutí zapalování. Dbejte na údaje v návodu k obsluze Vašeho vozidla. Jestliže jste si nejistí, kontaktujte příslušnou odbornou dílnu.

Neprikrývejte prístroj behem použití a dbejte na dostatecné vetrání.

Zapínání a vypínání kamery

Bo nastartování motoru se kamera automaticky zapne a spustí se režim záznamu video.

Do vypnutí motoru kamera uloží aktuální záznam do paměti a automaticky se vypne.

áznamy z přední a zadní kamery se ukládají do paměti odděleně.

1. Pro manuální zapnutí kamery stiskněte krátce tlačitko OK.

2. Pro vypnutí kamery stiskněte a přidržte tlačítko OK.

Poznámka:

Bez napájení se kamera automaticky vypne při nízké kapacitě akumulátoru.

Formátování paměťové karty

1. Stiskněte tlačítko MENU.
2. Pomocí tlačítka NAHORU/DOLŮ vyberte nastavení „SD card form.“.
3. Potvrdte tlačítkem OK.
4. Pomocí tlačítka NAHORU/DOLŮ vyberte možnost „Ano“.
5. Potvrdte tlačítkem OK.
6. Paměťová karta se naformátuje. Počkejte na dokončení procesu.

Nahrávání videa (režim videa)

Po zapnutí se kamera automaticky přepne do režimu videa a začne nahrávat.

1. Pro manuální spuštění nahrávání krátce stiskněte tlačitko OK. Zobrazí se červený symbol kamery a bliká modrá LED.
2. Pro zastavení nahrávání stiskněte znovu tlačítko OK.

Pořízení fotografie (režim fotografie)

Pro pořízení fotografie stiskněte krátce tlačítko DOLŮ.

Fotografie se automaticky uloží do pa- měti a později ji lze prohlížet v režimu přehrávání.

Prohlížení záznamů (režim přehrávání)

1. Zvolte režim přehrávání pomocí tlačítka MODE (pokud je to zapotřebí).
2. Pomocí tlačítka NAHORU/DOLŮ vyberte požadovanou kategorii:

Normální nahrávky

©hráněné nahrávky

Nahrávky v parkovacím režimu

Fotografie

Poznámka:

Záznamy z přední a zadní kamery se ukládají do vlastních kategorií.

1. Potvrd'te výběr tlačítkem OK.
2. Tlačítkem NAHORU/DOLŮ vyberte požadovaný záznam.

3. Stiskněte tlačítko OK. Přehraje se video nebo se zobrazí fotografie.

4. Pro skončení přehrávání videa nebo zavření displeje s fotografiemi stiskněte znovu tlačítko OK.

5. Stisknutím tlačítka MODE se vrátíte k výběru kategorie.
6. Dalším stisknutím tlačítka MODE se vrátíte na úvodní obrazovku.

Ochrana záznamů /odstranění ochrany

1. Zvolte režim přehrávání pomocí tlačítka MODE (pokud je to zapotřebí).
2. Vyberte požadovaný záznam. Pokud chcete všechny záznamy chránit nebo jejich ochranu deakti- vovat vyberte libovolný záznam.
3. Stiskněte tlačítko MENU.
4. Vyberte možnost „Chránit“.
5. Potvrdte tlačítkem OK.
6. 1. možnost: Zvolte možnost „Chránit jednu“ nebo „Zrušit ochranu 1“.
7. 1. možnost: Zvolte možnost „Chránit vše“ nebo „Zrušit ochranu všeho“.
8. Potvrdte tlačítkem OK.

Smazání záběrů

1. Zvolte režim přehrávání pomocí tlačítka MODE (pokud je to zapotřebí).
2. Vyberte požadovaný záznam. Pokud chcete smazat všechny záznamy, vyberte libovolný záznam.
3. Stiskněte tlačítko MENU.
4. Zvolte možnost „Smazat“.

5. Potvrdte tlačítkem OK.

6. 1. možnost: Zvolte možnost „Smazat jeden“.
7. 1. možnost: Zvolte možnost „Smazat vše“.
8. Potvrdte tlačítkem OK.

Změna zobrazení kamery

Stisknutím tlačítka NAHORU vyberte zobrazení záznamů z kamery:

den čelní kamera

den zadní kamera

Čelní kamera velký obraz, zadní kamera PiP*

☑adní kamera velký obraz, čelní kamera PiP*

*PiP = anglicky Picture in Picture, zobrazení obrazu v obraze

NASTAVENÍ

1. Stiskněte tlačítko MENU.
2. Zvolte jedno nastavení pomocí tlačítka NAHORU/DOLŮ.
3. Stiskněte tlačítko OK pro potvrzení výběru nebo otevření příslušné podnabídky.
4. Stiskněte tlačítko MENU pro návrat nebo ukončení režimu menu.

Nastavení Popis / hodnoty
Doba filmu při ukončení Doba	záznamu při vypnutí kamery nebo po odpojení napájení.0 minut, 5 vteřin, 10 vteřin, 30 vteřin
Doba filmového klipu Nastavení	délky videozáznamů.Vypnuto, 1 minuta, 3 minuty, 5 minut
Režim filmu Nastavení rozlišení	video.2304x1296 30fps, 1080P, 720P
Zvukový záznam Záznam zvuku	během nahrávání video.Zapnutý, Vypnutý
Language English, Deutsch, Italiano, Polski, Slovenčina, Français, Čeština,Nederlands
Signál Signální tóny a tóny tlačítek.	Zapnutý, Vypnutý
Hlasitost 1 - 10
Úspora energie LCD Automatické vypínání displeje pro úsporu energie.Vypnuto, 30 vteřin, 1 minuta, 3 minuty
Blikání Nastavení frekvence obnovování obrazu.50 Hz, 60 Hz
LED světlo Aktivace nebo deaktivace světla LED (3).Zapnutý, Vypnutý
Stupeň ochrany Nastavení citlivosti senzoru zrychlení.Vypnuto, Vysoká, Střední, Nízká
Monitor při parkování Nastavení citlivosti pro záznamy v režimu parkování.Vypnuto, Vysoká, Střední, Nízká
Detekce pohybu Nastavení citlivosti detekce pohybu.Vypnuto, Vysoká, Střední, Nízká
Zařízení resetovat Obnovit do továrního nastavení.
Formát karty SD. Formátování	SD karty.
Nastavení hodin	Nastavení data/času.
LDWS Aktivace nebo deaktivace pro varování při vybočení z jízdního pruhu.Zapnutý, Vypnutý	pro varování při vybočení z jízdního pruhu.
FCWS Aktivace nebo deaktivace asistenta pro varování při nedodržení bezpečné vzdálenosti.Zapnutý, Vypnutý	asistenta pro varování při nedodržení bezpečné vzdálenosti.
Kalibrace systému LDWS viz „Kalibrace asistenta pro varování při vybočení z jízdního pruhu“.
Osvětlení Nastavení kompenzáce expozice.-2, -1.7, -1.3, -1, -0.7, -0.3, 0, 0.3, 0.7, 1, 1.3, 1.7, 2
Verze FW Zobrazení verze firmwaru

Kalibrace asistenta pro varování při vybočení z jízdního pruhu

Varování!

Kalibraci provádějte jen v bezpečném prostředí. Nikdy neprovádějte kalibraci na veřejných komunikacích nebo za provozu.

1. Stiskněte tlačítko MENU pro přechod do menu „Nastavení“.
2. Pomocí tlačítek NAHORU/DOLŮ zvolte nastavení „Kalibrace LDWS“ a stiskněte tlačítko OK.
3. Pro zahájení kalibrace stiskněte znovu tlačítko OK. Pokud chcete kalibraci přerušit, stiskněte tlačítko MENU.

Aktivní nastavení je zobrazeno červenou linkou. Aktuální kalibrace je zobrazena zeleným trojúhelníkem, který se mění podle nového nastavení.

1. Stiskněte tlačitko NAHORU/DOLŮ a posunutí aktivního nastavení ve svislém nebo vodorovném směru.
2. Požadovanou polohu červené čáry pokaždé potvrdte tlačítkem OK.

Horní průsečík:

Svislou linku vyrovnejte na střed vozovky.
Vodorovnou linku vyrovnejte s horizontem.

Levý průsečík:

Svislou linku vyrovnejte s levým okrajem silnice.
√odorovnou linku vyrovnejte s kon- cem kapoty motoru.

Pravý průsečík:

Svislou linku vyrovnejte s pravým okrajem silnice.
√odorovnou linku vyrovnejte s kon- cem kapoty motoru.

1. Potvrdte kalibraci tlačítkem OK.

HLEDÁNÍ CHYB

Problém Možné příčina Řešení
Kameru se nedá zapnout. Auto	zástrčka nebyla zapojena do cigaretového zapalovače nebo do zásuvky na 12 V ve vozidle.	Zastrčte autozástrčku do cigaretového zapalovače nebo do zásuvky na 12 V ve vozidle.
	Pojistka v autozástrčce se přepálila a musí se vyměnit.	Vyměňte vadnou pojistku v autozástrčce za novou (viz „Výměna pojistky“).
Kamera se opakovaně vypíná.	Autozástrčka není správně usazená v cigaretovém zapalovači nebo v zásuvce na 12 V ve vozidle.	Zkontrolujte správné usazení autozástrčky. LED na autozástrčce musí svítit.
Paměťová karta není roz- poznána.	Paměťová karta není formá- tovaná.	Formátujte paměťovou kartu (viz „Formátování paměťové karty“).
	Paměťová karta je vadná. Zkontrolovat paměťovou kartu a v případě potřeby ji vyměnit.
Po zapnutí kamera nezačne natáčet.	Plná paměťová karta (příliš mnoho chráněných záznamů).	Zkontrolujte paměťovou kartu a smažte všechny nepotřebné záznamy.
Ve videozáznamu není zvuk.	Záznam zvuku je vypnutý.	Aktivovat záznam zvuku (viz „Nastavení“).

ČIŠTĚNÍ, OŠET- ŘOVÁNÍ A ÚDRŽ- BA

Přístroj je možné zachovat funkční jen minimálním ošetřováním.

Břed skladováním přístroje pečlivě stočte kabely. Toto pomáhá vyloučit nechtěné poškození kabelů a přístroje.
Přístroj čistěte měkkým, suchým hadrem.
Přístroj skladujte na čistém a suchém místě.

Výměna pojistky

Přístroj je jištěný pojistkou v zástrčce pro motorová vozidla. Pojistka zapůsobí při zkratu nebo špičkovém napětí, poté se musí vyměnit.

Pozor!

Nepoužívejte žádné silnější pojistky. Jinak může dojít k poškození elektroniky přístroje.

1. Odšroubujte přídržný kroužek (1) s krytem pojistky (2) od zástrčky (4) pro motorová vozidla.

2. Nastrčte novou pojistku (3) stejné velikosti (viz Technická data).

3. Přišroubujte přídržný kroužek (1) s krytem pojistky (2) zase na zástrčku (4) pro motorová vozidla.

Servis

Jestliže máte i po informacích v tomto návodu k obsluze ještě otázky k uvedení do provozu nebo obsluze anebo jestliže oproti očekávání došlo k nějakému problému, kontaktujte prosím Vašeho odborného prodejce.

Likvidace

Obal je tvořen neznečišťujícími materiály, které můžete zlikvidovat ve sběrnách recyklovatelného odpadu.

Neodhazujte elektrická zařízení do běžnéhodomovního odpadu!

Podle evropské směrnice 2012/19/EU pro elektrické a elektronické přístroje a uplatnění národního práva se musí použité elektrické přístroje sbírat separátně a odevzdávat k recyklaci resp. k opětovnému zužitkování šetřící životní prostředí. O možnostech odstranění starých elektronických přístrojů do odpadu se informujte u Vaší správy obce nebo města.

Použité akumulátory nepatří do domácího odpadu. Nepotřebný použitý akumulátor vybijte a zdejte ho příslušné veřejné sběrny.

Poškozený nebo vadný akumulátor odstraňte do odpadu odborně a podle v místě platných ustanovení.

Uvedené ilustrace se mohou mírně lišit od samotného výrobku. Vyhrazujeme si právo na provádění změn v důsledku technického vývoje. Dekorace není součástí.

SPIS TREŚCI

Wprowadzenie....108

Výmena poistiek....148

Servis 148

Likvidácia 148

ÚVOD

Precítajte si návod na obsluhu!

Nebezpečenstvo ohrozenia života a nebezpečenstvo nehody pre deti!

Pozor! Nebezpecenstvo! Dbajte na bezpecnostné a varovné pokyny!

Všetky podklady odovzdajte i d'alším používatel'om!

Návod na obsluhu je k dispozícii aj na tejto internetovej adrese: http://iuqr.de/11232

Technické údaje

Všeobecné bezpečnostné pokyny

1. Aby ste na mieste vrtu chránili plech auta pred koróziou, natrite hrany plechu vrtu vhodnou vrstvou laku (napr. lakovacia ceruzka od automobilového výrobcu) a nechajte ju dostatočne vyschnúť.

Pozor!

- je možné, že 12 V vozidlová zásuvka je aktívna až po zapnutí zapalovania. Dodržiavajte návod na používanie vozidla. Kontaktujte Vaše servisné pracovisko, ak ste si neistí.

Použité akumulátory nelikvidujte spoločne s domácim odpadom.
