CSDE25TKE1 - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG CSDE25TKE1 PANASONIC

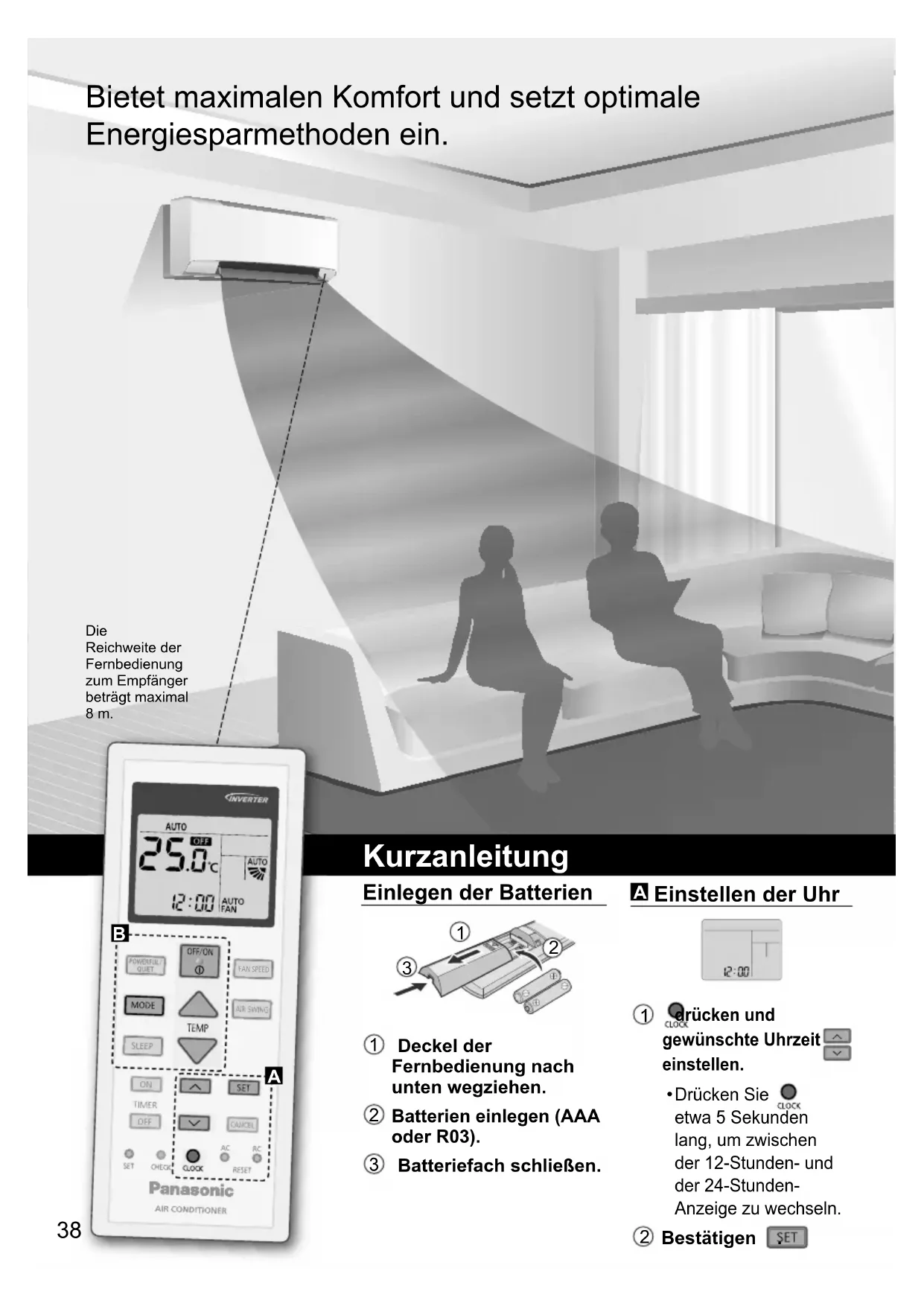

Deckel der Fernbedienung nach unten wegziehen.

Batterien einlegen (AAA oder R03).

Batteriefach schließen.

drücken und gewünschte Uhrzeit einstellen.

Drücken Sie etwa 5 Sekunden lang, um zwischen der 12-Stunden- und der 24-Stunden- Anzeige zu wechseln.

B39 Deutsch Inhalt Sicherheitshinweise

43-44 Funktionsdetails

Reinigungsanweisungen

• 2 Batterien des Typs AAA bzw. R03

• Fernbedienungshalter

• 2 Schrauben für Fernbedienungshalter Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändertwerden.

Grundlegender Betrieb

um den gewünschten Modus auszuwählen. DRY AUTO HEAT COOL

Drücken Sie , um das Gerät ein- bzw. auszuschalten. POWER

• Achten Sie darauf, dass auf der Anzeige erscheinen muss, bevor Sie das Gerät einschalten können.

Gewünschte Temperatur einstellen. Nach obenNach unten Einstellbereich:

Um die Temperaturanzeige zwischen °C und °F zu wechseln, ist ca. 10 Sekunden lang zu drücken. Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts.40 Sicherheitshinweise Um Personen- oder Geräteschäden zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Dieses Gerät ist nicht für die Verwendung durch die allgemeine Öffentlichkeit gedacht. VORSICHT Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen. ACHTUNG Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen. Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN. VORSICHT Innen- und Außengerät Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen verwendet werden, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben, wenn sie zuerst auf sichere Weise instruiert wurden oder während der Gerätebedienung beaufsichtigt werden und die damit verbundenen Gefahren verstanden haben. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sollten nur von Kindern durchgeführt werden, wenn diese dabei beaufsichtigt werden. Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen. Verwenden Sie nur die vom Hersteller empfohlenen Mittel zum Beschleunigen der Entfrostung und für die Reinigung. Durch den Einsatz ungeeigneter Verfahren oder die Verwendung inkompatibler Materialien können Beschädigungen des Produkts, Explosionen und ernsthafte Verletzungen hervorgerufen werden. Stellen Sie das Gerät nicht in einer potenziell explosiven oder entfl ammbaren Atmosphäre auf. Bei Nichtbeachtung kann es zu Bränden kommen. Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen. InnengerätAußengerätStromversorgungFernbedienung Lufteintritt Lufteintritt Lufteintritt Lufteintritt Luftaustritt Luftaustritt Luftaustritt Luftaustritt41 Deutsch Sicherheitshinweise Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht. Halten Sie sich nicht zu lange im kalten Luftstrom auf. Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen. Fernbedienung Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten. Stromversorgung Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden. Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.

Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

Das Netzkabel darf nicht geknickt werden.

Das Klimagerät darf nicht durch Einstecken oder Herausziehen des eventuell vorhandenen Steckers ein- bzw. ausgeschaltet werden. Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden. Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI- Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden. Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose.

Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden. Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen) Beispiele für Funktionsstörungen bzw. Fehlfunktionen

Der Fehlerstrom-Schutzschalter löst häufi g aus.

Es riecht verbrannt.

Ungewöhnliche Geräusche oder Vibrationen.

Wasser tropft aus dem Innengerät.

Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.

Die Ventilatordrehzahl wird nicht geregelt.

Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.

Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler. Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden. Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung, - bevor das Gerät gereinigt oder gewartet wird, - wenn das Gerät längere Zeit außer Betrieb genommen werden soll, oder - wenn starke Gewitter herrschen.42 Sicherheitshinweise ACHTUNG Innen- und Außengerät Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver. Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pfl anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten. Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden. Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pfl anzen nicht direkt dem Luftstrom ausgesetzt werden. Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen. Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten. Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden. Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden. Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr. Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte. Während des Betriebs sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten, da es anderenfalls zu einem ineffi zienten Energieverbrauch und unangenehmen Temperaturschwankungen kommen kann. Um ein Austreten von Wasser zu verhindern, ist darauf zu achten, dass die Kondensatleitung - fachgerecht angeschlossen wird, - nicht direkt in einen Abfl uss geführt wird, bei dem Rückstaugefahr besteht, - nicht in einen mit Wasser gefüllten Behälter geführt wird. Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden. Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt. Fernbedienung Es sollten keine wiederaufl adbaren Ni-Cd- Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen. Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:

Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.

Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist. Stromversorgung Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.Anzeigeleiste POWERTIMER

Deutsch Bedienung Umschalten zwischen QUIET (Flüsterbetrieb) und POWERFUL (Turbobetrieb) POWERFUL: Turbobetrieb

Diese Betriebsart endet automatisch nach 20 Stunden. QUIET: Flüsterbetrieb

• In dieser Betriebsart wird der Schallpegel verringert. Zum Einstellen der Ventilatordrehzahl

In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

Um einen vorrangig geräuscharmen Betrieb zu haben, wählen Sie die geringste Lüftergeschwindigkeit (

AUTO FAN To adjust airfl ow directionAusrichten des Luftstroms AIR SWING Aufwärtsrichtung

• Die Klappe darf nicht von Hand verstellt werden.

• Für die seitliche Richtung ist wie gezeigt eine manuelle Einstellung möglich. FAN SPEED Diese Taste wird im Normalbetrieb nicht benötigt. Drücken Sie diese Taste, um die Fernbedienung zurückzusetzen. Um den Komfort während des Schlafens zu maximieren

Dieser Vorgang kann zusammen mit dem Timer eingestellt werden. Bei Verwendung im Verbund mit dem AUS Timer hat der Schlafbetrieb Priorität.

Kann durch Drücken der jeweiligen Taste bis es 0.0h erreicht, wieder beendet werden. Diese Betriebsart bietet Ihnen eine angenehme Umgebung beim Schlafen. Sie passt automatisch die Schlafmuster-Temperatur während des Aktivierungszeitraums an. Durch Aktivieren dieser Betriebsart wird die Innengerät-Anzeige dunkler. Dies gilt nicht, wenn die Anzeigehelligkeit gedimmt wurde. SLEEP (Cancel) Dieser Vorgang ist im Aktivierungszeitgeber (0,5, 1, 2, 3, 4, 5, 6, 7, 8 oder 9 Stunden) eingearbeitet. Sicherheitshinweise / Bedienung44 Einstellen des Timers Hinweis

• Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

Diese Funktionen können nicht gleichzeitig verwendet werden.

Wählen Sie den Einschalt- bzw. den Ausschalt- Timer aus Beispiel: AUS at 22:00

Mit jedem Tastendruck: Cancel

Stellen Sie die gewünschte Uhrzeit ein 3 Bestätigen

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste bzw. , um bzw. auszuwählen, dann die Taste

• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste bzw. tzum Auswählen von bzw. drücken, dann die Taste

• Die nachfolgende Timer-Einstellung wird angezeigt und zur angegebenen Zeit aktiviert.

• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe die Kurzanleitung. Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung. Betriebsbereiche Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen. Temperatur °C (°F) Innen Außengerät

Bedienung45 Deutsch Betriebsart AUTOMATIK : Während Betriebsart, blinkt anfänglich das POWER-Symbol. Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur. HEIZEN : Das POWER-Symbol blinkt in der anfänglichen Phase des Vorgangs. Es dauert etwas, bis das Gerät aufgeheizt ist

• Bei einem System, in dem der Heizbetrieb gesperrt wurde und eine andere Betriebsart als der Heizbetrieb (HEAT) ausgewählt ist, stoppt das Innengerät und das POWER-Symbol blinkt. KÜHLEN : Bietet eine wirksame Komfortkühlung nach Ihren Wünschen. ENTFEUCHTEN : Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen. Energiesparende Temperatureinstellung Ein Betreiben des Geräts im empfohlenen Temperaturbereich kann helfen, Strom zu sparen.

HEIZEN : 20.0 °C ~ 24.0 °C /

79 °F ~ 82 °F. Luftstromrichtung Beim KÜHLEN/ENTFEUCHTEN: In der Einstellung AUTO schwingt die Klappe automatisch nach oben und unten. Automatische Neustartsteuerung Wenn der Strom nach einem Stromausfall wieder fl ießt, wird der Betrieb nach einer gewissen Zeit im vorherigen Betriebsmodus und mit der gleichen Luftstromrichtung automatisch neu gestartet.

• Diese Steuerung ist nicht anwendbar, wenn der TIMER gestellt wurde. Funktionsdetails... Bedienung / Funktionsdetails...46 Reinigungsanweisungen Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Eine schmutzige Einheit kann Fehlfunktionen verursachen, und es kann der Fehlercode „H 99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.

Verwenden Sie nur Seife oder neutrale Haushaltsreiniger

Verwenden Sie kein Wasser, das über 40 °C / 104 °F warm ist. Luftfi lter Einmal alle 2 Wochen

Gehen Sie beim Waschen und Ausspülen der Luftfi lter vorsichtig vor, damit die Filteroberfl äche nicht beschädigt wird.

Lassen Sie den Luftfi lter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.

Beschädigte Filter sind zu ersetzen. Entfernen des Luftfi lters Einsetzen des Luftfi lters Im Gerät einhaken Frontverkleidung Waschen Sie sie vorsichtig ab und trocknen Sie sie. Entfernen der Frontabdeckung Anbringen der Frontabdeckung POWERTIMER

Die Haken an beiden Enden.

Ziehen Sie es heraus und heben Sie es an. POWERTIMER

Auf beiden Seiten einhängen.

Drücken Sie beide enden und die Mitte der Vorderseite. Innengerät Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Spulen und Lüfter sollten mindestens alle 6 Monate durch einen Vertragshändler gereinigt werden. Außengerät Beseitigen Sie die Schmutzpartikel, die die Einheit umgeben. Beseitigen Sie eine eventuelle Blockade vom Abfl ussrohr. Luftreinigungsfi lter

Waschen/Spülen Sie den Filter nicht mit Wasser.

Ersetzen Sie den Filter alle 2 Jahre oder ersetzen Sie beschädigte Filter. Teil Nr.: CZ-SA31P Luftreinigungsfi lter Innengerät AluminiumlamellenPOWERTIMERFrontverkleidungLuftfi lterLuftreinigungsfi lter(CS-FE25/35UKE)Luftreinigungsfi lter(CS-FE50UKE)47 Deutsch Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Mögliche Ursache Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.

• Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor. Wenn der Einschalt- Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist. Das POWER-Symbol am Innengerät blinkt im Heizbetrieb, die Klappe ist geschlossen, und es wird keine warme Luft ausgeblasen.

• Das Gerät befi ndet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO). Das POWER-Symbol blinkt und hört in den Betriebsarten Kühlen bzw. Entfeuchten auf zu blinken.

• Das System wurde gesperrt, damit es nur im Heizbetrieb läuft. Das TIMER-Symbol leuchtet immer. • Die Timer-Funktion wird täglich ausgeführt. Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

• Hierbei handelt es sich um einen Schutzmechanismus des Geräts. Kühlen/Heizen-Leistung wird während der geringsten Lüftergeschwindigkeitseinstellung reduziert.

• Die Lüftergeschwindigkeit ist ein vorrangig geräuscharmer Betrieb, so dass die Kühlen/Heizen-Leistung geringer ist (abhängig von den Bedingungen). Erhöhen Sie die Lüftergeschwindigkeit um die Leistung zu erhöhen. Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.

• Hierdurch wird verhindert, dass kalte Luft austritt. Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.

• Dies dient dazu, Gerüche zu entfernen. Es strömt trotz Ausschaltens des Geräts weiter Luft aus.

• Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang). Im Raum herrscht ein eigenartiger Geruch. • Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird. Knackgeräusche während des Betriebs. • Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen. Während des Betriebs ist das Geräusch fl ießenden Wassers zu hören.

• Durch das Gerät strömt Kältemittel. Aus dem Innengerät tritt Nebel aus. • Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit. Aus dem Außengerät tritt Wasser oder Dampf aus.

Auf den Rohren kann Wasser kondensieren oder verdunsten. Staubansammlung an der Wand. • Durch Luftzirkulation oder vom Klimagerät erzeugte statische Elektrizität. Manche Tapetenarten können die Ansammlung von Staub begünstigen (häufi ge Reinigung des Bereichs rund um das Klimagerät empfohlen). Verfärbung einiger Plastikteile. • Die Verfärbung ist von den in Kunststoffteilen verwendeten Materialtypen abhängig und wird durch Hitze, Sonnenlicht, UV- Licht oder Umweltfaktoren beschleunigt. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Symptom Zu überprüfen Das Gerät kühlt bzw. heizt nicht richtig. • Stellen Sie die Temperatur richtig ein.

Achten Sie darauf, dass Fenster und Türen geschlossen sind

• Reinigen oder ersetzen Sie die Luftfi lter.

• Stellen Sie sicher, dass die Luftein- und -austritte frei sind. Das Gerät arbeitet laut. • Überprüfen Sie, ob das Gerät schief steht.

• Schließen Sie das Frontgitter richtig. Die Fernbedienung funktioniert nicht. (Die Anzeige oder das Sendesignal ist schwach.)

• Legen Sie die Batterien richtig ein.

• Ersetzen Sie schwache Batterien. Das Gerät funktioniert nicht. • Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.

• Überprüfen Sie, ob der Timer gestellt wurde.et. Das Gerät empfängt kein Signal von der Fernbedienung.

• Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.

• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler. Reinigungsanweisungen / Störungssuche48 Störungssuche Symptom... ■ Die Fernbedienung ist unauffi ndbar oder ausgefallen

1. Klappen Sie zunächst die Frontabdeckung hoch und verfahren Sie dann

wie folgt. 2.Drücken Sie die Taste einmal, um den Automatikbetrieb zu nutzen.

3. Drücken Sie die Taste solange, bis 1 Piepton ertönt, und lassen Sie sie

los. Das Gerät befi ndet sich jetzt im Zwangskühlbetrieb.

4. Wiederholen Sie Schritt 3. Drücken Sie die Taste solange, bis 2 Pieptone

ertönen, und lassen Sie sie los. Das Gerät befi ndet sich jetzt im Zwangsheizbetrieb. 5.Drücken Sie die Taste erneut, um das Gerät auszuschalten. ■ Die Anzeigen sind zu hell

• Um die Helligkeit der Symbole in der Anzeigenleiste zu verringern bzw. wiederherzustellen, ist die Taste 5 Sekunden lang zu drücken. ■ Durchführen einer Kontrolle nach einer längeren Betriebsunterbrechung

• Überprüfen Sie die Batterien der Fernbedienung.

• Stellen Sie sicher, dass keine Hindernisse am Luftein- und -austritt vorhanden sind.

• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:

■ Die Geräte werden längere Zeit nicht benutzt

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.

Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.

Entfernen Sie die Batterien aus der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN, DEN EVENTUELL VORHANDEN NETZSTECKER ZIEHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.

• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.

• Wasser tropft aus dem Innengerät.

• Der Sicherungsautomat schaltet sich häufi g ab.

• Das Stromkabel wird ungewöhnlich warm.

• Schalter oder Tasten funktionieren nicht ordnungsgemäß.49 Deutsch Vorgehensweise zur Abfrage des Fehlercodes Wenn das Gerät stehen bleibt und die TIMER-Anzeige blinkt, rufen Sie den Fehlercode mithilfe der Fernbedienung ab.

CHECK-Taste 5 Sekunden lang drücken CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit

Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne. Diagnosean- zeige Anomalie/Schutzmaßnahme H 00 Kein Fehlerspeicher H 11 Anormale Kommunikation zwischen Innengerät/Außengerä H 12 Kapazität des Innengeräts unpassend H 14 Anormalität beim Ansaugluft-temperatursensor des Innengeräts H 15 Anormalität beim Verdichter-Temperatursensor des Außengeräts H 16 Anormalität beim Stromwandler (CT) des Außengeräts H 17 Anormalität beim Ansaugtemperatursensor des Außengeräts H 19 Sperre des Ventilatormotorantriebs der Inneneinheit H 21 Anormalität beim Schwimmer-schalterbetrieb des Innengeräts H 23 Anormalität beim Wärmeaustauscher-Temperatursensor 1 des Innengeräts H 24 Anormalität beim Wärmeaustauscher-Temperatursensor 2 des Innengerät H 25 Anormalität bei der Ionenanlage des Innengeräts H 26 Minus-Ionen-Anomalie H 27 Anormalität beim Außenluft-Temperatursensor H 28 Anormalität beim Wärmeaustauscher-Temperatursensor 1 des Außengeräts H 30 Anormalität beim Austrittsrohr-Temperatursensor des Außengeräts H 31 Anormaler Schwimmbadsensor H 32 Anormalität beim Wärmeaustauscher-Temperatursensor 2 des Außengeräts H 33 Anormalität durch Innengerät/Außengerät-Fehlverbindung H 34 Anormalität beim Kühlblech-Temperatursensor des Außengeräts H 35 Anormalität bei der Wassergegen-strömung im Innengerät/Außengerät H 36 Anormalität beim Gasleitung-Temperatursensor des Außengeräts H 37 Anormalität beim Flüssigkeitsleitung-Temperatursensor des Außengeräts H 38 Fehlanpassung beim Innengerät/Außengerät (Markencode) Diagnosean- zeigea Anomalie/Schutzmaßnahme H 39 Anormale Innengerät-Bedieneinheit oder Standby-Einheiten H 41 Anormale Verdrahtungs- oder Rohrverbindung H 50 Gebläsemotor gesperrt H 51 Gebläsemotor gesperrt H 52 Befestigungsanormalität beim Links/Rechts-Begrenzungsschalter H 58 Anormalität beim Innen-Gassensor H 59 Anormalität beim Eco-Sensor H 64 Anormalität beim Hochdrucksensor des Außengeräts H 67 Nanoe-Anormalität H 70 Lichtsensor-Anormalität H 71 Anormalität beim DC-Kühlventilator in der Schalttafel H 72 Anormalität beim Speichertemperatursensor H 97 Sperre des Ventilatormotorantriebs am Außengerät H 98 Innengerät-Hochdruckschutz H 99 Frostschutz der Innenbedieneinheit F 11 Schaltanormalität beim 4-Wege-Ventil F 16 Gesamtbetriebsstrom-Schutz F 17 Anormalität beim Einfrieren der Innengeräte im Standby F 18 Blockieranormalität bei der Trockenschaltung F 87 Überhitzungsschutz des Anschlusskastens F 90 Überspannungsschutz der Blindleistungskompensation (PFC) F 91 Anormalität des Kühlzyklus F 93 Anormale Umdrehung des Außengerät-Verdichters F 94 Enddruck-Begrenzungsschutz des Verdichters F 95 Hochdruckschutz des Außengeräts bei der Kühlung F 96 Überhitzungsschutz des Leistungstransistor-Moduls F 97 Verdichter-Überhitzungsschutz F 98 Gesamtbetriebsstrom-Schutz F 99 Erkennung von Gleichstromspitzen des Außengeräts

• Einige Fehlercodes gelten möglicherweise nicht für Ihr Modell. Zur Klärung wenden Sie sich an einen Fachhändler. Störungssuche50 Garantisce la massima sensazione di benessere con metodi di risparmio energetico ottimale. Usare il telecomando entro 8 metri dal ricevitore telecomando dell’unità interna. Guida Rapida Inserimento delle batterie
