CSXE7LKEW - Klimaanlage PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimagerät für Wandmontage
Marke	Panasonic
Modell	CSXE7LKEW
Kategorie	Reversible Klimaanlage (Kühlen/Heizen)
Betriebsmodi	Auto, Heizen, Kühlen, Entfeuchten
Temperaturbereich (Kühlen)	16 °C bis 32 °C (Innenraum)
Temperaturbereich (Heizen)	16 °C bis 30 °C (Innenraum)
Lüftergeschwindigkeit	5 Stufen + Auto
Luftstromrichtung	Vertikal und horizontal (über Fernbedienung einstellbar)
Sonderfunktionen	e-ion (Reinigung), Patrol (Luftqualitätserkennung), ECO, Quiet, Powerful, MILD DRY
Timer	2 tägliche Programme (Ein/Aus)
Fernbedienung	Kabellos, Reichweite max. 8 m
Stromversorgung	Einphasig, 230 V, 50 Hz (Standardannahme)
Sensor	ECO PATROL (Anwesenheitserkennung)
Filter	e-ion Filter (regelmäßige Reinigung empfohlen)
Wartung	Reinigung des Filters und des e-ion Generators alle 6 Monate
Sicherheit	Fehlerstromschutzschalter empfohlen, Erdung erforderlich
Installation	Zugelassenen Fachmann beauftragen
Reparierbarkeit	Originalteile beim Hersteller erhältlich

Häufig gestellte Fragen - CSXE7LKEW PANASONIC

Wie stelle ich die Temperatur an meiner Panasonic CSXE7LKEW Klimaanlage ein?

Verwenden Sie die TEMP ▲/▼ Tasten auf der Fernbedienung, um die Temperatur zwischen 16°C und 30°C einzustellen. Zur Energieeinsparung wird empfohlen, die Heizung zwischen 20°C und 24°C und die Kühlung zwischen 26°C und 28°C einzustellen.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Setzen Sie sie korrekt unter Beachtung der Polarität ein. Bei schwacher Anzeige ersetzen Sie die Batterien durch neue desselben Typs. Stellen Sie sicher, dass der Empfänger am Innengerät nicht blockiert ist und Sie sich innerhalb von 8 Metern befinden.

Wie reinige ich die Filter des Innengeräts?

Entfernen Sie die Frontblende, nehmen Sie die Filter heraus und waschen Sie sie mit klarem Wasser (max. 40°C) ohne aggressive Reinigungsmittel. Trocknen Sie sie vollständig im Schatten, bevor Sie sie wieder einsetzen. Verwenden Sie kein Benzin, Verdünnungsmittel oder Scheuerpulver.

Was bedeutet das Blinken der Betriebsanzeige?

Im Heizbetrieb kann ein Blinken auf automatisches Abtauen hinweisen (keine Warmluft). Wenn die Anzeige vor dem Start blinkt, handelt es sich um eine Vorbereitung für den Timer. Wenn das Problem bestehen bleibt, wenden Sie sich an einen autorisierten Händler.

Wie aktiviere ich die e-ion Funktion?

Drücken Sie die PATROL/e-Ion Taste auf der Fernbedienung. Die blaue Anzeige leuchtet auf. Die Funktion kann auch bei ausgeschalteter Klimaanlage arbeiten. Zum Ausschalten erneut drücken.

Kann ich wiederaufladbare Batterien in der Fernbedienung verwenden?

Nein, verwenden Sie keine wiederaufladbaren Batterien (Ni-Cd), da sie die Fernbedienung beschädigen können. Verwenden Sie ausschließlich standardmäßige Alkalibatterien.

Warum gibt das Außengerät Dampf ab?

Das ist normal: Im Betrieb kommt es zu Kondensation oder Verdunstung in den Rohren. Machen Sie sich keine Sorgen, dies stellt keine Fehlfunktion dar.

Wie programmiere ich den Ein-/Aus-Timer?

Drücken Sie TIMER ON oder TIMER OFF zur Auswahl, stellen Sie die Zeit mit den Tasten ▲/▼ ein und bestätigen Sie mit SET. Sie können zwei Zeitpläne pro Tag programmieren. Zum Abbrechen drücken Sie CANCEL.

Was tun, wenn das Gerät einen Fehlercode anzeigt?

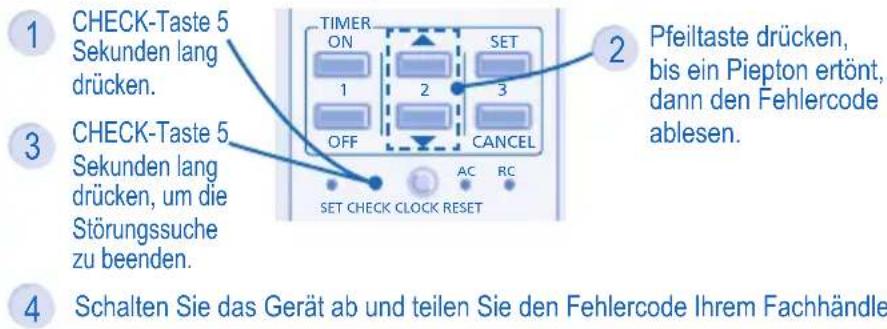

Verwenden Sie die Fernbedienung: Halten Sie die SET Taste 5 Sekunden lang gedrückt, um den Code anzuzeigen. Notieren Sie ihn, drücken Sie dann erneut SET zum Verlassen. Ziehen Sie den Netzstecker und wenden Sie sich mit dem Code an den Kundendienst.

Was ist der Außentemperaturbereich für den Betrieb?

Für Kühlen: 5°C bis 43°C (trocken). Für Heizen: -15°C bis 24°C (trocken) je nach Modell. Beachten Sie die Bedienungsanleitung für die genauen Werte Ihres Außengeräts.

BEDIENUNGSANLEITUNG CSXE7LKEW PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

ITALIANO 34 \~ 41

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts

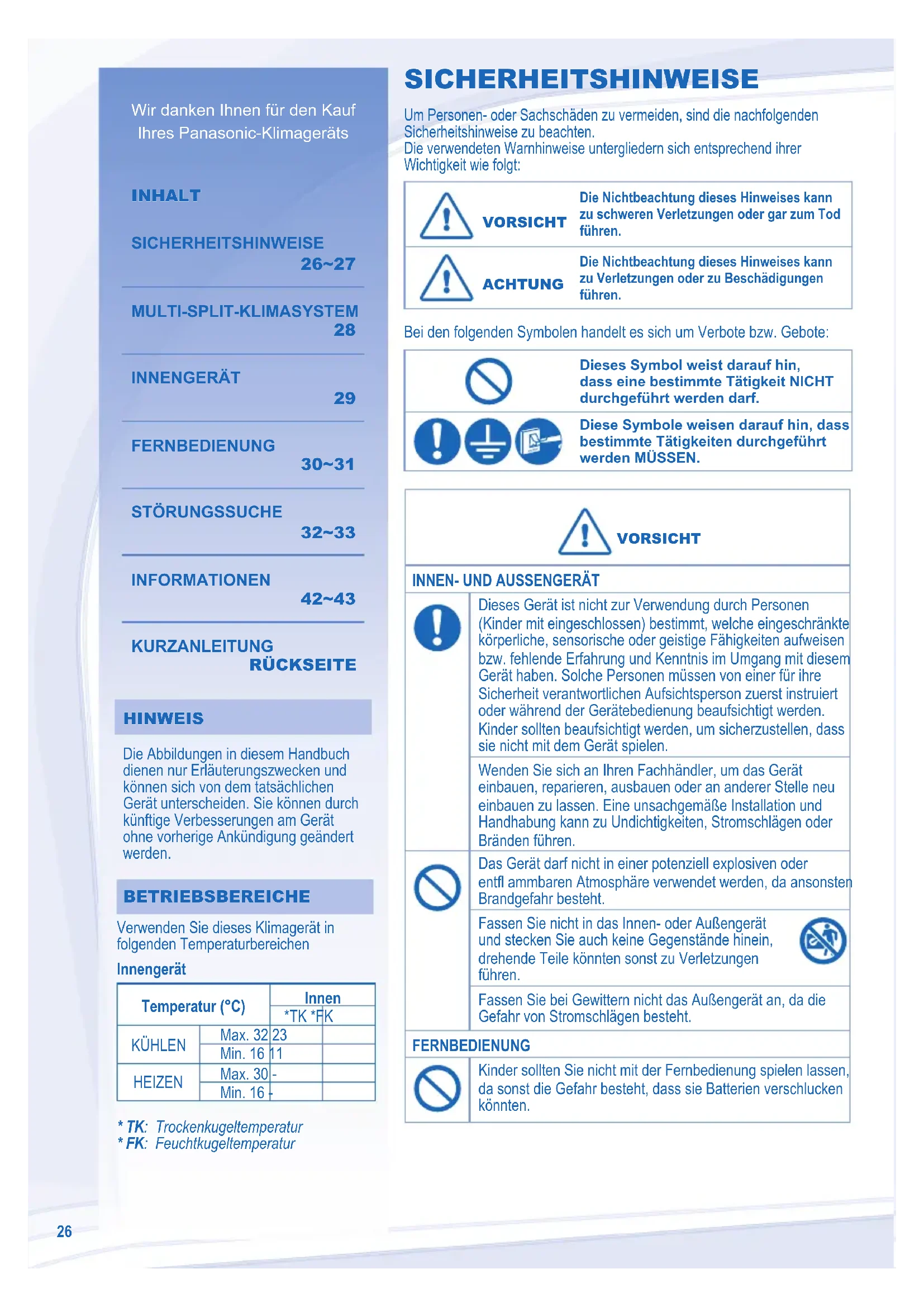

INHALT

SICHERHEITSHINWEISE

26\~27

MULTI-SPLIT-KLIMASYSTEM

28

INNENGERÄT

29

FERNBEDIENUNG

30\~31

STÖRUNGSSUCHE

32\~33

INFORMATIONEN

42\~43

KURZANLEITUNG

RÜCKSEITE

HINWEIS

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

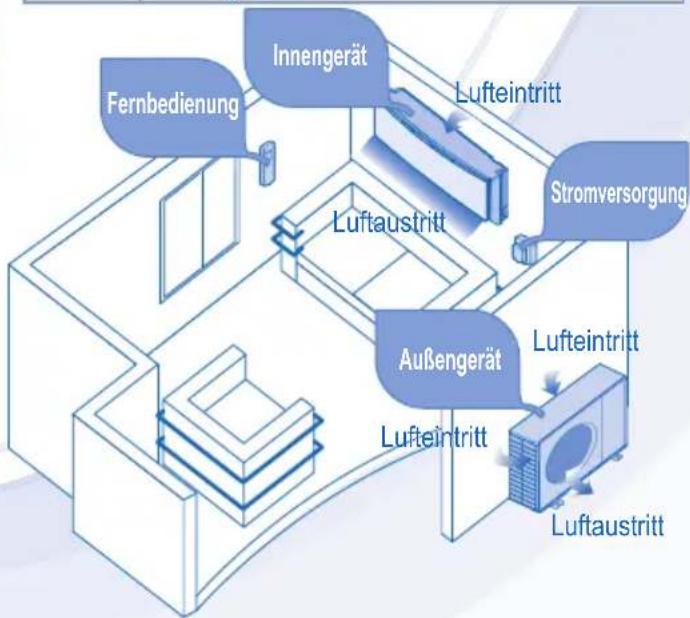

BETRIEBSBEREICHE

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen

Innengerät

Temperatur (°C)		Innen
		*TK *FK
KÜHLEN	Max. 32	23
	Min. 16	11
HEIZEN	Max. 30	-
	Min. 16	-

* TK: Trockenkugeltemperatur
* FK: Feuchtkugeltemperatur

SICHERHEITSHINWEISE

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

INNEN- UND AUSSENGERÄT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wenden Sie sich an Ihren Fachhändler, um das Gerät einbauen, reparieren, ausbauen oder an anderer Stelle neu einbauen zu lassen. Eine unsachgemäße Installation und Handhabung kann zu Undichtigkeiten, Stromschlägen oder Bränden führen.

Das Gerät darf nicht in einer potenziell explosiven oder entfl ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

FERNBEDIENUNG

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

VORSICHT
STROMVERSORGUNG
	Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.
	Um Überhitzungen und Brandgefahr zu vermeiden, darf das Klimagerät den Stromanschluss nicht mit anderen Geräten teilen.
	Um Stromschläge zu vermeiden, darf das Gerät nicht mit feuchten Händen bedient werden.
	Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.
	Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.
	Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.
	Bei Störungen (z. B. verbranntem Geruch) unterbrechen Sie die Spannungsversorgung und wenden Sie sich an Ihren Fachhändler.Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen, wenn: - das Gerät gereinigt oder gewartet werden soll, - längere Zeit nicht verwendet werden soll, - ein starkes Gewitter herrscht.

BETRIEBSBEREICHE

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen Single-Split-Außengerät

Temperatur (°C)		Außen Außen
		CU-E7LKE, CU-E9LKE, CU-E12LKE, CU-E15LKE, CU-E18LKE, CU-E21LKE	CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3
		*TK *FK *TK *FK
KÜHLEN	Max. 43 26 43 26
	Min. 5 4 5 4
HEIZEN	Max. 24 18 24 18
	Min. -5 -6 -15 -16

HINWEIS: • Dieses Modell ist nicht dafür geeignet, bei Außentemperaturen unter -5°C im Dauerbetrieb rund um die Uhr zu heizen. Bei einer Außentemperatur unter -5°C kann das Außengerät unter Umständen einfrieren und aus Schutzgründen abgeschaltet werden.

(CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3)

HINWEIS: • Dieses Modell ist nicht dafür geeignet, bei Außentemperaturen unter -15°C im Dauerbetrieb rund um die Uhr zu heizen. Bei einer Außentemperatur unter -15°C kann das Außengerät unter Umständen einfrieren. Es wird aus Schutzgründen bei -18°C abgeschaltet.

* TK: Trockenkugeltemperatur
* FK: Feuchtkugeltemperatur

!ACHTUNG
INNEN- UND AUSSENGERÄT
	Das Innengerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Das Klimagerät darf nicht zweckentfremdet werden, etwa zum Frischhalten von Lebensmitteln.
	Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.
	Halten Sie sich nicht zu lange im kalten Luftstrom auf.
	Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.
	Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.
	Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.
	Das Gerät darf nicht an Orten mit öl- bzw. rauchhaltiger Luft installiert werden.
	Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
	Lüften Sie den Raum regelmäßig.
	Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

FERNBEDIENUNG

	Es sollten keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.
	Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.
	Um Fehlfunktionen der Fernbedienung zu vermeiden, sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.


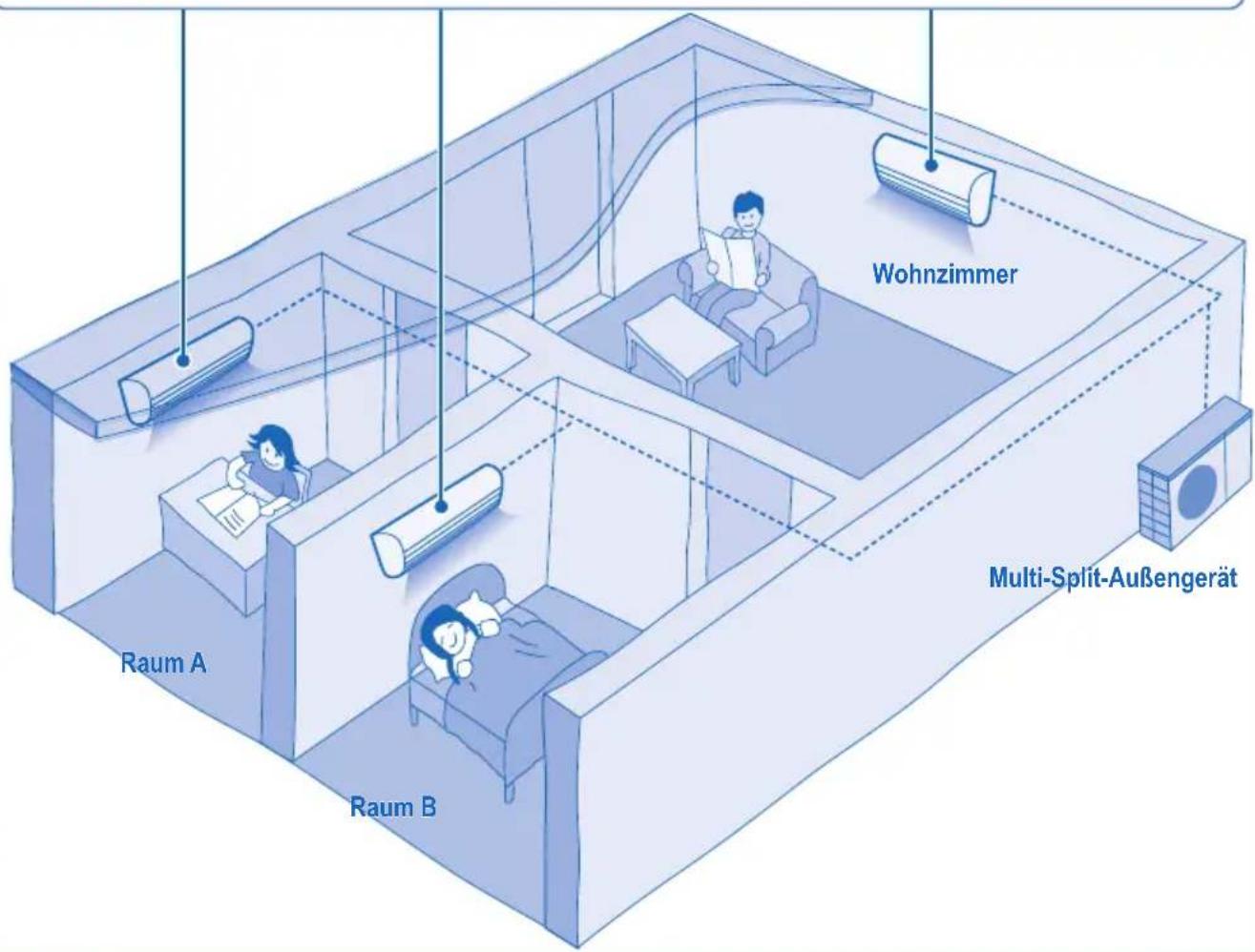

MULTI-SPLIT-KLIMASYSTEM

DEFINITION

Bei Multi-Split-Klimasystemen werden mehrere Innengeräte an ein einziges Außengerät angeschlossen, so dass diese Systeme sehr platzsparend sind.

INNENGERÄT

• Die Innengeräte können einzeln oder zusammen verwendet werden. Die Wahl der Betriebsart richtet sich nach dem Gerät, das als erstes eingeschaltet wird.
• Heiz- und Kühlbetrieb können nicht gleichzeitig von verschiedenen Klimageräten genutzt werden. Die LED POWER blinkt, um anzuzeigen, dass das Innengerät sich im Standby-Betrieb befindet, bis eine andere Betriebsart verwendet wird.

Wohnzimmer Multi-Split-Außengerät Raum A Raum B

Achtung

PATROL/e-ion

kann auch dann verwendet werden, wenn das Klimagerät ausgeschaltet ist. Wenn die LED e-ion leuchtet, arbeitet das Gerät in der Ventilatorautomatik, und die Lamellenschwenkautomatik ist aktiviert. Allerdings wird diese Betriebsart deaktiviert, wenn ein anderes Innengerät den Heizbetrieb anfordert.

BETRIEBSBEREICHE

Multi-Split-Außengerät

* TK: Trockenkugeltemperatur
* FK: Feuchtkugeltemperatur

ACHTUNG

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.
• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40°C warm ist.

HINWEIS

- Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Ein verschmutztes Gerät kann Störungen verursachen, und es kann der Fehlercode „H99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

- Nicht während des Betriebs berühren

5 ECO PATROL SENSOR

- Der Sensor darf nicht gedrückt oder gestoßen werden oder mit spitzen Gegenständen in Berührung kommen, da er dadurch beschädigt werden kann. - Stellen Sie keine großen Gegenstände in die Nähe des Sensors, und vermeiden Sie, Heizungsgeräte oder Befeuchter im Erfassungsbereich des Sensors aufzustellen, da dies zu Fehlfunktionen des Sensors führen kann.

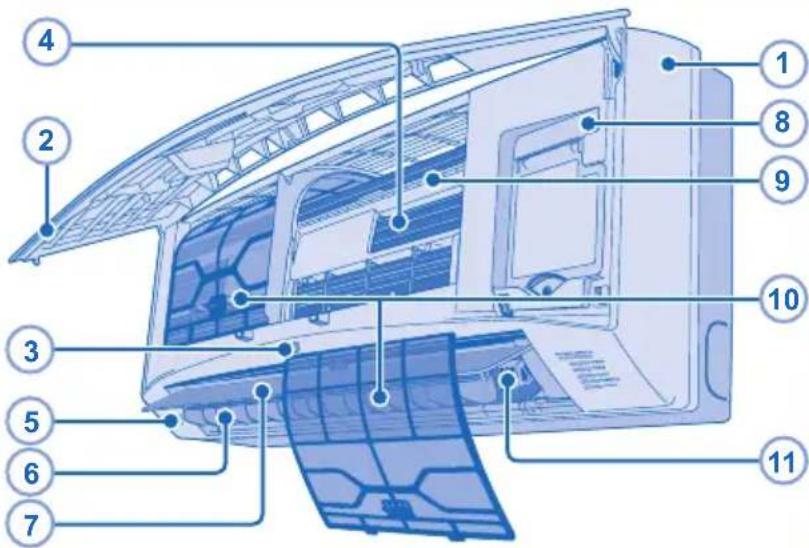

1 INNENGERÄT

- Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

2 FRONTABDECKUNG

Entfernen der Frontabdeckung

• Heben Sie die Frontabdeckung an und ziehen Sie sie zu sich.
• Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Schließen der Frontabdeckung

- Drücken Sie beide Enden der Frontabdeckung nach unten, um sie richtig zu fi xieren.

3 EMPFÄNGER

4 ALUMINIUMLAMELLEN

5 ECO PATROL SENSOR

6 LUFTLENKLAMELLEN FÜR DIE HORIZONTALE ZULUFTRICHTUNG

• Manuell einstellbar.

XE18/21LKEW, E18/21LKEW

• Die Lamellen dürfen nicht von Hand verstellt werden.

7 LUFTLENKLAMELLE FÜR DIE VERTIKALE ZULUFTRICHTUNG

• Die Lamellen dürfen nicht von Hand verstellt werden.

8 TASTE AUTO OFF/ON

- Bedienung, wenn die Fernbedienung ausgefallen oder unauffi ndbar ist.

Tätigkeit Betriebsart
Einmal drücken. Automatik
Halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen.	Kühlbetrieb
Halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen. Drücken Sie sie erneut, bis zwei Pieptöne ertönen, dann loslassen.	Heizbetrieb
Drücken Sie die Taste erneut, um das Gerät auszuschalten.

9 e-ion-LADELEITUNG

10 e-ion-LUFTFILTER

• Reinigen Sie die Luftfi Iter regelmäßig.
• Gehen Sie beim Waschen und Ausspülen der Luftfi Iter vorsichtig vor, damit die Filteroberfl äche nicht beschädigt wird.
• Lassen Sie den Luftfi Iter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.
• Beschädigte Filter sind zu ersetzen.

11 e-ion-GENERATOR

Mit einem trockenen Wattestäbchen reinigen.

- Es wird empfohlen, den e-ion-Generator alle 6 Monate zu reinigen.

FERNBEDIENUNG

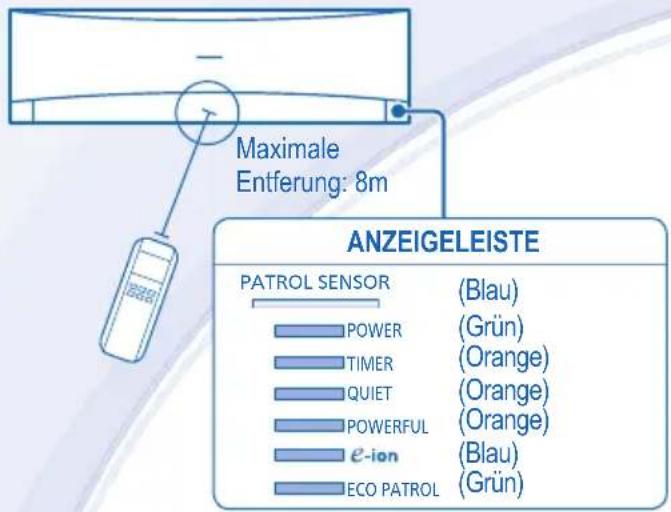

Maximale Entferung: 8m ANZEIGELEISTE PATROL SENSOR (Blau) POWER (Grün) TIMER (Orange) QUIET (Orange) PowerFUL (Orange) e-ion (Blau) ECO PATROL (Grün)

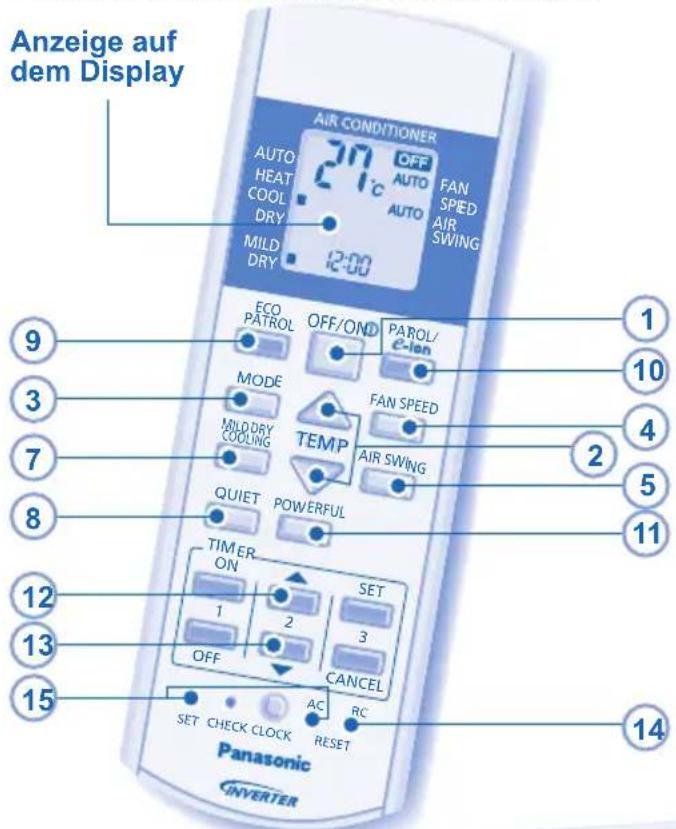

Bedeutung der Fernbedienungstasten

1

EIN- BZW. AUSSCHALTEN DES GERÄTS

POWER

- Es ist zu beachten, dass das Gerät nur eingeschaltet werden kann, wenn auf dem Display der Fernbedienung OFF (AUS) angezeigt wird.

2

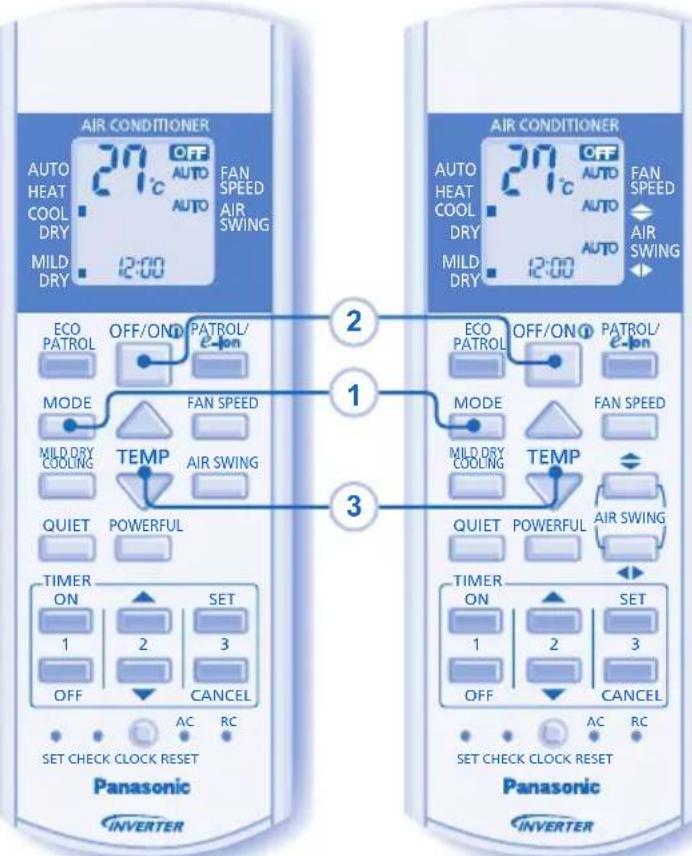

EINSTELLEN DER TEMPERATUR

• Einstellbereich: 16 - 30°C.
- Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom zu sparen.
HEIZBETRIEB: 20 - 24°C.
KÜHLBETRIEB: 26 - 28°C.
ENTFEUCHTUNGSBETRIEB: 1°C bis 2°C niedriger als die Raumtemperatur.

3

EINSTELLEN DER BETRIEBSART

AUTOMATIKBETRIEB (AUTO)

• Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.
• Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur (bei Single-Split-Geräten).
• Das Gerät wählt die Betriebsart alle 3 Stunden in Abhängigkeit von der eingestellten Temperatur, der Außen- und der Raumlufttemperatur (bei Multi-Split-Geräten).

HEIZBETRIEB (HEAT)

- Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das POWER-Symbol.

KÜHLBETRIEB (COOL)

- Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY)

- Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

4

EINSTELLEN DER VENTILATORDREHZAHL (5 EINSTELLUNGEN)

FAN SPEED

- In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

5

EINSTELLEN DER VERTIKALEN ZULUFTRICHTUNG (5 EINSTELLUNGEN)

AIR SWING

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.
• In der Einstellung AUTO schwingt die Lamelle in den Betriebsarten Kühlen bzw. Entfeuchten automatisch auf und ab.
• In der Einstellung AUTO wird die Lamelle in der Betriebsart Heizen in einer bestimmten Stellung fi xiert.

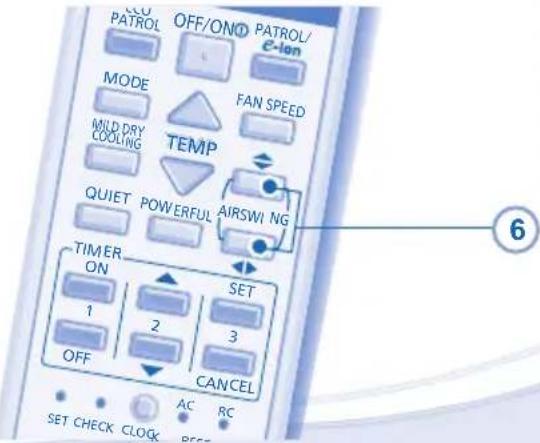

6

AUSRICHTEN DES LUFTSTROMS (5 EINSTELLUNGEN)

(SEITE 31)

AIR SWING

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.
• In der Einstellung AUTO schwingt die Lamelle in den Betriebsarten Kühlen bzw. Entfeuchten automatisch nach rechts und links.
• In der Einstellung AUTO wird die horizontale Lamelle in der Betriebsart Heizen in einer bestimmten Stellung fi xiert. Die vertikalen Lamellen schwingen nach rechts und links, wenn sich die Temperatur der ausgeblasenen Luft etwas erhöht hat.

7

VERBESSERN DES FEUCHTEGEHALTS DER LUFT (bei Single-Split-Geräten)

• Diese Betriebsart reduziert im Kühlbetrieb die Trockenheit der Luft und schafft somit ein behaglicheres Klima.
• Wenn die vertikale Luftschwenkautomatik eingestellt ist, bleibt die Lamelle in der untersten Stellung stehen, um einen kalten Luftzug zu vermeiden. Die Lamellenstellung kann jedoch auch an der Fernbedienung manuell eingestellt werden.

8

FLÜSTERBETRIEB

QUIET

- In dieser Betriebsart wird der Schallpegel verringert.

Anzeige auf dem Display AIR CONDITIONER AUTO HEAT COOL DRY MILD DRY 20°C OFF AUTO FAN SPIED AIR SWING 12:00 ECO PATROL OFF/OND PAROL/ e-Ion MODE MILDRY COOLING TEMP FAN SPEED AIR SWING 2 QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER 9 3 7 8 12 13 15 14

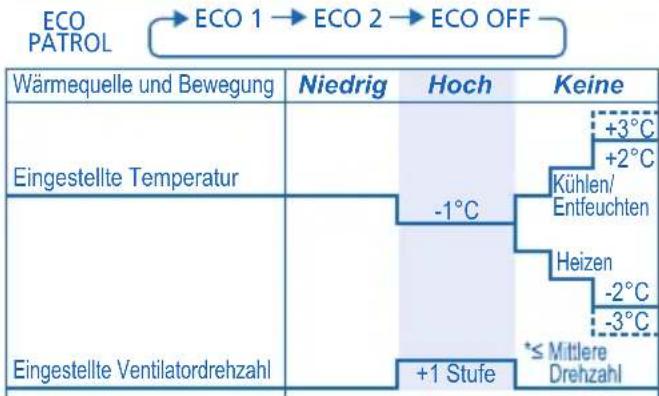

ÜBERWACHUNG VON ANWESENHEIT UND AKTIVITÄT ZUR EINSPARUNG VON ENERGIE

ECO PATROL

• — ECO 1 - Optimierung von Komfort und Energieeinsparung.

• --- ECO 2 - Maximale Energieeinsparung.

*Nur im Kühl- und Entfeuchtungsbetrieb.

10

LUFTREINIGUNG UND -ERFRISCHUNG

PATROL/e-Ion

PATROL - Überwachung der Luftqualität

• Die Luftqualität wird ermittelt, und bei unzureichender Luftqualität wird der e-ion-Betrieb automatisch gestartet.
- Diese Funktion kann auch dann verwendet werden, wenn das Klimagerät ausgeschaltet ist.
• Die Luftqualitätsüberwachung (Patrol) startet automatisch, sobald das Gerät mit der Taste OFF/ON eingeschaltet wird.

e-ion-Luftreinigung und -erfrischung

• Mit dieser Funktion werden negative Ionen erzeugt, um die Luft zu erfrischen und Staubpartikel anzuziehen, die daraufhin am positiv geladenen e-ion-Filter abgeschieden werden.
• Diese Funktion kann auch dann verwendet werden, wenn das Klimagerät ausgeschaltet ist. Die Ventilatordrehzahl und die Lamellenstellung lassen sich dabei nicht verändern.

11

TURBOBETRIEB

POWERFUL

- Dieser Betrieb endet automatisch nach 20 Minuten (bei Single-Split-Geräten).

CCO PATROL OFF/ONO PATROL/ e-lon MODE FAN SPEED MND DRY COOLING TEMP AIRSWI NG QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET

Um die Helligkeit der Anzeigesymbole zu verringern oder wiederherzustellen, ist diese Taste 5 Sekunden lang zu drücken.

13

Um zur Temperatureinstellung zwischen °C und °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

14

Diese Taste dient zum Zurücksetzen der Fernbedienung.

15

Diese Taste wird im Normalbetrieb nicht benötigt.

NOTIZEN

PATROL/

QUIET

POWERFUL

ECO

- Diese Funktionen können in allen Betriebsarten verwendet und durch erneutes Drücken der jeweiligen Taste wieder beendet werden.

• Diese Funktionen können nicht gleichzeitig verwendet werden.
• Diese Funktionen können nicht verwendet werden, wenn der Kühlbetrieb mit sanfter Entfeuchtung eingeschaltet ist.

EINSTELLEN DES TIMERS

• Um das Gerät zu bestimmten Zeiten ein- bzw. auszuschalten, stehen jeweils 2 Ein- und Ausschalt-Timer zur Verfügung.
• Stellen Sie die jeweiligen Timer wie folgt ein:

Wählen Sie den Einschalt- bzw. den Ausschalt- Timer aus

Stellen Sie die gewünschte Uhrzeit ein

Bestätigen Sie die Einstellung

• Beispiel für die Anwendung im Wohnzimer: Morgens: EIN ☎ um 07:00 (Aufstehen) AUS ☎ um 08:00 (Zur Arbeit gehen) Abends: EIN ☎2 um 17:00 (Zurück von der Arbeit) AUS ☎2 um 22:00 (Zu Bett gehen)
• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste ON bzw. OFF, um bzw. auszuwählen, dann die Taste CANCEL.
• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann die vorherige Einstellung wiederhergestellt werden. Hierzu ist zunächst die Taste

bzw.

zum

Auswa

n©bzw.

drück

ken,

ie T

-

• Der jeweilige Timer wird angezeigt und entsprechend aktiviert.
• Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.
• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe unter „Vorbereitung der Fernbedienung“ auf der hinteren Umschlagseite.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM		MÖGLICHE URSACHE
Aus dem Innengerät tritt Nebel aus. ▶	• Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.
Während des Betriebs ist das Geräusch fließenden Wassers zu hören.	▶	• Durch das Gerät strömt Kältemittel.
Im Raum herrscht ein eigenartiger Geruch.	▶	• Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.
Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.	▶	• Dies dient dazu, Gerüche zu entfernen.
Es strömt trotz Ausschaltens des Geräts weiter Luft aus.	▶	• Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	▶	• Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	▶	• Auf den Rohren kann Wasser kondensieren oder verdunsten.
Das TIMER-Symbol leuchtet immer. ▶	• Die Timer-Funktion wird täglich ausgeführt.
Das Power-Symbol am Innengerät blinkt im Heizbetrieb, die Lamelle ist geschlossen, und es wird keine warme Luft ausgeblasen.	▶	• Das Gerät befindet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).
Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.	▶	• Hierdurch wird verhindert, dass kalte Luft austritt.
Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.	▶	• Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.
Knackgeräusche während des Betriebs. ▶	• Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM		ZU ÜBERPRÜFEN
Das Gerät kühlt bzw. heizt nicht richtig. ▶ • Stellen Sie die Temperatur richtig ein.		Achten Sie darauf, dass Fenster und Türen geschlossen sind.Reinigen oder ersetzen Sie die Luftfi Iter.Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
Das Gerät arbeitet laut. ▶ • Überprüfen Sie, ob das Gerät schief steht.		Schließen Sie das Frontgitter richtig.
Die Fernbedienung funktioniert nicht.(Die Anzeige oder das Sendesignal ist schwach.)		Legen Sie die Batterien richtig ein.Ersetzen Sie schwache Batterien.
Das Gerät funktioniert nicht. ▶ •		Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.Überprüfen Sie, ob der Timer gestellt wurde.
Das Gerät empfängt kein Signal von der Fernbedienung.		Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.Bestimmte Leuchtstoffröhren können dieSignalübertragung stören. Wenden Sie sich in diesemFall an Ihren Fachhändler.
Das Patrol- oder das e-ion-Symbol leuchtet am Innengerät.		Schalten Sie die Überwachung der Luftqualität (Patrol)bzw. die Luftreinigungsfunktion (e-ion) aus und wiederein. Wenn das Patrol- oder das e-ion-Symbol immernoch blinkt, wenden Sie sich bitte an Ihren Fachhändler.

Hinweise zum „ECO PATROL SENSOR“

• Gegenstände, die weiter als 7m entfernt sind oder außerhalb des Erfassungsbereichs liegen, werden vom Sensor eventuell nicht erfasst.
• Die Empfindlichkeit des Sensors ist abhängig vom Einbauort des Innengeräts, der Bewegungsgeschwindigkeit, dem Temperaturbereich usw.
• Es kann vorkommen, dass der Sensor Haustiere, Sonnenlicht, bestimmte Beleuchtungen, wehende Vorhänge und Lichtrefl exionen fälschlicherweise als Menschen erkennt.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

1 CHECK-Taste 5 Sekunden lang drücken. 2 Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen. 3 CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden. 4 Schalten Sie das Gerät ab und teilen Sie den Fehlercode Ihrem Fachhändle

Hinweis:

- Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.
• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen:
  Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.
• Unterbrechen Sie die Stromversorgung.
• Entfernen Sie die Batterien aus der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.
• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.
  • Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat schaltet sich häufig g ab.
  • Das Stromkabel wird ungewöhnlich warm.
• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Start/stop the operation. Mettez l'appareil sous/hors tension. Inicie/detenga el funcionamiento. Schalten Sie das Gerät ein bzw. aus. Avviare/arrestare l'apparecchio.

3

TEMP

Select the desired temperature. Sélectionnez la température souhaitée. Seleccione la temperature deseada. Stellen Sie die gewünschte Temperatur ein. Selezionare la temperatura desiderata.
