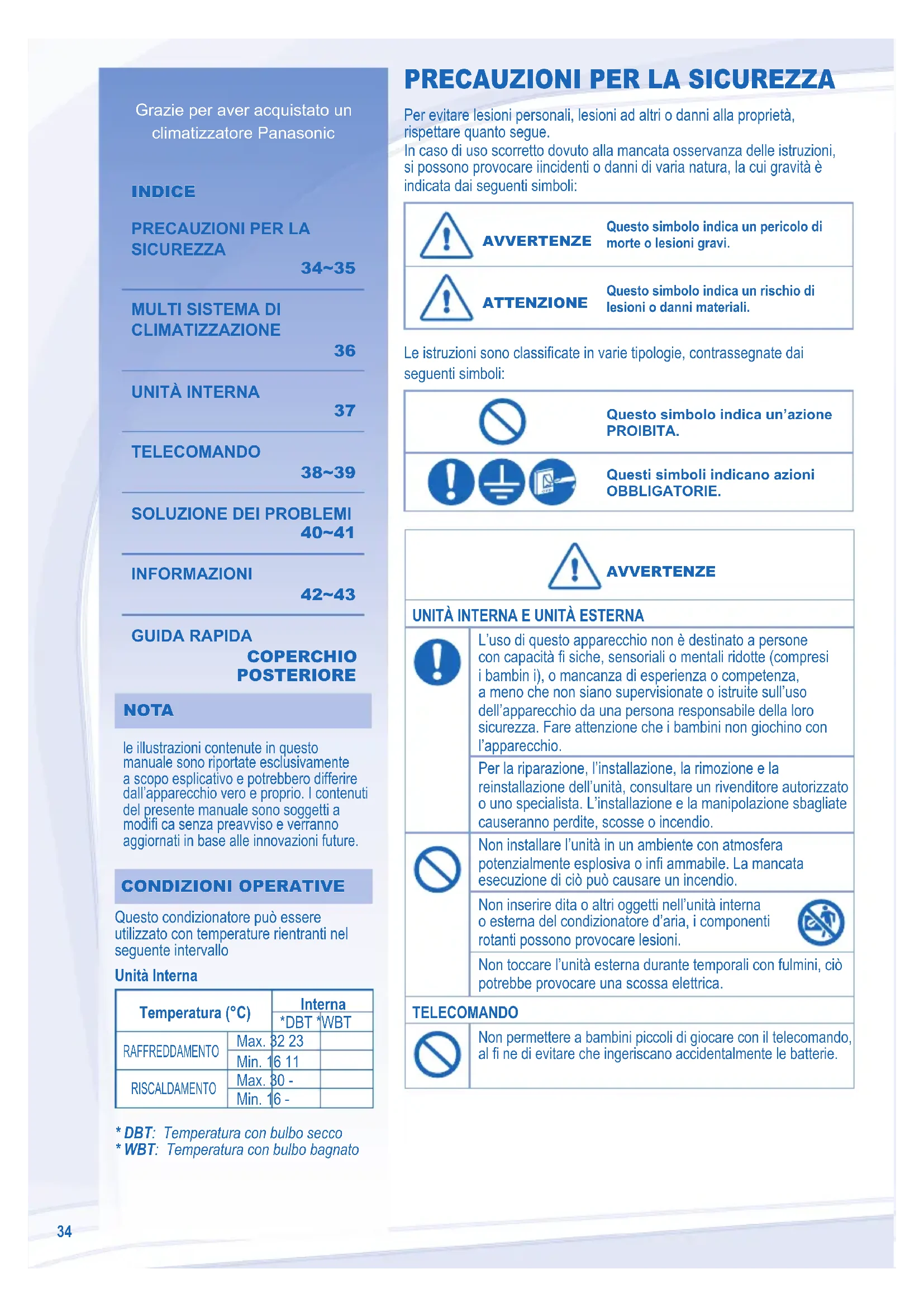

MANUALE UTENTE CSXE7LKEW PANASONIC
Prima di utilizzare l'unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.
Grazie per aver acquistato un climatizzatore Panasonic
INDICE
PRECAUZIONI PER LA SICUREZZA
34\~35
MULTI SISTEMA DI CLIMATIZZAZIONE
36
UNITÀ INTERNA
37
TELECOMANDO
38\~39
SOLUZIONE DEI PROBLEMI
40\~41
42\~43
GUIDA RAPIDA
COPERCHIO POSTERIORE
NOTA
le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modifi ca senza preavviso e verranno aggiornati in base alle innovazioni future.
CONDIZIONI OPERATIVE
Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo
Unità Interna
| Temperatura (°C) | Interna |
| *DBT | *WBT |
| RAFFREDDAMENTO | Max. 32 23 | | |
| Min. 16 11 | | |
| RISCALDAMENTO | Max. 30 - | | |
| Min. 16 - | | |
* DBT: Temperatura con bulbo secco
* WBT: Temperatura con bulbo bagnato
PRECAUZIONI PER LA SICUREZZA
Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue.
In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare i incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:
AVVERTENZE
Questo simbolo indica un pericolo di morte o lesioni gravi.
ATTENZIONE
Questo simbolo indica un rischio di lesioni o danni materiali.
Le istruzioni sono classificate in varie tipologie, contrassegnate dai seguenti simboli:
Questo simbolo indica un'azione PROBITA.
Questi simboli indicano azioni OBBLIGATORIE.
AVVERTENZE
L'uso di questo apparecchio non è destinato a persone con capacità fi siche, sensoriali o mentali ridotte (compresì i bambin i), o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochi con l'apparecchio.
Per la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.
Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infi ammabile. La mancata esecuzione di ciò può causare un incendio.
Non inserire dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria, i componenti rotanti possono provocare lesioni.
Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.
TELECOMANDO
Non permettere a bambini piccoli di giocare con il telecomando, al fi ne di evitare che ingeriscano accidentalmente le batterie.
AVVERTENZE
ALIMENTAZIONE
 | Per evitare surriscaldamento e incendio, non utilizzare un cavo modifi cato, un connettore, una prolunga o un cavo non specifi cato. |  |  |
| Per evitare surriscaldamento e incendio, non condividere la presa di alimentazione con altri apparecchi. |
| Per evitare scosse elettriche, non utilizzare con le mani bagnate. |
 | Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualifi cato onde evitare rischi. |
| Per evitare scosse o incendio, si raccomanda fortemente l'installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD). |
 | Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio. |
 | In caso di emergenza o di condizioni anomale (odore di bruciato, ecc.), togliere la corrente e consultare un rivenditore autorizzato.Evitare scosse togliendo la corrente nei seguenti casi:- Prima di pulire o eseguire la manutenzione.- Inutilizzo prolungato dell'apparecchio.- Attività anomala delle spie luminose. |
CONDIZIONI OPERATIVE
Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo
Unità esterna Split singola
| Temperatura (°C) | Esterna Esterna |
| CU-E7LKE, CU-E9LKE, CU-E12LKE, CU-E15LKE, CU-E18LKE, CU-E21LKE | CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3 |
| *DBT *WBT *DBT | *WBT |
| RAFFREDDAMENTO | Max. 43 26 43 26 | | |
| Min. 5 4 5 4 | | |
| RISCALDAMENTO | Max. 24 18 24 18 | | |
| Min. -$ -6 -15 -16 |
AVVISO: • Questo modello non è adatto al funzionamento ininterrotto per 24 ore in modalità di riscaldamento in temperature inferiori a -5°C. Quando la temperatura esterna è inferiore a -5°C e si utilizza questo modello al di fuori delle condizioni di cui sopra, l'unità esterna potrebbe bloccarsi e arrestare il funzionamento rispondendo ad un comando di sicurezza.
(CU-E7LKE-3, CU-E9LKE-3, CU-E12LKE-3)
ÀVVISO: • Questo modello non è adatto al funzionamento ininterrotto per 24 ore in modalità di riscaldamento in temperature inferiori a -15°C. Quando la temperatura esterna è inferiore a -15°C e si utilizza questo modello al di fuori delle condizioni di cui sopra, l'unità esterna potrebbe bloccarsi e arrestare il funzionamento a -18°C, rispondendo ad un comando di sicurezza.
* DBT: Temperatura con bulbo secco
* WBT: Temperatura con bulbo bagnato
ATTENZIONE
 | Non lavare l'unità interna con acqua, benzene, diluenti o prodotti pulenti aggressivi. |
| Non utilizzare per scopi diversi da quello previsto, come la conservazione di alimenti. |
| Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d'aria. |
| Non esporlo direttamente all'aria fredda per un periodo di tempo prolungato. |
Non sedersi o camminare sull'unità, si può cadere in modo accidentale.  |
Non toccare l'aletta in alluminio affilata, parti affiliate possono causare delle lesioni.  |
| Non accendere l'unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l'unità. |
| Non installare l'unità in zone unte e fumose. |
 | Assicurarsi che il tubo di scarico sia collegato correttamente. Altrimenti, potrebbe verifi carsi una fuoriuscita. |
| Aerare regolarmente l'ambiente. |
| Quando l'apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell'unità. |
TELECOMANDO
 | Non utilizzare batterie ricaricabili (Ni-Cd). Può danneggiare il telecomando. |
 | Se si prevede che l'apparecchio rimarrà inutilizzata per un periodo di tempo prolungato, rimuovere le batterie. |
| Usare batterie nuove dello stesso tipo secondo la polarità indicata per evitare malfunzionamenti del telecomando. |

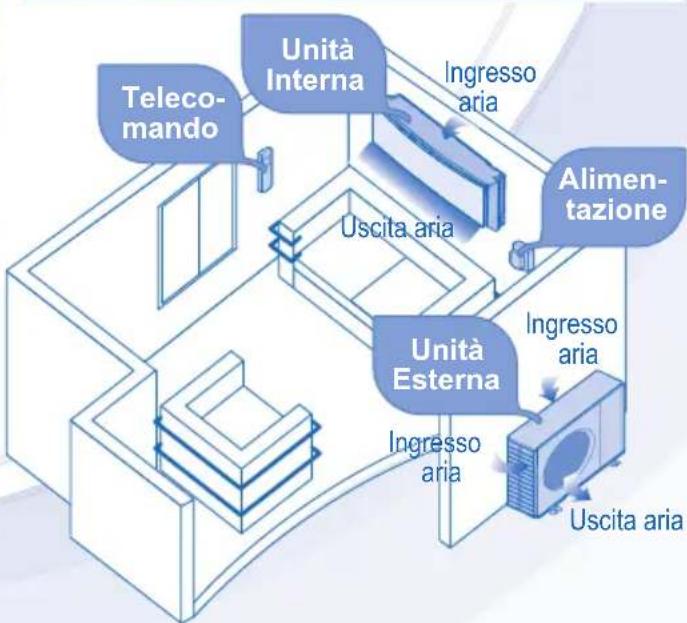

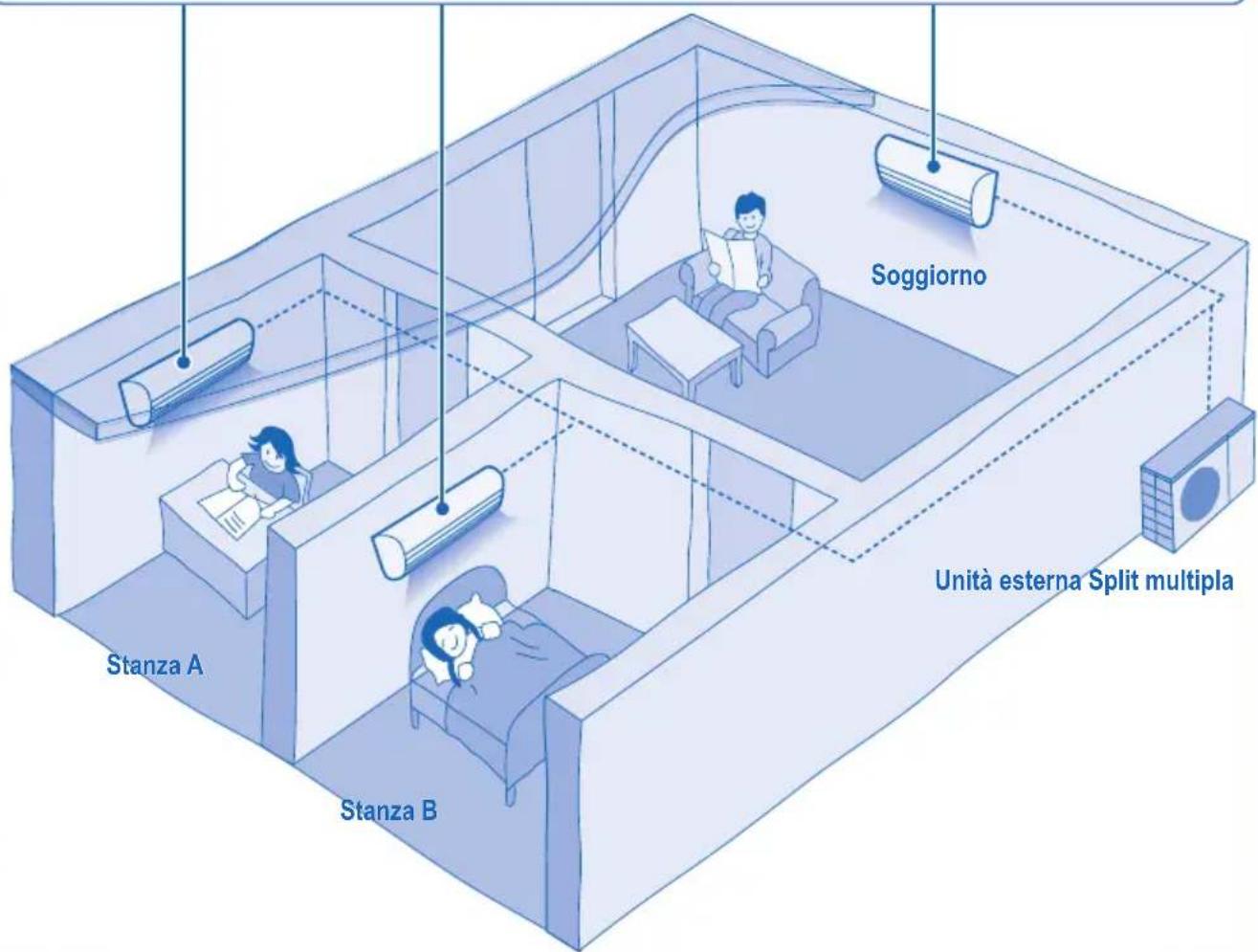

MULTI SISTEMA DI CLIMATIZZAZIONE
DEFINIZIONE
I multi sistemi di climatizzazione permettono di risparmiare spazio attraverso il collegamento di molteplici unità interne con una singola unità esterna.
UNITÀ INTERNA
- È possibile utilizzare le unità interne singolarmente o in contemporanea. La priorità di modalità di funzionamento viene data alla prima unità che viene accesa.
- Durante il funzionamento, non è possibile attivare contemporaneamente la modalità di riscaldamento e raffreddamento nelle varie unità interne. L'indicatore di alimentazione lampeggia per indicare che l'unità interna è in stand-by per la modalità operativa differente.
Stanza A
Stanza B
Unità esterna Split multipla
Attenzione
È possibile attivare il funzionamento anche quando l'unità è spenta. In questa condizione, quando l'indicatore e-ioni è ACCESO, l'unità opererà in base all'impostazione AUTO della velocità della ventola e dell'oscillazione dell'aria. Tuttavia, questa funzione non può essere attivata o sarà disattivata qualora un'altra unità interna sta attivando la modalità di riscaldamento.
CONDIZIONI OPERATIVE
Unità esterna Split multipla
* DBT: Temperatura con bulbo secco
* WBT: Temperatura con bulbo bagnato
ATTENZIONE
- Spegnere l'apparecchio prima di pulirlo.
- Non toccare l'aletta in alluminio, le parti affi liate potrebbero causare lesioni.
ISTRUZIONI PER IL LAVAGGIO
- Non lavare l'apparecchio con benzene, solventi o polveri abrasive.
- Impiegare esclusivamente saponi o detergenti neutri per la casa (pH7).
• Non usare acqua ad una temperatura superiore a 40°C.
SUGGERIMENTI
- Per assicurare una performance ottimale dell'unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. Una unità sporca può causare malfunzionamento e può essere visualizzato il codice di errore "H99". Consultare il rinvenitore autorizzato.
IMPIANTO DI PURIFICAZIONE
DELL'ARIA a e-ioni
• Non toccare mentre l'apparecchio è in funzione
5 SENSORE ECO PATROL
- Non colpire il sensore o premere con forza su di esso, né maneggiarlo con un oggetto affi lato. Ciò può causare danni e malfunzionamento.
- Non collocare oggetti di grandi dimensioni vicinò al sensore e conservare le unità di riscaldamento o gli umidifi catori della zona di rilevamento del sensore. Ciò può causare il malfunzionamento del sensore.

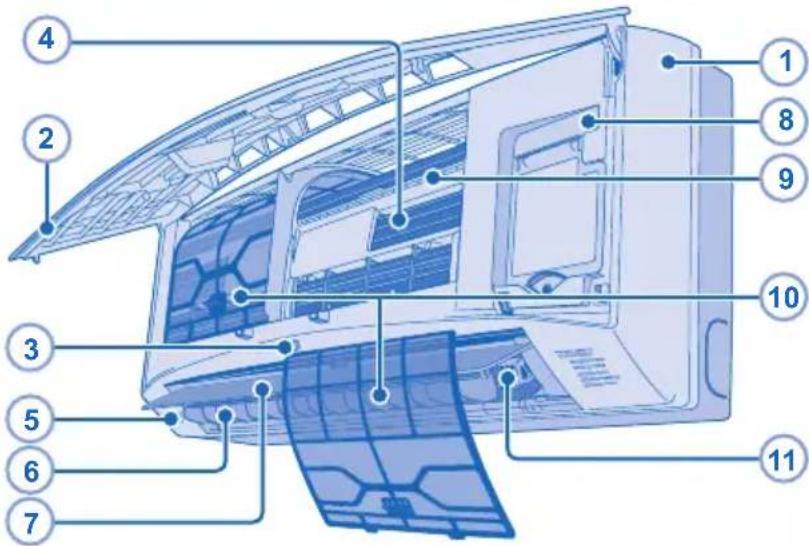

1 UNITÀ INTERNA
- Asciugare l'apparecchio con un panno morbido e asciutto.
2 PANNELLO ANTERIORE
Rimuovere il pannello anteriore
- Sollevare e tirare per rimuovere il pannello anteriore.
• Lavare delicatamente ed asciugare.
Chiudere il pannello anteriore
- Premere sulle estremità del pannello anteriore per chiuderlo in modo sicuro.
3 RICEVITORE
4 ALETTA IN ALLUMINIO
5 SENSORE ECO PATROL
6 ALETTA DI DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA
- Regolabile manualmente.
XE18/21LKEW, E18/21LKEW
• Non regolare manualmente.
7 ALETTA DI DIREZIONE VERTICALE DEL FLUSSO D'ARIA
• Non regolare manualmente.
8 TASTO AUTO OFF/ON
- Da utilizzare quando il telecomando è fuori posto o presenta anomalie.
| Azione Modalità | |
| Premere una volta. Automatico | |
| Premere e tenere premuto fi no a quando non si sente 1 bip, quindi rilasciare. | Raffreddamento |
| Premere e tenere premuto fi no a quando non si sente 1 bip, quindi rilasciare.Premere nuovamente fi no a quando si sentono 2 bip, quindi rilasciare. | Riscaldamento |
| Premere il tasto per spegnere. |
9 CAVO PER LA CARICA IONIZZANTE e-ion
10 FILTRI e-ioni
• Pulire regolarmente i filtri.
- Lavare/risciacquare delicatamente i fi ltri con acqua al fine di evitare danni alla loro superficie.
- Asciugare accuratamente i fi ltri all'ombra, lontano da fi amme o dalla luce diretta del sole.
• Sostituire i filtri danneggiati.
11 GENERATORE di e-ioni ATTIVO
Pulire con un bastoncino di cotone asciutto.
- Si raccomandata di eseguire la pulizia del generatore di e-ioni ogni 6 mesi.

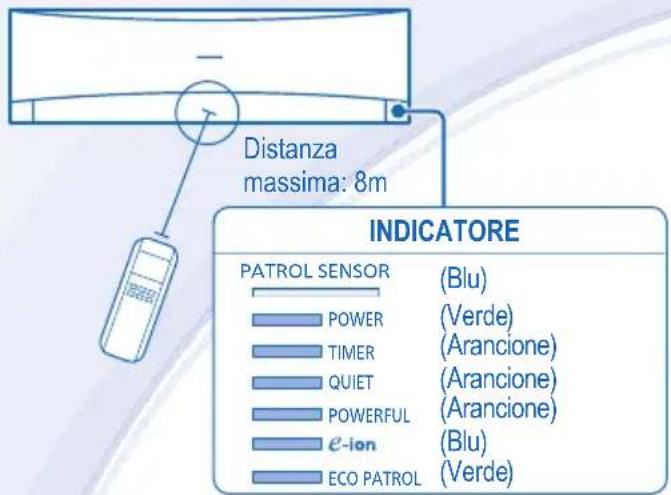

TELECOMANDO
massima: 8m
INDICATORE
PATROL SENSOR (Blu)
POWER (Verde)
TIMER (Arancione)
QUIET (Arancione)
POWERFUL (Arancione)
ε-ion (Blu)
ECO PATROL (Verde)
Premere il tasto del telecomando
1
PER ACCENDERE O SPEGNERE L'UNITÀ
POWER
- Si prega di notare l'indicazione di spegnimento (OFF) sul display del telecomando per evitare l'avvio/arresto accidentale dell'unità.
2
PER IMPOSTARE LA TEMPERATURA
• Gamma di selezione: 16°C \~ 30°C.
- L'utilizzo dell'unità entro la temperatura consigliata può determinare dei risparmi di energia.
MODALITÀ RISCALDAMENTO : 20°C \~ 24°C.
MODALITÀ RAFFREDDAMENTO : 26°C \~ 28°C.
MODALITÀ DEUMIDIFICAZIONE : 1°C \~ 2°C in meno della temperatura ambiente.
3
PER SELEZIONARE LA MODALITÀ OPERATIVA
MODALITÀ AUTO - Per la propria comodità
- Durante le seleziona l'indicatore di alimentazione lampeggia.
- L'unità seleziona la modalità operativa ogni 10 minuti sulla base dell'impostazione della temperatura e della temperatura ambiente (Per il sistema Split singolo).
- L'unità seleziona la modalità operativa ogni 3 ore sulla base dell'impostazione della temperatura, della temperatura esterna e della temperatura ambiente (Per il sistema Split multiplo).
MODALITÀ RISCALDAMENTO - Per godere dell'aria calda
- Occorre qualche istante perché l'apparecchio si riscaldi. Durante questa operazione, l'indicatore POWER lampeggia.
MODALITÀ RAFFREDDAMENTO - Per godere dell'aria fresca
- Per risparmiare energia mentre il condizionatore è in modalità di raffreddamento, utilizzare delle tende per impedire l'ingresso di calore e della luce solare.
MODALITÀ DEUMIDIFICAZIONE - Per deumidifi care l'ambiente
- La ventola dell'unità opera a bassa velocità, al fi ne di eseguire l'operazione di raffreddamento in maniera molto delicata.
4
SELEZIONE DELLA VELOCITÀ VENTOLA (5 OPZIONI)
FAN'SPEED
- Per la modalità automatica, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.
5

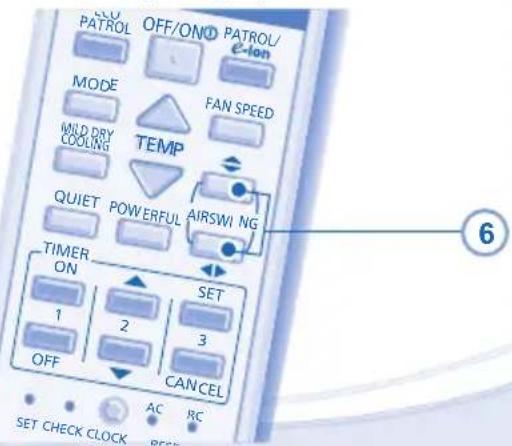

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO DELL'ARIA VERTICALE (5 OPZIONI)
AIR SWING
- Mantenere l'ambiente ventilato.
- In modalità COOL/DRY (FREDDO/ASCIUTTO), se è impostata l'opzione AUTO, la griglia per lo spostamento dell'aria si alzerà e abbasserà automaticamente.
- In modalità HEAT (CALDO), se è impostata l'opzione AUTO, la griglia per lo spostamento dell'aria si porta a una posizione predeterminata.
6
REGOLAZIONE DELLA DIREZIONE DEL FLUSSO DELL'ARIA (5 OPZIONI)
(PAGINA 39)
AIR SWING
- Mantenere l'ambiente ventilato.
- In modalità COOL/DRY (FREDDO/ASCIUTTO), se è impostata l'opzione AUTO, la griglia per lo spostamento dell'aria si muoverà a destra/sinistra e si alzerà e abbasserà automaticamente.
- In modalità HEAT (CALDO), se è impostata l'opzione AUTO, la griglia orizzontale per lo spostamento dell'aria si porta a una posizione predeterminata. La griglia verticale si sposta a destra/sinistra dopo che la temperatura aumenta.
7
PER MIGLIORARE L'UMIDITÀ E IL LIVELLO DI CONDENSA (Per il sistema Split singolo)
- Questa operazione riduce la secchezza dell'aria e crea un ambiente domestico confortevole con la sola modalità FREDDO.
- Quando la direzione del fl usso dell'aria verticale è impostata su AUTO, essa si arresta alla posizione più bassa per evitare il contatto con l'aria fredda. È però possibile regolare manualmente la direzione delle alette.
8
PER GODERE DI UN AMBIENTE TRANQUILLO
- Questa operazione riduce il rumore del fl usso d'aria dell'unità.

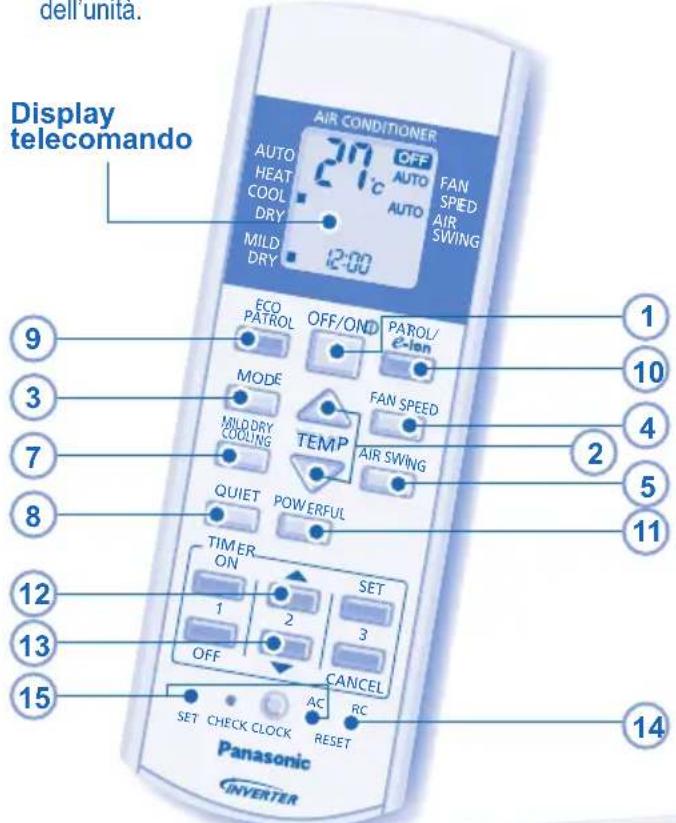

Display
telecomando
AIR CONDITIONER
AUTO
HEAT
COOL
DRY
MILD
DRY
27°C OFF AUTO FAN
AUTO SPED
AUTO AIR
SWING
12:00
ECO
PATROL OFF/OND PAROL/
e-Ion
MODE
FAN SPEED
MILDRY COOLING TEMP AIR SWING
QUIET POWERFUL
TIMER ON SET
1 2 3
OFF CANCEL
SET CHECK CLOCK AC RC
RESET
Panasonic
INVERTER
9 10 4 2 5 11 12 13 15 14
| Fonte di calore e Movimento | Bassa | Alta | Niente |
| Imposta temperatura | | -1°C | +3°C+2°CModalitàFREDDO/SECCOModalitàRISCALDAMENTO-2°C-3°C |
| Imposta Velocità Ventilatore | | +1 colpetto | *≤ Ventilatore medio |
- — ECO 1 - Per ottimizzare la sensazione di benessere e il risparmio energetico.
- --- ECO 2 - Per aumentare al massimo il risparmio energetico.
*Applicabile solamente durante la modalità FREDDO/SECCO.
10
PER OTTENERE ARIA PULITA E FRESCA
PATROL/e-Ion
PATROL - Monitoraggio della qualita dell'aria
- Rileva la qualità dell'aria; la funzione e-ion si attiva quando la qualità dell'aria è di cattivo livello.
- Può essere attivato anche quando l'unità è spenta.
• Il comando Patrol si avvia automaticamente quando si OFF/ON
accende l'unità con il pulsante
e-ion- Per rinfrescare e purifi care l'aria
- Genera gli ioni negativi necessari per ottenere l'effetto di aria fresca e attirare la polvere, i quali saranno in seguito catturati dai fi Itri e-ioni a carica positiva.
- Può essere attivato anche quando l'unità è spenta. In tale situazione, la velocità del ventilatore e lo spostamento dell'aria non possono essere regolati.
11
PER RAGGIUNGERE
RAPIDAMENTE LA
TEMPERATURA DESIDERATA
POWERFUL
- Questa funzione si arresterà automaticamente dopo 20 secondi (Per il sistema Split singolo).
PATROL
OFF/ON
PATROL/
E-ion
MODE
FAN SPEED
MND DRY
COOLING
TEMP
QUIET POWERFUL AIRSWI NG
TIMER ON SET
1 2 3
OFF CANCEL
AC RC
SET CHECK CLOCK
Tenere premuto per 5 secondi per oscurare o ripristinare la luminosità dell'indicatore dell'unità.
13
Tenere premuto per circa 10 secondi per mostrare l'impostazione della temperatura in °C o °F.
14
Premere per ripristinare l'impostazione predefi nita del telecomando.
15
Da non utilizzare in operazioni normali.
NOTE
- Può essere attivato in qualsiasi modalità e può essere annullato premendo nuovamente il tasto corrispondente.
• Non può essere selezionato contemporaneamente.
• L'attivazione non è permessa durante la funzione "RAFFREDDAMENTO SECCO LEGGERO".
IMPOSTAZIONE TIMER
- 2 apparecchi per il timer ON e OFF sono disponibili per l'ACCENSIONE o lo SPEGNIMENTO dell'unità a orari diversi predefi niti.
- Completare le seguenti procedure per impostare ciascun timer:
Selezionare l'accensione (ON) o lo spegnimento (OFF) del timer
Impostare l'orario
Confermare
-
Esempio di applicazione in un soggiorno:
Mattina: ONøalle 07:00 (Sveglia)
OFF «alle 08:00 (Fuori per andare al lavoro)
Sera: ONo alle 17:00 (Ritorno a casa)
OFF calle 22:00 (Riposo notturno)
-
Per annullare il timer ON o OFF, premere ON o OFF per selezionare i rispettivi di quindi premere CANCEL
-
Se il timer è annullato manualmente o a causa di un'interruzione di corrente, è possibile ripristinarlo nuovamente premendo ON o OFF per selezionar i rispettivi 01 o quindi premere SET.
-
Il timer successivo sarà visualizzato e attivato in sequenza.
- Quando si imposta il Timer ON (accensione), l'unità potrebbe iniziare a funzionare prima dell'orario impostato (fino a 35 minuti prima), al fine di raggiungere in tempo la temperatura desiderata.
- Il funzionamento del timer si basa sull'orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l'impostazione dell'orario, consultare Preparazione del telecomando nel coperchio posteriore.
SOLUZIONE DEI PROBLEMI
Le condizioni seguenti indicano un guasto.
| CONDIZIONE | CAUSA |
| Sembra che dall'unità interna fuoriesca della nebbia. | Effetto di condensa dovuto al processo di raffreddamento. |
| Rumore di acqua durante il funzionamento. | Flusso del refrigerante all'interno dell'unità. |
| L'ambiente ha un odore particolare. | Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza. |
| La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola. | Ciò consente di eliminare gli odori circostanti. |
| Il fl usso continua anche dopo l'interruzione del funzionamento. | Eliminazione del calore restante dall'unità interna (massimo 30 secondi). |
| L'operazione è ritardata di qualche minuto dopo il riavvio. | Il ritardo è una protezione del compressore dell'apparecchio. |
| Dall'unità esterna fuoriesce acqua/vapore. | Condensa o evaporazione nei condotti. |
| L'indicatore Timer rimane sempre acceso. | L'impostazione Timer si ripete quotidianamente una volta impostata. |
| La spia di alimentazione lampeggia durante la modalità RISCALDAMENTO mentre l'aria fornita non è più calda (e la griglia è chiusa). | L'unità è in modalità di sbrinamento (e l'ALETTA DELL'ARIA è impostata su AUTO). |
| La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento. | Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale. |
| L'indicatore POWER lampeggia prima che l'unità si accenda. | Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione. |
| Rumori di urti durante il funzionamento. | I cambiamenti di temperatura causano l'espansione/ contrazione dell'unità. |
Eseguire i controlli seguenti prima di rivolgersi all'assistenza.
| CONDIZIONE | CONTROLLARE |
| La modalità di riscaldamento/raffreddamento non funziona in maniera effi ciente. | Impostare la temperatura corretta.Chiudere tutte le porte e fi nestre.Pulire o sostituire i fi ltri.Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria. |
| Rumore durante il funzionamento. | Verificare che l'unità sia stata installata in maniera inclinata.Chiudere correttamente il pannello anteriore. |
| Il telecomando non funziona.(Il display è oscurato oppure il segnale di trasmissione è debole.) | Inserire le batterie in maniera corretta.Sostituire le batterie quasi scariche. |
| L'apparecchio non funziona. | Verificare se è si è attivato l'interruttore di circuito.Verifi care se sono stati impostati i timer. |
| L'unità non riceve il segnale dal telecomando. | Assicurarsi che il ricevitore non sia ostruito.Alcune luci fl uorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rivenditore autorizzato. |
| Il sensore di vigilanza o l'indicatore di e-ioni dell'unità interna lampeggia. | Interrompe la funzione Patrol o e-ion, quindi si riavvia.Se il sensore patrol o l'indicatore e-ion continuano a lampeggiare, consultare un rivenditore autorizzato. |
Note sul "SENSORE ECO PATROL"
- Il sensore può non rilevare oggetti in movimento ad oltre 7mt. di distanza o al di là dell'angolo di rilevazione.
- La sensibilità del sensore è influenzata dalla posizione dell'unità interna, dalla velocità di movimento, dalla gamma di temperatura, ecc.
- Il sensore può scambiare erroneamente gli animali domestici, la luce del sole, alcuni tipi di illuminazione, le tende che ondeggiano e i rifl essi di luce per un essere umano.

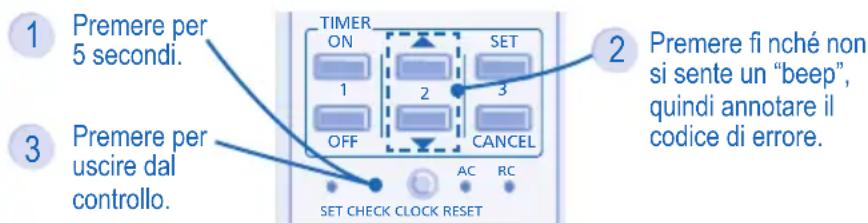

L'unità si ferma e l'indicatore del timer lampeggia.
Usare il telecomando per vedere il codice di errore.
4 Spegnere l'unità e mostrare il codice di errore al rivenditore autorizzato.
Nota:
- Per alcuni errori è possibile riavviare l'unità con una operazione limitata con 4 bip durante l'avvio.
PER L'ISPEZIONE STAGIONALE DOPO UN PERIODO DI INATTIVITÀ PROLUNGATO
• Controllo delle batterie del telecomando.
- Nessuna ostruzione alle bocchette di ingresso ed uscita dell'aria.
- Usare il tasto OFF/ON automatico per selezionare la funzione di raffreddamento/riscaldamento dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell'aria: Raffreddamento: ≥ 8°C Riscaldamento: ≥ 14°C
PRIMA DI LUNGHI PERIODI DI INATTIVITÀ
- Attivare la funzione di Riscaldamento per 2-3 ore quale alternativa per rimuovere completamente l'umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.
- Spegnere l'apparecchio.
- Togliere le batterie dal telecomando.
TOGLIERE LA CORRENTE, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:
- Durante il funzionamento si sentono rumori anomali.
- Penetrazione di acqua o di corpi estranei nel telecomando.
• L'unità interna perde acqua.
• L'interruttore salvavita scatta frequentemente.
- Il cavo di alimentazione su surriscalda in modo anomalo.
- Funzionamento anomalo di interruttori o pulsanti.
Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.
Per utenti commerciali nell'Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.
Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):
Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.
Pb
QUICK GUIDE/GUIDE RAPIDE/GUÍA RÁPIDA/KURZANLEITUNG/GUIDA RAPIDA
Remote Control Preparation • Préparation De La Télécommande • Preparación Del Mando A Distancia • Vorbereitung der Fernbedienung • Telecomando: Operazioni Preliminari
