BEDIENUNGSANLEITUNG CW 3 Klean!Star Kärcher

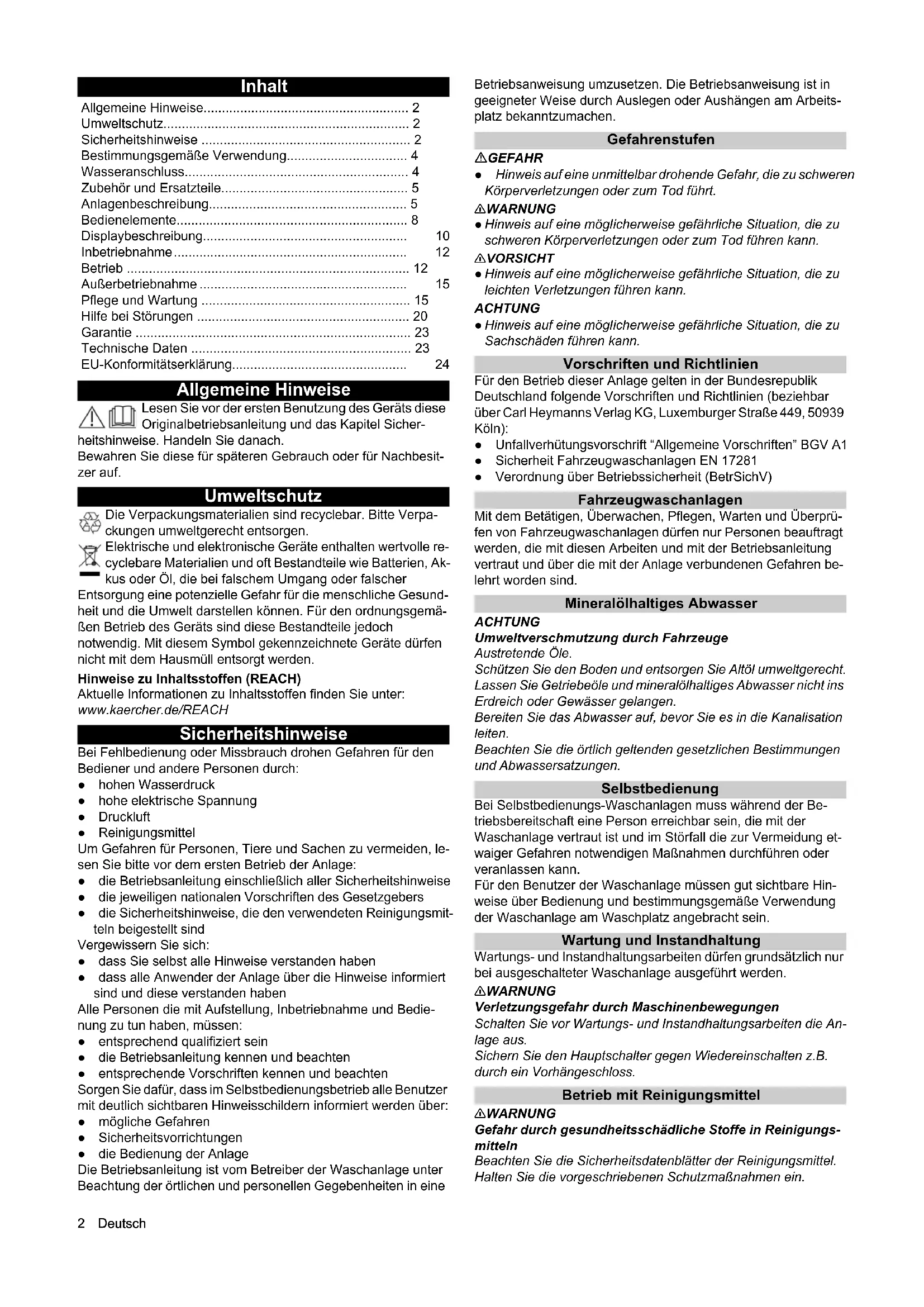

Allgemeine Hinweise 2

Umweltschutz 2

Sicherheitschinweise 2

Bestimmungsgemäß Verwendung 4

Wasseranschluss 4

Zubehör und Ersatzteile. 5

Anlagenbeschreibung 5

Bedienelemente 8

Displaybeschreibung 10

Inbetriebnahme 12

Betrieb 12

Außerbetriebnahme 15

Pflege und Wartung 15

Hilfe bei Störungen 20

Garantie 23

Technische Daten 23

EU-Konformitätserklung 24

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts dieser Originalbetriebsanleitung und das Kapitel Sicher-

heitshinweise. Handeln Sie danach.

Bewahren Sie diese für späteren Gebrauch oder für Nachbesitz-zer auf.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar.itte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher

Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäß Betrieb des Gerats sind diese Bestandteile jedoch notwendig. Mit thisem Symbol gekennzeichne Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Sicherheitshinweise

Bei Fehlbedienung oder Missbrauch drohen Gefahren fur den Bediener und andere Personen durch:

hohen Wasserdruck
- hohe elektrische Spannung
- Druckluft
Reinigungsmittel

Um Gefahren für Personen, Tiere und Sachen zu vermeiden, lesen Sieitte vor dem ersten Betrieb der Anlage:

die Betriebsanleitung einschließlich aller Sicherheitshinweise
- die jeweiligen nationalen Vorschriften des Gesetzgebers
- die Sicherheitshinweise, die den verwendeten Reinigungsmittel begestellt sind

Vergewissern Sie sich:

• dass Sie selbst alle Hinweise verstanden haben
• dass alle Anwender der Anlage über die Hinweise informiert sind und diese verstanden haben

Alle Personen die mit Aufstellung, Inbetriebnahme und Bedienung zu tun haben, müssen:

entsprechend qualifiziert sein
die Betriebsanleitung kennen und beachten
entsprechende Vorschriften kennen und beachten

Sorgen Sie damit, dass im Selfbstbedienungsbetrieb alle Benutzer mit deutlich sightbaren Hinweissschildern informiert werden über:

mögliche Gefahren
- Sicherheitsvorrichtungen
die Bedienung der Anlage

Die Betriebsanleitung ist vom Betreiber der Waschanlage unter Beachtung der ortlichen und personellen Gegebenheiten in eine

Betriebsanweisung umzusetzen. Die Betriebsanweisung ist in geeigneter Weise durch Auslegen oder Aushängen am Arbeitsplatz betranntzumachen.

Gefahrenstufen

△GEFAHR

• Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

• Hinweis auf eine möglicherweise gefährliche Situation, die zuschweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

• Hinweis auf eine möglicherweise gefährliche Situation, die zuleichten Verletzungen führen kann.

ACHTUNG

• Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Vorschriften und Richtlinien

Für den Betrieb dieser Anlage gelten in der Bundesrepublik Deutschland folgende Vorschriften und Richtlinien (beziehbar über Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

Unfallverhütungsvorschrift "Allgemeine Vorschriften" BGV A1
- Sicherheit Fahrzeuggaschanlagen EN 17281
Verordnung über Betriebssicherheit (BetrsichV)

Fahrzeugwaschanlagen

Mit dem Betätigten, Überwachen, Pflegen, Warten und Überprüfen von Fahrzeuggaschanlagen dürfen nur Personen beauftragt werden, die mit diesen Arbeiten und mit der Betriebsanleitung vertraut und über die mit der Anlage verbundenen Gefahren belehrt worden sind.

Mineralolhaltiges Abbasser

ACHTUNG

Umweltverschmutzung durch Fahrzeuge

Austretende Öle.

Schützen Sie den Boden und entsorgen Sie Altol umweltgerecht. Lassen Sie Getriebeole und minerallhaltinges Abwasser nicht ins Erdreich oder Gewasser gelangen.

Bereiten Sie das Abwasser auf, bevor Sie es in die Kanalisation leiten.

Beachten Sie die örtlich geltenden gesetzlichen Bestimmungen und Abwassersatzungen.

Selbstbedienung

Bei Selfbstbedienungs-Waschanlagen muss während der Betriebsbereitschaft eine Person erreichen sein, die mit der Waschanlage vertraut ist und im Störfall die zur Vermeidung etwaiger Gefahren notwendigen Maßnahmen durchführten oder veranlassen kann.

Für den Benutzer der Waschanlage,müssen gut sightbare Hinweise über Bedienung und bestimmungsgemäße Verwendung der Waschanlage am Waschplatz angebracht sein.

Wartung und Instandhaltung

Wartungs- und Instandhaltungsarbeiten dürfen grundsätzlich nur bei ausgeschalteter Waschanlage ausgeführrt werden.

△WARNUNG

Verletzungsgefahr durch Maschinenbewegungen

Schalten Sie vor Wartungs- und Instandhaltungsarbeiten die Anlage aus.

Sichern Sie den Hauptschalter gegen Wiedereinschalten z.B. durch ein Vorhängeschloss.

Betrieb mit Reinigungsmittel

△WARNUNG

Gefahr durch gesundheitsschädliche Stoffe in Reinigungsmitteln

Beachten Sie die Sicherheitsdatenblätter der Reinigungsmittel. Halten Sie die vorgeschriebenen Schutzmaßnahmen ein.

Tragen Sie vorgeschriebene Schutzkleidung, wie Schutzbrille und Schutzhandschuhe.

ACHTUNG

Erhöhte Korrosionsgefahr durch Verwendung ungeeigneter Reinigungsmittel

Verarbeiten Sie folgende Reinigungsmittel an der Anlage nicht: Reinigungsmittel, die für die Reinigung der Waschhalle bestimmt sind.

Reinigungsmittel, die zur äußerten Reinigung der Waschanlage bestimmt sind.

Saure Reinigungsmittel.

Reinigungsmittel, die mit einem separaten Gerät auf das Fahrzeug aufgebracht werden (z. B. Felgenreiniger).

Mittel zur Abwasserbehandlung.

Betretend der Portalwaschanlage

△GEFAHR

Gefahr durch Betretend der Portalwaschanlage

Verbieten Sie unbefugten Personen das Betreten der Portal-waschanlage.

Weisen Sie deutlich und dauerhaft auf das Zutrittsverbot hin.

Rutschgefahr

ACHTUNG

Rutschgefahr durch Nisse

Tragen Sie geeignetes Schuhwerk beim Betreten der Anlage und bewegen Sie sich umsichtig.

Weisen Sie Kunden durch geeignete und dauerhafte Beschildierung auf die Rutschgefahr hin.

Bedienung der Anlage

△WARNUNG

Gefahren durch falsche Bedienung

Personen, welche die Anlage bedieren, müssen: in der Handhabung der Anlage unterwiesen sein, ihre Fähigkeiten zum Bedieren nachgewiesen ha ausdrücklich mit der Benutzung beauftragt sein.

Die Betriebsanleitung muss jedem Bediener zuganglich sein.

Nicht bedient werden darf die Anlage von Personen unter 18 Jahren. Davon ausgenommen sind Auszubildende über 16 Jahren unter Aufsicht.

△WARNUNG

Stolpergebn durch am Boden liegende Gegenstände oder Zuleitungen

Entfernen Sie vor Inbetriebnahme der Anlage auf dem Waschplatz liegende Gegenstände.

Frostgefahr

△WARNUNG

Verletzungs- und Beschädigungsgefahr durch Eisdilgung in der Anlage

Lassen Sie bei Frostgefahr das Wasser aus der Anlage ab.
Halten Sie die Verkehrswege für alle Personen rutschsicher (z.B.
Fußbodenhezung, Kies).

Arbeitsplatz

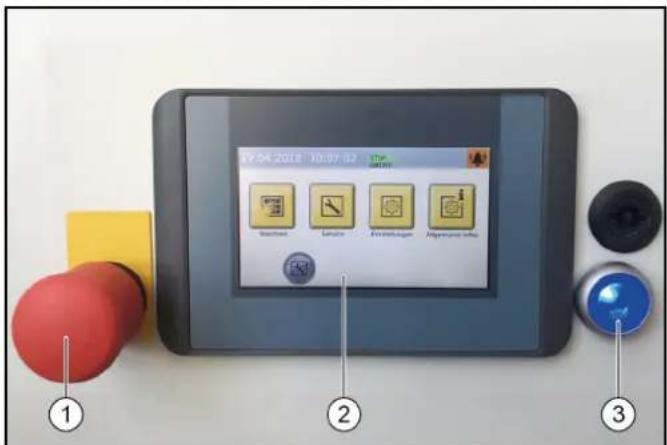

Die Anlage wird am Bedienpanel oder einem Waschkarten-/ Codeleser aus in Betrieb genommen.

Vor der Wäsche,müssen die Insassen das Fahrzeug verlassen.
- Wahlrend des Waschvorgangs ist das Betreten der Anlage verboten.

Gefahrenquellen

Allgemeine Gefahren

△GEFAHR

Verletzungsgefahr durch entweichende Druckluft, Hochdruckwasser am Düsenastritt sowie wegliegenden Schmutzpartikel oder Ähnlichem im Bereich der rotierenden Bürsten!

Sich lösende Schmutzpartikel oder Gegenstände können Personen oder Tiere verletzen.

Druckluft oder Hochdruckwasser kann selbst bei ausgeschalteter Anlage noch druckbehaftet vorliegen.

Halten Sie den Hallenboden frei von lose herumliegenden Gegenständen.

Bedieren Sie die Druckluftanlage bzw. das Hochdrucksystem vorsichtig.

Tragen Sie bei Wartungsarbeiten eine Schutzbrille.

Explosionsgefahr

△GEFAHR

Explosionsgefahr

Betreiben Sie die Anlage nicht in der Höhe von explosionsgeführdeten Räumen. Davon ausgenommen sind ausdrücklich dafür vorgesehene und gekennzeichne Anlagen

Verwenden Sie als Reinigungsmittel keine explosiven oder giftigen Stoffe wie z.B.:

Benzin
Heizöl oder Dieselkraftstoff
Lösungsmittel
- Lösungsmittelhaltige Flüssigkeiten
Sauren
Aceton

Hinweis

Fragen Sie beim Hersteller nach, wenn Sie unsicher sind.

Gehörschäden

Die von der Anlage ausgehenden Gerausche sind gefahrlos für den Waschkunden aufgrund der kurzzeitigen Belastung.

Hinweis

An der Einfahrseite beträgt der Schallpegel bei Trocknerbetrieb 91 dB(A).

△WARNUNG

Gehörschäden für Bedienpersonal bei Trocknerbetrieb

Tragen Sie bei Trocknerbetrieb Gehorschutz.

Gehörschäden durch hohe Lautstärke im Maschinenraum

Tragen Sie beim Aufenthalt im Maschinenraum einen geeigneten Gehorschutz.

Elektrische Gefahren

△GEFAHR

Gefahr durch elektrischen Schlag

Fassen Sie elektrische Bauteile und Leitungen nie mit nassen Händen an.

Sorgen Sie damit, dass elektrische Anschlussleitungen oder Veränderungskabel nicht durch Überfahren, Quetschen, Zerren oder Ähnliches beschädigt werden können.

Schützen Sie Kabel vor Hitze, Öl und scharfen Kanten.

Richten Sie nie einen Wasserstrahl auf elektrische Geräte oder Anlagen.

Schützen Sie alle stromfuhrenden Teile im Arbeitsbereich vor Wasserstrahlen.

Schlieben Sie die Anlage nur an ordnungsgemäß geerdete Stromquellen an.

Lassen Sie alle Arbeiten an elektrischen Teilen der Anlage nur von einer Elektrofachkraft ausführten.

Gesundheitsgehrdende Stoffe

△GEFAHR

Gefahr durch gesundheitsgefährdende Stoffe

Beachten Sie unbedingt die beigegebenen und aufgedruckten Hinweise für die Reinigungsmittel.

Trinken Sie nie das von der Anlage abgegebene Wasser! Durch die beigemischten Reinigungsmittel besitzt es keine Trinkwasserqualität.

Beachten Sie die Vorschriften zur Keimhemming des Herstellers der Aufbereitungsanlage, wenn Sie zum Betrieb der Anlage Brauchwasser verwenden.

Sorgen Sie davon, dass Stoffe wie sie nicht bei einer allgemein üblichen Außenreinigung von Fahrzeugen anfallen (wie z.B.

Schwermetalle, Pesticide, radioaktivive Stoffe, Fakalien oder Seuchenstoffe) nicht in die Waschanlage gelangen.

Gefahr durch Stromausfall

Ein unkontrolliertes Wiederanlaufen der Anlage nach Stromausfall ist durch konstruktive Maßnahmen ausgeschlossen.

Umweltgeführung durch Abwasser

Beachten Sie die örtlichen Bestimmungen zur Abwasserentsorgung.

Instandhaltung und Überwachung

Um einen sicheren Betrieb der Anlage zu gewährleisten und Gefahren bei Wartung, Überwachung und Prüfung zu verhindern, müssen die entsprechenden Anweisungen eingehalten werden.

Wartung und Instandhaltung

Wartungs- und Instandhaltungsarbeiten müssen durch eine sachkundige Person zu regelmäßigen Zeitpunkten nach den Angaben des Herstellers durchgeführt werden. Beachten Sie bereits bestehende Bestimmungen und Sicherheitsanforderungen. Lassen Sie Arbeiten an der Elektroanlage nur von einer Elektrofachkraft durchführren.

△WARNUNG

Verletzungsgefahr durch Maschinenbewegungen

Schalten Sie vor Wartungs- und Instandhaltungsarbeiten die Anlage aus.

Sichern Sie den Hauptschalter gegen Wiedereinschalten z.B. durch ein Vorhängeschloss.

△WARNUNG

Verletzungsgefahr durch nach dem Abschalten der Anlage unter Druck stehende Druckluftbehälter und -leitungen

Bauen Sie vor allen Arbeitsen an der Anlage den Druck ab.
Prufen Sie die Drucklosigkeit am Manometer der Wartungseinheit.

△WARNUNG

Verletzungsgefahr durch nach dem Abschalten der Anlage unter Druck stehendes Hochdrucksystem

Schalten Sie vor allen Arbeiten an der Anlage das Hochdrucksystem drucklos.

Überwachung

These Waschanlage muss vor der ersten Inbetriebnahme und dann nach mindestens halbjährlich von einer sachkundigen Person auf ihren sicheren Zustand geprüft werden.

These Prüfung umfasst vor allem:

• Sichtprüfung bezüglich äußertlich erkennbarem Verschleib bzw. Beschädigung
• Funktionsprüfung
  Vollständigkeit und Wirksamkeit von Sicherheitseinrichtungen bei Selfbstedienungsanlagen tätiglich vor Betriebsbeginn, bei überwachten Anlagen nach Bedarf, jedoch mindestensomal monatlich.

Originalteile verwenden

Verwenden Sie ausschließlich Originalteile des Herstellers oder von ihm empfehlene Teile, da sonst Gewährleistungsansprüche erlösen.

Beachten Sie alle Sicherheits- und Anwendungshinweise, die diesen Teilen begestellt sind.

Dies betrifft:

• Ersatz- und Verschleitsteile
  Zubehörteile
• Betriebsstoffe
  Reinigungsmittel

Sicherheitseinrichtungen

Die Hochdruckpumpen für die Versorgung der Unterbodenwaschvorrichtung und der Hochdruckwäsche verfügen über folgende Sicherheitseinrichtungen.

Sicherheitsventil

Das Sicherheitsventil öffnet bei Überschreitung des zulässigen Betriebsüberdrucks und das Wasser fließt drucklos ins Freie.

Bestimmungsgemäß Verwendung

These Waschanlage ist ausschließlich zur äußerten Reinigung von Pkws mit Serienausstattung und geschlossenen Lieferwagen bestimmt.

Zur bestimmungsgemäßen Verwendung gehoren auch:

• Beachen aller Hinweise in dieser Betriebsanleitung.
• Einhalten der Inspektions- und Wartungshinweise.

ACHTUNG

Beschädigungsgefahr der Fahrzeuge beim Verwenden von CareTouch Bürsten

Statten Sie die Anlage mit einem Anbausatz Hochdruck aus oder reinigen Sie die Fahrzeuge vor, wenn Sie CareTouch Bürsten verwenden.

Abmessungen beachten

Um Beschädigungen an Fahrzeugen und der Waschanlage zu vermeiden, * dürfen nur PKW und geschlossene Lieferwagen entsprechend den angegebenen Grenzmaßen gereinigt werden, siehe Kapitel Technische Daten.

Wasseranschluss

Zum Schutz des Trinkwassernetzes muss gemäß EN 1717 eine Netztrennung nach Kategorie 5 zwischen Anlage und Trinkwassernetz eingebaut werden.

Aufstellung

Die Anlage muss durch qualifiziertes Fachpersonal aufgestellt werden. Bei der Aufstellung mussen die örtlich geltenden Sicherheitsbestimmungen beachtet werden (z.B. Abstände zwischen Anlage und Gebäude).

Vorhersehbarer Fehlgebrauch

Jede nicht bestimmungsgemäße Verwendung ist unzulässig. Das Bedienpersonal haftet für Gefährdungen, die durch unzulässige Verwendung entstehen. Die Benutzung für andere Zwecke, als in dieser Dokumentation beschrieben, ist untersagt.

ACHTUNG

Sachschaden an Fahrzeugen und Anlage durch Nichteinhaltung der Fahrzeuggrenzmaße

Beachten Sie die angegebenen Fahrzeuggrenzmaße, siehe Kapitel Technische Daten.

Die Portalwaschanlage ist nicht geeignet für die Reinigung von:

• Sonder-Kfz, wie z.B., Fahrzeuge mit nach vorn über die Windschutzscheibe oder nach hinten über die Heckscheibe stehenden Dach- und Alkovenaufbauten
• Baumaschinen
• Fahrzeugen mit Anhängen
  Zweirad- und Dreiradfahrzeugen
• Fahrzeugen mit Doppelbereitung/Zwillingsreifen
  Pick-Ups (optional möglich)
• Cabrios mit offenem Verdeck
• Cabrios mit geschlossenem Verdeck ohne Herstellernachweis der Waschanlagentauglichkeit

Werden these Anweisungen nicht beachtet, haftet der Anlagenhersteller nicht für die daraus resultierenden

• Personenschäden,
  Sachschaden,
• Verletzungen an Tieren.

Ungeeignete Reinigungsmittel

ACHTUNG

Erhöhte Korrosionsgefahr durch Verwendung ungeeigneter Reinigungsmittel

Folgende Reinigungsmittel dürfen nicht von der Anlage verarbeitet werden:

• Reinigungsmittel, die für die Reinigung der Waschhalle bestimmt sind.

• Reinigungsmittel, die zur äußerten Reinigung der Waschanlage bestimmt sind.
  Saure Reinigungsmittel.

• Reinigungsmittel, die mit einem separaten Gerät auf das Fahrzeug aufgebracht werden (z. B. Felgenreiniger).

• Mittel zur Abwasserbehandlung.

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Anlagenbeschreibung

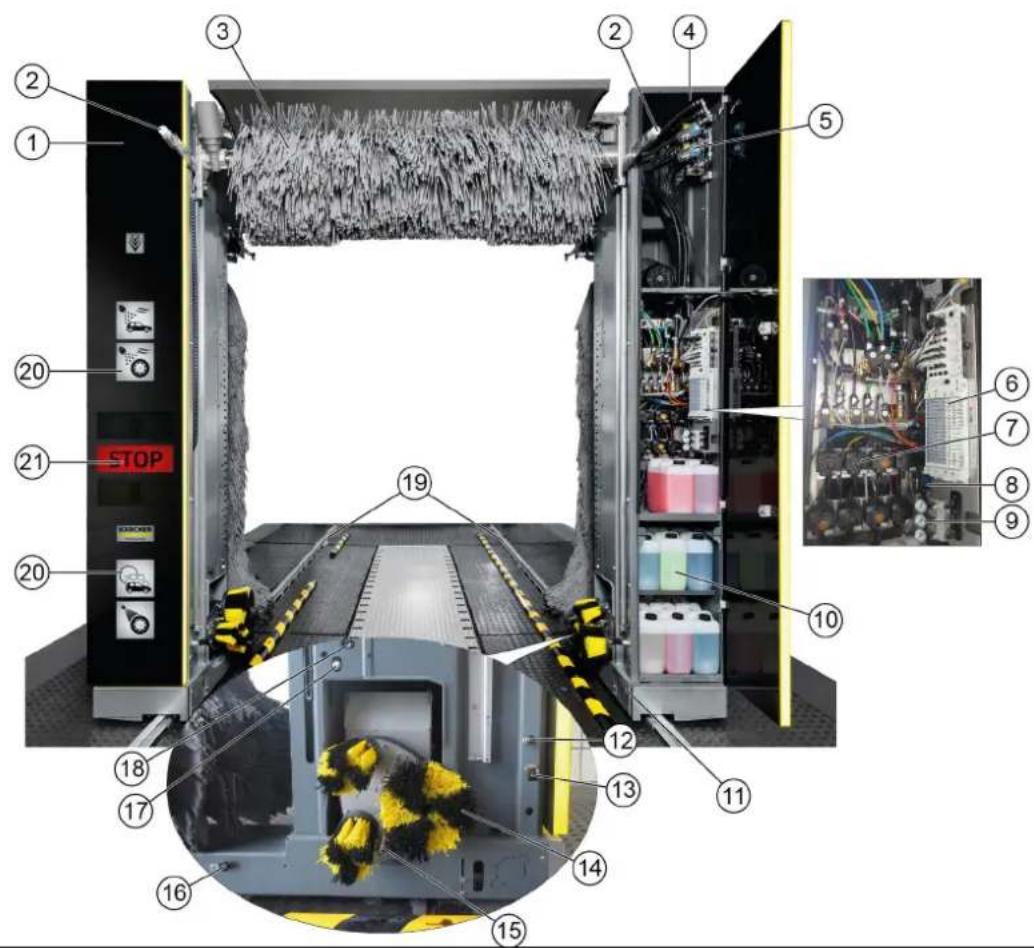

Anlagenübersicht Einfahrseite

① Säule 1
Dusen Burstenbewasserung (Kreis A1 / A2 / A3 optional anstatt C3)
③Dachbürste
(4)Säule 2
(5) Hochdruckventile
(6)Pneumatische Ventilinsel
Dosierpumpen
(Wartungseinheit

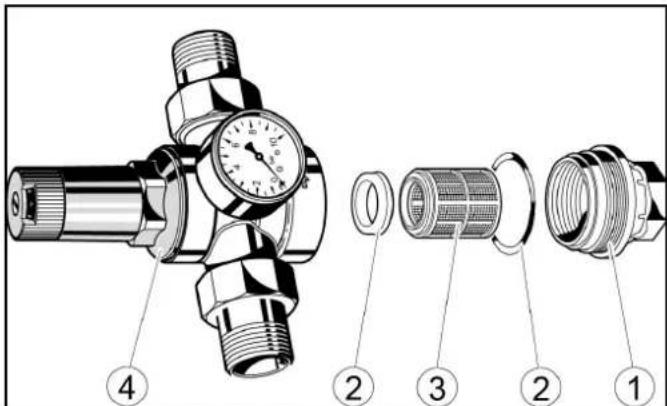

⑨Druckminderer
Reinigungs- und Pflegemittel
1Fahrwerk
12Dusen Frischwasser, chemische Trocknungshilfe, Wachs (Kreis A1)
13Dusen Felgenschaum /Felgen vorsprühen
④Radwascheinrichtung
Hochdruckduse Radwäscher / Radhausreinigung
16Dusen Schaum, Insekten, Intensiv Basic (Kreis B2)
(17)Dusen Brauchwasser, Shampoo (Kreis B1)
(18)Hochdruckdusen
19Fahrschienen
20Waschphasenanzeige
②Positionierampel

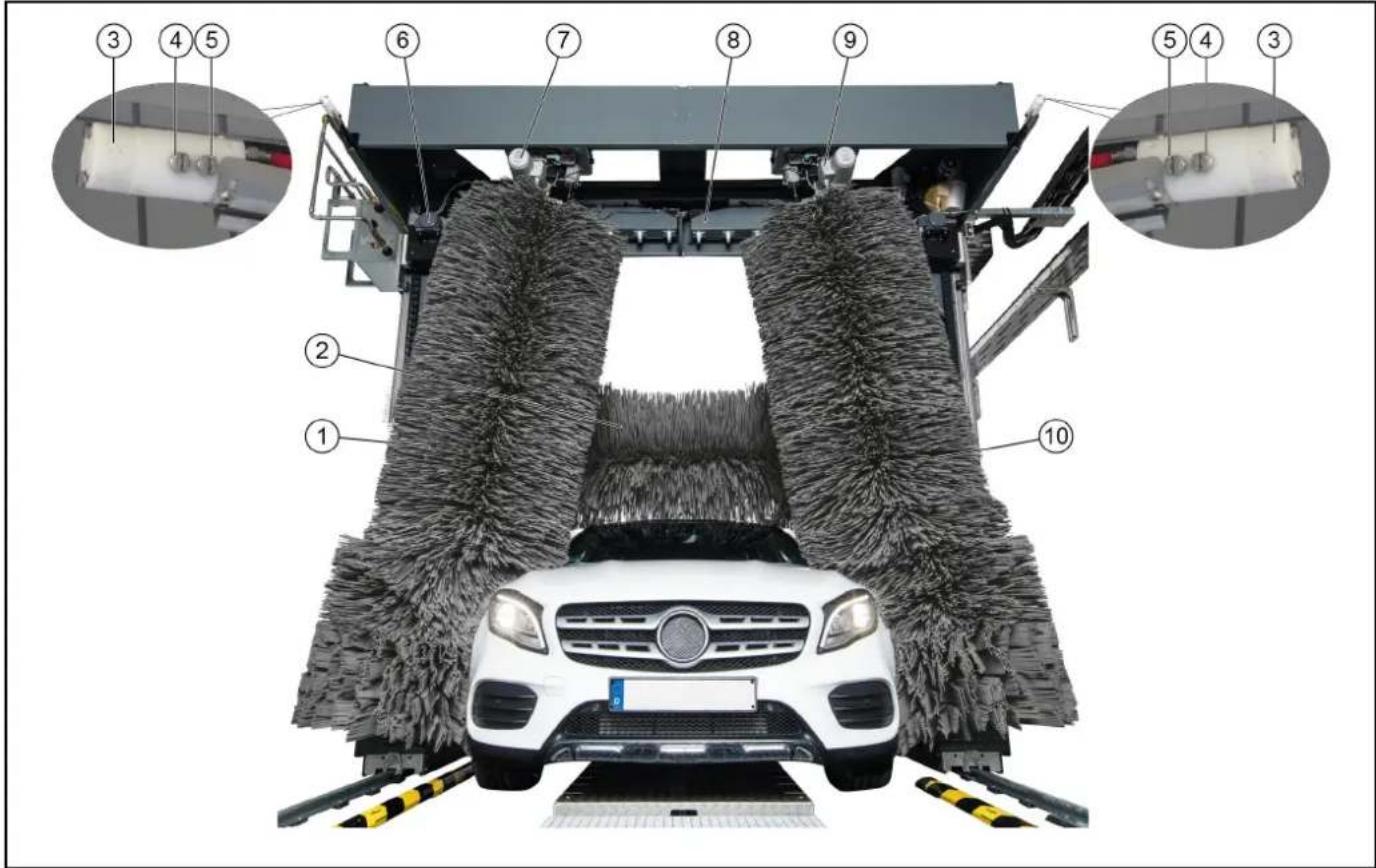

Anlagenübersicht Ausfahrseite

1Seitenbürste 2
Dachbürste
(3)Dusen Polieren (Kreis C3)
4Dusen Frischwasser, chemische Trocknungshilfe, Wachs (Kreis C2)
(5)Dusen Brauchwasser, Shampoo (Kreis C1)
⑥Dachgebäsemotor
(7) Rotationsmotor Seitenbürste 2
(8)Dachtrockner
Rotationsmotor Seitenbürste 1
(10)Seitenbürste 1

Standardausrüstung

Seitenbürsten

Die rotierenden Seitenbürsten reinigen das Fahrzeug von der Seite, im Front- und Heckbereich.

Dachbürste

Die rotierende Dachbürste befrei die Oberseite des Fahrzeugs von Schmutz.

Radwascheinrichtung (Tellerbürste)

Fur eine grundliche Felgenreinigung ist die Waschanlage mit zwei Radwascheinrichtungen ausgerüstet. Die Position der Rader wird durch eine Lichtschranke erfasst. Die rotierenden Bürsten werden durch Pneumatikzylinder gegen die Felge gedrückt. Die Bewasserung der Bürsten erfolgt durch je eine im Zentrum angeordnete Düse.

Hinweis

Eine hohenverstellbare Radwascheinrichtung ist optional erhältlich.

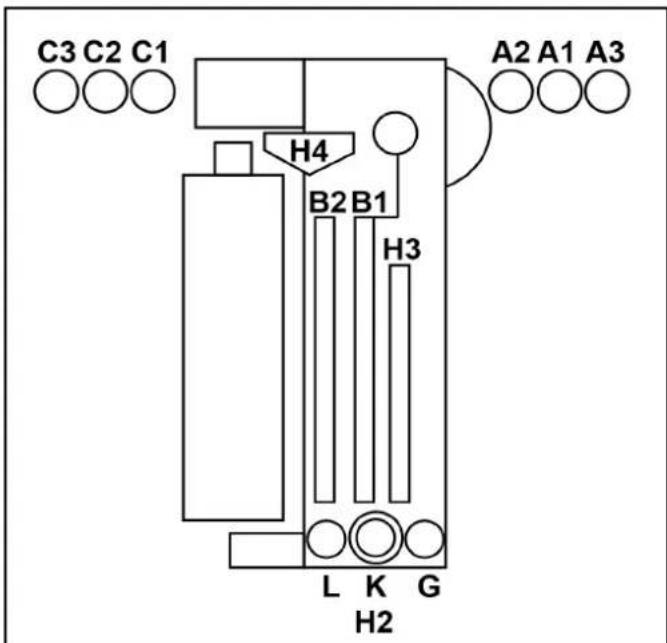

Dusen und Spruhbogen

Mit den Düsen und Sprühbögen wird Brauchwasser und Frischwasser auf das Fahrzeug aufgesprucht.
Je nach Waschprogramm wird das Wasser mit Reinigungs- und Pflegemittel gemischt.

A1 = Frischwasser, chemische Trocknungshilfe (CTH), Wachs
A2 = Brauchwasser, Shampoo
A3 = Polieren (optional, anstatt C3)
B1 = Brauchwasser, Shampoo
B2 = Schaum, Insekten, Intensiv Basic
C1 = Brauchwasser, Shampoo
C2 = Frischwasser, CTH, Wachs
C3 = Polieren
G = Felgen vorsprühen
L = Teerentferner
K = Reifenglanz
H2 = Hochdruck Radwäsch
H 3 = seitliche Hochdruckdusen
H4 = Hochdruckdusen Dach

Schaumwäsche

Das Reinigungsmittel zur Vorreinigung wird zur Veränderung der Einwirkzeit als Schaum aufgetragen.

Schmutzfänger

Die Schmutzfänger halten Partikel zurück, welche die Dusen verstopfen konnten.

Dosierpumpen

Die Dosierpumpen mischen dem Wasser Reinigungs- und Pflegemittel bei.

Trocknerseitendusen

Aus den Trocknerdusen strömt die zum Trockenblasen der Fahrzeugteiten benötigte Luft aus.

Dachtrockner

Die Trocknergebnisbalken werden der Kontur des Fahrzeugs entlanggefuhrt. Eingebaute Ventilatoren erzeugen den zum Trocknen des Fahrzeugs notwendigen Luftstrom.

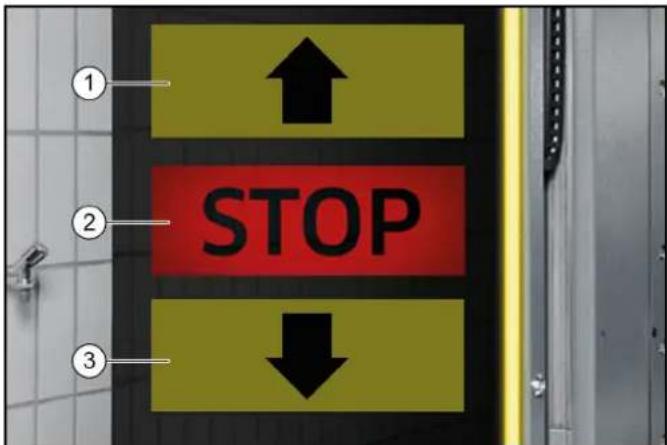

Positionierampel

Die Positionierampel hat folgende Funktionen:

Vor der Wäsche zum Positionieren des Fahrzeugs.
- Nach der Wäsche wird die Ausfahrrichtung angezeigt.
Anzeige von Störungen.

Lichtschranken

Mit den Lichtschranken wird Folgendes erfasst:

• Position und Konturen des Fahrzeugs.
  Die Position der Fahrzeuggrader.

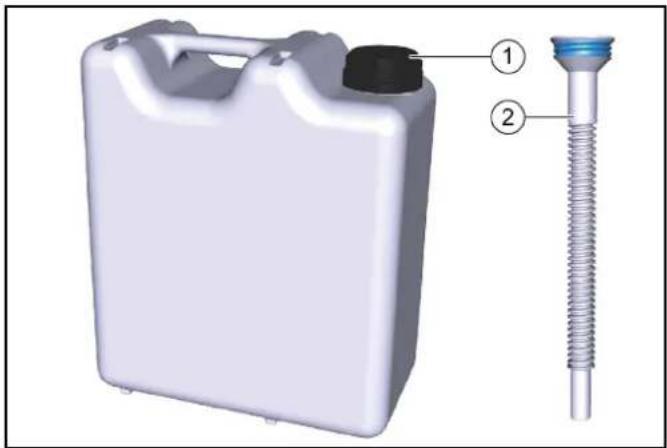

Reinigungs- und Pflegemittel

Die Reinigungs- und Pflegemittelkanister und Dosierpumpen befinden sich in der Säule 2.

In der Säule 2 können maximal 8 Kanister untergebracht werden. Werden mehr Kanister bereitsigt kann die Versorgung optional vom Technikraum erfolgen.

Die Saugschläuche, Kanister und zugehörigen Dosierpumpen sind mit gleichen Farben gekennzeichnet Kennzeichnung der Dosierpumpen.

Name	Bezeichnung Verbrauch Bestell-Nr.
RM 896	Vehicle Pro Klear! RIM* 15-25ml 6.296-077.0
RM 890	Vehicle Pro Klear! Prewash* 10-14ml 6.296-003.0
RM 891	Vehicle Pro Klear! Brush* 7-10ml 6.295-995.0
RM 892	Vehicle Pro Klear! Foam* 8-10ml 6.295-998.0
RM 893	Vehicle Pro Klear! Dry* 8-12ml 6.296-001.0
RM 894	Vehicle Pro Klear! Glow* 10-15ml 6.295-993.0
RM 837	Vehicle Pro Klear! Plus** 15ml 6.295-779.0

• Gebindegröße 10 Liter

**Gebindegroße 20 Liter

Typenschild

Auf dem Typenschild finds Sie die wichtigsten Anlagendaten.

Steuerschrank

Der Steuerschrank der Anlage befindet ich am Einspeiseverteiler.

Einspeiseverteiler

Auf dem Einsatzeverteiler ist der Hauptschalter der Anlage angebracht.

Der Einspeiseverteiler befindet sich außerhalb der Waschanlage im Technikraum oder einer anderen geeigneten Stelle in der Nähhe der Waschanlage.

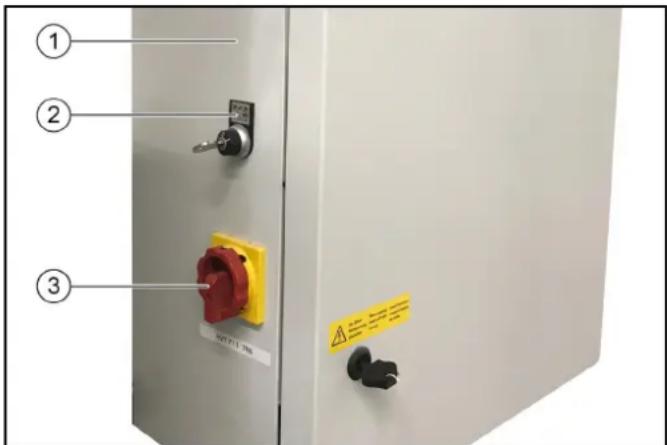

Einspeiseverteiler

(2) Schlüsselschalter, siehe ABS Zahlsysteme

-0 = Anlage aus
-1 = Bedienung über Waschkartenleser
-2 = Bedienung über Waschkartenleser und Bedienpanel (Display)

③ Hauptschalter, siehe Hauptschalter

Not-Aus

Bei Gefahr für Personen, Sachen und Tiere muss durch Drücken des "NOT-AUS"-Tasters die Anlage sofort ausgeschaltet werden. "NOT-AUS"-Taster befinden sich:

am Waschkarten-/ Codeleser.
am Bedienpanel.
- optional am Eingang zur Waschhalle, wenn sich nicht Bedienpanel oder Waschkarten-/ Codeleser dontbefinden.

Bedienstelle

Die Waschanlage wird ausgeliefert mit:

• einem Bedienpanel mit Display
• einem Waschkarten-/ Codeleser (Option)

Kippsicherung

Eine mechanische Sicherung hält die Anlage auch bei Fehlverhalten durch den Waschkunden auf den Fahrschienen.

Optionen

Waschkartenleser / Codeleser

Für den Betrieb der Waschanlage mit Selfbstedienung wird ein Waschkartenleser oder ein Codeleser verwendet.

Hinweis

Die zum Betrieb bestehtgen Waschkarten / Codes sind auf die{jeweilige Anlage programmiert.

Brauchwasseranschluss

Der Brauchwasseranschluss ermitteligt die Verwendung von Regenwasser oder Recyclingwasser als teilweisen Ersatz von Frischwasser.

Planeten-Radwascheinrichtung

Anstelle einer Tellerbürste ist die Planeten-Radwascheinrichtung mit 3 Bürsten ausgestattet.

Hohenverstellbare Radwascheinrichtung

Die Radwascheinrichtungen können zusätzlich mit einer Höhenverstellung ausgestellt werden.

Radkastenreinigung

Wasserstrahlen aus 2 zusätzlichen Dusen je Radwascheinrichtung reinigen die Radkästen und Schweller des Fahrzeugs.

Unterbodenwaschvorrichtung

Mit der Unterbodenwaschvorrichtung kann die Fahrzeugunter-seite gewaschen werden. Dazu wird Wasser mit Hochdruck über zwei schwenkBare Düsenrohre auf die gesamte Unterseite gespritzt.

Vorsprühen (Insekten lösen)

Mit den Vorsprühdusen wird Schaum auf die vordere Hälfte des Fahrzeugs aufgetragen. Der Schaum wird aus Wasser, Vorspruhmittel und Druckluft erzeugt.

Intensivbasic

Aus stationären Dusen wird Vorreinigungsmie auf das Fahrzeug aufgetragen.

Der Schaum wird aus Wasser, Vorsprühmittel und Druckluft er-zeugt.

Felgenschaum

Mit 2 stationären Schaumdusen wird ein mit Druckluft geschäumtes Wasser-Reinigungsmittelgemisch auf die Felgen gesprüht.

Hochdruckwäsche

Mit der Hochdruckwäsche wird die Fahrzeugoberfläche von Grobschmutz befrei. Durch Minimierung der Gefahr von Kratzspuren durch Sandkörnern oder ähnlichemträgt die HD-Reinigung einen wesentlichen Beitrag zur Lack schonenden Reinigung bei.

Es stehen verschiedene Ausführungen zur Auswahl:

Arbeitsdruck 16 bar (1,6 MPa)
Arbeitsdruck 60 bar (6 MPa)
Arbeitsdruck 70 bar (7 MPa), Hochdruckpumpe onboard (im Portal)

Schaumwachs

Aus den Dusen für Trocknungshilfe wird vor dem Trockungsvorgang Schaumwachs auf das Fahrzeug aufgetragen.

Kaltwachs

Aus den Kaltwachsdüssen wird Wasser vermingt mit Wachs auf das Fahrzeug gesprucht. Es konnen 2 verschiedene Kaltwachse (Wachs 1 und Wachs 2) ausgewählten werden.

Heizung fur Reinigungsmittel

Die Hezung für Reinigungsmittel befindet sich in der Reinigungsmittelevorsorgung in Saule 2.

Frostschutzeinrichtung

Die Waschanlage kann mit einer Frostschutzeinrichtung ausgestattet werden:

Bei Frostgefahr wird das Wasser automatisch aus dem Leitungssystem ausgeblasen.

Der Ausblasvorgang wird durch einen Thermostaten gesteuet.

Reverse-Osmose-Anlage

Über die Düsen für Trocknungshilfe wird entmineralisiertes Wasser (aus einer bauseitigen oder optionalen Reverse-Osmose-Anlage) oder Frischwasser mit zudosierter Trocknungshilfe auf das Fahrzeug aufgetragen.

Schaumpolieren

Mit 2 stationären Schaumdusen wird ein mit Druckluft geschäumtes Gemisch aus Wasser und Reinigungsmittel auf das Fahrzeug gesprüht. Anschließlich erfolgt ein Poliervorgang mit den Waschbürsten.

Sicherheitsschalter

Sicherheitsschalter werden besoinig, wenn die erforderlichen Sicherheitsabstände zwischen der Waschanlage und fest installierten Einbauten (z. B. Wände, Säulen, Waschbecken) nicht eingehalten werden können. Sicherheitsschalter verhindern das Einquetschen von Personen zwischen Anlage und Wand.

Berührt ein Sicherheitsschalter ein Hindernis, wird die Waschanlage sofort gestoppt.

Hinweis

Prufen Sie die Ursache, wenn die Anlage durch einen Sicherheitschalter gestoptt wurde und setzen Sie ihn durch autorisiertes Fachpersonal zurücksetzen.

Spritzschutz

Durch den Spritzschutz werden an den Waschplatz angrenzende Flächen vorwegspritzendem Schmutz und Spritzwasser aus den rotierenden Seitenbürsten geschützt.

Der Spritzschutz ist an den Außenflächen der Fahrwerke und der Säulen befestigt.

Radabweiser

Die Radabweiser haben die Aufgabe eine mittige Ausrichtung des Fahrzeugs zu gewährleisten. Sie verhindern das Abstellen des Fahrzeuges zuweit außerhalb der Mitte.

Remote-Reset

Die Funktion Reset erfolgt, mit einem Befehl über eine Schnittstelle das Waschportal von der Ferne in Grundstellung zu fahren. Die Funktion kann über einen separates Parameter in der Anlagensteuerung freilegegeben werden.

• Generellarfdiese Funktionnur inLändernbzw.an Standortenfreiigegebenwerden,andeniese Funktionzulassigist.
• Es muss vor Ort eine Videoüberwachung installiert werden, die den gesamten Bereich der Waschhalle bzw. des kompletten Fahrweges der Anlage abdeckt, des weiteren müssen Regularien, sofern es in dem Land / Gemeinde, in dem die Anlage installiert wird, angewendet werden.
  Diejenige Person, die den Reset von der Ferne ausfuhrt, muss zunachst über die Videüberwachung sicherstellen, dass sich keinerlei Personen im Fahrweg der Anlage befinden. Wird der Befehl dann von einer Person angefordert, muss diese durch Bestätten eines Sicherheitshinweises (z.B. PopUp Fenster) nachweisen, dass die Anlage und deren Fahrweg komplett frei ist.
• Derjenige der die Anlage z.B. via Internet in sein System einbindet, ist für die dadurch notwendige Sicherheit bzw. Cybersecurity verantwortlich und es muss eine Risikobeurteilung an der Anlage durchgefuhrt werden.

Torsteuerung

Die bauseitige Torsteuerung wird von der PKW-Portalsteuerung mit für den Waschablauf richtig Signalen angesteuert.

Es wird entsprechenden zwischen Sommer-Torsteuerung und Winter-Torsteuerung.

Sommer-Torsteuerung

• Vor Waschbeginn sind die Tore offen.
  Das Fahrzeug kann einfahren.
• Mit Beginn der Wäsche werden die Tore geschlossen.
• Nach Ende der Wäsche werden die Tore geöffnet und bleiben offen.

Winter-Torsteuerung

• Vor Waschbeginn ist das Einfahrtor geschlossen und muss zum Einfahren des Fahrzeugs geöffnet werden. Dies geschlossen zum Beispiel durch Einschieben einer Waschkarte in den Waschkartenleser.
• Mit Beginn der Wäsche (z.B. Taste „Start“ am Waschkartenle-ser drücken) wird das Einfahrtor geschlossen.
• Nach Ende der Wäsche wird das Ausfahrtor geöffnet und nach Ausfahren des Fahrzeugs wieder geschlossen.

Bedienelemente

Not-Aus

Bei Gefahr für Personen, Sachen und Tiere muss durch Drücken des "NOT-AUS"-Tasters die Anlage sofort ausgeschaltet werden. "NOT-AUS"-Taster befinden sich:

am Waschkarten-/ Codeleser.
am Bedienpanel.
- optional am Eingang zur Waschhalle, wenn sich nicht Bedienpanel oder Waschkarten-/ Codeleser dont befinden.

Hauptschalter

Der Hauptschalter befindet sich am Einspeiseverteiler.

Zum Einsatz der Anlage den Hauptschalter auf "1" stellen.

ABS Zahlsysteme

Am Schlüsselschalter am Einsatzeverteiler, siehe Einsatzeverteiler, kann ausgewählten werden, von welchen Bedienstellen aus Waschprogramme gestartet werden können.

• Stellung 0: Kein Programmstart möglich
• Stellung 1: Programmstart am Waschkarten-/ Codeleser möglich
• Stellung 2: Programmstart am Waschkarten-/ Codeleser und am Bedienpanel möglich

Waschkarten-/Codeleser

Das Waschprogramm kann je nach Ausführung des Waschkarten-/ Codelesers folgendermaßen gewählt werden:

Eingabe auf einer Tastatur.
Das auf der Waschkarte angegebene Programm.
Eingabe einer Codenummer.

Hinweis

Weitere Hinweise finden Sie in der separates Betriebsanleitung zum Waschkarten-/ Codeleser.

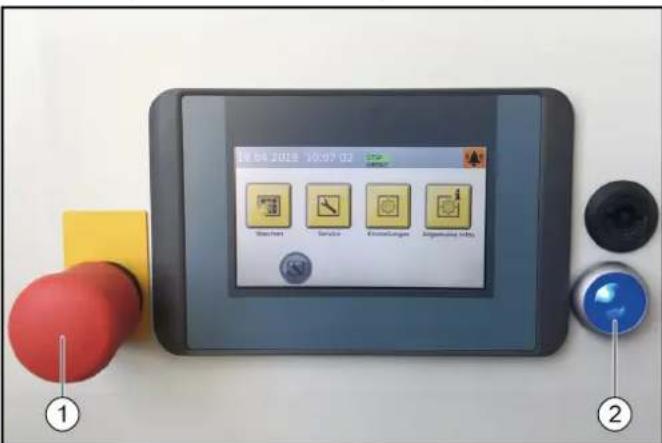

Bedienpanel

①Not-Aus-Taster
②Display
③ Taste Steuerspannung/Grundstellung

Dosierpumpen

Die Reinigungs- und Pflegemittel werden über Dosierpumpen zudosiert die sich in der Saule 2 befinden.

Die Belegung der Dosierpumpen ist beiselhaft. Als Standard sind die Dosierpumpen 1-4 immer wie abgebildet belegt.

Für die Dosierpumpen 5-8 kann aus 7 verschiedene Reinigungs- und Pflegemitteln gewählt werden.

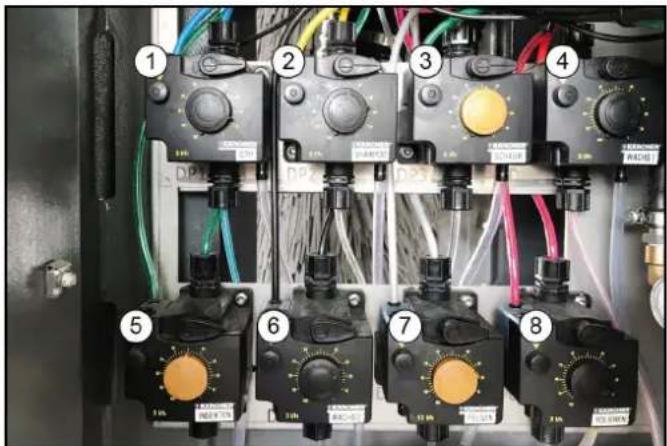

Dosierpumpe
②Dosierpumpe Shampoo
(3)Dosierpumpe Schaum
4Dosierpumpe Wachs 1
⑤ Dosierpumpe Vorreinigung (Insekten)
(6) Dosierpumpe Wachs 2
(7) Dosierpumpe Felgenreiniger (Felgenschaum)
(8)Dosierpumpe Polieren

Mit den Dosierpumpen werden dem Wasch-Wasser Reinigungsum und Pflegemittel entsprechend dem Waschprogramm und der Ausstattung der Anlage zudosiert.

Hinweis

Die Dosiermengen werden vom Monteur bei der Erstinbetriebnahme der Anlage optimal eingestellt. In der Regel sind keine Änderungen der Einstellungen notwendig.

Kennzeichnung der Dosierpumpen

Hinweis

Die Positionierung der Dosierpumpen ist Anlagenspezifisch.

Dosierpumpe Reinigungs- und Pflegemittel
DPA	Trocknungshilfe
DPB	Shampoo
DPC	Aktivschaum
DPD	Wachs 1
DPE	Polieren 1
DPF	Felgenreinigung
DPG	Wachs 2
DPH	Reifenglanz
DPI	Insektenvorreinigung
DPK	Polieren 2
DPL	Intensiv Basic

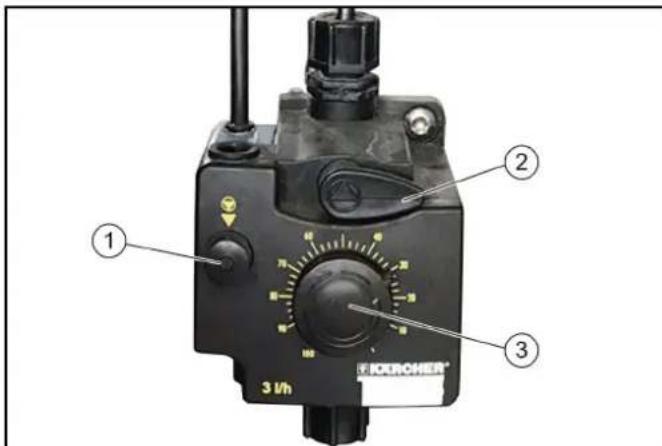

Dosiermenge einstellen

(1) Entlüftungstaste
② Entlüftungshebel
③ Einstellknopf Dosiermenge

ACHTUNG

Beschädigung der Dosierpumperde durch Trockenlauf

Stellen Sie die Dosiermenge nur bei laufender Dosierpumpe ein.

1. Den Einstellknopf Dosiermenge herausziehen.
2. Die Entlüftungstaste abwechselnd drucken und loslassen und währrenddessen den Einstellknopf auf den gewünschten Wert drehen.
3. Die Entlüftungstaste loslassen.
4. Den Einstellknopf Dosiermenge eindrücken.

Die Druckluftversorgung der Anlage muss in Betrieb sein.

Entlüftungstaste
② Entlüftungshebel
③ Einstellknopf Dosiermenge

1. Den Entlüftungshebel gegen den Uhrzeigersinn bis zum Anschlag drehen.
2. Die Dosiermenge auf 100% einstellen.
3. Die Entlüftungstaste so oft drucken, bis das Reinigungsmittel blasenfrei aus der Entlüftungsleitung an der Unterseite der Dosierpumpe austritt.
4. Die Dosiermenge auf den gewünschten Wert zurückstellen, siehe Dosiermenge einstellen.
5. Den Entlüftungshebel im Uhrzeigersinn bis zum Anschlag dren.

Displaybeschreibung

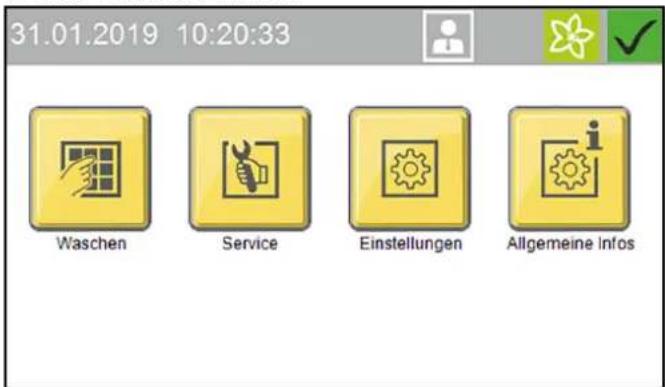

Startdisplay

31.01.2019 10:20:33

Waschen

Service

Einstellungen

Allgemeine Info

Hinweis

Die Sprache wird bei der Erstinbetriebnahme eingestellt und kann über das Menu Einstellungen / Allgemein geändert werden. Über das Display können z.B. Einstellungen an der Anlage vorgenommen werden, Anzeigen am Display selbst eingestellt werden, Informationen über die Anlage angezeigt werden.

Statusleiste

07.06.2018 10:04:08

①Datum
(2) Uhrzeit
3aktuell angemeldeter Benutzer
4Wartungstermin ist fällig
5aktuelle Saison (wenn freigeschaltet)
⑥ aktueller Anlagenstatus

Symbolsbeschreibung

Je nach dem in welchem Menu man sich befindet oder welchen Status die Anlage hat, werden auf dem Display folgende Symbole angezeigt

Anlage betriebsbereit

Anlage in Störung

Button Home

Mit dem Button Home kann aus einem Untermenü eine Ebene zurück gewechselt werden.

Zugangsberechtigung Benutzer angemeldet

Zugangsberechtigung Reinigungsmittel Lieferant angemeldet

Zugangsberechtigung Betreiber angemeldet

Zugangsberechtigung Service angemeldet

Saisonale Waschprogramme Fruhjahr eingestellt

Saisonale Waschprogramme Sommer eingestellt

Saisonale Waschprogramme Herbst eingestellt

Saisonale Waschprogramme Winter eingesellt

Waschen

Im Menu Waschen können Programme und Zusammenprogramme ausgewählnt und gestartet werden.

Das laufende Programm kann unterbrochen werden und die Fortschrittsanzeige in Prozent angezeigt werden.

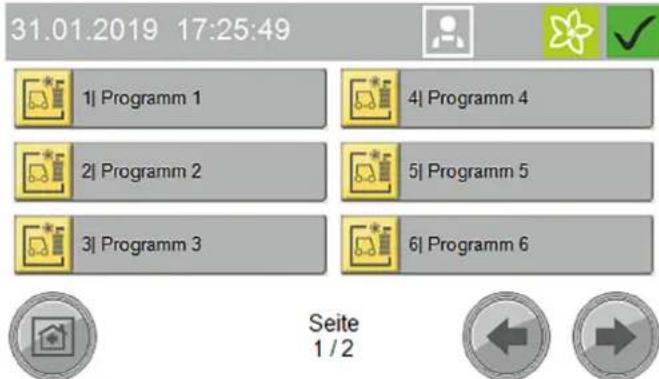

31.01.2019 17:25:49

1|Programm 1

4|Programm 4

2|Programm 2

5|Programm 5

3|Programm 3

6|Programm 6

Seite 1/2

Waschprogramm starten, siehe Programm am Display starten.

Service

Im Servicemen zu knen Handfunktionen ausgufht werden und der manuelle Frostschutz gestartet werden.

31.01.2019 12:23:54

Handbetrieb

Diagnose

Service

Das Menu Service beinhaltet folgende Untermenü:

• Handbetrieb (Handfunktionen Portal, Frostschutz manuell starten, Handfunktionen Wassersystem)
  Diagnose (nur Betreiber und Servicepersonal) Selftestfunktionen der Anlage werden aufgerufen

Einstellungen

Das Menu Einstellungen beinhaltet die Benutzerverwaltung und es konnen Einstellungen zur Anlage vorgenommen werden.

31.01.2019 12:00:13

Benutzer Verwaltung

Waschprogramm Einstellungen

Anlagen

Allgemein

Einstellungen

Das Menu Einstellungen beinhaltet folgende Untermenus:

Benutzerverwaltung
- Waschprogrammeinstellungen (Portalgeschwindigkeit für Vorreinigung, Bürsten, Pflege und Trocknung, Saisoneinstellung)
Anlagen (Reinigungsmittel, Wasserversorgung, Torbetrieb, Anzeige Kundentext-Prio)
- Allgemein (Datum, Uhrzeit und Öffnungszteiten einstellen, Sprache auswahlen, Systeminformationen anzeigen)

Allgemeine Info

Über das Menu können Auswertungen zur Anlage und die aktuelle Fülstande der Reinigungsmittel angezeigt werden.

31.01.2019 17:19:00

Washezahler

Betriebsstunden

Wartung Diagnose

Füllstände Reinigungsmittel

AllgemeineInfos

Das Menu AllgemeineInfosbeinhaltetfolgendeUntermenus:

• Wäschezähler (nur Betreiber) - Anzeigen der durchgeführten und abgebrochenen Wäschen
• Betriebsstunden
• Wartung Diagnose - Interval der{nachsten Wartung, Systeminformationen, Fehlerspeicher, Ereignisspeicher
• Füllstände Reinigungsmittel - Prozentualer Füllstand der Reinigungsmittel (Option)

Meldungen am Display

Im Anlagenbetrieb können folgende Push-Meldungen am Display angezeigt werden.

Kritischer Fehler

Kritischer Fehler

SB2 Endschalter unlogisch

Endposition Innen-Aussen gleichzeitig, Endschalter prufen, Service Informieren

F0212 31.01.2019 14:35:29

Meldung 2/2

△GEFAHR

Gefahr durch kritische Fehler

Schalten Sie die Anlage ab und informieren Sie den Service.
Kritische Fehler dürfen nur von Personen beseitigt werden die in den Servicetätigkeiten der Anlage geschult sind.

Stehen mehrere Fehler an, werden diese durchlaufend angezeigt.

Mit den Pfeiltasten kann zwischen den Anzeigen gewechselt werden.

Störung

TD Lichtschranke Mitte

Trocknerlichtschranke Mitte

Prufen, Reinigen

F0412 31.01.2019 15:54:38

Meldung 1/2

Störungen sind Fehler die während des Waschprogramms auftreten. Das Waschprogramm wird unterbrochen und kann nach Beheben der Störung fortgesetzt werden.

Stehen mehrere Störungen an, werden diese durchlaufend angezeigt.

Mit den Pfeiltasten kann zwischen den Anzeigen gewechselt werden.

Eine ausfuhrliche Beschreibung zur Störungsbeseitigung befindet sich im Kapitel Hilfe bei Störungen.

Ereignis

Ereignis

Position Rawa 2

Keine Grundstellung

Luftdruck, Mechanik prufen

Grundstellung (blaue Taste)

E5017 31.01.2019 14:24:48

Meldung 2/2

Ein Ereignis ist ein Fehler der auftritt, wenn kein Waschprogramm aktiv ist.

Stehen mehrere Ereignisse an, werden diese durchlaufend angezeigt.

Mit den Pfeiltasten kann zwischen den Anzeigen gewechselt werden.

Eine ausfuhrliche Beschreibung zur Störungsbeseitigung befindet sich im Kapitel Hilfe bei Störungen.

Anlage nicht in Grundstellung

31.01.2019 17:10:18

Anlage ist nicht in Grundstellung!

Drucken Sie den Button, um die Anlage in Grundstellung zu fahren

These Meldung entscheid, wenn sich ein Aggregat nicht in der Grundstellung befindet.

Hinweis

Betätigen Sie den Button (> 2 Sekunden) oder drücken Sie die blaue Taste (> 2 Sekunden) um die Anlage in die Grundstellung zu fahren.

31.01.2019 13:42:51

Wartung fällig,
bittiwartungstermin
vereinbaren

Die Meldung erscheint, wenn ein Wartungstermin fällig wird.

Hinweis

Vereinbaren Sie einen Wartungstermin mit dem Service.

Inbetriebnahme

1. Absperventile fur Wasser und Druckluft offen.
2. Hauptschalter am Einspeiseverteiler auf "1" stellen.
3. Blaue Taste Steuerspannung / Grundstellung am Bedienpanel drucken.

Die Anlage ist betriebsbereit. Das zu waschende Fahrzeug kann eingefahren werden.

Betrieb

△GEFAHR

Gefahr durch bewegte Anlagenteile

Schalten Sie bei Gefahr für Personen, Sachen und Tiere die Anlage durch Drücken des Not-Aus-Tasters(sofort aus.

ACHTUNG

Beschädigungsgefahr der Fahrzeuge durch nicht entferntes Reinigungsmittel

Tritt nach dem Reinigungsmittelauftrag eine Störung der Waschanlage auf, mussen Sie das Reinigungsmittel nach dem Ausschalten der Anlage durch gründliches Abspritzen mit Wasser sofort entfern, um möglich Lackschäden durch zu lange Einwirkungsdauer zu verhindern.

Hinweis

Bei Selfbstbedienungsanlagen muss immer eine sachkundige, mit der Anlage vertraute Person erreichbar sein, die zur Vermeidung etwaiger Gefahren notwendige Maßnahmen durchführten bzw. veranlassen kann.

Einschalten nach Not-Aus

Hinweis

Beseitigen Sie vor dem Wiedereinschalten die Ursache für die Betätigung des Not-Aus-Tasters.

Personen oder Tiere dürfen sich nicht im Arbeitsbereich aufhalten. Fahrzeuge müssen aus der Anlage Herausgefahren werden.

Not-Halt-Taster
② Taste Steuerspannung/Grundstellung

1. Not-Aus-Taster durch Ziehen entriegeln.
2. Blaue Taste Steuerspannung / Grundstellung am Bedienpanel drucken.

In der Grundstellung leuchtet die obere grüne Signallampe "Vorwärts" der Positionierampel auf. Die Anlage ist wieder betriebsbereit, das zu waschende Fahrzeug kann eingefahren werden.

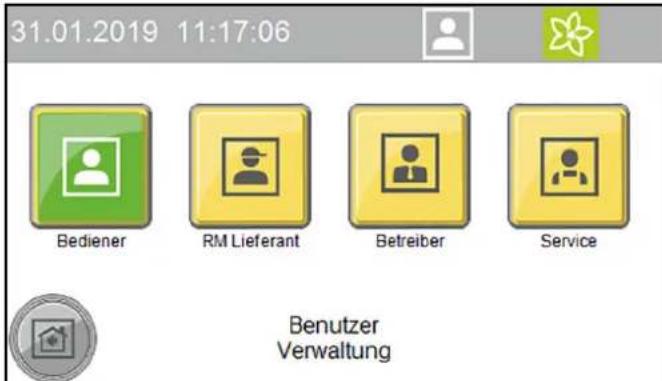

Benutzer am Display anmelden

1. Im Hauptmenü Einstellungen / Benutzerverwaltung auswahlen.

Die möglichen Benutzer werden angezeigt.

1. Benutzer auswahlen.

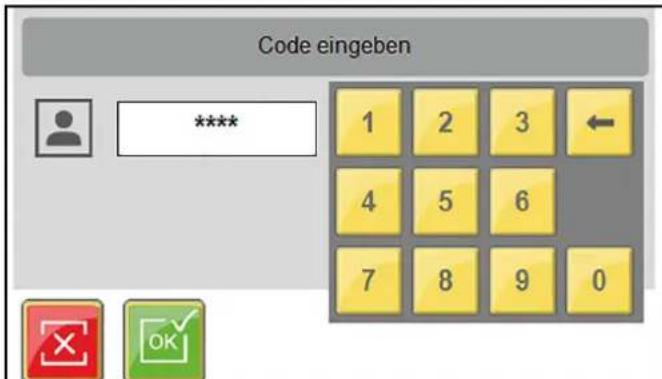

Das Fenster zum Eingeben des Codes wird geöffnet.

1. Code eingeben und bestätigen.

Das Symbol des angemeldeten Benutzers wird in der oberen Zeile angezeigt.

Hinweis

Das Benutzerlevel wird nach 30 Minuten Untätigkeit automatisch auf das Level Benutzer zugruckgesetzt.

FahrzeugVBorbereiten

ACHTUNG

Beschädigung der Anlage und des Fahrzeugs

Sorgen Sie damit, dass vor dem Starten der Anlage folgende Vorkehrungen getroffen werden, um Beschädigungen am Fahrzeug zu vermeiden.

1. Fenster, Turen und Dachlucken schlieben.
2. Die Antennen einschieben, in Richtung Heck einklappen oder abnehmer.
3. Große oder welt ausladende Spiegel einklappen.
4. Das Fahrzeug auf lose Fahrzeugteile untersuchen und diese demontieren, z.B.:

Zierleisten
- Spoiler
Stoßstangen
Tügriffe
Auspuffrohre
Windabweiser
Planenseile
Dichtungsgummis
außen angebrachte Sonnenblenden
Gepackträger

Fahrzeug einfahren

Die Positionierampel unterszt den Waschkunden bei der korreken Positionierung des Fahrzeugs.

Vorwarts fahren
② Anhalten, Position in Ordnung
③Rückwarts fahren
1. Fahrzeug gerade und mittig zwischen die Fahrschienen stellen.

Nach der Positionierung

1. Den Motor abstellen.
2. Einen Gang einlagen.
3. Bei Automatik-Getriebe Stellung "P" wahlen.
4. Die Handbremse anziehen.
5. Prüfen, ob alle Hinweise aus FahrzeugVBoreiten umgesetzt sind.
6. Das Fahrzeug verlassen (alle Personen).
7. Das Waschprogramm je nach Startart starten.

Programm starten

Am Waschkarten-/Codeleser

Hinweis

Der Betrieb mit einem Waschkarten-/ Codeleser ist in der separates Betriebsanleitung für den Waschkarten-/ Codeleser beschrieben.

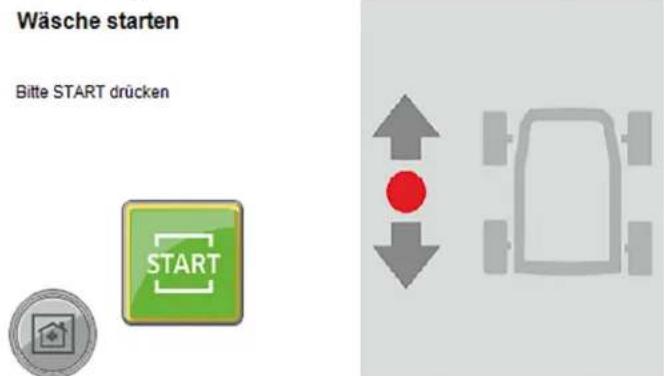

Programm am Display starten

1. Taste "Waschen" drucken.

1. Das gewünschte Waschprogramm auswahlen.

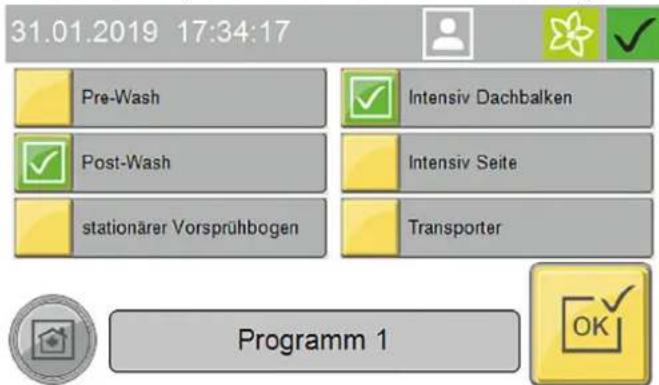

1. Gewünschte Optionen auswahlen und mit OK bestätigten.

1. Waschprogramm starten.

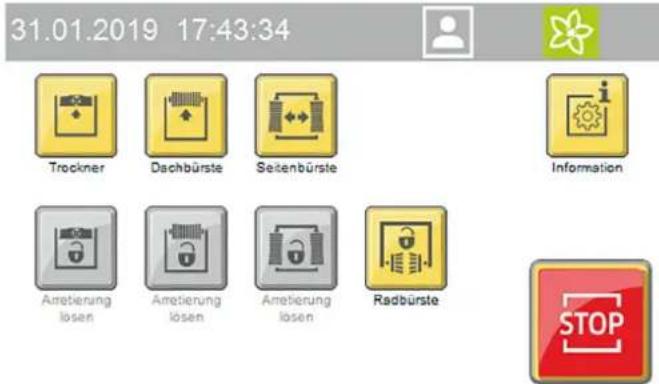

1. Im laufenden Waschprogramm können folgende Handfunktionen am Display ausgeführrt werden:

a Trockner arretieren / hochfahren

b Dachbürste arretieren / hochfahren

c Seitenbürste arretieren / nach außen fahren

d Radbürsten stoppen

Taste "Information" drucken, um die Fortschrittsanzeige des Programms anzuzeigen.

Laufendes Programm unterbrechen

1. Taste "Stop" drucken.

Das Programm wird unterbrochen.

1. Taste "Start" drücken, um das Programm wieder fortzusetzen.

Programmende

Nach Programmende wird an der Positionierampel angezeigt, ob das Fahrzeug vorwärts oder rückwärts aus der Anlage gefahren werden soll.

1. Das Fahrzeug aus der Anlage fahren.

Handbetrieb

Handfunktionen können für folgende Bausgruppen ausgeführten werden:

• Portal - verfahren
  Dachbürste - hoch- und runterfahren, ein- und ausschalten
• Seitenbürste - nachinnen und außen fahren, ein- und ausschalten
• Trockner - hoch- und runterfahren, ein- und ausschalten
• Radbürste - vor- und zurück fahren, ein- und ausschalten
• Im Hauptmenu Service/Handbetrieb/Handportal auswahlen. Das Menu der ausfuhrbaren Handfunktionen wird geöffnet.

31.01.2019 10:53:38

Portal

schbursle

Seitenbürste

Trockner

Radbürste

1. Baugruppe auswahlen.

Auswählbare Handfunktionen werden gelb angezeigt.

1. Handfunktion starten.

Bevor eine andere Baugruppe ausgewählt werden kann, muss die gewährte Baugruppe abgewählt werden.

Reinigungs- und Pflegemittel nachfüllen

△WARNUNG

Gefahr durch Chemikalien

Beachten Sie die Sicherheitsdatenblätter der Reinigungs- und Pflegemittel.

Hinweis

Am Display die Buttons "allgemeineInfos" und "Füllstände Reinigungsmittel" drucken um die Füllstände anzuzeigen, siehe AllgemeineInfos.

Die Anzeige der Füllstände ist optional.

①10 Liter Nachfüllkanister
② Auslaufrohr
1. Auslaufrohr auf den Nachfüllkanister schrauben.
2. Entsprechenden Reinigungs- oder Pflegemittelbehälter offen.
3. Behälter aufflullen und wieder verschlieben.

Außerbetriebnahme

Kurzzeitige Außerbetriebnahme

1. Ein laufendes Waschprogramm beenden.
2. Den Hauptschalter auf "1" setzen, damit die optionale Frost-schutzeinrichtung aktiviert bleiben kann.

Langerfristige Stillegung

1. Ein Laufendes Waschprogramm beenden.
2. Alle Wasserführung Leitungen entwässern, wenn für die Zeit der Stillegung Frost zu erwarten ist.
3. Den Hauptschalter auf "0" stellen.
4. Die Wasserzuleitung schlieben.
5. Die Druckluftzuleitung schlieben.
6. Die Reinigungs- und Pflegemittel entnahmen.

Außerbetriebnahme durch automatische Frostschutzeinrichtung (Option)

ACHTUNG

Beschädigung der Anlage durch nicht eingeschaltete Frostschutzeinrichtung

Achten Sie bei Frostgefahr darauf, dass der Hauptschalter eingeschaltet und kein Not-Aus-Taster betätig ist.

Wird die Mindesttemperatur untersritten, werden automatisch folgende Schritte ausgeführrt:

1. Das laufende Waschprogramm wird zu Ende geführt.
2. Nach Ende des Waschprogramms werden die Schläuche und die Düsenrohre des Portals mit Druckluft ausgeblasen.
3. Das Starten weiterer Waschprogramme wird blockiert.

Hinweis

Nach Ende der Frostgebung ist die Anlage automatisch wieder betriebsbereit

Automatischen Frostschutzablauf manuell starten

ACHTUNG

Beschädigung der Anlage durch Temperatoren unter dem Gefrierpunkt

Fuhren Sie den Frostschutz an der Anlage durch.

Hinweis

Bei Anlagen mit automatischem Frostschutz startet der Frostschutz, sobald die voreingestellte Temperatur erreicht ist.

31.01.2019 12:34:29

Hand Portal

Hand Frostschutz

Hand Wasser

Handbetrieb

1. Im Hauptmenu Service/Handbetrieb auswahlen.
2. Taste "Hand Frostschutz" drucken, um den Frostschutz zu starten.

Der Frostschutz wird gestartet und die verbleibende Zeit im Display angezeigt.

31.01.2019 13:24:55

60^

00:24:56

Hand Frostschutz

Pflege und Wartung

Wartungshinweise

Grundlage für eine betriebssichere Anlage ist die regelmäßige Wartung nach dem Wartungsplan.

△WARNUNG

Verletzungsgefahr durch Maschinenbewegungen

Schalten Sie vor Wartungs- und Instandhaltungsarbeiten die Anlage aus.

Sichern Sie den Hauptschafter gegen Wiedereinschalten z.B. durch ein Vorhängeschloss.

WARNUNG

Verletzungsgefahr durch nach dem Abschalten der Anlage unter Druck stehende Druckluftbehälter und -leitungen

Bauen Sie vor allen Arbeiten an der Anlage den Druck ab.

Prufen Sie die Drucklosigkeit am Manometer der Wartungseinheit.

△WARNUNG

Verletzungsgefahr durch nach dem Abschalten der Anlage unter Druck stehendes Hochdrucksystem

Schalten Sie vor allen Arbeiten an der Anlage das Hochdrucksystem drucklos.

△GEFAHR

Verletzungsgefahr durch entweichende Druckluft, Hochdruckwasser am Dusenaustritt sowie wegliegende Schmutzpartikel oder Ahnlichem im Bereich der rotierenden Bürsten!

Sich lösende Schmutzpartikel oder Gegenstände konnen Personen oder Tiere verletzen.

Druckluft oder Hochdruckwasser kann selbst bei ausgeschalteter Anlage noch druckbehaftet vorliegen.

Halten Sie den Hallenboden frei von lose herumliegenden Gegenständen.

Bedieren Sie die Druckluftanlage bzw. das Hochdrucksystem vorsichtig.

Tragen Sie bei Wartungsarbeiten eine Schutzbrille.

Zielgruppen zu Pflege und Wartung

Wer darf Inspektions-, Wartungs- und Instandhaltungsarbeiten durchführten?

Betreiber

Arbeiten mit dem Hinweis "Betreiber")dürfen nur von unterwiesen- den Personen durchgefuhrt werden, welche die Anlage sicher bedienen und warten konnen.

Kundendienst

Arbeiten mit dem Hinweis "Kundendienst" dürfen nur von Kärcher Kundendienst-Monteuren beziehungsweise von Kärcher beauftragten Monteuren durchgeführt werden.

Wartungsvertrag

Um einen zuverlässigen Betrieb der Anlage zu gewährleisten, empfehlen wir Ihnen einen Wartungsvertrag abzuschlieben. Wenden Sie sichitte an ihren zuständigen KÄRCHER-Kundendienst.

Vorbereitungen

Ohre eigene Sicherheit und die Sicherheit anderer verlangt, dass die Anlage bei Wartungs- und Instandhaltungsarbeiten abgeschallt ist. Da nicht alle zu wartenden Anlagenteile frei zugang

lich sind, müssen bestimmte Anlageinteile während der Wartungs- und Instandhaltungsarbeiten bewegt werden. Dafür ist die Betriebsart "Handbetrieb" vorgesehen. Der Handbetrieb wird am Display ausgeführrt.

△GEFAHR

Verletzungsgefahr

Halten Sie die Reihenfolge der folgenden Arbeitsschritte unbedingt ein.

ACHTUNG

Beschädigungsgefahr durch Handbetrieb

Verwenden Sie den Handbetrieb nicht um Fahrzeuge zu wasschen.

1. Fahrzeug aus der Anlage herausfahren.
2. Stellen Sie sicher, dass sich keine Personen oder Tiere in der Anlage befinden.
3. Anlage einschalten.
4. Handbetrieb am Display auswahlen.
5. Anlagenteile bewegen.
6. Anlage abschalten und gegen Wiedereinschalten sichern.
7. Wartungs- und Instandhaltungsarbeiten ausführten.

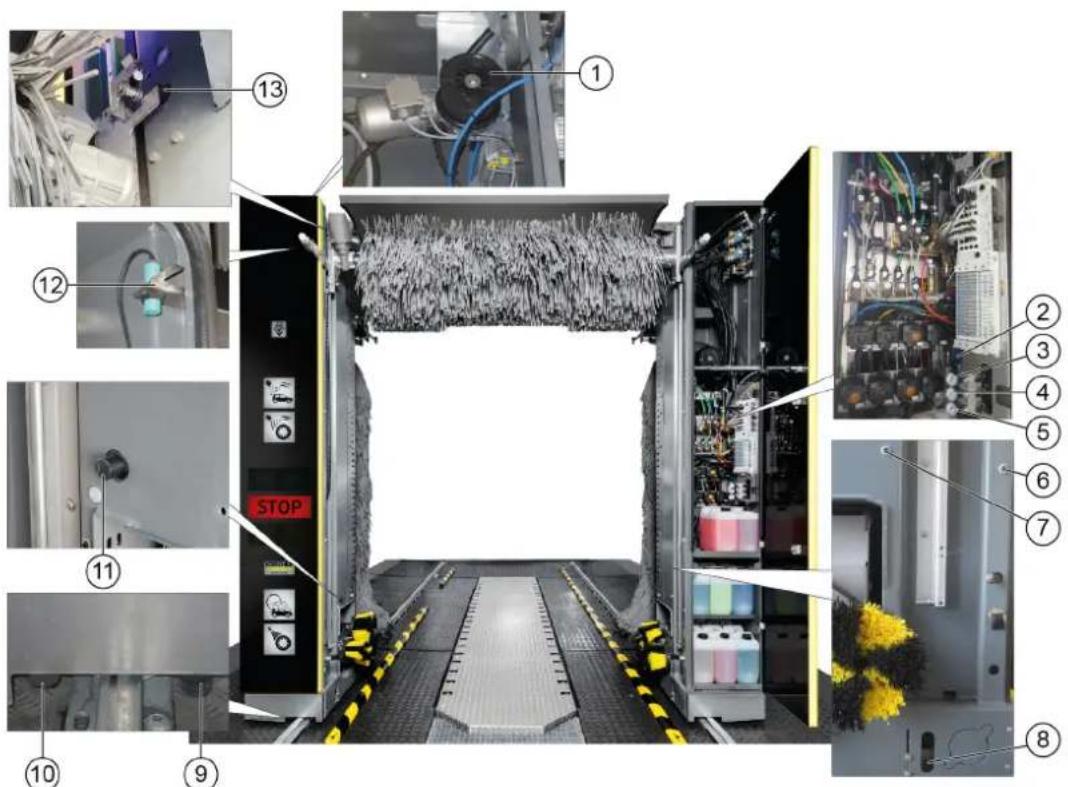

Wartungsübersicht Portal vorne

(1)Antriebsriemen und Riemenscheibe Dachbürste
②Wartungseinheit
③Druckminderer Seitenbürsten neigen
(4)Druckminderer Seitenbürsten fixieren
(5) Druckminderer Radwäsche
(6)Lichtschanke Fahrzeugposition 1
?Lichtschranke Fahrzeugposition 2
⑧ Lichtschranke Raderkennung
Endschalter Portal fahren Anfang
Endschalter Portal fahren Ende
1)Endschafter Dachbürste unten
(12)Endschalter Turschalter Saule 1

13Endschalter Dachbürste offen

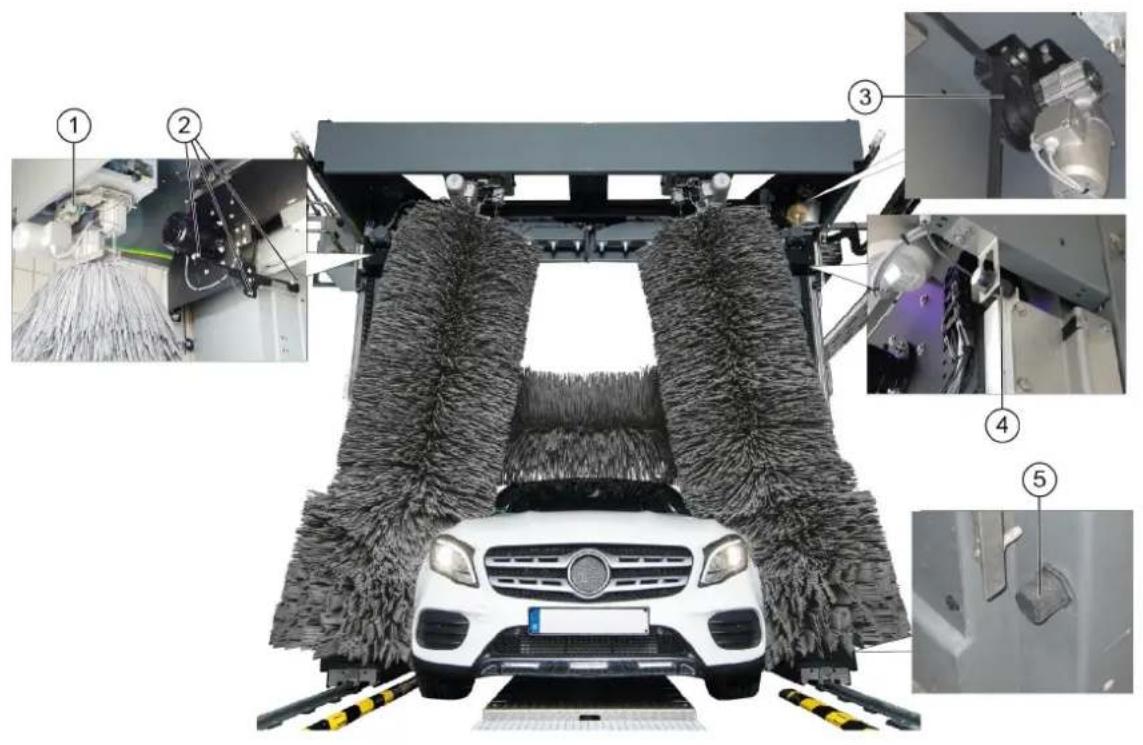

Wartungsübersicht Portal hinten

① Überlastschalter Auslenkung Seitenbürste
(2)Lichtschranken Dachtrockner
(3)Antriebsriemen und Riemenscheibe Dachtrockner

4Endschalter Dachtrockner offen
⑤ Endschalter Dachtrockner unten

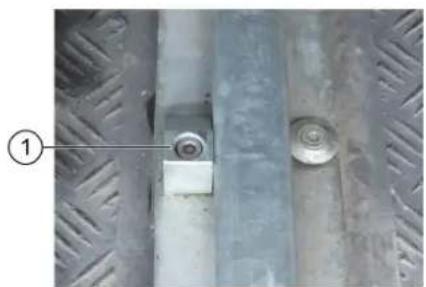

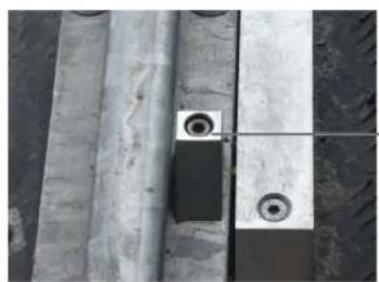

Wartungsübersicht Halle

②

4 3

Mechanischer Endanschlag Endstellung Portal Ausfahr
(2)Mechanischer Endanschlag Endstellung Portal Einfahr
③ Schmutzfänger Frischwasser
4 Schmutzfänger Brauchwasser
⑤ Lichtschranken Halle Ein- und Ausfahrtd

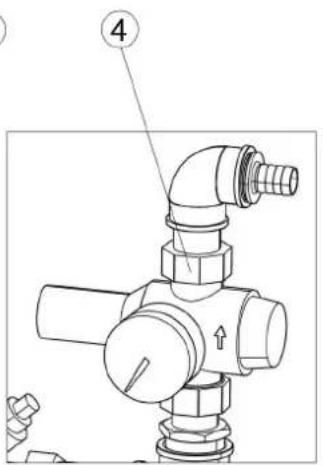

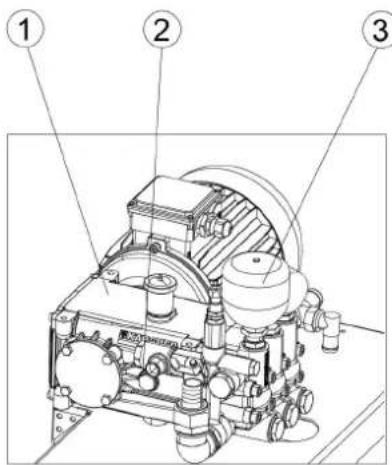

Wartungsübersicht Maschinenraum

Hochdruckpumper
(2)Olstandanzeige
③Druckspeicher

④Druckminderer

⑤ Frischwassertank

Wartungsplan tätiglich

Baugruppe Tätigkeit Durchführung	Zielgruppe
Not-Aus-Taster Sicherheitsschalter	Prüfen Waschprogramm starten, Not-Aus-Taster oder Sicherheitsschalter betätigten, Anlage muss stoppen, anschließlich die Anlage wieder einschalten, siehe Kapitel Einschalten nach Not-Aus.	Betreiber
Scholder mit Bedienhinweisen und bestimmungsgemäßer Verwendung	Hinweise für SB-Kunden prüfen (nur bei SB-Anlagen)	Schilder auf Vollständigkeit und Lesbarkeit prüfen. Beschädigte Scholder ersetzen.	Betreiber
Reinigungs- und Pflegemittelbehalter	Füllstand prüfen Auffullen, wenn nötig oder ersetzen. Betreiber
Hochdruckschläuche von der Hochdruckpumpe zur Waschanlage	Prüfen Schländiche auf Beschädigung untersuchen. Defekte Schländiche einzeln auswechseln. Unfallgefahr.	Betreiber
Spritzdūsen/Siebe Auf Verstopfung	prüfen Sichtprüfung (Sprühbild beurteilen), wenn nötig reini-gen.	Betreiber
	Verstopfung beseitigen Achtung, Düsen nicht vertauschen. Düsen einzeln abschrauben, um ein Vertauschen zu vermeiden. Mit Druckluft reinigen oder in eine Reinigungsmittel-lösung einlagen und anschließlich mit einer Bürste oder einer Nadel reinigen. Düsen wieder einschrauben.	Betreiber
Lichtschranken Auf Verschmutzung	prüfen, gegebenenfalls reinigen	Bei leichten Verschmutzungen die Lichtschranken mit einem feuchten Tuch ohne Reinigungsmittel un-ter leichtem Druck abwischen. Bei stärkeren Ver-schmutzungen das Tuch mit einen schonenden Reinigungsmittel besprühen.	Betreiber
Endschafter Sichtprüfung Auf mecha	anische Beschädigung und festen Sitz prü-fen.	Betreiber
Seitenbürsten, Dachbürste, Rad-bürsten	Auf Fremdkörper prüfen Sichtprüfung, vorhandene Fremdkörper entfernen, verschmutzte Bürsten mit Hochdruckreiniger reini-gen.	Betreiber
Spül- und Sprühkreise	Wasserversorgung prüfen	Im Waschbetrieb prüfen, ob genügend Wasser für die Fahrzeugwäsche vorhanden ist. Zu weniger oder kein Wasser kann zu Schäden am zu waschenden Fahrzeug führen.	Betreiber
Positionierampel	Funktionsprüfung	Lichtschranken "Position 1" und "Position 2" unter-brechen, Position der Lichtschranken siehe Kapitel Wartungsübersicht vorne. Die Positionierampel muss entsprechend Signale anzeigen.	Betreiber

Wartungsplan wochentlich oder nach 500 Fahrzeugwäschen

Baugruppe Tätigkeit Behebung Zielgruppe
Dachbürstenwalzen	Sichtprüfung Rundlauf der Bürstenwelle prüfen.	Bürsten auf festen Sitz prüfen.	Betreiber
Seitenbürstenwalzen		Bürsten auf Verschleiß prüfen.
	Minimale Borstenlänge = Neuzustand minus 50 mm Bürsten ggf. tauschen.	Minimale Borstenlänge = Neuzustand minus 50 mm Bürsten ggf. tauschen.
Schläuche und Rohrleitung der Zu-leitung	Sichtprüfung Dichtheit prüfen.	Betreiber	Kundendienst
Hochdruckpumper(n)	Dichtheit prüfen	Pumpe und Leitungssystem auf Undichtigkeit prüfen.	Betreiber
		Bei Ölverlust oder bei Undichtigkeit von mehr als 10 Tropfen Wasser pro Minute den Kundendienst be-nachrichtigen.
	Ölstand prüfen Sollstand in der	Mitte der Ölstandanzeige. Bei Bedarf Öl nachfüllen (Bestell-Nr. 6.288-020.0) und unver-züglich den Kundendienst informieren.	Betreiber
	Druckspeicher prüfen Bei erhöher Vibration der Hochdruckpumper ist der	Druckspeicher defekt. Kundendienst benachrichti-gen.	Betreiber Kundendienst
Frischwassertank	Schwimmerventil prüfen	Funktion des Schwimmerventils prüfen (siehe "War-tungsarbeiten").	Betreiber
Bedienstelle mit Display	Reinigen/Pflegein	Oberfläche mit eine feuchten Tuch abwischen, bei stärkeren Verschmutzungen Tuch mit einem Reini-gungsmittel besprühen und abreinigen	Betreiber
Verkleidung / Glasfront Anlage	Reinigen	Oberfläche mit einem sauren Reiniger besprühen und mit einem weichen Pad reinigen, anschließend mit klarem Wasser spülen und mit einen Fensterabzieher abziehen	Betreiber

Wartungsplan nach 1000 Wäsen

Baugruppe	Tätigkeit	Durchführung	Zielgruppe
Laufrollen der Seitenbürstenwal-zen	Sichtprüfung Spiel durch Bewegener der Seitenbürsten prüfen.Beizulegender Spiel zwischen Laufwagen und Führung den Kundendienst benachrichtigen.	BetreiberKundendienst
Schrauben der Führungsschienen von Dachbürste und Dachtrockner	Nachziehen	Festen Sitz der Schrauben prüfen und ggf. nachziehen.Anzugsmoment 25 Nm	BetreiberKundendienst

Wartungsplan monatlich oder nach 2000 Wäsen

Baugruppe Tätigkeit Behebung Zielgruppe
Wartungseinheit	Filter reinigen	Druckluft abstellen und die Radwaschanlage im Handbetrieb so lange ein- und aufharen bis der Druck abgebaut ist. Am Manometer prüfen, dass die Anlage drucklos ist. Filtergehäuse abschrauben, Filtereinsatz entnehmen, Filter mit Druckluft reinigen, Filter einsetzen, Filtergehäuse anschrauben.	Betreiber
Schmutzflänger Brauchwasser und Frischwasser	Reinigen	Wasserzulauf abstellen, Deckel der Schmutzfänger abschrauben, Filter entnahmen, Filter mit Wasser ausspüssen, Filter wieder einsetzen, Deckel auf-schrauben.	Betreiber
Druckminderer Sieb reinigen	Siehe "Wartungsarbeiten". Betreiber
Dachbürste und Dachrockner	Sichtprüfung der Antriebsräumen	Zustand der Antriebsriemen prüfen und ggf. tau-schen.	Kundendienst
Alle Endschalter	Befestigung und Abstand prüfen	Abstand zwischen Endschalter und Schaltfahne mit einer Führlelehre messen. Endschalter ggf. durch Verstellen der beiden Kunst-stoffmattern einstellen. Abstände der Endschalter:Ø30 mm = 5,0 mmØ18 mm = 2,0 mmZähler Seitenbürste fahrenØ12 mm = 3,0/ ±0,1 mmZähler Dachbürste/Dachrockner habenØ12 mm = 3,5/ ±0,1 mm	Kundendienst
Waschhalle	Reinigen	Oberflächen wie Boden, Wände, Fliesen mit einem sauren Reinigungsmittel besprühen einwirken las-sen, Reinigungsmittel mit einem weichem Pad (weiß)	Betreiber

Wartungsplan halbjährlich oder nach 5000 Wäsen

Baugruppe Tätigkeit Behebung Zielgruppe
Kabel und Schläuche bei:Energiestütze oderEnergiekette oderKabelschlepp	Sichtprüfung Zustand der Schläuche und Kabel.Dichtheit der Schläuche und Verbindungselemente.	Betreiber
Seitenbürsten, Dachbürste, Rad-bürsten	Grundreinigen Bürsten mit einen Reinigungsmittel (Vorreiniger oder Hallenreiniger) besprühen, einwirken setzen und mit Hochdruckreiniger und warmen Wasser max.40 °C gründlich ausspüssen	Betreiber

Wartungsplan jährlich oder nach 10000 Wäschen

Baugruppe Tätigkeit Behebung Zielgruppe
SB-Tracevse Zahnstange auf Verschließlich prüfen			Betreiber Kundendienst
Radwaschbürsten Sichtprüfung Būsten nach ca. 15000 Wächen		tauschen. Radwaschbürsten tauchen: Schrauben innerhalb des Borstenringes lösen, Radwaschbürste abnehmen, neue Radwaschbürste ansetzen und mit den Schrauben befestigen.	Betreiber Kundendienst
Hochdruckanlage Sicherheitsprüfung Eine Sicherheitsprüfung nach den Richtlinien für Flüssigkeitsstrahler durchführten.			Sachkundiger Kundendienst

Wartungsarbeiten

Sieb Druckminderer reinigen

1. Den Wasserzulauf schlieben.
2. Den Deckel abschrauben.

①Deckel
②Dichtung
③ Sieb
4Druckminderer

1. Das Sieb Herausnahmen und mit Wasser ausspulen.
2. Das Sieb in den Druckminderer einsetzen. Auf den korrekten Sitz der Dichtungen achten.
3. Den Deckel eindrehen und festziehen.

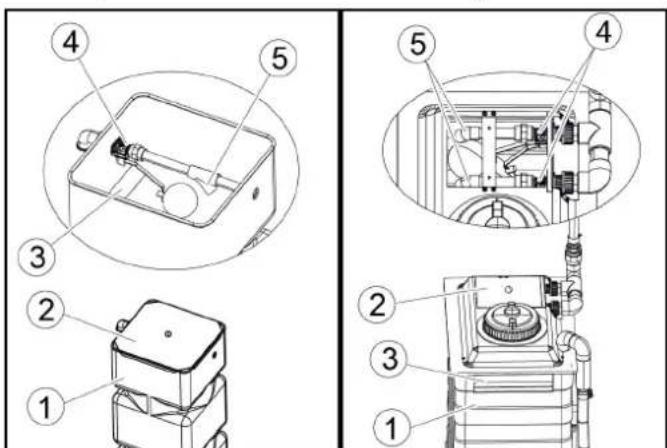

Schwimmerventil prufen

1. Prufen, ob Wasser aus der Überlauföffnung austritt.

① Frischwassertank
(2)Deckel
③ Überlauföffnung
4 Schwimmerventil
⑤ Auslauf
2. Den Deckel des Frischwassertanks abnehmer.
3. Prufen ob das Schwimmerventi bei vollem Frischwasser vollständig schlieBt.

Hinweis

Bei vollständig geschlossenem Schwimmerventil tritt kein Wasser aus dem Auslauf aus.
4. Den Deckel wieder anbringen.

Hilfe bei Störungen

△WARNUNG

Verletzungsgefahr durch Maschinenbewegungen

Schalten Sie vor Wartungs- und Instandhaltungsarbeiten die Anlage aus.

Sichern Sie den Hauptschalter gegen Wiedereinschalten z.B. durch ein Vorhängeschloss.

WARNUNG

Verletzungsgefahr durch nach dem Abschalten der Anlage unter Druck stehende Druckluftbehälter und -leitungen Bauen Sie vor allen Arbeitsen an der Anlage den Druck ab.

Prufen Sie die Drucklosigkeit am Manometer der Wartungseinheit.

△WARNUNG

Verletzungsgefahr durch nach dem Abschalten der Anlage unter Druck stehendes Hochdrucksystem

Schalten Sie vor allen Arbeiten an der Anlage das Hochdrucksystem drucklos.

Zielgruppen zur Störungsbeseitigung

Wer darf Störungen beseitigen?

Betreiber

Arbeiten mit dem Hinweis "Betreiber" dürfen nur von unterwiesen- den Personen durchgeführt werden, welche die Anlage safer bedienen und warten konnen.

Elektro-Fachkräfte

Elektro-Fachkräfte sind Personen mit einer Berufsausbildung im elektrotechnischen Bereich.

Kundendienst

Arbeiten mit dem Hinweis "Kundendienst" dürfen nur von Kärcher Kundendienst-Monteuren beziehungsweise von Kärcher beauftragten Monteuren durchgeführt werden.

Störungsanzeigen am Display

Hinweis

Die Störungen mit Ursache und Abhilfe werden im Klartext am Display angezeigt.

Kritischer Fehler

SB2 Endschalter unlogisch

Endposition Innen-Aussen gleichzeitig, Endschalter prufen, Service Informieren

F0212 31.01.2019 14:35:29

Meldung 2/2

Störung entsprechend der Anzeige beseitigen und mit der OK-Taste quittieren.

Anzeigen an der Positionierampel

Anzeige Blink-		code	Ursache	Abhilfe
STOP	STOP	ab-wechselnblin-kend	Handbetrieb aktiv	Meldung
STOP		leuchtet	Wäsche lauft	Meldung
STOP		leuchtet	Wäsche angehalten	Meldung
STOP	STOP	ab-wechselnblin-kend	Fehler ak-tiv	Fehler beseitigen
STOP	STOP	kurz blin-kend	Not-Aus aktiv	Ursache feststel-len und Not-Aus Taste entriegeln
STOP		leuchtet	Position vorfahren	Fahrzeug vorfah-ren
STOP		leuchtet	Positi-o-nierung anhalten	Fahrzeug anhal-ten
STOP		leuchtet	Positi-o-nierung zu-rückfahre n	Fahrzeug zusück-fahren

Anzeige Blink-		code	Ursache	Abhilfe
STOP	STOP	blin-kend	Wäsche beendet	Fahrzeug vor-wärt's ausfahren
STOP	STOP	blin-kend	Wäsche beendet	Fahrzeug rück-wärt's ausfahren

Störungen ohne Anzeige

Fehler Ursache Behebung Verantwortlicher
Reinigungswirkung unzurei-chend	Kein oder zu weniger Reinigungsmittel Kein oder zu niedriger Luftdruck in der Zuleitung Verschlissene Bürsten	● Fülstand der Reinigungsmittel kontr-lierten, ggf. aufflüssen, Dosierpumpe ent-lüften.Luftdruck prüfen, ggf. einstellen (0,6 MPa (6 bar) am Manometer Wartungs-einheit).Reinigungsmittel-Ansaugfilter reinigen, Reinigungsmittelleitungen auf Beschädi-gung prüfen.Büllen prüfen, ggf. wechseln.	Betreiber
Hochdruckpumpe kommt nicht auf Druck	Saugseitiges Rohrleitungssystem und nicht Wassermangel	● Verschraubungen und Schläuche prü-fen.Wassermangel beseitigen.	Betreiber, Kunden-dienst
Manometerzeiger der Hoch- druckpumpe schwingt stark	Pumpe saugt LuftDruckspeicher defekt	● Saugleitung prüfen.Druckspeicher austauschen.	Kundendienst
Sicherheitsventil der Hoch- druckpumpe öffnet	Düssen der Waschanlage verstopftSchlauch oder Hochdruckventile verstopft	● Düssen prüfen, reinigen, ersetzen.Verstopfung beheben. Kundendienst	Betreiber
Aus den Düsen kommt zu we-nig oder kein Wasser	Schmutzfänger verstopftWasserdruck unzureichendDüssen verstopftLuft in der Kreiselpumpe Magnetventil oder Zuleitung ver-stopft	● Schmutzfänger reinigenWasserzulaufdruck und Pumpen kontrol-lierenDüssen mit Druckluft reinigenKreiselpumpe durch Lösen der Entlü-fungsschaube entlüftenMagnetventile und Zuleitungen (Wasser und Strom) kontrillieren und ggf. in-standsetzen	Betreiber
Nach der Wäische kommt wei-ter Wasser aus den Düsen	Magnetventil verschmutzt	● Magnetventile reinigen	Kundendienst
Trocknung unzureichend Zu wèng	wèng oder zu viel Trocknungs-hilfsmittelFalsches TrockungshilfsmittelKein oder zu weniger Luftdruck	● Dosierung erhöhen oder verringernFülstand der Reinigungsmittel kontr-lierenAnsaugfilter reinigenDosierpumpe entlüftenOriginales Trocknungshilfsmittel von Kärcher verwendenFunktion der Trocknergebnise kontrollie-ren	Betreiber
Radwaschbürste dreht sich nicht	Motorschutszalter im Schalt-schrank hat ausgelösAnpressdruck zu hoch	● Motorschutzschalter im Schaltschrank kontrollierenAnpressdruck am Druckminderer für Radwäsche verringgern	Betreiber
Radwaschbürste fährt lang-sam oder nicht aus	Kein oder zu weniger Luftdruck	● Luftdruck kontrollieren, ggf. einstellenAnpressdruck am Druckminderer für Radwäsche erhöhen	Betreiber, Kunden-dienst
Radwaschbürste fährt an fal-scher Stelle aus	Lichtschranken verschmutzt	● Lichtschranken reinigen, ggf. Einstellung kontrollieren	Betreiber
Büsten verschmutzenchnell	Shampoodosierung zu gering	● Dosierung Shampoo einstellenWassermenge kontrollieren, ggf. einstel-len	Betreiber
Düssenrohre der Unterboden-wäsche schwenken zu lang-sam / schnell oder gar nicht	Kein oder zu weniger LuftdruckSchwenkeinheit stark verschmutztDrosseln falsch eingestellt	● Luftdruck in der Zuleitung kontrollieren, ggf. einstellenSchwenkeinheit reinigenDrosseln nachstellten	Betreiber, Kunden-dienst
Anlage{ländsicht sich nicht ein-schalten	Fehler in der Spanningsversor-gung	●Für fehlfreie Spanningsversorgung gemäß Anschlusswerten sorgen	Betreiber, Elektro-fachkraft

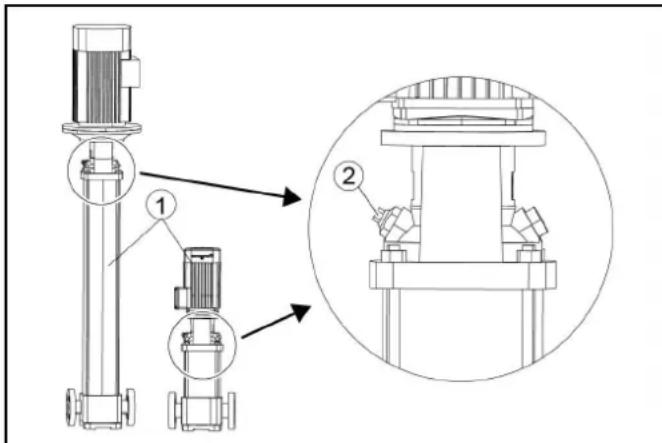

Kreiselpumpentlufen

1. Die Entlüftungsschraube loseN.

① Kreiselpumpe

(2) Entlüfungsschraube

1. Tritt Wasser aus, Entlüftungsschraube wieder eindrehen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemärb beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcr oder die nachste autorisierte

Kundendienstelle.

(Adresse siehe Rückseite)

Technische Daten

		CW 3 / CW 5(CWB 3/1)	CW 3 / CW 5(CWB 3/2)	CW 3 / CW 5(CWB 3/3)
Anlagenabmessungen
Waschhöhe mm 2100, 2200, 2300 2400, 2500, 2600 2700, 2800, 2900
Rahmenhöhe mm 2900 3200 3500
Gesamthöhe mm 2930, 3030, 3130 3230, 3330, 3430 3530, 3630, 3730
Rahmenbreite mm 3500 3500 3500
Gesamtbreite Seitenbürsten mm 4040 4040 4040
Gesamtbreite Spritzschutz mm 4060 4060 4060
Rahmentiefe / Tiefe mit rotierenden Bürsten	mm	1600 / 2170	1600 / 2170	1600 / 2170
Gesamtlänge kurze Halle	mm 2070	2070 2070
Anlagenbreite in Spiegelhöhe	mm 2450	2450 2450
Anlagenbreite im Bereich Radwässe	mm 2100	2100 2100
Spurbreite Fahrschienen	mm	2550, 2700, 2800	2550, 2700, 2800	2550, 2700, 2800
Hallenbreite mit Sicherheitsabstand	mm	4500 4500 4500
Waschbürsten
Bürstendurchmesser Seite	mm 975	975 975
Bürstendrehzahl Seite	1/min	107 107 107
Bürstendurchmesser Dach	mm 975	975 975
Bürstendrehzahl Dach	1/min	127 127	127
Portalgeschwindigkeit	m/min	0 - 24	0 - 24	0 - 24
Elektrischer Anschluss
Netzspannung	V	400	400 400
Frequenz	Hz	50	50	50
Anschlussleistung	kW	10-16	10-16	10-16
max. Vorsicherung Steuerung	A	35-50	35-50	35-50
Wasseranschluss
Nennweite	Zoll	1	1	1
Fließdruck nach DIN 1988 (bei 100 l/min)	MPa	0,4 - 0,6	0,4 - 0,6	0,4 - 0,6
Max. Temperatur	°C	50	50	50
Druckluftanschluss
Nennweite	Zoll	1/2	1/2	1/2
Druck	MPa	0,6 - 0,8	0,6 - 0,8	0,6 - 0,8
Verbrauch / Wäsche (ohne Frostschutzseinrichtung, pro-gammabhängig bei 4,5 m Fahrzeuglänge)	I	50	50	50
Verbrauch bei Frostschutz, ca.	I	700	700	700
Ermittelte Werte gemäß EN 60335-2-79
Schallpegel Waschvorgang mit Trocknung	dB(A)	87	87	87
Schallpegel nur Trocknerbetrieb	dB(A)	91	91	91
Schallpegel Hochdruckmodul	dB(A)	86	86	86
Schalleistung Waschvorgang mit Trocknung	dB(A)	101	101	101
Schalleistung nur Trocknerbetrieb	dB(A)	105	105	105
Schalleistung Hochdruckmodul	dB(A)	101	101	101
Unsicherheit	dB(A)	3	3	3

Technische Änderungen vorbehalten.

Wasser- und Reinigungsmittelverbrauch

Der Wasserverbrauch ist abhängig von Fahrzeuglänge, Anlagenausstattung und Waschprogramm.

Die angegebenen Werte sind Beispiele für den Verbrauch pro Fahrzeugwäsche.

Hinweis

Randbedingungen:

Fahrzeuglange 4,5 m

EU-Konformitätserklarung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlagigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Waschanlage

Typ: 1.534-xxx

Einschlagige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Angewandte harmonisierte Normen

EN ISO 12100

EN 17281

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4:2007 + A1:2001

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

F0412 31.01.2019 15:54:38

Message 1/2

F0412 31.01.2019 15:54:38

Message 1/2

F0412 31.01.2019 15:54:38

Messaggio 1/2

Technische gegevens 116

Personen die de installment bedieren, moeten:

Beschem kabels gegenitte, olie en scherpe randen.

F0412 31.01.2019 15:54:38

Melding 1/2

Installatie nicht in basispositie

31.01.2019 17:10:52

Installatie is nicht in basispositiel

Automatisch vorstbschermingsverloop handmatig starten

LET OP

F0412 31.01.2019 15:54:38

Mensaje 1/2

F0412 31.01.2019 15:54:38

Mensagem 1/2

Aktuelle oplsninger om indholdsstoffer vindes pa: www.kaer-cher.de/REACH

• Unfallverhütungsvorschrift "Allgemeine Vorschriften" BGV A1 (uheldsforebyggende forskrift "Generelle forskritter")
• Sicherheit Fahrzeuggaschanlagen EN 17281 (sikkerhed bilvaskeanlaeg)
• Verordnung über Betriebssicherheit (BetrsichV) (bestemmelse om driftssikkerhed)

Bilvaskeanlag

Folgende rengøringsmidler违法犯罪

Folgende rengoringsmidler mä icike anvendes i anlagget:

Korelyset har folgende Funktioner:

Folgende registrieres af fotocellerne:

Korejets position og konturer.
Hjulenes position.

Vaskeanlageget leveres med:

Anlagggets selvtestfunktioner kaldes frem

Indstillinger

Menu nGenerelle ophys. ompatter folgende undermenuer:

F0412 31.01.2019 15:54:38

Meddeelse 1/2

Der kan udfores manuelle Funktioner pa folgende moduler:

1. Start den manuelle Funktion.

(4)Trykreduktionsenhed

Oliestandsindikator

⑤ Rentvandstank

③Trykbeholer

Udluft centrifugalpumpen

Relevante EU-direktiver

Dokumentationsbefuldmaegtiget:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

Menyen Innstlinger omfatter falgende untermenyer:

F0412 31.01.2019 15:54:38

Melding 1/2

En feil er en type for teknik svikt som oppstär under vaskeprogrammet. Vaskeprogrammet avbrytes og kan fortsettes nár feilen har blitt utbedret.

Rekkefolgen for de folgende arbeidstrinnene ma absolutt overholds.

OBS

Rentvannstank
(2)Deksel

③Overlopsapning
4 Flottorventil
⑤Utlop
2. Ta av dekslet pa ferskvannstanken.
3. Sjekk om flottorventilen stenger helt ved fullt ferskvann.

Merknad

Sakerhetsforeskriften "Allgemeine Vorschriften" BGV A1
- Sicherheit Fahrzeuggaschanlagen EN 17281
- Verordnung über Betriebssicherheit (BetrsichV)

Vinterläge für dorrystyrning

Atkomstbehörigkeit für inloggad användare

Atkomstbehörighet für inloggad rengöringsmedelsleverantor

Atkomstbehörigkeit für inloggad servicetekniker

Menyn Service innehälter foljande untermenyer:

F0412 31.01.2019 15:54:38

Meddelande 1/2

Grundläggande für en driftssaker anlaggning ar regelbundet unterhalb entigt unterhalbsschemat.

△VARNING

Gallande EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Tillampade harmoniserade standarder

EN ISO 12100

EN 17281

EN 60204-1

EN 61000-6-2: 2005 + AC: 2005

EN 61000-6-4:2007 + A1:2001

Pyörien kiertopesuri

F0412 31.01.2019 15:54:38

Ilmoitus

1/2

F0412 31.01.2019 15:54:38

Mnyupa 1/2

Oi eivai opalata Tou epaviciovtai kat aTn diapkeia tou Tpoypapmuot nauo. To npoypma nauoN diakottetai kai mtopei va ouvexiote ieta tv atokataotaon tnc bAβns.

Av unapxouv Tepioootepe 5aabe, autc e uqavicovtai diaoxik.

Ta Tpa mTopovva xnpoipoinoouv ia evaalayn Tuv evoeivw.

Avautikn Tepivapn Tnc avtietwTionc BaaBv yiveTai OTo Kepalao AvtietwTian BaaWv.

Uuβav

Σuβáv

Rawa 2

OxI aoiK th

www.kaercher.de/REACH

Yka3aHnnoTexHnke 6e30nacHOCTn

Heymanns Verlag KG, Luxemburger Straße 449, 50939 KeinbH):

• npabnna nTo texHnke 6e3oNaChocTn «O6uue npednncanra
  BGVA1;
• npaBnla no 6e3oNaCHOCTn npaPbOTe C MoEHybIMN
  yCTaHOBkAMn Ha aBTOMoIKe EN 17281;
• NOLOXeHne KacaTeIbHO 3KcIIpyaTauHOHHo 6e3OnacHOCTn

MoeuHbIe yCTaHOBKn Ha aBTOMOKe

3Kcnnyataa,MOHHTOpnH,yxO,TEXHNueckoe 6cbnykBaHne

I npOBepKa MoeYhbIX yCTaHOBOK Ha aBTOMOKe MOryT 6bITb

NopyuheHbTOJIbKOJIUcAM,KOTOpbIE O3HaKOMUNNCB C3TUMM

pa6oTaMn C HcTpyKUyMaM N O KcNJIyTaUaIu N KOToPbIe 6bln

npOHCTpyKTIPOBaHbI 6o anachOCTx, CBA3aHHbIX C MOeHHO

yCTaHOBkoI

HeTeCoOpExaune cToHbIe BoDbI

BHIMAHHE

3aapn3Heue okpykaoue cpdbu 3-3a Macen,

6bimekaioux u3mpaHcnopmHbix cpecm8.

Bepesume nouy u ymuu3upyme ompabomahhoe macno

3KoIoo2uecku 6e30nachbIM cnoCobom.

He donyckaime nonadaHua mpaHcMuCCUHHbIX Macen U Heqmcodepkaux cmoHbIX bod 8 nooy uJU bdoembl. IpaBulbHO obpa6omaime cmoHbI eobJI neped ux cnueom KaHaun3auiu.

Coblodaume MecmHbe deucmeyouue npaeobte HopMbU npaeuna no cmoHbIM bodam.

Camoo6cnyxuBaHne

Bo Bpempa60TbMoeyHbIX yCTaHOBOK camoo6cnyKuBaHn 063aTeNbHO DOJXKeH npCcyTCTBOBaTb yeNoBek, KOTOpbI 3HaKOM C MoeyHoY yCTaHOBKOIMoKET PpeDnPnHrTB INN opraHn3OBA Tb B cNyae c6oH eO6xOdMble MepbI BO n36exKaHn ONaCHOCTeN.

IoiB3OBaTeJIaM MoeHOn yCTaHOBKn DoJnxHa 6bITb YeTko IpeIcTaBHeHa HOpMaun O paBoTe N npEtnoJaemOM IcNoB3OBaHN MoeHOn yCTaHOBKn Ha aBTOMOKe.

Texnueckoe 6cJyKBaHne n coepkaHne B ncpaBHOCTn

Pa60tI NO TexHnueckomy 06cIyKuBaHNIO uCopeXaHNIO B nCnpaBHOCTn pa3peShaTcI npOBOJITb TOnbKO NocNe BBkJIouHeHn MOeHON yCTaHOBKn.

△NPEyIpyKJDEHNE

OnachocmbmpaemupoeaHua 3-3a epaauuuxc yacmeu Maunhbl

BbiknHcMb MoeHyu ycmaHo8ky nepe npoeedeHuem pa6om no mexHuueckomy ocbnyxueaHu u codepxaHu e ucnpaHocmu.

3aummb 2naeHbI nepeKIOHAmelb om noemopHO 6kHHeHua, Hapumep, c NOMOsbIO BUCyEeO 3aMaKa.

Pexn pa60bI uHCTaUM CpeDCTBOM

△PENEYNPEXDEHNE

OnachbIe 3doopobba eueecmea Moouem cpedcmee

Cobnodamb nacnpm 6e0nacnocmu Mooueoo cpedcmna.

Cobliodam npednucHbIe MepbI 3aumbl.

Hocum npednucanhyo 3auumnyo odekoy, mkyo kak 3auumhble ouku u 3auumhble nephamku.

BHIMAHVE

NoBbWeHHa Onachocmb Kopp03uu ecneDcmeue npumehenra Henoxdoaneo yucmaeoo cpedcmba He uonb3o6amb b ycmaHOke cneodyouue yucmauee cpedcmba:

Ucmauee cpecmgo, npedHa3nauHoe dno ouucmku TomeuHua MOku.

Ucmauee cpecmgo, npedHa3nayehhoe dno ouucmku MOIOUEY ycmahoeku chapxu.

Ucmauee cpedcmno Ha ochoe Kucnombl.

Ucmaee cpecmbo, komopoe Hahocumra ha mpaHcnpmoe cpecmbo npu nomouc cneuaanbhoa annapama (HaPumep, cpecmba drr uucmku konechbix duckoe).

CpecmgoIopabomku cmouhbx 0d.

Bxod B nopTaIbHyIO MoeHyIO yCTaHOBky

△ONACHOCTb

BnpmaJIbHyIO MoeuHyIO ycmHO8ky exOoumb onaCHO

He pa3pewambb noCmOpOHn mIuam exOdom b nOpmaIbHyo MoeHyU yCmaHOBky.

Bce2da yemko yka3bivambn 3anpm exoda ycmaHOeKy.

Onachoctb cokjbxeHn

BHIMAHHE

OnachocmbckonbkeHu 13-3a 6na2u

Ipu exode ycmaHOky Hocumb nooXoayu ooby u nepemewambc c ocmoPoxHocmbio.

Bceeda yka3bIaMb kIueHmam C nomoubu

coomgemcmyouux 3naokoe Ha onachocmb CKonbkeHua.

UnpaBHeHne yCTaHOBkoI

△NPEUYPEXKDEHNE

Onachocmu, 8b3eaHbIe HnpaueJbHbIM o6paueHuEM

PepcoHan, Komopbi ynpabnem ycmaHOeKou, dONKeH:

6bimb npouhcmpykmupoahhbim kacameIbHo obpaueHua c ycmahoeko,

6bI n oodmeepdumb ceoKKaunuqkaucu no 0cbnyxueaHIO, 6bIMb Ha3HaueHHbIMU dner ynpaBHeHua YcmaHOBkoJ.

Hnctpykua nO kcnnyataun DOnxHa 6bItb DoctynHa KaXdomy NOIb3OBATEJIO.

CnCTema He DOnJXHa NcONb3OBAbTcR NmUaMn B Bo3pacte Do 18 neT. 3To He OTHocITcK UyeHkAm Ha aBTOMoIke Ctapwe 16 neT, KOtOpBle HaxOyTcN POnPiNCMOTpOM.

△PENEYNPEXDEHNE

Onachocmb cnombikaHua u3-3a npedMemoe unu wnaHOe, Jekauux Ha noy

YbpaB 6ce npedMembl, nkaue e 30he MoKu, npexde yem 6eodum ycmaHO8ky E KcnIyamauio.

Onachoctb 3aMep3aHn

△NPEDYUNPEXDEHNE

Onachocmb noyuhenmuam u nopekehure muyuecemea u3-3a o6neheHure ycmahoeku

Ecnu oxuuaomc cunbHbIe MOpO3bl, Heo6xodmo cunmb body ycmaHOeku.

Cneumb 3a mem, ymo6bpa6oue 30hbl aemomoukU menu npromueocokbn3auee nokpbimue (Hanpumep, menblu non, apauu).

Pa60ee MecTo

BkIoueHHe/ByIKIOUeHHe yCTaHOKBK OcyueeCTBnEeTcYepe3 naHEnb ynpabNEHn N C NOMOUsbCHTbBaTeN KaPT/KoOB.

• Pered MoKoB BCE naccKaNpbl, BKIOUyA BOuTEnA, DOJXHbI BbInn 3 CBOero TpaHCnOptHOrO CpeDCTBa.
  Bo Bpem MoKn 3axoNTb B 30Hy pa6Oby YCTaHOBKn 3anpeaaetc.

IcTOUHnKnOnaCHOCTN

O6uaonacHocTB

ONACHOCTb

OnachocmbmpaemupoeaeHua3-3a bbc606xdeHua cKamzo 0e3dyxa, eobj nod ebicokum daenhuem Ha ebixode u3 conla, amakke lemuaux yacmuq apra3u m.n. e 3oHe epaauouuxc zemok!

Bbiceo6kdoioueeca yacmuu npaunnpemmoymmpaumoeamnneu uuu xueomhix.

Czambl 030yx unu boda nod bicokum daeneHuem moaym ocmaeambcna nod daeneHuem, daxe cnu ycmaHObKa bIKIOUeHa.

Codepxamb non e pa6oey 30he aemomouku yucmbim om He3akpenneHHbIX npedMemoe.

3Kcnnyamupyume ycmahOBky CO cXkAmbIM 603dyxom unu Cucmemy bICOKOa daBneHua ocmopoxHO.

Bo epempa6om no mexHueckomy o6cnykuBaHIO uCnonb3o8amb 3aumhble O4ku.

OnachocbB3pbiba

ONACHOCTb

Onachocmb 3pbiea

3anpeaemc 3cknnyamaucy ycmHOKU 6bnu3u e3pbEOONachbIX
30H. NcknOHeuEM RnIOMc moJIbKO YcMaHOBku, npedHa3NaeHHbIE
drr 3mo2o U umEouue coomeemcmEyIOU mapkupOBky.
3anpeaemc uCnOJb3O8amb e3pbEOONachbIe UNu mOKCuHbIE
eeueecmBa E Kauecmee MOUux cpeCme, makue kak:

• 6eH3nH;
  Ma3yTNINIIN3eHbHOE TOJINBO;
• pactbopnten;
• KINKOCTN, COeepkaune pactBOpntelb;
  KNCJOTbl;
  aetoh.

PpumeyaHue

Y3haume y npou36o0umen8 cnyae comHeu.

PobpeXdHeNcIpyx

F0412 31.01.2019 15:54:38

CoobueHne 1/2

HeNCnpaBHOCTN 3TO OUN6KN, BO3HnKaIOUe BO BpEmy BBIOJIHeHnI pOprpaMMbI MoKn. IporpaMMA MOKn npepbBaETc n MoKet 6bITb IpoDoJKeHa NocJe yCTpaHHeHn HeNCnpaBHOCTN.

EcHn BO3HnKaet HeckoBko HncnPabHocTe, OHn 6yDyT OTo6paKaTbcr HnpepbHbO.

KnaBnco CTePknMmOryNCNoB3OBaTbCraDnpeKeKnHcHmMeKdy Co06eHnMaN.

Iopob6Hoe onncahme yctpaHHeH HeucnpaBHOCTe moXHO HauTn B rnae POMou npu HeucnpaBHOcMx.

Co6bThe

Co6bITne

POnuMoiKo12

HetncxOHN. noNoKeHHa

PpOBep.aaBn.B03MEXaH

Vcx. noJok. (CnHra Khonka)

E5017 31.01.2019 14:24:48

CoobueHne 2/2

Co6bIITne -3TO OUI6Ka, KOtOpaB Bo3HnKaeT, KOrda nporpamMa MOIK He aKTINBA.

EcHn BO3NkaeT HeckoJIbKO CObITn, OHn 6yDyT OTo6paKaTbcr HENpepbIBHO.

KnaBnco CTopeKAMMOrT NcNoB3oBaTbCra nnepeKnoueHmexdy CoOSeHnMaM.

Iopno6hoe onncahme yctpaeHn HeucnpaBHOCTe moxho HauTn B rnaBe POMou npu HeucnpaBHOcMx.

www.kaercher.de/REACH

Biztonsági tanácsok

F0412 31.01.2019 15:54:38

Uzenet 1/2

Produkt: Waschanlage

Tipus: 1.534-xxx

Registieren Sie Ihr Produkt und profitieren Sie von weitere Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns ihre Meinung.
