BEDIENUNGSANLEITUNG BD 3812 C Bp Kärcher

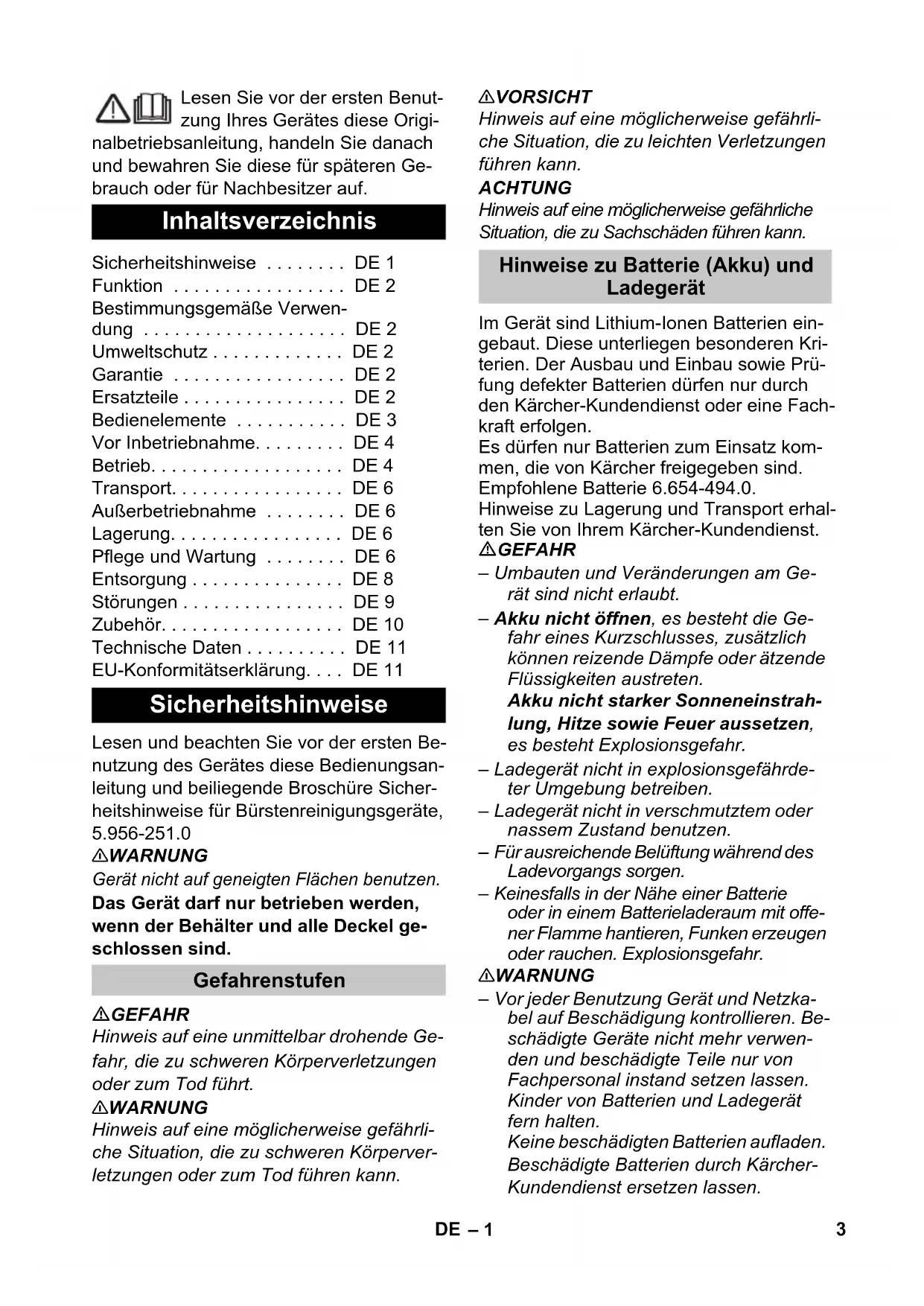

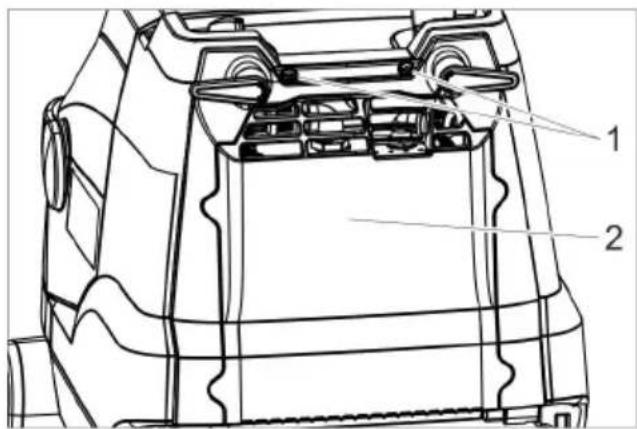

3192– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Lesen und beachten Sie vor der ersten Be- nutzung des Gerätes diese Bedienungsan- leitung und beiliegende Broschüre Sicher- heitshinweise für Bürstenreinigungsgeräte, 5.956-251.0 몇 WARNUNG Gerät nicht auf geneigten Flächen benutzen. Das Gerät darf nur betrieben werden, wenn der Behälter und alle Deckel ge- schlossen sind. GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann. Im Gerät sind Lithium-Ionen Batterien ein- gebaut. Diese unterliegen besonderen Kri- terien. Der Ausbau und Einbau sowie Prü- fung defekter Batterien dürfen nur durch den Kärcher-Kundendienst oder eine Fach- kraft erfolgen. Es dürfen nur Batterien zum Einsatz kom- men, die von Kärcher freigegeben sind. Empfohlene Batterie 6.654-494.0. Hinweise zu Lagerung und Transport erhal- ten Sie von Ihrem Kärcher-Kundendienst. GEFAHR – Umbauten und Veränderungen am Ge- rät sind nicht erlaubt. – Akku nicht öffnen, es besteht die Ge- fahr eines Kurzschlusses, zusätzlich können reizende Dämpfe oder ätzende Flüssigkeiten austreten. Akku nicht starker Sonneneinstrah- lung, Hitze sowie Feuer aussetzen, es besteht Explosionsgefahr. – Ladegerät nicht in explosionsgefährde- ter Umgebung betreiben. – Ladegerät nicht in verschmutztem oder nassem Zustand benutzen. – Für ausreichende Belüftung während des Ladevorgangs sorgen. – Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit offe- ner Flamme hantieren, Funken erzeugen oder rauchen. Explosionsgefahr. 몇 WARNUNG – Vor jeder Benutzung Gerät und Netzka- bel auf Beschädigung kontrollieren. Be- schädigte Geräte nicht mehr verwen- den und beschädigte Teile nur von Fachpersonal instand setzen lassen. Kinder von Batterien und Ladegerät fern halten. Keine beschädigten Batterien aufladen. Beschädigte Batterien durch Kärcher- Kundendienst ersetzen lassen. Inhaltsverzeichnis Sicherheitshinweise ... DE 1 Funktion ... DE 2 Bestimmungsgemäße Verwen- dung ... DE 2 Umweltschutz ... DE 2 Garantie ... DE 2 Ersatzteile ... DE 2 Bedienelemente ... DE 3 Vor Inbetriebnahme... DE 4 Betrieb... DE 4 Transport... DE 6 Außerbetriebnahme ... DE 6 Lagerung... DE 6 Pflege und Wartung ... DE 6 Entsorgung ... DE 8 Störungen ... DE 9 Zubehör... DE 10 Technische Daten ... DE 11 EU-Konformitätserklärung... DE 11 Sicherheitshinweise Gefahrenstufen Hinweise zu Batterie (Akku) und Ladegerät 3DE– 2 – Eine defekte Batterie nicht in den Haus- müll werfen, Kärcher-Kundendienst in- formieren. – Kontakt mit aus defekten Akkus austre- tender Flüssigkeit vermeiden. Bei zufäl- ligem Kontakt Flüssigkeit mit Wasser abspülen. Bei Kontakt mit den Augen zusätzlich einen Arzt konsultieren. 몇 VORSICHT

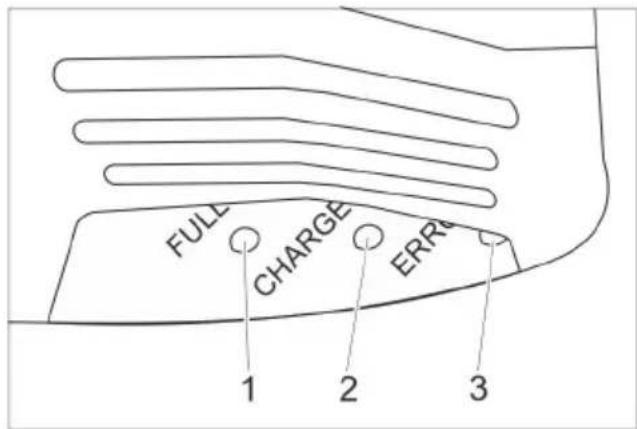

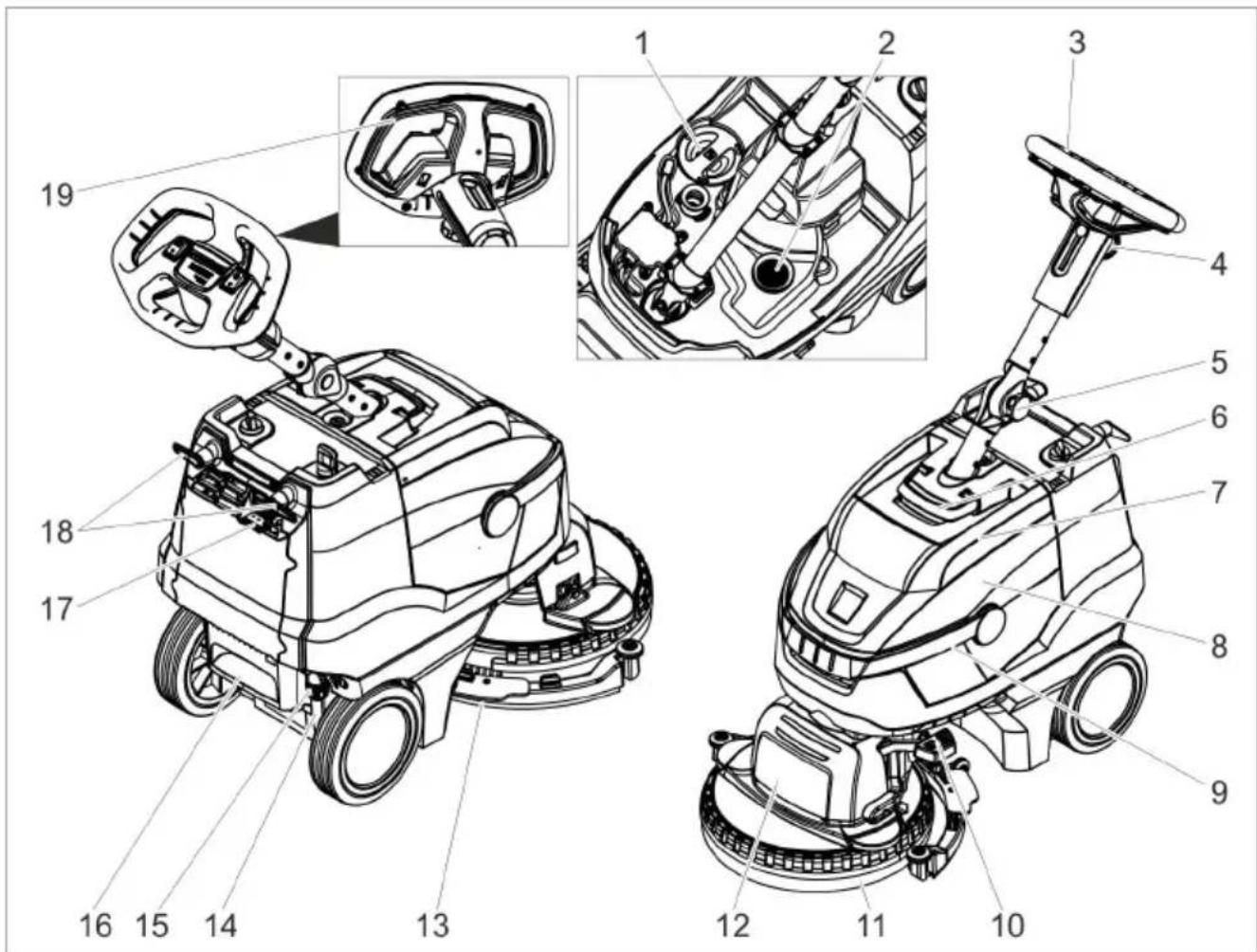

Diese Betriebsanleitung ist unbedingt zu beachten. Empfehlungen des Gesetzge- bers im Umgang mit Batterien beachten. – Die Netzspannung muss mit der auf dem Typenschild des Gerätes angege- benen Spannung übereinstimmen. – Ladegerät nur zum Laden zugelasse- ner Akkupacks verwenden. – Der Akku darf nur mit diesem Gerät be- trieben werden, es ist verboten und ge- fährlich ihn für andere Zwecke einzu- setzen. Wird der Sicherheitsschalter losgelassen, schaltet der Bürstenantrieb aus. Diese Scheuersaugmaschine wird zur Nass- reinigung von ebenen Böden eingesetzt. Sie kann durch Einstellen der Wassermen- ge leicht an die jeweilige Reinigungsaufga- be angepasst werden. Eine Arbeitsbreite von 380 mm und ein Fas- sungsvermögen der Frisch-und Schmutzwas- sertanks von 12 l ermöglichen eine effektive Reinigung bei hoher Einsatzdauer. Die Batterie kann mittels eingebautem La- degerät an einer 230-V-Steckdose geladen werden. Dieses Gerät ist für den gewerblichen Ge- brauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Verwenden Sie dieses Gerät ausschließ- lich gemäß den Angaben in dieser Be- triebsanleitung. – Das Gerät darf nur zum Reinigen von nicht feuchtigkeitsempfindlichen glatten Böden benutzt werden. – Dieses Gerät ist zur Verwendung in In- nenräumen bestimmt. – Das Gerät ist nicht geeignet zur Reini- gung gefrorener Böden (z. B. in Kühl- häusern). – Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden. Die Verpackungsmaterialien sind recycle- bar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyc- lingfähige Materialien, die einer Ver- wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. – Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und stö- rungsfrei betrieben werden kann. – Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Sicherheitseinrichtungen Funktion Bestimmungsgemäße Verwendung Umweltschutz Garantie Ersatzteile 4 DE– 3 1 Deckel Frischwassertank 2 Flusensieb 3 Schubbügel 4 Sterngriff, Höhenverstellung Schub- stange 5 Sterngriff, Transportstellung Schub- stange 6 Entriegelung, Deckel Schmutzwasser- tank 7 Deckel Schmutzwassertank 8 Schmutzwassertank 9 Tragegriff Schmutzwassertank 10 Pedal Saugbalkenanhebung 11 Spritzschutz 12 Reinigungskopf 13 Saugbalken 14 Füllstandsanzeige Frischwasser 15 Kupplung Frischwasser ablassen 16 Trittmulde 17 Batterielade-Anzeige 18 Kabelhaken, drehbar 19 Sicherheitsschalter – Bedienelemente für den Reinigungs- prozess sind gelb. – Bedienelemente für die Wartung und den Service sind hellgrau. Bedienelemente Farbkennzeichnung 5DE– 4 1 Dosierung Reinigungslösung 2 Schalter Reinigungslösung 3 Kontrollleuchte Reinigungslösung auf- tragen 4 Kontrollleuchte Saugen Grün: Saugturbine in Betrieb Orange, blinkend: Saugturbine überlas- tet 5 Kontrollleuchte Bürstenantrieb Grün: Bürste dreht sich Orange, blinkend: Bürste überlastet 6 Batteriezustands-Anzeige Grün: Batterie geladen Orange: Batterie fast leer Rot: Gerät schaltet sich aus - Batterie laden 7 Kontrollleuchte Eco Mode 8 Schalter Eco Mode 9 Geräteschalter Hinweis: Das Gerät verfügt über einen Tiefentla- dungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, wird das Gerät ausgeschaltet. Die Ladezeit beträgt ungefähr 3 Stunden. Das Ladegerät beendet den Ladevorgang selbstständig. Bei Bedarf kann das Gerät auch wieder verwendet werden, bevor die Batterie voll- ständig aufgeladen wurde. Netzstecker in Steckdose stecken. 1 Batterie ist geladen (grün) 2 Batterie wird geladen (gelb, blinkend) 3 Störung (rot) Sterngriff für Transportstellung lösen. Schubstange auf gewünschte Höhe einstellen. Sterngriff festziehen. Scheibenbürste anbringen (siehe „Pfle- ge und Wartung“). ACHTUNG Beschädigungsgefahr. Nur die empfohle- nen Reinigungsmittel verwenden. Für an- dere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Be- triebssicherheit, Unfallgefahr und verrin- gerter Lebensdauer des Gerätes.Nur Rei- nigungsmittel verwenden, die frei von Lö- sungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reinigungs- mitteln beachten. Hinweis: Keine stark schäumenden Reinigungsmit- tel verwenden. Dosierhinweise beachten. Tragegriff Schmutzwassertank hoch- schwenken. Schmutzwassertank herausheben und zur Seite stellen. Deckel Frischwassertank abnehmen. Frischwasser (maximal 50 °C) einfüllen. Reinigungsmittel beigeben. Hinweise zur Dosierung beachten. Vor Inbetriebnahme Batterie laden Batterielade-Anzeige Betrieb Betriebsstoffe einfüllen 6 DE– 5 Empfohlene Reinigungsmittel: Reinigungsmittel sind im Fachhandel er- hältlich. Deckel des Frischwassertanks schließen. Schmutzwassertank auf das Gerät setzen. Sterngriff für Höheneinstellung des Schubbügels lösen. Schubbügel auf gewünschte Höhe stellen. Sterngriff festziehen. Dosierung der Reinigungslösung ent- sprechend der Verschmutzung und Art des Bodenbelages einstellen. Schalter Eco Mode in die gewünschte Stellung bringen. Normalbetrieb: Das Gerät arbeitet mit maximaler Bürstendrehzahl und höchs- ter Saugleistung. Eco: Das Gerät arbeitet mit reduzierter Bürstendrehzahl und Saugleistung. Da- bei reduziert sich auch der Energiever- brauch. Die mögliche Einsatzdauer mit einer Batterieladung steigt. ACHTUNG Beschädigungsgefahr für Bodenbelag. Ge- rät nicht auf der Stelle betreiben. Beschädigungsgefahr. Saugbalken anhe- ben bevor das Gerät eine längere Strecke rückwärts gezogen wird. Geräteschalter auf „I“ stellen.

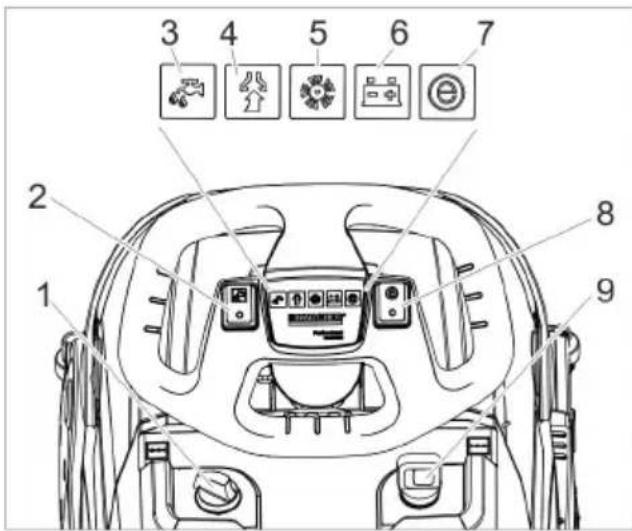

Schalter Reinigungslösung einschalten. Pedal Saugbalkenanhebung zum Ab- senken des Saugbalkens gleichzeitig nach unten und nach links drücken und nach oben gehen lassen. Sicherheitsschalter zum Schubbügel ziehen, Bürstenantrieb und Reini- gungslösungs-Auftrag werden einge- schaltet (falls eingestellt). Gerät über die zu reinigende Fläche be- wegen. Sicherheitsschalter loslassen. Gerät noch 1-2 m vorwärts fahren, um Restwasser abzusaugen. Pedal Saugbalkenanhebung zum An- heben des Saugbalkens nach unten drücken. Geräteschalter auf „0“ stellen. 몇 WARNUNG Örtliche Vorschriften zur Abwasserbehand- lung beachten. Griff des Schmutzwassertanks nach oben schwenken und einrasten lassen. Schmutzwassertank abnehmen.

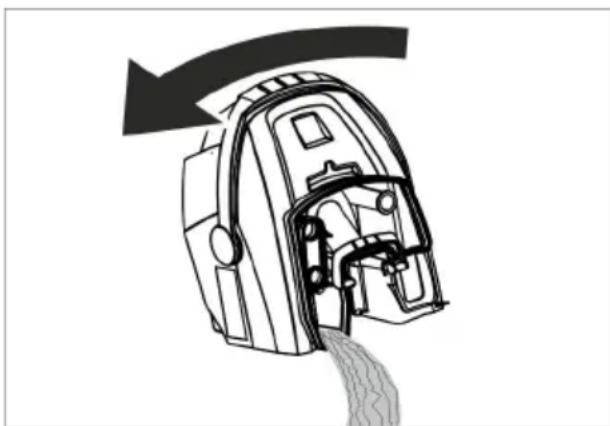

Deckel Schmutzwassertank abnehmen. Schmutzwassertank entleeren. Schmutzwassertank beim Entleeren seitlich schwenken, damit der Tank ganz entleert wird. Schmutzwassertank mit klarem Wasser ausspülen. Schmutzwassertank wieder am Gerät anbringen. Anwendung Reinigungsmit- tel Unterhaltsreinigung (auch bei alkaliempfindli- chen Böden) RM 745 RM 746 Reinigung von Fettver- schmutzungen

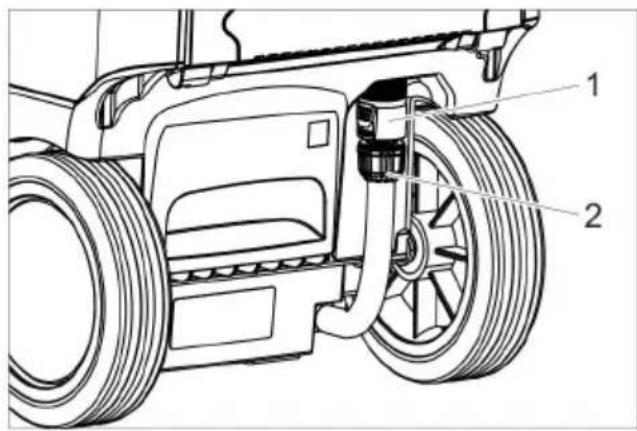

RM 69 ASF Grundreinigung (Strip- pen) von alkalibeständi- gen Hartbelägen RM 752 Grundreinigung (Strip- pen) von Linoleum RM 754 Grundreiniger, sauer RM 751 Desinfektionsreiniger RM 732 Einstellungen Reinigen Anhalten und abstellen Schmutzwassertank entleeren 7DE– 6 몇 WARNUNG Örtliche Vorschriften zur Abwasserbehand- lung beachten. 1 Kupplung Frischwasser ablassen 2 Füllstandsanzeige Frischwasser Kupplung nach unten schieben. Schlauch der Füllstandsanzeige abzie- hen und nach unten schwenken. Bei Frostgefahr: Frisch- und Schmutzwassertank ent- leeren. Gerät mit leerem Frischwassertank kurz in Betrieb nehmen, damit auch das Wassersystem im Gerät entleert wird. Gerät in einem frostgeschützten Raum abstellen. Zur Verringerung des Platzbedarfs bei Transport und Lagerung kann die Schub- stange umgelegt werden. Sterngriff Transportstellung lösen. Schubstange ganz nach vorne schwenken. Sterngriff festziehen. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. Vor mehrwöchigen Betriebspausen Batterie vollständig aufladen. Geräteschalter auf „0“ stellen. ACHTUNG Beschädigungsgefahr für die Batterie durch Tiefentladung. Geräteschalter während Betriebspausen immer auf „0“ stellen. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Ge- wicht des Gerätes bei Lagerung beachten. Dieses Gerät darf nur in Innenräumen gela- gert werden. GEFAHR Verletzungsgefahr. Vor allen Arbeiten am Gerät Geräteschalter auf „0“ drehen und Netzstecker des Ladegerätes ziehen. ACHTUNG Beschädigungsgefahr für das Gerät durch auslaufendes Wasser. Schmutzwasser und restliches Frischwasser vor Arbeiten am Gerät ablassen.

Gerät auf einer ebenen Fläche abstellen. ACHTUNG Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden. Schmutzwasser ablassen. Deckel des Schmutzwassertanks ab- nehmen und Deckelinnenseite und Schwimmer mit Wasser abspülen. Schmutzwassertank mit klarem Wasser ausspülen. Saugbalken reinigen.

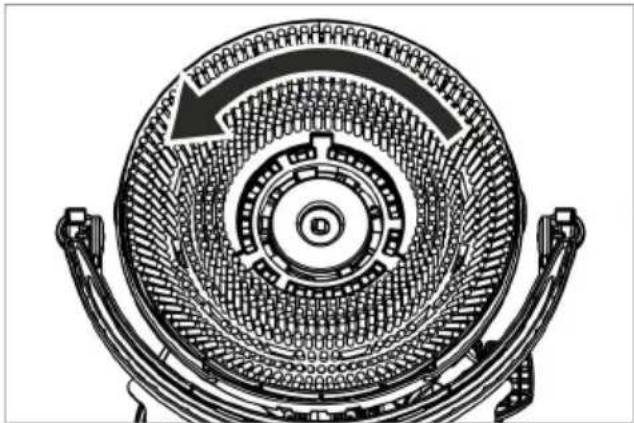

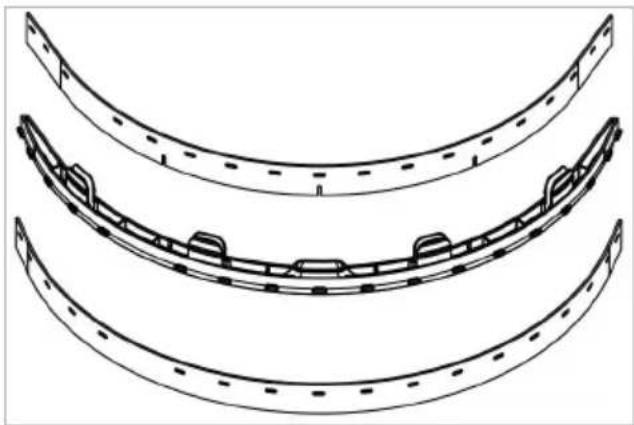

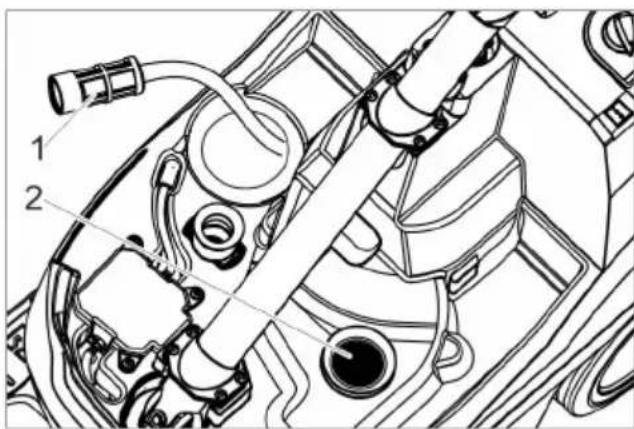

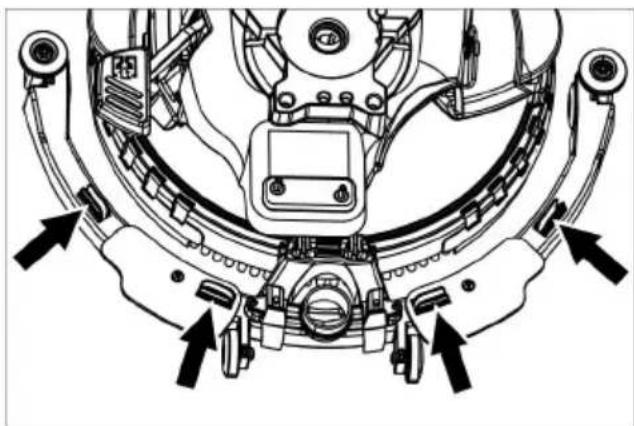

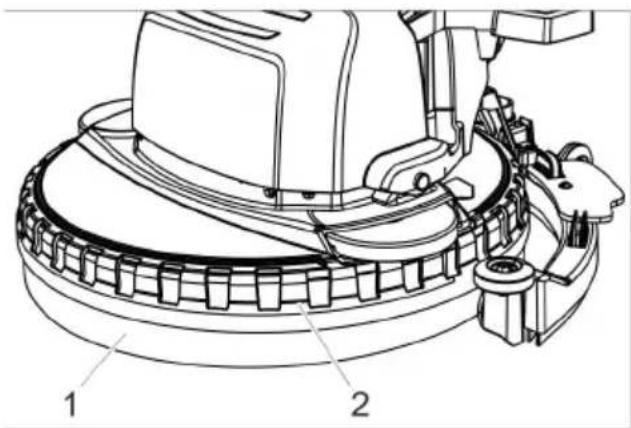

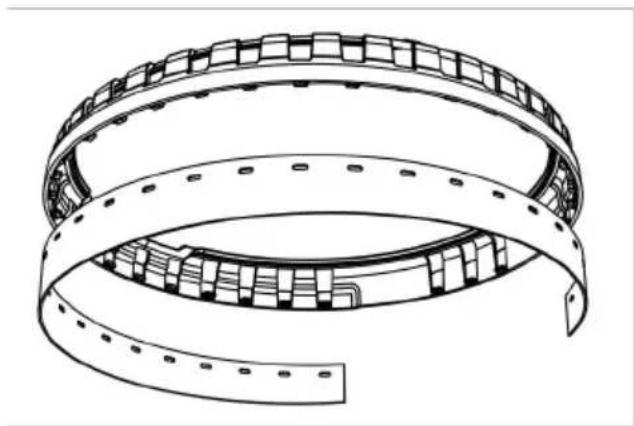

Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reinigen. Sauglippen säubern, auf Verschleiß prüfen und bei Bedarf austauschen. Bürste reinigen. Frischwassertank entleeren Frostschutz Schubstange umlegen Transport Außerbetriebnahme Lagerung Pflege und Wartung Wartungsplan Nach der Arbeit 8 DE– 7 Bürste auf Verschleiß prüfen, bei Be- darf austauschen (siehe „Wartungsar- beiten“). Batterie bei Bedarf laden. 1 Filter Frischwasser 2 Flusensieb Filter Frischwasser reinigen. Flusensieb reinigen. Dichtungen zwischen Schmutzwasser- tank und Deckel auf Zustand prüfen, bei Bedarf austauschen. Vorgeschriebene Inspektion durch Kundendienst durchführen lassen. Befestigungselemente zusammendrü- cken und Sauglippen nach unten aus dem Saugbalken ziehen. Sauglippen vom Halter abziehen. Hinweis: Die Sauglippen sind durch das Lochmuster verwechslungssicher. Sie können nicht ge- wendet und erneut eingesetzt werden. Sauglippen ersetzen. Halter mit Sauglippen in den Saugbal- ken einsetzen und einrasten. Frischwassertank entleeren. Schmutzwassertank abnehmen. Gerät nach hinten kippen und auf dem Schubbügel ablegen. Bürste gegen den Uhrzeigersinn dre- hen und abmehmen. Andere Bürste ansetzen und im Uhrzei- gersinn drehen. Wöchentlich Monatlich Jährlich Wartungsarbeiten Sauglippen austauschen Bürste wechseln 9DE– 8 1 Spritzschutz 2 Haltering Haltering samt Spritzschutz nach oben vom Reinigungskopf abziehen. Abgenützen Spritzschutz vom Haltering lösen und entsorgen. Neuen Spritzschutz auf die Noppen des Halterings drücken. Haltering mit Spritzschutz am Reini- gungskopf anbringen. Für einen zuverlässigen Betrieb des Gerä- tes können mit dem zuständigen Kärcher- Verkaufsbüro Wartungsverträge abge- schlossen werden. GEFAHR Der Ausbau der Batterie darf nur durch den Kärcher-Kundendienst oder einer Fach- kraft erfolgen. Die Einstufung, ob die Batterie beschädigt ist, erfolgt durch einen autorisierten Kun- dendienst-Monteur Unbedingt das Kapitel „Sicherheitshinwei- se“ zum Umgang mit Akkus beachten. 1 Schraube 2 Deckel 2 Schrauben herausdrehen. Deckel nach unten schwenken. Batteriestecker lösen und abziehen. Batterie herausnehmen. Verbrauchte Batterie gemäß den gel- tenden Bestimmungen entsorgen. Spritzschutz auswechseln Wartungsvertrag Entsorgung Batterie ausbauen 10 DE– 9 GEFAHR Verletzungsgefahr. Vor allen Arbeiten am Gerät Geräteschalter auf „0“ drehen und Netzstecker des Ladegerätes ziehen. ACHTUNG Beschädigungsgefahr für das Gerät durch auslaufendes Wasser. Schmutzwasser und restliches Frischwasser vor Arbeiten am Gerät ablassen. Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kunden- dienst rufen. Störungen Störung Behebung Gerät lässt sich nicht starten Geräteschalter einschalten, 3 Sekunden warten, Ladezu- stand der Batterie prüfen. Ungenügende Wassermenge Frischwasserstand prüfen, bei Bedarf Tank auffüllen. Schalter Reinigungslösung einschalten. Dosierung Reinigungslösung öffnen. Filter Frischwasser reinigen. Ungenügende Saugleistung Saugbalken absenken. Schmutzwassertank leeren. Dichtungen zwischen Schmutzwassertank und Deckel rei- nigen und auf Dichtigkeit prüfen, bei Bedarf austauschen. Sauglippen am Saugbalken reinigen, bei Bedarf wenden oder austauschen. Saugschlauch und Saugbalken auf Verstopfung prüfen, ggf. Verstopfung beseitigen Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen. Ungenügendes Reinigungser- gebnis Bürstentyp und Reinigungsmittel auf Eignung prüfen. Bürsten auf Verschleiß prüfen, bei Bedarf austauschen. Bürste dreht sich nicht Sicherheitsschalter zum Lenkrad ziehen. Bürste auf Blockierung durch Fremdkörper prüfen, Fremd- körper entfernen. Schalter Bürstenantrieb ausschalten, kurz warten, Schal- ter wieder einschalten. 11DE– 10 Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet wer- den. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com. Zubehör Bezeichnung Teile-Nr. Beschreibung Scheibenbürste, weiß 6.907-154.0 Zum Polieren und zur Unterhaltsreinigung empfindlicher Böden. Scheibenbürste, rot (mittel, Standard) 6.907-151.0 Zur Reinigung gering verschmutzter oder empfindlicher Böden. Scheibenbürste, schwarz (hart) 6.907-152.0 Zur Reinigung sehr stark verschmutzter Böden. Scheibenbürste, natur (weich) 6.907-153.0 Zum Polieren von Böden. Padtreibteller 6.907-150.0 Zur Aufnahme von Pads. Pad, Mikrofaser 6.905-060.0 Besonders geeignet für die Reinigung von Lin- oleum und Feinsteinzeugfliesen. Pad, schwarz 6.369-001.0 Grundreinigung von PVC, Vinyl, Kunstharzbe- schichtungen, Dunkler Marmor, Granit, Ter- razzo, glatt geschliffen. Pad, grün 6.369-002.0 Unterhaltsreinigung aller wasserbeständigen Böden. Pad, rot 6.369-003.0 Grundreinigung von Linoleum, Fliesen, Klin- ker, glasiert, Feinsteinzeug. Diamantpad, weiß 6.371-250.0 Zum Polieren von Böden. Diamantpad, gelb 6.371-251.0 Zur Entfernung von feinen Kratzern. Diamantpad, grün 6.371-235.0 Zur Reinigung sehr stark verschmutzter Böden. Einfüllschlauch 6.680-124.0 Zur Befüllung des Frischwassertanks Sauglippenset 4.037-059.0 Als Ersatz Saugbalken 4.037-067.0 Als Ersatz 12 DE– 11 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Technische Daten Leistung Nennspannung V 25,9 Batteriekapazität Ah (5h) 22 Batterietyp Li-Ionen Mittlere Leistungsauf- nahme W 500 Saugmotorleistung W 280 Bürstmotorleistung W 260 Einsatztemperaturbereich °C 0...40 Saugen Saugleistung, Luftmenge l/s 20 Saugleistung, Unter- druck kPa 8 Reinigungsbürsten Arbeitsbreite mm 380 Bürstendurchmesser mm 380 Bürstendrehzahl 1/min 180 Ladegerät Spannung V/Hz 220...24 0/50...60 Leistungsaufnahme W 300 Maße und Gewichte Theoretische Flächen- leistung

/h 1520 Volumen Frisch-/ Schmutzwassertank l12 Zulässiges Gesamtge- wicht kg 48 Transportgewicht kg 36 Länge x Breite x Höhe mm 940x500 x1100 Ermittelte Werte gemäß EN 60335-2-72 Schwingungsgesamtwert m/s

<2,5 Unsicherheit K m/s

0,2 Schalldruckpegel L

dB(A) 65 Unsicherheit K

dB(A) 2 Schallleistungspegel
