BEDIENUNGSANLEITUNG Delta Mini ECOFLOW

protection mode. In such case, please charge the product before using it again.EcoFlow DELTA mini BenutzerhandbuchEcoFlow DELTA mini Benutzerhandbuch Lesen Sie alle Sicherheits- und Warnhinweise, Nutzungsbedingungen und Haftungsausschlüsse sorgfältig durch. Lesen Sie vor der Verwendung die Nutzungsbedingungen und den Haftungsausschluss unter https://ecoflow.com/pages/terms-of-use sowie die Aufkleber auf dem Produkt. Benutzer übernehmen die volle Verantwortung für Verwendung und Betrieb des Produkts. Machen Sie sich mit den entsprechenden Vorschriften in Ihrem Land vertraut. Sie sind allein dafür verantwortlich, alle relevanten Vorschriften zu kennen und EcoFlow-Produkte gemäß dieser Vorschriften zu verwenden. HAFTUNGSAUSSCHLUSS EcoFlow DELTA mini (im Folgenden DELTA mini genannt)1. Spezifikationen

3.3 Allgemeine Betriebsanweisungen

2. Sicherheitshinweise

7. Lagerung und Wartung

2.2 Sachgemäße Entsorgung

Eingänge AC-Ladung AC-Eingangsspannung Solarladegerät Kfz-Ladegerät X-Stream-Schnellladung max. 900W, 10A 220–240V~50/60Hz 11–75V max. 10A, max. 300W Unterstützt 12-/24-V-Akku, Standard 8A Max. von X-Boost unterstützte Geräteleistung USB-A (x2) USB-A-Schnellladung (x1) USB-C (x1) Kfz-Ladegerät DC5521-Ausgang (x2) 2200W 5V 2,4A, max. 12W, pro Anschluss 5V 2,4A 9V 2A 12V 1,5A max. 18W 5/9/12/15/20V 5A, max. 100W 12,6V 10A, max. 126W 12,6V 3A, pro Anschluss Allgemeine Informationen Ausgänge Nettogewicht Abmessungen Kapazität Zertifizierung WLAN Etwa 11kg 37,0× 18,3× 23,6cm 882Wh, 50,4V UL2743 CE WEEE ROHS UKCA RCM GOST Unterstützt Informationen zum Akku Zellenchemie Lagerung Lebensdauer Schutz NCM 1 Jahr (nach vollständiger Aufladung) 800 Zyklen bis 80%+ Kapazität Überspannungsschutz, Überlastschutz, Übertemperaturschutz, Kurzschlussschutz, Niedertemperaturschutz, Niederspannungsschutz, Überstromschutz

• Das Kfz-Ladegerät teilt die Leistung mit dem DC5521-Ausgang und bietet eine maximale Leistung von 126W. AC (x2) Reine Sinuswelle, 1400W insgesamt (Überspannung 2100W), 230V~ (50 Hz) Umgebungsbetriebstemperatur Optimale Betriebstemperatur Entladetemperatur Ladetemperatur Lagertemperatur 68°F bis 86°F (20°C bis 30°C) -4°F bis 113°F (-20°C bis 45°C) 32°F bis 113°F (0°C bis 45°C) -4°F bis 113°F (-20°C bis 45°C) (optimal: 68°F bis 86°F [20°C bis 30°C])

• Ob das Produkt geladen oder entladen werden kann, hängt von der tatsächlichen Temperatur des Akkus ab.2

2.2 Sachgemäße Entsorgung

1. Wenn die Bedingungen es zulassen, stellen Sie sicher, dass der Akku vollständig entladen ist, bevor

Sie ihn der dafür vorgesehenen Batterie-Recyclingmöglichkeit zuführen. Das Produkt enthält Akkus mit potenziell gefährlichen Chemikalien. Daher ist es strengstens untersagt, diese in normalen Abfallbehältern zu entsorgen. Für weitere Informationen befolgen Sie bitte die lokalen Gesetze und Vorschriften zum Recycling und zur Entsorgung von Akkus.

2. Wenn der Akku aufgrund eines Produktfehlers nicht vollständig entladen werden kann, entsorgen Sie

ihn nicht direkt im Batterie-Recycling. In diesem Fall sollten Sie sich zum weiteren Vorgehen an ein professionelles Recycling-Unternehmen wenden.

3. Bitte entsorgen Sie Akkus, die eine Tiefenentladung aufweisen und nicht wieder aufgeladen werden

1. Verwenden Sie das Produkt nicht in der Nähe einer Wärmequelle, z.B. eines offenen Feuers oder

2. Kontakt mit Flüssigkeiten vermeiden. Tauchen Sie das Produkt nicht in Wasser und lassen Sie es

nicht nass werden. Verwenden Sie das Gerät nicht im Regen oder in feuchten Umgebungen.

3. Verwenden Sie das Produkt nicht in einer Umgebung mit starker statischer Elektrizität/

4. Bauen Sie das Produkt nicht auseinander und durchstechen Sie es nicht mit spitzen Gegenständen.

5. Vermeiden Sie die Verwendung von Drähten oder anderen Metallobjekten, die zu einem Kurzschluss

6. Verwenden Sie nur Originalkomponenten oder -zubehörteile. Wenn Sie Komponenten oder Zubehör

austauschen müssen, besuchen Sie bitte für alle relevanten Informationen die offiziellen EcoFlow-Kanäle.

7. Beachten Sie bei der Verwendung des Produkts unbedingt die in dieser Bedienungsanleitung

angegebene Umgebungstemperatur. Wenn die Temperatur zu hoch ist, kann dies zu einem Brand oder einer Explosion führen. Wenn die Temperatur zu niedrig ist, kann das die Leistung des Produkts stark beeinträchtigen oder zu Ausfällen führen.

8. Stellen Sie keine schweren Gegenstände auf das Gerät.

9. Verriegeln Sie den Lüfter während des Gebrauchs nicht mit Gewalt und stellen Sie das Gerät nicht an

unbelüfteten oder staubigen Orten ab.

10. Vermeiden Sie Schläge, Stürze und starke Vibrationen bei der Verwendung des Produkts. Schalten

Sie im Fall eines schweren Schlags auf das Produkt sofort die Stromversorgung aus und verwenden Sie das Gerät nicht weiter. Stellen Sie sicher, dass das Produkt während des Transports gut gesichert ist, um Vibrationen und Stöße zu vermeiden.

11. Wenn Sie das Produkt während des Gebrauchs versehentlich in Wasser fallen lassen, legen Sie

es an einen sicheren, offenen Ort und lassen Sie es vollständig trocknen, ohne erneut damit in Kontakt zu kommen. Das getrocknete Produkt darf nicht mehr verwendet werden und muss gemäß Abschnitt 2.2 ordnungsgemäß entsorgt werden. Wenn das Produkt Feuer fängt, empfehlen wir, die Feuerlöscher in der folgenden Reihenfolge zu verwenden: Wasser oder Wassernebel, Sand, Feuerdecke, Trockenpulver und schließlich einen Kohlendioxid-Feuerlöscher.

12. Entfernen Sie Schmutz an den Anschlüssen des Produkts mit einem trockenen Tuch.

13. Stellen Sie das Gerät auf eine ebene Oberfläche, um Schäden durch etwaiges Umstürzen zu

vermeiden. Wenn das Produkt gestürzt ist und stark beschädigt wurde, schalten Sie es sofort aus, stellen Sie den Akku in einen offenen Bereich, halten Sie ihn von brennbaren Materialien sowie Personen fern und entsorgen Sie ihn gemäß den örtlichen Gesetzen und Vorschriften.

14. Stellen Sie sicher, dass das Produkt außerhalb der Reichweite von Kindern und Haustieren

2. Sicherheitshinweise3

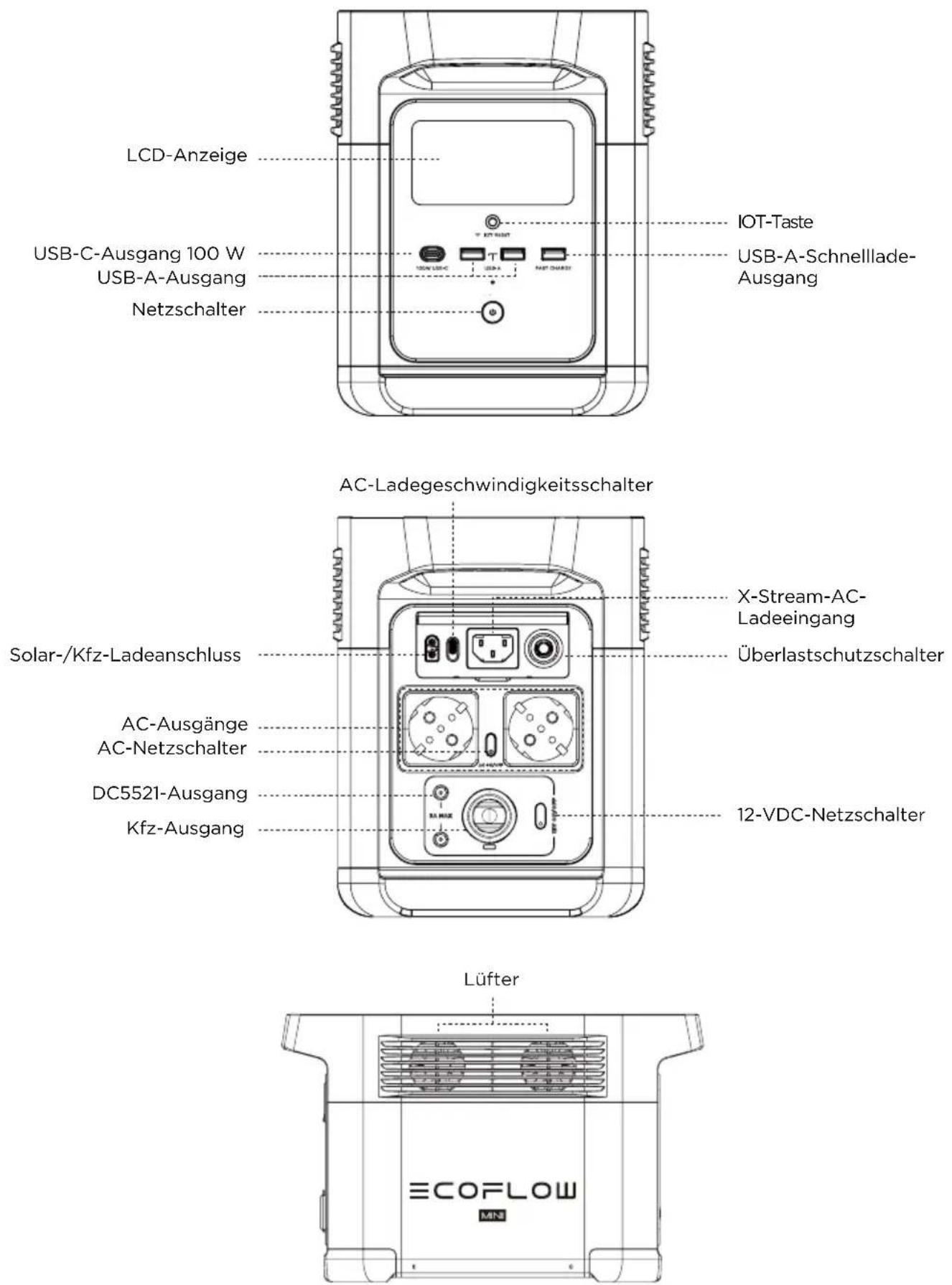

DC5521-Ausgang USB-C-Ausgang 100W LCD-Anzeige Solar-/Kfz-Ladeanschluss AC-Ausgänge AC-Netzschalter Kfz-Ausgang IOT-Taste USB-A-Ausgang USB-A-Schnelllade- Ausgang X-Stream-AC- Ladeeingang Überlastschutzschalter 12-VDC-Netzschalter Netzschalter

Lüfter AC-Ladegeschwindigkeitsschalter4 Produkt ein, Produkt aus, LCD-Anzeige ein Drücken Sie kurz die Netztaste, um das Gerät einzuschalten. Die LCD-Anzeige leuchtet auf, und das Symbol für die Ladezustandsanzeige wird angezeigt. Das Gerät wechselt nach 5 Minuten Inaktivität in den Ruhemodus. Die LCD-Anzeige schaltet sich automatisch aus. Wenn das Gerät eine Änderung des Ladestands oder der Benutzung registriert, leuchtet die LCD-Anzeige automatisch auf. Um die LCD-Anzeige ein- oder auszuschalten, drücken Sie kurz die Netztaste. Um das Gerät auszuschalten, halten Sie die Netztaste gedrückt. Die standardmäßige Standby-Zeit des Produkts beträgt zwei Stunden. Wenn andere Netzschalter ausgeschaltet sind und zwei Stunden lang keine Aufladung erfolgt, schaltet sich das Gerät automatisch ab. Die Standby-Zeit kann in der App eingestellt werden. Verbleibende Lade-/Entladezeit Ausgangsleistung Überlastwarnung Eingangsleistung Lüfteranzeige Warnung Niedrige Temperatur Warnung Hohe Temperatur Verbleibender Akkuladestand in Prozent Warnung bei Akkuausfall Ladezustandsanzeige AC-Ausgang Zum Einschalten kurz drücken USB-A-/USB-C- Ausgang WLAN-Status 12-VDC-Ausgangsanzeige Ladezustandsanzeige: Die Ladezustandsanzeige füllt sich während des Ladevorgangs wiederholt. Wenn das Produkt über einen Ladestand von 0% verfügt, blinkt die Anzeige, um Sie zu warnen. WLAN-Status: Nachdem Sie die IOT-Taste drei Sekunden lang gedrückt haben, blinkt der WLAN-Status auf der LCD-Anzeige. Dies zeigt an, dass das Produkt für die Kopplung bereit ist. Es gibt zwei Möglichkeiten, das Produkt mit der App zu verbinden, entweder direkt mit dem Hotspot des Produkts oder über das Internet. Wenn die App erfolgreich mit dem Hotspot des Produkts verbunden ist, blinkt das Symbol weiter. Wenn es erfolgreich mit dem Internet verbunden wurde, leuchtet das Symbol dauerhaft. Ladezustand Zum Ausschalten lange drücken

3.3 Allgemeine Betriebsanweisungen

• Weitere Schritte zur Fehlerbehebung finden Sie in Abschnitt 5.5 Drücken Sie bei eingeschaltetem Netzschalter kurz den 12-VDC-Netzschalter, um den DC-Ausgang zu verwenden. Drücken Sie den 12-VDC-Netzschalter erneut kurz, um ihn auszuschalten. Wenn der 12-VDC-Netzschalter eingeschaltet ist, schaltet sich das Gerät nicht automatisch ab. 12-VDC-Ausgang Drücken Sie bei eingeschaltetem Netzschalter kurz den AC-Netzschalter, um die AC-Ausgänge zu verwenden. Drücken Sie den AC-Netzschalter erneut kurz, um ihn auszuschalten. Die Standard-Standby-Zeit des AC-Ausgangs beträgt 12Stunden. Wenn der Ausgang 12Stunden lang nicht geladen wird, schaltet sich der AC-Netzschalter automatisch aus. Schalten Sie den Netzschalter aus, wenn er nicht verwendet wird, um Strom zu sparen. AC-Ausgang Drücken Sie kurz den 12-VDC-Netzschalter Drücken Sie kurz den AC-Netzschalter6 Die X-Stream-Schnellladetechnologie von EcoFlow ist speziell für AC-Ladevorgänge konzipiert und bietet 900W maximale Eingangsleistung. Sie können die Ladeleistung über den AC-Ladegeschwindigkeitsschalter steuern. Wenn die Ladegeschwindigkeit hoch eingestellt ist, wird mit 900W geladen. Wenn diese Option niedrig eingestellt ist, wird sie auf Ihre benutzerdefinierte Geschwindigkeit eingestellt, die standardmäßig 200W beträgt und in der EcoFlow-App angepasst werden kann. In ungewöhnlichen Situationen, in denen der AC-Eingangsstrom über 20A bleibt, löst der X-Stream-Ladeeingang eine Selbstschutzfunktion aus, und der Überlastschutzschalter am Gerät wird automatisch geöffnet. Nachdem Sie bestätigt haben, dass kein Produktfehler vorliegt, können Sie den Überlastschutzschalter drücken, um den Ladevorgang fortzusetzen. Die Ladeleistung kann über den AC-Ladegeschwindigkeitsschalter auf der Rückseite des Produkts angepasst werden. Sie können den Ladeleistungsbereich in der EcoFlow-App einstellen. Verwenden Sie zum schnellen Laden ein AC-Ladekabel. EcoFlow übernimmt keine Verantwortung für Folgen, die durch das Nichtbefolgen der Anweisungen entstehen, einschließlich, aber nicht beschränkt auf das Laden mit AC-Ladekabel. X-Stream-Schnellladung max. 900W Eingangsleistung EcoFlow-App Benutzerdefinierter Ladeleistungsbereich: 200-900W (Standard: 200W) In unter 2Std. voll aufgeladen AC-Ladekabel

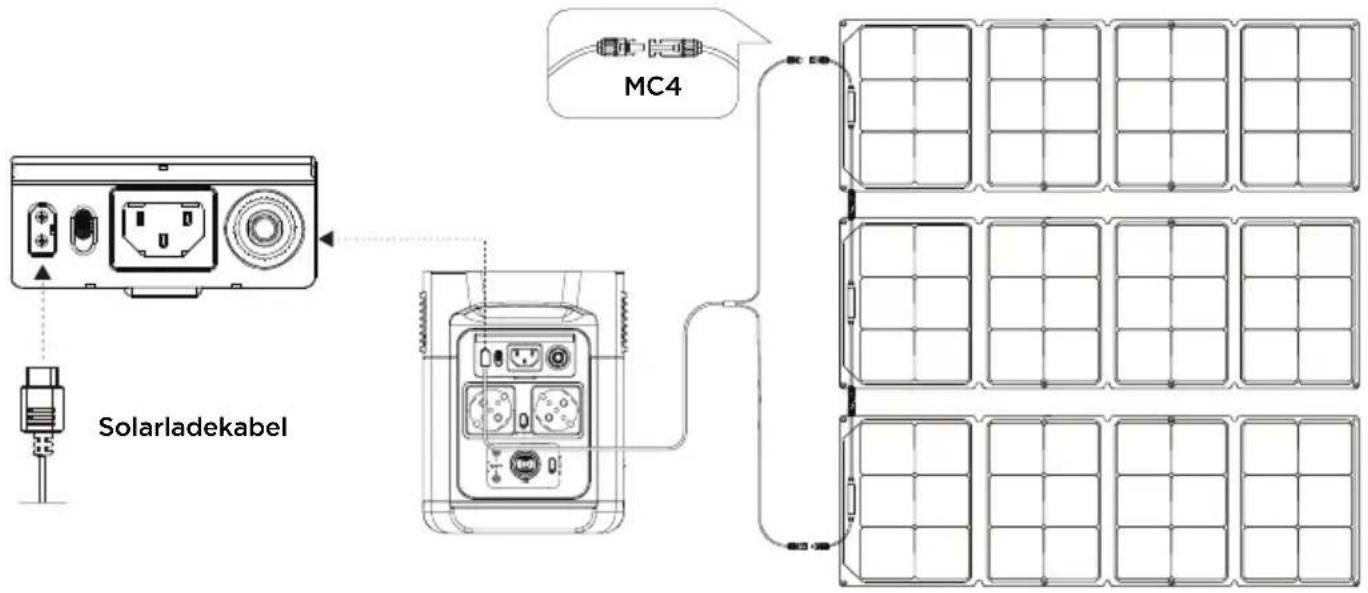

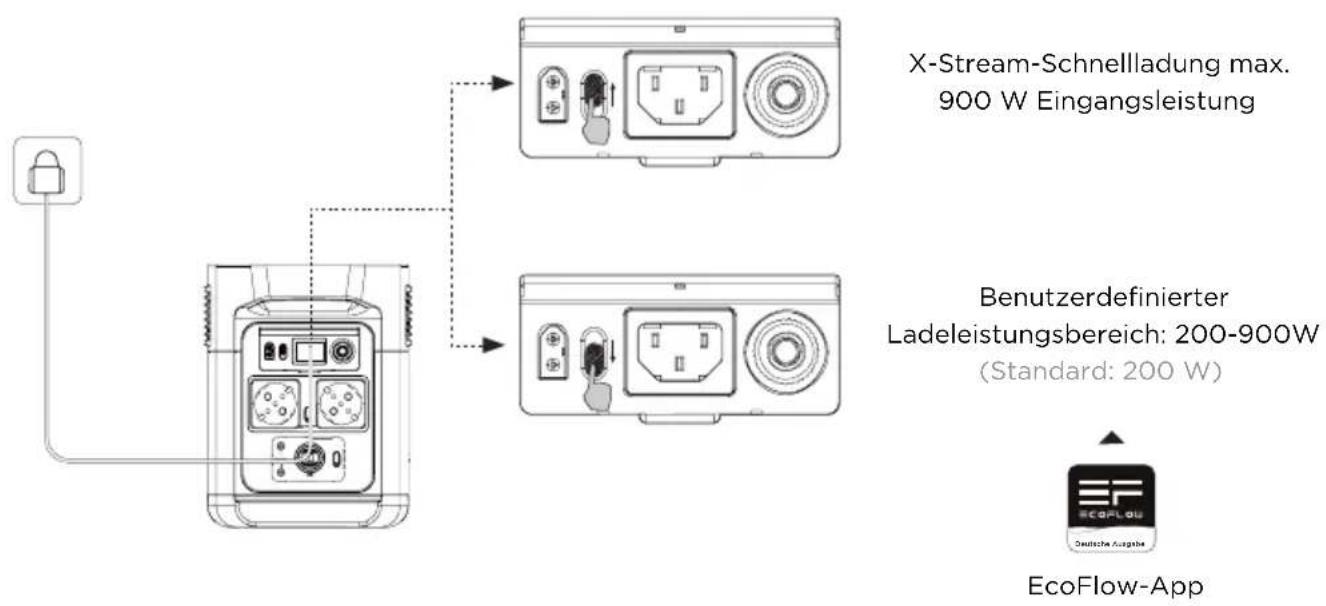

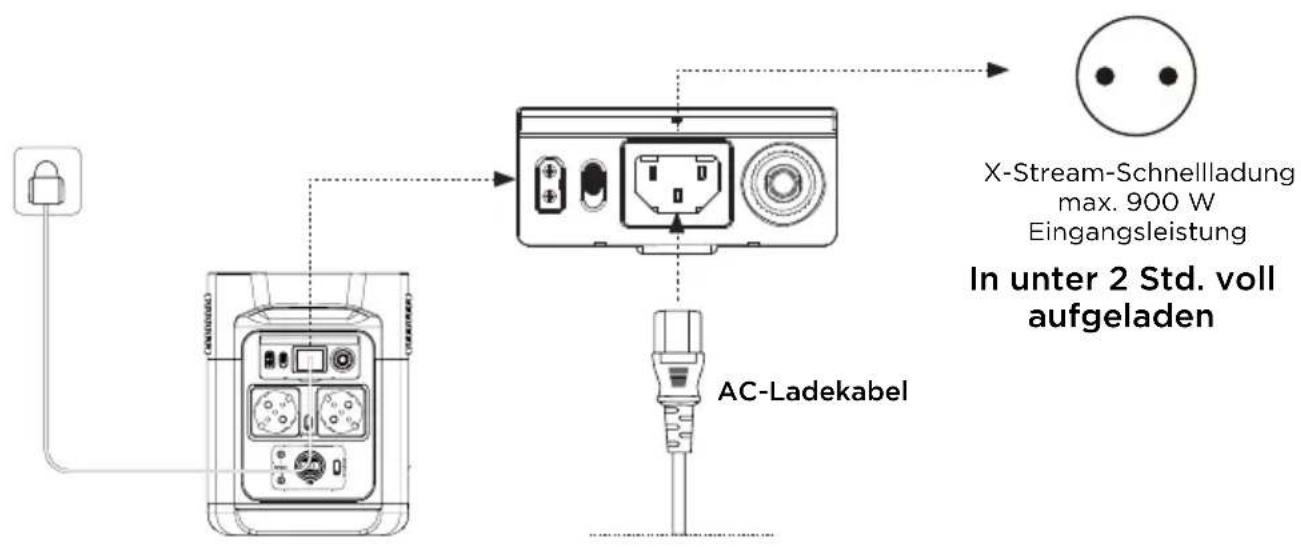

Deutsche Ausgabe X-Stream-Schnellladung max. 900W Eingangsleistung7 Benutzer können Solarmodule in Reihe anschließen, um das Produkt aufzuladen, wie in der Abbildung gezeigt. Das Produkt unterstützt 11 bis 75VDC Eingangsspannung, max. 10A Stromstärke und max. 300W Ladeleistung. MC4 Solarladekabel Kfz-Ladekabel Wenn Sie ein EcoFlow-Solarmodul zum Aufladen des Geräts verwenden, befolgen Sie die Anweisungen, die im Lieferumfang des Solarmoduls enthalten sind. Stellen Sie vor dem Anschließen des Solarmoduls sicher, dass die Ausgangsspannung des Solarmoduls unter 75V liegt, um Produktschäden zu vermeiden. Benutzer können das Gerät über den Kfz-Ladeanschluss aufladen. Er unterstützt 12-/24-V-Kfz-Ladegeräte und einen 8-A-Standard-Ladestrom. Laden Sie das Gerät erst nach Start des Fahrzeugs mit dem Kfz-Ladegerät auf, um zu vermeiden, dass es aufgrund zu leerer Fahrzeugbatterie nicht gestartet werden kann. Stellen Sie außerdem sicher, dass der Kfz-Ladeanschluss und das Kfz-Ladekabel in einem guten Zustand sind. EcoFlow übernimmt keine Verantwortung für Verluste oder Schäden, die durch die Missachtung der Anweisungen verursacht wurden.

Mit der X-Boost-Technologie von EcoFlow kann das Produkt ein Gerät mit max.2200W mit Strom versorgen, während die Nennausgangsleistung bei 1400W bleibt. So werden Betriebsausfälle aufgrund von Überlastschutz vermieden. Unter Standardspannungsbedingungen beträgt die maximale Gesamtausgangsleistung aller AC-Ausgänge 1400W. Wenn X-Boost aktiviert ist, können alle AC-Ausgangsanschlüsse Geräte mit Strom versorgen, die insgesamt max. 2200W benötigen, während die Nennausgangsleistung weiterhin 1400W beträgt. Die X-Boost-Funktion wird automatisch aktiviert, wenn die Gesamtausgangsleistung aller Ausgänge 1400W überschreitet. X-Boost-Tipps:

1. X-Boost ist standardmäßig aktiviert. Sie können es in der EcoFlow-App aktivieren oder deaktivieren.

2. X-Boost ist nicht verfügbar, wenn der AC-Ausgang in einem Ladezustand (im Bypass-Modus)

eingeschaltet ist und wenn X-Boost deaktiviert ist.

3. X-Boost ist nicht für alle elektrischen Geräte geeignet; es ist nicht mit Geräten mit strengen

Spannungsanforderungen kompatibel. Geräte mit Spannungsschutz (z.B. präzise Instrumente) werden nicht unterstützt. Der X-Boost-Modus ist besser für Heizgeräte geeignet. Führen Sie Ihre eigenen Tests mit Ihren Geräten mit aktiviertem X-Boost durch.

Mit der EcoFlow-App können Benutzer EcoFlow-Powerstations aus der Ferne steuern und überwachen. Lesen Sie das Benutzerhandbuch der EcoFlow-App und rufen Sie diesen Download-Link auf: https://eu.ecoflow.com/pages/download-center. Datenschutzrichtlinie Durch die Nutzung von EcoFlow-Produkten, -Anwendungen und -Services stimmen Sie der EcoFlow-Nutzungsbedingung und der -Datenschutzrichtlinie zu, auf die Sie über den Bereich „Info“ der Seite „Benutzer“ in der EcoFlow-App oder auf der offiziellen EcoFlow-Website unter https://ecoflow.com/pages/ terms-of-use und https://ecoflow.com/pages/privacy-policy zugreifen können.9

Das Produkt unterstützt Notstromversorgung. Wenn Sie das Stromnetz über ein AC-Ladekabel an den AC-Eingang des Produkts anschließen, können Sie elektrische Geräte über die AC-Ausgänge mit Strom versorgen (in dieser Situation kommt Wechselstrom aus dem Netz und nicht aus dem Produkt). Bei einem plötzlichen Stromausfall kann das Produkt innerhalb von 30ms automatisch in den batteriebetriebenen Versorgungsmodus wechseln. Als Basis-USV-Funktion unterstützt diese Funktion keine 0-ms-Umschaltung. Schließen Sie das Produkt nicht an Geräte an, die eine USV von 0ms benötigen, wie Datenserver und Workstations. Testen und bestätigen Sie die Kompatibilität, bevor Sie das Produkt verwenden. Wir empfehlen, immer nur ein Gerät gleichzeitig aufzuladen und nicht mehrere Geräte gleichzeitig zu verwenden, um eine Überlastung zu vermeiden. EcoFlow übernimmt keine Verantwortung für Geräteausfälle oder Datenverluste, die durch Nichtbefolgen der Anweisungen verursacht werden.

1. Welcher Akku wird für das Produkt verwendet?

Das Produkt verfügt über einen hochwertigen Lithium-Ionen-Akku.

2. Welche Geräte kann der AC-Ausgang des Produkts mit Strom versorgen?

Mit einer Nennleistung von 1400W und einer Spitzenleistung von 2100W kann der AC-Ausgang des Produkts die meisten Haushaltsgeräte mit Strom versorgen. Bevor Sie es verwenden, empfehlen wir Ihnen, zunächst die Leistung der Geräte zu überprüfen und sicherzustellen, dass die Summe der Leistung aller geladenen Geräte unter der Nennleistung liegt.

3. Wie lange kann das Produkt meine Geräte laden?

Die Ladezeit wird auf der LCD-Anzeige des Produkts angezeigt, die verwendet werden kann, um die Ladezeit der meisten Geräte mit stabilem Stromverbrauch einzuschätzen.

4. Wie kann ich feststellen, ob das Produkt aufgeladen wird?

Während des Ladevorgangs wird die verbleibende Ladezeit auf der LCD-Anzeige angezeigt. Zwischenzeitlich rotiert das Ladeanzeigesymbol und zeigt den verbleibenden Akkuladestand und die Eingangsleistung auf der rechten Seite des Kreises an.

5. Wie reinige ich das Produkt?

Wischen Sie es vorsichtig mit einem trockenen, weichen, sauberen Tuch oder einem Papiertuch ab.

6. Wie wird das Produkt gelagert?

Schalten Sie das Produkt vor der Lagerung aus und lagern Sie es an einem trockenen, belüfteten Ort bei Zimmertemperatur. Stellen Sie es nicht in die Nähe von Wasserquellen. Entladen Sie den Akku bei langfristiger Lagerung auf 30% und laden Sie ihn alle drei Monate auf 60% auf, um die Lebensdauer des Produkts zu verlängern.

7. Kann ich das Produkt mit ins Flugzeug nehmen?

Wenn während des Betriebs ein Fehler auf der LCD-Anzeige angezeigt wird und nach einem Neustart nicht verschwindet, stoppen Sie die Verwendung des Produkts sofort (versuchen Sie nicht, es zu laden oder zu entladen). Wenn Sie weitere Unterstützung benötigen, wenden Sie sich bitte an den EcoFlow-Kundendienst. Anzeige Problem USB-A-Überlastschutz Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Symbole blinken zusammen Das Symbol bleibt eingeschaltet Nehmen Sie den normalen Betrieb wieder auf, indem Sie das an den USB-A-Anschluss angeschlossene elektrische Gerät entfernen. Nehmen Sie den normalen Betrieb wieder auf, indem Sie das an den USB-C-Anschluss angeschlossene elektrische Gerät entfernen. Nachdem das Gerät abgekühlt ist, nimmt es den normalen Betrieb automatisch wieder auf. Der Ladevorgang kann automatisch fortgesetzt werden, nachdem der Akku abgekühlt ist. Die Stromversorgung kann nach dem Abkühlen des Akkus automatisch fortgesetzt werden. Der Ladevorgang kann automatisch wieder aufgenommen werden, wenn die Temperatur des Akkus über 41°F (5°C) steigt. Die Stromversorgung kann automatisch fortgesetzt werden, wenn die Temperatur des Akkus über 10°F (-12°C) steigt. Sehen Sie nach, ob Lüftereinlass und -auslass blockiert sind. Ist dies nicht der Fall, wird der normale Betrieb automatisch wieder aufgenommen, wenn die Produkttemperatur sinkt. Der Normalbetrieb wird automatisch wieder aufgenommen, wenn das Produkt wieder optimale Umgebungstemperaturen erreicht hat. Überprüfen Sie, ob der Lüfter durch Fremdkörper blockiert ist. Nachdem das Gerät abgekühlt ist, nimmt es den normalen Betrieb automatisch wieder auf. Wenden Sie sich an den EcoFlow-Kundendienst Der normale Betrieb wird automatisch wieder aufgenommen, nachdem Sie das überlastete Gerät entfernt und das Produkt neu gestartet haben. Elektrogeräte sollten innerhalb der Nennleistung verwendet werden. (Weitere Informationen zu Leistungseinschränkungen finden Sie in den Anweisungen zu X-Boost.) USB-C-Überlastschutz Lösung USB-C- Hochtemperaturschutz Hochtemperatur- Ladungsschutz Hochtemperatur- Entladungsschutz Niedertemperatur- Ladungsschutz Niedertemperatur- Entladungsschutz AC- Ausgangsüberlastschutz AC- Hochtemperaturschutz AC- Niedertemperaturschutz Blockierung des Lüfters Überlastschutz für Kfz-Ladegerät Hochtemperaturschutz Kfz-Ladegerät Akkuausfall Das Gerät nimmt den normalen Betrieb automatisch wieder auf, nachdem Sie das an das Kfz-Ladegerät angeschlossene Gerät entfernt haben. Symbol blinkt11

7. Lagerung und Wartung

DELTA mini Solarladekabel DC5521-zu-DC5525-Kabel Benutzerhandbuch und Garantiekarte Kfz-LadekabelAC-Ladekabel

1. Verwenden oder lagern Sie das Produkt bei einer Umgebungstemperatur zwischen 68°F (20°C) und

86°F (30°C) und halten Sie es fern von Wasser, Hitze und anderen Metallgegenständen.

2. Für eine langfristige Lagerung entladen Sie den Akku bitte auf 30% und laden ihn alle drei Monate

3. Aus Sicherheitsgründen sollten Sie das Produkt nicht längere Zeit in einer Umgebung lagern, in der es

Temperaturen über 113°F (45°C) oder weniger als 14°F (-10°C) ausgesetzt ist.

4. Wenn der verbleibende Akkuladestand weniger als 1% beträgt, nachdem Sie das Produkt verwendet

haben, laden Sie es vor der Lagerung auf 60% auf. Wenn sich das Produkt für längere Zeit mit sehr niedrigem Akkustand im Ruhemodus befindet, kann es zu dauerhaften Schäden an der Batteriezelle kommen und die Lebensdauer des Produkts wird verkürzt.

5. Wenn das Produkt zu lange nicht verwendet wurde und der Akkustand sehr niedrig ist, wechselt es in
